Гост 5919-70

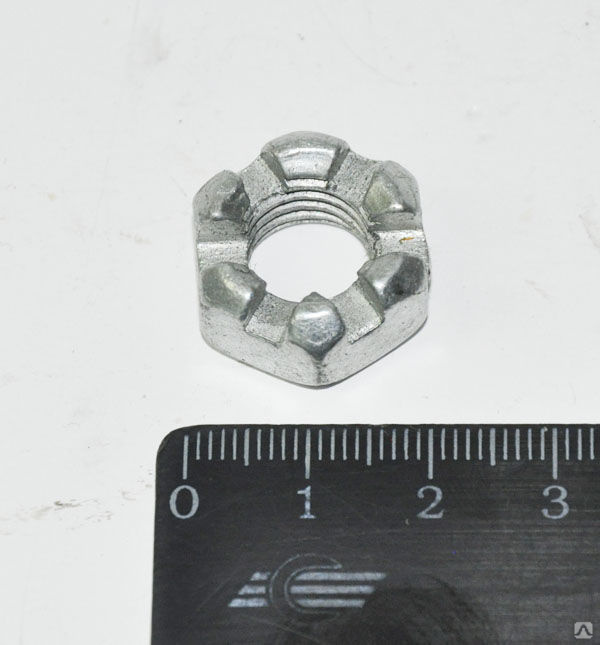

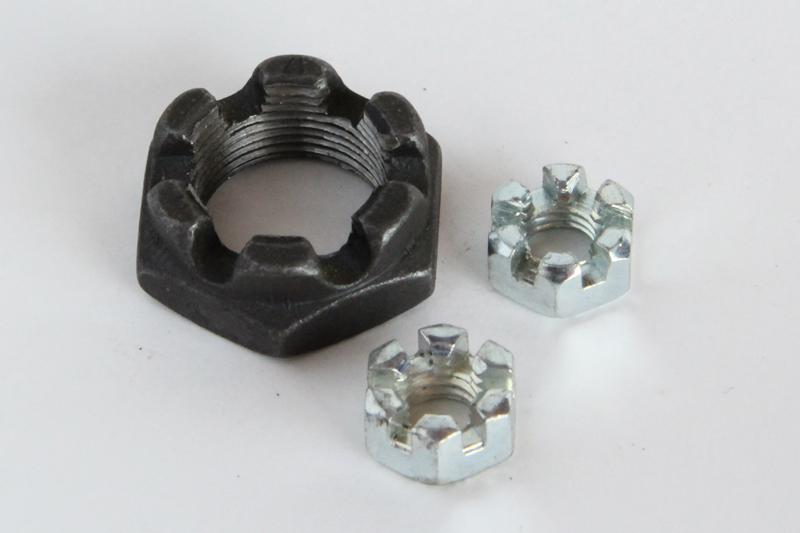

Гайки шестигранныенизкие прорезные и корончатые
класса точности В.
Предназначены для комплектации болтов,
стопорения болтовых соединений.
Марка стали: ,20,35,ст3,09Г2С,40Х,12Х18Н10Т,
14Х17Н2,30ХМА,хн35вт,25Х1МФ,а так же любая по требованию заказчика.
По запросу производится любой вид покрытия и термообработка.
Гайка из марки стали 09Г2С и ст3 всегда в наличии на складе!
Гост 5919-73 | |||||
Диаметр | размер под ключ S | описанная,е | высота m | ||
12 | 18 | 19,9 | 10 | 13,13 | 11,10 |
14 | 21 | 22,8 | 11 | 20,19 | 16,94 |
16 | 24 | 26,2 | 12 | 26,08 | 22,49 |
18 | 27 | 29,6 | 13 | 37,30 | 32,85 |
20 | 30 | 33 | 13 | 46,32 | 40,96 |
22 | 32 | 37,3 | 15 | 66,58 | 59,63 |
24 | 36 | 39,6 | 15 | 76,35 | 67,81 |
27 | 41 | 45,2 | 17 | 116,11 | 103,26 |
30 | 46 | 50,9 | 18 | 152,56 | 132,57 |
33 | 50 | 55,4 | 20 | 200,72 | 175,53 |
36 | 55 | 60,8 | 20 | 248,87 | 218,48 |
39 | 60 | 66,5 | 22 | 313,54 | 271,32 |
42 | 65 | 71,3 | 23 | 378,21 | 324,16 |
48 | 75 | 82,6 | 25 | 570,48 | 486,14 |
ГОСТ 5919-73
Основные характеристики:
Диапазон размеров | Класс точности | Поле допуска резьбы | Класс прочности | Марка стали |
М6-М48 | В |
6Н
| 4, 5, 6, 8, 9, 10, 12 | 3, 20, 35, 45, 40Х, 09Г2С, 12Х13. |
Параметры гайки | Номинальный диаметр резьбы d | |||||||||||||||||
М6 | М8 | М10 | М12 | М14* | М16 | М18* | М20 | М22* | M24 | М27* | М30 | М33* | М36 | М39* | М42 | М48 | ||
Шаг резьбы, P | крупный | 1 | 1,2 | 1,5 | 1,75 | 2 | 2 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 5 |
мелкий | — | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | ||
da | минимум | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
максимум | 6. | 8.75 | 10,8 | 13 | 15,1 | 17.3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
Высота, h | 6 | 7 | 8 | 10 | 11 | 12 | 13 | 13 | 15 | 15 | 17 | 18 | 40 | 22 | 23 | 25 | ||
dw, не менее | 9 | 11. | 14,6 | 16,6 | 19,6 | 22.5 | 25,3 | 27.7 | 31,7 | 33.2 | 38,3 | 42.7 | 46,6 | 51.1 | 55,9 | 59.9 | 69.4 | |
Размер под ключ, S | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 75 | |
Расстояние от опорной поверхности до основания прорези f и коронки m | 3,5 | 4 | 5 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 11 | 11 | 13 | 13 | 13 | 14 | 16 | |
Диаметр коронки, D | — | — | — | 16 | 19 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 65 | |
Число прорезей | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | |
Ширина прорези, n | 2 | 2. | 2.8 | 3.5 | 3,5 | 4.5 | 4,5 | 4.5 | 5,5 | 5.5 | 5,5 | 7 | 7 | 7 | 7 | 9 | 9 |
* Данные параметры применять не рекомендуется.
Масса стальных гаек с крупным шагом резьбы
Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. | Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг | ||
Исполнение 1 | Исполнение 2 | Исполнение 1 | Исполнение 2 | ||
6 | 2,473 | — | 24 | 76,349 | 67,810 |
8 | 4,789 | — | 27 | 116,110 | 103,260 |
10 | 9,055 | — | 30 | 152,560 | 132,570 |
12 | 13,129 | 11,096 | 33 | 200,715 | 175,525 |
14 | 20,186 | 16,940 | 36 | 248,870 | 218,480 |
16 | 26,078 | 22,490 | 39 | 313,540 | 271,320 |
18 | 37,303 | 32,850 | 42 | 378,210 | 324,160 |
20 | 46,315 | 40,960 | 48 | 570,480 | 486,140 |
22 | 66,578 | 59,630 |
|
Типы покрытия:
— гальваническое покрытие до 20 мкм;
— без покрытия с промасливанием.
Упаковка:
Усиленная картонная коробка.
Фасовка (кг): 5, 10, 15, 20, 25.
ГОСТ 5935 — 1973 Контргайки шестигранные шлицевые с уменьшенной шириной ключа класса точности А
ГОСТ 5935 — 1973 Контргайки шестигранные шлицевые с уменьшенной шириной ключа класса точности АГлавная > Продукция и стандарты > ГОСТ 5935 — 1973 Контргайки шестигранные шлицевые с уменьшенной шириной под ключ класса точности А
Единица измерения: мм |
Аналогичные стандарты
1 | [ГБ] ГБ 9459 — 1988 | Шестигранные тонкие шлицевые гайки — резьба с мелким шагом — класс продукции A и B | |
2 | [ГБ] ГБ 6181 — 1986 | Шестигранные гайки с тонким шлицем — классы продукции A и B | |
3 | [ГБ] ГБ 60 — 1976 | Шестигранные шлицевые гайки уменьшенной высоты | |
4 | [ГБ] ГБ 60 — 1966 | Шестигранные шлицевые гайки уменьшенной высоты | |
5 | [ДИН] ДИН 979 — 2013 | Шестигранные тонкие шлицевые гайки и замковые гайки с метрической резьбой с крупным и мелким шагом, классы продукции A и B | |
6 | [ДИН] ДИН 979 — 1987 | Шестигранные тонкие шлицевые гайки и корончатые гайки с метрической резьбой с крупным и мелким шагом, классы продукции A и B | |
7 | [ДИН] ДИН 937 — 1983 | Тонкие шестигранные корончатые гайки (предыдущий вариант) | |
8 | [UNI] UNI 5594 — 1976 | Низкие шестигранные гайки с прорезями и замками | |
9 | [БС] БС 1768 — 1963 | Унифицированные гайки с шестигранным шлицем — стандартная серия | |
10 | [ЦНС] ЦНС 4470 — 1983 | Тонкие шестигранные гайки со шлицем | |
11 | [ГОСТ] ГОСТ 5919 — 1973 | Шестигранные тонкие шлицевые и корончатые гайки, класс точности B | |
12 | [ГОСТ] ГОСТ 5933 — 1973 | Шестигранные тонкие шлицевые и корончатые гайки, класс точности A |
