ГОСТ 12819-80 Фланцы литые стальные на Ру от 1,6 до 20,0 МПа (от 16 до 200 кгс/кв. см). Конструкция и размеры (с Изменениями N 1, 2), ГОСТ от 20 мая 1980 года №12819-80
ГОСТ 12819-80
Группа Г18
Конструкция и размеры
МКС 23.040.60
ОКП 37 9941
Дата введения 1983-01-01
Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. N 2239 дата введения установлена 01.01.83
Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 N 403
ВЗАМЕН ГОСТ 12820-67 — ГОСТ 12825-67
Издание (июль 2003 г.) с Изменениями N 1, 2, утвержденными в декабре 1987 г., апреле 1992 г. (ИУС 4-88, 7-92).
1. Настоящий стандарт распространяется на фланцы литой стальной арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров на условное давление от 1,6 до 20,0 МПа (от 16 до 200 кгс/см) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С).
Требования пп.1-3; 5; 6 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.
(Измененная редакция, Изм. N 2).
2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.
Черт. Конструкция и размеры фланцев
Примечание. Допускается обработка поверхностей с шероховатостью 100 мкм.
Размеры в мм
Проход условный | , МПа (кгс/см) | |||||||
1,6 (16) | 2,5 (25) | 4,0 (40) | 6,3 (63) | |||||
15 | 12 | 39 | 14 | 39 | 14 | 39 | 16 | 45 |
20 | 44 | 44 | 44 | 18 | ||||
25 | 49 | 49 | 49 | 20 | 61 | |||
32 | 14 | 56 | 16 | 62 | 16 | 62 | 22 | 68 |
40 | 64 | 70 | 70 | 80 | ||||
50 | 74 | 17 | 80 | 17 | 80 | 23 | 90 | |
65 | 15 | 100 | 19 | 106 | 19 | 106 | 25 | 114 |
80 | 17 | 110 | 116 | 116 | 27 | 128 | ||
100 | 130 | 21 | 136 | 21 | 140 | 29 | 152 | |
125 | 19 | 161 | 25 | 169 | 25 | 169 | 33 | 181 |
150 | 21 | 186 | 27 | 198 | 27 | 198 | 35 | 210 |
(175) | 23 | 215 | 29 | 223 | 31 | 231 | 39 | 239 |
200 | 240 | 31 | 252 | 35 | 256 | 41 | 268 | |
(225) | 269 | 33 | 281 | 37 | 285 | 43 | 301 | |
250 | 27 | 298 | 306 | 39 | 314 | 45 | 326 | |
300 | 348 | 36 | 360 | 42 | 368 | 50 | 384 | |
350 | 30 | 402 | 40 | 418 | 48 | 430 | 56 | 442 |
400 | 32 | 456 | 44 | 472 | 54 | 488 | 62 | 500 |
(450) | 36 | 510 | 46 | 522 | 56 | 542 | — | — |
500 | 40 | 564 | 48 | 580 | 58 | 592 | 66 | 610 |
600 | 43 | 672 | 51 | 684 | 696 | 71 | 720 | |
(700) | 45 | 776 | 55 | 792 | 63 | 804 | — | — |
800 | 47 | 880 | 59 | 896 | 71 | 920 | ||
(900) | 49 | 984 | 61 | 1000 | — | — | ||
1000 | 51 | 1084 | 63 | 1104 | ||||
1200 | 53 | 1288 | 67 | 1308 | ||||
1400 | 55 | 1492 | 73 | 1516 | ||||
1600 | 63 | 1704 | — | — |
Продолжение
Размеры в мм
Проход условный | , МПа (кгс/см) | |||||
10,0 (100) | 16,0 (160) | 20,0 (200) | ||||
15 | 18 | 45 | 18 | 45 | 24 | 51 |
20 | 20 | 54 | 20 | 54 | 26 | 60 |
25 | 22 | 61 | 22 | 61 | 28 | 67 |
32 | 68 | 68 | 30 | 78 | ||
40 | 23 | 80 | 25 | 80 | 31 | 90 |
50 | 25 | 94 | 27 | 94 | 37 | 108 |
65 | 29 | 118 | 31 | 118 | 45 | 140 |
80 | 31 | 132 | 33 | 132 | 51 | 160 |
100 | 35 | 160 | 37 | 160 | 63 | 204 |
125 | 39 | 189 | 41 | 189 | 73 | 237 |
150 | 43 | 222 | 47 | 222 | 79 | 270 |
(175) | 45 | 251 | 51 | 251 | 81 | 301 |
200 | 51 | 284 | 57 | 284 | 89 | 340 |
(225) | 53 | 313 | 60 | 313 | 97 | 377 |
250 | 57 | 346 | 65 | 346 | 107 | 448 |
300 | 66 | 408 | 74 | 408 | — | — |
350 | 72 | 466 | — | — | ||
400 | 76 | 520 |
Примечание. Фланцы, с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.
(Измененная редакция, Изм. N 1).
3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1 (кроме фланцев на 10,0; 16,0 и 20,0 МПа), (100, 160 и 200 кгс/см), 2, 3, 4, 5, 6, 7, 8, 9 и присоединительными размерами по ГОСТ 12815-80.
4. Предельные отклонения размеров отливок — по 9-му классу точности ГОСТ 26645-85.
(Измененная редакция, Изм. N 2).
5. Неуказанные размеры и предельные отклонения — по рабочим чертежам, утвержденным в установленном порядке.
6. Технические требования, материал фланцев, крепежных деталей, прокладок — по ГОСТ 12816-80.
Электронный текст документа подготовлен
АО «Кодекс» и сверен по:
официальное издание
Фланцы арматуры, соединительных
частей и трубопроводов: Сб. ГОСТов.
ГОСТ 12815-80-ГОСТ 12822-80. —
М.: ИПК Издательство стандартов, 2003
docs.cntd.ru
ГОСТ 12817-80 Фланцы литые из серого чугуна на Ру от 0,1 до 1,6 МПа (от 1 до 16 кгс/кв.см). Конструкция и размеры (с Изменениями N 1, 2), ГОСТ от 20 мая 1980 года №12817-80
ГОСТ 12817-80
Группа Г18
Конструкция и размеры
МКС 23.040.60
ОКП 37 9941
Дата введения 1983-01-01
Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. N 2238 дата введения установлена 01.01.83
Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 N 402
ВЗАМЕН ГОСТ 1235-67, ГОСТ 12815-67, ГОСТ 12816-67
Издание (июль 2003 г.) с Изменениями N 1, 2, утвержденными в декабре 1987 г., апреле 1992 г. (ИУС 4-88, 7-92).
1. Настоящий стандарт распространяется на фланцы литой арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров из серого чугуна на условное давление от 0,1 до 1,6 МПа (от 1 до 16 кгс/см) и температуру среды от 258 до 573 К (от минус 15 до плюс 300 °С).
Требования пп.1-4, 6, 7 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.
(Измененная редакция, Изм. N 2).
2. Пределы применения фланцев, в зависимости от величины условного давления и температуры среды, должны соответствовать указанным в табл.1.
Таблица 1
Давление условное , МПа (кгс/см) | Проход условный , мм для температур среды, К (°С) | |||
до 393 (120) | до 473 (200) | до 523 (250) | до 533 (300) | |
0,25 (2,5) | 15-3000 | 15-2400 | 15-800 | 15-800 |
0,6 (6) | 15-2400 | 15-800 | 15-500 | 15-500 |
0,1* (10) | 15-2000 | 15-600 | 15-500 | 15-300 |
1,6 (16) | 15-1000 | 15-300 | 15-200 | 15-200 |
_______________
* Соответствует оригиналу. — Примечание изготовителя базы данных.
3. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в табл.2.
Черт. Конструкция и размеры фланцев
Таблица 2
Размеры в мм
Проход условный | , МПа (кгс/см) | |||||||
0,1 и 0,25 (1 и 2,5) | 0,6 (6) | 1,0 (10) | 1,6 (16) | |||||
15 | 10 | 31 | 10 | 31 | 12 | 37 | 12 | 37 |
20 | 12 | 38 | 12 | 38 | 14 | 42 | 14 | 42 |
25 | 47 | 47 | 49 | 49 | ||||
32 | 13 | 56 | 13 | 56 | 16 | 60 | 16 | 60 |
40 | 64 | 64 | 68 | 68 | ||||
50 | 74 | 74 | 17 | 80 | 17 | 80 | ||
65 | 94 | 94 | 100 | 100 | ||||
80 | 15 | 108 | 15 | 108 | 19 | 114 | 19 | 114 |
100 | 128 | 128 | 134 | 21 | 136 | |||
125 | 17 | 155 | 17 | 155 | 21 | 161 | 23 | 165 |
150 | 180 | 180 | 186 | 25 | 192 | |||
(175) | 19 | 200 | 19 | 209 | 23 | 215 | 217 | |
200 | 234 | 234 | 240 | 27 | 246 | |||
(225) | 261 | 259 | 265 | 271 | ||||
250 | 20 | 286 | 20 | 286 | 25 | 292 | 29 | 298 |
300 | 336 | 336 | 342 | 30 | 352 | |||
350 | 22 | 390 | 22 | 390 | 26 | 396 | 34 | 408 |
400 | 24 | 442 | 24 | 442 | 28 | 448 | 36 | 460 |
(450) | 492 | 492 | 498 | 40 | 516 | |||
500 | 25 | 546 | 25 | 546 | 30 | 552 | 42 | 570 |
600 | 646 | 646 | 31 | 654 | 49 | 682 | ||
(700) | 746 | 27 | 738 | 35 | 760 | 782 | ||
800 | 848 | 29 | 852 | 39 | 866 | 882 | ||
(900) | 948 | 31 | 954 | 41 | 970 | 982 | ||
1000 | 1048 | 1054 | 45 | 1076 | 55 | 1090 | ||
1200 | 1250 | 35 | 1260 | 51 | 1284 | — | — | |
1400 | 1452 | 39 | 1466 | 57 | 1494 | — | — | |
1600 | 27 | 1654 | 43 | 1672 | 63 | 1702 | — | — |
(1800) | 29 | 1856 | 45 | 1876 | 67 | 1910 | — | — |
2000 | 2056 | 49 | 2082 | 69 | 2116 | — | — | |
(2200) | 30 | 2260 | 54 | 2292 | — | — | — | — |
2400 | 32 | 2464 | 56 | 2496 | — | — | — | — |
(2600) | 34 | 2670 | — | — | — | — | — | — |
(2800) | 38 | 2872 | — | — | — | — | — | — |
3000 | 40 | 3072 | — | — | — | — | — | — |
Примечание. Фланцы, с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.
4. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.
5. Предельные отклонения размеров отливок — по 9-му классу точности ГОСТ 26645-85.
(Измененная редакция, Изм. N 2).
6. Неуказанные размеры и предельные отклонения — по рабочим чертежам, утвержденным в установленном порядке.
7. Технические требования, материалы фланцев, крепежных деталей, прокладок — по ГОСТ 12816-80.
Электронный текст документа подготовлен
АО «Кодекс» и сверен по:
официальное издание
Фланцы арматуры, соединительных
частей и трубопроводов: Сб. ГОСТов.
ГОСТ 12815-80-ГОСТ 12822-80. —
М.: ИПК Издательство стандартов, 2003
docs.cntd.ru
На главную | База 1 | База 2 | База 3 |
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа |
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД |
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом |
Упорядочить по номеру документаУпорядочить по дате введения |
files.stroyinf.ru
ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ АРМАТУРЫ,
СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ
НА Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)
ТИПЫ. ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И РАЗМЕРЫ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ
ГОСТ 12815-80
(СТ СЭВ 3249-81, СТ СЭВ 3250-81, СТ СЭВ 3251-81)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ НА Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)Типы. Присоединительные размеры и размеры уплотнительных поверхностейFlanges for valves, fittings, and pipelines for Pnom from 0,1 to 20 MPa (from 1 to 200 kgf/cm2). Types. Connecting dimensions and dimensions of sealing surfaces | ГОСТ (СТ СЭВ 3249-81, |
Срок действия с 01.01.83
до 01.01.93
Изменение № 5 ГОСТ 12815 фланцы арматуры, соединительных частей и трубопроводов на Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) Типы. Присоединительные размеры и размеры уплотнительных поверхностей
Утверждено и введено в действие Постановлением Госстандарта России от 15.04.92 № 402
Дата введения 01.10.92
1. Настоящий стандарт распространяется на фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков, аппаратов и резервуаров на условное давление Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С) и на фланцы с прокладками из фторопласта-4 на условное давление Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 73 до 473 К (от минус 200 до плюс 200 °С).
Стандарт не распространяется на фланцы трубопроводов транспортных машин, если эти фланцы не предназначены для присоединения арматуры или приборов общего назначения, а также фланцы стандартизованные ГОСТ 1536-76 и ГОСТ 4433-76.
Требования пп. 1-3; 5; 6; 10-12 настоящего стандарта являются обязательными, остальные требования-рекомендуемыми.
(Измененная редакция, Изм. № 2, 3, 5).
2. Типы и основные параметры фланцев должны соответствовать указанным в табл. 1, присоединительные размеры, размеры и исполнения уплотнительных поверхностей-указанным на черт. 1-6 и в табл. 2-11, кроме размеров уплотнительных поверхностей щип-паз под фторопластовые прокладки, которые должны соответствовать указанным на черт. 6 и в табл. 12.
(Измененная редакция, Изм. № 5).
Таблица 1
Тип фланца | Условное давление Py, МПа (кгс/см2) | Уловный проход Dy, мм |
Литые из серого чугуна по ГОСТ 12817-80 | 0,1; 0,25 (1; 2,5) | 15-3000 |
0,6 (6) | 15-2400 | |
1,0 (10) | 15-2000 | |
1,6 (16) | 15-1000 | |
Литые из ковкого чугуна по ГОСТ 12818-80 | 1,6; 2,5; 4,0 (16; 25; 40) | 15-80 |
Литые стальные по ГОСТ 12819-80 | 1,6 (16) | 15-1600 |
2,5 (25) | 15-1400 | |
4,0 (40) | 15-800 | |
6,3 (63) | 15-600 | |
10 (100) | 15-400 | |
16 (160) | 15-300 | |
20 (200) | 15-250 | |
Стальные плоские приварные по ГОСТ 12820-80 | 0,1; 0,25 (1; 2,5) | 10-2400 |
0,6 (6) | 10-1600 | |
1,0 (10) | 10-1600 | |
1,6 (16) | 10-1200 | |
2,5 (25) | 10-800 | |
Стальные приварные встык по ГОСТ 12821-80 | 0,1; 0,25; 0,6 (1; 2,5; 6) | 10-1600 |
1,0; 1,6; 2,5; 4,0 (10; 16; 25; 40) | 10-1200 | |
6,3 (63) | 10-400; 500-1200 | |
10 (100) | 10-400 | |
16 (160) | 15-300 | |
20 (200) | 15-250 | |
Стальные свободные на приварном кольце по ГОСТ 12822-80 | 0,1; 0,25; 0,6; 1,0; 1,6; 2,5 (1; 2,5; 6; 10; 16; 25) | 10-500 |

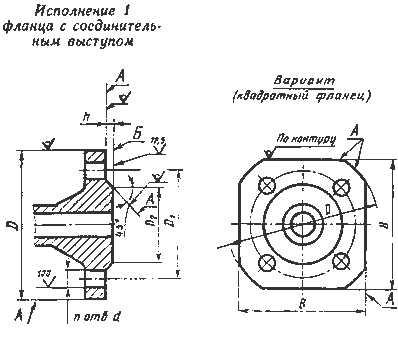

Чертеж 1
Чертеж 2
Чертеж 3
Чертеж 4
Чертеж 5
Чертеж 6
Примечания к черт. 1-6:
1. Допускается обработка поверхностей А с шероховатостью Ra? 100 мкм.
2. Допускается обработка поверхности Б с шероховатостью Ra? 25 мкм при кругообразном направлении неровностей.
3. Допускается вместо ? 45° выполнять округление.
Таблица 2
Py 0,1 и 0,25 МПа (1,0 и 2,5 кгс/см2)
Размеры, мм
Таблица 3
Py 0,6 МПа (6 кгс/см2)
Размеры, мм
Таблица 4
Py 1,0 МПа (10 кгс/см2)
Размеры, мм
Таблица 5
Py 1,6 МПа (16 кгс/см2)
Размеры, мм
Таблица 6
Py 2,5 МПа (25 кгс/см2)
Размеры, мм
Таблица 7
Py 4,0 МПа (40 кгс/см2)
Размеры, мм
Таблица 8
Py6,3 МПа (63 кгс/см2)
Размеры, мм
Продолжение таблицы 8
Таблица 9
Py10 МПа (100 кгс/см2)
Размеры, мм
Таблица 10
Py 16 МПа (160 кгс/см2)
Размеры, мм
Таблица 11
Py 20 МПа (200 кгс/см2)
Размеры, мм
Примечания к табл. 1-12:
1. Фланцы с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.
2. Фланцы должны изготовляться с размерами по предпочтительному ряду 2.
3. Для ранее разработанных изделий размеры d и D2, D7 и D9 допускается выполнять по рабочим чертежам до замены технологической оснастки.
Таблица 12
Размеры, мм
(Измененная редакция, Изм. № 1, 3, 4).
3. Поля допусков посадочных мест под фторопластовые прокладки в сопрягаемых деталях должны соответствовать указанным в табл. 13.
4. Допускается изготовлять фланцы других конструкций с другими исполнениями уплотнительных поверхностей, в том числе с уплотнительными канавками на соединительном выступе или приварном кольце, с обязательным выполнением присоединительных размеров по табл. 2-11.
5. Проходы условные-по ГОСТ 28338-89.
Давление номинальное (условное)-по ГОСТ 26349-84.
(Измененная редакция, Изм. № 5).
Таблица 13
Диаметр (шипа или паза), мм | Поле допуска | |
Отверстие | Вал | |
От 18 до 30 | Н12 | b12 |
Св. 30 до 130 | d11 | |
Св. 130 до 260 | Н11 | |
Св. 260 до 500 | f9 | |
Св. 500 до 800 | Н10 | f9 |
Св. 800 до 1000 | Н9 |
(Измененная редакция, Изм. № 3).
6. Отверстия под болты и шпильки во фланцах арматуры машин, приборов, патрубков аппаратов и резервуаров для удобства монтажа должны располагаться симметрично по отношению к главным осям (но не на главных осях).
(Измененная редакция, Изм. № 3).
7. Допускается фланцы всех исполнений, имеющие 4 отверстия под болты (или шпильки), изготовлять квадратными на Ру? 4,0 МПа (40 кгс/см2).
8. Допуски размеров D и В:
для чугунных литых и литых стальных фланцев-по 9 классу точности ГОСТ 26645-85;
для фланцев, изготавливаемых из проката обычной точности (В),-по ГОСТ 2590-88 и ГОСТ 2591-88;
для фланцев, изготавливаемых методом кислородной и плазменно-дуговой резки,-по 2-му классу точности ГОСТ 14792-80;
для фланцев штампованных, изготавливаемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой,-по классу точности Т4 ГОСТ 7505-89, при этом допускается усиление шва, которое при определении предельного отклонения не учитывается;
при изготовлении другими методами-по h26.
(Измененная редакция, Изм. № 4, 5).
9. (Исключен, Изм. № 3).
10. Предельные отклонения номинального размера h:
± 1 мм при h = 2 мм;
± 2 мм при h > 2 мм.
Для литых фланцев допускается выполнение размера h
не менее 2 мм для Dy? 32 мм
и не менее 3 мм для Dy > 32 мм.
(Измененная редакция, Изм. № 3).
11. Предельные отклонения номинальных размеров:
h1 и h2 + 0,5 мм
D2 ± 4,0 мм
D3, D6 Н12
D4, D5h12
D7 ± 0,75 мм
D8 ± 0,15 мм
b2, h3 0,4 мм
D9 h24
(Измененная редакция, Изм. № 3, 4).
12. Для соединений типа А по ГОСТ 14140-81 позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении не должен быть более, мм:
1,0-для отверстий диаметром 11 мм;
2,0-для отверстий диаметром от 14 до 26 мм;
3,0-для отверстий диаметром от 30 до 45 мм;
4,0-для отверстий диаметром 52 и 56 мм;
6,0-для отверстий диаметром от 62 до 78 мм.
При изготовлении фланцев с резьбовыми отверстиями (тип В по ГОСТ 14140-81) позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении не должен быть более, мм:
0,5-для отверстий диаметром 11 мм;
1,0-для отверстий диаметром от 14 до 26 мм;
1,6-для отверстий диаметром от 30 до 45 мм;
2,0-для отверстий диаметром 52 и 56 мм;
3,0-для отверстий диаметром от 62 до 78 мм.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ
Справочное
Информационные данные о соответствии ГОСТ 12815-80 СТ СЭВ 3249-81 СТ СЭВ 3250-81 и СТ СЭВ 3251-81.
Пункт 2 ГОСТ 12815-80 соответствует пунктам: 4 и 5 СТ СЭВ 3249-81; 4, 5 и 6 СТ СЭВ 3250-81; 4 и 5 СТ СЭВ 3251-81.
(Введено дополнительно, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством химического и нефтяного машиностроения СССР.
Исполнители
М. И. Власов, Ю. И. Тарасьев (руководитель темы), Р. И. Хасанов, О. И. Федоров.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 20.05.80 № 2240.
3. Срок проверки-1992 г.; периодичность проверки 5 лет.
4. Стандарт соответствует СТ СЭВ 3249-81, СТ СЭВ 3250-81, СТ СЭВ 3251-81 в части присоединительных размеров круглых и квадратных фланцев.
5. Взамен ГОСТ 1233-67, ГОСТ 1234-67.
6. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 356-80 | 5 |
ГОСТ 1536-76 | 1 |
ГОСТ 4433-76 | 1 |
ГОСТ 12817-80-12822-80 | 2 |
ГОСТ 14140-81 | 12 |
ГОСТ 26645-85 | 8 |
7. Переиздание (ноябрь 1989 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в марте 1983 г., декабре 1983 г., декабре 1987 г., сентябре 1980 г, апреле 92 г. (ИУС 6-83, 3-84, 4-88, 12-89, 7-92).
npoet.ru
ГОСТ 12816-80* «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования»
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ НА Ру от 0,1 до 200 МПа (от 1 до 200 кгс/см2)
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ГОСТ 12816-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ Общие технические требования Flanges for valves,
fittings, and pipelines for |
ГОСТ |
Срок действия с 01.01.83
до 01.01.93
Настоящий стандарт распространяется на фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков аппаратов и резервуаров на условное давление Ру от 0,1 до 20 МПа (от 1 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С) и может быть использован для их сертификации. Фланцы рассчитаны на действие внутреннего давления среды без учета внешних изгибающих моментов.
Стандарт не распространяется на фланцы трубопроводов транспортных машин, если эти фланцы не предназначены для присоединения арматуры или приборов общего назначения, а также на фланцы, стандартизованные ГОСТ 1536-76 и ГОСТ 4433-76.
Требования пп. 1.1 — 1.3.1; 1.4; 1.10; 2.1 — 2.4; 2.6 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.
(Измененная редакция, Изм. № 2, 3).
1.1. Фланцы должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 12815-80, ГОСТ 12817-80- ГОСТ 12822-80, по рабочим чертежам, утвержденным в установленном порядке.
Фланцы, предназначенные для экспорта, должны соответствовать требованиям, установленным в нормативно-технической документации к экспортной продукции.
1.2. Фланцы арматуры должны изготовляться с уплотнительными поверхностями исполнений 1, 3, 5, 6, 7 и 9 по ГОСТ 12815-80.
По согласованию между потребителем и изготовителем допускается изготовление фланцев арматуры с уплотнительными поверхностями исполнений 2, 4 и 8 по ГОСТ 12815-80.
1.3. Фланцы, болты, шпильки и гайки должны изготовляться из материалов, указанных в таблице.
Допускается изготовление фланцев, болтов, шпилек и гаек из других материалов, у которых механические свойства и пределы применения не хуже, чем у материалов, указанных в таблице.
(Измененная редакция, Изм. № 1, 2, 3).
1.3.1. Крепежные детали (болты, шпильки, гайки) для соединения фланцев из аустенитной стали должны изготовляться из стали того же класса, что и фланцы.
Допускается применение фланцев и шпилек (болтов) из сталей (в том числе и указанных в таблице) различных классов (с различными коэффициентами линейного расширения), но при температуре свыше 373 К (100 °С) их работоспособность должна быть подтверждена расчетом, или данными эксплуатации, или экспериментом.
(Измененная редакция, Изм. № 2).
1.3.2. Легированные стали допускается применять только в термически обработанном состоянии.
1.3.3. (Исключен, Изм. № 2).
1.3.4.
files.stroyinf.ru
ГОСТ 12815-80 ФЛАНЦЫ ГОСТ 12815-80 ФЛАНЦЫ АРМАТУРЫ СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ
ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ НА Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ Типы. Присоединительные размеры Flanges for valves, fittings, and pipelines for | ГОСТ (СТ СЭВ 3249-81, |
Срок действия с 01.01.83
до 01.01.93
Изменение № 5 ГОСТ 12815 фланцы арматуры, соединительных частей и трубопроводов на Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) Типы. Присоединительные размеры и размеры уплотнительных поверхностей
Утверждено и введено в действие Постановлением Госстандарта России от 15.04.92 № 402
Дата введения 01.10.92
1. Настоящий стандарт распространяется на фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков, аппаратов и резервуаров на условное давление Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С) и на фланцы с прокладками из фторопласта-4 на условное давление Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 73 до 473 К (от минус 200 до плюс 200 °С).
Стандарт не распространяется на фланцы трубопроводов транспортных машин, если эти фланцы не предназначены для присоединения арматуры или приборов общего назначения, а также фланцы, стандартизованные ГОСТ 1536-76 и ГОСТ 4433-76.
Требования пп. 1-3; 5; 6; 10-12 настоящего стандарта являются обязательными, остальные требования-рекомендуемыми.
(Измененная редакция, Изм. № 2, 3, 5).
2. Типы и основные параметры фланцев должны соответствовать указанным в табл. 1, присоединительные размеры, размеры и исполнения уплотнительных поверхностей — указанным на черт. 1-6 и в табл. 2-11, кроме размеров уплотнительных поверхностей щип-паз под фторопластовые прокладки, которые должны соответствовать указанным на черт. 6 и в табл. 12.
(Измененная редакция, Изм. № 5).
Таблица 1
Тип фланца | Условное давление Py, МПа (кгс/см2) | Уловный проход Dy, мм |
Литые из серого чугуна по ГОСТ 12817-80 | 0,1; 0,25 (1; 2,5) | 15-3000 |
0,6 (6) | 15-2400 | |
1,0 (10) | 15-2000 | |
1,6 (16) | 15-1000 | |
Литые из ковкого чугуна по ГОСТ 12818-80 | 1,6; 2,5; 4,0 (16; 25; 40) | 15-80 |
Литые стальные по ГОСТ 12819-80 | 1,6 (16) | 15-1600 |
2,5 (25) | 15-1400 | |
4,0 (40) | 15-800 | |
6,3 (63) | 15-600 | |
10 (100) | 15-400 | |
16 (160) | 15-300 | |
20 (200) | 15-250 | |
Фланцы стальные плоские приварные по ГОСТ 12820-80 | 0,1; 0,25 (1; 2,5) | 10-2400 |
0,6 (6) | 10-1600 | |
1,0 (10) | 10-1600 | |
1,6 (16) | 10-1200 | |
2,5 (25) | 10-800 | |
Фланцы стальные приварные встык по ГОСТ 12821-80 | 0,1; 0,25; 0,6 (1; 2,5; 6) | 10-1600 |
1,0; 1,6; 2,5; 4,0 (10; 16; 25; 40) | 10-1200 | |
6,3 (63) | 10-400; 500-1200 | |
10 (100) | 10-400 | |
16 (160) | 15-300 | |
20 (200) | 15-250 | |
Стальные свободные на приварном кольце по ГОСТ 12822-80 | 0,1; 0,25; 0,6; 1,0; 1,6; 2,5 (1; 2,5; 6; 10; 16; 25) | 10-500 |
Черт. 1.
Черт. 2.
Черт. 3.
Черт. 4.
Черт. 5.
Черт. 6.
Примечания к черт. 1-6:
1. Допускается обработка поверхностей А с шероховатостью Ra ≤ 100 мкм.
2. Допускается обработка поверхности Б с шероховатостью Ra ≤ 25 мкм при кругообразном направлении неровностей.
3. Допускается вместо ∠ 45° выполнять округление.
Таблица 2
Py 0,1 и 0,25 МПа (1,0 и 2,5 кгс/см²)
Размеры, мм
Проход условный Dy | D | D1 | D2 | D3 | D4 | D5 | D6 | d | n | h | h1 | h2 | B | Номин | |||||||||
Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | ||||||
10 | 75 | 50 | 35 | 20 | 19 | 30 | 29 | 19 | 18 | 31 | 30 | 11 | 11 | 4 | 4 | 2 | 4 | 4 | 3 | 3 | 60 | М10 | М10 |
15 | 80 | 55 | 40 | 25 | 23 | 35 | 33 | 24 | 22 | 36 | 34 | 65 | |||||||||||
20 | 90 | 65 | 50 | 32 | 33 | 46 | 43 | 31 | 32 | 47 | 44 | 70 | |||||||||||
25 | 100 | 75 | 60 | 39 | 41 | 53 | 51 | 38 | 40 | 54 | 52 | 75 | |||||||||||
32 | 120 | 90 | 70 | 49 | 49 | 63 | 59 | 48 | 48 | 64 | 60 | 14 | 14 | 95 | М12 | М12 | |||||||
40 | 130 | 100 | 80 | 56 | 55 | 70 | 69 | 55 | 54 | 71 | 70 | 3 | 100 | ||||||||||
50 | 140 | 110 | 90 | 69 | 66 | 83 | 80 | 68 | 65 | 84 | 81 | 110 | |||||||||||
65 | 160 | 130 | 110 | 89 | 86 | 103 | 100 | 88 | 85 | 104 | 101 | 125 | |||||||||||
80 | 185 | 150 | 128 | 103 | 101 | 17 | 115 | 102 | 100 | 118 | 116 | 18 | 18 | 140 | М16 | М16 | |||||||
100 | 205 | 170 | 148 | 123 | 117 | 143 | 137 | 122 | 116 | 144 | 138 | 4,5 | 3,5 | 155 | |||||||||
125 | 235 | 200 | 178 | 149 | 146 | 169 | 166 | 148 | 145 | 170 | 167 | 8 | 8 | — | |||||||||
150 | 260 | 225 | 202 | 176 | 171 | 196 | 191 | 175 | 170 | 197 | 192 | ||||||||||||
(175) | 290 | 255 | 232 | 206 | 203 | 226 | 223 | 205 | 202 | 227 | 224 | ||||||||||||
200 | 315 | 280 | 258 | 231 | 229 | 251 | 249 | 230 | 228 | 252 | 250 | ||||||||||||
(225) | 340 | 305 | 282 | 256 | 256 | 276 | 276 | 255 | 255 | 277 | 277 | ||||||||||||
250 | 370 | 335 | 312 | 286 | 283 | 306 | 303 | 285 | 282 | 307 | 304 | 12 | 12 | ||||||||||
300 | 435 | 395 | 365 | 336 | 336 | 356 | 356 | 335 | 335 | 357 | 357 | 22 | 22 | 4 | 5 | 4 | М20 | М20 | |||||
350 | 485 | 445 | 415 | 381 | 386 | 407 | 406 | 380 | 385 | 408 | 407 | 5 | 4 | ||||||||||
400 | 535 | 495 | 465 | 431 | 436 | 457 | 456 | 430 | 435 | 458 | 457 | 16 | 16 | ||||||||||
(450) | 590 | 550 | 520 | 481 | 489 | 507 | 509 | 480 | 488 | 508 | 510 | ||||||||||||
500 | 640 | 600 | 570 | 531 | 541 | 557 | 561 | 530 | 540 | 558 | 562 | 20 | |||||||||||
600 | 755 | 705 | 670 | 531 | 635 | 657 | 661 | 630 | 634 | 658 | 662 | 26 | 26 | 20 | 5 | 6 | 5 | М24 | М24 | ||||
(700) | 860 | 810 | 775 | 736 | 737 | 762 | 763 | 735 | 736 | 763 | 764 | 24 | 24 | ||||||||||
800 | 975 | 920 | 880 | 841 | 841 | 867 | 867 | 840 | 840 | 868 | 868 | 30 | 30 | М27 | М27 | ||||||||
(900) | 1075 | 1020 | 980 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
1000 | 1175 | 1120 | 1080 | 28 | 28 | ||||||||||||||||||
1200 | 1375 | 1320 | 1280 | 32 | 32 | ||||||||||||||||||
1400 | 1575 | 1520 | 1480 | 36 | 36 | ||||||||||||||||||
1600 | 1785 | 1730 | 1690 | 40 | 40 | ||||||||||||||||||
(1800) | 1985 | 1930 | 1890 | 44 | 44 | ||||||||||||||||||
2000 | 2190 | 2130 | 2090 | 48 | 48 | ||||||||||||||||||
(2200) | 2405 | 2340 | 2295 | 33 | 33 | 52 | 52 | 6 | М30 | М30 | |||||||||||||
2400 | 2605 | 2540 | 2495 | 56 | 56 | ||||||||||||||||||
(2600) | 2805 | 2740 | 2695 | 60 | 60 | ||||||||||||||||||
(2800) | 3035 | 2960 | 2910 | 36 | 39 | 64 | 64 | М33 | М36 | ||||||||||||||
3000 | 3240 | 3160 | 3110 | 68 | 68 |
Таблица 3
Py 0,6 МПа (6 кгс/см2)
Размеры, мм
Проход условный Dy | D | D1 | D2 | D3 | D4 | D5 | D6 | d | n | h | h1 | h2 | B | Номин | |||||||||
Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | ||||||
10 | 75 | 50 | 35 | 20 | 19 | 30 | 29 | 19 | 18 | 31 | 30 | 11 | 11 | 4 | 4 | 2 | 4 | 4 | 3 | 3 | 60 | М10 | М10 |
15 | 80 | 55 | 40 | 25 | 23 | 35 | 33 | 24 | 22 | 36 | 34 | 65 | |||||||||||
20 | 90 | 65 | 50 | 32 | 33 | 46 | 43 | 31 | 32 | 47 | 44 | 70 | |||||||||||
25 | 100 | 75 | 60 | 39 | 41 | 53 | 51 | 38 | 40 | 54 | 52 | 75 | |||||||||||
32 | 120 | 90 | 70 | 49 | 49 | 63 | 59 | 48 | 48 | 64 | 60 | 14 | 14 |
www.12821-80.ru
