Гост 12820 80 плоские фланцы: ГОСТ 12820-80 —ФЛАНЦЫ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ / ГОСТы / Документация

Фланцы плоские от Петротех СПб фото2

Фланцы плоские от Петротех СПб фото 4

Фланцы плоские приварные применяются для соединения труб, установки насосов, клапанов, затворов в инженерных линиях трубопроводов. Плоские фланцы применяются в качестве стыковочных деталей для патрубков емкостей и резервуаров, теплообменных и других аппаратов для давлений рабочей среды не более 25 кгс/ см2 (2,5 Мпа).   Диаметры плоских фланцев ГОСТ 12820 от Ду10 до Ду2400. Для плоских приварных фланцев установлен температурный диапазон рабочей среды от – 70 до 300 градусов.

 Плоские фланцы. Таблица размеров с максимально допустимыми давлениями.

Фланцы плоские приварные фото

Основные методы производства приварных плоских фланцев:

• Вырезка заготовки из листового металлопроката
• Ковка
• Штамповка
• Гибка полосы металла со сваркой места соединения
• Фланцы плоские сварные секторами с последующей проваркой стыков

Способ производства зависит от оборудования производителя и требований к техническим прочностным характеристикам изделия согласно проектной документации или месту монтажа.

Самыми распространенными для производства приварных фланцев материалами стали являются углеродистые и низколегированные стали:

• Ст 20, 40, 40Х, 09Г2С, вст3сп2

Для изготовления нержавеющих фланцев используют  высоколегированные стали марок:

• 08Х18Н10Е, 12Х18Н10Т

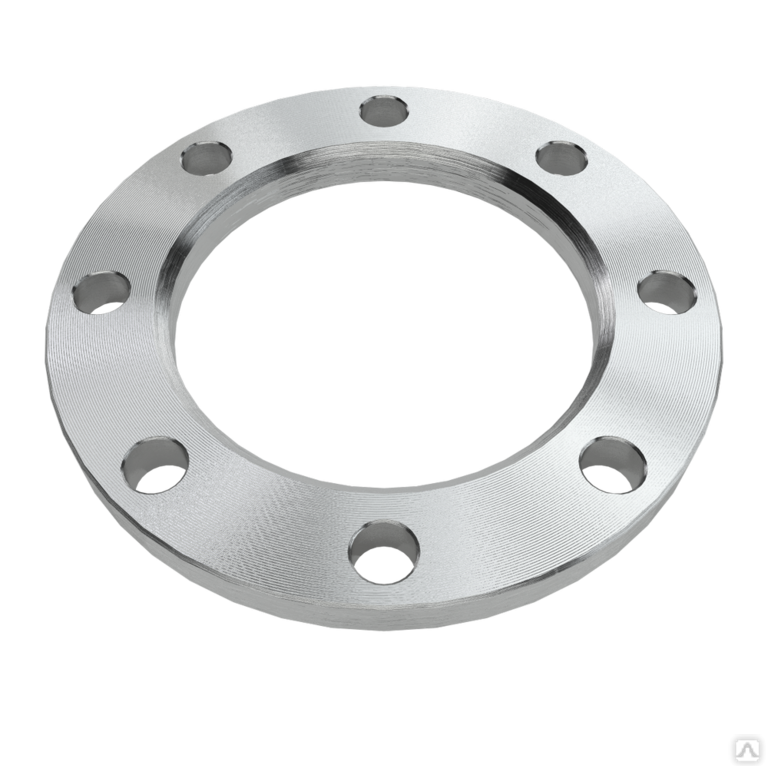

Фото плоского фланца

Плоские приварные фланцы больших размеров изготавливаются из секторов листового металла. Нарезанные из листа металла секторы, имеют специальные угловые стыки на торцах, которые позволяют провести качественную проварку соединения при сборе секторов в кольцо для дальнейшей обработки на карусельном или токарном станке. Изготовления плоского фланца большого диаметра секторами, требует специального оборудования и квалификации рабочего персонала.

Небольшие диаметры изготавливаются из заготовок или круга на токарных станках со специальной обработкой зеркала поверхности под прокладку.

Гост 12820 -80 для приварных плоских фланцев больших размеров рекомендует расточку внутренних отверстий по фактическому наружному диаметру трубы с зазором до 2.5 мм по всей окружности.

Фланцы плоские приварные ГОСТ 12820 обычно изготавливаются с поверхностями под  уплотнительную прокладку исполнений 1, 2, 3. В отдельных случаях возможно изготовление исполнений 4, 5, 8, 9.

Исполнение 1 – фланец с соединительным выступом

Исполнение 2 – фланец с выступом

Исполнение 3 – фланец с впадиной

Исполнения 2 и 3 образуют сопряженную пару  для более плотного соединения. Используются для давлений больше 10кгс/ см2.

Фланец стальной. Исполнение 1 с соединительным выступом фото

Фланец стальной Исполнение 2,3 фото

Типы исполнений поверхностей приварных фланцев под уплотнительную прокладку: ГОСТ 12815-80

Маркировка наносится на боковую поверхность фланца и указывает тип уплотнительной поверхности под прокладку, условный диаметр, давление, марку стали и номер ГОСТа.

Пример условного обозначения плоского фланца с соединительным выступом  ГОСТ 12820:

Фланец плоский приварной  исп 1 ,круглый,  Ду100 мм, на давление Ру16 из стали 20:

1-100- 16 Ст20 ГОСТ 12820 -80

Фланец приварной плоский нержавеющий с соединительным выступом  Ду 200 мм, на давление 6 из нержавеющей стали 12Х18Н10Т, исп 1:

1-200- 6 Ст 12Х18Н10Т ГОСТ 12820 -80

Фланец плоский приварной Ду 150, Pу 10, исп 2 (фланец с выступом), вст3сп2:

2- 150- 10 вст3сп2 ГОСТ 12820 -80

Фланец плоский приварной Ду 150, Ру 10, исп 3 фланец с впадиной, вст3сп2:

3- 150- 10 вст3сп2 ГОСТ 12820 -80

Размеры плоских фланцев ГОСТ 12820 -80, вес, обработку поверхностей, крепеж, прочую техническую информацию Вы можете уточнить

 Фланцы плоские приварные на Pу от 0. 1 до 2.5 МПа (от 1 до 25 кгс/см2)

Конструкция и размеры фланцев  ГОСТ 12820-80.

Купить фланцы плоские приварные требуемых размеров и характеристик, получить техническую консультацию!

ОФОРМИТЬ ЗАЯВКУ НА СТР. «КОНТАКТЫ»

Фланцы ГОСТ 12820 сопровождаются необходимыми сертификатами и паспортами.

Гарантийный срок — 1 год с момента продажи.
