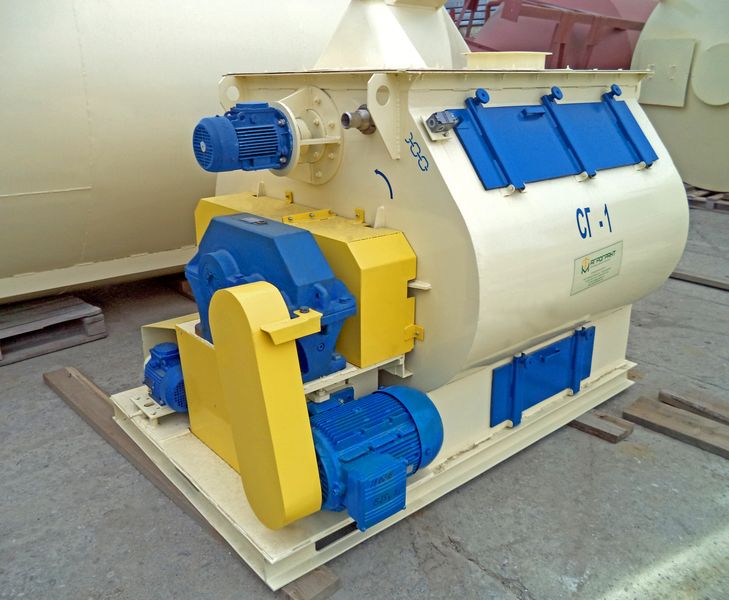

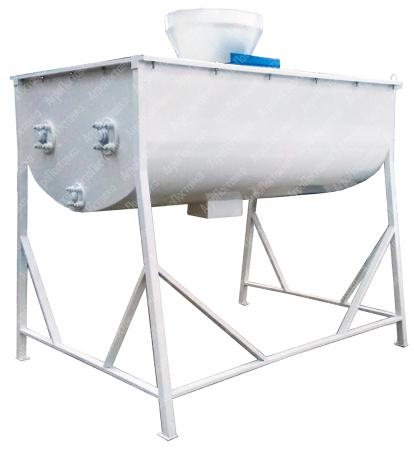

Горизонтальный двухвальный смеситель MO-2

На складе

2800000.00р.

Краткое описание

Горизонтальный двухвальный смеситель МО-2: Технические характеристики

Модель

A

B

C

D

E

F

G

Полезный объем, м³

Мощность, кВт

скорость, об/мин

Вес, кг

MO2-10

2700

1650

1330

670

1150

220

3450

2,2

2×11

27

4600

MO2-20

3100

2350

1700

900

1600

270

4250

5

2×18,5

23

5200

MO2-30

3500

2450

1800

900

1850

330

4750

6,5

2×30

22

7400

MO2-40

4400

2550

2000

1000

1750

320

5650

8,6

2×37

18

9200

MO2-50

4500

2750

2150

1100

1900

320

6100

10,4

2×45

17

11550

MO2-75

5000

3160

2250

1150

2200

380

6800

15

2×55

15

14600

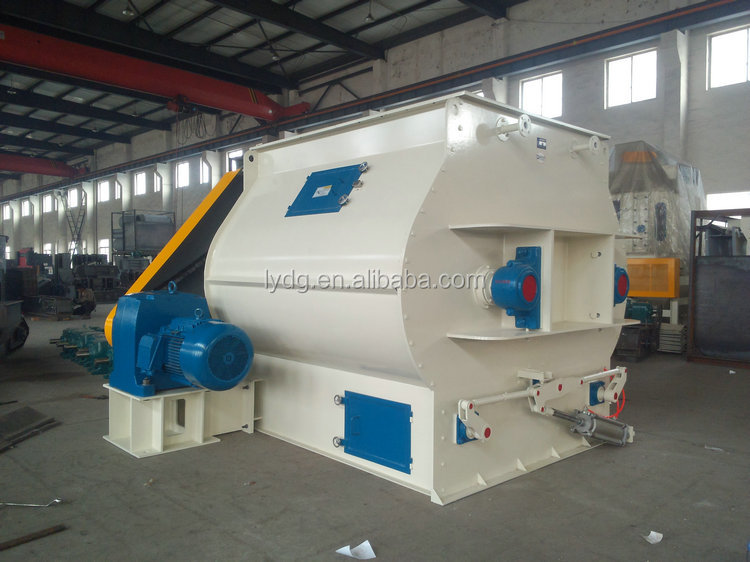

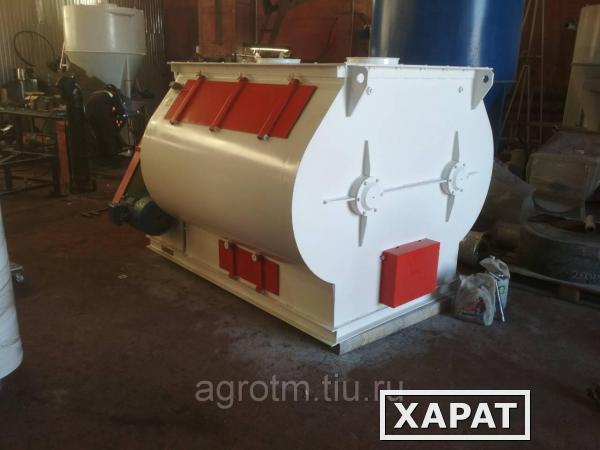

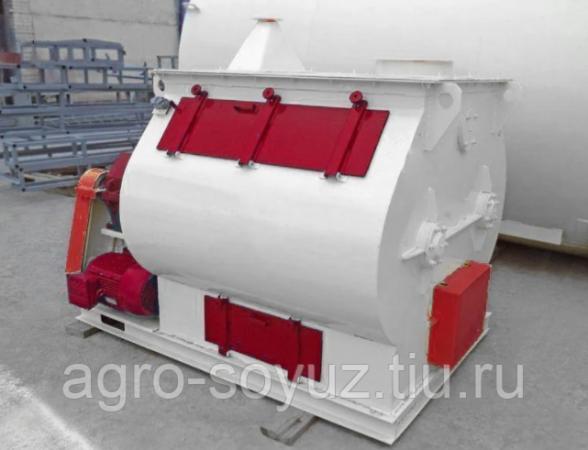

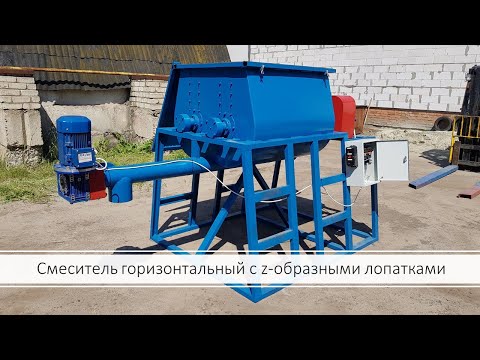

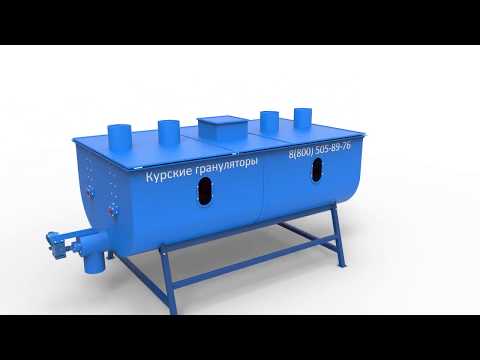

ГОРИЗОНТАЛЬНЫЙ СМЕСИТЕЛЬ, ДВУХВАЛЬНЫЙ

Горизонтальные двухвальные лопастные смесители предназначены для смешивания порошковидных и гранулированных компонентов различного вида. В агропромышленном секторе смесители такого типа применяются в первую очередь для смешивания мучнистых продуктов, витаминных добавок, корма для домашних животных и зерновых. Предлагаем различные модели с емкостью от

2.200 л до 15.000 л.

ГОМОГЕННОСТЬ СМЕШИВАНИЯ

Двухвальный горизонтальный смеситель с регулируемыми вертикальными лопатками

Изобретение относится к области машиностроения, где происходит перемешивание исходных компонентов в однородную массу, и может быть использовано в сельском хозяйстве и других отраслях промышленности. В двухвальном смесителе лопатки входят в комплекты сборочных узлов, которые закреплены на каждой из четырех сторон вдоль горизонтальных квадратных валов по длине смесителя и имеют круглые концевики, установленные в цилиндрических корпусах с шариковыми закрытыми подшипниками. При этом на верхнем конце каждого вертикального концевика в прорезях закреплена лопатка, которая выполнена в виде радиальных пластин толщиной не менее чем 10 мм, шириной не более 80 мм, а нижний конце каждого хвостовика изготовлен в виде червяка с отфрезерованными эвольвентными зубьями, которые обеспечивают возможность поворота лопаток в вертикальной плоскости на 30°, 45° и 60°, по результатам объемной плотности сыпучих материалов соответственно 0,30, 0,55 и 0,75 т/м3, причем вращение горизонтальных круглых валов привода поворота лопаток и квадратных трубных валов смесителя осуществляется от электродвигателей. Достигается однородность смешивания не менее 98%. Изобретение обеспечивает повышение надежности комплектов сборочных узлов и снижение металлоемкости и энергоемкости всего процесса соответственно более чем на 25% и 35%. 2 ил.



Изобретение относится к области машиностроения, где происходит перемешивание исходных компонентов в однородную массу, и может быть использовано в сельском хозяйстве и других отраслях промышленности.

Известны лопастные смесители с вертикальным цилиндрическим корпусом, в которых продукт обычно перемешивается при периодической его загрузке (www/agro-mash.ru/alfav/ust_smesh_smes.htm.2006). Это смесители с наиболее высоким уровнем равномерности перемешивания, в отличие от горизонтальных и вертикальных шнековых смесителей.

Недостатком таких смесителей является высокая энергоемкость и металлоемкость процесса смешивания.

Известен одновальный горизонтальный смеситель, внутри которого размещен полый вал, вдоль которого расположены стойки с лопатками, жестко соединенными с зубчатыми элементами, взаимодействующими с нарезкой подвижного стержня, расположенного внутри вала, зубчатые элементы установлены на валу шарнирно, а стержень выполнен в виде рейки, установленной с возможностью возвратно-поступательного движения (а. с. СССР №1766478 А1, кл. B01F 7/04, 1992). Кроме того, лопатки выполнены из упругого материала.

Недостатком известного смесителя является низкая надежность рабочих органов и завышенная металлоемкость.

Наиболее близким по технической сущности и достигаемому результату является конструкция двухвального горизонтального смесителя с лопатками, которые размещены асимметрично относительно осей стержней, а поверхность их атакующего оперения меньше поверхности хвостового оперения, при этом лопатки установлены на концах стержней и имеют возможность углового поворота вокруг своих осей, с использованием упругих элементов и предварительной закруткой винтовых пружин (а.с. СССР №1151284, МПК В01 7/04. Бюл. №15, 1985 г.).

Недостатком известной конструкции смесителя является сложность в изготовлении и сборке механизма поворота ассиметричных лопаток, а также низкая надежность их работы, при этом интенсивность перемешивания исходных компонентов достигается только в зоне работы лопаток, а не во всем объеме смешивания.

Кроме того, при создании инновационных смесителей с регулируемыми системами необходимы приборы для управления рабочими органами и для контроля сыпучих материалов. Известно, что для оперативного метода измерения и определения объемной плотности сыпучих материалов применяются микроволновые технологии и современные приборы (htth://rusautomation.ru/stati/opredelenie-ob_emnoy-plotnosti-syp-at) (разработка немецкой компании SWR engineering — прибор Dens-M).

Задачей предлагаемого изобретения является повышение однородности смешивания, надежности конструкции рабочих органов смесителя, а также снижения металлоемкости и энергоемкости при выполнении всего объема перемешивания компонентов.

В результате использования в изобретении эвольвентной передачи и электродвигателей с известными датчиками контроля и индикаторами положения лопаток в вертикальной плоскости в предлагаемом двухвальном горизонтальном смесителе с регулируемыми вертикальными лопатками нижний конец каждого хвостовика сборочных узлов изготовлен в виде червяка с отфрезерованными эвольвентными зубьями, которые за счет сцепления с большими цилиндрическими шестернями, закрепленными на горизонтальных цилиндрических валах смесителя, обеспечивают возможность плавного разворота лопаток в вертикальной плоскости. При этом повышается однородность смешивания при выполнении всего объема перемешивания компонентов в смесителе с регулированием поворота лопаток в вертикальной плоскости на 30°, 45° и 60° при использовании эвольвентной передачи, которая работает по результатам сигнала электрического датчика, установленного в приборе, с использованием микроволновых технологий, для определения объемной плотности сыпучих материалов соответственно 0,30, 0,55 и 0,75 т/м3 при одновременном ее контроле и измерении в процессе загрузки в смеситель.

Предложенная конструкция сборочных узлов лопаток обеспечивает повышение надежности комплектов сборочных узлов и однородности смешивания не менее 98%, что в целом снижает металлоемкость и энергоемкость всего процесса соответственно более чем на 25% и 35%.

Технический результат достигается тем, что в двухвальном горизонтальном смесителе с регулируемыми вертикальными лопатками, содержащем корпус с загрузочным и выгрузным окнами и лопатки для перемешивания с возможностью их углового поворота, согласно изобретению на каждой из четырех сторон двух горизонтальных валов смесителя, изготовленных из металлической квадратной трубы, а по всей их длине установлены диаметрально, со смещением на ширину лопаток, не менее чем на 80 мм, по четыре комплекта сборочных узлов, в каждом из них имеются выполненные из металла круглые вертикальные концевики, которые установлены в корпусе с закрытыми шариковыми подшипниками, также на верхнем конце каждого концевика в прорезях закреплена лопатка, изготовленная в виде радиальной пластины толщиной не менее чем 10 мм и шириной не менее 80 мм, кроме того, в середине каждого концевика выточена кольцевая проточка, которая предназначена для фиксации концевика в вертикальной плоскости крышкой с отверстием в центре и выполнена из двух половинок для перекрытия вырезанных монтажных квадратных окон в квадратной трубе, а нижний конец каждого хвостовика изготовлен в виде червяка с отфрезерованными эвольвентными зубьями, которые обеспечивают возможность поворота лопаток в вертикальной плоскости на 30°, 45° и 60°, в зависимости от объемной плотности сыпучих материалов, соответственно 0,30, 0,55 и 0,75 т/м3, которую определяет и фиксирует прибор при одновременном измерении в процессе их загрузки в смеситель в потоке, причем вращение горизонтальных круглых валов привода поворота лопаток и квадратных трубных валов смесителя осуществляется от электродвигателей, при этом зубья червяка зацепляются с аналогичными эвольвентными зубьями больших цилиндрических шестерен, которые выполнены в виде плоских цилиндров с круглыми фланцами и закреплены уже на горизонтальных цилиндрических валах, при этом ось валов концевиков перекрещивается на 90° с осью горизонтальных цилиндрических валов, а каждая лопатка в сборочных узлах своими нижними торцами закрепляется в верхних прорезях концевиков не менее чем двумя горизонтальными болтами с гроверными шайбами, а створки крышки для перекрытия вырезанных монтажных окон в квадратной трубе закрепляются не менее чем десятью потайными винтами, кроме того, лопатки сборочных узлов расположены диаметрально по всей длине валов в корпусе смесителя со смещением на их ширину и установлены заточенными ребрами не менее чем 15° навстречу друг другу от торцевых стенок смесителя до центра его корпуса, что позволяет активизировать конвективное послойное перемешивание компонентов и ускорить процесс выгрузки из смесителя приготовленного корма.

Сущность предлагаемого изобретения поясняется фиг. 1 и фиг. 2.

На фиг. 1 изображена конструктивная схема смесителя со снятой передней крышкой и показан вырез крепления сборочного узла лопаток на горизонтальных квадратных валах. На фиг. 2 изображены рабочие органы смесителя по стрелке А и показаны сборка концевиков валов и увеличенный фрагмент установки углов лопаток.

Предлагаемый двухвальный горизонтальный смеситель с регулируемыми вертикальными лопатками (фиг. 1) содержит корпус 1 смесителя с загрузочными патрубками 2, конусный бункер 24, в котором установлен прибор для определения в потоке объемной плотности сыпучих компонентов, а в центре корпуса 1 смесителя имеется выгрузной бомболюк со створками 3, которые открываются от двух электродвигателей 25. В корпусе 1 смесителя расположены два горизонтальных вала 4, которые изготовлены из квадратной металлической трубы 5, а на каждой ее стороне закреплены сборочные узлы 6 с регулируемыми лопатками 7 (фиг. 2) шириной и толщиной соответственно не менее 80 и 10 мм. Конструктивно сборочные узлы 6 (фиг. 1) включают лопатки 7, каждая из которых своими нижними торцами закреплена не менее чем двумя горизонтальными болтами, в верхних прорезях каждого концевика 9, изготовленного из круглого металла. Лопатки 7 расположены диаметрально по всей длины валов в корпусе смесителя со смещением на величину ширины вертикальных лопаток.

Кроме того, в середине каждого концевика 9 выточена кольцевая проточка 10, предназначенная для фиксации концевиков в вертикальной плоскости крышкой 8, которая выполнена из двух половинок и закрепляется не менее чем четырьмя потайными винтами, на поверхностях каждой из сторон по всей длине двух валов, изготовленных из квадратной металлической трубы 5, при этом крышка 8 имеет металлические прокладки и закрывает вырезанные монтажные квадратные окнах в трубе 5.

Также на нижнем конце каждого хвостовика из концевиков 9 выточен и изготовлен червяк 11 с отфрезерованными эвольвентными зубьями. При этом концевики 9 сборочных узлов 6 установлены в цилиндрических корпусах с шариковыми закрытыми подшипниками и монтируются на каждой плоскости крышки 8 квадратной трубы 5, выполненной в виде двух горизонтальных валов 4. При осуществлении монтажа червяк 11 зацепляется с аналогичными эвольвентными зубьями большой цилиндрической шестерни 12, которая изготовлена из металла и закреплена уже на двух горизонтальных цилиндрических валах 13, а последние устанавливаются внутри квадратных труб 5.

Квадратные металлические трубы 5 имеют хвостовики 14 (фиг. 2), которые установлены в подшипниках 15 на наружных поверхностях левой передней 16 и правой задней 17 стенках корпуса 1 смесителя. Горизонтальные цилиндрические валы 13 монтируются внутри квадратных труб 5 и имеют также свои хвостовики 18, которые установлены в подшипниках 19 на внутренних стенках 16, 17 корпуса 1 смесителя, при этом правые хвостовики 14 квадратных труб 5 соединяются с электродвигателем 20 через редуктор 21, который имеет две цилиндрические прямозубые шестерни и частотный регулятор оборотов, а цилиндрические валы 13 уже своими левыми хвостовиками 18 соединяются с соответствующими электродвигателями 22 и 23, которые имеют датчики контроля положения лопаток в вертикальной плоскости и индикаторы контроля установки их на 30°, 45° и 60°. Нижний конец каждого концевика 9 сборочных узлов изготовлен в виде червяка с отфрезерованными эвольвентными зубьями и зацепляется с большими цилиндрическими шестернями 12, закрепленными на горизонтальных цилиндрических валах 13 смесителя. При этом ось концевиков 9 (фиг. 1) перекрещивается на 90° с осью горизонтальных цилиндрических валов 13. В бункере 24 (фиг. 1) установлен прибор с электрическим датчиком по одновременному измерению и контролю объемной плотности сыпучих материалов соответственно 0,30, 0,55 и 0,75 т/м3 в процессе их загрузки в смеситель в потоке. Для выгрузки приготовленного корма корпус 1 смесителя имеет выгрузной бомболюк со створками 3, которые открываются с использованием двух электродвигателей 25.

Работает предлагаемое устройство следующим образом. Необходимое количество ранее взвешенных и отдозированных сыпучих измельченных компонентов для выполнения процесса смешивания поступает в конусный бункер прибора 24 для определения в потоке объемной плотности сыпучих компонентов, далее они самотеком ссыпаются через загрузочные патрубки 2 в корпус 1 двухвального корытообразного смесителя и попадают в зону вращения двух горизонтальных валов 4, которые изготовлены из квадратной металлической трубы 5 с закрепленными на каждой из ее сторон вдоль валов сборочных узлов 6 регулируемыми лопатами 7, которые разворачиваются с использованием эвольвентной передачи. Вертикальные лопатки 7 сборочных узлов 6 расположены диаметрально по всей длине валов в корпусе смесителя со смещением на величину их ширины, при этом заточенные ребра лопаток не менее чем 15° установлены навстречу друг другу от торцевых стенок 16 и 17 (фиг. 2) до центра корпуса 1 смесителя, что позволяет активизировать конвективное послойное перемешивание компонентов, ускорить процесс выгрузки приготовленного корма и обеспечить повышение надежности комплектов сборочных узлов.

Регулировка лопаток 7 на угол атаки 30°, 45° и 60° производится от валов сборочных узлов 9, которые вращаются в вертикальной плоскости с использованием эвольвентной передачи, и приводом от двух электродвигателей 22 и 23, в торцах валов которых со стороны крыльчаток установлены датчики положения и индикаторы контроля поворота лопаток 7 в вертикальной плоскости. При этом разворачивание валов сборочных узлов 9 с лопатками 7 на требуемый угол атаки осуществляется по результатам электрического сигнала, полученного в известном приборе, при одновременном измерении и контроле в потоке объемной плотности сыпучих материалов соответственно 0,30, 0,55 и 0,75 т/м3, с применением микроволновых технологий, в процессе загрузки их в смеситель. Привод двух горизонтальных квадратных валов 5 смесителя уже осуществляется от электродвигателя 20 через редуктор 21. Приготовленные кормосмеси выгружаются внизу смесителя через выгрузной бомболюк, створки 3 которого открываются с использованием двух электродвигателей 25.

Предложенная конструкция смесителя обеспечивает повышение надежности комплектов сборочных узлов и однородности смешивания не менее 98%, что в целом снижает металлоемкость и энергоемкость всего процесса соответственно более чем на 25% и 35%.

Двухвальный горизонтальный смеситель с регулируемыми вертикальными лопатками, содержащий корпус с загрузочным и выгрузным окнами и лопатки для перемешивания с возможностью их углового поворота, отличающийся тем, что на каждой из четырех сторон двух горизонтальных валов смесителя, изготовленных из металлической квадратной трубы, а по всей их длине установлены диаметрально, со смещением на ширину лопаток, не менее чем на 80 мм по четыре комплекта сборочных узлов, в каждом из них имеются выполненные из металла круглые вертикальные концевики, которые установлены в корпусе с закрытыми шариковыми подшипниками, также на верхнем конце каждого концевика в прорезях закреплена лопатка, изготовленная в виде радиальной пластины толщиной не менее чем 10 мм и шириной не менее 80 мм, кроме того, в середине каждого концевика выточена кольцевая проточка, которая предназначена для фиксации концевика в вертикальной плоскости крышкой с отверстием в центре и выполнена из двух половинок для перекрытия вырезанных монтажных квадратных окон в квадратной трубе, а нижний конец каждого хвостовика изготовлен в виде червяка с отфрезерованными эвольвентными зубьями, которые обеспечивают возможность поворота лопаток в вертикальной плоскости на 30°, 45° и 60°, в зависимости от объемной плотности сыпучих материалов соответственно 0,30, 0,55 и 0,75 т/м3, которую определяет и фиксирует прибор при одновременном измерении в процессе их загрузки в смеситель в потоке, причем вращение горизонтальных круглых валов привода поворота лопаток и квадратных трубных валов смесителя осуществляется от электродвигателей, при этом зубья червяка зацепляются с аналогичными эвольвентными зубьями больших цилиндрических шестерен, которые выполнены в виде плоских цилиндров с круглыми фланцами и закреплены уже на горизонтальных цилиндрических валах, при этом ось валов концевиков перекрещивается на 90° с осью горизонтальных цилиндрических валов, каждая лопатка в сборочных узлах своими нижними торцами закрепляется в верхних прорезях концевиков, не менее чем двумя горизонтальными болтами с гроверными шайбами, а створки крышки для перекрытия вырезанных монтажных окон в квадратной трубе закрепляются не менее чем десятью потайными винтами, кроме того, лопатки сборочных узлов расположены диаметрально по всей длине валов в корпусе смесителя со смещением на их ширину и установлены заточенными ребрами не менее чем 15° навстречу друг другу от торцевых стенок смесителя до центра его корпуса, что позволяет активизировать конвективное послойное перемешивание компонентов и ускорить процесс выгрузки из смесителя приготовленного корма.

Смеситель с горизонтальным валом — смесительные системы

Смесители с горизонтальным валом Praschak, выбранные производителями тяжелых бетонных изделий, признаны за качество продукции и надежность и долгий срок службы. Теперь доступны со спиральными лезвиями или лопастями для влажных или сухих материалов.

Технические характеристики
Емкости
Модели
Приложения

Смесительный бак

  • Стенка барабана 1/4” на моделях 8, 16, 21 и 30
  • Стенка барабана 5/16” на моделях 54 и 81
  • Торцевые пластины 1/2 дюйма для моделей 8, 16, 21, 30 и 54
  • Торцевые пластины 3/4” на модели 81
  • Слив 3 дюйма в центре днища бака

Вкладыши

  • Литые вкладыши из никель-хард
  • Боковые накладки из износостойкой стали
  • Все сменные сегменты с болтовым креплением

Вал в сборе

  • Литые лопасти для смешивания NI-Hard (или спиральная лопасть)
  • Боковые стеклоочистители из износостойкой стали
  • Сменные защитные кожухи для вала
  • Герметичные самоустанавливающиеся опорные подшипники
  • Масленка с визуальным индикатором уровня и подпружиненным дозатором для надлежащей смазки

Уплотнения вала

  • Первичное двойное лабиринтное уплотнение и вторичное уплотнение «кошка»
  • Разборная конструкция для обслуживания в полевых условиях
  • Оба уплотнения продуты смазкой «Vellox 3»
  • 4-точечная выносная смазочная панель

Привод

  • Привод
  • Переходник на валу для моделей 8, 16, 21 и 30
  • Планетарная передача на моделях 54 и 81
  • Вход с ременным приводом
  • Выходной вал соединен непосредственно с валом смесителя

Разгрузочная дверца

  • Расположена в задней части барабана с резиновым уплотнением дверцы
  • Рычажный механизм пневмоцилиндра с выпускным клапаном
  • Клапан регулировки потока для регулировки скорости
  • Лубрикатор воздушной линии и влагоуловитель

Крышка миксера

  • Стальная верхняя крышка
  • Две дверцы на петлях спереди и сзади миксера
  • Двери оснащены блокировочными выключателями «двери закрыты»
  • Двери и верхняя крышка снабжены прокладками для удержания пыли

Краска

  • Одноцветная высококачественная машинная эмаль

Скачать характеристики

Модель Входная емкость Двигатель
  8 8 куб. футов или 800 фунтов 7-1/2 л.с.
 16 16 куб. футов или 1600 фунтов 10 л.с.
 21 21 куб. фут или 2100 фунтов 15 л.с.
 30 30 куб. футов или 3000 фунтов 30 л.с.
 54 54 куб.фута или 5400 фунтов 50 л.с.
 81 81 куб. фут или 8100 фунтов 75 л.с.
Описание / Модель 8 16/21 30 54 81
А 4’-11” 7’-7” 8’-7” 10’-11” 13’-8”
Б 3’-11” 4’-8” 5’-9” 6’-0” 6’-1”
С
3’-9” 5’-2” 5’-8” 6’-1” 6’-4”
Вес миксера 1825 фунтов 3500 фунтов 5500 фунтов 11 000 фунтов 16 000 фунтов



Нажмите на приложение ниже, чтобы узнать, как наш смеситель с горизонтальным валом предлагает уникальные решения для ваших потребностей в смешивании:0303

Пожалуйста, заполните форму ниже.

Последние новости

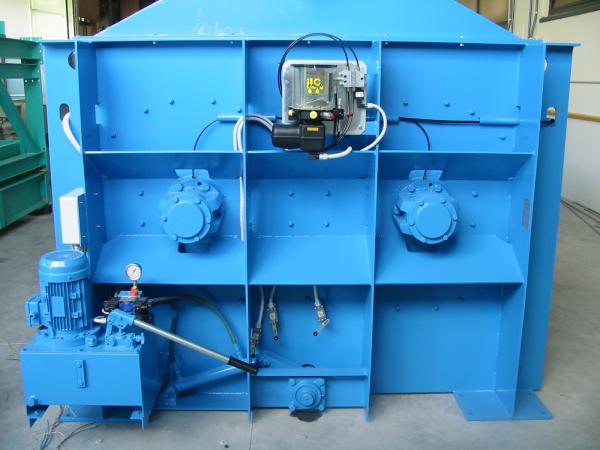

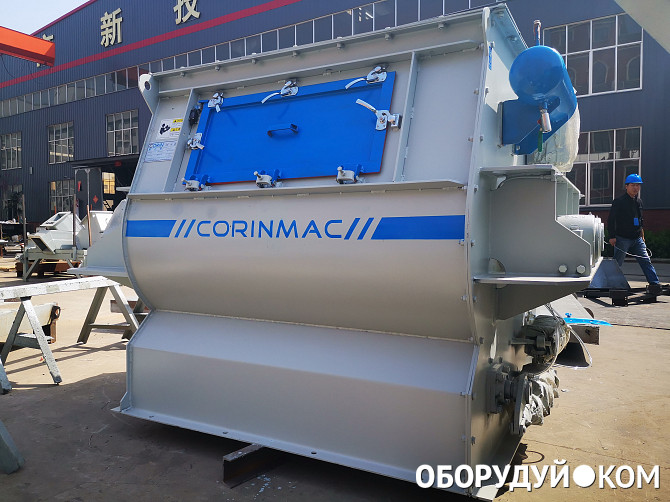

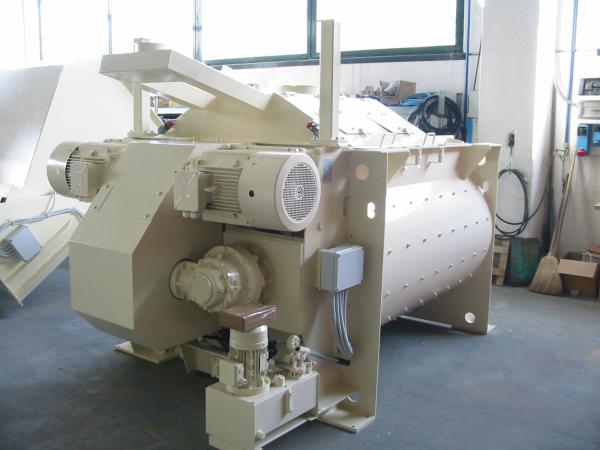

Двухвальный смеситель — смесительные системы

Представляем смесительные системы 4* и 6** куб. ярдов Выход Двухвальный смеситель. Наш двухвальный смеситель разработан с использованием готовых компонентов для простоты обслуживания и обслуживания, включая уплотнения вала с продувкой воздухом, один приводной двигатель, мощные литые стальные смесительные лопасти и гидравлическую разгрузочную заслонку. Смешивание большого объема с высоким усилием сдвига обеспечивает время смешивания от 60 до 9 раз.0 секунд. Смеситель с двумя валами разработан и изготовлен в Америке на нашем предприятии в Пьюоки, штат Висконсин.

* из расчета 164 куб. футов производительность смесителя @ 100 фунтов на кубический фут

** исходя из 245 куб. вместимость смесителя в футах при 100 фунтах на кубический фут

Технические характеристики
Модели
Приложения

Смесительный бак:

  • Смесительный бак изготовлен из стали толщиной 5/16″, цельносварная конструкция, вертикальные торцевые стенки имеют толщину 3/4″.

Вкладыши:

  • Вкладыши барабана имеют толщину 3/4″, твердость по Бринелю 550, литой нихард.
  • Стеновые вкладыши
  • имеют толщину 3/8″, твердость по Бринелю 225.

Смесительные элементы:

  • Чугунные лопасти, смесительные лопасти и настенные скребки отлиты из никель-твердого сплава, твердость 550 по Бринеллю.

Крышка:

  • Четыре (4) дверцы доступа на шарнирах сверху и уплотнены прокладками из пенорезины.
  • Все дверцы снабжены предохранительными выключателями, которые отключают питание привода миксера, если их открыть во время работы миксера.
  • Внутри крышки есть два (2) водораспределительных коллектора для равномерного распределения воды.

Привод:

  • Один электродвигатель, соединенный с набором шкивов, приводит в движение прочный стальной вал, который соединяет угловые редукторы с двумя (2) планетарными приводами, обеспечивая равномерную мощность на каждом из валов смесителя.

Электродвигатель:

  • Один (1) полностью закрытый двигатель с вентиляторным охлаждением (TEFC). 460 вольт, 3 фазы, 60 герц. Соединен с коробкой передач с клиноременной передачей.

Двойные валы:

  • Два (2) 6-дюймовых квадратных стальных смесительных вала, вращающихся в противоположных направлениях
  • Каждый вал поддерживается двумя (2) внешними опорными подшипниками, а валы оснащены уплотнениями для продувки воздухом для предотвращения утечки из смесительной камеры.

Разгрузочная дверца:

  • Перевернутая, рулонная заслонка поворачивается снизу и поддерживается четырьмя (4) опорными подшипниками, установленными на концах, по два (2) на каждом конце, и приводится в действие двумя (2) гидравлическими приводами. цилиндры.
  • Дверь проходит по всей длине миксера и имеет двойное резиновое уплотнение и концевые выключатели.
  • Гидравлическая силовая установка включает трехфазный двигатель 230/460 В, 60 Гц, насос производительностью 5 галлонов в минуту, двойной электромагнитный клапан, предохранительный клапан, резервуар на 5 галлонов, фильтр на 10 микрон, смотровое стекло с термометром, аварийный ручной насос с ручным отключением. клапан для ручного открытия разгрузочного люка.

Краска:

  • Высококачественная машинная эмаль. Проконсультируйтесь с заводом по поводу специальных типов красок и цветов.

Гарантия:

  • Пять (5) лет ограниченной гарантии на редуктор.

Скачать технические характеристики

Модель ТС 4.0 ТС 6.0
Максимальная сухая загрузка
Вместимость
16 000 фунтов.
или 164 куб. футов
Что наступит раньше
24 000 фунтов.
или 245 куб. футов
В зависимости от того, что наступит
первым
Двигатель миксера 200 л.с. 250 л.с.
Разгрузочная дверца
Гидравлический блок питания
Двигатель
5 л.с. 5 л.
