Резервуары низкого давления служат для хранения воды, нефти и нефтепродуктов. В зависимости от положения в пространстве цилиндрические резервуары делят на :
- резервуары вертикальные
- резервуары горизонтальные
Вертикальные цилиндрические резервуары имеют днище, стенку, крышу, эксплуатационное оборудование. В них хранятся нефтепродукты при малой их оборачиваемости (10-12 раз в год). При большей оборачиваемости нефтепродуктов применяются резервуары с плавающей крышей и понтоном .
Вертикальные резервуары применяют для хранения легковоспламеняющихся жидкостей (например, бензина) при объемах до 20000 м3; для хранения горючих жидкостей — до 50000 м3.
Объем вертикальных цилиндрических резервуаров колеблется от 100 до 50000 м3 и более и регламентируется нормальным рядом: 100, 200, 300, 400, 500, 700, 1000, 2000, 3000, 5000, 10000, 20000, 30000 и 50000 м3.
Проектирование резервуаров объемом более 50000 м3 выполняют по индивидуальным техническим условиям. В зависимости от объема и места расположения вертикальные резервуарыподразделяются на три класса:
- класс I — особо опасные резервуары: объемами 10000 м3 и более, а также резервуары объемами 5000 м3 и более, расположенные непосредственно по берегам рек, крупных водоемов и в черте городской застройки;
- класс II — резервуары повышенной опасности: объемами от 5000 до 10000 м3;
- класс III — опасные резервуары: объемами от 100 до 5000 м3.
Крупные резервуары для хранения нефтепродуктов в районах с нормативным весом снегового покрова на 1 м2 горизонтальной поверхности земли до 1,5 кПа включительно могут иметь плавающие крыши без стационарной крыши.
- однодечной конструкции (однодисковые) с герметичными коробами, расположенными по периметру;
- двудечной конструкции (двухдисковые), состоящей из герметичных коробов, образующих всю поверхность крыши;
- поплавкового типа.
Плавающие крыши двудечной конструкции характеризуются непотопляемостью и высокой жесткостью. Однако из-за большой металлоемкости и трудоемкости изготовления они применяются в единичных случаях.
Предлагается плавающая крыша поплавкового типа из рулонных заготовок, в которой повышена плавучесть и жесткость центральной части настила по сравнению с однодечной крышей.
Резервуары с плавающей крышей должны иметь верхнее кольцо жесткости, шириной не менее 800 мм, устанавливаемое на верхнем поясе стенки и используемое в качестве обслуживающей площадки.
Резервуары с плавающей крышей должны иметь верхнее кольцо жесткости, шириной не менее 800 мм, устанавливаемое на верхнем поясе стенки и используемое в качестве обслуживающей площадки. Доступ на плавающую крышу должен обеспечиваться катучей лестницей. Плавающие крыши должны иметь опорные стойки высотой около 1800 мм для осмотра и ремонта крыши и днища, минимум одинлюк-лаз диаметром не менее 600 мм.
В северных снежных районах, а также в районах, где возможны пыльные бури, применяют резервуары со стационарной крышей и понтоном. Понтон состоит из понтонного кольца, обеспечивающего его плавучесть, и центральной части из плоских стальных листов толщиной 4 мм. Понтонное кольцо выполняется из замкнутых коробов или открытых отсеков, разделенных радиальными стенками. Между стенкой резервуара и наружной стенкой понтонного кольца имеется зазор шириной 200…275 мм, который заполняется уплотняющим затвором. Возможны варианты

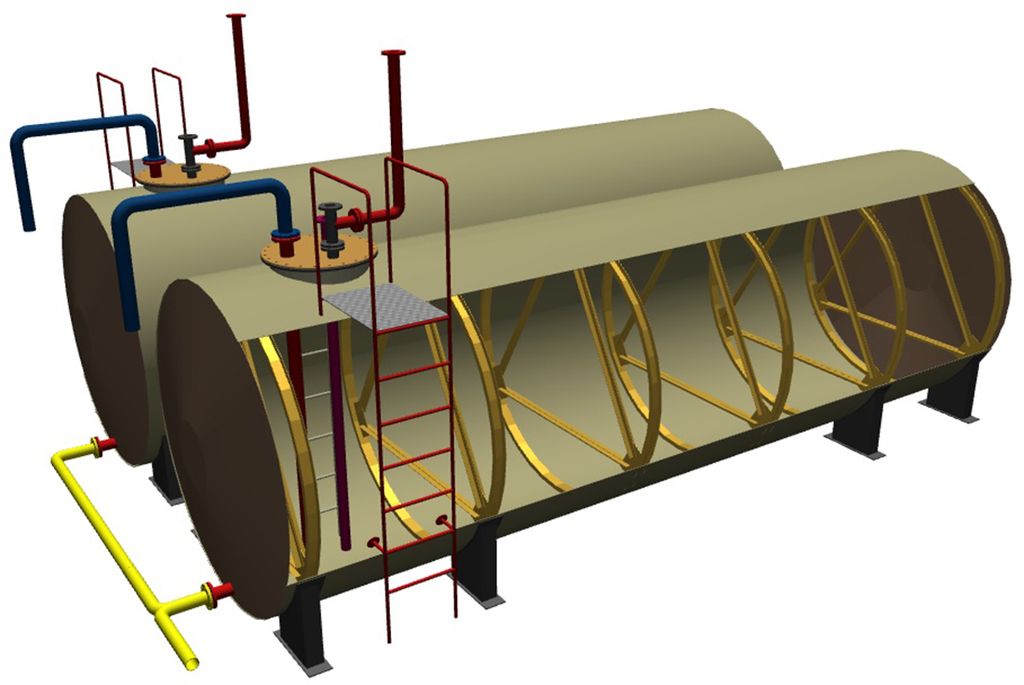

понтонов по типу плавающих крыш.Горизонтальные цилиндрические резервуары предназначены для хранения нефтепродуктов под избыточным давлением до 70 кПа (7000 мм вод. столба). Резервуары имеют простую форму, транспортабельны по железной дороге, что ограничивает диаметр до 3,25 м. В отдельных случаях диаметр резервуара может доходить до 4,0 м. Наибольшее распространение получили резервуары для нефтепродуктов объемом 5, 10, 25, 50, 75 и 100 м3. Горизонтальные резервуары
В этом же разделе:
- Вертикальный резервуар
- Горизонтальные резервуары
- История возникновения резервуаров
- Изготовление резервуаров
- Пожарная безопасность при эксплуатации резервуаров
- Емкости стальные и емкости нержавеющие
- Добыча нефти
- «Черное золото»
- Хранение нефти
- Развитие резервуаростроения
- Проблемы транспортировки нефти и нефтепродуктов
- Пожарные резервуары
- Резервуары горизонтальные стальные РГС наземного расположения
- Монтаж резервуарных металлоконструкций (часть 1)
- Монтаж резервуаров. Подготовительные работы.
(часть 2)
- Монтаж резервуаров (часть 3)
- Тушение пожаров в резервуарых парках
- Технические характеристики резервуаров
- Резервуары и резервуарное оборудование на АЗС
- Номенклатура отечественных стальных резервуаров
- Классификация нефтебаз
- Эксплуатация резервуаров, резервуарных парков
- Определение объема резервуарного парка и выбор типов резервуаров
- Характеристики резервуаров различных типов и объемов (Часть 2)
- Характеристики резервуаров различных типов и объемов (Часть 1)
- Специфические особенности экономики резервуаростроения
- Производственные операции. Наполнение, опорожнение и зачистка резервуаров
- Резервуары повышенного давления
- Планово-предупредительный ремонт резервуаров
58525-14: РГ Резервуары стальные горизонтальные цилиндрические для светлых нефтепродуктов
Назначение
Резервуары стальные горизонтальные цилиндрические для светлых нефтепродуктов РГ (далее — резервуары) предназначены для измерений объема нефтепродуктов.
Описание
Резервуар представляет собой горизонтальный стальной цилиндрический сосуд с коническими или плоскими днищами. Резервуары могут изготавливаться с одним (одностенные) или двумя (двустенные) корпусами. В процессе эксплуатации межстеночное пространство двустенных резервуаров заполняют азотом или жидкостью (тосол, раствор пропиленглико-ля) для контроля герметичности резервуара и повышения пожарной и взрывобезопасности.
Резервуары имеют технологический люк для установки запорной арматуры, подсоединения технологических трубопроводов, средств измерений и контроля уровней топлива и тосола (азота). Резервуар может быть разделен внутренними перегородками для использования нескольких видов топлива.

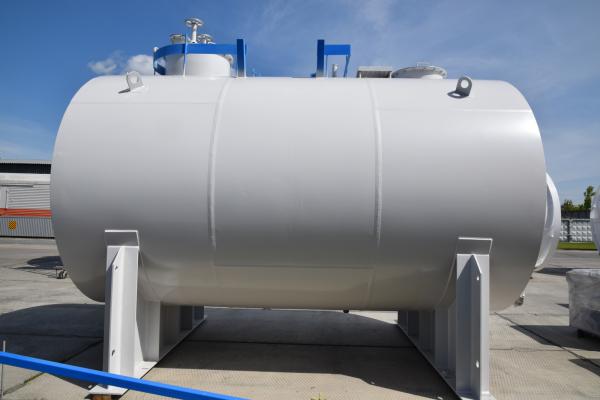

На фото 1 приведен общий вид резервуара.
На рисунке 1 приведено место установки информационной таблички (шильдика) для нанесения оттиска поверительного клейма. Табличка крепится у горловины в зоне технологического колодца и содержит следующие данные:
— товарный знак или наименование предприятия-изготовителя;
— тип резервуара;
— номер ТУ;
— номинальная вместимость;
— рабочее давление;
— масса;
— дата выпуска;
— заводской номер резервуара;
— оттиск поверительного клейма.
Надписи на табличке наносятся резцом или ударным способом.
л
ы_
Рисунок 1. Место установки информационной таблички.
Технические характеристики
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1
Наименование параметра |
|
Рабочее давление, МПа, не более |
0,03 |
Температура окружающей среды при эксплуатации, °С при наземной установке при подземной установке |
от минус 60 до плюс 40 от минус 10 до плюс 35 |
Плотность хранимой жидкости, кг/ м3, не более |
860 |
Пределы относительной погрешности при измерении объема, % |
±0,25 |
Срок службы, лет, не менее |
10 |
Таблица 2
Обозначение резервуара |
Количество корпусов |
Номинальная вместимость, м3 |
Масса, кг не более |
Диаметр наружный, мм, не более |
Длина, мм, не более |
РГ 10 |
1; 2 | 10 |
4000 |
2800 |
10000 |
РГ 15 |
1; 2 |
15 |
6000 |
2800 |
9000 |
РГ 20 |
1; 2 |
20 |
8000 |
3150 |
12000 |
РГ 25 |
1; 2 |
25 |
10000 |
3150 |
12000 |
РГ 30 |
1; 2 |
30 |
12000 |
3150 |
13500 |
РГ 40 |
1; 2 |
40 |
14000 |
3150 |
14000 |
РГ 50 |
1; 2 |
50 |
16000 |
3150 |
14000 |
РГ 75 |
1; 2 |
75 |
20000 |
3150 |
14000 |
РГ 100 |
1; 2 |
100 |
20000 |
3150 |
16000 |
РГ 150 |
1; 2 |
150 |
20000 |
3150 |
18000 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара методом печати.
Комплектность
Комплект поставки резервуара приведен в таблице 3.
Наименование |
Обозначение |
Количество |
Примечание |
Резервуар |
РГ |
1 шт. | |
Колодец технологический |
по конструкторской документации |
для подземного резервуара по требованию | |
Лестница и площадка с ограждением |
1 шт. |
для надземного резервуара по требованию | |
Паспорт |
П ХХХХ.ХХ.ХХ.ПС |
1 шт. | |
Руководство по эксплуатации |
3615-001-59354199РЭ |
1 шт. |
Поверка
осуществляется в соответствии с ГОСТ 8. 346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки. Основные средства поверки:
— эталонный счетчик жидкости, пределы относительной погрешности ±0,15 %;
— эталонный уровнемер, пределы абсолютной погрешности ±1 мм.
Сведения о методах измерений
Методика измерений в руководстве по эксплуатации «Резервуары стальные горизонтальные цилиндрические для светлых нефтепродуктов РГ. 3615-001-59354199РЭ».
Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим для светлых нефтепродуктов РГ
1. ТУ 3615-001-59354199-2004. Резервуары стальные горизонтальные цилиндрические для светлых нефтепродуктов РГ.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
Резервуар стальной цилиндрический горизонтальный, вместимость 20 м3
lass=»black-bg»>
Горизонтальный цилиндрический стальной резервуар емкостью 20 м3 | Евротанкворкс Электронная почта:
info@etw. ee
Телефон/факс:
+372 698 74 66
- Резервуары для хранения »
- Горизонтальные резервуары с одинарной и двойной стенкой »
- Резервуар стальной горизонтальный об.20м³ (HST-20)
Содержание:
- Характеристики нашего стандартного бака HST-20
- Варианты изготовления HST-20
Скачать анкету: PDF Excel
Заказать
Резервуары стальные горизонтальные (ГСТ) являются частью продуктовой линейки нашего завода. Их можно использовать во всех отраслях промышленности для хранения всех видов жидкостей, в том числе и опасных.
Резервуар ГСТ-20 представляет собой цехосварной сосуд вместимостью 20 м3.
Характеристики нашего стандартного бака HST-20
Предлагаем Вам стандартный бак HST-20 нашей разработки.
Мы также можем разработать проектные чертежи в соответствии с вашими конкретными требованиями и изготовить резервуар на их основе.
Резервуар горизонтальный объемом 20 куб.м может быть изготовлен для надземного и подземного размещения. На чертежах можно увидеть их конструктивные особенности.
В зависимости от химического состава хранимого продукта мы подберем оптимальное внутреннее антикоррозийное покрытие.
При необходимости изготовим HST-20 с теплоизоляцией.
Наземный горизонтальный резервуар объемом 20 м³
Подземный горизонтальный резервуар объемом 20 м³
>>>ПОСМОТРИТЕ, КАК МЫ ИЗГОТОВЛЯЕМ ГОРИЗОНТАЛЬНЫЕ РЕЗЕРВУАРЫ
Варианты изготовления HST-20
Одностенный/двустенный вариант:
Горизонтальные резервуары могут быть двустенными (двустенными) и одностенными (одностенными).
Одностенные резервуары, как правило, используются для хранения неагрессивных и экологически чистых жидкостей. Резервуары с двойными стенками — для нефти, нефтепродуктов и опасных химических жидкостей.
При изготовлении двухстенного резервуара пространство между стенками заполняется либо азотом, либо жидким материалом. Пространство заполнено до отказа, а бак оборудован системой герметической откачки.
Требования к жидкому наполнителю:
- Температура вспышки не ниже 100°С;
- Устойчивость к химическим веществам, используемым в схеме резервуара, и хранимому продукту;
- Массовая плотность, превышающая плотность хранимого продукта;
- Способность сохранять свойства при внешних температурах, при которых предполагается эксплуатация бака.
Вариант односекционный/двухсекционный/многосекционный:
Все вышеперечисленные варианты горизонтальных резервуаров могут изготавливаться как с одной, так и с несколькими секциями. Секции образованы специальными перегородками внутри корпуса резервуара. Таким образом, горизонтальный резервуар разделяется на две или более секций, предназначенных для хранения различных типов материалов. При изготовлении двухсекционных или многосекционных резервуаров мы гарантируем герметичность секций.
Общие характеристики:
Основные технические характеристики стальных горизонтальных резервуаров EuroTankWorks объемом 20 м³ в различных вариантах их исполнения приведены в таблице ниже: НАД ЗЕМЛЕЙ ПОДЗЕМНЫЙ одностенная цистерна двустенная цистерна одностенная цистерна бак с двойными стенками Грузоподъемность номинальная, м³ 20,00 20,00 20,00 20,00 Диаметр, м 2,41 2,44 2,41 2,44 Высота по несущим конструкциям, м 2,80 2,83 2,80 2,83 Высота по несущим конструкциям с учетом техобслуживания, м 3,81 3,84 Длина, м 5,52 5,55 5,52 5,55 Общий собственный вес, т 2,76 4,64 2,94 4,82 Количество несущих конструкций 2,00 2,00 2,00 2,00 Толщина корпуса, мм 5,00 5,00 5,00 5,00
Другие объемы бака:
HST-3 < HST-5 < HST-10 < HST-15 < HST-20 > HST-25 > HST-30 > HST-40 > HST-50 > HST-60 > HST-75 > HST-100
Резервуар стальной горизонтальный 20м³ (HST-20)
Под заказ
Исследование реакции выплескивания жидкости в горизонтальных цилиндрических резервуарах | J.

Пропустить пункт назначения навигации
Научно-исследовательские работы
Н. Кобаяши,
Т. Миеда,
Х. Шибата,
Ю. Шинозаки
Информация об авторе и статье
J. Технология сосудов под давлением . Feb 1989, 111(1): 32-38
https://doi.org/10.1115/1.3265637
Опубликовано в Интернете: 1 февраля 1989 г.
История статьи
Получено:
1 августа 1986 г.
Пересмотрено:
31 августа 1988 г.
Онлайн:
5 ноября 2009 г.
- Взгляды
- Содержание артикула
- Рисунки и таблицы
- Видео
- Аудио
- Дополнительные данные
- Экспертная оценка
- Делиться
- Твиттер
- MailTo
Иконка Цитировать Цитировать
Разрешения
- Поиск по сайту
Citation
Кобаяши Н. , Миеда Т., Сибата Х. и Шинозаки Ю. (1 февраля 1989 г.). «Исследование реакции выплескивания жидкости в горизонтальном цилиндрическом
Резервуары». ASME. J. Pressure Vessel Technol . Февраль 1989 г.; 111(1): 32–38.
Расширенный поиск
Экспериментально-аналитическое исследование было проведено для определения
собственные частоты жидкости и результирующие силы выплескивания в горизонтальном
цилиндрические резервуары. В этой статье представлено исследование реакции выплескивания жидкости
высота малых и больших выплескивающихся волн. В первом случае эффективным
метод расчета реакции продольного выплескивания представлен
замена эквивалентного прямоугольного резервуара на горизонтальный цилиндрический резервуар.
Расчетные собственные частоты, высоты выплескивающихся волн и силы выплескивания находятся в
хорошее совпадение с экспериментальными. Отклик поперечного выплескивания также
обсуждалось. В последнем случае импульсные выплескивающие силы наблюдались для
продольное возбуждение, когда выплескивающаяся жидкость попадает в верхнюю часть резервуара.
измеренные силы выплескивания, включая импульсные силы, были больше, чем
расчетные. Для определения максимальной силы выплескивания были проведены эксперименты.
были параметрически проведены с несколькими пропорциями резервуара, уровнями жидкости и
амплитуды возбуждения.
