Спринклерные оросители: виды, модификации и ТТХ

Спринклерные оросительные головки – это дренчерные оросители с герметично закрытым выходным отверстием, что полностью – по всей площади становится свободным при срабатывании/разрушении теплового замка, в качестве которого используют как легкоплавкие полиметаллические элементы, так и колбы из стекла, заполненные термочувствительной смесью, что легко разрушаются при четко заданных значениях температуры от воздействия продуктов процесса горения, горячего воздуха, поднимающихся над очагом возгорания.

Как заказчику – собственнику здания, инвестору, застройщику или субподрядной строительной организации, так и исполнителю – специализированному предприятию, выполняющему проектирование, монтаж, обслуживание автоматических установок пожаротушения (АУПТ), кроме стоимости, эффективности установленного оборудования, крайне важна надежность, гарантия того, что система не сработает при нормальных условиях эксплуатации.

Спринклерные оросители

Виды

Подобные устройства используются с конца XIX столетия, естественно, претерпев значительные изменения в конструктивных особенностях, материалах для изготовления, видах и типах, зависящих от того, где и для тушения чего будут использоваться:

Общего назначения

Монтируется на распределительных линиях (трубопроводах) водяного АУПТ, проложенных, как правило, по потолкам, реже – стенам защищаемых помещений.

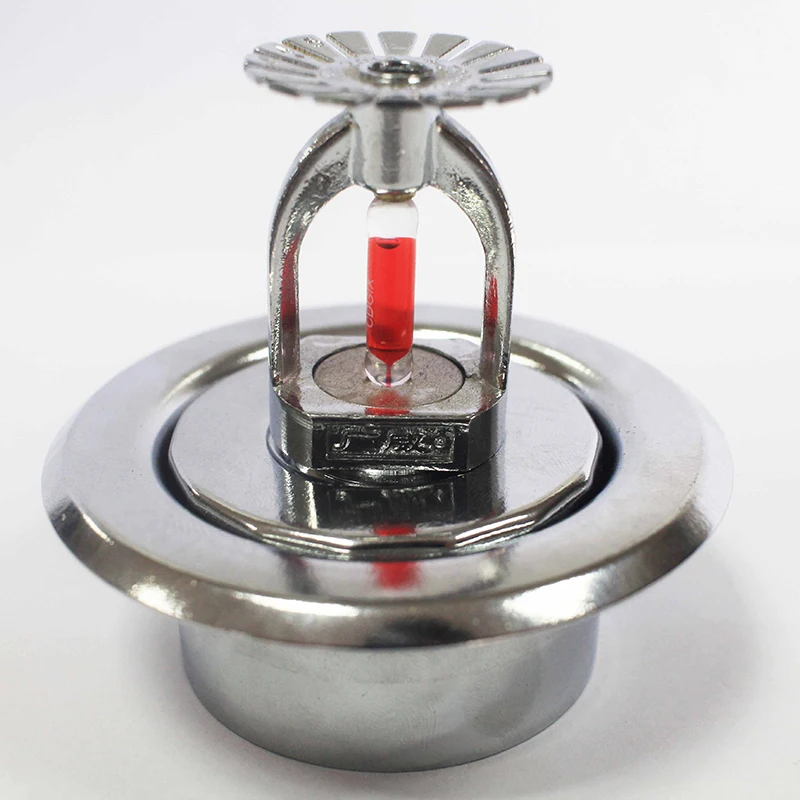

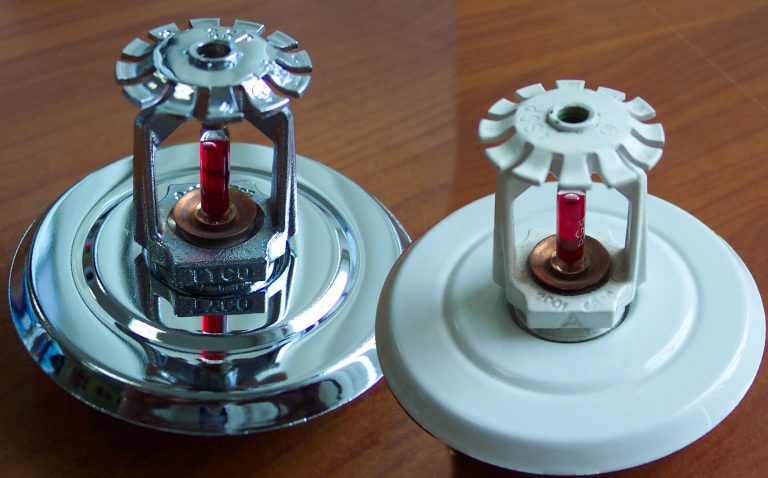

Скрытые

Предназначены для установки заподлицо в подвесные/натяжные потолки или стеновые панели помещений с повышенными требованиями к отделке, дизайну интерьера. Поэтому отверстия в потолках/стенах дополнительно закрываются термочувствительными декоративными крышками. Кроме того, существуют углубленные, потайные способы установки спринклерных оросителей, применяемые в аналогичных целях.

Для пенного пожаротушения

Используются для защиты помещений с высокой пожарной опасностью, наличием ЛВЖ, ГЖ, полимерной, резинотехнической продукции – производств, цехов, участков, складов.

Для водяных завес

Защищающих открытые строительные, технологические проемы, арки, атриумы зданий; разделяющие помещения большой площади на противопожарные отсеки.

Для установок пожаротушения

Подбор спринклерного оросителя, походящего по техническим характеристикам, осуществляется на стадии проектирования на основании расчетов необходимого расхода воды, производительности системы, времени на пожаротушение. Как проектирование, монтаж, наладку, так и обслуживание, замену, ремонт оборудования спринклерных водяных/пенных АУПТ имеют право осуществлять только предприятия/организации, имеющие действующие лицензии МЧС России, допуски СРО (проектирование).

Пенные и водяные

Если основной документ, регулирующий нормы проектирования АУПТ – СП 5.13130.2009, позволяет сделать выбор между видом установки пожаротушения, что напрямую зависит от того насколько пожароопасной является ситуация на защищаемом объекте (свойства веществ/материалов, технологический процесс, оборудование, объемы хранения сырья, готовой продукции), то специалисты проектной организации часто отдают предпочтение тем системам, где в качестве оконечных устройств устанавливаются оросители пенные спринклерные или их не менее эффективные «собратья» – оросители спринклерные водяные.

Выбор между ними зависит от конкретной ситуации.

Стоит разобраться, чем вызвано такое предпочтение, например, перед дренчерными оросителями, также довольно часто используемыми в составе водяных, пенных АУПТ.

Ответ будет таким:

По ГОСТ Р 51043-2002, определяющим требования к оросителям/распылителям АУПТ, использующих в качестве огнетушащего вещества воду или пену, спринклерным оросителем называется устройство с запорным механизмом выходного отверстия, срабатывающим при разрушении теплового замка. Еще недавно в этом качестве чаще всего использовались полиметаллические пластины с заданной температурой плавления, последнее время – запирающие стеклянные колбы с термочувствительным раствором, разрушающиеся при определенном пороге теплового воздействия. В основном это связано с тем, что стекло в отличие от металлических сплавов не подвержено окислению, приводящему при длительном воздействии к хрупкости конструкции теплового замка.

Именно наличие такого устройства, герметично блокирующего подачу воды/пены до появления опасного фактора – высокой температуры над первичным очагом пламени, отличает пожарные оросители спринклерные от других похожих оконечных устройств АУПТ, например, дренчерных головок-форсунок.
Спринклерной установке в отличие от газовой, порошковой, аэрозольной, той же дренчерной АУПТ, абсолютно не нужна побудительная система, чаще всего технически реализованная как автоматическая пожарная сигнализация, устанавливаемая в тех же помещениях, где смонтированы оконечные устройства пожаротушения. Потому что спринклерные оросители вполне самодостаточны – незамедлительно обнаруживают пожар и моментально приступают к его локализации, ликвидации. Можно назвать – «два в одном».

Важно!!! Кроме экономии из-за отсутствия необходимости проектировать, приобретать оборудование, приборы; монтировать и обслуживать АПС в составе АУПТ; спринклерные оросители отличаются высокой надежностью, качеством изготовления, очень низким процентом случайного срабатывания. На практике почти все такие экстраординарные случаи вызваны непреднамеренными механическими повреждениями спринклеров, рано или поздно приведшими к чрезвычайной ситуации.

И в этих случаях само устройство, принцип, тактика срабатывания спринклерной АУПТ таковы, что вскроется только поврежденное оконечное устройство, нанеся минимальный материальный ущерб собственнику/арендатору, «удар по нервам» дежурному персоналу, специалистам обслуживающей организации, но без заливания водой или пеной полной площади защищаемого помещения со всем его содержимым, как это происходит, например, при работе дренчерных установок или порошком – порошковых систем, принося несоотносимые последствия.

Схема работы спринклерной системы

Технические характеристики

Существуют различные производители оборудования АУПТ, в числе которых спринклерные оросители. Технические характеристики некоторых из них приведены ниже:

Tyco. Компания производит спринклерные оросители TY стандартного реагирования с плоской/вогнутой розеткой вниз/вверх, со стеклянной разрушаемой колбой 5 мм для систем водяного пожаротушения. Производительность – 80 л/мин при максимальном рабочем давлении 1,21 МПа. Присоединительная резьба – 15 мм. Диапазон температуры срабатывания – 6 градаций от 57 до 182℃ с соответствующим цветом используемой термочувствительной колбы. Варианты исполнения корпуса: бронза, с покрытием – белый, хромированный.

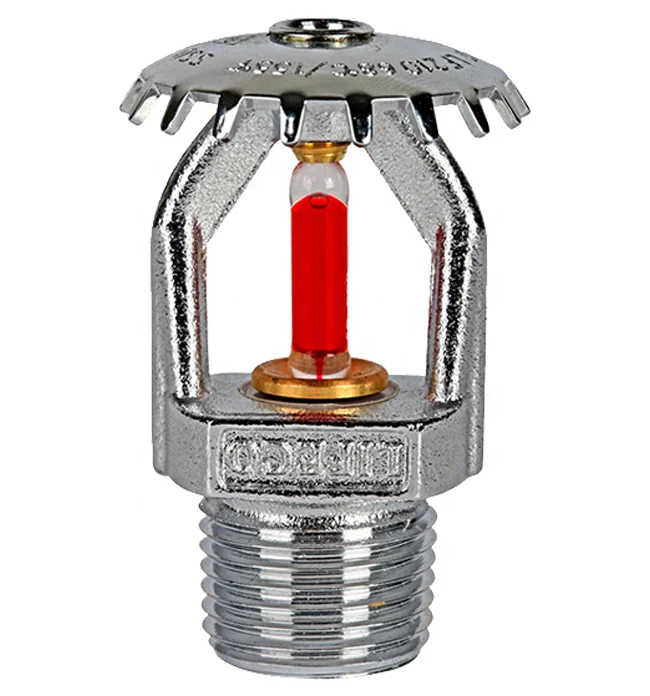

Спринклерный ороситель Tyco

Tyco также выпускает универсальные спринклерные оросители с колбами 3 и 5 мм, имеющими аналогичные технические характеристики. «Изюминкой» линейки изделий является устройство Royal Flush II (RF II) – скрытый спринклерный ороситель, имеющий внешний защитный корпус (оболочку) и декоративную термочувствительную крышку, для монтажа в отделку помещений с высокими требованиями к дизайну интерьера. Производительность – 80, 6 л/мин. Температура срабатывания: крышка – 57, ороситель – 68℃. Покрытие крышки – латунь, хром, белый или любой другой цвет по заказу.

Viking. Огромный выбор типов, видов спринклерных оросителей различных конструктивных решений как с легкоплавкими замками, так и с термочувствительными колбами. Разработаны линейки изделий для складских, производственных, офисных зданий – стандартного назначения/орошения, горизонтальные настенные, скрытые, специальные, в том числе для помещений с отрицательными температурами воздуха.

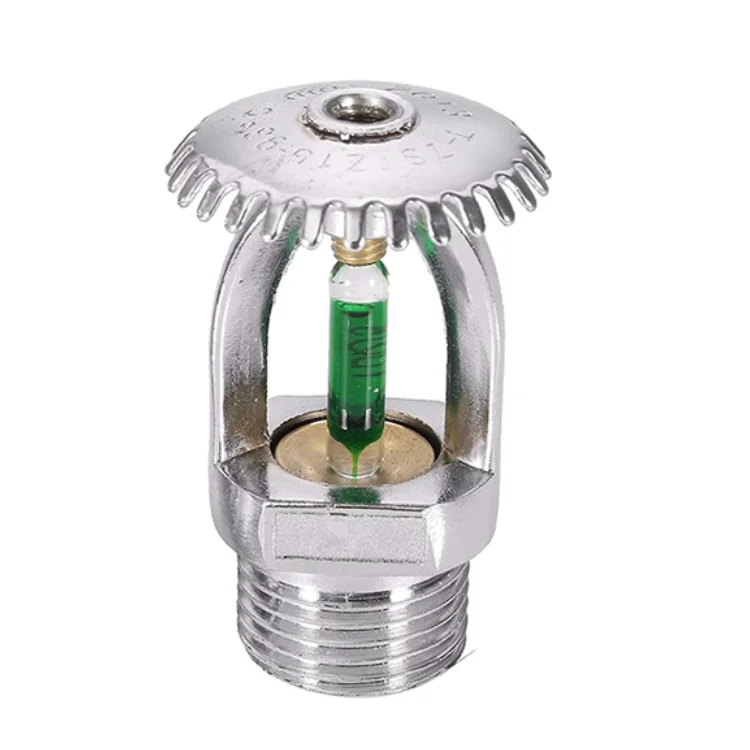

Спринклерный ороситель Viking

Гефест. Принципиальное конструктивное отличие продукции под этой маркой, рекламируемое также как «Аква-Гефест» – специальная насадка на корпусе оросителя, позволяющая распылять над очагом пожара на площади не менее 9 кв. м., в помещениях с высотой до 20 м тонкораспыленную воду, что намного эффективней стандартного разбрызгивания. Оросители можно устанавливать головкой вверх/вниз, диаметр выходного отверстия – 3 и 5 мм, посадочная резьба – ½ дюйма. Температура срабатывания – 57, 68, 93℃. Цвет: бронза, с покрытием – никель, белый.

Спринклерный ороситель Гефест

Кроме этих инновационных изделий, группа компаний «Гефест» производит также большой спектр спринклерных оросителей общего назначения традиционных/стандартных конструктивных решений.

Исходя из многообразия конструкций корпуса, розетки/насадки-распылителя, технических характеристик, вариантов исполнения только трех производителей спринклерных оросителей, можно сделать вывод, что специалистам проектной, монтажной, обслуживающей организации будет несложно выбрать оптимальный вариант для любого помещения от производственного цеха, склада до картинной галереи или музея.

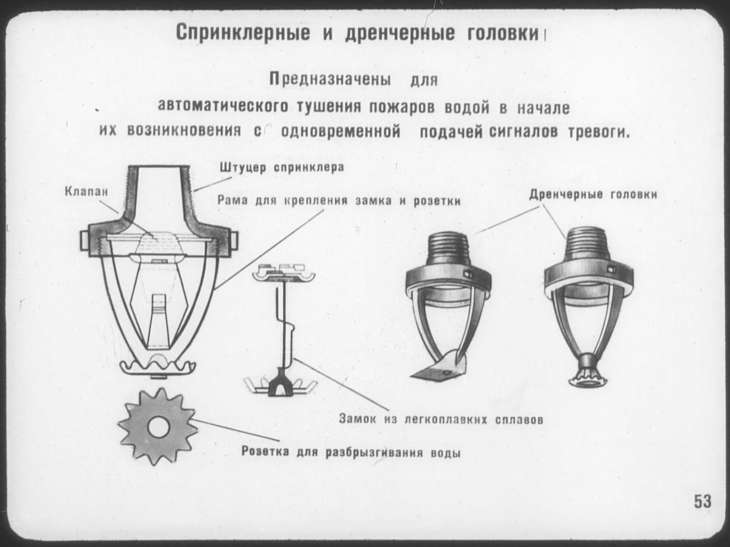

Устройство

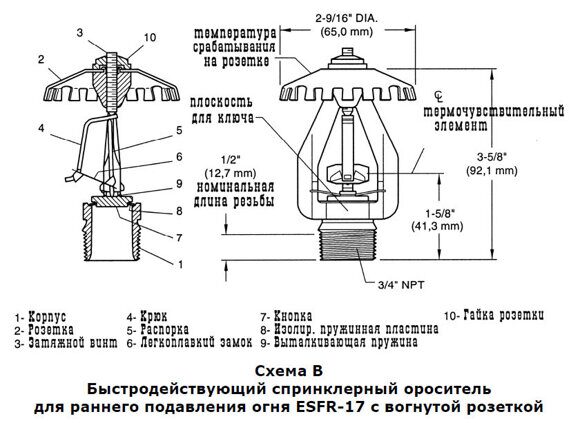

Устройство спринклерного оросителя

Температура срабатывания спринклерных оросителей

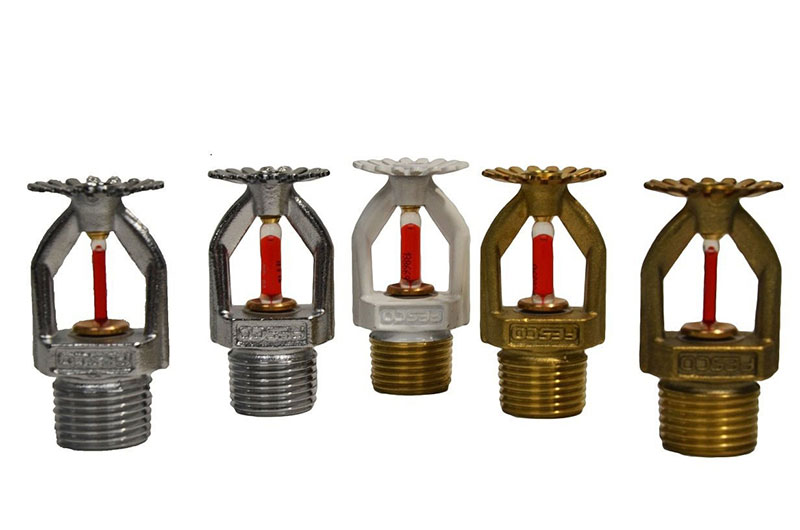

Они отличаются по температуре срабатывания, которая начинается от 57 ⁰С. Стандарты цветов, которые придерживаются все производители спринклеров в разных странах мира.

Температура срабатывания спринклерных оросителей

Дополнительно стоит отметить, что капсулы отличаются по толщине. Быстро срабатывающие капсулы изготавливаются с толщиной стенки около 3 мм, капсулы стандартного реагирования от 5 мм.

Системы предварительного срабатывания

1. ОСНОВНОЕ ОПИСАНИЕ

Существует несколько систем предварительного срабатывания, но все они используют спринклерные головки в трубопроводе.
Система обнаружения может быть гидравлической, пневматической или электрической, и может приводиться в действие вручную, фиксированной температурой, повешением температуры или другими способами. Система обнаружения срабатывает до того, как откроются спринклеры, и не пойдет сигнал тревоги. Несмотря на то, что система предварительного срабатывания часто используется при отрицательных температурах, наиболее популярны в использовании электрические и пневматические системы обнаружения.
Системы предварительного срабатывания всегда отслеживаются. Цель отслеживания – наблюдение за целостностью системы. Воздух или газ под давлением поддерживается в спринклерном и в пусковом трубопроводе. Если спринклерный, пусковой трубопровод или спринклерная головка разбиты, давление понизится и сработает сирена. Сирена также сработает при низком давлении воздуха или газа. Электрическое оборудование может также отслеживаться. Гидравлическая пусковая система или система подведения давления могут также отслеживаться.

2. ТИПЫ СИСТЕМ ПРЕДВАРИТЕЛЬНОГО СРАБАТЫВАНИЯ И ВАРИАНТЫ ИХ ПРИМЕНЕНИЯ

Существует несколько типов работы системы предварительного срабатывания, с выполнением различных функций. Ниже приведено короткое описание наиболее распространенных типов систем предварительного срабатывания:

Система Предварительного Срабатывания Без Блокировки: Данная система предварительного срабатывания использует дренчерную систему фирмы Viking, которая может открываться с помощью открытия спринклера в спринклерном трубопроводе или срабатыванием системы обнаружения. Спринклерный трубопровод содержит воздух или газ под давлением. Если система обнаружения не сработала, спринклерная система сработает как воздушная система. Если спринклерный трубопровод разбит или сработал спринклер, клапан откроется, и вода поступит в систему. Если система обнаружения сработала по причине пожара, повреждения или неисправности, клапан откроется, но вода скопится только в спринклерном трубопроводе.
Система отслеживается для указания низкого давления воздуха. Цель данной системы – наполнить спринклерный трубопровод водой перед открытием спринклера, тем самым, позволяя более быструю реакцию на пожар.

Система Предварительного Срабатывания с Одной Блокировкой: Для данной системы необходима работа системы обнаружения для приведения в действие дренчерного клапана фирмы Viking и наполнения системы водой. Она также использует отслеживание давления воздуха в трубопроводе системы. В таком случае вода будет тушить огонь при открытии спринклеров. Если спринклерный трубопровод или сам спринклер поврежден, сработает сирена, но клапан не откроется. Если система обнаружения сработает по причине пожара, повреждения или неисправности, клапан откроется, но вода скопится в спринклерном трубопроводе. Если система обнаружения не сработала, клапан не откроется.
Отслеживание в основном используется при необходимости контроля случайных утечек.
Система предварительного срабатывания с одной блокировкой обычно используется там, где желательно иметь воду у
спринклера при его срабатывании и если спринклерный трубопровод может быть поврежден. Самое распространенное применение находит в крупных воздушных системах, которые превышают разрешенный для воздушных систем объем, а также при применении систем, где необходимо контролировать случайные утечки воды из-за поврежденного спринклерного трубопровода.

Система Предварительного Срабатывания с Двойной Блокировкой: Данная система использует систему обнаружения и спринклерный трубопровод с воздухом или газом под давлением. Эта система использует дренчерный клапан фирмы Viking и устроена так, что клапан откроется, только когда оба давления в спринклерном трубопроводе и системе обнаружения понизятся. Если сработала система обнаружения по причине пожара, повреждения или неисправности, клапан не откроется, но пойдет сигнал тревоги. Если спринклерный трубопровод поврежден или спринклер поврежден или сработал, клапан не откроется, но пойдет сигнал тревоги. Необходимо, чтобы и спринклер и детектор (или ручной пуск) сработали перед открытием клапана, позволяя воде наполнить трубопровод системы.
Т.к. в выводящем трубопроводе воздух или газ находятся под давлением, система обычно находится под наблюдением.
Система Предварительного Срабатывания с Двойной Блокировкой часто используется в морозильных камерах, где скопление воды в трубе может иметь серьезные последствия и также применяется в системах, где необходимо контролировать случайные утечки из системы.

Пожароциклическая Система: Это особенный тип контролируемой циклической системы. Более детально см. в разделе Пожароциклических Систем.

2. МЕТОДИКИ ПРОЕКТИРОВАНИЯ

Детальные инструкции по проектированию см. в Данных по Системе и в Данных по Проектированию Системы Предварительного Срабатывания или в других параграфах технических и проектных разделов по используемому оборудованию.

4. НЕОБХОДИМЫЕ ОДОБРЕНИЯ

Т.к. системы предварительного срабатывания наиболее часто используются в особенных случаях применения, обычно необходимо получить отдельное одобрение на каждую индивидуальную установку. Некоторые системы предварительного срабатывания, такие как Пожароциклическая Система, имеют широкий спектр одобрений, однако, многие системы предварительного срабатывания одобряются в индивидуальном порядке.
