Можно ли использовать гофру для вытяжки газовой колонки?

Подключению колонки к дымоходу следует уделить особое внимание. Безопасный отвод продуктов сгорания, выполненный по всем противопожарным нормативам, является важным фактором устройства системы проточного водонагревателя. Нередко для соединения патрубка устройства с отверстием дымохода применяется гофра для газовой колонки. Рассмотрим, насколько целесообразно применение такого канала для отвода дыма.

...

Плюсы и минусы гофры

Применение гофры для вытяжки газовой колонки имеет свои плюсы и минусы. Преимущества в следующем:

  1. Гибкость трубы – ее удобно прокладывать в обход некоторых конструкций. Есть возможность протянуть трубу с любым изгибом под различными углами.
  2. Удобство монтажа – при наличии элементарных навыков можно установить без привлечения специалистов.
  3. Низкая стоимость.

К минусам относят:

  1. Короткий эксплуатационный срок – труба быстро прогорает.
  2. Скопление сажи и копоти на рельефных поверхностях гофры, что негативно воздействует на воздухопоток.

Разновидности гофры

В продаже имеется множество различных гофрированных труб, но не каждая из них годится для дымоотвода. Подходят только каналы, выполненные из алюминия или нержавеющей стали.

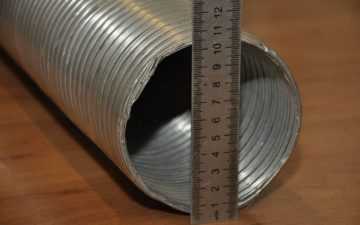

Раньше преимущественно использовалась труба из алюминиевой фольги с радиусом 50-75 мм из-за удобства монтажа, хорошей гибкости и доступной цены. Алюминиевые трубы состоят из гофры и стальной проволоки, которая используется для придания изделию жесткой формы. В сложенном состоянии она имеет длину 70 см и может растянуться до 3 м, что позволяет по желанию менять длину трубы. Однако алюминий склонен к быстрому прогоранию, и такая труба не сможет служить долго.

...

Более устойчива к высоким температурам и выше по качеству труба из нержавеющей стали. Также этот материал обладает хорошей устойчивостью к кислотной среде. Толщина стальной гофры составляет – 0,2-1 мм. Рекомендуется покупать только термостойкий материал. Стандартный диаметр гофры для газовой колонки составляет 110-130 мм.

Согласно СНиП, гофрированные и другие трубы, используемые для вывода дыма из газовой колонки должны удовлетворять следующим требованиям:

  • иметь минимальную шероховатость поверхности — СП 60.13330.2012;
  • обладать герметичностью класса В;
  • быть устойчивыми к коррозии;
  • иметь длину до 3 м;
  • выдерживать температурный режим 200-350°C;
  • иметь менее 3 поворотов;
  • не проходить через жилые помещения;
  • не иметь провисаний.

Гофрированная или другая труба не должна соприкасаться с материалом стены. Необходимо удерживать безопасное расстояние от трубы до стены из огнеупорного материала – 5 см, из горючего – 25 см. Свободный промежуток заполняется слоем теплоизоляции.

Этапы монтажа

Для монтажа трубы-гофры для газовой колонки понадобятся следующие комплектующие:

  • труба-гофра;
  • проходной патрубок, который обеспечивает изоляцию трубы от стены здания;
  • кронштейны для крепления к стене;
  • хомуты, устанавливаемые в местах стыка труб;
  • отверстие для контроля состояния канала;
  • сборник для конденсата.

Процесс монтажа довольно прост и включает следующие этапы:

  • на выводящий патрубок колонки надевается гофрированная труба и закрепляется хомутом; на этом месте вертикальный участок не должен быть меньше 25 см;
  • на наружной стене монтируется труба дымоотвода;
  • гофра протягивается до входного отверстия трубы и надевается на него, затем аналогично фиксируется хомутами;
  • при необходимости по ходу длины трубы уславливаются кронштейны, удерживающие конструкцию;
  • гофра не должна провисать;
  • на оголовок дымохода ставится защитный зонтик ил дефлектор;
  • в вертикальный отрезок канала врезается ревизионное окошко для проверки наличия огня;
  • после окончания монтажа необходимо проверить тягу.

В процессе установки дымоотвода важно обеспечить максимальную герметичность всех соединений. Для этого дополнительно обмазывают их жаростойким герметиком.

Обратите внимание! Запрещается объединять вытяжку газовой плиты и колонки в один канал.

Если в доме или квартире планируется разместить две и более колонки, то они должны иметь по отдельному дымовыводящему каналу или подключаться к одной трубе на расстоянии друг от друга не менее 75 см.

oteple.com

Гибкий дымоход для котлов и печей — особенности конструкции (фото, видео)

Прокладка каналов дымоудаления – ответственная задача, возникающая после установки отопительного прибора, печи, камина или газового котла. Чтобы избежать возникновения возгораний или отравления угарным газом, к дымоходным системам предъявляются высокие требования. Для дымоходов, имеющих преимущественно вертикальное положение, успешно используются одноконтурные и двухконтурные трубы из нержавеющей стали. Применение доборных металлических элементов для монтажа изгибистого канала связано с определенными техническими трудностями и большими финансовыми затратами. Намного быстрее и легче устанавливается гибкий дымоход.

Содержание статьи

Устройство

Гибким дымоходом называют гофрированную трубу из тонкого металла, использующуюся для удаления дыма с продуктами горения из топки в атмосферу. Для производства гофры применяют алюминиевые и стальные листы толщиной 0,25 – 1,0 мм. Она используется как часть модульного дымохода из сэндвич-труб, для обустройства прохода через стену или перекрытия, для ремонта старых кирпичных каналов непрямой конфигурации, а также самостоятельно. Различают 2 вида гибких дымоходов:

  1. Из алюминия. Она производится из многослойной ламинированной алюминиевой фольги, имеет гофрированную поверхность. Гофра из этого металл обладает непревзойденной гибкостью, может многократно растягиваться и сжиматься, не теряя своих свойств. Производители выпускают трубы диаметром 100-150 мм, что соответствует размеру вводных патрубков печи, газового котла и другого отопительного оборудования. Стоимость алюминиевой продукции ниже, чем цена на аналоги из нержавеющей стали, однако, термостойкость этого материала ниже рекомендуемой. Поэтому лучше применять гофру из алюминия для организации воздуховодов.
  2. Из нержавеющей стали. Дымоходные гофры из нержавеющей стали менее гибкие, чем алюминиевые. Зато рабочая температура таких каналов дымоудаления составляет не менее 800-900 градусов. Такая высокая термостойкость позволяет устанавливать дымоход из стальной гофры для печи, котла или камина, работающих на твердом топливе. Труба из нержавеющей стали не подвергается окислению при контакте с водой и служит дольше.

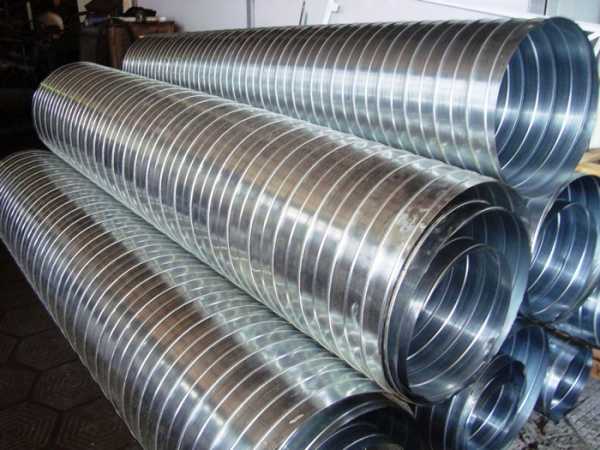

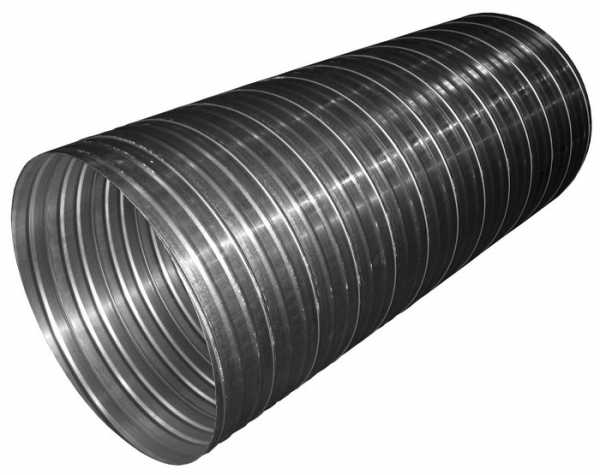

    Гофрированная труба из нержавеющей стали

Обратите внимание! Каждый сегмент гофрированной трубы из алюминия или нержавеющей стали в сжатом состоянии имеет длину всего 65 см, но легко растягивается до 3 м. За счет этого при монтаже дымохода получается меньше стыков, что благоприятно сказывается на герметичность системы.

Преимущества

С помощью гибкого дымохода можно самостоятельно монтировать каналы дымоудаления даже в сложных условиях, когда необходимо сделать несколько поворотов трубы. Для этого не потребуется специальный инструмент и помощь профессионального мастера. Использование металлических гофрированных дымоходов имеет следующие преимущества:

  • Гибкость. Главное отличие гофры от обычных прямых труб – гибкость и эластичность, благодаря которым они без труда поворачиваются под любым углом, принимая нужную форму. Для прокладки гибкого дымохода не требуются дополнительные элементы (отводы, поворотные колена), за счет этого стоимость работ снижается.

    Комплектующие для сборки гибкого дымохода из гофрированных стальных труб

  • Удобство эксплуатации. Гофрированные дымоход быстро прогревается, благодаря чему на стенках трубы образуется меньше конденсата. Влага, высокая температура и мороз не снижают эксплуатационных характеристик этого устройства.
  • Герметичность. Благодаря тому, что гофрированные трубы растягиваются до 3 м, дымоход монтируется практически без стыков. Такая схема сокращает риск возникновения разгерметизации швов и отравления угарным газом.
  • Простота монтажа. Гофрированные дымоходы используют для внутреннего или внешнего монтажа, при этом не требуется разборка стен. Установку выполняют, не боясь повредить внутреннюю отделку. Чтобы соединить между собой блоки гофры используется специальный металлический скотч и стальные хомуты.

    Разнообразие диаметров гофрированных труб из нержавейки

Важно! Пожалуй, основное преимущество гофрированных труб из нержавейки – универсальность. Они используются как дымоход для печи, камина, газового котла, бойлера, колонки или как воздуховод. Гибкие трубы имеют множество применений, а улучшить их свойства можно с помощью термоизоляционной обмотки.

Требования к монтажу

Использование отопительных приборов всегда связано с опасностью возникновения пожара или отравления угарным газом. Качественно собранный дымоход снижает эти риски до минимума, поэтому важно выполнять все нормы и требования, предъявляемые к монтажу гибких каналов дымоудаления:

  1. Правильность подключения. Гофру их нержавейки подводят к вводному патрубку печи или котла. Чтобы соединение было надежным, следует правильно подобрать диаметр трубы. Крепление осуществляется с помощью специального адаптера. Чтобы дымоход нормально функционировал в месте подключения к отопительному прибору должен располагаться вертикальный участок длиной не менее 0,5 м.

    Подключение и проход через стену гофрированной трубы

  2. Обеспечение герметичности всех соединительных швов. Чтобы дым не уходил в местах стыков, верхний блок трубы помещают в нижний, а сверху фиксируют соединение металлическим скотчем и стальным хомутом. Нельзя располагать швы в местах прохождения перекрытий и стен.
  3. Для поддержания нормального уровня тяги протяженность горизонтальных участков в новых домах не должна превышать 3 м, в уже построенных – 6 м. Профессиональные мастера не рекомендуют делать больше 3 поворотов гибкого дымохода.
  4. Места прохода гофрированной трубы через стены, потолочные перекрытия или крышу оборудуют специальным переходником, коробом, выполненным из огнеупорного материала, а саму гофру оборачивают термостойким волокнистым утеплителем.

Важно! Требования СНиП строго запрещают прокладку каналов дымоудаления по помещениям, в которых происходит проживание людей. Для обеспечения безопасности не рекомендуется выводить дымоход в подъезд, на закрытые балконы или лоджии, а также через фасадные стены, выходящие на улицы.

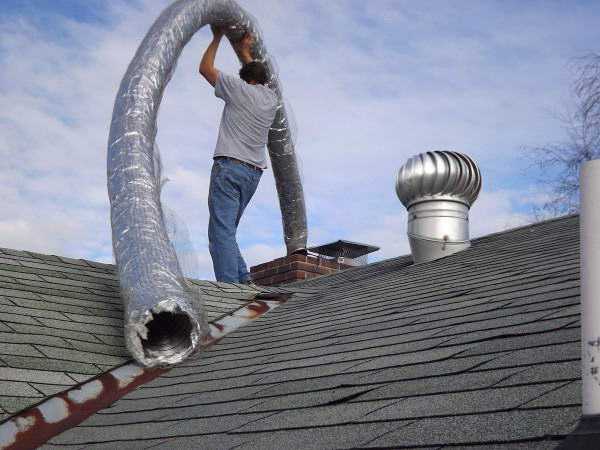

Восстановление старого канала дымоудаления из кирпича с помощью гофрированной трубы

Видео-инструкция

krovlyakrishi.ru

Фольга гофрированная для теплотрасс.

Главная / Фольга для изоляции / Фольга гофрированная для теплотрасс



   Фольга гофрированная для теплотрасс































 Фольга для теплоизоляции труб

   Характеристики:

 Материал: полированная алюминиевая гофрированная фольга

 Толщина фольги: 150 мкм (0,15 мм)

 Ширина рулона: 1 метр

 Длина рулона: 10 метров

 Площадь рулона: 10 м2

 Вес рулона: 8 кг

 Температура применения до + 650 °С

 Отражающая способность до 97 % теплового излучения

   Применение:

Представляет собой гофрированную алюминиевую фольгу толщиной 150 мкм (0,15 мм) в рулонах шириной 1 метр, длиной 10 м (10 м2).

 Фольга алюминиевая гофрированная применяется  в сетях горячего и холодного водоснабжения, отопления, а также для изоляционных работ  трубопроводов различного назначения: нефтепровод, газопровод, водопровод, наружная изоляция системы пожаротушения

 Использование алюминиевой гофрированной фольги в системах изоляции трубопроводов совместно с утеплителем обеспечивают эффективное сохранение тепла в теплоносителях, что в конечном счете приводит к снижению затрат на тепловую энергию.

 Использование фольги гофрированной из технического алюминия является эффективной мерой по теплоизоляции трубопроводов, что позволяет не только сохранить температуру теплоносителя, но и одновременно защитить трубопровод от вредных воздействий окружающей среды.

Фольга гофрированная алюминиевая. Характеристика.

 * Усилена за счет гофрирования

 * Температура до + 650 °С

 * Отражает до 97 % теплового излучения

  * Сохраняет тепло в теплоносителе

 * Защищает от возгорания

 * Устойчива к коррозии

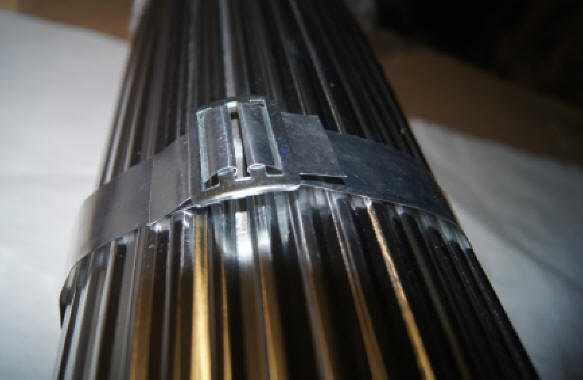

Фольга гофрированная. Монтаж.

 Фольга гофрированная алюминиевая, покровный слой, устанавливаемый на наружной поверхности  тепловой изоляции трубопровода, изоляции резервуара. Закрепляется при помощи бандажной ленты алюминиевой.





tdural.com

Гофра для вытяжки: пластиковая, алюминиевая, преимущества

СодержаниеСвернуть

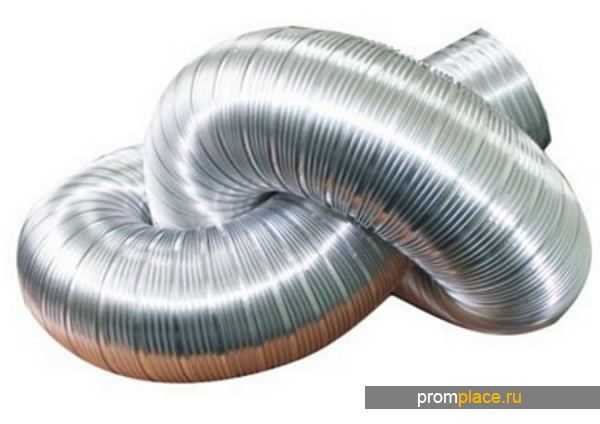

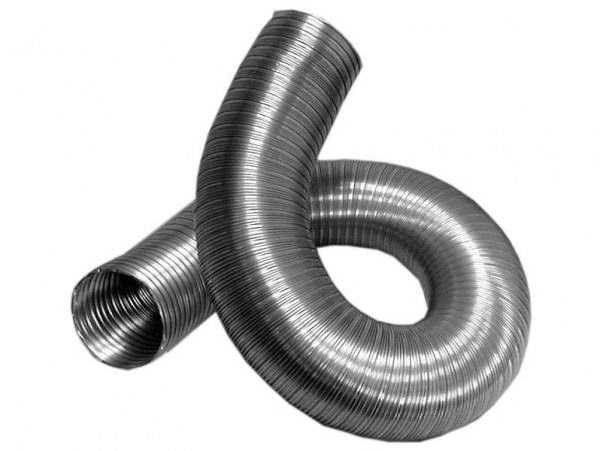

Так выглядит гофрированный воздуховод

Гофра для вытяжки изготавливается на специальных предприятиях. Чаще всего она производится из нержавейки, а также существуют алюминиевые варианты.

Форма такой трубы напоминает цилиндр, который состоит из закрученных по спирали полос.Стоит отметить, что в зависимости от типа гофрированной трубы, толщина этих полос может составлять, 100, 120, 150 миллиметров.

Они прочно соединяются между собой с помощью специального замкового шва, а соответственно стыкуются герметическим образом. Кроме того,  воздуховод из нержавейки или стали имеет идеальную гибкость, а также гофрированная труба характеризуется возможностью растягиваться до определенной длины.

Благодаря различным видам сечения, каждый человек сможет подобрать трубу, которая наиболее эффективно сможет выполнять свою функцию и ее монтаж пройдет легко и быстро. Еще одним преимуществом нержавеющей или алюминиевой гофрированной трубы является то, что для соединения не надо использовать сварку, ведь все детали можно самостоятельно соединить, используя обычные хомуты.

Это очень удобно, например, если надо разобрать дымоход с целью его прочистки, то нет необходимости долбить стены или пытаться разъединить трубу с помощью разных инструментов, а тем самым возникает угроза нанести повреждения стене или потолку.

Виды гофрированных воздуховодов




data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9967522739"
data-ad-format="auto">

В нынешнее время существует гофра для вентиляции двух типов, поэтому хотелось бы разобрать каждый из них детально, узнать о преимуществах и особенностях.

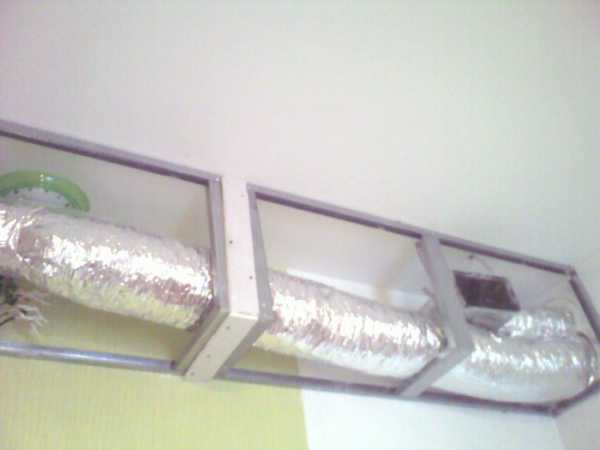

Гофрированный воздуховод подключенный к вентиляционной шахте

Пластиковые вентиляционные воздуховоды.

В их основе лежит изящная коробка, имеющая разные сечения. Данные трубы замечательно вписываются в общий интерьер дома, а также обладают множеством преимуществ. Пластиковый воздуховод имеет отличную пропускную способность. К достоинствам пластиковых труб можно отнести и тот факт, что они являются практически бесшумными, а это очень важно в домашних условиях, ведь человек всегда хочет чувствовать себя комфортно в собственном жилье.

Гофрированный воздуховод

Он используется чаще всего в тех случаях, когда не представляется возможным осуществить разводку вентиляционных труб, так как помещение имеет довольно нестандартную конфигурацию. Алюминиевые и нержавеющие трубы из стали можно сгибать, благодаря чему проводить воздуховод можно в наиболее труднодоступных местах, а особенно, если применять фитинги.

Фитинги – это специальные соединительные элементы, которые используются в случае с гофрированным воздуховодом разных диаметров, в частности 120 и 150 мм. Стальные трубы способны выдерживать приличные температуры, но в то же время трубы из нержавейки стоят дороже, чем пластиковые.  Хотя такой  аспект вполне оправдан, если учесть срок эксплуатации гофрированных труб, который намного больше, чем в случае с пластиковыми воздуховодами.

По вытяжку для «Аогв» применяется как гофра, так и пластиковые вентиляционные трубы, но все же более практичными являются именно трубы из нержавейки и алюминия.

к меню ↑

Советы по выбору

Для того чтобы подобрать трубу для воздуховода необходимо обращать внимание на некоторые факторы, иначе система «Аогв» не сможет полноценно функционировать. Вентиляционные трубы нужно подбирать таким образом, чтобы е диаметр был на несколько сантиметров больше, чем размер выходного отверстия. В противном же случае существенно повысится уровень шума, нагрузка на мотор из-за чего воздуховод не сможет нормально работать.

Вентиляционная вытяжка для «Аогв» не должна быть слишком длинной и изогнутой, а некоторые места можно соединять, применяя фитинга. Именно фитинги позволяют поворачивать нержавеющий алюминиевый воздуховод в нужном направлении.

Для того чтобы предотвратить возможность попадания в воздуховод из стали воздуха, нужно установить специальные клапаны – пленчатые, либо те, которые создаются на оси с пластмассовым диском.

Если говорить об оптимально варианте сечения, то лучше всего подойдет вентиляционная труба из  нержавейки, имеющая круглое сечение. Также нужно подбирать нержавеющие алюминиевые трубы, которые обладают круглыми стенками. Данный вариант считается наиболее лучшим для систем «Аогв». И не нужно забывать про фитинги, так как эти мелкие элементы могут отыграть довольно важную роль.
к меню ↑

Преимущества и недостатки



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9725334793">

Алюминиевая и нержавеющая гофротруба имеют как свои преимущества, так и некоторые недостатки. Но, если учитывать что для «Аогв» чаще всего применяют трубы из стали, то преимуществ, конечно же, на порядок больше.

Плюсы гофрированной трубы

  1. Легко устанавливается. Благодаря тонкому слою стали или алюминия, гофрированную трубу можно легко изгибать.
  2. Если есть такая необходимость, то можно с помощью обычных ножниц отрезать ненужные части трубы.
  3. Гофротруба из нержавейки или алюминия имеет вид своеобразной гармошки и для того, чтобы ее удлинить, надо просто потянуть изделие с небольшой силой. Если же наблюдается противоположная картина и гофра из стали наоборот слишком длинная, то ее можно легко укоротить, так как детали идеально соединяются между собой. Для этого применяются фитинги.
  4. Благодаря широкому ассортименту конструкций можно подобрать наиболее оптимальный вариант, а соответственно воздуховод для «Аогв» будет работать идеально. Нержавеющая и алюминиевая труба может иметь диаметр 100,120, 150 мм. и другие.  Для систем отопления «Аогв» это очень важно, ведь если правильно подобрать параметры трубы, то это исключит возможность попадания угарного газа в здание. Если нужного размера не удалось найти, то используя фитинги и другие соединительные элементы, всегда можно обжать трубу вокруг патрубка.

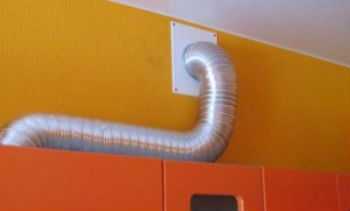

Гофрированная труба к вытяжки на кухне

  1. Нержавеющая или алюминиевая вентиляционная труба послужит исправно несколько десятков лет. Благодаря стали, которая не боится ни ультрафиолета, ни стали, не обязательно использовать какое-то дополнительное покрытие для защиты.
  2. Приемлемые цены(как непосредственно на воздуховоды, так и на фитинги и другие дополнительные детали), которые доступны каждому среднестатистическому жителю.
  3. Вентиляционная вытяжка монтируется достаточно легко, а поэтому сделать дымоход сможет любой человек самостоятельно.

Минусы

  • Нержавеющие и алюминиевые воздуховоду достаточно легкие, а поэтому вентиляционные трубы могут получать некие вмятины, если сильно на них давить.
  • В случае, когда человек полностью выпрямил воздуховод, его нелегко будет собрать обратно, поэтому во время установки надо осуществлять все работы с предельной аккуратностью.
  • Тяжело поддаются мытью из-за гофрированных складок. Желательно не снимать трубу из стали или алюминиевую из патрубка, так как можно серьезно нарушить соединения. Если собирать во второй раз систему, то конструкция может не быть герметичной (и не удастся исправить ситуацию, даже применяя фитинги), а это не допустимо, если речь идет о дымоходе для «Аогв».

к меню ↑

Область применения и цены

Чаще всего гофра для дымохода применяется в случаях, когда нужно создать вытяжную систему для «Аогв». Самое широкое распространение трубы из нержавейки и алюминия получили в жилых помещениях. Это может быть и ванная, и кухня, где нет какого-то специального вентиляционного канала.

Иногда алюминиевый воздуховод из нержавейки используется для монтажа в подвальных помещениях и гаражах. Используя фитинги и другие соединительные элементы, вентиляционная система создаться в течение короткого периода времени.

Гофрированная труба к вытяжки

Алюминиевая вентиляционная труба стойка к влаге, ей не свойственны процессы коррозии и гниения, а поэтому использовать ее можно практически в любых помещениях. Но, показатель мягкости нержавеющей алюминиевой трубы все-таки создает некоторые ограничения в использовании.

Вентиляционные трубы из нержавейки возможно и не самый дешевый вариант, но стоимость вполне оправдана. Стоит отметить, что сегодня на рынке присутствует большой ассортимент  алюминиевых нержавеющих воздуховодов для систем «Аогв», поэтому человек всегда имеет возможность выбора. Существуют как иностранные нержавеющие алюминиевые вентиляционные трубы, так и отечественные.
к меню ↑

Обзор о гибком гофрированном воздуховоде — видео

seositi.ru

гофрированная труба из нержавеющей стали для дымохода, жаростойкая гофротруба для вентиляции

Гофра алюминиевая – предмет, который чаще всего используется для подключения к газовым колонкамПродукты сгорания, которые вырабатывают газовые приборы, в основном невидимы, однако это далеко не означает то, что они не скапливаются. А ведь угарный газ является очень опасным для человека. Именно по этой причине, любое оборудование газового типа должно быть оснащено дымоходом. На смену кирпичным дымоходам, которые сдали свои позиции, пришли гофрированные материалы, которые теперь присоединяют к вытяжным системам.

Гофра алюминиевая жаростойкая: особенности использования

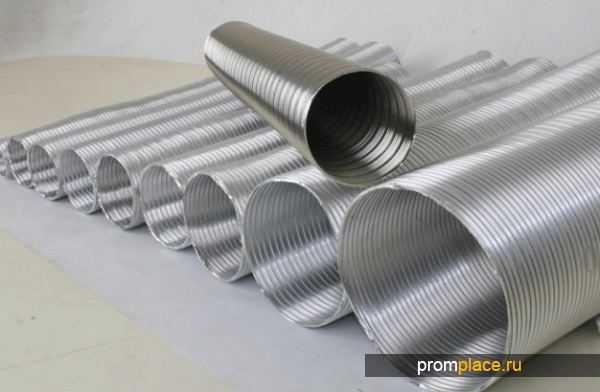

Гофрированная труба, которая создается из сплава алюминия, используется как установка для выведения продуктов газового сгорания. Она может быть установлена как в частных домах, так и на объектах промышленного типа.

Для того чтобы создать это изделие используют алюминиевую фольгу ширина которой составляет от 5 см, а ее толщина составляет всего 0.1 мм. Для придания особой жесткости гофру армируют спиралью, это позволяет изменить направление трубы дымохода. Внутри гофрированные трубы могут быть как гладкими, так и ребристыми. Производители выпускают трубы с разными размерами. На сегодняшний день вы можете приобрести трубу длиной от 80 до 300 мм. Этих показателей будет достаточно для того чтобы осуществить монтаж вентиляционной системы.

Гофра алюминиевая жаростойкая может устанавливаться как в частных домах, так и на объектах промышленного типа

Гофрированные трубы из алюминия популярными и причиной этому являются 6 фактов:

  • Небольшой вес, который не нуждается в специальных механизмах при монтаже;
  • Стоимость изделия доступна каждому, этого нельзя сказать об изделиях из цинка;
  • Труба эластична и способна подключиться к любой системе, где бы она ни находилась;
  • Благодаря своей конструкции, труба может сжиматься и растягиваться, в необходимом интервале, это дает возможность избежать непредвиденных трудностей в монтажных работах;
  • Материал стоек к внешним воздействиям;
  • Благодаря простоте установки, справиться с работой можно не имея определенных знаний.

Нужно сказать, что, не смотря на такой спектр положительных сторон, алюминиевая гофра имеет и несколько недостатков. К ним можно отнести недостаточное сопротивление к механическим повреждениям и большую теплопроводность. Так же следует принять к сведению, что максимальная температура, которую может выдержать этот материал – 500 градусов. Ее повышение приведет к тому, что начнет сгорать накопленная сажа, а за ней и стенки гофры, после этого в помещение начнет проникать угарный газ.

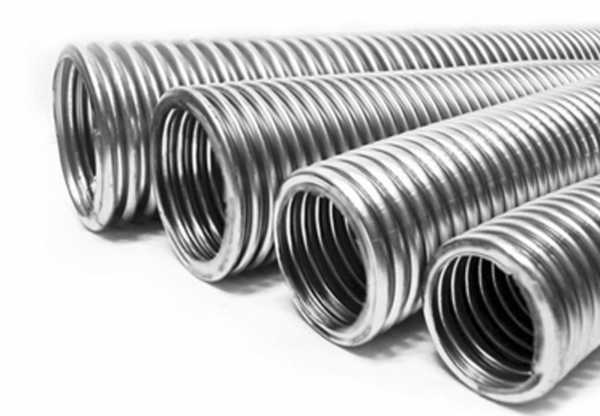

Гофрированная труба из нержавеющей стали для дымохода

Если говорить о конструктивных особенностях, то гофрированные трубы из нержавейки схожи с алюминиевыми, однако обладают и некоторыми отличительными качествами. Так, например, трубы из нержавеющей стали можно использовать при большой температуре, они могут выдержать показатель в 900 градусов и при этом не получат никакого повреждения. Что касается производительных качеств, то такие установки могут быть подключены к котлам, каминам и печам.

К положительным характеристикам так же можно отнести:

  • Простую состыковку при помощи адаптеров и хомутов;
  • Податливость к ремонту;
  • Не требовательность к комплектации.

Гофрированная труба из нержавеющей стали для дымохода может выдержать температуру в 900 градусов

Так же как и предыдущий вариант, труба из нержавейки имеет и ряд неоспоримых отрицательных моментов. Из всех можно выделить, то что стенки дымохода нуждаются в обязательном утеплении, так как на них часто появляется конденсат. И самым главным недостатком можно назвать их недолговечность.

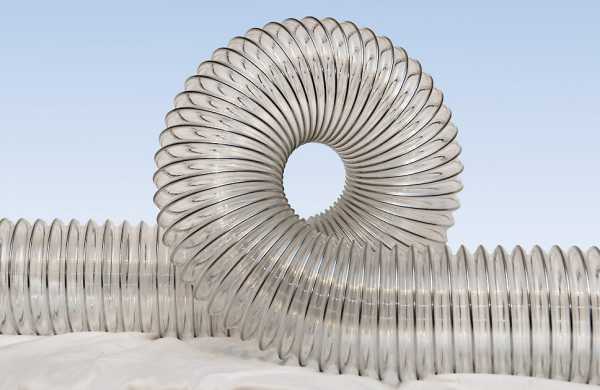

Пластиковая гофротруба для вентиляции

Пластиковые гофротрубы изготовляются из поливинилхлорида. Их часто используют для того чтобы создать отвод пыли, воздуха, опилок или газа. Широко применяются они на предприятиях мебельного и химического типа, так как труба способна выдержать температуры от -20 до +65 градусов по Цельсию.

Материал, из которого происходит изготовление, отличается следующими качествами:

  • Прочностью;
  • Эластичностью;
  • Малым весом;
  • Химической нейтральностью;
  • Слабой горючестью;
  • Стойкостью к воздействию влаги.

Пластиковая гофротруба для вентиляции эластичная и прочная

Благодаря тому, что трубы из пластика устойчивы к агрессивной среде, они считаются идеальными для проведения вентиляции на химическом производстве и в лабораториях, где есть большое скопление органических и неорганических кислот.

Какие требования выдвигает гофрированный дымоход из нержавеющей стали

Жаростойкая стальная, дымоходная гофротруба, а так же труба, в состав которой входит алюминий, идеально подойдет для газовой колонки, достаточно подобрать правильные размеры. Однако, в процессе установки дымохода, нужно соблюдать ряд важных правил. Любое отклонение инструкции может повлечь за собой попадание нежелательных веществ в жилое пространство.

Гофрированный дымоход из нержавеющей стали отлично подходит для газовой колонки

Правила заключаются в следующем:

  • Крепление нужно выполнять при помощи адаптера;
  • Диаметр канала должен соответствовать сечению выходящего отверстия в отопительном приборе;
  • Если есть межэтажное перекрытие, то труба должна быть помещена в пожаробезопасный материал;
  • Наружный защитный кожух должен быть обеспечен двойной толщиной стенок, чтобы сохранить целостность конструкции в случае повреждения одного из слоев;
  • Крепление гофротрубы к системе должно быть герметичным, это станет залогом того что не появится утечка угарного газа;
  • Радиус закругления должен быть не меньше чем ее диаметр;
  • Длина канала от нижней части до горизонтальной должна быть не менее 500мм;
  • Расстояние от потолка или стены до трубы должно быть не менее 50 см, это в том случае если они покрыты негорючим материалом;
  • Если стены не покрыты пожаробезопасным материалом, расстояние должно быть не менее 550мм;
  • Подсоединение к газовому прибору должно быть вертикальным;
  • Общая длина горизонтальных участков должна быть не более 3 м;
  • Наклон гибкого дымохода может составлять не более 0.01 градуса.

Соблюдая все эти правила, вы сможете добиться идеального соединения.

Преимущества алюминиевой гофры (видео)

Алюминиевая гофра на ряду и с другими разновидностями, как мы смогли убедиться, может быть использована не только для того чтобы произвести подключение газовой колонки. Благодаря этому элементу вы сможете произвести монтаж над вашим камином, печкой и другими приборами. Самое главное это четко следовать правилам, которые мы указали в статье и тогда эксплуатация будет правильной и длительной.


Добавить комментарий

teploclass.ru

Гофрированный алюминиевый гибкий возхдуховод для вентиляции

Преимущества

Гофрированная труба из алюминия пользуется огромной популярностью при установке систем воздуховодов, как в больших промышленных производствах, так и в частных жилых помещениях. В чем причина такой популярности – попробуем разобраться.

  1. Отличная гибкость гофры позволяет выводить вентиляцию в любом удобном направлении, без монтажа отводов.
  2. Установка воздуховода из гофрированной алюминиевой трубы осуществляется просто на хомуты, без использования каркаса.
  3. В сложенном виде такие трубы занимают минимальное пространство, что немаловажно при складировании.
  4. Алюминиевая гофрированная труба практически не подвергается воздействию внешних факторов, а именно, имеет высокую антикоррозийную стойкость.
  5. Простой монтаж таких воздуховодов тоже является немаловажным фактором при выборе алюминиевой гофры, поскольку алюминий имеет малый удельный вес, и не требует применения специальных механизмов при установке.

Все эти положительные качества можно применить и к пластиковым, или стальным конструкциям. Но в пользу конструкций воздуховодов из алюминиевой гофротрубы говорит еще ряд причин:

  • цена гофрированного воздуховода очень низкая, в сравнении с аналогичным металлическим или пластиковым;
  • алюминий является материалом, который не реагирует на химические соединения;
  • гофротруба для вентиляции из алюминия обладает высокой огнестойкостью и распространяет угарный дым;
  • интерьер помещения с гофрой из алюминия выглядит очень презентабельно.

Алюминиевый гибкий гофрированный воздуховод может выдерживать значительный нагрев и используется для отвода воздуха из газовых котлов и водонагревателей. Однако необходимо следить за надежностью изоляции в месте выхода трубы из перекрытия крыши, поскольку алюминий обладает высокой теплопроводностью.



Производство гофрированной алюминиевой трубы для гибких воздуховодов

Изготавливают алюминиевую гофрированную трубу из тонких листов фольги толщиною 0,1мм и шириной 50мм. Из полосок такого размера монтируют штрипс, на который после накатывают ребра для производства гофрированной структуры. Помимо ребер на краях штрипса штампуют соединительные элементы для создания замков. После этого фольгу оборачивают вокруг профильного калибра так, чтобы на краях получилось надежное соединение замков, и прокатывают сквозь вальцы. Остается только упаковать гофротрубу для вентиляции и отправить к заказчику.

С применением новейших технологий можно изготавливать полужесткие и гибкие алюминиевые трубы, у которых изгиб может быть меньше диаметра на одну четвертую. Промышленность выпускает гофрированные трубы, размер диаметра которых может быть от 80мм до 310мм.

Монтаж алюминиевого полужесткого воздуховода

Установка вентиляционной конструкции из гофрированного алюминия включает в себя следующие этапы:

  • на соединительную муфту одеваем один торец трубы;
  • сверху необходимо наложить два хомута;
  • конец второй трубы вставляем в муфту с другого торца;
  • подтягиваем место соединения винтовыми хомутами.

Кроме соединения на муфты можно использовать и более простой способ – одну трубу вставляем в другую и место стыка фиксируем хомутами.

Недостатки алюминиевых гофрированных воздуховодов

Первый – высокая теплопроводность, чтобы уменьшить которую, трубу накрывают изоляционным материалом.

Второй – маленькая стойкость к механическим повреждениям, которые маловероятны, поскольку такие воздуховоды монтируют в недоступных местах.

ogodom.ru

Чем обусловлена популярность гофрированных труб для обустройства воздуховодов?



Труба гофрированная алюминиевая традиционно применяется для оборудования вентиляционных каналов. Еще в 90-тых гг. прошедшего столетия такой элемент вентиляции присутствовал не только в производственных строениях и жилых домах, но также встречался в постройках сельскохозяйственного сектора. Такая популярность скрывается за уникальными качествами, которыми отличаются укомплектованные конструкции.



Преимущесва гофротруб




•    Способность гнуться в какую угодно сторону, благодаря чему, оборудуя вентиляционные каналы, можно применять лишь муфты, полностью отказавшись от дорогостоящих отводов.


•    Прочность, достаточная для крепления ее на опорную плоскость при помощи традиционного разборного хомута, имеющего саморез в нижней части. При этом нет необходимости в использовании силового каркаса для поддержания вентиляционной гофротрубы.




•    Высокая компактность. Благодаря этой способности, гофрированная алюминиевая труба в упакованном виде спокойно помещается в маленькой кладовой. А в растянутом виде даже небольшой по размерам экземпляр становится довольно протяжённым участком трубопровода системы вентиляции.


•    Так как изделие изготовлено из алюминия, оно имеет очень высокую коррозийную стойкость. Это означает, что в вентиляционном трубопроводе полностью отсутствуют коррозионные разрушения.


•    Процесс монтажа вентиляционной системы из гофротрубы не вызывает затруднений благодаря простоте стыковки и достаточной легкости материала.


Вышеперечисленный список положительных свойств воодушевит любого скептика, предпочитающего железо и пластик. Обозначенные ранее положительные качества гофрированной трубы встречаются у изделий с гофрированной структурой, как из стали, так и из пластика.





Но если при обустройстве дома отдают предпочтение именно гофрированной алюминиевой трубе для вентиляции, то указанный перечень следует детализировать такими ключевыми пунктами:



•    Расходы, связанные с изготовлением вентиляционной системы, будут значительно ниже, так как стоимость гофротруб намного ниже стоимости аналогов из стали и приблизительно равна пластиковым.



•    Абсолютная химико-механическая инертность – изделие не реагирует ни с какими химическими соединениями, в том числе и с хорошо разогретой средой.



•    Высокая огнестойкость. Материал, из которого изготовлена данная продукция, не горит сам по себе, а при нагреве не выделяет удушливый газ.



•    У таких конструкций достаточно презентабельный внешний вид, нежели у стальных или пластиковых коробок.



Технология производства изделий






Помимо этого, в процессе накатывания ребер, по бокам штрипса штампуют контактно-соединительные элементы - замки. А на конечном этапе обвивают штрипс вокруг профиля для калибровки так, чтобы запорные соединения по краям заготовки соединились в замок. После этого замковые узлы прокатывают вальцевыми аппаратами. И в завершение остается только упаковать готовое изделие.







Благодаря данной технологии возможно изготовление как жестких, так и гибких гофрированных труб для вытяжки, радиус изгибания которых составляет 75 % от размера поперечного сечения. Гофротрубы изготавливаются с диаметром сечения 80…300 мм.



Особенности соединения отдельных элементов






Сборка стальной муфты предусматривает такие действия:



  • •    1-ая часть металлопроката насаживается с одного торца муфты.
  • •    Через полученный комплект надевают два винтообразных хомута.
  • •    2-ая часть металлопроката насаживается на другой торец муфты.
  • •    Стыкующее место каждого элемента подкручивается винтообразными хомутами.


Учитывая высокую пластичность алюминия, данный способ сборки дает возможность получить воздухонепроницаемое соединение. Более того, соединение стыка воздухоотвода осуществляется при помощи соединений гофротруб разных диаметров. Место состыковки закрепляется таким же винтообразным хомутом.


Недостатками гофрированных труб из алюминия являются:


1)    большая теплопроводимость;
2)    невысокая прочность из-за механической повреждаемости.


При этом в первом пункте недостаток можно легко устранить, то есть изделие утепляют элементарным пеноизольным чехлом. А на второй пункт не следует обращать внимания, так как воздухоотвод находится в недоступной зоне. Следовательно, механическое повреждение – маловероятно.

promplace.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
