Гофрированная пнд труба – технические характеристики (размеры, диаметр), применение полиэтиленовых гофрошлангов

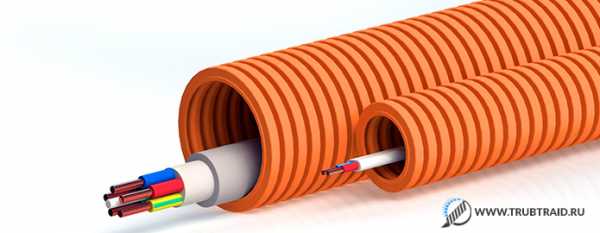

Труба гофрированная из ПНД (полиэтилена низкого давления)

Технические условияТУ 22.21.29-002-52715257-2017
ТУ 22.21.29-011-52715257-2018 (тип «Строительная»)
Типы по степени сопротивления сжатию*не менее 150 Н Тип «Строительная»
не менее 350 Н Тип «Легкая»
не менее 750 Н Тип «Тяжелая»
Исполнения по свойствам материала«Безгалогенная (HF)»
«Безгалогенная (HF), стойкая к ультрафиолету (УФ)»
«Не распространяющая горение»
Ассортимент диаметров (мм)16, 20, 25, 32, 40, 50, 63
ЦветRAL 9005 (черный),
RAL 2004 (оранжевый),
RAL 7035 (серый)
Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015IP66 - Тип «Легкая», «Тяжелая»
IP55 - Тип «Строительная»
Климатическое исполнение по ГОСТ 15150-69УХЛ2
УХЛ1 (для исполнения «УФ»)
Температура монтажа-40 ˚С до +90 ˚С
Температура эксплуатации-55 ˚С до +90 ˚С
Электрическая прочность изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)
**
не менее 2000 В (50 Гц, в течение 15 мин.)
Сопротивление изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)**не менее 100 МОм (500 В, в течение 1 мин.)
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0**«0»
МатериалПНД (полиэтилен низкого давления)
Протяжка (зонд)Стальная проволока
Радиус изгиба под углом 360˚3 диаметра трубы
УпаковкаБухты в стретч-плёнке по 10, 15, 25, 50, 100 метров
Гарантийный срок эксплуатации2 года со дня получения потребителем

* На 5 см трубы при +20˚С по ГОСТ Р МЭК 61386.22-2014. Деформация при заявленном усилии сжатия не более 25% ±5% от начального диаметра
** Для всех труб, кроме типа «Строительная». Стойкость полимерного материала к агрессивным средам определена по ГОСТ 12020-72, определяющий сопротивляемость в баллах. Чем выше балл, тем лучше сопротивляемость материала воздействию агрессивной среды. Стойкость к различным средам оценивается по изменению их массы, причем по пятибалльной шкале.
Таблица химической стойкости полиэтилена
Среда[A]/[B]
Кислоты:
1. Минеральные, средней концентрации5/5
2. Минеральные, высокой концентрации5/3
3. Органические, разбавленные5/4
4. Органические, нерастворимые в воде3/2
Растворы:
1. Минеральных солей5/5
2. Щелочей5/5
3. Окислителей4/2
Минеральные масла4/2
Растворители алифатические3/2
Растворители ароматические1/1

[А]- холодные среды; [В]- горячие среды.

1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.

Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.

Таблица механической стойкости полиэтилена
СредаБалл
H2SO4 20-60%3
HNO3 50%2
HCl до 37%2;3
Ацетон2;3
Этанол3
Бензол1
Фенол3

1 - пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 - пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).

www.promrukav.ru

Труба гофрированная ПНД - цены

Труба гофрированная ПНД

Труба гофрированная ПНД без зонда Строитель безгалогенная (HF) чернаяАртикул
Труба гофрированная ПНД Строительная безгалогенная (HF) б/з д16 (100м/5500м уп/пал)PR02.0001

Труба гофрированная ПНД Строительная безгалогенная (HF) б/з д20 (100м/4800м уп/пал)PR02.0002

Труба гофрированная ПНД Строительная безгалогенная (HF) б/з д25 (50м/2600м уп/пал)PR02.0003

Труба гофрированная ПНД Строительная безгалогенная (HF) б/з д32 (25м/1375м уп/пал)PR02.0004

Труба гофрированная ПНД Строительная безгалогенная (HF) б/з д40 (15м/960м уп/пал)PR02.0005

Труба гофрированная ПНД Строительная безгалогенная (HF) б/з д50 (15м/660м уп/пал)PR02.0006

Труба гофрированная ПНД Строительная безгалогенная (HF) б/з д63 (15м/360м уп/пал)PR02.0007

Труба гофрированная ПНД защитная для МПТ (пешель) цветная ПромрукавАртикул
Труба гофрированная ПНД защитная для МПТ (пешель) красная д16/10,7 (100м/5500м уп/пал) ПромрукавPR02.0087

Труба гофрированная ПНД защитная для МПТ (пешель) красная д20/14,1 (100м/4800м уп/пал) ПромрукавPR02.0088

Труба гофрированная ПНД защитная для МПТ (пешель) красная д25/18,3 (50м/2600м уп/пал) ПромрукавPR02.0089

Труба гофрированная ПНД защитная для МПТ (пешель) красная д32/24,3 (25м/1375м уп/пал) ПромрукавPR02.0090

Труба гофрированная ПНД защитная для МПТ (пешель) красная д40/31,2 (15м/960м уп/пал) ПромрукавPR02.0091

Труба гофрированная ПНД защитная для МПТ (пешель) красная д50/39,6 (15м/660м уп/пал) ПромрукавPR02.0092

Труба гофрированная ПНД защитная для МПТ (пешель) красная д63/50,6 (15м/360м уп/пал) ПромрукавPR02.0093

Труба гофрированная ПНД защитная для МПТ (пешель) синяя д16/10,7 (100м/5500м уп/пал) ПромрукавPR02.0094

Труба гофрированная ПНД защитная для МПТ (пешель) синяя д20/14,1 (100м/4800м уп/пал) ПромрукавPR02.0095

Труба гофрированная ПНД защитная для МПТ (пешель) синяя д25/18,3 (50м/2600м уп/пал) ПромрукавPR02.0096

Труба гофрированная ПНД защитная для МПТ (пешель) синяя д32/24,3 (25м/1375м уп/пал) ПромрукавPR02.0097

Труба гофрированная ПНД защитная для МПТ (пешель) синяя д40/31,2 (15м/960м уп/пал) ПромрукавPR02.0098

Труба гофрированная ПНД защитная для МПТ (пешель) синяя д50/39,6 (15м/660м уп/пал) ПромрукавPR02.0099

Труба гофрированная ПНД защитная для МПТ (пешель) синяя д63/50,6 (15м/360м уп/пал) ПромрукавPR02.0100

Труба гофрированная ПНД легкая безгалогенная (HF) оранжевая ПромрукавАртикул
Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) оранжевая с/з д16 (100м/5500м уп/пал) Промрукав021661

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) оранжевая с/з д20 (100м/4800м уп/пал) Промрукав022061

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) оранжевая с/з д25 (50м/2600м уп/пал) Промрукав022561

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) оранжевая с/з д32 (25м/1375м уп/пал) Промрукав023261

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) оранжевая с/з д40 (15м/960м уп/пал) Промрукав024061

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) оранжевая с/з д50 (15м/660м уп/пал) Промрукав025061

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) оранжевая с/з д63 (15м/360м уп/пал) Промрукав026361

Труба гофрированная ПНД легкая безгалогенная (HF) стойкая к ультрафиолету в малых бухтах черная ПромрукавАртикул
Труба гофрированная ПНД легкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д16 (10м/уп) ПромрукавPR02.0120

Труба гофрированная ПНД легкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д16 (25м/уп) ПромрукавPR02.0121

Труба гофрированная ПНД легкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д16 (50м/уп) ПромрукавPR02.0122

Труба гофрированная ПНД легкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д20 (10м/уп) ПромрукавPR02.0123

Труба гофрированная ПНД легкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д20 (25м/уп) Промрукав
PR02.0124

Труба гофрированная ПНД легкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д20 (50м/уп) ПромрукавPR02.0125

Труба гофрированная ПНД легкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д25 (10м/уп) ПромрукавPR02.0126

Труба гофрированная ПНД легкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д25 (25м/уп) ПромрукавPR02.0127

Труба гофрированная ПНД легкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д32 (10м/уп) ПромрукавPR02.0128

Труба гофрированная ПНД лёгкая безгалогенная (HF) стойкая к ультрафиолету серая ПромрукавАртикул
Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету серая с/з д16 (100м/5500м уп/пал) ПромрукавPR02.0129

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету серая с/з д20 (100м/4800м уп/пал) ПромрукавPR02.0130

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету серая с/з д25 (50м/2600м уп/пал) ПромрукавPR02.0131

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету серая с/з д32 (25м/1375м уп/пал) ПромрукавPR02.0132

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету серая с/з д40 (15м/960м уп/пал) ПромрукавPR02.0133

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету серая с/з д50 (15м/660м уп/пал) ПромрукавPR02.0134

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету серая с/з д63 (15м/360м уп/пал) ПромрукавPR02.0135

Труба гофрированная ПНД лёгкая безгалогенная (HF) стойкая к ультрафиолету черная ПромрукавАртикул
Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д16 (100м/5500м уп/пал) Промрукав161556

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д20 (100м/4800м уп/пал) Промрукав161557

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д25 (50м/2600м уп/пал) Промрукав161558

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д32 (25м/1375м уп/пал) Промрукав161559

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д40 (15м/960м уп/пал) Промрукав161560

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д50 (15м/660м уп/пал) Промрукав161561

Труба гофрированная ПНД лёгкая 350 Н безгалогенная (HF) стойкая к ультрафиолету черная с/з д63 (15м/360м уп/пал) Промрукав161562

Труба гофрированная ПНД лёгкая не распространяющая горение оранжевая ПромрукавАртикул
Труба гофрированная ПНД лёгкая 350 Н не распространяющая горение оранжевая с/з д16 (100м/5500м уп/пал) Промрукав021633

Труба гофрированная ПНД лёгкая 350 Н не распространяющая горение оранжевая с/з д20 (100м/4800м уп/пал) Промрукав022033

Труба гофрированная ПНД лёгкая 350 Н не распространяющая горение оранжевая с/з д25 (50м/2600м уп/пал) Промрукав022533

Труба гофрированная ПНД лёгкая 350 Н не распространяющая горение оранжевая с/з д32 (25м/1375м уп/пал) Промрукав023233

Труба гофрированная ПНД лёгкая 350 Н не распространяющая горение оранжевая с/з д40 (15м/960м уп/пал) Промрукав024033

Труба гофрированная ПНД лёгкая 350 Н не распространяющая горение оранжевая с/з д50 (15м/660м уп/пал) Промрукав025033

Труба гофрированная ПНД лёгкая 350 Н не распространяющая горение оранжевая с/з д63 (15м/360м уп/пал) Промрукав026333

Труба гофрированная ПНД лёгкая оранжевая ПромрукавАртикул
Труба гофрированная ПНД лёгкая 350 Н оранжевая с/з д25 (50м/2600м уп/пал) ПромрукавPR02.0108

Труба гофрированная ПНД лёгкая 350 Н оранжевая с/з д32 (25м/1375м уп/пал) ПромрукавPR02.0109

Труба гофрированная ПНД лёгкая 350 Н оранжевая с/з д40 (15м/960м уп/пал) ПромрукавPR02.0110

Труба гофрированная ПНД лёгкая 350 Н оранжевая с/з д50 (15м/660м уп/пал) ПромрукавPR02.0111

Труба гофрированная ПНД лёгкая 350 Н оранжевая с/з д63 (15м/360м уп/пал) ПромрукавPR02.0112

Труба гофрированная ПНД Строитель безгалогенная (HF)Артикул
Труба гофрированная ПНД Строительная безгалогенная (HF) черная с/з д16 (100м/5500м уп/пал)021651

Труба гофрированная ПНД Строительная безгалогенная (HF) черная с/з д20 (100м/4800м уп/пал)022051

Труба гофрированная ПНД Строительная безгалогенная (HF) черная с/з д25 (50м/2600м уп/пал)022551

Труба гофрированная ПНД Строительная безгалогенная (HF) черная с/з д32 (25м/1375м уп/пал)023251

Труба гофрированная ПНД Строительная безгалогенная (HF) черная с/з д40 (15м/960м уп/пал)024051

Труба гофрированная ПНД Строительная безгалогенная (HF) черная с/з д50 (15м/660м уп/пал)025051

Труба гофрированная ПНД Строительная безгалогенная (HF) черная с/з д63 (15м/360м уп/пал)026351

Труба гофрированная ПНД Строительная не распространяющая горение оранжеваяАртикул
Труба гофрированная ПНД Строительная не распространяющая горение оранжевая с/з д16 (100м/5500м уп/пал)PR02.0040

Труба гофрированная ПНД Строительная не распространяющая горение оранжевая с/з д20 (100м/4800м уп/пал)PR02.0041

Труба гофрированная ПНД Строительная не распространяющая горение оранжевая с/з д25 (50м/2600м уп/пал)PR02.0042

Труба гофрированная ПНД Строительная не распространяющая горение оранжевая с/з д32 (25м/1375м уп/пал)PR02.0043

Труба гофрированная ПНД Строительная не распространяющая горение оранжевая с/з д40 (15м/960м уп/пал)PR02.0044

Труба гофрированная ПНД Строительная не распространяющая горение оранжевая с/з д50 (15м/660м уп/пал)PR02.0045

Труба гофрированная ПНД Строительная не распространяющая горение оранжевая с/з д63 (15м/360м уп/пал)PR02.0046

Труба гофрированная ПНД тяжёлая безгалогенная (HF) оранжевая ПромрукавАртикул
Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) оранжевая с/з д16 (100м/5500м уп/пал) Промрукав021641о

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) оранжевая с/з д20 (100м/4800м уп/пал) ПромрукавPR02.0033

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) оранжевая с/з д20 (50м/уп) ПромрукавPR02.0034

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) оранжевая с/з д25 (50м/2600м уп/пал) Промрукав022541о

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) оранжевая с/з д32 (25м/1375м уп/пал) Промрукав023241о

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) оранжевая с/з д40 (15 м/960 м уп/пал) ПромрукавPR02.0211

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) оранжевая с/з д50 (15 м/660 м уп/пал) ПромрукавPR02.0212

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) оранжевая с/з д63 (15 м/360 м уп/пал) ПромрукавPR02.0213

Труба гофрированная ПНД тяжёлая безгалогенная (HF) черная ПромрукавАртикул
Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) черная с/з д16 (100м/5500м уп/пал) Промрукав021641

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) черная с/з д20 (100м/4800м уп/пал) Промрукав022041

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) черная с/з д25 (50м/2600м уп/пал) Промрукав022541

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) черная с/з д32 (25м/1375м уп/пал) Промрукав023241

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) черная с/з д40 (15м/960м уп/пал) Промрукав024041

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) черная с/з д50 (15м/660м уп/пал) Промрукав025041

Труба гофрированная ПНД тяжёлая 750 Н безгалогенная (HF) черная с/з д63 (15м/360м уп/пал) Промрукав026341

Труба гофрированная ПНД тяжёлая не распространяющая горение оранжевая ПромрукавАртикул
Труба гофрированная ПНД тяжёлая 750 Н не распространяющая горение оранжевая с/з д16 (100м/5500м уп/пал) ПромрукавPR02.0022

Труба гофрированная ПНД тяжёлая 750 Н не распространяющая горение оранжевая с/з д20 (100м/4800м уп/пал) ПромрукавPR02.0023

Труба гофрированная ПНД тяжёлая 750 Н не распространяющая горение оранжевая с/з д25 (50м/2600м уп/пал) ПромрукавPR02.0024

Труба гофрированная ПНД тяжёлая 750 Н не распространяющая горение оранжевая с/з д32 (25м/1375м уп/пал) ПромрукавPR02.0025

Труба гофрированная ПНД тяжёлая 750 Н не распространяющая горение оранжевая с/з д40 (15м/960м уп/пал) ПромрукавPR02.0026

Труба гофрированная ПНД тяжёлая 750 Н не распространяющая горение оранжевая с/з д50 (15м/660м уп/пал) ПромрукавPR02.0027

Труба гофрированная ПНД тяжёлая оранжевая ПромрукавАртикул
Труба гофрированная ПНД тяжёлая 750 Н оранжевая с/з д16 (100м/5500м уп/пал) ПромрукавPR02.0113

Труба гофрированная ПНД тяжёлая 750 Н оранжевая с/з д20 (100м/4800м уп/пал) ПромрукавPR02.0114

Труба гофрированная ПНД тяжёлая 750 Н оранжевая с/з д25 (50м/2600м уп/пал) ПромрукавPR02.0115

www.promrukav.ru

Что лучше труба гофрированная ПВХ или ПНД

Планируя монтаж совершенно любой системы, любой специалист стремится выбрать тот материал, который проявит себя надежным, практичным и долговечным.

В процессе обустройства электросетей, для которых применяется гофра, а также водопроводов и систем отопления часто возникает вопрос: трубу из какого сырья выбрать? Что лучше – ПВХ или ПНД трубы?

В начале разберемся с терминами:

  • ПВХ, он же НПВХ, он же ХПВХ – поливинилхлорид;
  • ПНД – полиэтилен низкого давления.

К основным преимуществам ПВХ, если с ПНД, вполне справедливо относят его следующие особенности:

  • Низкая стоимость. Разница, как правило, составляет не менее 30%, что вполне существенно при любых объемах работ. Исключением является ПНД из вторичного сырья, но для устройства систем подачи питьевой воды он категорически непригоден;
  • Внушительный сортамент труб, и дополнительных деталей.

Список положительных характеристик продукции из ПНД более внушителен:

  • Рассматриваемый полимер горит хуже, чем его конкурент;
  • Полиэтилен сохраняет свои механические свойства при существенном охлаждении, а вот поливинилхлорид становится очень хрупким;
  • Выделяет меньше токсинов при нагревании. Справедливости ради нужно сказать, что те вещества, которые выделяет ПВХ продукция, не представляют никакой опасности для человека;
  • Сравнение показателей прочности также выигрывает полиэтилен. Нет повода усомниться в том, что 2 разновидность труб выдержит внушительные нагрузки, но ПНД в таком формате более практичный;
  • Поливинилхлорид может быть растворен некоторыми химикатами, встречающимися в быту, чего нельзя сказать о второй разновидности рассматриваемых полимеров.

Также нужно сказать, что существует ряд ситуаций, когда применение поливинилхлорида нежелательно.

Наиболее распространенные из них, это:

  • При наличии вероятности замерзания системы;
  • При возможности возгорания. Данный пункт актуален скорее для хранения, чем для эксплуатации.

Заключение

Задаваясь вопросом “какая гофра лучше?” стоит учитывать, что любой материал и любое изделие раскроет свой потенциал полностью только тогда, когда будет соответствовать условиям эксплуатации. Несмотря на то, что в композите “ПНД -ПВХ” явным фаворитом по большинству показателей выступает первый вариант, он тоже имеет свои недостатки. К ним можно отнести высокую (относительно второго изделия) стоимость, ограниченную сферу применения продукции, изготовленной из вторичного сырья, для подачи питьевой воды и другие, менее значительные негативные особенности.

На основании изложенной информации и конкретных фактов можно уверенно утверждать: у любой продукции есть свои сильные и слабые стороны, при этом несомненным лидером в сравнении двух полимерных материалов для производства гофры оказался именно полиэтилен.

Устойчивость к морозам, высокая прочность и другие, не менее значимые эксплуатационные характеристики помогли этому сырью занять лидерские позиции на отечественных и зарубежных рынках и нет никаких сомнений в том, что эти позиции сохранятся.

Видео со сравнительной характеристикой труб из разного материала:

trubtraid.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
