Глухие фланцы гост: Фланцы глухие, заглушки фланцевые стальные ГОСТ 12836-67. ООО «Трубо-пром» купить, цена.

Заглушки фланцевые стальные ⇒ Глухие фланцы

Фланцевая заглушка – это глухой фланец для перекрытия потока рабочей среды в торце трубопровода. В Украине производятся по ГОСТ 12836 из сталей СТ 20, 09Г2С, нержавеющей 12Х18Н10Т. Диапазон диаметров Ду 15-1200 мм, с номинальным давлением Ру-10, Ру-16, Ру-25, Ру-40. Заглушки на фланцевом соединении применяются для временного или постоянного перекрытия труб, а также при ремонте и опрессовке трубопровода.

Цена

от 150 грн

Диаметры фланцевых заглушек

• Фланец Ду-50
• Фланец Ду-65
• Фланец Ду-80
• Фланец Ду-100
• Фланец Ду-125
• Фланец Ду-150

• Фланец Ду-200
• Фланец Ду-250
• Фланец Ду-300
• Фланец Ду-350
• Фланец Ду-400
• Фланец Ду-500

• Фланец Ду-600
• Фланец Ду-800
• Фланец Ду-1000
• Фланец Ду-1200
• Фланец Ду-1400
• Фланец Ду-1600

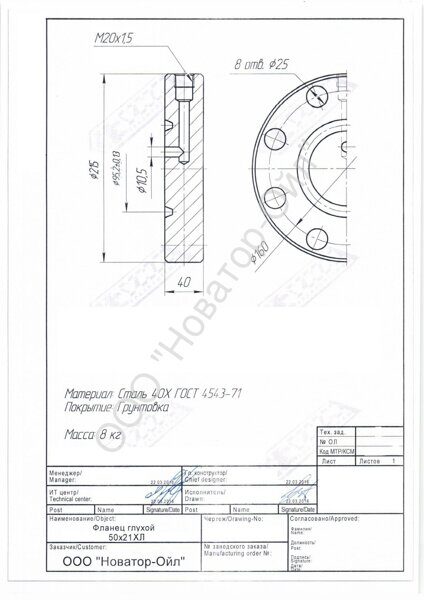

Чертеж и присоединительные размеры глухих фланцев

В таблице указаны присоединительные размеры глухих фланцев ГОСТ 12836-67, европейскому стандарту DIN 2527, польскому PN-87/H-74728: давление Ру, вес, D – наружный диаметр, D1 – межосевое расстояние крепежных отверстий, D2 – диаметр прижимной поверхности (зеркала), b – толщина, h – высота зеркала, n – диаметр отверстий под шпильки и болты.

Условный проход, Ду	Размеры, мм							n, кол-во отв шт	Масса, кг
	D1	b	h	h2	d2	D	D2
Ру-10
50	125	14	2	3	46	160	102	4	1,55
65	145				60	180	122		2,04
80	160				76	195	138		2,44
100	180				94	215	158	8	2,97
125	210	16			118	245	188		4,69
150	240				142	280	212		6,07
200	295				196	335	268		9,09
250	350	18			244	390	320	12	14,26
300	400	20	3	4	294	440	370		19,88
350	460	24			344	500	430	16	31,94
400	515	26			390	565	482		44,43
500	620	30			490	670	585	20	74,31
600	725	34	4	5	590	780	685		119,27
800	950	42			780	1010	905	24	242,06
1000	1160	50			980	1220	1110	28	429,64
1200	1380	55			1180	1455	1325	32	673,13
Ру-16
50	125	14	2	3	46	160	102	4	1,55
65	145				60	180	122		2,04
80	160				76	195	138		2,44
100	180	16			94	215	158	8	3,51
125	210				118	245	188		4,69
150	240	18			142	280	212		6,99
200	295	20			196	335	268	12	11,49
250	355	24			244	405	320		19,74
300	410	28	3	4	294	460	378		29,58
350	470	32			344	520	438	16	44,22
400	525	34			390	580	490		59,86
500	650	40			490	710	610	20	102,69
600	770	45	4	5	590	840	720		161,98
800	950	52			780	1020	900	24	300,6
1000	1170	63			980	1255	1110	28	542,16
1200	1390	75			1180	1485	1325	32	922,18
Ру-25
50	125	14	2	3	46	160	102	4	1,55
65	145	16			60	180	122	8	2,29
80	160	18			76	195	138		3,21
100	190	20			94	230	162		5,07
125	220	22			118	270	188		7,83
150	250	24			142	300	218		10,95
200	310	26			196	360	278	12	17,51
250	370	30			244	425	335		28,93
300	430	34	3	4	294	485	390	16	42
350	490	38			344	550	450		61,48
400	550	40			390	610	505		81,12
500	660	48			490	730	615	20	140,22
600	770	50	4	5	590	840	720		194,5
800	990	63			780	1075	930	24	409,07
Ру-40
50	125	18	2	3	46	160	102	4	2,15
65	145	20			60	180	122	8	3,03
80	160	22			76	195	138		4,08
100	190	24			94	230	162		6,27
125	220	28			118	270	188		10,31
150	250	30			142	300	218		14,07
200	320	38			196	375	280	12	28,3
250	385	45			244	445	345		48,5
300	450	48	3	4	294	510	410	16	66,99
350	510	50			344	570	465		88,9
400	585	56			390	655	535		131,59
500	670	70			490	755	615	20	218,77
Ду	D1	b	h	h2	d2	D	D2	n	Масса, кг

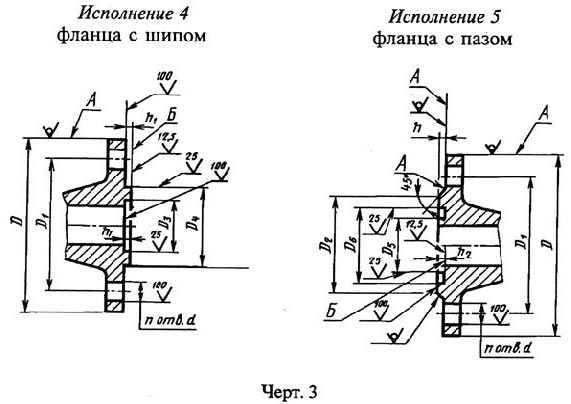

Типы исполнения глухих фланцев

Глухие фланцы устанавливаются на трубопровод без приварки и крепятся с помощью болтов или шпилек. Выбирая исполнение заглушки фланцевой, следует учитывать, тип исполнения посадочного места.

Типы исполнений глухих фланцев:

1. Выбор исполнения прижимной поверхности определяется паспортными данными и техническими условиями эксплуатации трубопроводов.Соединительный выступ для давлений Ру от 6 до 40;
2. Глухой фланец с выступом для давлений Ру от 10 до 63;
3. Фланцевые заглушки с шипом на давление Ру от 6 до 63;
4. Заглушка стальная под прокладку овального сечения давление от Ру от 63 до 160;
5. Фланцевая заглушка с впадиной рабочее давление Ру-40.

Купить фланцевую стальную заглушку

У Систем Качества можно купить заглушки фланцевые для труб, стальные, чугунные, плоские, поворотные от Ду-50 до Ду-1600 мм. Наши специалисты помогут подобрать глухой фланец под тип рабочей среды из сталей СТ 20, 09Г2С, нержавеющей 12Х18Н10Т. Для покупки заглушек с фланцевым соединением под номинальное давление Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16, Ру-25, Ру-40 – свяжитесь с менеджером по телефону или отправьте заявку на почту.

Цены заглушек с фланцевым соединением в Украине

Цена фланцевых заглушек зависит от параметров:

• Типа исполнения;
• Условный проход «Ду». Измеряется в миллиметрах, равен диаметру прохода трубопровода;
• Номинальное давление «Ру». Это наибольшее допустимое избыточное рабочее давление при температуре 20°C;
• Марка стали. Побирается от типа рабочей среды.

Все глухие фланцы соответствуют ГОСТ 33259 2015. Для опта действует система скидок 5-15% от стоимости в прайсе.

---

Мы рекомендуем вам:

ᐈ ГОСТ 12836-67. Заглушка стальная фланцевая (глухой фланец)

Глухой фланец, заглушка фланцевая ГОСТ 12836-67 применяются для перекрытия концевых отверстий трубопроводов в сочетании с другими фланцами. Cоединение такого типа является разборным и в случае необходимости позволяет продолжить строительство трубопровода без демонтажных работ. Глухие фланцы по межцентровым расстояниям полностью соответствуют фланцам по ГОСТ 12820 и ГОСТ 12821.

Скачать
ГОСТ 12836-67

ГОСТ 12836-67 регламентирует технические параметры глухих фланцевых заглушек, использующихся при обустройстве трубопроводов различного назначения – от бытового до промышленного применения.

Согласно нормативным показателям ГОСТ 12836-67, для изготовления фланцев рекомендуется использовать следующие марки сталей:

• 12Х18Н10Т.
• 15Х5М.
• 09Г2С.
• 10Х17Н13М2Т или 10Х17Н13М3Т.

Все марки стали, кроме 09Г2С относятся к нержавеющим сплавам, предназначенных для работы в различных средах при температуре не выше 530 градусов. Эти марки отличаются высокой коррозионной стойкостью, повышенной механической прочностью и длительным сроком службы.

09Г2С – конструкционная сталь, которая широко используется при изготовлении трубопроводов и других конструкций. Металл легко сваривается и обладает высокой механической прочностью, что позволяет его использовать при изготовлении трубопроводных магистралей, работающих под давлением в неагрессивных средах при температуре от -70 до +425 градусов.

Использование глухих нержавеющих фланцев, изготовленных по ГОСТ 12836-67, обеспечивает надежное и герметичное соединение трубопроводных магистралей, работающих под давлением в широком температурном режиме.



Основные характеристики заглушек фланцевых	Ду, мм
Присоединение – фланцевое с присоединительными размерами по ГОСТ 12836-67	От 15 до 1200
Температура рабочей среды  —  от -70 до +650°С
РN (Py) 1,0 МПа и 1,6 МПа



Dу, мм	D, мм	D1, мм	D2, мм	b, мм	d2, мм	d, мм	h2,мм	h, мм	к-во отв.	Масса, кг
									n, шт.
Pу = 1,0 МПа (10 кгс/см²)
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58		16					0,55
25	115	85	68		22					0,67
32	135	100	78		28	18				0,91
40	145	110	88	14	36		3			1,24
50	160	125	102		46					1,55
65	180	145	122		60					2,04
80	195	160	138		76					2,44
100	215	180	158		94				8	2,97
125	245	210	188	16	118					4,69
150	280	240	212		142	23				6,07
200	335	295	268		196					9,09
250	390	350	320	18	244				12	14,26
300	440	400	370	20	294		4	3		19,88
350	500	460	430	24	344				16	31,94
400	565	515	482	26	390	27				44,43
500	670	620	585	30	490				20	74,31
600	780	725	685	34	590	30	5	4		119,27
800	1010	950	905	42	780	33			24	242,06
1000	1220	1160	1110	50	980				28	429,64
1200	1455	1380	1325	55	1180	40			32	673,13



Pу = 1,6 МПа (16 кгс/см²)
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58		16					0,55
25	115	85	68		22					0,67
32	135	100	78		28	18				0,91
40	145	110	88	14	36		3			1,24
50	160	125	102		46					1,55
65	180	145	122		60					2,04
80	195	160	138		76					2,44
100	215	180	158	16	94				8	3,51
125	245	210	188		118					4,69
150	280	240	212	18	142	23				6,99
200	335	295	268	20	196				12	11,49
250	405	355	320	24	244	27				19,74
300	460	410	378	28	294		4	3		29,58
350	520	470	438	32	344				16	44,22
400	580	525	490	34	390	30				59,86
500	710	650	610	40	490	33			20	102,69
600	840	770	720	45	590	40	5	4		161,98
800	1020	950	900	52	780				24	300,6
1000	1255	1170	1110	63	980	46			28	542,16
1200	1485	1390	1325	75	1180	52			32	922,18
