Затворы щитовые, глубинные плоские, шандорные Серия 3.820.2-47

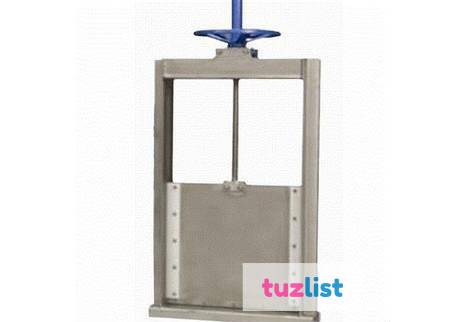

Затворы щитовые
Затворы щитовые предназначены для перекрытия потоков жидкости в открытых и закрытых каналах, в приёмных и распределительных камерах прямоугольного или круглого сечения, размещенными на глубине до 6 м.

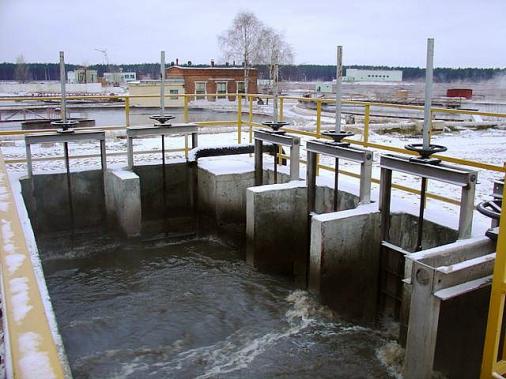

Затворы щитовые применяются в очистных сооружениях водоснабжения и канализации, на объектах водоподготовки и водоочистки, на горно-обогатительных, металлургических и химических предприятиях, в системах орошения, пожаротушения, системах искусственных прудов и озер.
Перекрытие жидкости осуществляется для временного или аварийного прекращения ее подачи в процессе производственного цикла, а также для проведения ремонтных либо восстановительных работ.
Основные типы затворов щитовых:
- Затвор щитовой (ЗЩ) — для открытых каналов и лотков.
- Затвор щитовой глубинный (ЗЩГ) — устанавливается на/в стенах камер или резервуаров.
- Затвор щитовой регулирующий с водосливом/переливной (ЗЩР) — устанавливается в каналах, где необходимо регулировать расход и/или уровень воды.
Типы исполнения подъемного механизма затвора:
- Затворы щитовые с ручным приводом
- Затворы щитовые с электрическим приводом.
- Затворы щитовые, поднимаемые грузоподъемным механизмом.
Вид монтажа затвора:
- с заливкой бетоном.
- без заливки бетоном.
- на стену камеры с креплениями анкерными болтами.
Основные технические характеристики:
| Условный размер проходного сечения затвора: | от 300х300 мм до 3000х5000 мм |
| Максимальный напор рабочей среды: | 1 бар (10 м водяного столба) для стандартного типоразмерного ряда затворов |
| Герметичность затвора: | класс Д1 по ГОСТ 9544-2005 |
| Температура рабочей среды | от плюс 4 ºС до плюс 40 ºС |
| Температура окружающего воздуха: | от минус 10 ºС до плюс 40 ºС |
| Материал металлических частей рамы и щита: | углеродистая сталь ст. 20, 09Г2С или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т (либо аналоги AISI 304, AISI 321) в зависимости от агрессивности среды |
| Срок службы затвора из углеродистой стали: | 25 лет |
| Срок службы затвора из нержавеющей стали: | 50 лет |
| Уплотнение затвора | Масло-кислото-щелочно-стойкая резина |
Особенности выпускаемых затворов:
Уплотнение затвора крепится к щиту, благодаря этому замена уплотнения производиться без демонтажа затвора в условиях действующего сооружения без вывода его из эксплуатации. При этом щит вынимается через верхнюю часть рамы, далее замена уплотнения производится в рабочем порядке согласно инструкции.
При двухстороннем или сменном направлении потока жидкости на затворы щитовые устанавливается дополнительная клиновая система герметизации щита, которая позволяет прижимать щит к раме через уплотнитель в закрытом состоянии.
Затворы щитовые с ручными приводами при необходимости укомплектовываются редукторами.
Наше предприятие изготавливает затворы щитовые как по типовым проектам, так и по индивидуальным чертежам заказчика.
Наши инженеры — конструкторы помогут подобрать требуемый вариант исполнения затвора щитового в зависимости от технических условий проекта либо особенностей конкретного сооружения.
Подать заявку
по телефонам:
- тел. +7 (978) 842-94-75
- тел./факс +7 (8692) 47-74-70
Затвор щитовой для прямоугольных лотков по Серии 3.901-12 Выпуск 1, Выпуск 4
Цинкование
Нанесение цинка гальваническим способом на поверхность пружины слоями от 6 (Ц6хр.) до 18 (Ц18хр.) микрон. Покрытие обладает хорошей адгезией и эластичностью. В зависимости от пассивации имеет различные оттенки.
Требует обезводораживания для исключения риска водородного насыщения. Для пружин не рекомендуется использовать горячее цинкование.
Кадмирование
Нанесение кадмия гальваническим способом на поверхность пружины слоями от 6 (Кd6хр.) до 18 (Кd 18хр.) микрон. Покрытие обладает хорошей адгезией и эластичностью. Применяется в особо жёстких условиях эксплуатации пружин, имеет ограниченное применение в связи в высокой токсичностью при нанесении покрытия на изделия. В зависимости от пассивации имеет различные оттенки. Требует обезводораживания для исключения риска водородного насыщения.
Никелирование
Нанесение никеля на поверхность пружины слоем от 6 до 18 микрон. Применяется в особо жёстких условиях эксплуатации пружин. В связи с невысокой адгезией к стали никель наносится на медную подложку, для повышения декоративных свойств по окончании наносят тонкий (1 мкм) слой хрома (Хим. Н24). Требует обезводораживания для исключения риска водородного насыщения.
Химическое фосфатирование
Самый распространённый способ защиты антикоррозийного покрытия.
Используется для пружин при эксплуатации в неблагоприятных атмосферных условиях. В процессе покрытия не происходит наводороживания металла, не требует обезводораживания, нет риска появления хрупкости пружины. Покрытие используется перед нанесения эмали или грунта или как самостоятельное – с последующей пропиткой хромпиком (Хим.Фос.хр.), маслом (Хим.Фос.прм.)
Химическое оксидирование
Является антикорозийным покрытием для защиты пружин и металлоизделий в условиях длительного хранения также при эксплуатации в неблагоприятных атмосферных условиях. Покрытие используется перед нанесения эмали или грунта или как самостоятельное – с последующей пропиткой хромпиком (Хим.Окс.хр.), маслом (Хим.Окс.прм.).
Электрополирование
Представляет собой электрохимический процесс анодного растворения поверхности изделия, помещенной в специальный электролит и подключенной к положительному полюсу источника тока. При прохождении тока через образовавшуюся цепь происходит избирательное растворение обрабатываемой поверхности — удаляются выступы поверхности, представляющие собой вершины шероховатостей.
Электрополирование выравнивает поверхность, т. е. удаляет крупные выступы (волнистость) и глянцует ее, устраняя шероховатость (до 0,01 мкм). Применяют как метод особо чистой отделки или доводки поверхности для повышения ее коррозионной стойкости и улучшения внешнего вида. Применяется для жаропрочных и нержавеющих сталей типа 12Х18Н10Т, ХН77ТЮР.
Лакокрасочные покрытия
Композиционные составы, наносимые на поверхности в жидком или порошкообразном виде равномерными тонкими слоями и образующие после высыхания и отвердения пленку, имеющую прочное сцепление с основанием. Сформировавшуюся плёнку называют лакокрасочным покрытием, свойством которого является защита поверхности от внешних воздействий (воды, коррозии, температур, вредных веществ), придание ей определённого вида, цвета и фактуры. Необходимое число слоёв указывается в конструкторской документации. Назначаются, преимущественно, на крупногабаритные пружины.
Полимерно — порошковое покрытие
Полимерное покрытие с высокими защитными и декоративными свойствами.
Обладает отличным сцеплением с поверхностью и коррозионной стойкостью. Не реагирует на резкие перепады температур, химическое и механическое воздействие. Обеспечивает изделиям электроизоляцию.
Промасливание
Средство временной защиты от коррозии на период транспортирования и хранения. Так же используется как технологическое покрытие для дальнейшего использования деталей в производственном цикле. Данный способ консервации пружин защищает их от атмосферной коррозии. Можно отнести к любому изделию.
Шаровые краны— Клапаны Babcock: европейские шаровые краны с высокими эксплуатационными характеристиками
Шаровые краны
Плавающие • Корпус с болтовым креплением цапфы • Полностью сварная цапфа • Вход сверху
Прочность компонентов сочетается с надежной и компактной конструкцией.
Шаровые краны Babcock соответствуют широкому спектру стандартов ASME, ANSI и API. Доступны из литой и кованой стали, с различной отделкой, они могут иметь размеры от 1/4″ до 60″ и классы давления от 150 до 2500.
Разработанный для работы в тяжелых условиях, не требующий технического обслуживания, шаровой кран BV обычно выбирается для ряда требовательных применений и считается одним из самых надежных клапанов в нефтяной и химической промышленности.
Тип: Вход с плавающей шарнирной стороной
Тело: один кусок
Размеры: 1/2 ″- 3 ″
Класс ANSI: 150-900
Простой дизайн с хорошим дизайном с хорошим дизайном с хорошим дизайном с хорошим дизайном с хорошим дизайном с хорошим дизайном с A Good A Good. уплотняющая способность для систем низкого и среднего давления.
В шаровых кранах с плавающим шаром используется естественное давление в трубопроводе для прижатия и уплотнения шара к седлу, расположенному ниже по потоку.
Чтобы избежать деформации уплотнительного кольца из-за рабочих нагрузок, которые оно выдерживает, в наших конструкциях увеличена площадь контакта между шаром и уплотнительным кольцом, что снижает уплотняющее давление.
Тип: Боковой ввод с плавающим шаром
Корпус: Резьбовой и герметичный
Размеры: 1/2″- 12″
Класс ANSI: 150-903
Конструкция с цапфой для надежной работы с низким крутящим моментом.
Шаровые краны Babcock Trunnion имеют плавающие седла, которые перемещаются под действием среднего давления, уплотняя шар и уплотнительное кольцо, обеспечивая надежность уплотнения.
Подшипники, установленные на верхнем и нижнем валах, значительно снижают рабочий крутящий момент. Они в основном используются в клапанах с высоким давлением и больших размеров.
Для снижения рабочего крутящего момента и повышения надежности уплотнения шаровые краны Babcock поставляются с двумя пресс-масленками как в переднем, так и в нижнем по потоку карманах седла.
боковой вход
Тип: боковая вход, установленная на туфне, Тип: установленная на Trunnion
Классы: болт.
Тело: сварное тело
Размеры: 2 ″-60 ″
Класс ANSI: 150-900
Top вход
Тип: Trunnion-Mountted Top Pritt Корпус: корпус на болтах
Размеры: 2″– 60″
Класс ANSI: 150–1500
ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА
Доступен широкий выбор тримов седла/уплотнения, подходящих для каждого клапана 9002 Применение, в том числе металл к металлической отделке.
Защищенные сиденья для длительного срока службы
Защищенное сиденье имеет глубокий карман с защитной кромкой. Такая конструкция препятствует холодному течению седла в линию. Это приводит к увеличению срока службы седла по сравнению с обычными конструкциями.
Цапфа большого диаметра
Обеспечивает плавность, простоту эксплуатации и увеличенный срок службы подшипника. Подшипники цапф изготовлены из нержавеющей стали с покрытием из ПТФЭ для тяжелых условий эксплуатации.
Кронштейны для монтажа привода
Доступны в качестве опции для пользователей, которые предпочитают устанавливать свои собственные приводы. Мы рекомендуем покупателям выбирать приводы, установленные на заводе, чтобы обеспечить надежную и долгую работу.
Двунаправленное уплотнение
Цапфовые затворы Babcock оснащены седлами, приводимыми в действие давлением, обеспечивающими истинное двунаправленное уплотнение.
Автоматический сброс давления в корпусе
Конструкция сиденья, приводимая в действие давлением, обеспечивает положительный сброс избыточного давления. Если давление тела превышает давление в трубопроводе и давление предварительной нагрузки сиденья, сиденье (я) автоматически откидывается назад, чтобы сбросить избыточное давление.
Вставка TFM
Седло в сборе состоит из наружного металлического кольца седла со вставкой TFM. Вставка TFM устанавливается в канавку в металлическом кольце.
Пружинный узел за седлом прижимает седло к шару и предотвращает утечку из-за седла. Эта эффективная конструкция седла обеспечивает надежное перекрытие.
Двойная блокировка и выпуск
Седла цапфовых клапанов Babcock, приводимые в действие давлением, обеспечивают надежное уплотнение вверх и вниз по потоку при любых условиях. При использовании для блокировки и выпуска эта функция позволяет клапану заменить два клапана, что позволяет оператору проверить уплотнение вверх и вниз по потоку, установив инструмент для сброса давления для сброса давления в корпусе.
Простота обслуживания
Клапаны Babcock можно полностью разобрать в полевых условиях для замены седел или капитального ремонта. Сиденья можно быстро заменить без использования специальных инструментов.
Надежная фиксация штока
Шаровые краны Babcock с креплением на цапфе изготавливаются с настоящим противовыбросовым штоком. Шток вставлен в корпус клапана и надежно удерживается в полости корпуса.
Этот метод удержания штока устраняет необходимость в устройствах с внешними стопорными штифтами, которые могут быть подвергнуты непреднамеренному удалению и связанным с этим рискам.
Регулируемое уплотнение
Материал уплотнения штока — графит. Уникальная конструкция узла уплотнения штока BV обеспечивает полную ремонтопригодность материала уплотнения и возможность замены уплотнительных колец из FPM во время эксплуатации клапана. Это достигается за счет надежного вторичного уплотнения штока, расположенного под набивкой и верхним фонарным кольцом.
Приводы
Клапаны Babcock подходят для работы с любым типом пневматических, электрических или гидравлических приводов. Мы предлагаем заводские комплекты клапан-привод с эффективностью, ответственностью и гарантией из одних рук.
