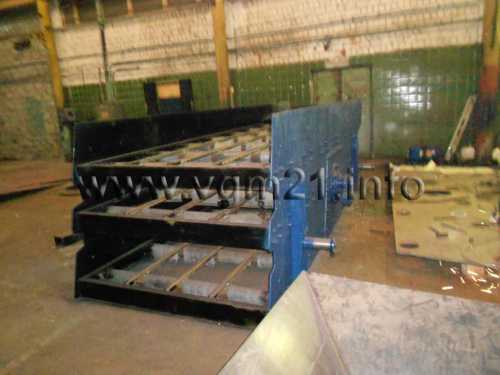

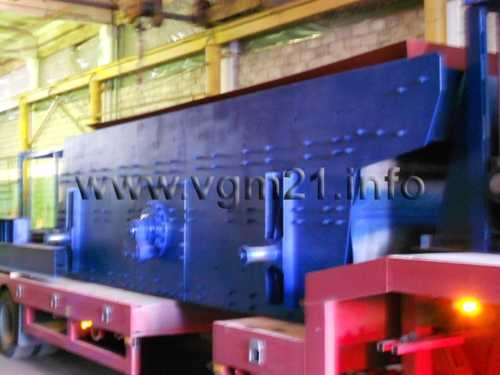

ГИС 53 Грохот инерционный среднего типа

Главная » Продукция » Грохоты

Грохот инерционный среднего типа ГИС-53 предназначен для разделения по параметру крупности сыпучего сырья. При этом масса насыпного груза может быть не более, чем 2,2 т/м3. Следует отметить, что угол наклона этой просеивающей поверхности должен быть настроен на 12 – 25 градусов.

Возможен пуск цикла грохочения сухого продукта, влажностью не больше 5%, в то время как другой материал «мокрого» грохочения (щебень, гравий, песок и другие неметаллорудные стройматериалы) должен обрабатываться с предельной осторожностью. Сами куски питания при этом должны быть крупностью до 250 мм.

Технические характеристики

ГИС-53

Размер просеивающей поверхности, мм

1750х4500

Число ярусов сит

3

Наибольший допустимый размер куска

исходного материала, мм

250

Максимальный вес объемно-насыпной массы

просеивающего материала, т/м3

1,8

Производительность, не более м3

190

Угол наклона просеивающей поверхности, град.

10-20

Мощность электродвигателя, кВт

15

Габаритные размеры колеблющейся части

грохота, мм

5200х2320х1500

Масса грохота без эл/привода, кг

4200


Грохоты среднего типа:

www.vgm21.info

ГИС-53

Характеристики

Размер просеивающей поверхности, мм

1750х5000

Площадь просеивающей поверхности, мм

8,75

Число ярусов

3

Наибольший размер куска исходного материала, мм

200

Вес максимальный объемно-насыпной массы просеивающего материала, т/м3

1,8

Производительность, не более м3/ч

120-160

Угол наклона просеивающей поверхности, град.

10-25

Мощность электродвигателя, кВт

15

Габаритные размеры колеблющейся части грохота, мм

5700 х 2430 х 1500

Масса грохота (без привода), кг

5100

Амплитуда (полуразмах) колебаний короба, мм

3-3,5

Число оборотов, об/мин (Частота колебаний, с-1)

16,2

Габаритные размеры грохота с учетом привода длина, ширина, высота, мм

5700 х 3130 х 1500

Подробное описание

Основное предназначение инерционных грохотов ГИС 53 среднего типа - это разделение по размеру сыпучего сырья, чья общая объемная масса не превышает 2,2 т/м. Рекомендованный угол наклона поверхности просеивателя может составлять от 12 до 25 градусов во время «сухого» просеивания (предельная влажность материалов не должна превышать 5%). При «мокром» грохочении песка, гравия, щебня и иных неметаллорудных стройматериалов крупность кусков питания может максимально доходить до 250 мм.

pk-ergon.ru

Грохот ГИC-53 в Челябинске (Грохота)

Лизинговая рассрочка платежа до 1 года под 0% годовых при первоначальным взносе 50% от стоимости оборудования. Лизинг до 3-х лет с первоначальным взносом от 30%

Инерционный грохот среднего типа ГИС-53 применяется для разделения различных видов сыпучих материалов по крупности. При этом крупность кусков питания должна составлять не более 20 см, объемная насыпная масса не должна превышать 1,8 тонны (в расчете на 1 куб. м). Площадь просеивающей поверхности данной модели грохота составляет 8,75 кв. м. В течение часа ГИС-53 отсеивает порядка 390 куб. м материала.

Для получения более подробной информации относительно имеющихся в наличии вибрационных грохотов, цен, условиях покупки и прочее, свяжитесь с нами любым удобным способом.

Характеристики грохота ГИС-53

  • — Страна производитель: Россия
  • — Производительность грохота: 180.0 (т/ч)
  • — Вид грохота: инерционный
  • — Максимальный размер исходного куска: 250.0 (мм)
  • — Количество сит: 3 (шт.)
  • — Размер просеивающей поверхности, мм, ширина, длина: 1750х5000
  • — Площадь просеивающей поверхности, м2: 8,75
  • — Вес максимальный объемно-насыпной массы просеивающего материала, т/м3: 1,8
  • — Производительность, м³/ч: 390
  • — Угол наклона просеивающей поверхности, град.: 10-25
  • — Габаритные размеры колеблющейся части грохота, мм: 5700 х 2430 х 1500
  • — Масса грохота (без привода), кг: 5100
  • — Амплитуда (полуразмах) колебаний короба, мм: 3 - 3,5
  • — Число оборотов, об/мин (Частота колебаний, с-1): 16,2
  • — Габаритные размеры грохота с учетом привода длина, ширина, высота, мм: 5700 х 3130 х 1500

bizorg.su

53 | Группа компаний "Сервис+"

ГИC-53



Инерционный грохот среднего типа ГИС-53 применяется для разделения различных видов сыпучих материалов по крупности При этом крупность кусков питания должна составлять не более 20 см, объемная насыпная масса не должна превышать 1,8 тонны (в расчете на 1 куб. м). Площадь просеивающей поверхности данной модели грохота составляет 8,75 кв. м. В течение часа ГИС-53 отсеивает порядка 390 куб. м материала.



Размер просеивающей поверхности, мм, ширина, длина1750 х 5000
Площадь просеивающей поверхности, м28,75
Число ярусов3
Наибольший размер куска исходного материала, мм200
Вес максимальный объемно-насыпной массы просеивающего материала, т/м31,8
Производительность, м3/ч120-160
Угол наклона просеивающей поверхности, град.10-25
Мощность электродвигателя, кВт15
Габаритные размеры колеблющейся части грохота, мм5700 х 2430 х 1500
Масса грохота (без привода), кг5100
Амплитуда (полуразмах) колебаний короба, мм3 — 3,5
Число оборотов, об/мин (Частота колебаний, с-1)16,2
Габаритные размеры грохота с учетом привода длина, ширина, высота, мм5700 х 3130 х 1500

Примечание:

* Ориентировочная производительность грохотов при сухой сортировке гравия с влажностью 3 — 4%. Содержание фракций нижнего класса в исходном материале – 60%., содержание в нижнем классе зерен меньше половины размера отверстий – 50%:

— по граничной крупности 20 мм на нижней просеивающей поверхности, при угле наклона 15 градусов;
— по граничной крупности 40 мм на средней просеивающей поверхности, при угле наклона 15 градусов;
— по граничной крупности 70 мм на средней просеивающей поверхности, при угле наклона 15





xn--74-jlc4bo.xn--p1ai

МЕХАНОБР ГИС 53 - Грохоты (GIS 53 - MEHANOBR ГИС 53 - MEHANOBR-TEHNIKA ГИС 53 - MEKHANOBR GIS 53 - ГИС 53 - Грохот ГИС 53 - Грохот МЕХАНОБР ГИС 53 - МЕХАНОБР ГИС 53 - МЕХАНОБР-ТЕХНИКА ГИС 53) - Технические характеристики МЕХАНОБР ГИС 53 - Габаритные размеры МЕХАНОБР ГИС 53 - Двигатель МЕХАНОБР ГИС 53

Документ энциклопедии Стройтех, Категория: Грохоты

Технические характеристики МЕХАНОБР ГИС 53

  • Эксплуатационная масса:5 300,00 кг
  • Эксплуатационная мощность:-
  • Скорость рабочая:-
  • Производительность (масса):30 000,00-300 000,00 кг/ч

Габаритные размеры МЕХАНОБР ГИС 53

  • Длина:4 670,00 мм
  • Ширина:3 170,00 мм
  • Высота:3 320,00 мм

Двигатель МЕХАНОБР ГИС 53

Эксплуатационные характеристики МЕХАНОБР ГИС 53

  • Размер загружаемого материала:-
  • Размер выгружаемого материала:2,00-60,00 мм
  • Амплитуда колебаний:3,00-4,00 мм
  • Длина просеивающей поверхности:4 650,00 мм
  • Количество ярусов сит:3,00 шт
  • Угол наклона грохота:15,00-25,00 °
  • Частота вибрации:960,00 ударов/мин
  • Ширина росеивающей поверхности:1 750,00 мм





GIS 53
|
MEHANOBR ГИС 53
|
MEHANOBR-TEHNIKA ГИС 53
|
MEKHANOBR GIS 53
|
ГИС 53
|
Грохот ГИС 53
|
Грохот МЕХАНОБР ГИС 53
|
МЕХАНОБР ГИС 53
|
МЕХАНОБР-ТЕХНИКА ГИС 53






Энциклопедия СтройТех является открытой справочно-информационной системой.
Любой посетитель может свободно просматривать, копировать и изменять документы.
Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

• Увидели неточность - смело вносите свои правки.
• Не нашли нужного документа - добавление займет пару минут.

Команда Стройтех открыта для всего нового и улучшения старого - форма отправки предложений.

На правах рекламы:

www.stroyteh.ru

Грохота: ГИЛ-22,32,42,52; ГИС-42,53,42; ГИТ-53,63 - ИП Гупалов

Грохота инерционные

1

ГИЛ 31

Размер просеивающей поверхности, мм — 1250х3000

Наибольший допустимый размер куска исходного материала, мм  — 100

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -1,4

Производительность, м3 /ч -50

Мощность двигателя, кВт-5,5

Количество сит-1

2

ГИЛ 32

Размер просеивающей поверхности, мм — 1250х3000

Наибольший допустимый размер куска исходного материала, мм  — 150

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 1,4

Производительность, м3 /ч — 70

Мощность двигателя, кВт-7,5

Количество сит-2

3

ГИЛ 33

Размер просеивающей поверхности, мм — 1250х3000

Наибольший допустимый размер куска исходного материала, мм  — 100

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -1,4

Производительность, м3 /ч -70

Мощность двигателя, кВт-7,5

Количество сит-3

4

ГИЛ 41

Размер просеивающей поверхности, мм — 1500х4000

Наибольший допустимый размер куска исходного материала, мм  — 150

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 1,5

Производительность, м3 /ч — 90

Мощность двигателя, кВт-5,5

Количество сит-1

5

ГИЛ 42

Размер просеивающей поверхности, мм — 1500х4000

Наибольший допустимый размер куска исходного материала, мм  — 150

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 1,5

Производительность, м3 /ч — 90

Мощность двигателя, кВт-11

Количество сит-2

6

ГИЛ 43

Размер просеивающей поверхности, мм — 1500х4000

Наибольший допустимый размер куска исходного материала, мм  — 150

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -1,4

Производительность, м3 /ч -80

Мощность двигателя, кВт-7,5

Количество сит-3

7

ГИЛ 51

Размер просеивающей поверхности, мм — 1750х5000

Наибольший допустимый размер куска исходного материала, мм  — 200

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -1,6

Производительность, м3 /ч -120

Мощность двигателя, кВт-7,5

Количество сит-1

8

ГИЛ 52

Размер просеивающей поверхности, мм — 1750х5000

Наибольший допустимый размер куска исходного материала, мм  — 200

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 1,6

Производительность, м3 /ч — 150

Мощность двигателя, кВт- 11,0

Количество сит-2

9

ГИЛ 53

Размер просеивающей поверхности, мм —

Наибольший допустимый размер куска исходного материала, мм  — 200

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -1,6

Производительность, м3 /ч -150

Мощность двигателя, кВт-15,0

Количество сит-3

10

ГИЛ 54

Размер просеивающей поверхности, мм —

Наибольший допустимый размер куска исходного материала, мм  —

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -200

Производительность, м3 /ч -150

Мощность двигателя, кВт- 15,0

Количество сит-4

11

ГИЛ 62

Размер просеивающей поверхности, мм — 2000х6000

Наибольший допустимый размер куска исходного материала, мм  — 200

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 1,6

Производительность, м3 /ч — 250

Мощность двигателя, кВт- 15,0

Количество сит-2

12

ГИС 31

Размер просеивающей поверхности, мм – 1250х3000

Наибольший допустимый размер куска исходного материала, мм  — 150

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -1,8

Производительность, м3 /ч -60

Мощность двигателя, кВт-5,5

Количество сит-1

13

ГИС 32

Размер просеивающей поверхности, мм – 1250х3000

Наибольший допустимый размер куска исходного материала, мм  — 250

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -1,8

Производительность, м3 /ч -60

Мощность двигателя, кВт-7,5

Количество сит-2

14

ГИС 33

Размер просеивающей поверхности, мм —

Наибольший допустимый размер куска исходного материала, мм  — 250

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -1,8

Производительность, м3 /ч -80

Мощность двигателя, кВт-7,5

Количество сит-3

15

ГИС 41

Размер просеивающей поверхности, мм – 1500х4000

Наибольший допустимый размер куска исходного материала, мм  — 250

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -1,8

Производительность, м3 /ч — 100

Мощность двигателя, кВт- 7,5

Количество сит-1

16

ГИС 42

Размер просеивающей поверхности, мм — 1500х4000

Наибольший допустимый размер куска исходного материала, мм  — 250

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 1,8

Производительность, м3 /ч — 100

Мощность двигателя, кВт- 11,0

Количество сит-2

17

ГИС 43

Размер просеивающей поверхности, мм — 1500х4000

Наибольший допустимый размер куска исходного материала, мм  — 100

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -1,8

Производительность, м3 /ч — 100

Мощность двигателя, кВт-11

Количество сит-3

18

ГИС 51

Размер просеивающей поверхности, мм – 1750 х5000

Наибольший допустимый размер куска исходного материала, мм  — 250

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 – 1,8

Производительность, м3 /ч — 160

Мощность двигателя, кВт- 11,0

Количество сит-1

19

ГИС 52

Размер просеивающей поверхности, мм — 1750х5000

Наибольший допустимый размер куска исходного материала, мм  — 250

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 1,8

Производительность, м3 /ч — 160

Мощность двигателя, кВт – 15,0

Количество сит-2

20

ГИС 53

Размер просеивающей поверхности, мм – 1750х5000

Наибольший допустимый размер куска исходного материала, мм  — 250

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 – 1,8

Производительность, м3 /ч — 180

Мощность двигателя, кВт- 15,0

Количество сит-3

21

ГИС 62

Размер просеивающей поверхности, мм — 2000х6000

Наибольший допустимый размер куска исходного материала, мм  — 250

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 1,8

Производительность, м3 /ч — 240

Мощность двигателя, кВт – 22

Количество сит-2

22

ГИС 63

Размер просеивающей поверхности, мм – 2000 х 6000

Наибольший допустимый размер куска исходного материала, мм  — 250

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 – 1,8

Производительность, м3 /ч — 250

Мощность двигателя, кВт- 22,0

Количество сит-3

23

ГИТ 31

Размер просеивающей поверхности, мм —

Наибольший допустимый размер куска исходного материала, мм  —

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3

Производительность, м3 /ч —

Мощность двигателя, кВт-

Количество сит-1

24

ГИТ 41

Размер просеивающей поверхности, мм – 1500х4250

Наибольший допустимый размер куска исходного материала, мм  — 500

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 – 2,8

Производительность, м3 /ч — 2000

Мощность двигателя, кВт- 15,0

Количество сит-1( сварная )

25

ГИТ 42

Размер просеивающей поверхности, мм — 1500х4250

Наибольший допустимый размер куска исходного материала, мм  — 500

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 2,8

Производительность, м3 /ч — 100

Мощность двигателя, кВт-15,0

Количество сит-2

26

 ГИТ 43

Размер просеивающей поверхности, мм – 1500х4250

Наибольший допустимый размер куска исходного материала, мм  — 500

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -2,8

Производительность, м3 /ч — 100

Мощность двигателя, кВт- 18,5

Количество сит-3

27

ГИТ -51М

Размер просеивающей поверхности, мм — 1750х5000

Наибольший допустимый размер куска исходного материала, мм  — 800

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 2,8

Производительность, м3 /ч — 160

Мощность двигателя, кВт-15,0

Количество сит-1( сварная)

28

ГИТ-41К(СМД-113)

Размер просеивающей поверхности, мм – 1500х3000

Наибольший допустимый размер куска исходного материала, мм  — 1000

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -2,8

Производительность, м3 /ч – 300-500

Мощность двигателя, кВт- 15,0-под заказ

Количество колосников – под заказ

29

 ГИТ 52

Размер просеивающей поверхности, мм — 1750х5000

Наибольший допустимый размер куска исходного материала, мм  — 600

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 2,8

Производительность, м3 /ч — 160

Мощность двигателя, кВт-

Количество сит-2

 30

 ГИТ 53

Размер просеивающей поверхности, мм – 1750х5000

Наибольший допустимый размер куска исходного материала, мм  — 600

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 -2,8

Производительность, м3 /ч -200

Мощность двигателя, кВт- 18,5

Количество сит-3

31

ГИТ 62

Размер просеивающей поверхности, мм — 2000х6000

Наибольший допустимый размер куска исходного материала, мм  — 600

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 — 2,8

Производительность, м3 /ч — 240

Мощность двигателя, кВт- 22

Количество сит-2

32

ГИТ 63

Размер просеивающей поверхности, мм – 2000х6000

Наибольший допустимый размер куска исходного материала, мм  — 600

Вес максимальный объемно-насыпной массы                                       просеивающего материала, т/м3 – 2,8

Производительность, м3 /ч -240

Мощность двигателя, кВт-22,0

Количество сит-3

gupalovs.kz

Грохоты инерционные средние ГИС

Грохоты ГИС предназначены для механической сортировки материала по крупности или другим отличительным признакам с целью получения фракций или классов повышенной однородности.

Основной рабочей частью грохотов являются просеивающие поверхности, которые жестко фиксируются в коробе, сюда и подаются циклические колебания, за счет чего сыпучий материал встряхивается, перемещается и распределяется на фракции.

Грохота ГИС позволяют сортировать сыпучие материалы, масса которых не превышает 1,8т/куб. метр. Грохота ГИС можно использовать, когда размер кусков сортируемого материала не превышает 30 см. Влажность материала, перерабатываемого с помощью грохота ГИС не должна превышать 5%.

Технические параметры грохотов ГИС

Модель

Размер просеивающей поверхности, мм, ширина, длина

Число ярусов

Производительность, м3/ч, max

Мощность электродвигателя, кВт

Масса грохота (без привода), кг

ГИС-21

1000х2500

1

40

7,5

1000

ГИС-22

1000х2500

2

45

7,5

2300

ГИС-31

1250х3125

1

80

11

2300

ГИС-32

1250х3125

2

90

11

2500

ГИС-33

1250х3125

3

80

11

3050

ГИС-41

1500х3750

1

135

11

2650

ГИС-42

1500х4000

2

240

11

2400

ГИС-43

1500х3750

3

110

11

4000

ГИС-51

1750х4375

1

170

15

3300

ГИС-52

1750х4375

2

180

15

3500

ГИC-53

1750х4375

3

160

15

5100

ГИС-54

1750х4375

4

150

22

6350

ГИС-62

2000х5000

2

260

22

7150

ГИС-63

2000х5000

3

220

22

8200

 Маркировка грохот инерционных состоит из трех букв и двух цифр.
Буквы указывают на тип грохота, первая цифра обозначает длину, вторая — количество сит. (Например ГИС-52 : грохот инерционный среднего типа; длина  - 5 метров; количество сит- 2)

www.drobservis.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
