Гидромотор МП 90 - Gidrorossia

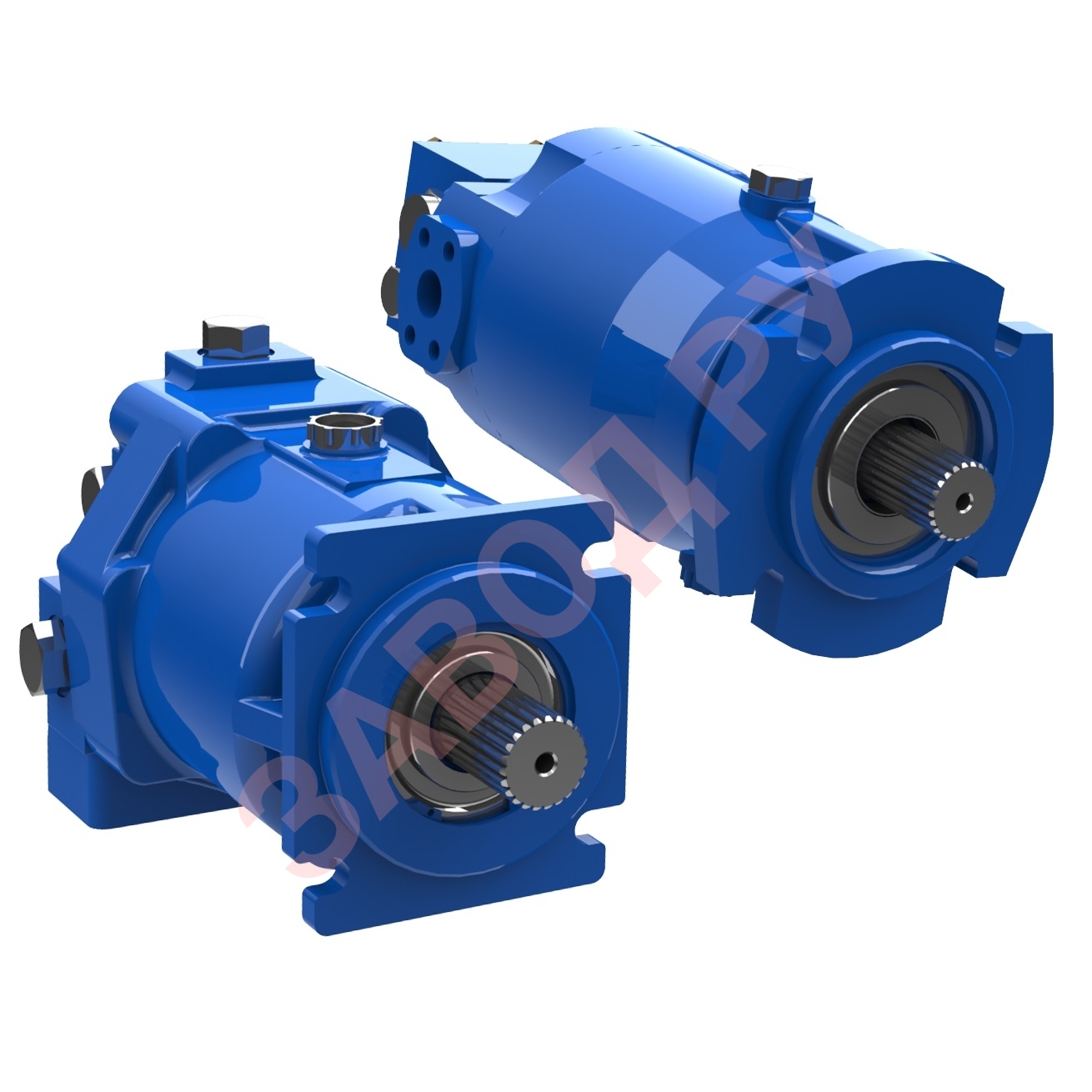

Гидромотор аксиально-поршневой нерегулируемый МП-90 (вал 21 шлиц)
Аксиально-поршневые нерегулируемые гидромоторы с наклонной шайбой предназначены для закрытых гидросистем, могут применяться для открытых гидросистем.
Частота вращения вала гидромотора прямо пропорциональна расходу рабочей жидкости. Выходной крутящий момент прямо пропорционален перепаду давлений между гидролиниями напорными. Направление вращения вала зависит от того, в какое из двух отверстий подается высокое давление.
В гидромоторах предусмотрена возможность модульного монтажа гидроклапанной аппаратуры, также имеется исполнение с клапанами, встроенными в крышку заднюю.
Вращение вала гидромотора: реверсивное.

Гидромотор МП 90

Наименование

агрегата

Рабочий

объем,

 см3

Макс

частота вращения,

об/мин

Номинальный

крутящий момент,

 Н/м

Номинальная

эффективная

мощность,

кВт

Макс

давление в гидролинии,

МПа

Гидромотор МП 90

89

2590

471

48,9

35,8

Применяемость:

Тип техники

Марка

Завод изготовитель

Узел установки гидромотора

МиксерTigarboПривод бетономешалки
КомбайнЕнисейКрасноярский завод комбайновОбъемный гидропривод
КомбайнДон-680РостсельмашОбъемный гидропривод
КомбайнДон-1500РостсельмашОбъемный гидропривод
КомбайнКСККрасноярский завод комбайновОбъемный гидропривод
КомбайнНиваРостсельмашОбъемный гидропривод
Технические характеристики гидромотора МП-90
Максимальный рабочий объем, см389
Максимальное давление в гидролинии высокого давления, МПа / bar45 / 450
Номинальное давление в гидролинии высокого давления, МПа / bar42 / 420
Максимальное давление дренажа, МПа / bar0,25 / 2,5
Максимальный крутящий момент, мин-1542
Максимальная частота вращения, мин-13720
Минимальная частота вращения, мин-1500
Номинальная частота вращения, мин-12500
Номинальная мощность, кВт
125,6
Масса (без рабочей жидкости), кг47



Мотор ГСТ (МП-33, МП-52, МП-71, МП-90, МП-112, Импортные моторы ГСТ)





Аксиально-поршневой нерегулируемый мотор с наклонной шайбой – мотор ГСТ, предназначается для работы в закрытой гидросистеме. Частота вращения вала мотора ГСТ находится в прямой зависимости с величиной расхода рабочей жидкости. Выходной крутящий момент напрямую зависит от перепада давления между напорными гидролиниями.

 фото:
( ГСТ мотор + ГСТ насос )



Направление вращения вала предопределяется выбором подачи высокого давления в отверстия «А» или «В». Аксиально-поршневой нерегулируемый гидромотор МП (гидромотор ГСТ) имеет небольшие габаритные размеры, и эргономичную форму. В гидромоторе ГСТ предусмотрена модульная установка распределительной гидроаппаратуры.

К обслуживанию тандема ГСТ допусткаются лица, ознакомленные с его устройством, требованиями и правилами ухода, и имеющие опыт работы с гидросистемами высокого давления. Требования безопасности согласно ГОСТ 12.2.040-79 и ГОСТ 12.2.086-83



Технические характеристики гидромоторов ГСТ (ГСТ-33 мотор, ГСТ-52 мотор, ГСТ-71 мотор, ГСТ-90 мотор, ГСТ-112 мотор), представлены в виде таблицы в паспорте готового изделия, который идет в комплекте с гидромотором.



Технические характеристики гидроприводов ГСТ:

Параметры

ГСТ-33

ГСТ-52

ГСТ-70

ГСТ-90

ГСТ-112

Рабочий объем, см3/об

насоса: макс

мин

мотора: макс



33,3

0

33,3



51,6

0

51,6



69,8

0

69,8



89

0

89



112

0

112

Частота вращения вала, об/мин

ном

макс

мин: насоса

мотора



1500

3590

500

50



1500

3100

500

50



1500

3000

500

50



1500

3000

500

50



1500

3000

500

50

Объем насоса подпитки, см3/об

12,3

18,03

18,03

18,03

18,03

Объемная подача насоса, л/мин

мин

ном

макс



15,84

47,4

113,4



24,54

73,5

152



33,18

99,5

198,9



42,3

126,8

253



53,2

212

320

Давление нагнетания, Мпа

ном

макс



27

35



27

40



27

40



27

40



27

42

Давление подпитки, Мпа

ном

макс



1,5

1,8



1,5

1,8



1,5

1,8



1,5

1,8



2,0

2,3

Приводной крутящийся момент насоса, Нм

ном

макс



154,70

231,25



237,22

355,85



319,29

479,76



405,87

610,48



501,28

758,76

КПД, %

объемный

гидромеханический

полный



0,95

0,9

0,86



0,95

0,9

0,86



0,95

0,9

0,86



0,95

0,9

0,86



0,95

0,9

0,86

Угол поворота рычага управ. , град.

±22

±26

±26

±30

±30

Масса без рабочей жидкости, кг

75

90

103

125

127

Направление вращения

лев./прав.

лев./прав.

лев./прав.

лев./прав.

лев./прав.



Параметры

ГСТ-119

ГСТ-130

ГСТ-166

ГСТ-227

ГСТ-333

Рабочий объем, см3/об

насоса: макс

мин

мотора: макс



119

0

119



135

0

135



166

0

166



227

0

227



333

0

333

Частота вращения вала, об/мин

ном

макс

мин: насоса

мотора



1500

2700

500

50



1500

3000

500

50



1500

2400

500

50



1500

2100

500

50



1500

1900

500

50

Объем насоса подпитки, см3/об

18,8

32

32,8

32,8

65,5

Объемная подача насоса, л/мин

мин

ном

макс



56,4

160,2

304,2



64,2

273,2

365



78,6

223,8

378



108

306,6

453,6



158,4

450,6

600

Давление нагнетания, Мпа

ном

макс



27

40



27

40



27

40



27

40



27

40

Давление подпитки, Мпа

ном

макс



1,5

1,8



2,0

2,3



1,5

1,8



1,5

1,8



1,5

1,8

Приводной крутящийся момент насоса, Нм

ном

макс



433,56

654,59



607,72

918,07



605,6

914,34



830,23

1253,5



1218,9

1840,3

КПД, %

объемный

гидромеханический

полный



0,95

0,9

0,86



0,95

0,9

0,86



0,95

0,9

0,86



0,95

0,9

0,86



0,95

0,9

0,86

Угол поворота рычага управ. , град.

±25

±30

±30

±28

±28

Масса без рабочей жидкости, кг

194

130

288

364

467

Направление вращения

лев./прав.

лев./прав.

лев./прав.

лев./прав.

лев./прав.



Описание контуров  гидростатической трансмиссии - ГСТ







У нас можно купить ГСТ мотор новый с паспортом и оригинальным шильдиком завода-изготовителя.



 фото: Мотор ГСТ


Также предоставляем возможность приобрести ГСТ-90 мотор и другие модели (ГСТ-33 мотор, ГСТ-52 мотор, ГСТ-71 мотор, ГСТ-90 мотор, ГСТ-112 мотор) полностью восстановленный после проведения ремонтных работ.

Возможно, вас заинтересует тандем - гидростатическая трансмиссия ГСТ-90 (мотор+насос). Гидростатическая трансмиссия ГСТ мотор и насос работают в паре, могут иметь левое или правое вращение, что индивидуально для вашей техники.

В ООО НПКФ «Спецгидромаш» при заказе на ГСТ-90 комплект (мотор МП+ насос НП) предоставляются скидки.

Всегда в наличии гидростатическая трансмиссия с исполнением вала на 23 или на 21 шлица, все пожелания заказчика учитываются при оформлении заказа на ремонт ГСТ.





 фото: Мотор ГСТ



Ремонт ГСТ-90 моторов и других моделей аксиально-поршневых гидромоторов нерегулируемых, сопровождается заменой узлов и агрегатов, при которой используются только оригинальные комплектующие, соответствующие ТУ З Украины 5786106. 010-93.

Гидростатическая трансмиссия (ГСТ мотор + ГСТ насос) проходит обязательные многократные испытания на проверочном стенде, после чего признается годной к эксплуатации, и высылается заказчику. Возможности нашего испытательного стенда позволяют настроить нужные параметры в широком диапазоне и проверить изменения, происходящие на испытуемом ГСТ.

На проведенный ремонт ГСТ на предприятии ООО НПКФ «Спецгидромаш» предоставляется гарантия 6 мес.

У нас можно качественно отремонтировать гидромоторы аксиально-поршневые нерегулируемые, а именно:

  • Мотор ГСТ-33 (МП-33)
  • Мотор ГСТ-52 (МП-52)
  • Мотор ГСТ-71 (МП-71)
  • Мотор ГСТ-90 (МП-90)
  • Мотор ГСТ-112 (МП-112)
  • ·         Импортные моторы ГСТ (John Deere, Hitachi, CAT, Komatsu, Volvo, Atlas, Liebherr, NewHollandи др. )

Наши цены на ремонт ГСТ демократичны и зависят от степени износа узлов и агрегатов ГСТ, что в свою очередь, определяется в процессе проведения дефектовки.

Гидростатическая трансмиссия ГСТ-90 цена, а также цены на другие виды продажи и ремонт гидравлики ищите на нашем сайте в разделе прайс.



Чтобы купить мотор ГСТ или заказать мотор ГСТ ремонт звоните по тел.: .



406.3.90 (112)(Аналог МП-90, 112) PSM Hidraulics

Компания ООО«Гидротек-Запад» реализует элементы гидравлического оборудования для различных отраслей хозяйства. Одними из позиций с высоким спросом являются гидромоторы.

Технические особенности

Гидромотор преобразует гидравлическую энергию потока жидкости в механическую на приводном валу, приводя в движение другие системы.

Модельный ряд моторов серии 406.3… представлен объемами 71, 90 и 112 см³. Рабочий объем гидромотора равен расходу рабочей жидкости на гидромоторе за один оборот приводного вала.

Преимущества

Гидромоторы 406.3.90 (МП-90) и 406.3.112 (МП-112) производства завода «Пневмостроймашина» (Екатеринбург) имеют следующие достоинства:

  • компактность,
  • широкий диапазон частоты вращения,
  • работа в гидросистемах открытого и замкнутого типа,
Область применения

Гидромотор 406.3.90 (гидромотор МП-90) широко применяется в комбайнах, автобетоносмесителях и других видах спецтехники.

Компания «Гидротек-Запад» предлагает приобрести качественный аналог гидромотора МП-90 по цене производителя.

Технические характеристики гидронасосов:

Типоразмер 406. 0.71 406.0.90 406.0.110 406.0.125
Рабочий объем Vg, см3/об 71 90 110 125
Частота вращения вала n, об/мин
- номинальная nnom 2000 2000 2000 2000
- максимальная nmax, при давлении на входе 0,08МПа 3050 3050 3000 3000
- предельная npeak, при давлении на входе 0,2МПа 3300 3300 3200 3200
Расход Q, л/мин
- номинальный Qnom 149,47 189,47 173,68 197,37
- максимальный Qmax 227,95 288,95 347,37 394,74
- предельный Qpeak 246,63 312,63 370,53 421,05
Давление нагнетания (перепад) ∆P, МПа
- номинальное∆Pnom 25 25 25 25
- максимальное рабочее∆Pmax 40 40 40 40
- пиковое∆Ppeak 45 45 45 45
Давление настройки клапана подпитки Pn, МПа 2,3 2,3 2,3 2,3
Давление дренажа Pдр, МПа
- максимальное рабочее 0,25 0,25 0,25 0,25
- максимальное кратковременное (t<5 мин) 0,5 0,5 0,5 0,5
Мощность эффективная N, кВт
- номинальная Nnom (при nnom, Pnom) 56,05 71,05 65,13 74,01
- максимальная Nmax (при nmax, Pmax) 136,77 173,37 208,42 236,84
- пиковая Npeak (при npeak, Ppeak) 166,47 211,02 250,10 284,21
Крутящий момент T, Нм
- номинальный Тnom (при Pnom) 254,25 322,29 393,91 447,62
- максимальный Tmax (при Pmax) 406,80 515,66 630,25 716,20
- пиковый Tpeak (при Ppeak) 457,65 580,12 709,04 805,72
Масса, кг 40 40 48 48

Структурная схема обозначения гидромоторов

Технический каталог

Каталог деталей

Инструкция по установке

Гидромотор МП-90 / МП90 Комбайн Енисей, Дон, Нива аксиально-поршневой нерегулируемый

Наименование

агрегата

Рабочий

объем,

см3

Макс

частота вращения,

об/мин

Номинальный

крутящий момент,

Н/м

Номинальная

эффективная

мощность,

кВт

Макс

давление в гидролинии,

МПа

Гидромотор МП 90

89

2590

471

48,9

35,8



Применяется на следующих узлах и агрегатах:

Тип техники

Марка

Завод изготовитель

Узел установки гидромотора

МиксерTigarbo Привод бетономешалки
КомбайнЕнисейКрасноярский завод комбайновОбъемный гидропривод
КомбайнДон-680РостсельмашОбъемный гидропривод
КомбайнДон-1500РостсельмашОбъемный гидропривод
КомбайнКСККрасноярский завод комбайновОбъемный гидропривод
КомбайнНиваРостсельмашОбъемный гидропривод

Наша компания более 15 лет специализируется на продаже и ремонте турбин, гидравлического оборудования (гидромоторы, гидронасосы, гидрораспределители. гидроцилиндры), как на отечественную, так и на импортную технику на территории России и стран СНГ на Легковые автомобили, внедорожники, грузовые автомобили, автобусы, спецтехника. 10, 20, 30 – числа каждого месяца у Вас есть возможность купить турбину с скидкой 10%, а если Вы приобретаете 2 турбины, то скидка действует каждый день. Также мы осуществляем ремонт турбин. У нас есть возможность сэкономить Ваши деньги и если Ваш турбокомпрессор подлежит восстановлению, то мы можем заменить картридж турбины, электронный блок, клапан турбины, корпус турбины. Цена ремонтной турбины значительно ниже новой. На нашем сайте у Вас есть возможность заказать бесплатный обратный звонок и мы свяжемся с Вами в течении 30 секунд.

Гидровед - ГСТ-90 ремонт гидромотора

Гидромотор аксиально-поршневой нерегулируемый  с наклонной шайбой предназначен для закрытых гидросистем, может применяться для открытых гидросистем.



фото: Гидромотор ГСТ 90 ( МП 90 )



Частота вращения вала гидромотора прямо пропорциональна расходу рабочей жидкости. Крутящий момент прямо-пропорционален разнице давлений между напорными гидролиниями. Направление вращения вала зависит от того, в какое из двух отверстий подается высокое давление.

В гидромоторах предусмотрена возможность модульного монтажа гидроклапанной аппаратуры, имеется исполнение с клапанами, встроенными в заднюю крышку.



Технические характеристики гидроприводов ГСТ:



Наши клиенты могут обменять б/у гидромотор ГСТ 90 ( МП 90 ) на новый гидромотор ГСТ 90 ( МП 90 ) с символической доплатой.

Купить гидромотор ГСТ 90 ( МП 90 ) можно прямо сейчас, звоните по тел.:

       Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Если вам нужен качественный ремонт гидромоторов ГСТ 90 ( МП 90 ) с гарантией – звоните сейчас!

«ГИДРОВЕД» – ремонт гидравлики с гарантией!



ГСТ 90 ( МП 90 ) габаритно - присоединительные размеры



MFS 90/C1 A35N: взаимозаменяемость - МП90 (SMF-23; вал 21 зуб. )

MFS 90/D1 A35N: взаимозаменяемость - МП90 (SMF-23; вал 23 зуба)

МFS 90/D2 A35N: взаимозаменяемость - МП90 (SMF-23; вал 23 зуба)



Наши клиенты могут обменять б/у гидромотор ГСТ 90 ( МП 90 ) на новый гидромотор ГСТ 90 ( МП 90 ) с символической доплатой.

Купить гидромотор ГСТ 90 ( МП 90 ) можно прямо сейчас, звоните по тел.:

       Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Если вам нужен качественный ремонт гидромоторов ГСТ 90 ( МП 90 ) с гарантией – звоните сейчас!

«ГИДРОВЕД» – ремонт гидравлики с гарантией!



Эксплуатационные ограничения аксиально-поршневого нерегулируемого гидромотора ГСТ 90 ( МП 90 )

Требования к гидравлическим системам:

  • Гидравлическая система машины, на которой устанавливается насос или гидромотор, должна соответствовать требованиям ГОСТ 17411, ГОСТ 13823 и ГОСТ 12. 2.086.
  • Гидросистема должна иметь приборы для контроля температуры масла в баке, давления во входной и выходной магистралях гидромашины.
  • Предохранительный клапан гидросистемы должен быть настроен на давление не выше максимального давления на входе из таблиц 1 и 2.
  • Гидросистема должна исключать разряжение в рабочих полостях гидромашины более 0,2 кгс/см2 (Pабс=0,8 кгс/см2) на любых режимах.

Требования к трубопроводам:

  • Сечение напорного и всасывающего трубопроводов не рекомендуется принимать меньше площади соответствующих отверстий гидромашины.
  • Всасывающий трубопровод должен быть по возможности коротким, без изгибов и иметь условный проход, обеспечивающий абсолютное давление на входе в насос не менее 0,7 кгс/см2. Установка фильтра на линии всасывания (без подпитки) не допускается.
  • Каждый трубопровод необходимо проверить на герметичность статическим давлением рабочей жидкости, равным 1,6 Pмакс. (примерно 50 Мпа) в течение 5 мин.
  • Корпус гидромашины должен быть соединен с баком дренажным трубопроводом с условным проходом на менее 6 мм для гидромашин с рабочим объемом 12 см3
  • Уплотнение дренажного штуцера следует производить согласно ГОСТ 25065.

Требования к рабочей жидкости:

  • Нормальная работа гидромашины гарантируется при использовании рабочей жидкости (масла), характеристики которой соответствуют следующим значениям приведенным в таблице.



Характеристика рабочей жидкости

гидромотора ГСТ 90 ( МП 90 )

Наименование параметра

Значение параметра

Класс чистоты по ГОСТ 17216

12

Кинетическая вязкость, мм2/с (сСт)

- оптимальная

20-35

- максимальная пусковая

1500

-минимальная кратковременная

10

Тонкость фильтрации (номинальная), мкм

25

Температура эксплуатации, °С

- максимальная

+75

- минимальная

-40



Допустимые температурные пределы работы рабочих жидкостей гидромотора ГСТ 90 ( МП 90 )



Рабочие жидкости, рекомендуемые для гидромотора ГСТ 90 ( МП 90 )

 Применение других марок или смесей масел допускается после согласования с заводом-изготовителем гидромашины.





Наши клиенты могут обменять б/у гидромотор ГСТ 90 ( МП 90 ) на новый гидромотор ГСТ 90 ( МП 90 ) с символической доплатой.

Купить гидромотор ГСТ 90 ( МП 90 ) можно прямо сейчас, звоните по тел.:

       Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Если вам нужен качественный ремонт гидромоторов ГСТ 90 ( МП 90 ) с гарантией – звоните сейчас!

«ГИДРОВЕД» – ремонт гидравлики с гарантией!





Мотор МП-90 "Мир Гидравлики" Краснодар

Price: 25500 rub.

HYDRAULIC MOTOR MP-90

Order "Pump NP-90"

Hydraulic motor MP-90

This offer does not constitute a public offer! Prices may vary.

Fixed axial piston hydraulic motor MP-90

Axial piston fixed swashplate motors are designed for closed hydraulic systems, can be used for open hydraulic systems.

The rotation frequency of the hydraulic motor shaft is directly proportional to the flow rate of the working fluid. The output torque is directly proportional to the differential pressure between the pressure lines. The direction of rotation of the shaft depends on which of the two ports the high pressure is applied to.

The hydraulic motors provide for the possibility of modular installation of hydraulic valve equipment; there is also a version with valves built into the rear cover.

Hydraulic motor shaft rotation: reversible.

Working volume, see cubic: 89

Rated rotation frequency, rpm: 2500

Maximum rotation frequency, rpm: 2900

Minimum rotation frequency, rpm: 50

Maximum pressure in the high pressure hydraulic line, MPa: 42

Nominal pressure in the high pressure hydraulic line, MPa: 35.7

Drainage pressure maximum, MPa: 0.25

Rated power consumption, kW (hp): 48.9

Weight (dry) no more, kg: 47

Applicability of APM manufactured by "Hydrosila":



                                                  GST-90 (NP-90 and MP-90)

Right hand rotation of the shaft

Combines: Don-680, Don-750, Don-1200, Don-1200N, Don-1500, UES Polesie-250 K-G-6

Asphalt paver: SD-404

Concrete mixer trucks: ABS-6, SMB-60

Skating rink: KS-1

Underground road train: MoAZ-7405-95865

Mining machines: UBSH-501B, UBSH-312B

Loaders: TM-3, PMTS-1200

In the meantime, there is no need to worry about it.

      GST-90L (NP-90L and MP-90

Left rotation of the shaft

In the meantime, there is no need to worry about it. ”

Combines: KSK-4-1, MBS-6, KPS-5G, KSK-100A-1, KSK-100A, KSKU-6, Niva SK-5M-1 (with the bridge of JSC "Gomselmash" and "TKZ"), SK -10R, Yenisei-950, Yenisei-1200

Beet harvesters: RKM-6, RKM-6-01, RKM-4, KS-6B

Asphalt pavers: DS-173, DS-179

Concrete mixer trucks: SMB-049, SMB-070

Breed loader: MPK-3U

Road vehicle: ASB-6TV

Skating rink: DU-71

Гидромотор 406.3.90 гидромотор МП-90

Гидромотор 406.3.90 (гидромотор МП-90) широко применяется в комбайнах, автобетоносмесителях и других видах спецтехники.

Технические характеристики


Типоразмер

406.0.71

406.0.90

406.0.110

406. 0.125

Рабочий объем Vg, см3/об

71

90

110

125

Частота вращения вала n, об/мин









- номинальная nnom

2000

2000

2000

2000

- максимальная nmax, при давлении на входе 0,08МПа

3050

3050

3000

3000

- предельная npeak, при давлении на входе 0,2МПа

3300

3300

3200

3200

Расход Q, л/мин









- номинальный Qnom

149,47

189,47

173,68

197,37

- максимальный Qmax

227,95

288,95

347,37

394,74

- предельный Qpeak

246,63

312,63

370,53

421,05

Давление нагнетания (перепад) ∆P, МПа









- номинальное∆Pnom

25

25

25

25

- максимальное рабочее∆Pmax

40

40

40

40

- пиковое∆Ppeak

45

45

45

45

Давление настройки клапана подпитки Pn, МПа

2,3

2,3

2,3

2,3

Давление дренажа Pдр, МПа









- максимальное рабочее

0,25

0,25

0,25

0,25

- максимальное кратковременное (t<5 мин)

0,5

0,5

0,5

0,5

Мощность эффективная N, кВт









- номинальная Nnom (при nnom, Pnom)

56,05

71,05

65,13

74,01

- максимальная Nmax (при nmax, Pmax)

136,77

173,37

208,42

236,84

- пиковая Npeak (при npeak, Ppeak)

166,47

211,02

250,10

284,21

Крутящий момент T, Нм









- номинальный Тnom (при Pnom)

254,25

322,29

393,91

447,62

- максимальный Tmax (при Pmax)

406,80

515,66

630,25

716,20

- пиковый Tpeak (при Ppeak)

457,65

580,12

709,04

805,72

Масса, кг

40

40

48

48

Poclain P90 Гидравлические насосы переменной производительности

Главная страница Poclain Hydraulics • Домашняя страница Progressive Power & Control

Гидравлический насос Poclain P90-55

Тип насоса:

  • Тандем
  • Переменный рабочий объем

Тип управления:

  • Электропропорциональное управление SA с датчиком обратной связи

Монтажный фланец:

Технические данные:

  • Макс. давление: бар 450 / PSI 6526
  • Макс. Объем двигателя: см3 / об. 55 / Cu.in/rev. 3,4
  • Макс. скорость вращения: 4250
  • об / мин
  • Макс. мощность: 158 кВт / 212
  • л.с.

Гидравлический насос Poclain P90-75

Тип насоса:

  • Тандем
  • Переменный рабочий объем

Тип управления:

  • Электропропорциональное управление SA с датчиком обратной связи

Монтажный фланец:

Технические данные:

  • Макс.давление: бар 450 / PSI 6526
  • Макс. Объем двигателя: см3 / об. 75 / Cu.in/rev. 4,6
  • Макс. скорость вращения: об / мин 3950
  • Макс. мощность: 199 кВт / л.с. 267

Гидравлический насос Poclain P90-130

Тип насоса:

  • Тандем
  • Переменный рабочий объем

Тип управления:

  • Электропропорциональное управление SA с датчиком обратной связи

Монтажный фланец:

Технические данные:

  • Макс. давление: бар 450 / PSI 6526
  • Макс. Объем двигателя: см3 / об. 130 / Cu.in/rev. 7,9
  • Макс. скорость вращения: об / мин 3400
  • Макс. мощность: 297 кВт / 398
  • л.с.

Гидравлический насос Poclain P90-180

Тип насоса:

  • Тандем
  • Переменный рабочий объем

Тип управления:

  • Электропропорциональное управление SA с датчиком обратной связи

Монтажный фланец:

Технические данные:

  • Макс.давление: бар 450 / PSI 6526
  • Макс. Объем двигателя: см3 / об. 180 / Cu.in/rev. 11,0
  • Макс. скорость вращения: 2850
  • об / мин
  • Макс. мощность: 345 кВт / 463
  • л.с.

Гидравлический насос Poclain P90-250

Тип насоса:

  • Тандем
  • Переменный рабочий объем

Тип управления:

  • Электропропорциональное управление SA с датчиком обратной связи

Монтажный фланец:

Технические данные:

  • Макс. давление: бар 450 / PSI 6526
  • Макс. Объем двигателя: см3 / об. 250 / Cu.in/rev. 15,3
  • Макс. скорость вращения: 2500
  • об / мин
  • Макс. мощность: 424 кВт / 568
  • л.с.

Ссылки на другие продукты Poclain

Двухвальные гидравлические двигатели Poclain MP

Главная страница Poclain Hydraulics • Домашняя страница Progressive Power & Control

Двухвальный гидравлический двигатель Poclain MP05

Тип двигателя:

Типы тормозов:

Противоскользящая система:

Обычное использование:

Технические данные:

  • Крутящий момент: макс.(Нм при 100 бар) 733 / Макс. (фунт-фут при 1000 фунт / кв. дюйм) 373
  • Скорость: Макс. (Об / мин) 240
  • Мощность: Макс. (кВт) 29 / Макс. (Л.с.) 38
  • Макс. Объем двигателя: см3 / об. 560 / Cu.in/rev. 34,2
  • Макс. Давление: бар 450 / PSI 6527
  • Смещение: 1C

Двухвальный гидравлический двигатель Poclain MP08

Тип двигателя:

Типы тормозов:

Противоскользящая система:

Обычное использование:

Технические данные:

  • Крутящий момент: макс.(Нм при 100 бар) 1244 / Макс. (фунт-фут при 1000 фунт / кв. дюйм) 633
  • Скорость: Макс. (Об / мин) 170
  • Мощность: Макс. (кВт) 41 / Макс. (Л.с.) 54
  • Макс. Объем двигателя: см3 / об. 934 / Cu.in/rev. 57,0
  • Макс. Давление: бар 450 / PSI 6527
  • Смещение: 1C

Двухвальный гидравлический двигатель Poclain MP11

Тип двигателя:

Типы тормозов:

Противоскользящая система:

Обычное использование:

Технические данные:

  • Крутящий момент: макс.(Нм при 100 бар) 1667 / Макс. (фунт-фут при 1000 фунт / кв. дюйм) 847
  • Скорость: Макс. (Об / мин) 180
  • Мощность: Макс. (кВт) 50 / Макс. (Л.с.) 67
  • Макс. Объем двигателя: см3 / об. 1259 / Cu.in/rev. 76,8
  • Макс. Давление: бар 450 / PSI 6527
  • Смещение: 1C

Двухвальный гидравлический двигатель Poclain MP18

Тип двигателя:

Типы тормозов:

Противоскользящая система:

Обычное использование:

Технические данные:

  • Крутящий момент: макс.(Нм при 100 бар) 2889 / Макс. (фунт-фут при 1000 фунт / кв. дюйм) 1469
  • Скорость: Макс. (Об / мин) 150
  • Мощность: Макс. (кВт) 70 Макс. / (Л.с.) 93
  • Макс. Объем двигателя: см3 / об. 2099 / Cu.in/rev. 128,0
  • Макс. Давление: бар 450 / PSI 6527
  • Смещение: 1C

Двухвальный гидравлический двигатель Poclain MP25

Тип двигателя:

Типы тормозов:

Противоскользящая система:

Обычное использование:

Технические данные:

  • Крутящий момент: макс.(Нм при 100 бар) 4000 / Макс. (фунт-фут при 1000 фунт / кв. дюйм) 2034
  • Скорость: Макс. (Об / мин) 140
  • Мощность: Макс. (кВт) 90 / Макс. (Л.с.) 120
  • Макс. Объем двигателя: см3 / об. 3006 / Cu.in/rev. 183,4
  • Макс. Давление: бар 450 / PSI 6527
  • Смещение: 1C

Двухвальный гидравлический двигатель Poclain MP35

Тип двигателя:

Типы тормозов:

Противоскользящая система:

Обычное использование:

Технические данные:

  • Крутящий момент: макс.(Нм при 100 бар) 5667 / Макс. (фунт-фут при 1000 фунт / кв. дюйм) 2881
  • Скорость: Макс. (Об / мин) 130
  • Мощность: Макс. (кВт) 80 Макс. / (Л.с.) 107
  • Макс. Объем двигателя: см3 / об. 4198 / Cu.in/rev. 256,1
  • Макс. Давление: бар 300 / PSI 4351
  • Смещение: 1C

Двухвальный гидравлический двигатель Poclain MP50

Тип двигателя:

Типы тормозов:

Противоскользящая система:

Обычное использование:

Технические данные:

  • Крутящий момент: макс.(Нм при 100 бар) 8333 / Макс. (фунт-фут при 1000 фунт / кв. дюйм) 4237
  • Скорость: Макс. (Об / мин) 135
  • Мощность: Макс. (кВт) 110 Макс. / (Л.с.) 147
  • Макс. Объем двигателя: см3 / об. 6012 / Cu.in/rev. 366,7
  • Макс. Давление: бар 300 / PSI 4351
  • Смещение: 1C

Двухвальный гидравлический двигатель Poclain MP83

Тип двигателя:

Типы тормозов:

Противоскользящая система:

Обычное использование:

Технические данные:

  • Крутящий момент: макс.(Нм при 100 бар) 13333 / Макс. (фунт-фут при 1000 фунт / кв. дюйм) 6780
  • Скорость: Макс. (Об / мин) 100
  • Мощность: Макс. (кВт) 150 / Макс. (Л.с.) 201
  • Макс. Объем двигателя: см3 / об. 10019 / Cu.in/rev. 611,2
  • Макс. Давление: бар 300 / PSI 4351
  • Смещение: 1C

Ссылки на другие продукты Poclain

Гидравлический двигатель - MP 100 C

Грузовой лифт знак равно кг

Диаметр поршня знак равно мм

Высота подъема знак равно м

Время подъема знак равно сек

Рассчитать

Давление бар

Поток л / мин

мощность кВт

Геометрический объем знак равно см3

Скорость электродвигателя знак равно мин-1

Давление знак равно бар

Рассчитать

Поток л / мин

Вращающий момент нм

Диаметр поршня знак равно мм

Диаметр стержня знак равно мм

Усилие (нагрузка) знак равно кг

Движение знак равно мм

Рабочее давление знак равно бар

Рассчитать

Активная площадь поршня см 2

Сила давления кН

Растягивающая сила кН

Объем цилиндра л

мощность знак равно кВт

Напряжение знак равно V

Вращающий момент знак равно Нм

Рассчитать

Скорость (об / мин) мин-1

Входная мощность кВт

Электричество А

Геометрический объем знак равно см3

Поток знак равно л / мин

Давление знак равно бар

Рассчитать

Вращения мин-1

Вращающий момент Нм

Выходная мощность кВт

Гидравлические двигатели (серия MP) - Approved Hydraulics Ltd

Зона Почтовые зоны Квартальный поддон Полуподдон Полный поддон
1 LE, M, OL, SK £ 52.79 £ 56,64 £ 59,99
2 AL, B, BL, CB, Ch2-4, CH9-99, CV, CW, DE, DN, DY, EN6-7, EN9 +, HD, HP, HX, L, LN1-6, LS, LU, MK , NG, NN, OX5-8,15-17,19-27,30-32,34-38,40-43,45-48, PE1-2, S, SG, SN1-3,5-7,25 -26,38,99, ST, TF, WA, WD, WF, WN, WR, WS, WV £ 54,71 £ 60,49 £ 68,19
3 BB, BD, BS1-21, BS30-99, CH5-8, DA10-13, DA2-4, DA9, LN7 +, OX1-4,9-14,18,28-29,33,39,44,49 , PR, SL, SN4,8-16 £ 58,56 £ 64.34 £ 72,04
4 BS22-29, CF, CM, CO, DA1, DA14-18, DA5-8, DH, EN1-5, EN8, FY, GL, HG, HR, HU, IG, IP, NE1-18,20-46 , 50-60, NE82-83,85,88,9298-99, NP, NR, PE3 +, PO1-29, SO1-24, RG, RM, SO25, SO30-32, SO50 +, SP, SR, SY1-9 , TA1-13, TA19, TA21, TS1-5, TS19 +, YO £ 60,49 £ 64,34 £ 77,81
5 BA, BH, CT, GU, KT, NE19,47-49, RH, SO40-45, SS, TA14-18, TA20, TA22-24, TW, UB £ 62,41 £ 66,26 79 фунтов стерлингов.74
6 CR, DT, ME, SM £ 66,26 £ 72,04 £ 83,59
7 BR, CA, DL, E2 +, EX, HA, LA, LL1-14, LL20, N2 +, NE61-71, NW2-7, NW9 +, SE2 +, TS6-18, W3-8,10 + £ 64,34 £ 75,89 £ 91.29
8 E1, E1W, EC, N1, NW1,8, SE1, SW1, W1,2,9, WC £ 91.29 £ 91.29 £ 91.29
9 BN, PL1-9, PL16, PL18-21, SW2 +, TN, TQ 66 фунтов стерлингов.26 £ 79,74 £ 97,06
10 DG1-5, DG10 +, FK, G, KA1-26, KA29 +, LD, LL15-19, LL21 +, ML, PA1-19, PL10-15, PL17, PL22 +, SA1-33,39, SY10 + £ 98,99 £ 98,99 £ 98,99
11 DG6-9, EH, KY, SA34-38,40 +, TD, TR1-16,27 £ 108,61 £ 108,61 £ 108,61
12 PA21-38, Ph43, Ph46-41, Ph59-50, TR17-20, TR26 £ 135,56 139 фунтов стерлингов.41 £ 143,26
13 AB1-25, IV1-40, IV52-54, IV63 £ 124,01 £ 133,64 £ 152,89
14 AB30-56, KW1-14, Ph29-32, Ph44-35 £ 95,14 £ 97,06 £ 108,61
15 ДД, Тел. 2-18 £ 110,54 £ 110,54 £ 133,64
16 HS, IV41-51, IV55-56, KA28, PA20, PA40 +, Ph52-44 160 фунтов стерлингов.59 £ 160,59 £ 160,59
17 КА27 £ 172,14 £ 172,14 £ 172,14
18 ZE, KW15-17 £ 268,39 £ 268,39 £ 268,39
19 и 20 BT £ 149,04 £ 149,04 £ 149,04
21 и 22 Ирландия £ 156.74 £ 156,74 £ 156,74
23 ПО30-41 £ 116,31 £ 124,01 £ 145,19
24 TR21-25 £ 85,51 £ 85,51 £ 85,51
25 IM £ 191,39 £ 191,39 £ 224,11
26 GY, JE £ 199,09 £ 199,09 204 фунта стерлингов.86

MP> орбитальные двигатели> ГИДРАВЛИЧЕСКИЕ МОТОРЫ

069.10083

ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ

MP100C, (EPM100C)
MP100C / 4

ДА

119,24 €

069.10010

ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ

MP200C, (EPM200C)
MP200C / 4

ДА

130,97 €

069.10019

ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ

MP250C, (EPM250C)
MP250C / 4

ДА

131,56 €

069.10020

ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ

MP315C, (EPM315C)
MP315C / 4

ДА

137,03 €

069.10161

ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ

MP32CD / 4
MP32CD / 4

ДА

123,97 €

069.10021

ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ

MP400C / 4, (EPM400C)
MP400C / 4

ДА

140,89 €

069.10110

ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ

MP40CD / 4
MP40CD / 4

ДА

116,92 €

069.10068

ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ

MP500C, (EPM500C)
MP500C

ДА

177,45 €

069.10022

ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ

MP50C / 4, (EPM50C)
MP050C / 4

ДА

114,95 €

069.10188

ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ

MP80CD
MP080CD / 4

ДА

128,10 €

135.10059

ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ

WP-155-125-A6312-B-A-A-AA, 125 CCM / REV, 2 ОТВЕРСТИЯ 1/2 "BSP, ВАЛ 25 ММ ПРЯМОЙ
155125A6312BAAAA

ДА

115,82 €

Гидравлические двигатели серии MP | HIDROS GROUP

Гидравлические двигатели - это поворотные приводы, которые преобразуют гидравлическую энергию или энергию жидкости в механическую энергию.Они работают в тандеме с гидравлическим насосом, который преобразует механическую энергию в жидкость или гидравлическую энергию.

Гидравлические двигатели обеспечивают силу и движение для перемещения внешней нагрузки. Hidros предлагает полную линейку низкоскоростных гидравлических двигателей с высоким крутящим моментом для сельскохозяйственного, мобильного и промышленного применения. Серия MP имеет компактный дизайн. Безроликовый зубчатый венец делает эти типы пригодными для продолжительных периодов работы при умеренном давлении или коротких периодов работы при высоком давлении.Доступны различные варианты вала, фланца и порта.

Код Рабочий объем
куб.см / об
Макс. скорость *
об / мин
Макс. крутящий момент *
даН.м
Макс. перепад давления *
бар
Макс. расход масла *
л / мин
Макс. входное давление *
бар
MP25C 28,4 1408 3,3 100 40 175
MP32C 34.5 1450 4,3 100 50 175
MP40C 40,5 1480 6,2 120 60 175
MP50C 49,5 1210 9,4 140 60 175
MP80C 79,2 755 15,1 140 60 175
MP100C 99 605 19.3 140 60 175
MP125C 123,8 486 23,7 140 60 175
MP160C 158,4 378 31,3 140 60 175
MP200C 198 303 36,6 140 60 175
MP250C 247.5 242 38 110 60 175
MP315C 316,8 190 38 90 60 175
MP400C 396 150 36 70 60 175
MP500C 495 120 39 60 60 140
MP630C 623.6 95 44 55 60 140
* значения для продолжительной работы
Двигатели имеют 25 мм. прямой вал с призматической шпонкой в ​​стандартной комплектации

4320-01-578-1697 - СОЕДИНИТЕЛЬ ЖИДКОСТИ НАСОСА, DBCFIFMP90, DBC-FIF-MP-90, 01-578-1697

- Бетононасосы .2005
84.13 - Насосы для жидкостей, с измерительным прибором или без него; подъемники жидкости; их части:
- - Насосы, оборудованные или предназначенные для оснащения измерительным устройством:
8413.11.0000 - - - Насосы для подачи топлива или смазочных материалов, используемые на заправочных станциях или в гаражах
8413.19.0000 - - - Прочие
8413.20.0000 - - Ручные насосы, кроме насосов субпозиции 8413.11 или 8413.19
8413.30 - - Насосы для топлива, смазки или охлаждающей жидкости для поршневых двигателей внутреннего сгорания:
8413.30.1000 - - - Топливные насосы для двигателей с воспламенением от сжатия
8413.30.9000 - - - Другое
8413.404.0000
8413.50 - - Другие поршневые поршневые насосы:
8413.50.0010 - - - Насосы для нефтяных скважин и нефтепромыслов 9047
8413.50.0050 - - - Мембранные насосы
- - - Другое: - Гидравлическая мощность
- Гидравлическая мощность насосы:
8413.50.0070 - - - - - Тип радиально-поршневой No.
8413.50.0080 - - - - - Другое No.
8413.50.0090 - - - - Прочие
8413.60 - - Другие роторные поршневые насосы: - Гидравлические силовые насосы:
8413.60.0020 - - - - Лопастной тип No.
8413.60.0030 - - - - Тип шестерни
8413.60.0040 - - - - Другое
- - - Другое: - - - Другое:
8413.60.0050 - - - - Насосы для нефтяных скважин и нефтепромыслов
8413.60.0070 - - - - Роликовые насосы
8413.60.0090 - - - - Прочее No.
8413.70 - - Другие центробежные насосы:
8413.70.1000 - - для использования с насосами производство целлюлозной массы, бумаги или картона
- - - Прочие:
8413.70.2004 - - - - Погружные насосы №
- - - - Другое:
- - - - - Одноступенчатые, одностороннего всасывания, моноблочные:
- - - - - - С выпускным отверстием диаметром менее 5,08 см (2 дюйма) No.
8413.70.2015 - - - - - - С выпускным отверстием 5,08 см (2 дюймов) или более No.
- - - - - Одноступенчатый, односторонний, на раме:
8413.70.2022 - - - - - - С выпускным отверстием менее 7,6 см (3 дюйма) диаметром No.
8413.70.2025 - - - - - - С выпускным отверстием диаметром 7,6 см (3 дюйма) или более No.
8413.70.2030 - - - - - Одноступенчатый, двойного всасывания
8413.70.2040 - - - - - Многоступенчатый, односторонний или двусторонний
8413.70.2090 - - - - - Прочие
- - Насосы прочие; подъемники жидкости:
8413.81 - - - Насосы:
8413.81.0020 - - - - Турбинные насосы
8413.81.0030 - - - - Системы хозяйственно-питьевого водоснабжения автономные; и насосы ветряных мельниц
8413.81.0040 - - - - Прочие
8413.82.0000 - - - Элеваторы жидкости
- - Детали:
8413.91 - - - Насосов:
8413.91.1000 - - - - Топливных насосов для двигателей с воспламенением от сжатия X
- - - Прочее:
8413.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
