Гидроагрегат г4617 – Маслостанция Г4617

Маслостанция Г4617

Гидроагрегат Г4617

Станция гидропривода Г-4617 с мощностью силовой установки 3 кВт и 5,5 кВт обычно используется в качестве индивидуального привода гидравлических прессов для прессования изделий из пластмасс, а также для других гидравлических прессов, где в качестве рабочей жидкости используется минеральное масло и для которых необходимый цикл перемещений рабочих органов соответствует циклограмме гидроагрегата.

Основной цикл движений гидроагрегата Г4617:

  • Ход ползуна вниз
  • Выдержка под давлением
  • Ход ползуна вверх
  • Ход выталкивателя вверх
  • Ход выталкивателя вниз

Применительно к прессам для прессования изделий из пластмасс гидравлическая схема гидроагрегата Г-4617 позволит осуществить следующий цикл перемещений рабочих органов пресса:

1. Быстрое перемещение ползуна пресса вниз при давлении рабочей жидкости в системе до 20 кгс/см2.

2. Замедленное перемещение ползуна пресса вниз на установленную величину и прессование до давления, устанавливаемого реле давления или другим аппаратом, предусмотренным в схеме пресса.

3. Подъем ползуна на небольшую величину, устанавливаемую конечными выключателями пресса, для выпуска газов из
пресс-формы с последующим прессованием до установленного давления (подпрессовка).

Примечание. Необходимость подпрессовок, а также их количество устанавливаются электросхемой пресса.

4. Прессование до максимального давления 320 кгс/см2, выдержка под этим давлением в течение установленного времени с отключением на это время электродвигателя.

Примечание. Величина максимального рабочего давления в пределах от 50 до 320 кгс/см2 устанавливается путем соответствующей настройки электроконтактного манометра, а продолжительность выдержки — соответствующей настройкой реле времени. Электроконтактный манометр и реле времени предусматриваются в электросхеме пресса и в комплект поставки с гидроагрегатом не входят.

5. Замедленный ход ползуна вверх.

6. Быстрый ход ползуна вверх и останов в крайнем верхнем положении.

7. Подъем выталкивателя.

8. Опускание выталкивателя в исходное положение.

9. Общий стоп.

Примечание. Наличие замедленных ходов ползуна при его перемещениях вниз и вверх является обязательным условием для нормальной работы гидроагрегата.

технические характеристики насосной установки Г4617-20 мощностью 5,5 кВт

Давление на выходе

МПа(кгс/см2)

                                                                            номинальное
 - поршневого насоса
 - шестеренного насоса
 - линии управления
                                                                            максимальное
 - поршневого насоса
 - шестеренного насоса
 - линии управления



32(320)
2,5(25)
2,5(25)

40(400)
3,2(32)
3,2(32)

 Производительность при номинальном давлении, л/мин:


 - трех поршней
 - одного поршня
 - шестеренного насоса

2,7
110

 Число оборотов приводного вала, об/мин

 1450



По желанию закачика компания Техгидро может модернизировать маслостанцию Г4617 либо предложить современный аналог.



tehgidro.ru

Капитальный ремонт гидростанции Г4617

  • Обратный клапан

    • Ремонт или замена 2-х обратных клапанов (в гидропанели)
  • Предохранительный клапан

    • Ремонт или замена предохранительного клапана Р = 10МПа (в гидропанели)
  • Регулировка давления шестеренного насоса

    • Ремонт или замена
  • Запорный клапан

    • Ремонт или замена клапана запорного

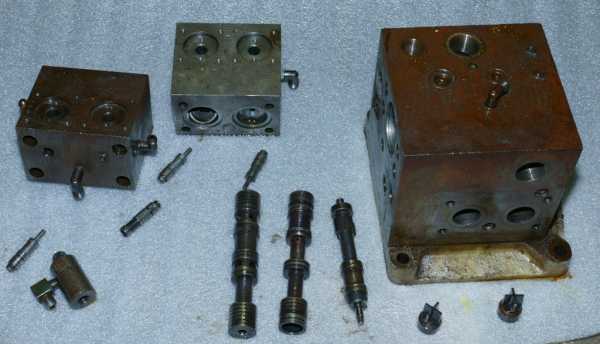

  • Корпус гидропанели

    • Ремонт корпуса с механической обработкой отверстий до восстановления правильных геометрических форм

    • Изготовление и притирка

      • Золотника реверса в комплекте с обратным клапаном и пружинами
      • Золотника сливного с пружиной, толкателем и корпусом толкателя

      • Золотника переключения с комплектом пружин и шайб

      • Ревизия или изготовление плиты гидропанели
  • Корпус золотников

    • Ремонт корпуса панелей управления с механической обработкой отверстий до восстановления правильных геометрических форм
    • Изготовление и притирка 4-х золотников управления в комплекте с пружинами и шайбами
  • Насос Г4617-20Е, капитальный ремонт

  • Обратный клапан

    • Ремонт или замена 2-х обратных клапанов (в гидропанели)
  • Электромагниты

    • Ремонт или замена электромагнитов
  • Предохранительный клапан сдвоенный

  • Предохранительный клапан линии управления

    • Ремонт или замена
  • Заливная горловина

    • Ремонт или замена заливной горловины
  • Штуцеры змеевика водяного охлаждения

    • Ремонт или замена
  • Двигатель

    • Ремонт или замена полумуфт двигателя и насоса
    • Проверка или замена электродвигателя
  • vladgidroresurs.ru

    Гидроагрегат Г4617 — СНПК «ЭКСПРОМ»

    Общее описание

    Гидроагрегат Г4617 — комплексный составной электрогидравлический механизм специального назначения. Используется в качестве силового привода прессовальных станков, в которых требуется подача рабочей жидкости с давлением до 32 МПа, в частности — применяемых для выпуска изделий из пластмасс, резин и сходных по характеристикам пластичных материалов.

    К особенностям гидростанции Г4617 следует отнести предусмотренную возможность работы в наладочном, пооперационном и полуавтоматическом режимах, а именно — обеспечение различных вариантов движения исполнительных органов пресса:

    • быстрый ход ползуна вниз;
    • замедленный ход ползуна вниз на заданную величину и прессование до давления, устанавливаемого при помощи реле;
    • короткий ход ползуна вверх для выпуска газов из пресс-формы с последующей подпрессовкой изделия до заданного давления;
    • прессование до максимального давления с выдержкой на установленное время с отключением электродвигателя;
    • замедленный ход ползуна вверх;
    • быстрый ход ползуна вверх с остановкой в крайнем положении;
    • подъём выталкивателя;
    • опускание выталкивателя на исходную позицию;
    • общий стоп.

    Агрегат Г4617 собран на основе единой гидропанели с использованием сдвоенного гидронасоса (трёхпоршневого плюс шестерённого типа).

    Приобретение

    СНПК «ЭКСПРОМ» предлагает к приобретению Г4617 со склада в г. Екатеринбург. Возможен самовывоз либо курьерская доставка по городу и области. Мы также осуществляем отправку в любой регион России. Быстрая доставка осуществляется нашим доверенным перевозчиком; возможна доставка любой другой транспортной компанией по выбору заказчика.

    Продажи осуществляются в розницу и оптом. При оптовой закупке конечная цена зависит от общего объёма отгрузки и обсуждается отдельно. Любая партия товара, от одной единицы, сопровождается полной необходимой документацией. Включая полную заводскую гарантию, технические документы по расконсервации, установке, правильной эксплуатации оборудования. Вся продукция должным образом сертифицирована; копия сертификата также входит в комплект поставки.

    Если Вам требуется подобрать оборудование с точным соответствием техническим условиям или особой спецификации, наши специалисты помогут в этом. Чтобы купить Г4617, достаточно связаться с нами по телефону или электронной почте, указанным в нижней части этой страницы.

    npo-eksprom.ru

    Гидростанция Г4617, Г4617М, Г4617М-01 | Спецгидропресс

    Гидростанция Г4617, Г4617М, Г4617М-01



    Гидростанции Г4617М и Г4617М-01 представляют собой модернизированный вариант гидростанции Г4617 выпускаемой ранее предприятием Рязанский завод ТКПО. В модернизированных вариантах сохранены все присоединительные размеры, что не затрудняет монтаж новых агрегатов к прессу.

    Гидроагрегат Г4617 предназначен для эксплуатации в качестве индивидуального привода прессов усилием 63, 100, 125, 160т.с., а также других прессов для прессования изделий из пластмасс, резины, а также других материалов, технология прессования которых сходна с технологией прессования изделий из пластмасс. Гидроагрегат

    Г4617 обеспечивает выполнение следующих позиций рабочих циклов: быстрый ход ползуна, замедленный ход ползуна, подпрессовка, выдержка при номинальном давлении, замедленный возвратный ход, рабочий ход выталкивателя, стоп.



        Технические характеристики гидроагрегатов Г4617М и Г4617М-01

    Характеристики:

    Г4617М

    Г4617М-01

    Г4617

     Номинальное давление МПа (кгс/см2):

     поршневого насоса:

     плунжерного насоса:

     линии управления:



    320

    2,5 (25)

    2,5 (25)



    320

    2,5 (25)

    2,5 (25)



    320

    2,0 (20)

    2,5 (25)

     Номинальная подача, л/мин:

     при рабочем ходе, (номинальное давление)

     при ускоренном ходе



    8

    116



    9,8

    131



    8

    110

     Вместимость бака, л:

    160

    160

    160

     Мощность электродвигателя, кВт:

    5,5

    7,5

    5,5

     Напряжение питания эл. магнитов, В:

    110

    110 (24*)

    110

     Фильтрация масла:

    да

    да

    нет

     Масса, кг (не более):

    365

    370

    365

                                                                                                                                         *по отдельному заказу при установке взамен гидростанции У2706.082(-083)



    Гидроагрегаты Г4617М и Г4617М-01 комплектуются масляными фильтрами, что увеличивает время работы до замены масла  и положительно сказывается на сроке службы гидроагрегата в целом. Основным отличием модернизированного варианта (Г4617М) является установленный шестерённый насос GP3 и предохранительные клапаны производства фирмы Duplomatic.



    Возможно проведение капитального ремонта и модернизации гидростанций Г4617 до Г4617М и Г4617М-01.

    specgp.ru

    Паспорт на гидроагрегат Г-4617




    Тип документации: Руководство по монтажу и эксплуатации
    Производитель: Рязанский завод тяжелого кузнечно-прессового оборудования
    Год выпуска: 1969
    Листов / страниц: 77 / 77
    Тип файлов: DJVU
    Копия: сканированная
    Качество изображений: ч/б, 1600*2200, 72dpi
    Архиватор: -
    Размер архива: 15 Мб
    Паспорт выложен пользователем: Administrator

    Дополнительная информация:
    Руководство по монтажу и эксплуатации на гидроагрегат Г4617:
    - Назначение и область преминения, стр. 2-6
    - Паспорт гидроагрегата Г4617, стр. 7-9
    - Режимы работы, стр. 10-11
    - Гидросхема, стр. 12-18
    - Устройство гидроагрегата: Бак гидроагрегата Г-4617-10-001А, Насос сдвоенный Г-4617-20А-001, Гидропанель Г-4617-50-001, Коробка с клапаном Г-4617-51-001Б, Клапан предохранительный Г-4617-52-001Б, Клапан поддерживающий Г-4617-53-001, стр. 19-30
    - Возможные неисправности и их устранение, стр. 31-33
    - Быстроизнашивающиеся детали, чертежи, стр. 34-68
    - Спецификация покупных изделий, стр. 69
    - Ведомость комплектации, стр. 70
    - Акт приемки, стр. 71-75
    - Упаковочный лист, стр. 76
    - Содержание, стр. 77

    Инструкции по скачиванию паспорта:
    Если Вы решили скачать документацию или паспорт на гидроагрегат Г4617 - нажмите на кнопку "Скачать паспорт гидроагрегат Г4617", расположенную ниже этого текста. В вашем обозревателе откроется новая страница файлообменника depositfiles, на которой выберите тип загрузки "Обычное скачивание", нажав соответствующую кнопку под правым кругом (показатель скорости загрузки). Важно: закройте открывшееся меню (нажать крестик) с предложением подписки на пробный период (акция). Далее дождитесь своей очереди (обычно это занимает 1 минуту, у вас будет отсчет времени), появится меню с предложением ввести контрольные слова или посмотреть видео с контрольным словом, введите контрольное слово и нажмите "continue". После этого появится большая кнопка "Скачать файл браузером в ообычном режиме".Смело нажимаете и получаете файл. В случае если с Вашего IP адреса уже ведется скачивание Вам придется дождаться окончания предыдущей загрузки. Платить за скачивание не нужно! После скачивания паспорта распакуйте его архиватором WinRAR или WinZIP и руководство готово к использованию. Если у вас что-то не получается, посмотрите в youtube видеоинструкцию "как скачать бесплатно с dfiles".
    Более подробно о программах и форматах, используемых для чтения документации - проследуйте в раздел главного меню "Помощь по сайту".
    Удачного скачивания! И не забывайте оставлять отзывы о паспортах на оборудование.

    Перед скачиванием обязательно ознакомьтесь с пользовательским соглашением. Нажатие ссылки "скачать с файлообменника" означает полное и безоговорочное согласие со всеми пунктами пользовательского соглашения.



    Скачать паспорт на гидроагрегат Г4617 с файлообменника

    Документ скачан 528 раз(а)

    www.xn--80akollgcgac.xn--p1ai

    Гидроагрегат Г4617 аналог | Мир Гидравлики

    При всём многообразии гидравлических станций (маслостанций) применяемых на промышленном оборудовании на всех предприятиях России.

    Существует и ряд наиболее часто использующихся, входящих в комплектацию оборудования оснащённого гидроприводом высокого давления ряд гидростанций.

    В данной статье пойдёт речь о гидроагрегате Г4617, а точнее о её аналоге спроектированном и поставляемом на предприятия компанией Мир Гидравлики.

    Цена гидростанции в оригинальном исполнении многим заказчикам просто не по карману.

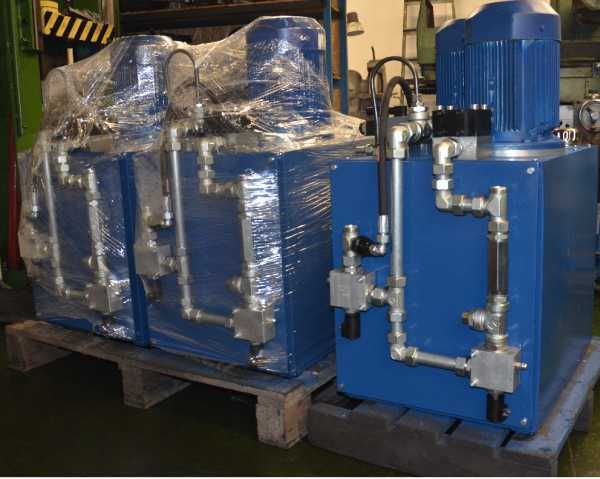

    Нами разработаны гидроагрегаты Г4617 разных модификаций.

    1. Гидроагрегат Г4617 полностью соответствующий гидростанции в заводском исполнении, с внесением изменений в конструкторскую часть. Завод производитель комплектует гидроагрегат гидравлической панелью ставшей слабым звеном выводящим из строя гидростанцию целиком. Наш гидроагрегат полностью собран из отдельных комплектующих, что упрощает обслуживание и ремонт гидроагрегата, в основе гидростанции заложен радиально поршневой насос с номинальным давлением 32 МПа, по желанию заказчика гидравлический насос может быть как Российского так и зарубежного производства.
    2.  Гидроагрегат Г4617-1 по функционалу полностью соответствует гидроагрегату Г4617, отличие в одном номинальное давление используемого насоса 25 МПа, данная модификация существенно ниже по стоимости основного аналога, но и более востребована там где рабочее давление редко выше 20 МПа.
    3. Гидроагрегат Г4717-2 по расчетам выпускается с номинальным давлением на 25 и 32 МПа, при этом в систему установлен аналоговый датчик позволяющий автоматизировать работу при помощи контроллера, при желании вы можете заказать монтаж и пусконаладочные работы гидроагрегата Г4617 любой модификации, при выборе последней согласно вашему заданию будет разработана и внедрена управляющая программа.

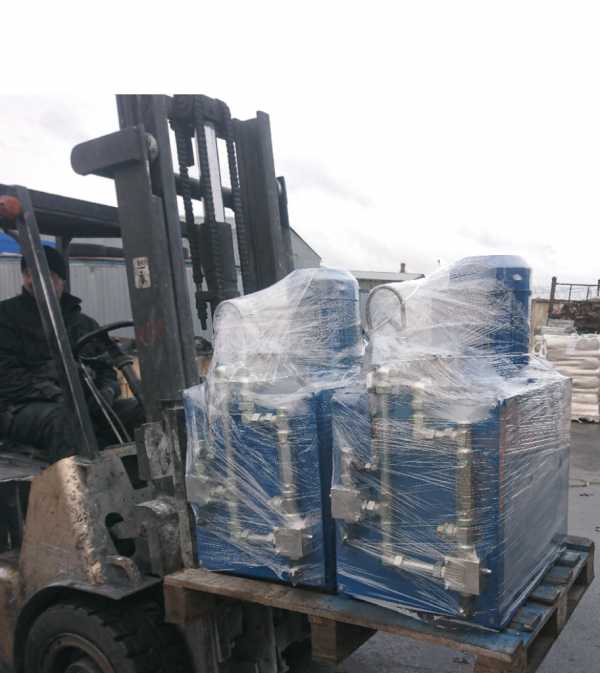

    Купить гидростанцию Г4617 вы можете просто обратившись в нашу компанию по контактным телефонам Инженерно проектного центра в разделе контакты сайта.

    При необходимости купить гидростанцию или узнать цену гидростанции рекомендуем проконсультироваться с инженером гидравликом на предмет необходимого набора функций так как это существенно влияет на стоимость гидроагрегата Г4617.

    Купив гидростанцию Производства нашей компании вы обеспечите своё производство надёжным гидроагрегатом и инженерным сопровождением на долгие годы.





    mirgidravliki.ru

    Установки насосные Г 48 : Гидроагрегат Г4617

    Описание

             Гидроагрегат Г4617 предназначается для использования в качестве индивидуального привода гидравлических прессов для прессования изделий из пластмасс, а также и для других гидравлических прессов, где в качестве рабочей жидкости используется минеральное масло и для которых необходимый цикл перемещений рабочих органов соответствует циклограмме гидроагрегата.

    Устройство гидроагрегата

    1.      Бак гидроагрегата Г4617-10А(Е)-001

    2.      Насос сдвоенный Г4617-20А(Е)-001

    3.      Гидропанель Г4617-50-001

    4.      Клапан предохранительный Г4617-52-001Б

    5.      Клапан подпорный Г4617—54А(Е)-001

    Техническая характеристика гидроагрегата:

    Номинальное давление, кгс/см2                       Исполнение I Исполнение II

    А) поршневого насоса                                                 320                   320

    Б) шестеренного насоса                                                16                    16

    В) в линии управления                                                  16                    16

    Максимальное давление, кгс/см2

    А) поршневого насоса                                                   400                  400

    Давление отключения шестеренного насоса             20                    20

    Номинальная производительность (расход), л/мин

    А) при номинальном давлении 320 кгс/см2                8                     5,2

    Б) при давлении 16 кгс/см2                                         120                    75

    В) линии управления                                                     2,7                    1,8

    Управление                                          Дистанционное электрогидравлическое

    Емкость бака, литр                                                              160                   160

    Масса, кг                                                                              365                   35

    interminus.ru
