Маслостанция Г4617

Станция гидропривода Г-4617 с мощностью силовой установки 3 кВт и 5,5 кВт обычно используется в качестве индивидуального привода гидравлических прессов для прессования изделий из пластмасс, а также для других гидравлических прессов, где в качестве рабочей жидкости используется минеральное масло и для которых необходимый цикл перемещений рабочих органов соответствует циклограмме гидроагрегата.

Основной цикл движений гидроагрегата Г4617:

  • Ход ползуна вниз
  • Выдержка под давлением
  • Ход ползуна вверх
  • Ход выталкивателя вверх
  • Ход выталкивателя вниз

Применительно к прессам для прессования изделий из пластмасс гидравлическая схема гидроагрегата Г-4617 позволит осуществить следующий цикл перемещений рабочих органов пресса:

1. Быстрое перемещение ползуна пресса вниз при давлении рабочей жидкости в системе до 20 кгс/см2.

2. Замедленное перемещение ползуна пресса вниз на установленную величину и прессование до давления, устанавливаемого реле давления или другим аппаратом, предусмотренным в схеме пресса.

3. Подъем ползуна на небольшую величину, устанавливаемую конечными выключателями пресса, для выпуска газов из
пресс-формы с последующим прессованием до установленного давления (подпрессовка).

Примечание. Необходимость подпрессовок, а также их количество устанавливаются электросхемой пресса.

4. Прессование до максимального давления 320 кгс/см2, выдержка под этим давлением в течение установленного времени с отключением на это время электродвигателя.

Примечание. Величина максимального рабочего давления в пределах от 50 до 320 кгс/см2 устанавливается путем соответствующей настройки электроконтактного манометра, а продолжительность выдержки — соответствующей настройкой реле времени. Электроконтактный манометр и реле времени предусматриваются в электросхеме пресса и в комплект поставки с гидроагрегатом не входят.

5. Замедленный ход ползуна вверх.

6. Быстрый ход ползуна вверх и останов в крайнем верхнем положении.

7. Подъем выталкивателя.

8. Опускание выталкивателя в исходное положение.

9. Общий стоп.

Примечание. Наличие замедленных ходов ползуна при его перемещениях вниз и вверх является обязательным условием для нормальной работы гидроагрегата.

технические характеристики насосной установки Г4617-20 мощностью 5,5 кВт

Давление на выходе

МПа(кгс/см2)

                                                                            номинальное
 — поршневого насоса
 — шестеренного насоса

 — линии управления
                                                                            максимальное
 — поршневого насоса
 — шестеренного насоса
 — линии управления



32(320)
2,5(25)
2,5(25)

40(400)
3,2(32)
3,2(32)

 Производительность при номинальном давлении, л/мин:


 — трех поршней
 — одного поршня
 — шестеренного насоса

2,7
110

 Число оборотов приводного вала, об/мин

 1450



По желанию закачика компания Техгидро может модернизировать маслостанцию Г4617 либо предложить современный аналог.



Капитальный ремонт гидростанции Г4617

Перечень работ полного капитального ремонта.

Перечень работ полного капитального ремонта

  1. Обратный клапан

    • Ремонт или замена 2-х обратных клапанов (в гидропанели)
  2. Предохранительный клапан

    • Ремонт или замена предохранительного клапана Р = 10МПа (в гидропанели)
  3. Регулировка давления шестеренного насоса

    • Ремонт или замена
  4. Запорный клапан

    • Ремонт или замена клапана запорного

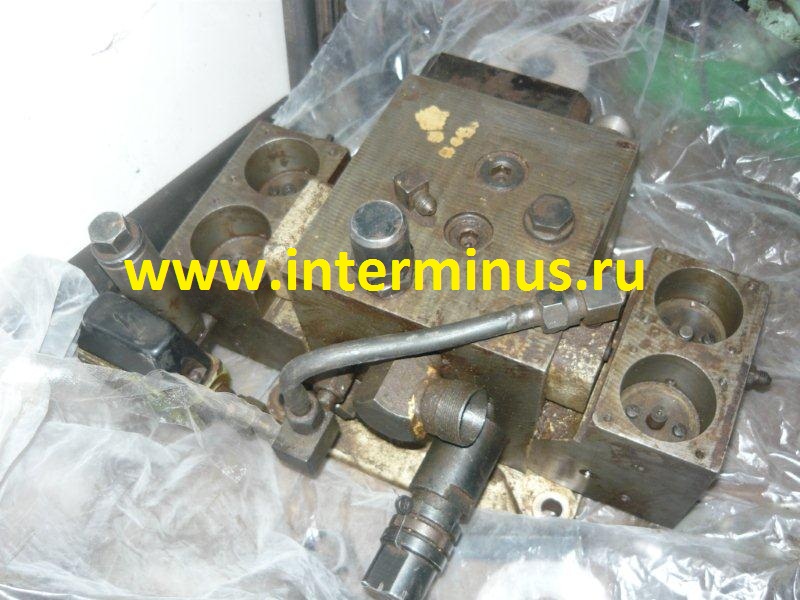

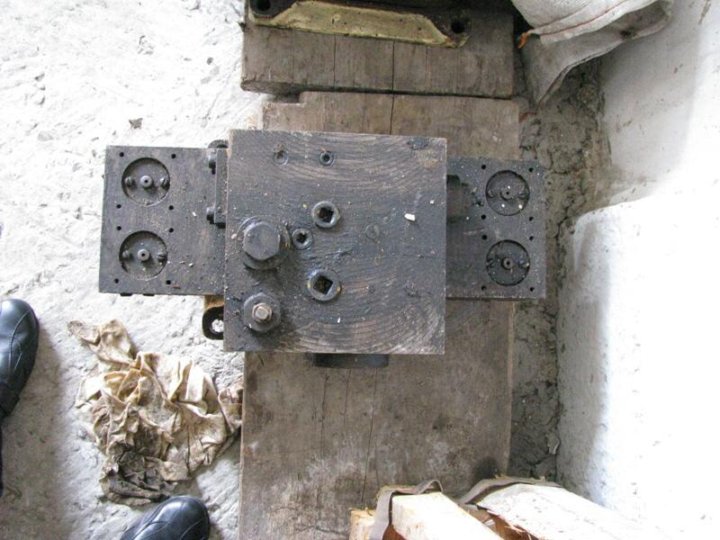

  5. Корпус гидропанели

    • Ремонт корпуса с механической обработкой отверстий до восстановления правильных геометрических форм

    • Изготовление и притирка

  6. Корпус золотников

    • Ремонт корпуса панелей управления с механической обработкой отверстий до восстановления правильных геометрических форм
    • Изготовление и притирка 4-х золотников управления в комплекте с пружинами и шайбами

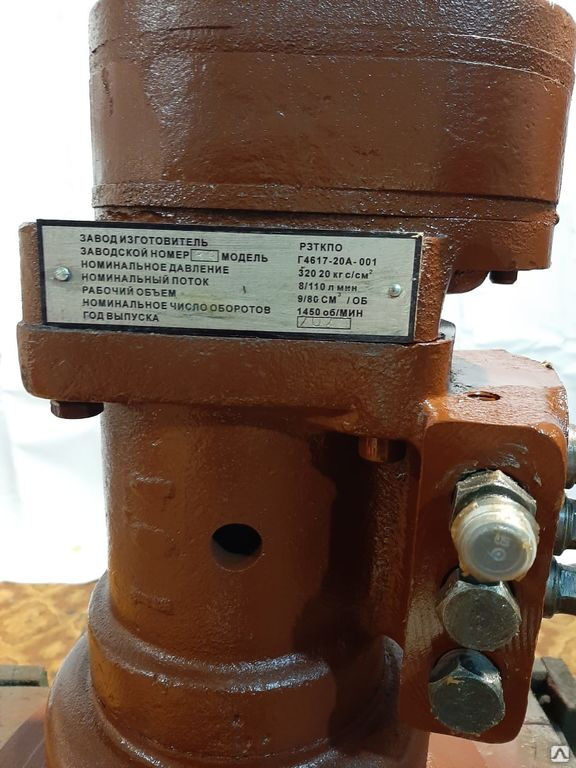

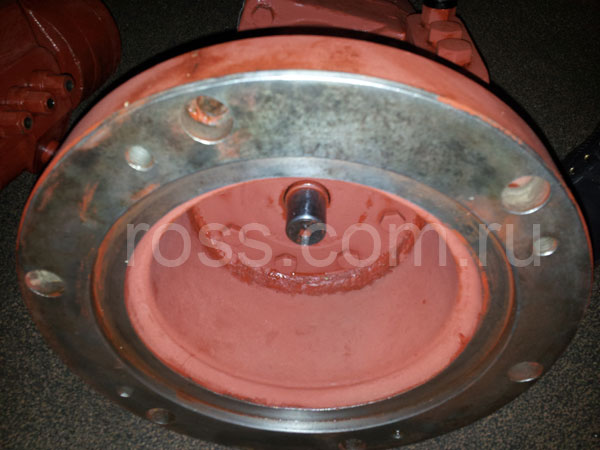

  7. Насос Г4617-20Е, капитальный ремонт

  8. Обратный клапан

    • Ремонт или замена 2-х обратных клапанов (в гидропанели)
  9. Электромагниты

    • Ремонт или замена электромагнитов
  10. Предохранительный клапан сдвоенный

  11. Предохранительный клапан линии управления

    • Ремонт или замена
  12. Заливная горловина

    • Ремонт или замена заливной горловины
  13. Штуцеры змеевика водяного охлаждения

    • Ремонт или замена
  14. Двигатель

    • Ремонт или замена полумуфт двигателя и насоса
    • Проверка или замена электродвигателя

Также производимые работы

  • Ремонт бака и трубопроводов, сварка, правка, рихтовка
  • Ремонт колокола соединительного с заменой манжеты армированной
  • Ремонт или замена гасителя гидроударов (при наличии такового)
  • Ремонт или замена подпорного клапана Р = 2,5МПа
  • Замена резино-технических изделий и паронитовых прокладок
  • Разборка, сборка, чистка
  • Грунтование, окраска
  • Консервация
  • Гидроиспытания
