Из чего состоит гидравлический пресс

Современные механизмы, машины и станки, не смотря на кажущееся сложное устройство, представляют собой совокупность так называемых простых машин – рычагов, винтов, воротов и тому подобного. Принцип работы даже очень сложных приборов основывается на основополагающих законах природы, которые изучает наука физика. Рассмотрим в качестве примера устройство и принцип работы гидравлического пресса.

Что такое гидравлический пресс

Гидравлический пресс – машина, создающая усилие, значительно превосходящее изначально приложенное. Название «пресс» довольно условно: такие устройства часто действительно используют для сжатия или прессования. Например, для получения растительного масла семена масличных культур сильно спрессовывают, выдавливая масло. В промышленности гидравлические прессы применяются для изготовления изделий методом штамповки.

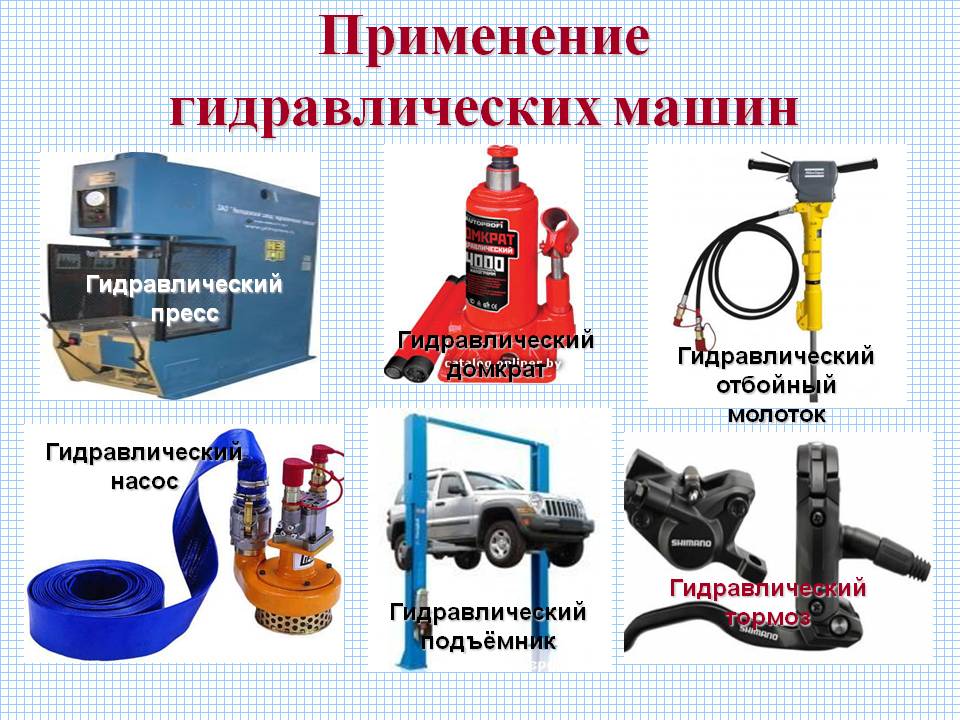

Но принцип устройства гидравлического пресса можно использовать и в других сферах. Самый простой пример: гидравлический домкрат – механизм, позволяющий приложением относительно небольшого усилия человеческих рук поднимать грузы, масса которых заведомо превышает возможности человека. На этом же принципе – использовании гидравлической энергии, построено действие самых разных механизмов:

  • гидравлического тормоза;
  • гидравлического амортизатора;
  • гидравлического привода;
  • гидравлического насоса.

Из чего состоит гидравлический пресс

Популярность механизмов такого рода в самых разных областях техники связана с тем, что огромная энергия может передаваться с помощью довольно простого устройства, состоящего из тонких и гибких шлангов. Промышленные многотонные прессы, стрелы кранов и экскаваторов – все эти незаменимые в современном мире машины эффективно работают именно благодаря гидравлике. Помимо промышленных устройств гигантской мощности, есть множество ручных механизмов, например, домкратов, струбцин и небольших прессов.

Как работает гидравлический пресс

Чтобы понять, как работает этот механизм, нужно вспомнить, что такое сообщающиеся сосуды. Этим термином в физике называют сосуды, соединенные между собой и заполненные однородной жидкостью. Закон о сообщающихся сосудах говорит, что находящаяся в покое однородная жидкость в сообщающихся сосудах находится на одном уровне.

Если мы нарушаем состояние покоя жидкости в одном из сосудов, например, доливая жидкость, или оказывая давление на ее поверхность, чтобы привести систему в равновесное состояние, к которому стремится любая система, в остальных сообщающихся с данным, сосудах повысится уровень жидкости. Происходит это на основании другого физического закона, названного по имени ученого, сформулировавшего его – закона Паскаля. Закон Паскаля заключается в следующем: давление в жидкости или газе распространяется во все точки одинаково.

Из чего состоит гидравлический пресс

На чем же основан принцип работы любого гидравлического механизма? Почему человек может с легкостью поднять автомобиль, весящий больше тонны, чтобы поменять колесо?

Математически закон Паскаля имеет такой вид:

Давление P зависит прямо пропорционально от приложенной силы F. Это понятно – чем сильнее давить, тем больше давление. И обратно пропорционально от площади прилагаемой силы.

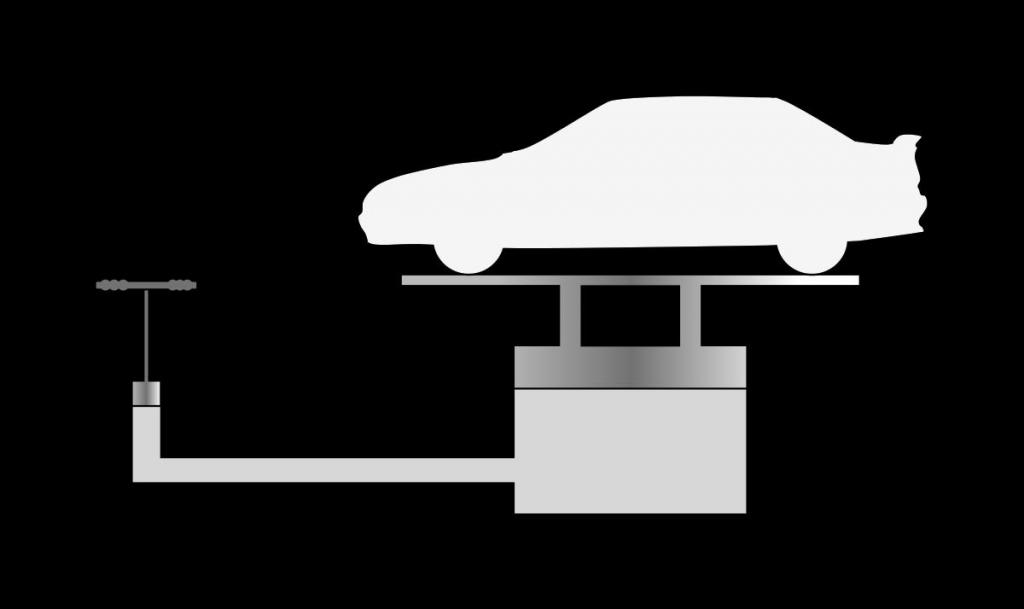

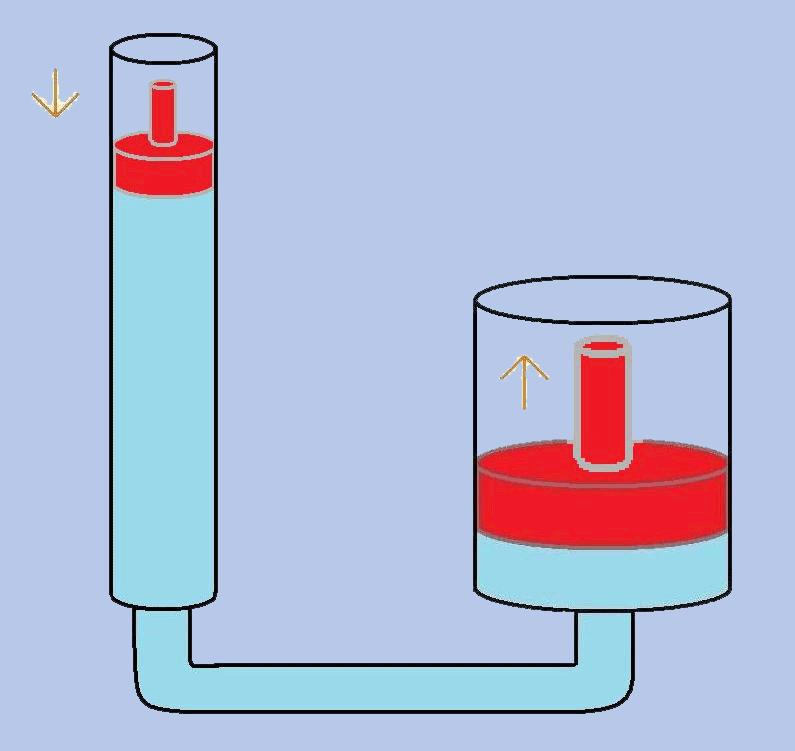

Любая гидравлическая машина представляет собой сообщающиеся сосуды с поршнями. Принципиальная схема и устройство гидравлического пресса показаны на фото.

Представьте, что мы надавили на поршень в большем сосуде. По закону Паскаля в жидкости сосуда начало распространятся давление, а по закону о сообщающихся сосудах, чтобы скомпенсировать это давление, в малом сосуде поршень поднялся. Причем, если в большом сосуде поршень сдвинулся на одно расстояние, то в малом сосуде это расстояние будет в несколько раз больше.

Проводя опыт, или математический расчет, несложно заметить закономерность: расстояние, на которые сдвигаются поршни в сосудах разного диаметра, зависят от соотношения меньшей площади поршня к большой. Тоже произойдет, если наоборот, силу прикладывать к меньшему поршню.

По закону Паскаля, если давление, полученное действием силы, приложенной к единице площади поршня малого цилиндра, во всех направлениях распространяется одинаково, то на большой поршень будет оказываться тоже давление, только увеличенное на столько, насколько площадь второго поршня больше площади меньшего.

В этом и заключается физика и устройство гидравлического пресса: выигрыш в силе зависит от соотношения площадей поршней. Кстати, в гидравлическом амортизаторе используется обратное соотношение: большое усилие гасится гидравликой амортизатора.

На видео представлена работа модели гидравлического пресса, которая наглядно иллюстрирует, каково действие этого механизма.

Устройство и работа гидравлического пресса подчиняется золотому правилу механики: выигрывая в силе, проигрываем в расстоянии.

Из чего состоит гидравлический пресс

От теории к практике

Блез Паскаль, теоретически продумав принцип работы гидравлического пресса, назвал его «машиной для увеличения сил». Но с момента теоретических изысканий до практического воплощения прошло более ста лет. Причиной такого запаздывания была не бесполезность изобретения – выгоды машины для увеличения силы очевидны. Конструкторами предпринимались многочисленные попытки соорудить это механизм. Проблема была в сложности создания уплотнительной прокладки, которая позволяла бы плотно прилегать поршню к стенкам сосуда и в тоже время, давать возможность ему легко скользить, сводя к минимуму издержки на трение – резины ведь тогда еще не было.

Из чего состоит гидравлический пресс

Проблема решилась только в 1795 году, когда английским изобретателем Джозефом Брамой был запатентован механизм, получивший название «пресс Брама». Позднее это устройство стали называть гидравлическим прессом. Схема действия прибора, теоретически изложенная Паскалем и воплощенная в прессе Брамы, нисколько не изменилась за прошедшие столетья.

С помощью чего можно запрессовать подшипник в сборочный узел? Вряд ли удастся сделать это лишь подручными предметами, ведь потребуется огромное усилие, недоступное человеческому телу. Зато доступно гидравлическому прессу.

Что такое гидравлический пресс?

Гидропресс – устройство, значительно увеличивающее изначально приложенное усилие. Прессом оно называется условно, ведь в промышленности данный аппарат предназначен для изготовления деталей путём штамповки.

Наиболее распространённый пример гидравлического пресса – домкрат. Гидродомкрат позволяет человеку приложить небольшие усилия, но поднять тяжёлый груз. Аналогично работают тормоза, амортизаторы, приводы и насосы.

Популярность гидравлический пресс получил благодаря тому, что огромный поток энергии передаётся по тонким и гибким шлангам, что ещё больше упрощает работу.


Как работает гидропресс?

Принцип гидравлического пресса построен на законе сообщающихся сосудов. К примеру, есть 2-е соединённые ёмкости разных размеров. Налив туда жидкость, она равномерно распределится. Если нарушить состояние покоя и увеличить давление в меньшем сосуде, то в большом сосуде приложенная сила увеличится пропорционально разнице размеров. Устройство подчиняется правилу: выигрыш в силе равен проигрышу в расстоянии.

Блез Паскаль придумал работу гидропресса, но назвал его «машиной для увеличения силы». Ранее выгода от такой машины казалась мизерной, но теперь инженеры использовали наработки Паскаля в облегчении работы.

Функции гидравлического пресса

  1. Прессовка.
  2. Штамповка.
  3. Выдавливание.
  4. Правка и сборка.
  5. Утилизация.

От функции гидравлического пресса зависит его конструкция.

Виды цилиндров гидропресса

  • Дифференциально-плунжерные: применимы, когда через активный поршень проходит игла или другой элемент системы.
  • Поршневые: используются, если масло выступает рабочей жидкостью.
  • Обратного хода: если гидропресс имеет неподвижный корпус и цилиндр располагается снизу.

Типы гидравлических прессов

Согласно Общероссийскому классификатору основных фондов, гидравлический пресс относится к группе № 5. Сюда же входят все металлообрабатывающие кузнечно-прессовые станки и молоты.

Классификация по типу расположения цилиндров:

Классификация по типу работ:

  • штамповочные;
  • гибочные;
  • ковочные;
  • для фланцевания и бортования.

Классификация по типу станины:

Классификация по типу исполнения:

  • С закрытой рамой – в раме есть отверстия для фиксации пресса на столе; используется для гибки, правки, выпрессовки/запрессовки.
  • С открытой рамой – для обработки деталей нестандартной формы и неудобной конструкции; выполняет аналогичные операции.
  • Универсальные – обладают полным набором функций; гидронасос можно использовать вручную.
  • Выпрессовщики – применяются для монтажа/демонтажа, выпрессовки/запрессовки. Небольшие размеры позволяют использовать его чаще в любых условиях.

Современные прессы не обходятся без ЧПУ. Задав режим работы и выбрав давление, можно забыть о постоянном контроле станка – этим займётся микрокомпьютер.

Как пользоваться гидравлическим прессом?

Каждый гидропресс имеет конструктивные особенности, поэтому производитель продаёт станок вместе с детальной инструкцией по эксплуатации гидравлического пресса. Но даже прочитав её, желающий поработать на нём не будет допущен, ведь нужно знать не только инструкцию, но и общие правила по охране труда с гидропрессами. Вот некоторые из них:

  1. Работать за гидропрессом могут только лица, прошедшие инструктаж и медосмотр.
  2. Нельзя работать на гидравлическом прессе без спецодежды.
  3. Всегда нужно следить за возможной утечкой жидкости.
  4. Не держать руки у рабочей зоны.
  5. По окончанию работы закрыть клапан и протереть инструмент.

Более детальное руководство можно прочесть в охране труда по работе с гидравлическими прессами.


Вертикальные гидропрессы с ручным приводом

Наиболее распространённый вид гидравлических прессов. Внешне это двухстоечная установка с ручным или ножным приводом. Имеется рабочая поверхность и манометр для контроля за давлением. Относится к классу вертикальных.

Часто используется на СТО для легковых автомобилей, так как его усилия приблизительно в 20 тонн вполне хватит для подъёма даже немаленькой машины.

Настольные прессы

Настольные гидропрессы – одни из самых компактных. Конструкция не ютится на полу, но вкручивается в стол или верстак. Если в помещении недостаток пространства, то настольный пресс идеально подойдёт. Максимальное усилие – 15 тонн, и этого не всегда достаточно. Из-за компактности такой пресс не может работать с габаритными деталями.

Электрогидравлические прессы

Основа конструкции – электрический двигатель. Развивающееся усилие – от 50-и тонн и выше. Для производственных предприятий и СТО для обслуживания крупногабаритных авто незаменим. Электропривод повышает скорость выполнения работ и исключает приложение какого-либо физического усилия в процесс.

Пневмогидравлический пресс

Пневмогидравлические прессы имеют ряд преимуществ, которые заставляют предприятия заменять свои старые установки на пневмогидравлические.

  • Надёжность.
  • Экономичность.
  • Простота в обслуживании.
  • Работа от сжатого воздуха.
  • Работа в ручном режиме.
  • Можно использовать на опасном производстве.

Примечание: в систему пневмогидравлического пресса должен попадать только чистый сжатый воздух.

На что опереться при выборе гидропресса?

Обилие моделей и производителей позволяет подобрать гидропресс под особые рабочие потребности. Лучше, если характеристики агрегата будут немного лучше, чем требуется. Плюс, необходимо обратить внимание на допустимый срок эксплуатации

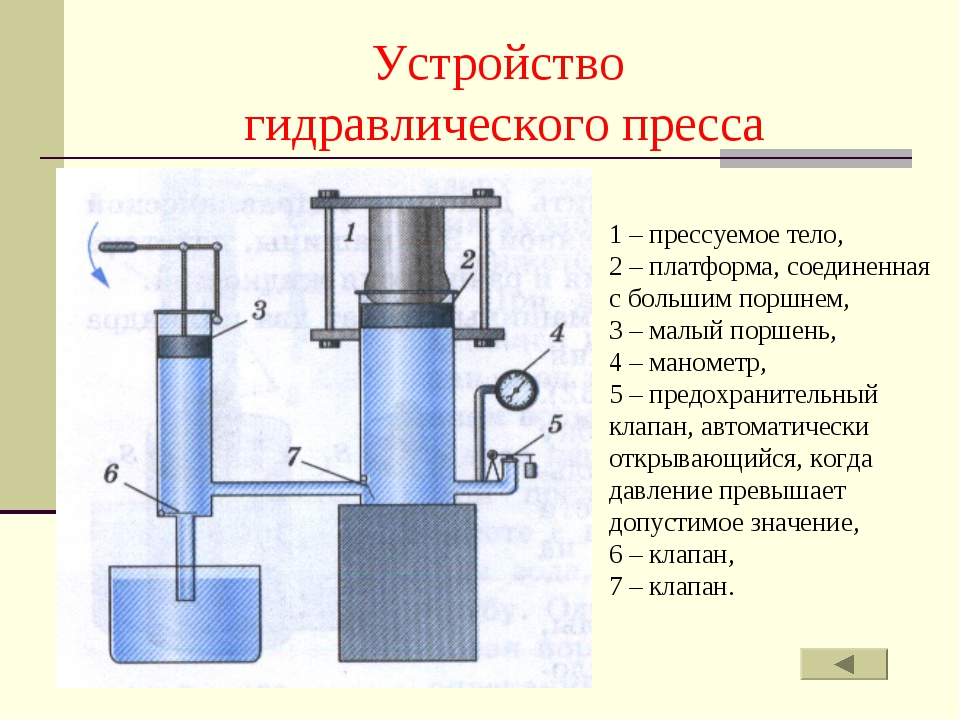

Устройство гидравлического пресса: принцип работы, схема

Современные механизмы, машины и станки, не смотря на кажущееся сложное устройство, представляют собой совокупность так называемых простых машин – рычагов, винтов, воротов и тому подобного. Принцип работы даже очень сложных приборов основывается на основополагающих законах природы, которые изучает наука физика. Рассмотрим в качестве примера устройство и принцип работы гидравлического пресса.

Гидравлический домкрат

Что такое гидравлический пресс

Гидравлический пресс – машина, создающая усилие, значительно превосходящее изначально приложенное. Название «пресс» довольно условно: такие устройства часто действительно используют для сжатия или прессования. Например, для получения растительного масла семена масличных культур сильно спрессовывают, выдавливая масло. В промышленности гидравлические прессы применяются для изготовления изделий методом штамповки.

Но принцип устройства гидравлического пресса можно использовать и в других сферах. Самый простой пример: гидравлический домкрат – механизм, позволяющий приложением относительно небольшого усилия человеческих рук поднимать грузы, масса которых заведомо превышает возможности человека. На этом же принципе – использовании гидравлической энергии, построено действие самых разных механизмов:

  • гидравлического тормоза;
  • гидравлического амортизатора;
  • гидравлического привода;
  • гидравлического насоса.

Популярность механизмов такого рода в самых разных областях техники связана с тем, что огромная энергия может передаваться с помощью довольно простого устройства, состоящего из тонких и гибких шлангов. Промышленные многотонные прессы, стрелы кранов и экскаваторов – все эти незаменимые в современном мире машины эффективно работают именно благодаря гидравлике. Помимо промышленных устройств гигантской мощности, есть множество ручных механизмов, например, домкратов, струбцин и небольших прессов.

Как работает гидравлический пресс

Чтобы понять, как работает этот механизм, нужно вспомнить, что такое сообщающиеся сосуды. Этим термином в физике называют сосуды, соединенные между собой и заполненные однородной жидкостью. Закон о сообщающихся сосудах говорит, что находящаяся в покое однородная жидкость в сообщающихся сосудах находится на одном уровне.

Если мы нарушаем состояние покоя жидкости в одном из сосудов, например, доливая жидкость, или оказывая давление на ее поверхность, чтобы привести систему в равновесное состояние, к которому стремится любая система, в остальных сообщающихся с данным, сосудах повысится уровень жидкости. Происходит это на основании другого физического закона, названного по имени ученого, сформулировавшего его – закона Паскаля. Закон Паскаля заключается в следующем: давление в жидкости или газе распространяется во все точки одинаково.

На чем же основан принцип работы любого гидравлического механизма? Почему человек может с легкостью поднять автомобиль, весящий больше тонны, чтобы поменять колесо?

Математически закон Паскаля имеет такой вид:

Давление P зависит прямо пропорционально от приложенной силы F. Это понятно – чем сильнее давить, тем больше давление. И обратно пропорционально от площади прилагаемой силы.

Любая гидравлическая машина представляет собой сообщающиеся сосуды с поршнями. Принципиальная схема и устройство гидравлического пресса показаны на фото.

Представьте, что мы надавили на поршень в большем сосуде. По закону Паскаля в жидкости сосуда начало распространятся давление, а по закону о сообщающихся сосудах, чтобы скомпенсировать это давление, в малом сосуде поршень поднялся. Причем, если в большом сосуде поршень сдвинулся на одно расстояние, то в малом сосуде это расстояние будет в несколько раз больше.

Проводя опыт, или математический расчет, несложно заметить закономерность: расстояние, на которые сдвигаются поршни в сосудах разного диаметра, зависят от соотношения меньшей площади поршня к большой. Тоже произойдет, если наоборот, силу прикладывать к меньшему поршню.

По закону Паскаля, если давление, полученное действием силы, приложенной к единице площади поршня малого цилиндра, во всех направлениях распространяется одинаково, то на большой поршень будет оказываться тоже давление, только увеличенное на столько, насколько площадь второго поршня больше площади меньшего.

В этом и заключается физика и устройство гидравлического пресса: выигрыш в силе зависит от соотношения площадей поршней. Кстати, в гидравлическом амортизаторе используется обратное соотношение: большое усилие гасится гидравликой амортизатора.

На видео представлена работа модели гидравлического пресса, которая наглядно иллюстрирует, каково действие этого механизма.

Устройство и работа гидравлического пресса подчиняется золотому правилу механики: выигрывая в силе, проигрываем в расстоянии.

От теории к практике

Блез Паскаль, теоретически продумав принцип работы гидравлического пресса, назвал его «машиной для увеличения сил». Но с момента теоретических изысканий до практического воплощения прошло более ста лет. Причиной такого запаздывания была не бесполезность изобретения – выгоды машины для увеличения силы очевидны. Конструкторами предпринимались многочисленные попытки соорудить это механизм. Проблема была в сложности создания уплотнительной прокладки, которая позволяла бы плотно прилегать поршню к стенкам сосуда и в тоже время, давать возможность ему легко скользить, сводя к минимуму издержки на трение – резины ведь тогда еще не было.

Проблема решилась только в 1795 году, когда английским изобретателем Джозефом Брамой был запатентован механизм, получивший название «пресс Брама». Позднее это устройство стали называть гидравлическим прессом. Схема действия прибора, теоретически изложенная Паскалем и воплощенная в прессе Брамы, нисколько не изменилась за прошедшие столетья.

устройство, схема, своими руками, чертеж

В гараже или автосервисе иногда требуется инструмент сжатия, или иными словами инструмент воздействующий на детали принципом прессования. В статье мы обсудим как работает и узнаем, как сделать гидравлический пресс своими руками.

Устройство гидравлического пресса

Гидравлический пресс — это устройство для воздействия на различные изделия большим давлением.  Главным принципом пресса является закон Паскаля и принцип гидравлического рычага. Для понимания устройства гидравлического пресса рассмотрим подробнее формулы.

Схема гидравлического пресса

Схема гидравлического рычага



Функционирует пресс на основе принципа гидравлического рычага, которой похож на принцип механического, то есть прикладывая меньшую силу мы получаем большую отдачу.

Берем 2 сообщающихся сосуда разного диаметра S1 и S2 как показано в схеме гидравлического пресса Рис. 127, и применить к ним силу которая оказывает давление. Мы делаем это при помощи 2 грузиков разной массы, чем больше масса грузика, тем больше сила, действующая на жидкость. У нас получилось 2 силы F1 и F2.

Формула описывает принцип работы гидравлического рычага:

Формула пресса

Формула пресса гидравлического



Из формулы видно, чтобы в сосудах сохранялось равновесие нам нужна сила F2 большая чем сила F1. Из этого следует что, имея меньшую силу на одном сосуде получаем прирост силы на другом сосуде и чем больше отношение площадей, тем больший прирост силы мы получаем. Для тех, кто не понял, чем меньше S1 а S2 больше, тем эффективнее пресс у нас получится.

Изготовление пресса в домашних условиях

Если у вас возникло желание сделать гидравлический пресс своими руками, то вы попали на нужную страницу. Что бы сделать пресс нам понадобится гидравлический насос. Его роль прекрасно выполнит домкрат бутылочного типа. Его конструкция как правило содержит ручной насос. Силу нажима, которую он нам даст будет где-то 10-20 тон, в зависимости от грузоподъемности, этого нам вполне хватит для работы в домашних условиях.

Бутылочные домкраты

Гидравлические бутылочные домкраты



До того, как начнете подбирать подходящий домкрат нужно определится с задачами, для которых он нужен. Чем большее усилие нам нужно, тем жёстче конструкцию нам придется соорудить, и устройство большего тоннажа нам придется приобрести.

Пошагово что нужно что бы создать гидравлический пресс своими руками из домкрата:

  • Определяем какое усилие должен выдавать пресс
  • Покупаем соответствующий домкрат
  • Разрабатываем чертежи гидравлического пресса

Приступаем к разработке чертежа каркаса нашего пресса. Он является не маловажной частью конструкции пресса из домкрата.

Важно понимать, что при работе пресса, домкрат будет давить вверх и вниз конструкции стараясь разорвать каркас. Прочность конструкции каркаса всегда стоит делать с запасом.

Каркас должен обладать высокой устойчивостью, следует обратить внимание на низ рамы. Внутренний проем пресса рассчитывается из следующих параметров: высота домкрата, величина свободного хода штока (ее желательно делать меньше чем величина полного хода штока), Толщину детали которую хотим обрабатывать.

Вот несколько примеров прессов, сделанных своими руками из домкратов:

Бутылочные домкраты Бутылочные домкраты

Чертеж и нюансы при разработке

При составлении чертежа следует учитывать, что вы будете обрабатывать детали разных размеров. Следовательно, нужна возможность регулировки рабочей области. В нашем чертеже предусмотрена такая возможность перекручиванием нижней балки по средство ее снимания и преставления на 150 мм ниже. Предусмотрено 7 положений нижнего основания на которое собственно будет давить домкрат. Также можно предусмотреть возможность преставления и верхнего основания, но в нашем чертеже это не предусмотрено. Вы можете подогнать чертеж под свои размеры.

Чертеж самодельного пресса

Пример чертежа самодельного пресса

Инструмент и метал для создания пресса своими руками

  1. Сварочный инструмент
  2. Болгарка или пила по металлу
  3. Домкрат бутылочного типа
  4. Две пружины
  5. Лист из стали толщиной больше 8 мм пойдет для основания конструкции
  6. Обрезок стального патрубка для конструирования втулок под головку штока
  7. Швеллеры, трубки квадратного и круглого сечения, уголки

Как только чертеж готов и список материалов заготовлен, начинаем сборку домкрата. На первой стадии режем метал в соответствии с величинами, указанными в чертеже.

Собираем основную часть пресса. Свариваем квадратные трубы, получаем прямоугольный каркас на него навариваем стальной лист. Должен получится прямоугольник с листом стали в основании. Не забываем следить чтобы углы конструкции были строго 90 градусов. Дальше нам нужна подвижная платформа, которая будет висеть на пружинах в ней будет домкрат. В верхней части нам нужно создать упорную площадку чтобы шток домкрата не выскочил при нагрузке. На самой подвижной площадке тоже следует наварить стенки для чтобы он находился строго по середине конструкции. Для укрепления жёсткости рекомендуется наваривать уголки на углы конструкции. Также нам нужно наварить нижнюю платформу.

Пример готового самодельного гидравлического пресса.

Сам собрал нехитрое устройство пресса для повседневных нужд в моем гараже.

Мой домашний пресс

Самодельный пресс

Видео человека который собрал домкрат.

Гидравлический пресс – откуда сила гнуть металл? Гидравлический пресс в производстве и быту

Как известно, любой пресс — это специальное устройство для создания значительного усилия на определенной площади. Пресс необходим в работах, связанных, в основном, с обработкой металла. Существует достаточно большое количество различных прессов, но сегодня мы будем говорить о гидравлических прессах, которые наиболее распространены на производствах, в автосервисах и других предприятиях.

По сути, гидравлический пресс- это, наряду с гидродомкратами, одно из самых простых устройств использующих в своей работе гидравлику и закон Паскаля о равновесии жидкости. Самый первый гидропресс был создан еще в 18 веке, а именно в 1797 году! После этого прогресс не стоял на месте и сейчас гидравлический пресс- это простое, эффективное и надежное устройство!

Устройство и принцип работы гидравлического пресса


На рисунке выше самым доступным образом показан принцип работы гидравлического пресса. Что мы на нем видим? Есть два сообщающихся сосуда с разными диаметрами в которых находятся два разных по площади поршня. В гидравлическом прессе сосуды (цилиндры) заполнены специальным маслом для гидравлики. Согласно закона Паскаля усилие F1 прилагаемое к сосуду S1 будет увеличено во столько раз, во сколько площадь поршня в сосуде S2 больше чем площадь поршня в сосуде S1. Согласитесь, что все очень просто? Подобный же принцип реализован в гидравлических тормозах автотранспорта.


Выше изображен самый стандартный гидравлический пресс с ручным приводом. На станине находятся два цилиндра, рычаг, рабочая платформа. Нажимая на рычаг оператор передает давление из малого цилиндра в большой,в котором находится шток, выдвигающийся под создаваемым давлением. На штоке находится насадка которая воздействует на материал, находящийся на рабочем столе, который в свою очередь перемещается вверх-вниз по станине и фиксируется упорами.

Назначение гидравлического пресса

Спектр применения прессов вообще, и гидропрессов в частности, весьма широк… Итак, что же умеет и для чего нужен гидравлический пресс?

  • Опрессовка подшипники, втулки и прочее)
  • Выправление материалов
  • Штамповка
  • Ковка
  • Правка и гибка конструкций и материалов
  • Склеивание под давлением

Виды гидравлических прессов

Прессы можно делить на категории и виды по нескольким параметрам: виду привода, назначения, мобильности. Рассмотрим все по порядку:

Виды прессов гидравлических по приводу бывают:

  • Ручные
  • С ножным приводом
  • С пневмоприводом
  • Электрогидравлические

По назначению:

  • Общего применения
  • Для выпрессовки
  • Для обжима
  • Для пробивки отверстий

По «мобильности»:

  • Ручные
  • Настольные
  • Стационарные

Основные производители прессов

Гидравлические прессы выпускает большое количество компаний- от неизвестных китайских «ноунеймов» до брендов с солидной и многолетней репутацией! Охватить их все, конечно, весьма сложно, поэтому я перечислю те компании, продукции которых можно доверять в той или иной степени. Почему в той или иной? Потому, что при выборе пресса стоит обращать внимание на те работы, которые ему предстоит выполнить. И если с одними работами, к примеру, в автосервисе вполне справятся относительно дешевые гидравлические прессы, то для других необходимы серьезные «аппараты»


  • KraftWell
  • Licota
  • Garwin
  • NORDBERG
  • ОMA/Werther
  • Ombra
  • PROMA
  • Ridgid
  • Rothenberger
  • Sivik
  • SHTOK
  • Torin
  • Trommelberg
  • WIEDERKRAFT
  • Сорокин
  • Станкоимпорт

Выбор гидравлического пресса

При выборе гидравлического пресса необходимо обращать внимание на три самых главных параметра: Область применения, усилие, степень стационарности. Почему именно эти параметры я выделяю? Рассмотрим каждый из них в отдельности:

Область применения

В зависимости от того, для каких работ будет применяться пресс, зависят и другие его характеристики, такие как вид привода, усилие, вид самого пресса. Рассмотрим отдельный пример. Возьмем автосервис средних размеров. Какие работы с использованием пресса там скорее всего будут выполняться? Опрессовка подшипников, работа с кузовными деталями, возможно склейка под давлением.

Исходя из этого делаем вывод, что для данного предприятия подойдет пресс со следующими параметрами: усилие не менее 10 тонн, с ручным или ножным приводом, стационарный.

Усилие

Чем более массивные детали предстоит обрабатывать и чем большее давление необходимо, тем более «мощный» пресс стоит выбирать. Самый популярный сегмент гидравлических прессов находится в интервале до 100 тонн. Все, что с усилием больше ста тонн- специализированные станки для серьезного производства, при выборе которых необходимо составлять техническое задание и на его основе приобретать или заказывать гидропресс.

Степень стационарности

  • Для работы «в полях», в труднодоступных местах или для выполнения специфичных операций (например опрессовки наконечников) подойдут ручные прессы общего или специального назначения.
  • Если предстоит обрабатывать легкие, легко обрабатываемые детали, то подойдут настольные или напольные модели с небольшим усилием.
  • Для обработки массивных материалов и при большом количестве работ лучше всего будут модели стационарные, с электро или пневмо приводом.

Видео о гидравлических прессах

Видообзор гидравлического пресса Licota ATS-4119 с усилием в 15 тонн.

Обзор пресса Nordberg N3612

Видеоролик о ручном электрогидравлическом прессе Ridgid RP-340

Любой гидравлический пресс (настольный, напольный) представляет собой специальный механизм для обработки металлов. Приводится он в действие посредством жидкости, находящейся под высоким давлением. Ниже будут рассмотрены более подробно механизм действия, виды приспособлений и их особенности.

1 Возникновение и принцип работы гидравлического пресса

Предпосылками для создания подобного механизма послужило открытие закона Паскаля, однако впервые применить его смогли только лишь спустя более чем сто лет. Итак, английский изобретатель вместе со своим помощником создал первую в мире гидравлическую машину аж в конце восемнадцатого век

Устройство, принцип работы гидравлического пресса

Чтобы понять принцип работы гидравлического пресса, вспомним правило сообщающихся сосудов. Его автор Блез Паскаль установил, что если они наполнены однородной жидкостью, то ее уровень во всех сосудах одинаков. При этом конфигурация емкостей и их размеры не имеют значения. В статье будут описаны несколько опытов с сообщающимися емкостями, которые помогут нам разобраться в устройстве и принципе работы гидравлического пресса.

Эксперимент

Допустим, у нас есть сообщающиеся сосуды с разной площадью поперечного сечения. Площадь меньшего обозначим s, большего — S. Наполним емкости жидкостью. По закону сообщающихся сосудов поверхности жидкостей находятся на одной высоте.

Сообщающиеся сосуды

Закроем сосуды сверху поршнями. Можно считать, что s и S — это площади поршней. Надавим на меньший силой f. Он пойдет вниз, жидкость будет перетекать в больший цилиндр, и поршень слева начнет подниматься. Чтобы не дать ему подниматься, мы тоже приложим к нему силу. Обозначим ее F.

Чтобы приблизиться к пониманию принципа работы гидравлического пресса, попробуем найти связь между этими двумя силами. Будем исходить из условия равновесия. До того, как мы накрыли сосуды поршнями, жидкости находились в равновесии. Давление в емкостях было одинаковым (p=P). Надавим на оба поршня так, чтобы жидкость по-прежнему оставалась в равновесии. Давления p и Р, конечно же, увеличатся. Однако они по-прежнему останутся одинаковыми, потому что увеличатся на одну и ту же дополнительную величину. Это величина давления, создаваемого поршнями. Она по закону Паскаля передается всюду.

Вот условие равновесия: p=Р. Можно рассматривать давление, создаваемое поршнями, или давление столба жидкости. Результат будет один и тот же. Заметим, что давление, создаваемое поршнями, в тысячу раз больше, чем гидростатическое давление столба жидкости. Столбик воды высотой в несколько сантиметров создает давление в сотни паскалей. А давление поршня составляет сотни килопаскалей, а иногда и мегапаскалей. Поэтому в дальнейшем мы будем пренебрегать давлением столба жидкости и считать, что давления p и Р созданы исключительно силами f и F.

Зависимость силы давления поршней от их площади

Выведем формулу, принцип работы гидравлического пресса без нее будет непонятен. p=f/s и аналогично P=F/S. Сделаем подстановку в условие равновесия. f/s=F/S. А теперь сравним силы f и F. Для этого и левую, и правую часть выражения умножим на S и разделим на f. Получим f*S/s*f=F*S/S*f. Сократим f и S в обеих частях. Результатом будет равенство F/f=S/s.

Понятие выигрыша в силе

Если S>s, то сила давления на поршень в большом сосуде будет во столько раз больше силы, которая давит на малый поршень, во сколько раз площадь более крупного поршня превышает площадь малого. Иными словами, прикладывая небольшую силу к маленькому поршню, в большом сосуде мы получим силу, намного превышающую ту, с которой мы давим на маленький поршень. Это эффект, который называется выигрыш в силе. Он показывает, во сколько раз силы отличаются, т. е. чему равно отношение F к f. Если мы возьмем сосуды, площади поперечного сечения которых сильно отличаются, то можем получить выигрыш в силе и в десять, и в тысячу раз. Анализ сил дает понять: выигрыш в силе равен отношению площадей большого и малого поршня.

Движение поршней гидравлической машины

Во многих отраслях используется принцип работы гидравлического пресса: в физике, строительстве, обработке материалов, сельском хозяйстве, автомобилестроении и т. д. Примеры применения гидравлических машин представлены на рисунке.

Применение гидравлических машин

Рассмотрим все те же два сообщающихся сосуда с поршнями, но теперь мы будем обращать внимание не на силу, а на расстояние, которое проходят поршни при перемещении. Представим, что первоначальное их положение разное. Поршень площадью S расположен ниже поршня площадью s. Переместим меньший поршень на расстоянии h. Вода из меньшего сосуда перешла в больший и надавила на поршень. Он переместился на высоту H.

Сообщающиеся сосуды с поршнями

Зная соотношение между площадями, найдем соотношение между высотами. Объем, который ушел под давлением из левого цилиндра в правый, обозначим v. В правый цилиндр зашла жидкость объемом V. Жидкость несжимаема. Как это можно записать математически? v=V. Выразим объем через площадь и высоту. v=s*h и V=S*H. Значит, s*h=S*H. S/s=h/H. Следовательно, выигрыш в силе F/f=h/H. Это соотношение дает нам понимание принципа работы гидравлического пресса. Мы делаем вывод: поскольку F больше, чем f, то H меньше h, причем во столько же раз.

Допустим, гидравлическая машина дает выигрыш в силе в сто раз. Это значит, что если мы опустим меньший поршень на 100 мм, то другой поршень поднимется всего на 1 мм. А есть машины, которые дают выигрыш в силе в тысячу раз. А как же быть в случаях, когда на поршне стоит автомобиль и его нужно поднять на высоту нескольких метров?

Гидравлическая машина поднимает автомобиль

Устройство и принцип работы гидравлического пресса

В поршне небольшой площади находится клапан, который закрывает трубочку, ведущую в резервуар с машинным маслом. Воду в гидравлических прессах обычно не используют, потому что она вызывает коррозию, к тому же у нее сравнительно низкая температура кипения. Поршень приводит в движение рукоятка. Жидкость передается из меньшего цилиндра в больший через трубочку.

В большом сосуде тоже есть клапан и поршень. Когда мы поднимаем рычаг, масло при помощи атмосферного давления всасывается в меньший цилиндр. Когда мы опускаем поршень, клапан закрывается, маслу деваться некуда, поэтому оно переходит в больший сосуд. Оно приподнимает клапан в нем, объем масла увеличивается, из-за этого поднимается поршень. Когда мы снова поднимаем малый поршень, клапан в большом сосуде закрывается, поэтому масло никуда не уходит и поршень остается на месте.

Устройство гидравлического пресса

Принцип работы гидравлического пресса таков, что любые колебания малого поршня всегда приводят к движению большого поршня вверх. В устройстве предусмотрен механизм, который позволяет большому поршню опускаться. Это шланг с краном в большем сосуде. Когда мы закрываем кран, мы герметизируем большой цилиндр, а когда открываем, то приводим гидравлический пресс в исходное положение, масло сливается. Оно возвращается в резервуар, что позволяет опустить поршень.

Виды гидропрессов и особенности их использования — ООО «СТК»

Виды гидропрессов и особенности их использования

С помощью чего можно запрессовать подшипник в сборочный узел? Вряд ли удастся сделать это лишь подручными предметами, ведь потребуется огромное усилие, недоступное человеческому телу. Зато доступно гидравлическому прессу.

Что такое гидравлический пресс?

Гидропресс – устройство, значительно увеличивающее изначально приложенное усилие. Прессом оно называется условно, ведь в промышленности данный аппарат предназначен для изготовления деталей путём штамповки.

Наиболее распространённый пример гидравлического пресса – домкрат. Гидродомкрат позволяет человеку приложить небольшие усилия, но поднять тяжёлый груз. Аналогично работают тормоза, амортизаторы, приводы и насосы.

Популярность гидравлический пресс получил благодаря тому, что огромный поток энергии передаётся по тонким и гибким шлангам, что ещё больше упрощает работу.


Принцип действия гидравлического пресса

Принцип гидравлического пресса построен на законе сообщающихся сосудов. К примеру, есть 2-е соединённые ёмкости разных размеров. Налив туда жидкость, она равномерно распределится. Если нарушить состояние покоя и увеличить давление в меньшем сосуде, то в большом сосуде приложенная сила увеличится пропорционально разнице размеров. Устройство подчиняется правилу: выигрыш в силе равен проигрышу в расстоянии.

Блез Паскаль придумал работу гидропресса, но назвал его «машиной для увеличения силы». Ранее выгода от такой машины казалась мизерной, но теперь инженеры использовали наработки Паскаля в облегчении работы.

На схеме показан простейший гидравлический пресс, состоящий из поршней большего и малого диаметров, установленных в сообщающихся цилиндрах, под поршнями находится жидкость. На поршень малого диаметра площадью S 1 оказывается усилие F1, определим усилие F2, которое сможет преодолеть поршень площадью S2.

Давление под поршнем 1 можно вычислить по формуле:
p1=F1/S1

Давление под поршнем 2 будет определяться зависимостью:
p2=F2/S2

Согласно закону Паскаля давление, приложенное к жидкости передается всем точкам этой жидкости одинаково во всех направлениях.

Функции гидравлического пресса

  1. Прессовка.
  2. Штамповка.
  3. Выдавливание.
  4. Правка и сборка.
  5. Утилизация.

От функции гидравлического пресса зависит его конструкция.

Виды цилиндров гидропресса

  • Дифференциально-плунжерные: применимы, когда через активный поршень проходит игла или другой элемент системы.
  • Поршневые: используются, если масло выступает рабочей жидкостью.
  • Обратного хода: если гидропресс имеет неподвижный корпус и цилиндр располагается снизу.

Типы гидравлических прессов

Согласно Общероссийскому классификатору основных фондов, гидравлический пресс относится к группе № 5. Сюда же входят все металлообрабатывающие кузнечно-прессовые станки и молоты.

Классификация по типу расположения цилиндров:

  • горизонтальные;
  • вертикальные.

Классификация по типу работ:

  • штамповочные;
  • гибочные;
  • ковочные;
  • для фланцевания и бортования.

Классификация по типу станины:

  • колонные;
  • стоечные.

Классификация по типу исполнения:

  • С закрытой рамой – в раме есть отверстия для фиксации пресса на столе; используется для гибки, правки, выпрессовки/запрессовки.
  • С открытой рамой – для обработки деталей нестандартной формы и неудобной конструкции; выполняет аналогичные операции.
  • Универсальные – обладают полным набором функций; гидронасос можно использовать вручную.
  • Выпрессовщики – применяются для монтажа/демонтажа, выпрессовки/запрессовки. Небольшие размеры позволяют использовать его чаще в любых условиях.

Современные прессы не обходятся без ЧПУ. Задав режим работы и выбрав давление, можно забыть о постоянном контроле станка – этим займётся микрокомпьютер.

Как пользоваться гидравлическим прессом?

Каждый гидропресс имеет конструктивные особенности, поэтому производитель продаёт станок вместе с детальной инструкцией по эксплуатации гидравлического пресса. Но даже прочитав её, желающий поработать на нём не будет допущен, ведь нужно знать не только инструкцию, но и общие правила по охране труда с гидропрессами. Вот некоторые из них:

  1. Работать за гидропрессом могут только лица, прошедшие инструктаж и медосмотр.
  2. Нельзя работать на гидравлическом прессе без спецодежды.
  3. Всегда нужно следить за возможной утечкой жидкости.
  4. Не держать руки у рабочей зоны.
  5. По окончанию работы закрыть клапан и протереть инструмент.

Более детальное руководство можно прочесть в охране труда по работе с гидравлическими прессами.


Вертикальные гидропрессы с ручным приводом

Наиболее распространённый вид гидравлических прессов. Внешне это двухстоечная установка с ручным или ножным приводом. Имеется рабочая поверхность и манометр для контроля за давлением. Относится к классу вертикальных.

Часто используется на СТО для легковых автомобилей, так как его усилия приблизительно в 20 тонн вполне хватит для подъёма даже немаленькой машины.

Настольные прессы

Настольные гидропрессы – одни из самых компактных. Конструкция не ютится на полу, но вкручивается в стол или верстак. Если в помещении недостаток пространства, то настольный пресс идеально подойдёт. Максимальное усилие – 15 тонн, и этого не всегда достаточно. Из-за компактности такой пресс не может работать с габаритными деталями.

Электрогидравлические прессы

Основа конструкции – электрический двигатель. Развивающееся усилие – от 50-и тонн и выше. Для производственных предприятий и СТО для обслуживания крупногабаритных авто незаменим. Электропривод повышает скорость выполнения работ и исключает приложение какого-либо физического усилия в процесс.

Пневмогидравлический пресс

Пневмогидравлические прессы имеют ряд преимуществ, которые заставляют предприятия заменять свои старые установки на пневмогидравлические.

  • Надёжность.
  • Экономичность.
  • Простота в обслуживании.
  • Работа от сжатого воздуха.
  • Работа в ручном режиме.
  • Можно использовать на опасном производстве.

Примечание: в систему пневмогидравлического пресса должен попадать только чистый сжатый воздух.

На что опереться при выборе гидропресса?

Обилие моделей и производителей позволяет подобрать гидропресс под особые рабочие потребности. Лучше, если характеристики агрегата будут немного лучше, чем требуется. Плюс, необходимо обратить внимание на допустимый срок эксплуатации.

Важные технические характеристики

  • Размер изделий, с которым придётся работать.
  • Сила развиваемого давления.

От этих показателей зависит дальнейший выбор. К примеру, настольный 10-тонный пресс не подойдёт для грузового автосервиса, а маленькая мастерская в гараже не нуждается в 100-тонном аппарате.

В технической спецификации указывается усилие гидропресса. Поняв, с какими деталями придётся работать, можно подобрать оптимальную установку с учётом стандартной градации:

  • легковые и грузовые авто – до 45-и тонн;
  • промышленные предприятия: от 75-и тонн и выше, в зависимости от материала для работы.

Обратите внимание на показатели высоты/ширины гидропресса и хода рабочего поршня. От этого зависит, насколько габаритная деталь поддастся гидропрессу.

Особенности гидропрессов, на которые стоит обратить внимание

  • Автоматический возврат штока. Ускоряет рабочий процесс и повышает удобство.
  • Хромированный шок. Увеличивает срок эксплуатации гидропресса, защищая его от коррозии.
  • Предохранительный клапан. Обезопасит работу пресса за счёт стравливания избыточного давления в системе. Превышение нагрузки чревато серьёзными последствиями.
  • Надежность станины. Прочный материал – только 50% надёжности конструкции. Важно, чтобы все швы были аккуратно заделаны, иначе усилие пресса со временем сломает каркас.
  • Лебёдочный механизм. Нужен для регулирования рабочего стола при работе с массивными элементами.
  • Перемещение стола и цилиндра. Мобильность отдельных деталей гидропресса повышает удобство работы с нестандартными размерами.
  • Качество манометра. Оценить усилие, оказываемое на деталь, можно только с помощью манометра, поэтому проследите, чтобы он показывал точные данные и был изготовлен из надёжных материалов. Лучше остановиться на глицериновом манометре, который подавляет вибрацию.

Заблуждения при работе с гидропрессами

Сложилось мнение, что гидропрессам не нужны предохранительные элементы. Это не так, потому что перепады давления в системе могут произойти даже из-за банальной смены погоды. Если цилиндры изготовлены из некачественного металла, реагирующего на небольшие скачки температур, то жидкость может быстро нагреться. Не заметив этого, рабочий запустит гидропресс на максимум, спровоцировав не просто поломку, а опасность для себя.

Выбирая гидравлический пресс, необходимо учесть не только нынешние потребности, но и будущие, ведь потом не захочется приобретать новую установку.

Где купить гидравлический пресс от производителя?

Стерлитамакский станкостроительный завод уже долгое время поставляет нам качественные гидравлические прессы собственного производства. Вес товар сертифицирован и проверен рабочими ООО «СТК»

Какому гидропрессу отдать предпочтение?

Руки мастера всегда должны быть свободными, чтобы контролировать ситуацию, поэтому, если выбор пал на механический гидропресс, то среди прочих акцентируйте внимание на педальной установке. И пока нога будет управлять прессом, руки смогут корректировать деталь.

Охрана труда при работе с гидравлическими прессами.pdf

Также на нашем сайте вы можете изучить статьи о фрезерных станках.

Пресс 👍 гидравлический HENCOM

Пресc HENCOM 220 Вольт

40 тонн максимальное усилие по причине:
2,2 кВт максимальная мощность питания пресса.
2,2 кВт максимальная мощность выпускаемого электродвигателя.
Стандартная комплектация:
регулирование скорости выдвижения.
двухсторонний гидрозамок.

Пресc HENCOM 380 Вольт

Отсутствие ограничений по мощности.

Возможность двухступенчатой скорости штока:
1: ускоренный подвод штока
2: прессование с меньшей скоростью рабочим давлением.

Стандартная комплектация:

регулирование скорости выдвижения

двухсторонний гидрозамок


Пресс с ручным управлением HENCOM 40

Пресс гидравлический HENCOM 40 тонн

усилие максимальное 40 тонн

номинальное(рабочее) давление 200 бар

диаметр поршня гидроцилиндра 160 мм

диаметр штока гидроцилиндра 80 мм

вес пресса 600кг

усилие регулируемое по манометру от 10 до 40 тонн

ход штока 265 мм

размер плиты стола 680х360 мм

просвет между стойками 700 мм

регулирование скорости выдвижения

скорость выдвижения до 4 мм/с

двухсторонний гидрозамок

Мощность электродвигателя 2,2кВт

Напряжение 220В


Срок изготовления от 7 дней

Информация для заказа: HENCOM 40, 220В, ручное управление, 3,5 см.куб насос, ход 265 мм, шток 80мм

Гидроцилиндр 50 тонн с плитой крепления

Гидроцилиндр 50 тонн пресса HENCOM

Крепление передней крышки цилиндра происходит через прижимной фланец. Соответсвенно при креплении цилиндра на пресс соединяются вместе 3 части: плита верхняя пресса, фланец корпуса гидроцилиндра и прижимной фланец. Данная конструкция позволяет максимально просто производить разборку гидроцилиндра при его обслуживании.

усилие максимальное 50 тонн

максимальное номинальное(рабочее) давление 250 бар

диаметр поршня гидроцилиндра 160 мм

диаметр штока гидроцилиндра 80 мм

рабочий ход от 200 мм

Цена комплекта: цилиндр + плита 100000 руб с НДС

Информация для заказа: Гидроцилиндр пресса HENCOM 50, ход 200 мм, шток 80 мм


Описание гидравлических прессов HENCOM

Модельный ряд прессов HENCOM отличается качеством и надежностью.
При изготовлении используются только проверенные компоненты и материалы.
При сборке HENCOM используем комплектующие и расходные материалы которые выпускаются серийно.
При необходимости замены их можно приобрести у большинства поставщиков гидрокомпонентов.
Покупка пресса HENCOM станет отличным приобретением как для небольшого автосервиса, так и для большого предприятия. Организация производства позволяет выпускать пресса в максимально короткий срок не снижая качества продукции.


Назначение гидравлического пресса

Пресс гидравлический HENCOM ⭐⭐⭐⭐⭐ универсальный предназначен для правки деталей, запрессовки и выпрессовки гильз, втулок, подшипников, шестерен, а также других прессованных работ при ремонте тракторов, автомобилей и машин. На гидравлическом прессе можно производить вырубку, гибку, вытяжку, штамповку и другие операции.


Устройство и принцип работы универсального гидравлического пресса

Пресс представляет собой сборно-сварной каркас, на котором смонтированы все составные части. Положение переставного стола относительно стоек фиксируется 4 пальцами. Для подъема и опускания стола может использоваться движение поршня.

Гидравлический пресс HENCOM состоит из следующих основных сборочных единиц: рамы, цилиндра, маслостанции и блока управления.

Пресс представляет собой сборно-сварной каркас, на котором смонтированы все составные части. Положение переставного стола относительно стоек фиксируется 4 пальцами. Для подъема и опускания стола может использоваться движение поршня.

Герметичность цилиндра обеспечивается манжетами и кольцами. Давление масла в верхней части цилиндра контролируется манометром.

Шестеренный насос приводится в действие электродвигателем через муфту. Масло в насос поступает из бака.

Распределитель предназначен для регулирования направления потока масла. Трехходовой золотник подает масло в трех направлениях: в верхнюю полость цилиндра, в нижнюю полость цилиндра и нейтральное положение, когда масло поступает обратно в бак.

Мы предлагаем профессиональное проектирование гидравлических прессов различных конструкций, а также их изготовление.


Маркировка гидравлических прессов ХЕНКОМ

табличка гидравлического пресса ХЕНКОМ

Гидравлические прессы ХЕНКОМ маркируются в соответствии с нормативной документацией. На пресс устанавливаются таблички с указанием технических характеристик.


Изготовление электрогидравлических прессов

При производстве гидравлических прессов используем лучшее оборудование и технологии.

Сварка гидроцилиндра на сварочном вращателе Сварка гидроцилиндра на сварочном вращателе. На фото: сварочный вращатель собственной разработки. Позволяет синхронизировать скорость вращения со скоростью сварки

Проектирование гидравлических прессов

модель проектирования гидравлического пресса

Наша компания проектирует гидравлические прессы специального назначения в соответствии с пожеланиями заказчика.


Соответствие нормативной и разрешительной документации

Декларация о соответствии ТРТС пресса гидравлического

Продукция изготовлена в соответствии c ТУ 28.41.33-007-14584306-2019 «Пресс гидравлический универсальный, торговая марка НЕNCOM».

Код ТН ВЭД ЕАЭС 8462918009. Серийный выпуск

Cоответствует требованиям ТР ТС 010/2011 "О безопасности машин и оборудования".

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.КА01.В.13753/19.

Декларация о соответствии действительна по 04.09.2024 включительно

Что такое гидравлический пресс?

В гидравлическом прессе используется гидравлический цилиндр для создания сжимающего усилия. Внутри гидравлического пресса имеется пластина, на которой образец помещается для прессования для подготовки образца. В этом блоге будет рассказано о принципах работы гидравлического пресса, а также о гидравлических прессах, предлагаемых XRF Scientific.

Принцип работы гидравлического пресса

Гидравлический пресс работает по принципу закона Паскаля, который гласит, что при приложении давления к ограниченной жидкости изменение давления происходит по всей жидкости.Внутри гидравлического пресса есть поршень, который работает как насос, который обеспечивает умеренную механическую силу для небольшой области образца. Существует также поршень с большей площадью, который создает большую механическую силу.

Гидравлические прессы Преимущества

Существует множество преимуществ использования гидравлических прессов, особенно для пробоподготовки XRF.

Использование гидравлических прессов значительно увеличило скорость, с которой можно проводить пробоподготовку XRF.Это очевидно в гидравлических прессах с ручной подачей, где значительно улучшена простота и скорость переключения образцов.

Эти инструменты также чрезвычайно полезны для подготовки больших объемов проб, также увеличивая скорость отбора проб.

Гидравлические прессы являются универсальными инструментами, и их можно использовать для подготовки большого количества различных образцов для XRF. Существует также большая гибкость в работе, с различными скоростями, силами, направлениями и давлением.

Гидравлические прессы от XRF Scientific

XRF Scientific поставляет широкий спектр лабораторного оборудования, включая гидравлические прессы для подготовки проб XRF.

Наши гидравлические прессы доступны в различных конфигурациях, включая автоматические, ручные, силовые и моторизованные.

Автоматические гидравлические прессы с усилителем, программируются и управляются микропроцессором. Они доступны грузоподъемностью от 8 до 40 тонн для широкого спектра применений.

Наш ручной гидравлический пресс представляет собой ручной пресс, подходящий для подготовки образцов порошка для РФА. Он включает в себя точный манометр и имеет прочный корпус.

Моторный гидравлический пресс с механическим приводом может работать до 25 тонн. Давление этого инструмента может быть установлено напрямую, и оно полностью совместимо с нашими штампами.

Наши силовые гидравлические прессы работают от 8 до 25 тонн и предназначены для различных областей прессования, включая пробоподготовку XRF.

Если вам нужна дополнительная информация о гидравлических прессах, доступных у XRF Scientific, пожалуйста, свяжитесь с нами.

Что такое гидравлический пресс? (с картинками)

Гидравлический пресс - это механическая машина, используемая для подъема или сжатия больших предметов. Сила создается за счет использования гидравлики для увеличения мощности стандартного механического уровня. Этот тип машин обычно используется в производственных условиях.

Blaise Pascal, a mathematician and physician, established Pascal Блез Паскаль, математик и врач, установил закон Паскаля.

Гидравлический пресс, изобретенный в 1795 году Джозефом Брамой, также известен как пресс Брама. Он использовал свои знания механики жидкости и движения для разработки этого устройства. Это изобретение значительно увеличило доступную мощность сжатия, расширив группы продуктов и возможности, доступные для других изобретателей.Применяя гидравлику к прессу, был изобретен целый класс машин. Существует широкий спектр различных гидравлических прессов, от небольших настольных установок для любителей до огромных машин, используемых для изготовления металлических деталей.

Pascal Закон Паскаля объясняет, как давление работает в замкнутой системе.

Основная концепция, используемая для подачи питания на гидравлический пресс, заключается в том, что уровень давления в замкнутой системе является постоянным. Этот тип пресса имеет поршни с жидкостью внутри, которая смещается при движении поршней внутрь.Жидкость вытесняется обратно в пространство, перемещая поршень наружу. Дополнительная мощность создается за счет движения жидкости, которая ограничена системой.

Хотите автоматически сэкономить время и деньги месяца? Пройдите 2-минутный тест, чтобы узнать, как начать экономить до 257 долларов в месяц.

Закон Паскаля гласит, что давление жидкости в замкнутой системе не уменьшается, а действует с равной силой на равных участках.Кроме того, эта сила будет двигаться под прямым углом к ​​стенкам контейнера. Важно убедиться, что гидравлический пресс спроектирован так, чтобы выдерживать давление внутри системы и передавать эту энергию на сам пресс и в сторону от конструкции.

При выборе гидравлического пресса важно понимать, что величина создаваемой силы зависит от размера поршней, как с точки зрения диаметра головки поршня, так и расстояния перемещения.Количество жидкости, перемещаемой поршнем, пропорционально соотношению площадей головки поршня. Это означает, что маленький поршень должен был бы перемещаться на большое расстояние, чтобы создать достаточную силу, чтобы сместить большой поршень на любое значительное расстояние. Чтобы рассчитать расстояние, на которое будет перемещаться большой поршень, разделите отношение площади головки поршня на расстояние, на которое перемещается маленький поршень.

Помните, что работа - это сила, умноженная на расстояние.При увеличении силы на поршне большего размера расстояние, на которое перемещается поршень меньшего размера, должно быть уменьшено. Это применение основного принципа физики создало гидравлический пресс и привело к значительным изменениям в производственном секторе.

,
Гидравлический пресс | Статья о гидравлическом прессе от Free Dictionary

- машина, работающая на жидкости высокого давления и используемая для обработки материалов давлением. Первые гидравлические прессы использовались в конце 18-го и начале 19-го годов для таких целей, как прессование сена, прессование винограда и отжим масла. К середине 19-го века гидравлические прессы стали широко использоваться в металлообработке для ковки заготовок, штамповки листового металла, штамповки, гибки и правки, объемной штамповки, экструзии труб и структурных форм, упаковки и брикетирования отходов, прессования порошковые материалы, металлическая оболочка кабелей и тд.Гидравлические прессы также нашли применение при изготовлении изделий из пластмассы и резины, фанеры, фанеры, текстолита и тому подобного. Они также используются в синтезе новых материалов (таких как искусственные алмазы).

Работа гидравлического пресса основана на законе Паскаля. Его сила развивается поршнем рабочего цилиндра, в который подается жидкость (вода или масло) под высоким давлением. Поршень в свою очередь соединен с рабочим инструментом. Гидравлический пресс может приводиться в действие насосом или насосно-аккумуляторной станцией с паровым, воздушным, гидравлическим или электромеханическим приводом.Рабочий цилиндр может быть вертикальным или горизонтальным. Давление рабочей жидкости обычно составляет 20-32 меганьютона / м 2 (200-203 кгс / см 2 ), но в особых случаях (например, синтез алмаза) оно может достигать давления 450 меганьютон / м. 2 (4500 кгс / см 2 ). Стоимость металлообработки на гидравлическом прессе ниже стоимости ковки, а эффективность выше. Гидравлический пресс не требует тяжелого фундамента и не вызывает сильных вибраций и шума, которые неизбежны при работе молотка.

Самые мощные гидравлические прессы для штамповки были построены в 1960-х годах в СССР и развивают силу в 735 мегавьютонов (приблизительно 75 000 тонн силы). Возможно строительство гидравлических прессов со значительно большей силой.

СПРАВОЧНИК

Машиностроение: Энциклопедический справочник , вып. 8. Москва, 1948.
Мощные гидравлические прессы . Под редакцией Б. В. Розанова. М., 1959.

Б. В., Р , ОЗАНОВ, и В.P. L INTS

.Гидравлический пресс
- определение гидравлического пресса по бесплатному словарю

Это мы уже делаем в течение некоторого времени, и чтобы помочь нам в нашей работе, мы установили гидравлический пресс. Эта пресса, как я уже объяснил, вышла из строя, и мы желаем вашего совета по этому вопросу.

'Единственное, что я не мог понять, это то, что вы могли бы использовать гидравлический пресс для выкапывания фуллер-земли, которая, как я понимаю, выкопана, как гравий из ямы.«

» «Сейчас мы, - сказал он, - на самом деле внутри гидравлического пресса, и нам было бы особенно неприятно, если бы кто-нибудь включил его.

К супу пришли несколько бифштексов, сжатых гидравлическим прессом» нажмите, нежный и сочный, как если бы он был доставлен прямо с кухни английской столовой. Теперь извлеките остатки некогда коровы из плуга, вставьте их в гидравлический пресс, и когда вы получите чайную ложку этого бледного -синый сок, который немецкое суеверие расценивает как молоко, модифицирует малигнизацию его крепости в ведре с прохладной водой и заправляет завтрак.Одна пожарная машина из Шепшеда, одна пожарная машина и машина тактического реагирования из Лафборо присутствовали на месте происшествия в Эшби-Роуд-Ист, Шепшед в 1.30, где произошел пожар в пустоте под гидравлическим прессом. Считалось, что причиной этого было случайное возгорание гидравлического масла. Голову аниматрона Арнольда Шварценеггера поместили в гидравлический пресс, чтобы напомнить людям, что у них осталось чуть более двух месяцев, чтобы жаловаться на ИЦП. Последние объявления показывают, что Арни гидравлический пресс, призывающий людей принять меры по ИЦП, пока не стало слишком поздно.Если вы из тех, кто любит избегать ожогов до смерти, но все же находит расплавленную породу интригующим, вам поможет канал в Финляндии, посвященный гидравлическому прессу. В серии видеороликов на канале YouTube «Канал гидравлического пресса» представлен гидравлический пресс. на небольшом заводе гидравлики, который сминает и разбивает ценные предметы, такие как монеты, пачки денег и художественные скульптуры. Обладатель золотой награды за инновации на выставке SITEVI 2015 года в Монпелье, Франция, система непрерывного прессования QC620 от Diemme Enologia включает в себя: вибрационное сортировочное устройство, перистальтический насос высокого давления и горизонтальный гидравлический пресс.По словам производителя, машина предлагает преимущества пресса с непрерывной подачей без недостатков, связанных с размазыванием винограда движущимися механическими частями. ,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
