Гидравлический пресс из чего состоит – Гидравлический пресс – как работает, устройства, принципы работы гидравлического пресса

Содержание

Принцип работы гидравлического пресса

Гидравлический пресс – это устройство с, по сути, всего лишь одной функцией: давить на материалы с определённой силой для их деформации (уплотнения, выжимки жидкости и т.д.). Подобные прессы можно встретить на множестве предприятий всех отраслей: от машино- и станкостроения до химических и деревообрабатывающих производств.

Кроме того, гидравлические прессы используется в вагоноремонтных депо для запрессовки и распрессовки колёсных пар. Наконец, такие прессы часто устанавливаются в лабораториях – они позволяют определять плотность материалов, проводить испытания различных конструкций и т.д.

Из чего состоит и как работает гидравлический пресс?

Пресс, как и любая другая гидравлика, работает по знакомому каждому еще со времен школы принципу сообщающихся сосудов. При воздействии силы на один цилиндр, заполненный жидкостью (вода, масло и т.д.), его содержимое перетекает в другой цилиндр, создавая там давление. Жидкость в данном случае служит для транспортировки физического усилия. Давление, создающееся во втором цилиндре, толкает поршень, который в свою очередь и вызывает деформацию объекта, подложенного под пресс. Вот и весь принцип.

Какие бывают гидравлические прессы?

Несмотря на то, что общий принцип действия одинаков практически у всех моделей гидравлических прессов, они различаются по нескольким основным критериям. Например, в данном каталоге http://www.mopvti.by/equipment/catalog/presses/ представлены модели с гидравлическим, электрогидравлическим и пневматическим приводом. Наиболее популярны из них – это гидравлика и электрогидравлика, которые могут развивать большое усилие, и к тому же удобны в обращении. Но находят своего покупателя и прессы с ручным приводом в виде насоса. Главное преимущество таких устройств в том, что они могут работать без электричества (что будет очень важно в регионах с частым отключением электротока или в местах, где нормальное электроснабжение отсутствует в принципе).

Вообще, гидравлические прессы – это не тот вид оборудования, который покупается после прочтения небольшой статьи в интернете. Рекомендуем тщательно изучить информацию, представленную на страницах интернет-магазина вроде http://www.mopvti.by/, пообщаться с его менеджерами по телефонам, а лучше даже съездить в представительство торговой компании и посмотреть на представленные прессы в работе. Только при таком раскладе будет возможно купить действительно подходящий под все ваши требования гидравлический пресс.

rualavto.ru

ГИДРАВЛИЧЕСКИЙ ПРЕСС - это... Что такое ГИДРАВЛИЧЕСКИЙ ПРЕСС?


ГИДРАВЛИЧЕСКИЙ ПРЕСС

машина, которая позволяет, прилагая в одном месте малое усилие, получать в другом месте большое усилие. Состоит из двух с сообщающихся цилиндров (с поршнями) разного диаметра, заполненных водой, маслом или другой подходящей жидкостью. По законам гидростатики давление (сила, действующая на единицу площади) в любом месте покоящейся жидкости (или газа) одинаково по всем направлениям и одинаково передается по всему объему. Это - закон Паскаля, названный по имени французского философа и ученого Б.Паскаля. Если к малому поршню приложить силу F1, то давление в жидкости увеличится на величину F1/A1, где A1 - площадь малого поршня. Это давление передастся большому поршню, а следовательно: F1/A1 = F2/A2, откуда F2 = (A2/A1) F1. Если площадь A2 намного больше площади A1, то сила F2 будет намного больше силы F1. Таков принцип действия гидравлического пресса, широко применяемого в технике. Следует иметь в виду, что работа, совершаемая силой F1, должна быть (в пренебрежении трением) равна работе, совершаемой против силы F2. Если через s обозначить перемещение поршня, то это можно записать в виде F1s1 = F2s2, откуда s2 = (F1/F2) s1, т.е. перемещение большого поршня гораздо меньше, чем малого.

ГИДРАВЛИЧЕСКИЙ ПРЕСС, принцип действия.
ЛИТЕРАТУРА
Башта Т.М. и др. Гидравлика, гидромашины и гидроприводы. М., 1982

Энциклопедия Кольера. — Открытое общество. 2000.

  • ГИДРАВЛИЧЕСКИЙ ТАРАН
  • ГОЛОГРАФИЯ

Смотреть что такое "ГИДРАВЛИЧЕСКИЙ ПРЕСС" в других словарях:

  • ГИДРАВЛИЧЕСКИЙ ПРЕСС — греч. франц. Пресс, приводимый в действие водою. Объяснение 25000 иностранных слов, вошедших в употребление в русский язык, с означением их корней. Михельсон А.Д., 1865. ГИДРАВЛИЧЕСКИЙ ПРЕСС механизм для произведения сильного давления,… …   Словарь иностранных слов русского языка

  • ГИДРАВЛИЧЕСКИЙ ПРЕСС — машина, передающая усилие (прессование) через жидкость (воду, глицерин, масло и пр.). Основное действие Г. п. состоит в след.: в подпоршневое пространство цилиндра нагнетается под давлением жидкость, к рая действует на поршень (плунжер) и… …   Технический железнодорожный словарь

  • Гидравлический пресс — Гидравлический пресс: устройство, спроектированное или предназначенное для передачи энергии посредством линейного перемещения между инструментами гидравлическим способом для изменения формы или состояния (например, штамповки или формовки) металла …   Официальная терминология

  • гидравлический пресс — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN hydraulic bailer …   Справочник технического переводчика

  • Гидравлический пресс —         машина для обработки материалов давлением, приводимая в действие жидкостью, находящейся под высоким давлением. Впервые Г. п. были применены в конце 18 начале 19 вв. для пакетирования сена, выдавливания виноградного сока, отжима масла и… …   Большая советская энциклопедия

  • ГИДРАВЛИЧЕСКИЙ ПРЕСС — машина статич. действия, в к рой энергоносителем является жидкость, находящаяся под давлением 20 100 МПа. На Г. п. осуществляют ковку, штамповку, прессование. Их также используют для брикетирования стружки, уплотнения материалов и т. п. См. рис.… …   Большой энциклопедический политехнический словарь

  • Гидравлический пресс — Гидравлическое увеличение силы …   Википедия

  • гидравлический пресс — пресс, приводимый в действие жидкостью, находящейся под высоким давлением. Гидравлический пресс был изобретён в 1795 г. Впервые применён для пакетирования сена, выдавливания виноградного сока, отжима масла. С сер. 19 в. широко применяется в… …   Энциклопедия техники

  • Гидравлический пресс — Hydraulic press Гидравлический пресс. Пресс, в котором гидростатическое давление используется для того, чтобы приводить в действие и управлять плунжером. Гидравлический пресс используют для ковки в открытых и закрытых штампах. (Источник: «Металлы …   Словарь металлургических терминов

  • ГИДРАВЛИЧЕСКИЙ ПРЕСС — механизм, состоящий из цилиндра с подвижным поршнем (1) и неподвижной площадкой (2), поршневого насоса (3), соединенного с резервуаром (4) с жидкостью (вода, масло), и рычажного механизма (5), приводящего насос в действие от руки или двигателя.… …   Сельскохозяйственный словарь-справочник

dic.academic.ru

Гидравлические прессы - разновидности и характеристики

Такое оборудование как гидравлические прессы используется сегодня повсеместно, поскольку данное устройство выполняет функции, которые применимы на множестве производств. Гидравлический пресс представляет достаточно несложное устройство, которое в основном служит для очень сильного сжатия материала, применение гидравлического пресса часто используется там, где необходимо проводить деформацию деталей, либо в процессах пакетирования материала в упругие брикеты, для изготовления всевозможной продукции.



Данный аппарат славится своими функциями и простотой в работе еще с давних времен, когда посредством данного аппарата производили отжим виноградного сока и изготавливали масло. Таким образом сопоставив всю изложенную информацию воедино можно сделать вывод, что данное оборудование является полезным в множестве видов производств, но особенно часто использование гидравлического оборудования происходит на предприятиях осуществляющих производство изделий из пластмасс, на мебельных фабриках, для изготовления фанеры, листов МДФ.



Устройство гидравлического пресса



Конструктивно гидравлический пресс состоит из двух сообщающихся промеж собой цилиндров, которые, различаются размерами. Емкость заполняется, какой-либо жидкостью, это может быть как вода, так и масляная жидкость. Весь процесс работы гидравлического цилиндра основывается на всемирно известном законе Паскаля, по теории которого давления может передаваться по всей поверхности и направлению. В данном случае жидкость служит своеобразным объектом, который передает усилие, а цилиндры именно осуществляют данное усилие.





Гидравлический пресс состоит не только из цилиндров и рабочей жидкости, а оснащается еще множеством дополнительных рабочих элементов, которые вместе образуют рабочую взаимосвязь. Так, жидкость непрерывно подается в цилиндры посредством работы специальных насосов, которые работают посредством аккумуляторных приводов. Так же в оснащение данного оборудования включены специальные баки, в которых и находится жидкость для подачи ее в цилиндры. Непосредственно в баки жидкость подается посредством высокого давления. Все элементы данного оборудования соединены посредством специального трубопровода. Вся гидравлическая прессовая установка работает непосредственно от электрического привода.







Так что весь процесс работы гидравлического пресса является так сказать детищем теории Паскаля. На сегодняшний день использование гидравлических прессов стало столь распространенным, что данное оборудование стало производиться в разных модификациях и в составе множества производственных линий.



Разновидности гидравлических прессов



Как правило, на производстве применяются прессы, которые непременно классифицируются по назначению. И сегодня существуют прессы, которые подразделяются на прессы, работающие с металлическим материалом и прессы, которые применяются при работе с иными материалами, как правило, с полимерными.



Основной классификацией, на которую подразделены гидравлические прессы, можно считать такую, как:





  • прессы, используемые для штампования и ковки материала
  • которые производят выдавливание материала
  • для штамповки листового типа
  • которые осуществляют сборочные работы
  • осуществляющие работу по обработке металлических отходов





Следует отметить, что данное оборудование не является сложным в управлении и монтаже, к тому же работа гидравлического пресса не требует применения ручного труда. Именно за счет всех этих характеристик и качеств это оборудование на протяжении многих лет остается востребованным.

promplace.ru

Гидравлический пресс - это... Что такое Гидравлический пресс?

Гидравлическое увеличение силы. Пресс (горизонтальный разрез). А — камера для заряжения, которая может по удалении поршня повертываться на цапфах DD. C — матрица с круглым отверстием. В — пустотелый поршень.

Гидравлический пресс — это простейшая гидравлическая машина , предназначенная для создания больших сжимающих усилий . Ранее назывался «пресс Брама» так как изобретён и запатентован Джозефом Брама в 1795 году.

Характеристики и принцип действия

Гидравлический пресс состоит из двух сообщающихся гидравлических цилиндров (с поршнями) разного диаметра. Цилиндр заполняется гидравлической жидкостью, водой, маслом или другой подходящей жидкостью. По законам французского философа и гениального учёного Паскаля, давление (то есть сила, действующая на единицу площади) в любом месте жидкости (или газа), находящейся в покое, одинаково по всем направлениям и одинаково передается по всему объёму. Закон Паскаля — самый главный закон гидростатики. Все заводы гидравлических прессов при их производстве основываются на законе гидростатики. По сути гидравлический пресс можно сравнить с эффектом рычага, где в качестве передающего усилие объекта используется жидкость, а усилие зависит от величины отношения площадей рабочих поверхностей.

Примечания

Ссылки

dic.academic.ru

Что такое гидравлический пресс? — журнал "Рутвет"

Гидравлический пресс представляет собой машину, состоящую из двух цилиндров, сообщающихся между собой. Один цилиндр больше другого. У каждого цилиндра имеется поршень. Площадь первого поршня меньше площади второго поршня. Цилиндры заполнены жидким маслом. При отсутствии нагрузки жидкость в сообщающихся цилиндрах находится на одном уровне. Сто лет, зная закон Паскаля, изобретатели пытались создать гидравлическую машину. Но ничего не получалось из-за отсутствия герметичности: вода проходила между стенками цилиндра и поршня, и никакого усилия не получалось. Лишь в конце 18 века английский изобретатель Брама и его помощник Модели создали гидравлический пресс. Модели нашел способ, как добиться герметичности. Он придумал самоуплотняющийся воротничок (манжету). В 1797 году Брама, используя манжету Модели, построил первый гидравлический пресс.

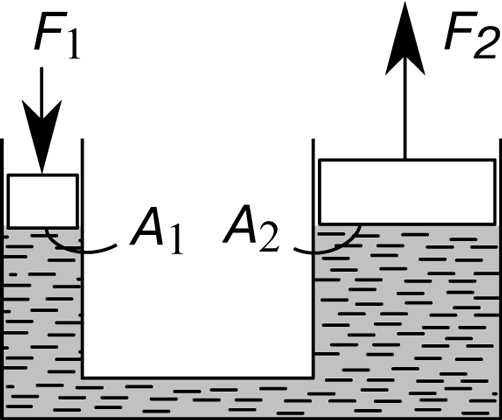

Принцип работы гидравлического пресса: F1 и F2 — силы, действующие на поршни, S1 и S2 — площади поршней. При давлении снизу на поршень S1 с силой F1, поршень S2 давит вверх с силой F2. По закону Паскаля происходит равномерное распространение давления во все стороны. P=F1/S1 — это давление, действующее на поршень S1. По закону Паскаля такое же давление действует на поршень S2. Значит сила, действующая на поршень S2 равна: F2=РS2 , а Р=F1/S1 , значит F2=F1(S2/S1). Из равенства следует, что F2/F1=S2/S1. При приложении малой силы, получается большая сила. Эта сила будет больше на столько, насколько площадь поршня S2 больше площади поршня S1. Выигрыш в силе равен 10000Н/1Н. Если S1=5 кв.см и на него действует F1=1Н, то на поршень S2=50000 кв.см . действует F1=10000Н. Таким образом, с помощью гидравлической машины можно малой силой уравновесить большую силу. Изначально гидравлический пресс использовался для отжима масел из семян и пакетирования сена. В 19 и 20 веке гидравлические прессы были усовершенствованы и получили более широкое применение. Их стали использовать для листовой и объемной штамповки, ковки слитков, выдавливания труб и профилей, гибки и правки. С помощью гидравлических прессов изготавливают пластмассовые и резиновые изделия, плиты из древесной стружки, фанеру, пакетируют и брикетируют отходы, покрывают кабели металлической оболочкой и т.д.

www.rutvet.ru

Принцип работы гидравлического пресса | мтомд.инфо

Гидравлический пресс работает на жидкости — эмульсии, воде или масле. Действие гидравлического пресса основано на законе Паскаля, согласно которому давление жидкости, заключенной в замкнутую гидравлическую систему, передается во всех направлениях равномерно. Замкнутая гидравлическая система пресса состоит из рабочего цилиндра 4 пресса, цилиндра 9 насоса, создающего давление, соединительного трубопровода с нагнетательным клапаном 7.

Гидравлический пресс. Гидравлический ковочный пресс. Пресс цилиндр.
Гидравлический пресс. Система управления прессом. П-457.

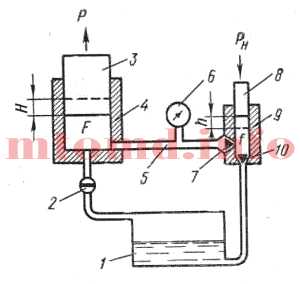

Принцип действия гидравлической системы пресса


1 — резервуар для жидкости; 2 — вентиль; 3 — плунжер пресса; 4 — рабочий цилиндр; 5 — соединительный трубопровод; 6 — манометр; 7 — нагнетательный клапан; 8 — плунжер насоса; 9 — цилиндр насоса; 10 — всасывающий клапан

Пусть площадь плунжера 8 насоса равна 1, тогда площадь плунжера 3 пресса обозначим через F . Допустим, что плунжер насоса создает силу Рн и вызывает тем самым давление р (в кгс/см2) жидкости в цилиндре насоса по показанию манометра 6. Тогда, согласно закону Паскаля, это же давление будет передаваться на стенки трубопровода и цилиндра пресса, а также на плунжер пресса.

Исходя далее из закона несжимаемости жидкости, можно заключить, что перемещение плунжера 8 насоса вызовет перемещение плунжера 3 пресса, причем объем жидкости в гидросистеме не изменится. Таким образом, можно записать, что Pнh = PH.

Эта формула соответствует закону сохранения энергии. Из нее следует, что количество работы, совершенное плунжером насоса, равняется количеству работы, совершенной плунжером пресса (в формуле не учтены потери на трение в гидросистеме пресса).

При подъеме плунжера насоса в цилиндре 9 давление станет меньше, и под действием жидкости клапан 7 закроется, а клапан 10 откроется,  и из резервуара 1 поступит следующая порция жидкости. При каждом последующем опускании плунжера 8 насоса плунжер 3 пресса будет подниматься. Для снятия давления и опускания плунжера пресса открывается вентиль 2.

www.mtomd.info

Гидравлический пресс – как он может легко гнуть металл? + видео и фото

Любой гидравлический пресс (настольный, напольный) представляет собой специальный механизм для обработки металлов. Приводится он в действие посредством жидкости, находящейся под высоким давлением. Ниже будут рассмотрены более подробно механизм действия, виды приспособлений и их особенности.

1 Возникновение и принцип работы гидравлического пресса

Предпосылками для создания подобного механизма послужило открытие закона Паскаля, однако впервые применить его смогли только лишь спустя более чем сто лет. Итак, английский изобретатель вместе со своим помощником создал первую в мире гидравлическую машину аж в конце восемнадцатого века. В то время ее использовали исключительно для выдавливания виноградного сока, пакетирования сена, отжима масла.

В промышленной же области он обрел свою популярность только в середине 19 века, и тогда его стали применять для листовой и объемной штамповки, ковки слитков, правки, гибки и т. д. Затем такие машины получили распространение и в производстве различных изделий из пластмассы, резины, текстолита, фанеры и иных материалов. Первые агрегаты имели довольно внушительные размеры, поэтому использовались только на производстве, сегодня же можно найти и компактные механизмы, применение которых возможно даже в быту.

Рекомендуем ознакомиться

Во сколько раз сечение одного поршня больше второго, во столько раз увеличивается сила на выходе в отличие от приложенной.

Принцип работы гидравлического пресса заключается в равномерном распределении давления. Итак, у нас есть два поршня разной площади (S1 и S2) и силы, которые на них действуют (F1 и F2 соответственно). Таким образом, если на первый поршень будет воздействовать определенная сила снизу, то по закону Паскаля и на второй элемент будет действовать такое же давление (Р). Вспомним курс физики за седьмой класс и получим: Р=F1/S1=F2/S2, а значит, F2= F1*(S2/S1). Если далее преображать равенство, то выражение F2/F1=S2/S1 также будет верным, а, следовательно, приложив изначально малую силу можно ее увеличить во столько раз, во сколько площадь второго поршня будет больше первого. Например, S1=3 см2, а S2=3000 см2, тогда приложенная сила в 1 Н к первому поршню увеличится в 1000 раз и будет составлять 3000 Н.

2 Устройство и работа гидравлического пресса

Устройство гидравлического пресса в зависимости от его вида и назначения практически не изменяется и состоит из следующих основных узлов: цилиндры (рабочий и возвратные), подвижная поперечина и станина. На последней располагаются все элементы. Если агрегат габаритный, то в его конструкцию входит еще и гидравлический цилиндр, главной функцией которого - уравновешивать поперечину. Рабочий инструмент крепится к подвижной поперечине, связанной с плунжерами цилиндров.

Работа гидравлического пресса заключается в следующем. Плунжер начинает свое движение под давлением жидкости и перемещает подвижную поперечину. На последней устанавливается специальный боёк, плита или же иной рабочий инструмент, который, упираясь в деталь, деформирует ее. Скорость передвижения обычно не превышает 30 см/с, а давление жидкости достигает 32 МПа. После опрессовки жидкость поступает в возвратные цилиндры, и поперечина возвращается на прежнее место.

3 Гидравлический пресс – виды и их особенности

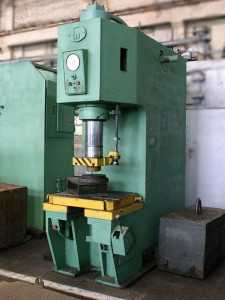

Итак, гидравлические прессы бывают с открытой или же закрытой рамой. В принципе, и те, и другие имеют практически одинаковое предназначение: выпрессовка, запрессовка, гибка и правка различных изделий. Рассмотрим же более подробно каждый из них. Механизм с открытой рамой более удобен, и в этом случае появляется возможность работать с крупногабаритными, длинномерными деталями, а также элементами, имеющими сложную форму, которые неудобно или же невозможно разместить в прессах с закрытой рамой.

Регулировка высоты рабочего пространства осуществляется посредством домкрата, который фиксируется в определенном положении. Также иногда они могут быть оснащены насосом с ручным приводом, такое дополнение дает возможность работать прессу даже без питания.

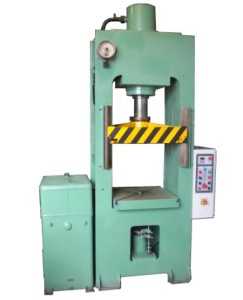

Механизмы с закрытой рамой больше подходят для работы с мелкогабаритными, а также средними деталями. Благодаря специальным установочным отверстиям его можно крепить в нужном месте, и появляется возможность выбрать наиболее удобное место. Размер рабочей области подобных машин также регулируется в зависимости от величины обрабатываемых деталей.

Кроме того, гидравлические прессы в зависимости от конструкции делятся на горизонтальные и вертикальные. Первые, в основном, используются для утилизации различных отходов (текстильных, бумажных, пластиковых, жестяных и т. д.). Они зачастую имеют достаточно габаритные размеры, некоторые из них могут занять даже полквартиры. Поэтому их преимущественно используют на больших предприятиях. В принципе, конструкция ничем особо не отличается, кроме внешней прессующей плиты, которая и является главным элементом таких машин. Преимущества использования в качестве утилизационной машины пресса именно с горизонтальной конструкцией заключается в том, что появляется возможность автоматизировать процесс практически на 100%, вплоть до обвязки тюка вторсырья.

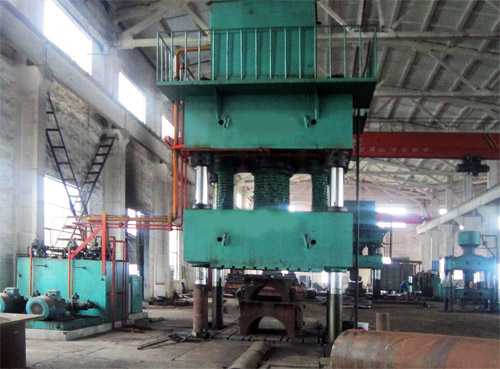

Вертикальные прессы необходимы для выполнения такой операции, как прошивка заготовок при производстве труб. Они оборудованы поворотной рамой и двумя контейнерами, дающими возможность механизировать процедуру чистки и охлаждения втулок. Также благодаря специальному приспособлению намного упрощается процесс замены некоторых изношенных элементов оборудования. Кроме того, автоматизирован процесс загрузки сырья и перевод его из горизонтального положения в вертикальное.

4 Гидравлические пресс-клещи и ручная схема приспособления

Выше были рассмотрены особенности больших агрегатов, которые в основном нашли свое применение на крупных предприятиях, но кроме них существуют и ручные механизмы - их целесообразно приобретать и для работы в домашних условиях. Рассмотрим особенности, так сказать, гаражного гидравлического пресса, и его сферу применения.

В основном это ремонт автомобилей и иных механизмов, имеющих впрессованные детали - таким образом, это неотъемлемый инструмент автомастерских, станций технического обслуживания и т. д. В действие он приводится путем нажатия на специальную ручку, и этого усилия вполне достаточно, чтобы осуществить запрессовку либо распрессовку узлов.

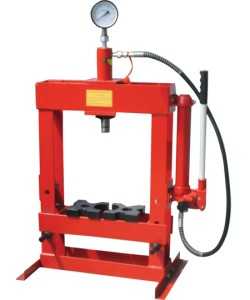

Какова же схема гидравлического пресса ручного типа? Такие агрегаты различаются конструкцией станины, которая бывает консольной и может состоять из одной направляющей или же иметь две направляющие. Плунжер располагается сверху либо снизу. В первом случае можно регулировать положение опорной площадки, что позволяет максимально подстроить пресс под высоту обрабатываемой детали.

Неважно, каково расположение плунжера (верхнее или нижнее), в любом случае необходимо, чтобы деталь во что-то упиралась, для этой цели предусмотрен специальный упор в виде винта с воротом. Закручивая либо выкручивая его, можно задавать расстояние до рабочей площадки. Также они имеют манометр и специальную систему с наружным переключателем, посредством которой сбрасывается рабочее давление.

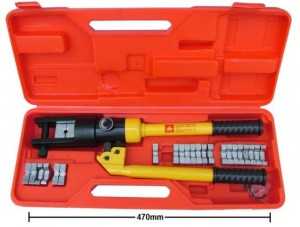

Существуют еще и гидравлические пресс-клещи, которые состоят из корпуса, пуансона, матрицы, резервуара для жидкости и ручки. В торце корпуса находится трубка, изолирующая гидравлический привод от попадания в него воздуха, и позволяющая работать им в любом пространственном положении. Чаще всего рабочей жидкостью для таких клещей выступает машинное масло. Для того чтобы совершить ими опрессовку, необходимо подобрать подходящую матрицу и пуансон, установить первую в шток, а второй в бугель. Затем, предварительно перекрыв перепускной канал, вкладывается обрабатываемый элемент, и, покачивая ручку, осуществляют опрессовку.
