Классификация и обозначение гидравлических и кривошипных прессов

Классификация и обозначение прессового оборудования

Пример обозначения наиболее часто применяющихся прессов:

КВ2132 — пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом и номинальным усилием 1600 кН

где:

• К — тип пресса (К, П, И, и А) — пресс кривошипный (механический)
• В — модификация пресса
• 21 — разновидность прессового оборудования по классификации (см. рис. 1)
• 32 — значение основного параметра — номинальное усилие пресса (см. таблицу 1) — номинальное усилие пресса 1600 кН

П6324Б — пресс гидравлический одностоечный правильно запрессовочный с номинальным усилием 250 кН

где:

• П — тип пресса (К, П, И, и А) — пресс гидравлический
• 63 — разновидность прессового оборудования по классификации (см. рис. 2)
• 24 — значение основного параметра — номинальное усилие пресса (см. таблицу 1) — номинальное усилие пресса 250 кН
• Б — модификация пресса

Значения первой буквы в обозначениях — тип пресса

Обозначения машин состоят из одной буквы (К, П, И, и А), двух цифр, которые в совокупности обозначают вид пресса и двух цифр, которые определяют основной параметр пресса — его усилие

• К – кривошипный (эксцентриковый) (механический) пресс
• П – гидравлический пресс
• И – листогибочный кривошипный или гидравлический пресс
• А – пресс-автомат

В соответствии с конструктивными особенностями все прессы объединены в серии. Например, кривошипные прессы обозначают К, КД, КА и т. д. При этом конструкции прессов серии К являются базовыми, серии КА или КД — параллельными базовым, отличающимися конструктивным исполнением.

Аналогично конструкции серии прессов-автоматов, параллельных базовым, обозначают АА, АБ и т. д.

, серии, параллельные базовым моделям листогибочных прессов, — ИА, ИБ и т. д.

Значения первых двух цифр в обозначениях кривошипных прессов:

рис. 1. Классификация и обозначение механических прессов

• К14 — пресс открытый (С — типа), однокривошипный, простого действия, одностоечный, с подвижным столом
• К21 — пресс открытый (С — типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом
• К23 — пресс открытый (С — типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом, наклоняемый


• К30, К31 — пресс открытый (С — типа), двухкривошипный, простого действия


• К25..К27 — пресс закрытый (Н — типа), однокривошипный, простого действия
• К55 — пресс закрытый (Н — типа), однокривошипный, двойного действия
• К35. .К37 — пресс закрытый (Н — типа), двухкривошипный, простого действия
• К60..К65 — пресс закрытый (Н — типа), двухкривошипный, двойного действия
• К40..К45 — пресс закрытый (Н — типа), четырехкривошипный, простого действия
• К70..К75 — пресс закрытый (Н — типа), четырехкривошипный, двойного действия


• К19 — пресс дыропробивной
• К01 — пресс координатно-револьверный

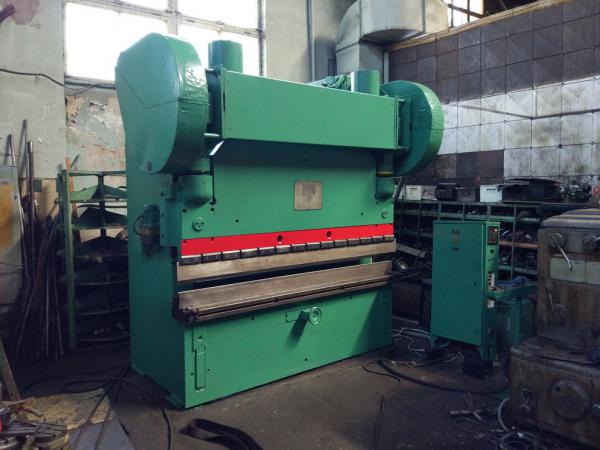

• И13 — пресс листогибочный

Значения первых двух цифр в обозначениях гидравлических прессов:

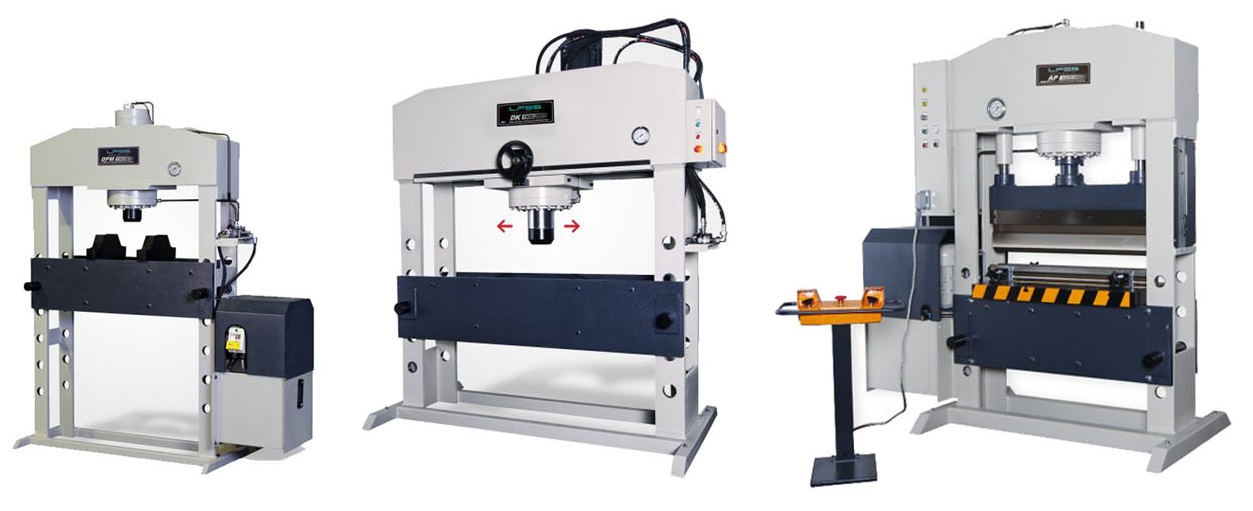

рис. 2. Классификация и обозначение гидравлических прессов

• П32 — пресс листоштамповочный, отбортовочный
• П60, П61, П63 — пресс одностоечный правильно запрессовочный
• П31, П34 — пресс одностоечный простого действия
• П33
  — пресс рамный двойного действия

Значения первых двух цифр в обозначениях пресс-автоматов:

• А61 — пресс-автомат многопозиционный с верхним приводом
• А62 — пресс-автомат с нижним приводом
• А63 — пресс-автомат быстроходный вырубной
• А68 — пресс-автомат тройного действия для чистовой вырубки

За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.

Значения основного параметра в обозначениях прессов:

Таблица 1. Обозначение основного параметра пресса

Обозначение пресса	Усилие пресса, кН	Обозначение пресса	Усилие пресса, кН	Обозначение пресса	Усилие пресса, кН	Обозначение пресса	Усилие пресса, кН
14	25 кН	20	100 кН	30	1000 кН	40	10000 кН
15	31,5 кН	21	125 кН	31	1250 кН	41	12500 кН
16	40 кН	22	160 кН	32	1600 кН	42	16000 кН
18	63 кН	23	200 кН	33	2000 кН	43	20000 кН
		24	250 кН	34	2500 кН	44	25000 кН
		25	315 кН	35	3150 кН	45	31500 кН
		26	400 кН	36	4000 кН	46	40000 кН
		28	630 кН	38	6300 кН	48	63000 кН

Пример обозначения механических прессов:

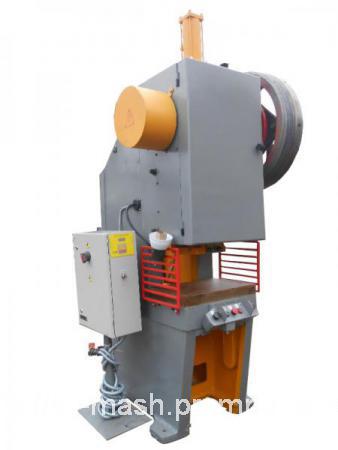

• КД2122 — 160 кН, пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом
• КД2124 — 250 кН, пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом
• КД2126 — 400 кН, пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом
• КД2128 — 630 кН, пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом
• К2130 — 1000 кН, пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом

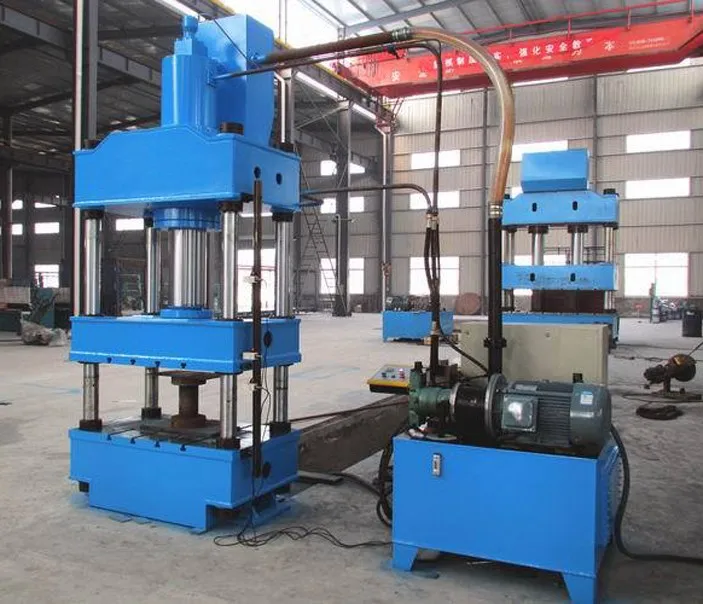

Пример обозначения гидравлических прессов:

• П6320Б — 100 кН, пресс одностоечный правильно запрессовочный
• П6328Б — 630 кН, пресс одностоечный правильно запрессовочный
• П6330 — 1000 кН, пресс одностоечный правильно запрессовочный
• П6334 — 2500 кН, пресс одностоечный правильно запрессовочный

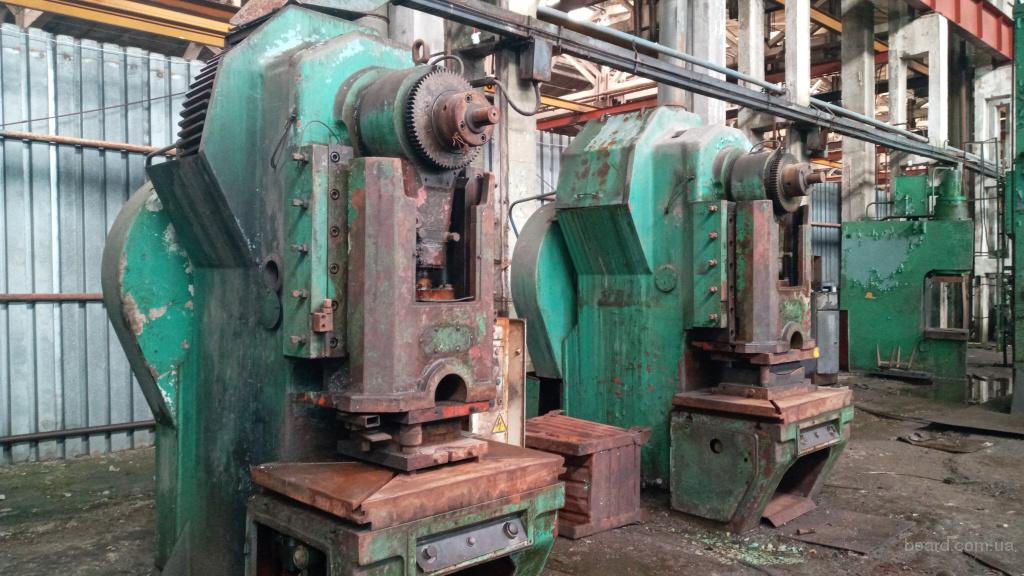

рис. 3. Открытые однокривошипные прессы простого действия усилием до 630 кН

• а — ненаклоняемые одностоечные с передвижным столом и рогом вида КД14
• б — то же с установленным рогом;
• в — ненаклоняемые двухстоечные с неподвижным столом вида КД21
• г — наклоняемые двухстоечные прессы с неподвижным столом вида КД23

Расположение составных частей механических прессов

1. пульт управления
2. подштамповая плита
3. отверстие для установки рога
4. дверь
5. уравновешиватель ползуна
6. двигатель
7. ограждение
8. направляющие стола
9. станина
10. стол
11. корпус станины
12. стойки станины
13. рог

Специальные прессы, предназначенные для выполнения отдельных операций или штамповки отдельных деталей, обозначаются заводами-изготовителями. Так, Барнаульский завод механических прессов выпускает специальные прессы моделей К18100 (для глубокой вытяжки) усилием 1000 кН, К18074 — для вырубки деталей статора и ротора из трансформаторного железа усилием 2500 кН и т.

д. Некоторые универсальные прессы обладают параметрами, отличающимися от установленных для аналогичных по усилию прессов. Их также обозначают соответствующими заводскими номерами. Тот же завод, например, выпускает универсальный закрытый однокривошипный npecс модели К18072 усилием 1600 кН, отличающийся от типажного пресса К2532 такого же усилия увеличенным ходом. Он предназначен для выполнения операций листовой штамповки и обрезки облоя после объемной штамповки.

Рудман Л.И. Справочник по оборудованию для листовой штамповки. Киев, Тэхника, 1989.

Читайте также: Заводы производители кузнечно-прессового оборудования в России
