Георадарная съемка — Центр Дополнительного Образования ИГиНГТ
По окончании данного курса повышения квалификации слушатели получат знания о геофизических методах при проведении инженерных изысканий. В ходе курса подробно рассматриваются методики проведения полевых работ при георадарной съемке, методика дешифрации радарограмм и программное обеспечение для обработки и дешифрации радарограмм. Слушатели курса изучат нормативную документацию, регламентирующую применение георадаров, а также документацию на оформление отчетов по результатам работ с применением георадаров.
Практическая часть:
- Работа с георадаром Mala Gpr Proex System. Проведение пробной съемки, обработка и интерпретация полученных результатов.
Категория слушателей:
Руководители и специалисты нефтегазодобывающих компаний.
Учебно-тематический план
| № | Наименование разделов и тем | Всего часов | лекции | практические занятия |
1. | Общие сведения о геофизических методах при проведении инженерных изысканий | 6 | 4 | 2 |
| 2. | Нормативная документация, регламентирующая применение георадаров | 2 | 2 | 0 |
| 3. | Методики проведения полевых работ при георадарной съемке | 18 | 4 | 14 |
| Методика дешифрации радарограмм. Программное обеспечение для обработки и дешифрации радарограмм | 8 | 2 | 6 | |
| 5. | Нормативная документация на оформление отчетов по результатам работ с применением георадаров. Оформление отчетной документации. | 4 | 2 | 2 |
| Дистанционный курс | 32 | 12 | 20 | |
| Всего: | 70 | 26 | 44 | |
| Итоговый контроль знаний | 2 | |||
| Итого: | 40 |
Выдаваемый документ
Обучение проводится в Институте геологии и нефтегазовых технологий по адресу г. Казань ул. Кремлевская д.4/5.
По запросу для иногородних слушателей оказываем содействие в брони номеров гостиниц города.
Дополнительно к программе предусмотрены кофе-брейки и посещение Музея истории Казанского университета, Геологического музея им. А.А. Штукенберга и Казанского Кремля.
Георадарная съемка
Главная | Услуги | Георадарная съемка
#gates-custom-64061d2c82a8c h4:after {background-color:#e6be1e!important;}#gates-custom-64061d2c82a8c h4:after {border-color:#e6be1e!important;}#gates-custom-64061d2c82a8c h4:before {border-color:#e6be1e!important;}
Георадарная съемка
Георадарная съемка и обследование
Современные методы неразрушающего обследования и контроля качества позволяют решить большой спектр задач. Конечно, пока что они не могут полностью заменить традиционные методы, такие как буровые работы и изъятие образцов для лабораторного изучения, но с их помощью достигается существенное сокращение трудозатрат и увеличение производительности. В конечном итоге это приводит к снижению стоимости работ и сокращению срока их выполнения. Кроме того, некоторые виды зондирования способны увеличить эффективность обследования и даже обнаружить те дефекты, выявить которые разрушающими методами не всегда удается.
#gates-custom-64061d2c83118 h4:after {background-color:#e6be1e!important;}#gates-custom-64061d2c83118 h4:after {border-color:#e6be1e!important;}#gates-custom-64061d2c83118 h4:before {border-color:#e6be1e!important;}
Наиболее часто используемые методы
Методы неразрушающего обследования
Неразрушающее обследование изначально применялось для выявления дефектов сварных швов и клеевых соединений на высокотехнологичных производствах. Впервые ультразвуковые и акустические волны стали использовать в аэрокосмической отрасли и атомной энергетике.
Сегодня, благодаря появлению металлодетекторов, тепловизоров, трассоискателей, геолокаторов и прочих приборов такие работы как обнаружение инженерных сетей и коммуникаций, обследование грунтов и фундаментов стали доступны любому желающему. Благодаря новому оборудованию можно существенно сократить объемы земляных и буровых работ, а в отдельных случаях избежать подрыва фундамента и прочих несущих конструкций.
Каждый метод неразрушающего обследования обладает как своими преимуществами, так и недостатками.
Но самый большой их минус заключается в том, что подавляющее большинство приборов используется исключительно для узкоспециализированных работ. К примеру, трассоискателем можно легко обнаружить скрытые линии электропередач (в редких случаях и трубопроводы), но он не может найти скрытые в бетоне или грунте резервуары и пустоты.
Трассоискателем можно обнаружить линии электропередач, но он не может найти скрытые в бетоне или грунте резервуары и пустоты
Наиболее универсальным и эффективным на сегодняшний день является метод радиолокации, который способен досконально и с высокой точностью сканировать практически любые (в том числе неоднородные) среды. Этот метод основан на таких свойствах различных материалов, как их электропроводность и электрическая проницаемость. В прошедшие годы принцип радиолокации использовался в радарах, при помощи которых осуществлялся мониторинг воздушного пространства и обнаружение самолетов, ракет и прочих воздушных целей. Сегодня передающие и принимающие антенные блоки способны отправлять короткие электромагнитные импульсы в грунт, воду и прочие среды.

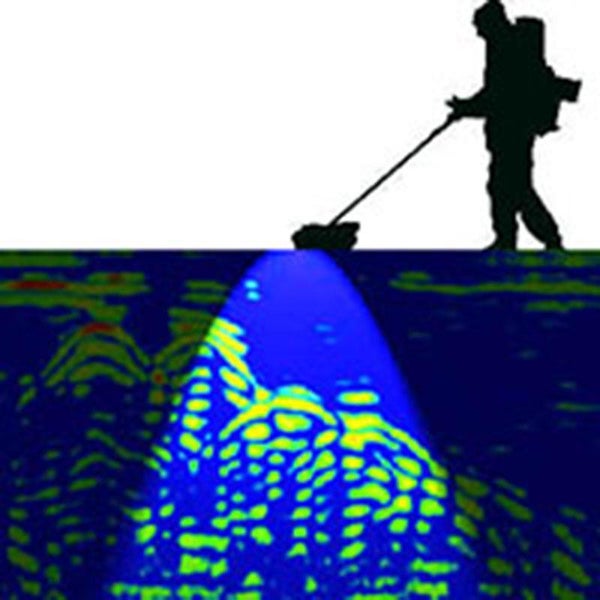

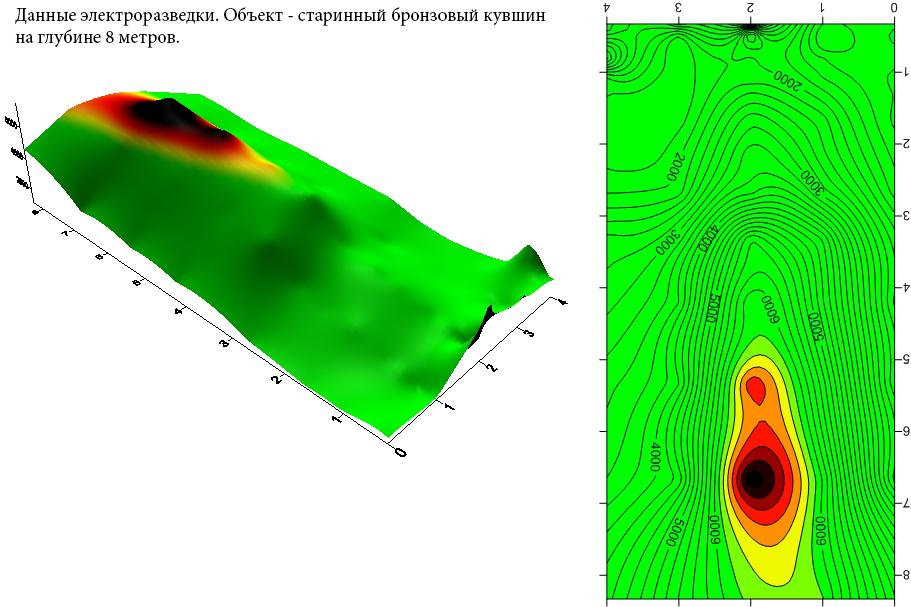

Пример обнаружения объектов под землей с помощью георадара
Эти волны, отражаясь от границ разделов возвращаются обратно к источнику излучения, и регистрируются принимающими антеннами. Зная скорость распространения волны и поглощающую способность материала можно не только обнаружить границы сред, но и сделать выводы о некоторых их свойствах, таких как плотность, водонасыщение, однородность и прочее.
#gates-custom-64061d2c848ca h4:after {background-color:#e6be1e!important;}#gates-custom-64061d2c848ca h4:after {border-color:#e6be1e!important;}#gates-custom-64061d2c848ca h4:before {border-color:#e6be1e!important;}
Оборудование
Георадар и бетоноскоп
Принципы радиолокации сегодня используется в таких приборах как георадар и бетоноскоп. Первый более универсален и может работать с любыми средами и материалами, второй узкоспециализированный и используется для изучения фундаментов, бетонных плит и прочих монолитных конструкций.
Обследование дорожного покрытия
Обследование бетонной конструкции бетоноскопом
Радарограмма и бетоноскоп

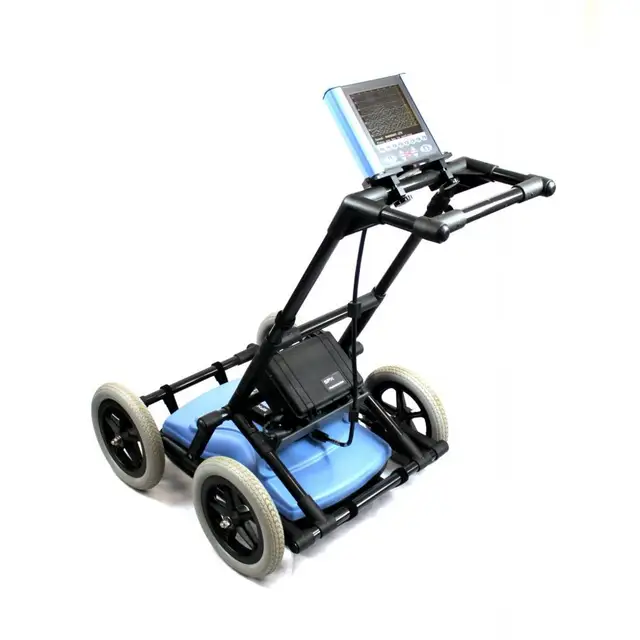

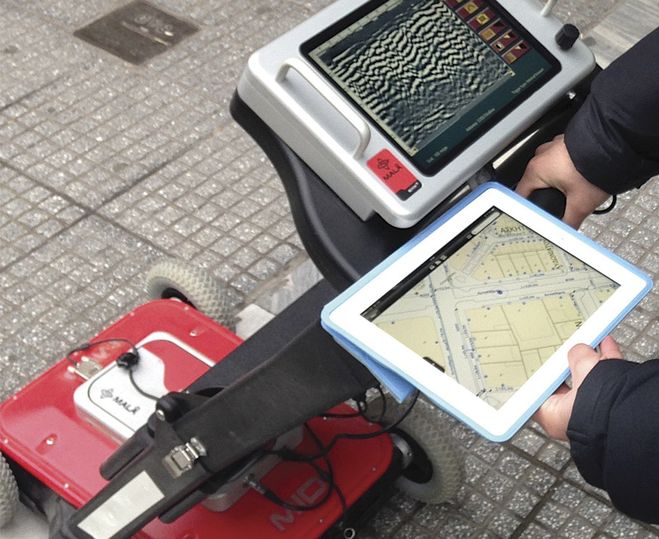

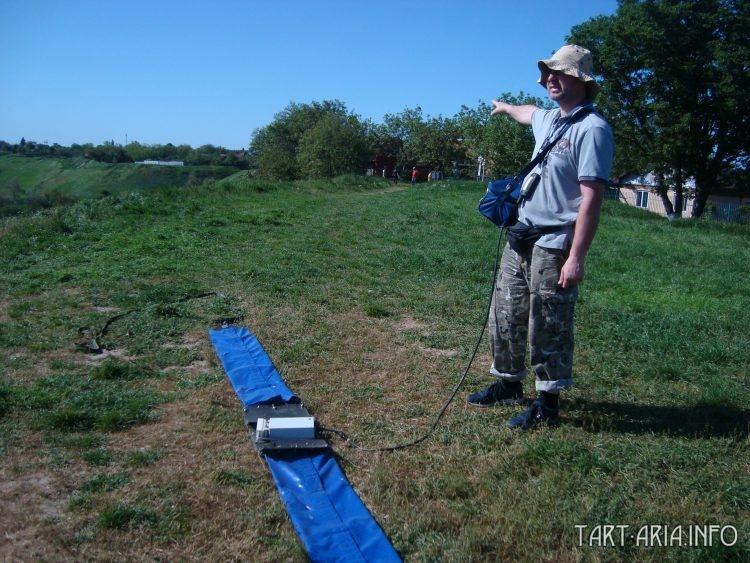

Георадар представляет собой автономный комплекс оборудования, и состоит из следующих компонентов:
- Антенный блок, состоящий из принимающих и передающих антенн.
Чтобы сканировать на большую глубину, либо наоборот, детально изучить верхний срез, частоту электромагнитных импульсов можно регулировать. В более профессиональных георадарах и вовсе имеются сменные блоки, которые используются для различных задач (обследования дорог, фундаментов, акваторий, грунтов и прочих). - Блок управления – это комплекс различных датчиков и преобразователей, при помощи которых принятые волны преобразуются в цифровой сигнал.
- Регистрирующее устройство – это встроенный или внешний компьютер, либо мобильное устройство.
- Дополнительное оборудование, такое как датчик движения, измеритель пути, транспортная тележка и прочее. Эти приспособления способны расширить область применения георадара и повысить его производительность (к примеру, установив прибор на автомобиль и подключив датчик движения к одометру).
Чтобы сканировать на большую глубину, либо наоборот, детально изучить верхний срез, частоту электромагнитных импульсов можно регулировать. В более профессиональных георадарах и вовсе имеются сменные блоки, которые используются для различных задач (обследования дорог, фундаментов, акваторий, грунтов и прочих).#gates-custom-64061d2c86e6f h4:after {background-color:#e6be1e!important;}#gates-custom-64061d2c86e6f h4:after {border-color:#e6be1e!important;}#gates-custom-64061d2c86e6f h4:before {border-color:#e6be1e!important;}
Преимущества и область применения
От обследования несущих конструкций, до обнаружения мин и неразорвавшихся снарядов
Георадар может использоваться для решения многих задач, но наибольшее распространение он получил в следующих отраслях:
Строительство и производство
Здесь он применяется практически на всех этапах, от геологических изысканий на стадии проектирования, до обследования несущих конструкций во время капитального ремонта зданий.
Горнодобывающая промышленность
Совместное применения георадаров и буровых установок позволяют быстро и с большой точностью обнаружить границы различных пород, что значительно повышает эффективность разработки карьеров. Также геолокация используется для оценки запасов полезных ископаемых.
Картография земель и транспортных коммуникаций
В данной ситуации георадар используется для определения уровня грунтовых вод (с целью выявить потенциально опасные участки, подверженные сезонному подтоплению) и выявления опасных геологических процессов, таких как образование карстовых пустот и появление поверхностей скольжения между отдельными слоями грунтов и пород.
Петрография, петрология
Петрография, петрология, литология и прочие научные изыскания.
Военное дело
Здесь георадары используются для обнаружения мин, неразорвавшихся снарядов и прочих опасных объектов.
К преимуществам геолокации можно отнести высокую эффективность и производительность.

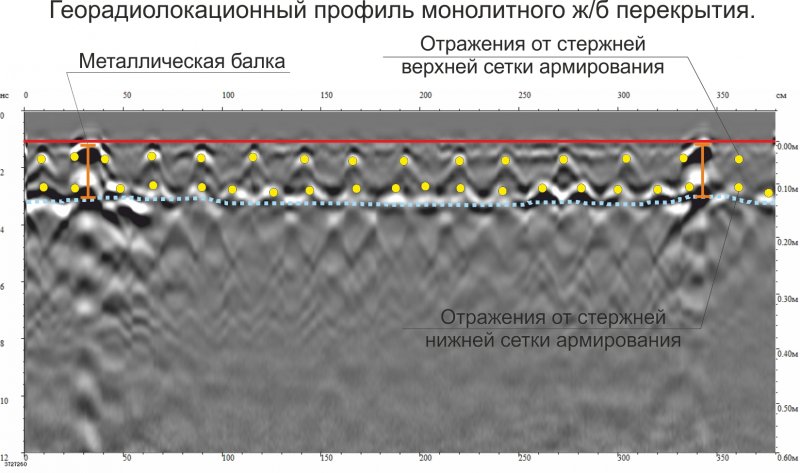

Пример радарограммы

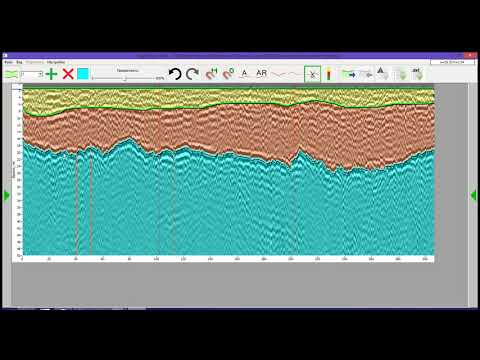

Радараграмму можно изучить сразу же во время работы оборудования, что очень важно при поиске дефектов и различных скрытых объектов. Оборудование может работать при температуре от -20 до +50 градусов Цельсия, как в помещении, так и на открытом воздухе, также георадар не повержен воздействию помех от близ расположенных объектов и источников различных сигналов.
Еще одно немаловажное преимущество – это способность работать практически с любыми средами и материалами. Прибор способен зондировать даже армированный бетон, обнаруживая в нем арматуру и скрытые инженерные сети. При использовании дополнительного оборудования, такого как измеритель пути, конечную радараграмму можно привязать к точке отсчета. После этого результаты зондирования можно будет использовать для составления чертежей и схем.
#gates-custom-64061d2c8ad25 h4:after {background-color:#e6be1e!important;}#gates-custom-64061d2c8ad25 h4:after {border-color:#e6be1e!important;}#gates-custom-64061d2c8ad25 h4:before {border-color:#e6be1e!important;}
Расчет стоимости
Калькулятор расчета цены
#gates-custom-64061d2c8b315 h4:after {background-color:#e6be1e!important;}#gates-custom-64061d2c8b315 h4:after {border-color:#e6be1e!important;}#gates-custom-64061d2c8b315 h4:before {border-color:#e6be1e!important;}
Выполненные объекты
Отчеты по результатам георадиолокационного обследования
У Вас есть вопросы?
Бесплатная консультация геофизика
Бесплатная консультация
#gates-custom-64061d2c90b43 h4:after {background-color:#e6be1e!important;}#gates-custom-64061d2c90b43 h4:after {border-color:#e6be1e!important;}#gates-custom-64061d2c90b43 h4:before {border-color:#e6be1e!important;}
Благодарственные письма
Отзывы и рекомендации клиентов
Все благодарственные письма
#gates-custom-64061d2c92e56 h4:after {background-color:#e6be1e!important;}#gates-custom-64061d2c92e56 h4:after {border-color:#e6be1e!important;}#gates-custom-64061d2c92e56 h4:before {border-color:#e6be1e!important;}
Нам доверяют:
Клиенты компании
ФГБУ УЭЗ ФС РФ
ГБУ ФХУ Мэрии Москвы
Министерство обороны РФ
Федеральная служба безопасности
Госкорпорация «Росатом»
ОАО «РЖД»
ПАО «Газпром»
Особые Экономические Зоны
ПАО «ВТБ 24»
X5 Retail Group
Агрокомбинат Южный
Терра Аури
ГКУ г.
Сад Эрмитаж
Московский планетарий
ГБУ «МАЦ»
Георадарные съемки | измерение и представление недр
ГЕОРАДАРНЫЕ СЪЕМКИ
Культурное наследие
Трехмерный георадар — передовой геофизический метод , обеспечивающий наиболее точные измерения и представление недр, полезный как для точной археологической реконструкции, так и для более широкой характеристики участка, позволяющий проводить исследования в городских и сельские районы, варьирующиеся от локального до ландшафтного масштаба. 3D-GPR позволяет приблизиться к широкому спектру приложений культурного наследия:

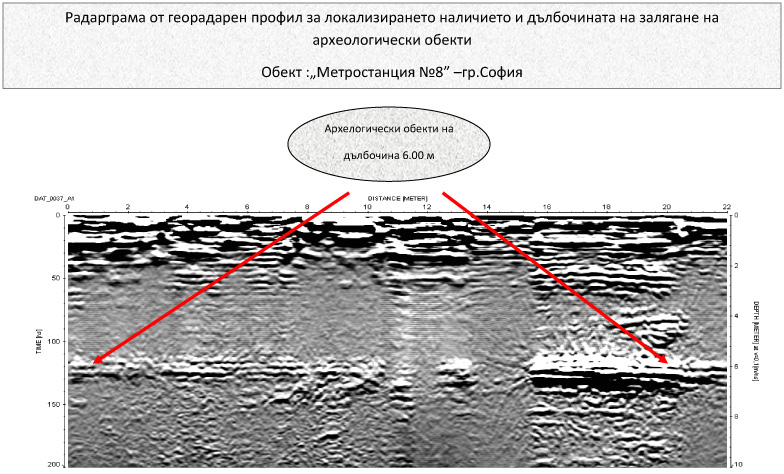

– Археологическое картирование для снижения риска (превентивная археология) и повышения ценности объекта;
– Археологическое картографирование для планирования раскопок и оценки местности;
– Обнаружение конкретных погребенных сооружений и подземных отложений
ГЕОРАДАРНЫЕ ИЗЫСКАНИЯ
Геология и окружающая среда

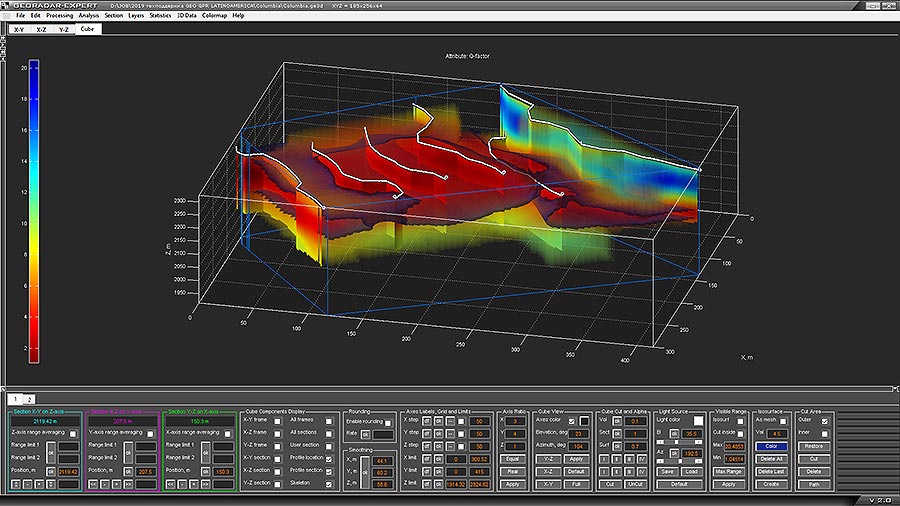

Способность георадара видеть насквозь природные и антропогенные материалы с помощью неинвазивного подхода , позволяет определять подповерхностную структуру и обнаруживать практически любые типы погребенных объектов. 3D-GPR увеличивает производительность метода и обеспечивает трехмерное представление, обеспечивая реалистичную трехмерную реконструкцию исследуемых объектов. 3D-GPR — ведущий инструмент для обнаружения и картирования геологических и экологических объектов:
– Стратиграфическое расслоение и профилирование и картирование горных пород;
– Расположение полостей и воронок для снижения естественного риска;
– Обнаружение остатков заглубленных резервуаров и фундаментов для рекультивации площадки;
ГЕОРАДАРНЫЕ СЪЕМКИ
Оценка конструкций и проектирование
Георадары широко приняты и консолидированы в сообществе гражданского строительства , в основном за гибкость и точность обнаружения всех элементов армирования, а также для мониторинга и оценки состояния сохранности гражданской инфраструктуры, в том числе дороги, мосты, железные дороги, туннели и плотины.
Гибкие конфигурации приборов подходят для всех видов логистики на месте, включая замкнутые пространства и труднодоступные зоны. Прошлые ограничения метода были преодолены с помощью оборудования 3D-GPR последнего поколения с его способностью охватывать большие площади с повышенной производительностью при меньших затратах. Высокочастотный георадар с несколькими антеннами может привести к полному изображению бетонных элементов, обеспечивая точное представление их структуры:
– Обнаружение и визуализация арматуры, тросов с постнатяжением, трубопроводов и инженерных сетей;
– Инспекция и испытания тоннелей;
– Осмотр футеровки, оценка состояния бетона, локализация ребер и постнапряженных каналов;
– Обширное обнаружение инженерных сетей для предотвращения повреждений и проектирования переноса трубопровода;
ГЕОРАДАРНЫЕ СЪЕМКИ
Криминалистические и гуманитарные
Георадар — хорошо зарекомендовавший себя метод в военной и судебно-медицинской экспертизе, способный обнаруживать металлические
и неметаллические погребенные предметы, подземные нарушения, связанные с захоронениями, могилами и
скрытыми тайниками.
3D-GPR позволяет проводить крупномасштабные исследования, обеспечивая высокое разрешение изображения скрытых предметов и следов захоронения.
Типичные области применения включают:
– Обнаружение неразорвавшихся боеприпасов и неразорвавшихся бомб.
— Обнаружение и визуализация тайных могил, скрытых жертв и оружия.
– Картирование кладбища и определение места захоронения.
– Расположение неразорвавшихся боеприпасов (НРБ), неразорвавшихся бомб (НРБ)
Обзорная галерея
Что такое георадар? Почему важен георадар
Георадар (GPR) — это метод геофизической локации, использующий радиоволны для захвата изображений под поверхностью земли минимально инвазивным способом. Огромным преимуществом является то, что это позволяет бригадам точно определять расположение подземных коммуникаций, не нарушая грунт.
Георадар позволяет получать изображения недр с использованием электромагнитного спектра (ЭМС) в микроволновом диапазоне от 10 МГц до 2,6 ГГц.
Эти сигналы передаются через землю и отражаются от подземных структур в зависимости от их электрической проницаемости. Приемная антенна записывает изменения в отраженных сигналах, которые георадар использует для создания изображений, обычно указывающих на изменения электрических свойств.
Содержание
Как работает георадар?
Он использует энергию волн микроволнового диапазона с частотой от 1 до 1000 МГц. Для работы георадара требуется два основных элемента оборудования — передатчик и приемная антенна. Передатчик посылает электромагнитную энергию в почву и другие материалы. Проникающий в землю радар работает, излучая импульс в землю и записывая эхо-сигналы, возникающие от подземных объектов. Устройства визуализации георадара также обнаруживают изменения в составе грунта.
Если электромагнитный импульс попадает на объект, плотность объекта отражает, преломляет и рассеивает сигнал. Приемник обнаруживает возвращающиеся сигналы и записывает их вариации. Система имеет программное обеспечение, которое переводит эти сигналы в изображения объектов в недрах.
Вот как он используется для картирования сооружений и коммуникаций, зарытых в землю или в искусственных сооружениях.
Посмотрите это короткое видео, чтобы узнать больше о том, как георадар используется для обнаружения инженерных сетей.
Что обнаруживает георадар?
Сигналы георадара можно использовать для поиска самых разных предметов. Этот подповерхностный инструмент наиболее эффективен, когда существует большая разница между электромагнитными свойствами цели и окружающего материала. Георадар часто используется для картирования предметов, изготовленных из следующих материалов:
- Металл,
- Пластик,
- ПВХ,
- Бетон,
- Натуральные материалы.
Возможности применения практически безграничны. Часто используется для обнаружения:
- Подземные коммуникации и трубы,
- Изменения в наземных слоях,
- Геологические объекты и скальные препятствия,
- Воздушные карманы или пустоты,
- Выемки и засыпка,
- Уровни грунтовых вод,
- Коренная порода.
Картографические приложения инженерных сетей
Проектирование подземных инженерных сетей (SUE) — это отрасль инженерии, которая управляет рисками, связанными с координацией инженерных сетей. Картирование подземных коммуникаций является важной частью выявления потенциальных конфликтов и информирования о них заинтересованных сторон. Электромагнитная (ЭМ) локация и георадар в настоящее время являются наиболее распространенными методами обнаружения подземных коммуникаций без уклонения. GPR обеспечивает ряд преимуществ по сравнению с локацией EM, особенно в конкретных приложениях SUE.
Картографирование подземных коммуникаций использует преимущества этой технологии для повышения точности своей работы в сочетании с традиционными методами локации.
GPR обеспечивает помощь в обнаружении немаркированных инженерных сетей и сооружений, составлении карты недр и раскопках.
Для таких приложений преимущества значительны.
Преимущества георадара
Георадар — чрезвычайно экономичный и неинвазивный способ съемки. Он предоставляет бесценную информацию еще до того, как рабочие приступят к земляным работам.
- Безопасен для использования в общественных местах и на различных строительных объектах.
- Обнаруживает металлические и неметаллические объекты, а также пустоты и неровности под землей.
- Позволяет измерять размеры, глубину и толщину целей.
- Данные предоставляются быстро и могут охватывать большую площадь сайта.
- Для предоставления данных необходимо сканировать только одну сторону поверхности.
- Частоты можно регулировать для обеспечения диапазона разрешения и глубины проникновения.
- Данные, собранные во время опроса, можно просмотреть сразу или использовать в последующих проектах.
- Не нужно копать, раскапывать или вмешиваться в землю.
- Ландшафтный дизайн, постройки, газоны и т. д. не должны быть затронуты процессом съемки.
- Это дешевле, чем другие методы.
Узнайте, когда звонить в службу поиска частных коммунальных служб.
Где можно использовать георадар?
Как и все типы радиолокационных изображений, георадар обеспечивает различные уровни точности в зависимости от условий.
Свойства почвы и материал грунта
Работа георадара заключается в отправке крошечного импульса энергии в землю с последующей записью силы отраженных сигналов и времени, которое требуется им для возвращения к приемнику. Сканирование состоит из серии импульсов в одной области. В то время как часть импульса энергии георадара отражается обратно к приемной антенне, часть энергии продолжает проходить через материал до тех пор, пока не рассеется или сеанс сканирования просто не завершится. Скорость рассеивания сигнала широко варьируется в зависимости от свойств материалов.
Может наноситься на различные грунты, в том числе:
- Почва,
- Рок,
- Лед,
- Пресная вода,
- Тротуар,
- Бетонные конструкции.
Когда импульс энергии входит в материал с другой диэлектрической проницаемостью или другими свойствами электропроводности, он создает отражение. Сила или амплитуда сигнала является результатом различия диэлектрической проницаемости и проводимости между двумя материалами. Импульс, перемещающийся от влажного песка к сухому, будет давать очень сильное отражение, например, по сравнению с относительно слабым отражением, возникающим при переходе от сухого песка к известняку.
Глубина
Сама земля может ограничивать проникновение сигналов георадара на глубину до 100 футов (30 метров). У земли есть удельное электрическое сопротивление, что означает, что она в некоторой степени препятствует прохождению электрического тока. По мере того, как сигнал проникает глубже, он, естественно, становится менее эффективным.
Это в основном зависит от типа исследуемого грунта или горной породы и частоты используемой антенны. Например, максимальная глубина проникновения в бетон обычно составляет около 2 футов. Во влажных глинах и других материалах с высокой проводимостью глубина сигналов георадара значительно меньше, достигая примерно 3 футов (1 метр) или меньше.
Содержание воды
Диэлектрическая проницаемость подложки также является важным фактором. Диэлектрическая проницаемость — это легкость, с которой материалы поляризуются. Количество воды, присутствующей в материале, сильно влияет на диэлектрическую проницаемость. Некоторые материалы могут поляризоваться в присутствии электрического поля.
В чем разница между георадаром и сейсмическим отражением?
Принципы георадара аналогичны принципам сейсмологии. Основное отличие заключается в том, что георадар использует для обнаружения подземных сооружений электромагнитную энергию, а не акустическую энергию сейсмических волн.
Сейсмологические исследования рефракции регистрируют сигналы, которые изгибаются в земле и возвращаются на поверхность.
Увеличение сейсмической скорости в грунте, связанное с упругими свойствами и плотностью грунта, отклоняет эти акустические сигналы обратно к поверхности. Сейсмические изображения популярны для картирования горизонтальных структур под землей, но не очень эффективны для описания вертикальных особенностей.
Георадар использует электромагнитную энергию в виде высокочастотных радиоволн, которые эффективно обнаруживают изменения электрических свойств под поверхностью. С другой стороны, сейсмическая энергия обнаруживает изменения в механических свойствах недр.
Статья по теме: В чем разница: рентгеновское и георадарное сканирование бетона?
В чем разница между местоположением GPR и EM?
В георадаре используется одно устройство, которое одновременно является и передатчиком, и приемником. Он передает высокочастотные электромагнитные сигналы в микроволновом диапазоне, обычно между 10 мегагерцами (МГц) и 2,6 гигагерцами (ГГц). Сигналы в этом частотном диапазоне наиболее эффективны для обнаружения изменений в почве, например, вызванных инженерными сетями.
Эти сигналы отражаются от объектов в земле и отображаются на экране оператора, при этом возмущения обычно проявляются в виде гиперболических узоров.
Затем оператор должен интерпретировать эти шаблоны, чтобы идентифицировать те, которые указывают на инженерные сети. Опытный оператор может определить глубину и положение инженерных коммуникаций, которые затем отмечаются на поверхности. Затем эта информация будет включена в трехмерную карту. Навыки оператора являются ключевым фактором, определяющим эффективность георадара, даже несмотря на то, что у него нет ограничений по материалам, которые есть у локации EM.
Для работы с георадаром требуется значительно больше обучения, чем для определения местоположения с помощью ЭМ, поскольку показания георадара в гораздо большей степени подвержены интерпретации. Например, на результаты георадара могут влиять такие факторы, как содержание влаги и конкретные материалы, входящие в состав почвы. Вода отражает сигналы иначе, чем грунтовые материалы, что может маскировать наличие инженерных сетей.
Программное обеспечение для постобработки может улучшить интерпретацию техническим специалистом, хотя этот шаг требует дополнительного времени.
В локации EM используется транспондер, который передает переменный ток очень низкого напряжения (AC) в электропроводящий зонд, обычно стальную трубу. Этот ток создает электромагнитное поле вокруг подземных коммуникаций, которое регистрируется приемником в виде жезла. Затем эти линии можно найти и проследить на карте для дальнейшего использования.
Конкретные методы локализации ЭМ включают кондуктивную локацию, индуктивную локацию и пассивную локацию. Токопроводящая локация требует от оператора подключения передатчика напрямую к инженерной сети, что позволяет создать электромагнитное поле за пределами проводящего материала линии. Индуктивная локация включает в себя подачу сигнала к инженерной сети, как правило, путем помещения передатчика в землю над инженерной линией. Пассивная локация обнаруживает электромагнитные сигналы, которые уже производит линия.
поэтому не требуется транспондер для обнаружения линий электропередач и связи.
Для приложений SUE
Основное преимущество георадара по сравнению с электромагнитной локацией заключается в том, что георадар обеспечивает лучшее отображение инженерных сетей независимо от их состава. Георадар в первую очередь обнаруживает нарушения грунта, а не сами линии, поэтому не имеет значения, металлические линии или неметаллические. С другой стороны, местоположение ЭМ обнаруживает электромагнитные сигналы, создаваемые потоком электрического тока. Поэтому этот метод требует, чтобы инженерная линия была сделана из электропроводящего материала при использовании пассивного местоположения. В некоторых случаях для локализации ЭМ можно использовать проводящий дренажный стержень для обнаружения труб из непроводящего материала, хотя дренажный стержень часто непрактичен или, по крайней мере, неудобен.
Частота сигнала, излучаемого георадаром, сильно влияет на его характеристики по отношению к размеру и глубине объекта.
Например, высокочастотный сигнал обеспечивает лучшее разрешение, но менее глубоко проникает в землю, чем низкочастотный сигнал. Это свойство означает, что высокочастотный сигнал лучше подходит для обнаружения небольших мелких объектов, а низкочастотный сигнал лучше подходит для обнаружения крупных и глубоких объектов. Старые системы используют сигналы только с одной частотой, поэтому их эффективность сильно зависит от размера и глубины инженерных сетей. Однако более продвинутые модели используют несколько частот, чтобы максимизировать их эффективность для конкретного приложения.
Эти факторы привели к увеличению практики комбинирования георадара и ЭМ. Компании SUE часто сначала проводят сканирование с помощью электромагнитного локатора, чтобы обнаружить коммуникации, сделанные из проводящих материалов. Затем они могут использовать георадар для обнаружения всех других утилит. Эта комбинация технологий позволяет инженерам различать проводящие и непроводящие инженерные сети, повышая при этом общую производительность картографирования.
Для других применений
Георадар измеряет различия в плотности материалов, что делает его полезным для обнаружения множества других подземных объектов помимо инженерных коммуникаций, включая большие камни, резервуары и пустоты. Поэтому он полезен во многих отраслях промышленности, где требуется информация о подземных условиях. Например, георадар также используется при строительстве мостов и дорог, где требуется знание плотности грунта. Он также применяется при осмотре зданий для определения прочности фундамента. Железнодорожные сети часто используют георадар для контроля плотности балласта, используемого для балансировки нагрузки в железнодорожных вагонах.
Другие отрасли промышленности, использующие георадар, включают правоохранительные органы, которые часто требуют неинвазивного тестирования в ходе судебных расследований. Изучение археологических памятников также выигрывает от способности георадара исследовать подземные структуры, не нарушая их. Квалификация оператора особенно важна для этих приложений, как для требуемой высокой степени точности, так и для использования георадара в сочетании с другими методами.
Таким образом, количество приложений довольно велико, хотя необходимая точность сильно зависит от приложения. Наиболее распространенное использование этой технологии, вероятно, останется в SUE, где превосходное разрешение и надежность георадара сделают его предпочтительным выбором по сравнению с местоположением EM. Инновации в области георадара будут включать в себя создание георадарных сигналов, которые могут быть точно интерпретированы операторами с разным уровнем квалификации, а не специалистами георадара.
Зачем нужно регулирование для георадара?
Большинство стран регулируют устройства, излучающие электромагнитное излучение, в основном из-за их способности создавать помехи другим устройствам на той же частоте. Однако конкретные законы и уровень их соблюдения сильно различаются в зависимости от юрисдикции. Производители и операторы георадаров должны быть в курсе этих правил, которые регулярно меняются.
Правительства во всем мире тщательно управляют и регулируют использование EMS на протяжении десятилетий.
Основная причина всех этих правил заключается в том, что мощные электромагнитные вещатели, такие как радио- и телестанции, могут сделать передачи друг друга бесполезными, если они работают на одной частоте, особенно если они находятся в непосредственной близости. Необходима международная координация, поскольку две такие станции могут находиться на противоположных сторонах государственной границы, даже если они находятся рядом друг с другом.
Кроме того, правительства обычно лицензируют EMS, то есть они продают права на использование определенного частотного диапазона в пределах определенной географической области. Как только кто-то платит лицензионный сбор, он, по сути, владеет этой полосой частот в пределах своей обозначенной зоны. Эти сегменты обычно охватывают только несколько кГц или МГц каждый, но они могут охватывать всю EMS от 100 кГц до 100 МГц. Эти лицензии чрезвычайно прибыльны для правительств, поскольку некоторые полосы частот, используемые сотовыми телефонами, были проданы за более чем миллиард долларов.
Таким образом, у правительств есть сильный финансовый стимул для обеспечения того, чтобы EMS оставалась свободной от вмешательства.
Какие органы отвечают за правила георадара?
Многонациональный характер регулирования ЭМ делает его организационную и административную структуру сложной. Например, Международный союз электросвязи (МСЭ) является международным координирующим органом по регулированию использования спектра ЭМ, хотя главными регулирующими органами являются управляющие использованием спектра в отдельных странах.
Федеральная комиссия по связи (FCC) регулирует публичное использование EMS в Соединенных Штатах, а Национальное управление по телекоммуникациям и информации (NTIA) управляет использованием EMS правительством США. Федеральная комиссия по связи обычно требует, чтобы утвержденная организация тестировала устройства, излучающие электромагнитное излучение. Затем FCC просматривает результаты и выдает уникальный идентификатор, если устройство одобряется.
Этот идентификатор должен отображаться на изделии и его руководствах вместе с предупреждениями Федеральной комиссии по связи относительно его надлежащего использования. Все устройства EM, одобренные для использования в США и Канаде, перечислены на государственных веб-сайтах.
Промышленность Канады (IC) выполняет роль, аналогичную FCC в Канаде, а Европейский институт стандартов электросвязи (ETSI) является независимой организацией, которая управляет стандартами электросвязи в Европе. Производители должны указать конкретные стандарты ETSI, которым соответствует устройство, и предоставить документацию, необходимую для проверки этих заявлений.
Советы по соблюдению требований георадара
Устройство георадара должно соответствовать законодательству своей страны, прежде чем его можно будет продавать или эксплуатировать на законных основаниях. Кроме того, штрафы за нарушение этих правил могут быть суровыми. Эти правила применялись к георадарам в течение последних 10-20 лет в большинстве стран, которые обычно следуют стандартам FCC или ETSI.
Однако в юрисдикциях обычно есть варианты этих стандартов, которые могут измениться в любое время.
Казалось бы, незначительные изменения в технологии могут создать серьезные проблемы в регулировании этих устройств. Например, пересмотренный стандарт ETSI с рядом незначительных технических изменений в устройствах георадара ожидал принятия в течение последних четырех лет, что держит эти устройства в подвешенном состоянии в Европе.
Пользователи должны соблюдать действующие правила, понимая, что эти правила в настоящее время постоянно меняются. Особенно важно, чтобы они покупали только сертифицированное оборудование, чтобы не создавать значительных помех на часто используемой частоте. Такой инцидент может привести к пересмотру действующих стандартов, что приведет к еще большим ограничениям на работу георадара.
Самый удобный способ сделать это — найти нужную наклейку на устройстве георадара или выполнить поиск продукта производителя на соответствующем веб-сайте. Вы также можете запросить идентификационный номер FCC или IC у поставщика.
