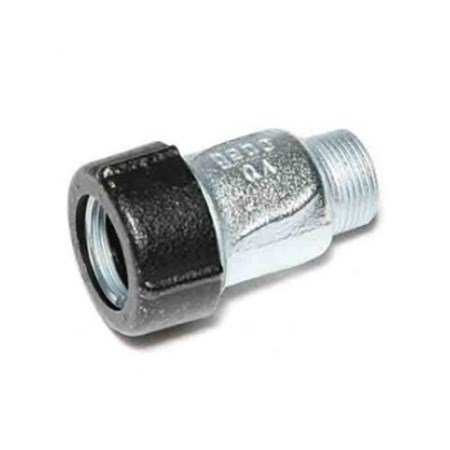

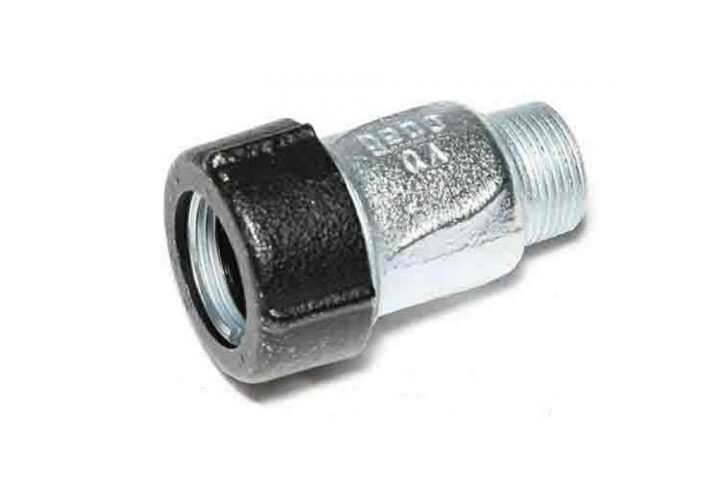

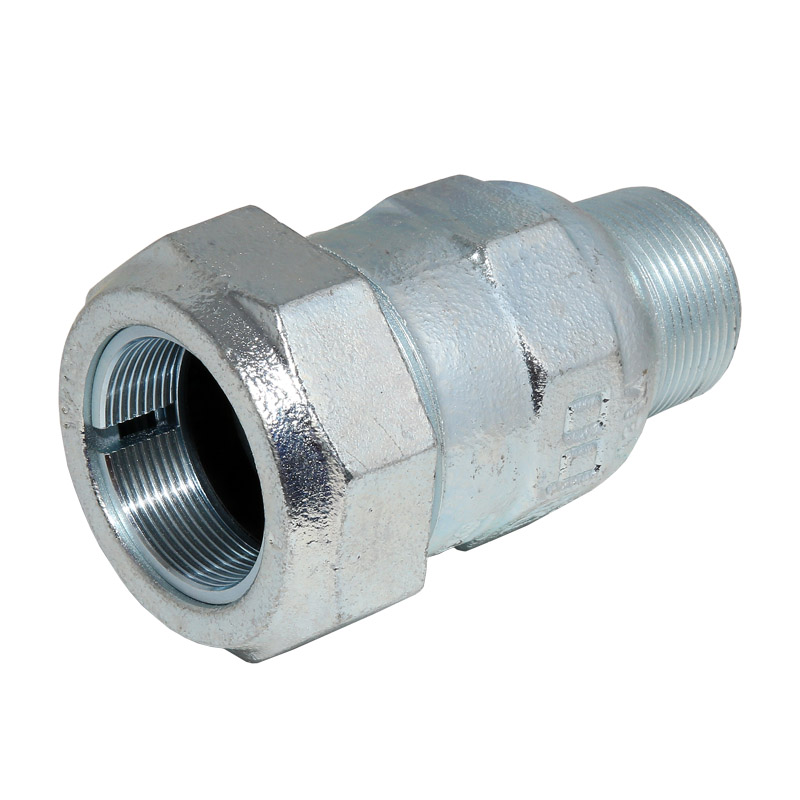

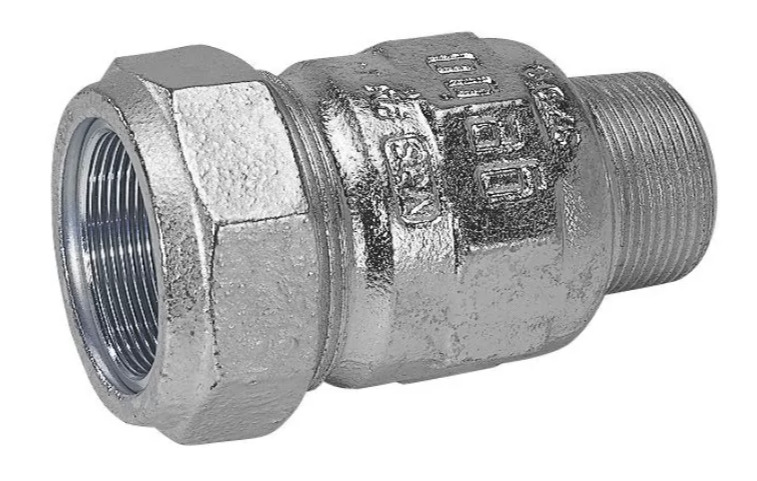

Обжимное соединение GEBO 3/4 с наружной резьбой (тип АК)

  2. Отопление
  3. Обжимное соединение GEBO 3/4 с наружной резьбой (тип АК)

Артикул: 1381

Цена 810q / шт

Есть в наличии

  • Общая информация

Гебо Техника является производителем зажимных муфт и ремонтных обойм для ремонта системы питьевой воды, центрального обогрева, газовых установок и сжатого воздуха. Благодаря применению в системе Gebo соединения труб с помощью зажимного механизма, получаем быстрые, точные и герметические соединения. При ремонтах в этой системе ликвидируем необходимость сварки и нарезки резьбы.







Одним из элементов зажимного механизма является перерезанное зажимное кольцо, сделано из стали Ст 37 и оцинковано гальванически, которое путем зажима гайки муфту подгоняется к наружным размерам ремонтируемой трубы и затягивается.

Во время зажима зажимного кольца зубцы, которые находятся на внутреннем диаметре (похоже как внутренняя резьба) врезаются в трубу, блокируя всё соединение.

Следующим элементом является прижимное кольцо (подкладка), сделанное из стали Ст37 и оцинковано гальванически, которое обеспечивает правильное прижимание, а также предохранение от механического повреждения уплотнительного кольца (зажимное кольцо имеет пересечение, которое изменяет свой размер во время зажима и не может непосредственно стыкаться с уплотнительным кольцом). Уплотнительное кольцо с помощью этого прижима подгоняется к наружному диаметру ремонтируемой трубы, а также к внутренним размерам набивочной камеры в муфте, обеспечивая герметическое соединение ремонтируемой установки. Уплотнительное кольцо сделано из резины FX 406 согласно норме DIN 3535 Т. 3.



Преимуществом зажимных муфт является также простой монтаж



1. Вырезать поврежденный отрезок трубы ручной пилой по металлу







2. Надеть на оба конца трубы развинченную соединительную муфту с сохранением очерёдности отдельных колец и гаек. Установить корпус соединительной муфты симметрично по отношению вырезанного отрезка трубы







3. Скрутить соединительную муфту, затягивая ключом обе гайки. При пользовании динамометрическим ключом применяются следующие величины крутящего момента: 1/2 Около 150 Нм, от 1 1/4 до 2 около 200Нм





Соединения GEBO можно применять в системе с рабочим давлением



— вода — до 10 бар
— газ — до 4 бар
— сжатый воздух 10 бар и рабочая температура
— вода до +80 град. С

Возможным является соединение труб не лежащих на одной оси, максимальное отклонение от оси трубы составляет 3град. в каждом направлении.

Возможность точной подгонки длины соединяющих труб (компенсация длины). Эти муфты являются стойкими к растягиванию, а также к сжатию. Муфты GEBO предвидены для однократного монтажа. Эти муфты можно использовать многократно при условии замены уплотнительных прокладок и зажимных колец на новые.

Дополнительно, благодаря применению модифицированных (других) зажимных, прижимных и уплотнительных колец, а также другим внутренним размерам, зажимные муфты GEBO имеют применение для труб PE 20, PE 50, PE 32, PE 40, PE 50 и PE 63, а также для труб, так называемых чёрных, размером SI 20, SI 25, SI 31,8, SI 44,5, SI 51.

Для установки свыше 2, т.е. 2 1/2, 3 и 4, производим зажимные муфты фланцевые. Зажимной механизм такой же как при зажимных муфтах. В этом случае гайки были заменены фланцами ввиду больших размеров муфт. Болты М 10 соединяют фланец с корпусом в целое фланцевой муфты. Фланец поджимает уплотнительное кольцо. Уплотнительное кольцо подгоняется и обеспечивает герметическое соединение ремонтируемой системы. (Монтаж фланцевых муфт подобен монтажу зажимных муфт)





Сравнение традиционной системы и системы GEBO на примере ремонта установки (замены тройника)



Перечисление

Традиционная система

GEBO

Время замены

Долгое, требует многократной нарезки резьбы труб — минимум 120 мин.

Максимум 30 мин.

Необходимые инструменты

Головка, трубный прижим, пила по металлу, установочные ключи, складной метр.

Пила по металлу, установочные ключи.

Число работников

Минимум два — здесь, один квалифицированный.

Один работник — квалификация не требуется.

Требуемая точность выполнения

Очень большая.

Маленькая — в соединении существует компенсационный зазор.

Напряжение в соединении

Обычно большое.

Отсутствие напряжений.

Чистота выполнения

Работа грязная, образуются стружки при нарезки резьбы и, возможно, мусор при долблении стены.

Работа чистая.

Расходы

Высокие (два работника, ремонт, материалы)

Низкие (соединительная муфта, самостоятельный монтаж).



Ремонтные обоймы



Могут быть применяемы только в установках холодной и горячей воды. Максимальное давление не может превышать 10 бар.

Сделаны в двух видах:
— ремонтные обоймы типа DSK от 1/2 до 2 и типа DS. От 1/2 до 4.
— монтажно-ремонтные обоймы (тройники) типа ANB 1/2 до 2.

Состоит из чугунного корпуса, состоящего из двух частей, свинчивается при помощи 4-х болтов с головкой, подогнанным к ампульному ключу. Внутри находится толстая резиновая уплотнительная прокладка, сделанная из резины EPDM 80, отвечающая требованиям согласно KTW — категория D-2. Ремонтные обоймы предназначены для быстрой ликвидации течи, вызванных перфорацией, трещиной или просверливанием трубы. Не требует при этом никаких дополнительных инструментов. Обойму накладывают непосредственно на поврежденный отрезок трубы и сильно скручивают.

Находящаяся внутри манжета (резиновое кольцо) прижата к поверхности трубы, обеспечивая высокую герметичность. Монтажно-ремонтные обоймы (тройники) в основном предназначены для выполнения прорезей на существующих проводах. Выполнение прорези требует в этом случае просверливания (пережога) трубы и закладки тройника на образовавшееся отверстие. В отверстие с резьбой обоймы следует вкрутить выход.

  • data-tags=»»>
    • 6 }, ctx) %>

q

—до

q

:

  • t.length=»»> data-tags=»»>:
    • 6 }, ctx) grp_dscr || (grp_dscr = sngl_grp_dscr) %>

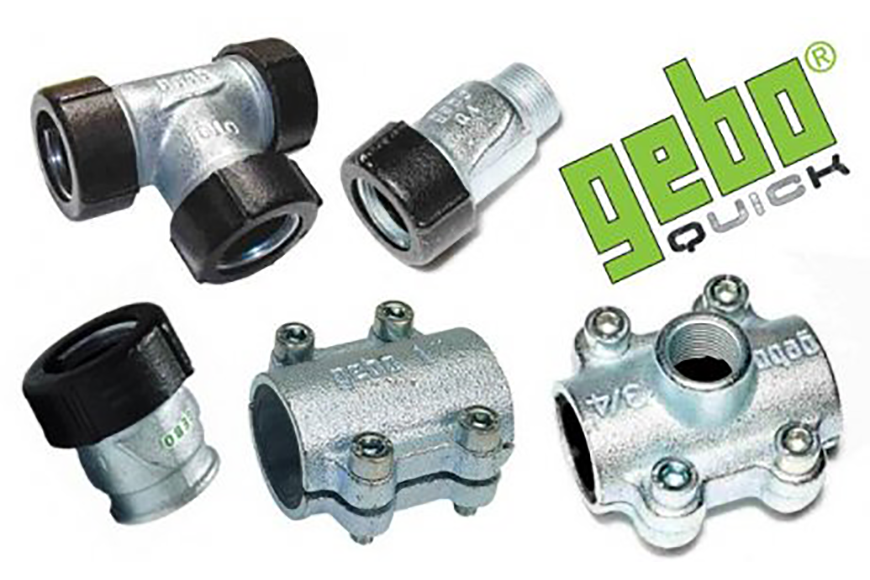

Фитинги Гебо для металлических труб

Наилучшим и быстрым на данный момент решением для ремонта поврежденного участка трубопровода или выполнения дополнительного подхода является использование чугунных компрессионных фитингов Gebo и зажимов Gebo. Фитинги Gebo предназначены для ремонта, модернизации и удлинения трубопроводов. Они оснащены запатентованным стальным зажимным механизмом, который в сочетании с резиновым уплотнительным кольцом позволяет просто, быстро и дешево соединить любую трубу (сталь, черная сталь, ПЭ).

Принцип работы

Необходимо использовать резьбовые компрессионные или вставные фитинги Гебо. Резьбовые компрессионные фитинги Гебо для металлических труб на 100 % обеспечивают герметичное разъемное соединение, которое можно легко разобрать и снова подключить. Конструкция этого соединения основана на зажиме кольца вокруг оголенного конца трубы путем скручивания резьбовых частей корпуса муфты вместе.

Металлическая вставка жесткости или специальный наконечник вставляется в оголенный конец трубы. Этот наконечник имеет зазубренный конец, вставленный в трубу, и буртик с прокладкой. Зажимное кольцо фитинга может быть полным или неполным. Этот тип соединения не требует расширения трубы. При этом вставные фитинги с зажимными кольцами неразделимы. Идея соединения основана на вставке соединителя с выемкой в расширяющийся конец трубы, а затем прижиме кольца к концу соединителя с помощью специального устройства — ручного или механического.

Важно: соединение, предлагаемое Гебо, состоит в использовании фитинга с пазом, в котором имеется прокладка и вставка с надрезом, расположенная в трубе, а сам фитинг обжат зажимным устройством, которое герметизирует соединение.

Другие производители используют так называемое холодно расширяемое соединение. Принцип его действия состоит в том, чтобы разрезать трубу перпендикулярно ножницами, а затем установить кольцо PEX. В течение нескольких секунд труба и кольцо (изготовленные из одного материала) сжимаются, создавая надежное и плотное соединение. Разъем готов к опрессовке уже через 30 минут.

Фитинги Гебо: инструкция по монтажу

Поскольку труба подвергается давлению, рекомендуется затянуть соединение примерно через 15 минут.

  • Сварка осуществляется с помощью сварочного аппарата, который постоянно соединяет трубу с помощью специального фитинга. Под воздействием температуры материал плавится, и оба элемента связываются.
  • Скручивание — это еще один метод, используемый при соединении трубопровода с фитингами Гебо и устройствами из другого материала. Этот метод является обратимым, то есть отдельные элементы могут быть отсоединены и повторно собраны много раз.
  • Обжим — другой популярный метод в случае многослойных труб, таких как PEX-AL-PEX, но также применяется в системах из меди или стали. Используя специальные устройства, трубы и фитинги, оснащенные резиной, постоянно соединены.

Примечание: смазывая две трубы (внутри чашки одной и внешней поверхности другой), мы получаем прочное и полностью герметичное соединение. Клей для труб обладает такими свойствами, что смазываемая им поверхность частично растворяется, что повышает адгезию склеиваемых элементов.

Особенности фитингов Гебо, плюсы и минусы

Из-за материала, из которого сделаны водопроводные фитинги, мы можем разделить их на две группы: металлические и пластиковые.

Важно: для производства труб для наружных сетей водоснабжения используются металлы, такие как сталь, серый чугун и ковкий чугун. Из-за подверженности этих материалов коррозии (кроме серого чугуна) трубы защищены защитными покрытиями внутри и снаружи. Металлические соединения Gebo герметичны, они не пропускают химические вещества и газы, поэтому их можно использовать, например, в сильно загрязненных почвах.

Стальные водопроводные фитинги Гебо имеют хорошие механические свойства (высокая прочность на растяжение, изгиб и сжатие). Однако сварные соединения должны выполняться квалифицированным персоналом.

Недостатком продукции Gebo является низкая стойкость к ударам и изгибу. Для повышения прочности стенки  соединений относительно толстые. Это увеличивает вес и, следовательно, стоимость транспортировки и сборки. При этом вес труб ограничен их длиной (3-6 м), поэтому установка фитингов является трудоемкой. Также вам необходимо большое количество разъемов, которые могут вызвать утечку.

При этом механические свойства гебо фитингов для металлических труб едва ли не лучше, чем у стали:

  • большая прочность на сжатие и растяжение;
  • хорошая твердость и устойчивость к динамическим нагрузкам;
  • они тяжелые, хотя легче серого железа.

Они не так устойчивы к коррозии как серый чугун, поэтому необходимо использовать защитные покрытия:

  • внешние — цинк + битум + ПЭ,
  • внутренние — цементный раствор.

Проверка герметичности должна быть проведена до ввода трубопровода в эксплуатацию. Подробные требования к герметичности трубопровода включены в стандарт водоснабжения.

Требования и испытания: этот тест проводится после нанесения защитного слоя. Это слой, покрывающий кабель толщиной 30 см и защищающий его от движения во время испытания на герметичность. Трубные соединения должны быть открыты, чтобы помочь обнаружить утечки. Во время испытания на герметичность система водоснабжения должна быть заполнена водой и вентилироваться. Тогда давление на 50% выше самого высокого рабочего давления.

Если укрытие превышает 4 м, боковая засыпка должна быть уплотнена до 90% и до 85% в других случаях. Это позволяет трубе передавать давление сверху и предотвращает локальные нагрузки. Засыпку можно производить из нативного грунта, если максимальный размер частиц не превышает 300 мм. Вы не можете использовать большие камни и ошибочные валуны.

В нашем магазине большой выбор фитингов Gebo Quick и других видов соединений Gebo по хорошим ценам, посмотрите!
