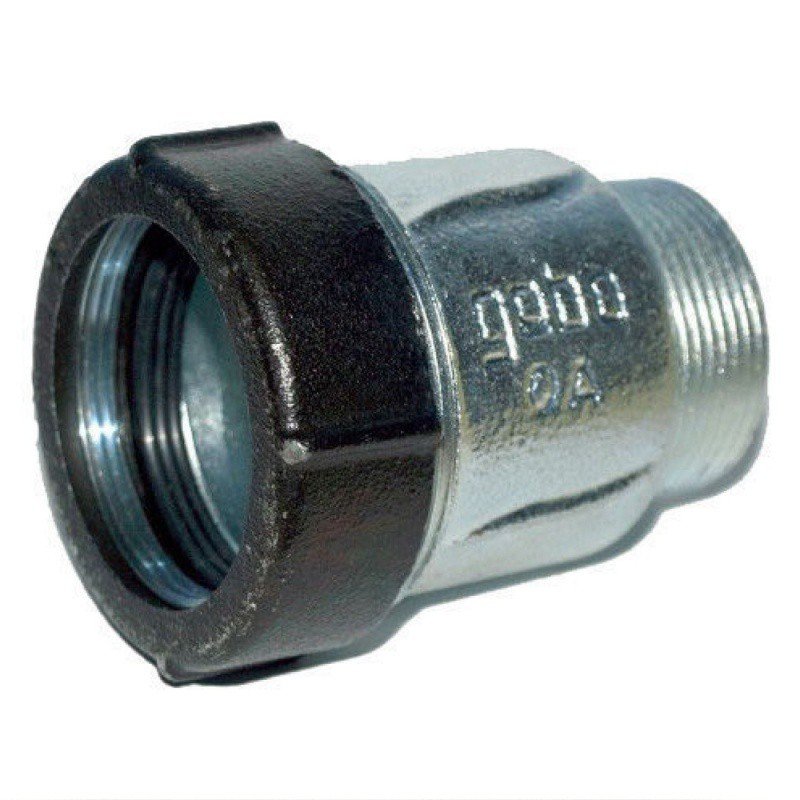

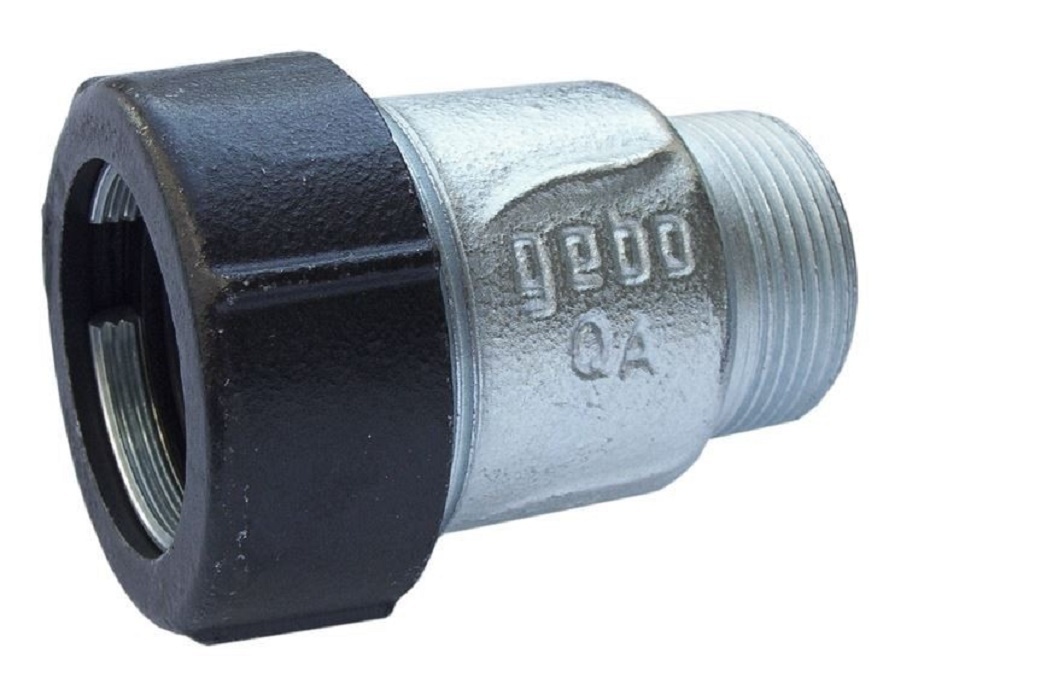

Зажимное соединение GEBO QA D=3/4 РН (24,6~27,3 mm.), цена 436 грн — Prom.ua (ID#1488514105)
Характеристики и описание
Зажимная соединительная муфта с наружной резьбой ¾» (DN 20). Применение — ремонт действующих и прокладка новых стальных и полиэтиленовых труб внешнего диаметра 24,6~27,3 mm. Изготовлена из ковкого чугуна.
Обжимное соединение с наружной резьбой Gebo Quick QA — универсальное средство для соединения разделенных труб без использования нарезки резьбы и сварки. В одинаковой степени возможно применение для трубопроводов из углеродистой стали, оцинкованных труб и полиэтилена.
Преимущества
- Муфта изготовлена из ковкого чугуна.
- Продукция сертифицирована в Украине.
- Быстрый ремонт или соединение труб без резьбы и сварки.
Инструкция по монтажу
1 Зажимная гайка · 2 Зажимное кольцо · 3 Прижимное кольцо · 4 Уплотнительное кольцо · 5 Уплотнительная камера · 6 Корпус
- Нарезанное зажимное кольцо (2) позволяет производить монтаж на трубах расположенных относительно друг друга параллельно и перпендикулярно.
- Отрезать конец трубы под соответствующим углом. Край отрезанной трубы должен быть гладким и недеформированным. Удалить все следы краски и загрязнения.
- Надеть гайку(1), зажимное кольцо (2), прижимное кольцо (3), уплотнительное кольцо (4) на конец трубы – в соответствии с рисунком.
- Надеть уплотнительное кольцо (4) на расстоянии не менее 10 мм от конца трубы.
- Вставить конец трубы в корпус (6). При использовании собственного оборудования проверить, правильно ли подогнаны элементы.
- Затянуть гайку (1) на корпусе (6). Обратить внимание, чтобы труба не прокручивалась.
* Следует обратить особое внимание на длину установки! Труба не может быть вложена в упор, т.е. сужение корпуса.
ХАРАКТЕРИСТИКИ:
- Применение для стальных/полиэтиленовых труб
- Рабочая среда вода, сжатый воздух
- Рабочая температура до 80°C (для стальных труб)
- Рабочее давление сжатый воздух 4 бар, вода 10 бар
- DN 20
- Наружный диаметр трубы 24,6 – 27,3 мм
- Резьба соединителя R ¾»
- Наружный диаметр стальные т.
26,9 мм
- Наружный диаметр т.н. черные т. 25,0 мм
- Наружный диаметр трубы PE 25×2,3 мм
- Длина соединителя ~A 74 мм
- Ширина соединителя ~E 48 мм
- Ширина пенетрации трубы min/max 22/45 мм
- Вес 250 г
- Каталожный номер 17.195.00.02
- Страна производитель Польша
Был online: Сегодня
Продавец Магазин САНТЕХНИК santeh42.dp.ua
100% позитивных отзывов
9 лет на Prom.ua
1000+ заказов
- Каталог продавца
- Отзывы
204
Код: 5230
Доставка по Украине
436 грн
Продавец Магазин САНТЕХНИК santeh42.dp.ua
Доставка
Оплата и гарантии
C. A. Baldwin & Co
У нас есть продукция следующих производителей:
Благодаря растущей репутации качества и надежности, Albion в настоящее время является признанным брендом, предоставляющим клиентам надежную альтернативу продуктам премиум-класса и марже. возможность, которая является одной из самых привлекательных на рынке.
Загрузка в формате PDF
Albion-Valves-Product-guide-
Crane Co. является диверсифицированным производителем высокотехнологичной промышленной продукции со значительным присутствием на ряде специализированных нишевых рынков.
Загрузка в формате PDF
Crane-FS-Каталог расходомеров
Crane-FS-Project-Valve-Catalogue
Crane-FS-Project-Valve-Catalogue
от ½ до 4 дюймов, которые мы продвигаем для использования в отраслях HVAC для ремонта и модификации систем трубопроводов без использования сварки, нарезания резьбы или нарезания канавок. Части трубопроводной системы могут быть приспособлены без значительных работ по демонтажу труб до удобной регулярной точки соединения. Все, что требуется, это разрезать трубу в выбранных местах, чтобы снова соединить соответствующие модификации с Компрессионные фитинги GEBO в комплекте.
PDF Загрузки
Gebo-Original-Catalogue_2014__GB
GEBO-QUICK-CATALOGE_2014__GB
GEBO-UNIFIX-CATALOGUE_2014__GB
GETZE KG ARMUTUREN . годы.
Загрузка в формате PDF
Goetze-Product-Guide-20151
Goetze-642-Технический паспорт предохранительного клапана
Goetze-645-Технический паспорт предохранительного клапана
Grundfos — один из ведущих мировых производителей насосов. Основной продукцией являются циркуляционные насосы для отопления и кондиционирования, а также другие центробежные насосы для промышленности, водоснабжения, канализации и дозирования.
Hattersley является ведущим брендом Crane Building Services & Utilities, к которому присоединился ряд дополнительных брендов строительных услуг, включая NABIC, Brownall, Wade, Rhodes и IAT.
Загрузка PDF
Hattersley Techguide Выпуск 2
Hattersley Brochure
Hattersley DZR Ball Clapes
Hattersley Crowhure II
PDF Docdings
HERZ Guide Product 2021-2022
Информация по продукту.

Nerrad Tools — производитель из Великобритании. Предлагаем широкий ассортимент инструментов для любых сантехнических работ.
Загрузка PDF
Nerad Tools- Product Guide 2016
Компания Pegler Yorkshire хорошо известна и пользуется уважением как один из ведущих мировых производителей передовых сантехнических, отопительных и инженерных изделий. Это репутация, заработанная благодаря полной приверженности качеству, инновациям и обслуживанию клиентов, которая была отличительной чертой компании с момента ее основания в 1890-х годах (первоначально торговавшаяся как Pegler Ltd и Yorkshire Fittings Ltd).
Загрузка PDF
Pegler Ванная и кухня Краны и смесители
Pegler Luxury Taps
Spirotech разрабатывает и производит инновационные комплексные решения для кондиционирования жидкостей в ОВКВ и технологических установках.
Загрузка в формате PDF
Обзор продукции Spirotech
SPX NO-TAP™ Традиционно даже небольшие работы с трубами доставляли большие неудобства, поскольку из системы трубопроводов приходилось сливать воду и отключать ее. Помимо неудобств для арендаторов, остановки также обходятся в виде простоя производства. SPX Tigerholm производит и продает уникальный метод, который делает возможной работу с трубами на линиях под давлением. Метод NoTap устраняет необходимость слива, повторного заполнения и деаэрации системы трубопроводов.
Загрузка в формате PDF
Брошюра SPX NoTap™ Tigerholm®
K1 краткое руководство EN
S1 краткое руководство EN
краткое руководство по блокировке труб EN
Трубные муфты Teekay позволяют соединять трубы без отбортовки, нарезания резьбы и пазов или сварка. Просто соединив две трубы вместе и соединив их с помощью муфты Teekay Pipe Coupling, можно добиться экономии пространства, веса, времени и затрат при каждой установке.
Загрузка PDF
Teekay Airflex
Teekay Stepped Couplings
Teekay Mestriblings
Limited — британский производитель резиновых сильфонов ручной сборки и формованных резиновых компенсаторов, компенсаторов из нержавеющей стали, тканевых компенсаторов и гибких шлангов в сборе.
Загрузка в формате PDF
Руководство по продукции Quick-Steel
Муфта для труб: типы и характеристики | vseznayko.com.ua
При ремонте существующего трубопровода или прокладке нового очень часто возникает вопрос «как соединить комплектующие». Этот вопрос действительно важен, так как ненадежное соединение со временем может вызвать проблемы и даже серьезную аварию. Муфта для труб во многих случаях может быть надежным соединительным элементом. Из этой статьи вы узнаете, как самостоятельно выбрать этот продукт, исходя из особенностей трубопровода.
Монтаж трубопроводов осуществляется с помощью различных типов муфт, которые подбираются в зависимости от размера и типа труб
Что такое муфта
Муфты для труб часто имеют вид небольшого цилиндра, у которого концы определенным образом закреплены трубы, которые необходимо соединить. Способ монтажа зависит от специфики фитинга. Муфты могут использоваться как простое соединение между двумя участками трубопровода, так и в качестве переходника. С помощью специальных видов фитингов можно соединять компоненты линии из разного материала или разного диаметра. При соблюдении инструкции при монтаже муфты могут обеспечить высокую надежность соединения труб.
Преимущества муфт
Муфты имеют следующие преимущества:
- низкая цена;
- относительно быстрый и простой монтаж в большинстве случаев;
- долговечность;
- надежность;
- доступность и широкий ассортимент;
- возможность быстрой разборки конструкции (при условии резьбового соединения).
Типы муфт
Рассматриваемая нами арматура выпускается для следующих типов труб:
- металлополимер; полипропилен
- ; полиэтилен
- ;
- пластик;
- чугун, медь; сталь
- .
Для каждого типа труб доступен широкий ассортимент муфт
Важно! При установке фитинга настоятельно рекомендуется выбирать муфту, материал которой совпадает с материалом трубопровода.
Металлополимерная муфта
В случае металлополимерных трубопроводов трубные муфты не являются особо распространенной арматурой из-за их бесполезности. Они предназначены для соединения коротких элементов будущей сети. Трубы из этого материала редко нуждаются в дополнительных соединениях, так как чаще всего сразу покупаются заготовки нужной длины.
Однако может пригодиться фитинг «переходник», который соединяет металлопластиковую трубу с вентилем или стальной трубой. Если вы меняете сантехнику в доме на металлическую, то соединение с вентилями будет обеспечивать именно такая муфта.
Особенности установки
Для установки этого продукта необходимо выполнить следующие шаги.
- Уплотнение. Внешняя нить должна быть обмотана льном по часовой стрелке. Лен желательно пропитать либо олифой, либо свинцовым суриком. Но, если этих веществ под рукой нет, можно использовать любую краску.
- Аккуратно, не прилагая больших усилий, необходимо провернуть переходник на ранее запаянную наружную резьбу. Рекомендуется для этой цели использовать разводной ключ, чтобы не поцарапать материал.
- На трубу нужно надеть накидную гайку, а после — врезное кольцо. Фаска также должна быть удалена с внутренней стороны трубы.
- Необходимо накинуть трубу на штуцер муфты. Затем используются два ключа. Первый штуцер удерживается в устойчивом положении, второй – затягивается нажимная гайка. На этом этапе следует соблюдать осторожность, чтобы не сдвинуть уплотнения.
Муфта металлополимерная позволяет быстро и легко соединить металлические и металлопластиковые трубы
Если вам все-таки необходимо соединить два отрезка пластиковой трубы обычной трубной муфтой, то монтаж производить аналогично. Отличие только в резьбе.
Размеры подобных фитингов подбираются в соответствии с размерами трубы. Так, наиболее часто используемые размеры в 16, 20, 26 и 32 мм.
Муфты полипропиленовые
Фитинги для данного типа трубопровода имеют очень простую конструкцию. Это просто кусок толстостенной трубы, диаметр которой чуть больше диаметра соединительной трубы. При этом труба в муфте «не ходит», наоборот – чтобы вставить ее в муфту, нужно приложить усилия.
Установка
Установка производится следующим образом:
- В первую очередь необходимо снять фаски: наружную с трубы и внутреннюю с муфты.
- По возможности следует установить температуру на паяльнике около 270 градусов. Далее нужно установить насадку, которая соответствует диаметрам сплавляемых изделий.
- Если труба имеет алюминиевую арматуру, то ее необходимо очистить.
- Далее нужно надеть штуцер на узкую часть штуцера, а в широкую вставить трубу. Держать их нужно 5-10 секунд. Не рекомендуется нажимать на детали во время пайки и дольше держать их на паяльнике.
- Наконец, снимите детали с паяльника и вставьте трубу в муфту.
Важно! Труба должна быть вставлена прямо, без поворота. В противном случае на поверхности могут образоваться волны, что может сильно снизить надежность соединения.
Муфта полипропиленовая монтируется на конец трубы оплавленным специальным паяльником
Муфты полиэтиленовые
Фитинги для полиэтиленовых труб подразделяются на следующие виды:
- сжатие;
- электрический;
- защитный.
Каждый тип предполагает свой способ установки.
Трубы одного диаметра могут быть соединены компрессионными муфтами для трубопроводов, а разные. кроме того, существуют специальные фитинги, имеющие внутреннюю или наружную резьбу для соединения со стальными трубами, вентилями или другими изделиями, имеющими резьбу. Таким образом, этот тип разъема является универсальным.
Установка в данном случае достаточно проста.
- Сначала частично разбирается сам штуцер, на пол-оборота ослабевает нажимная гайка.
- Труба очищается от пыли, наружная фаска срезается ножом или фаской.
- На трубе отмечается глубина, на которую она должна войти в фитинг.
- Вставьте трубу в муфту до отметки.
- Полностью затяните натяжную гайку.
Несмотря на то, что гайка должна быть затянута полностью, не прилагайте при этом чрезмерных усилий. В противном случае вы можете повредить разъем.
Морщина! Для того, чтобы труба лучше входила в муфту, ее рекомендуется смазывать жидким мылом.
Муфты электрические применяются для соединения полиэтиленовых труб
Муфта электрическая представляет собой соединитель, внутри которого находится нагревательный элемент. Монтаж в этом случае также достаточно прост. Нужно только иметь источник питания — специальное устройство.
Монтаж производится следующим образом:
- Очистите трубу от пыли и снимите верхний слой полиэтилена в месте установки.
- Установите соединитель на трубу.
- Подайте питание на клеммы фитинга.
- Отсоедините провода после нагрева.
- Оставьте дизайн на 20 минут.
Благодаря нагревательному элементу детали из полиэтилена плавятся. При отключении питания они затвердевают и образуют почти монолитное и очень надежное соединение.
Муфты защитные применяются в случае прокладки трубопровода через железобетонные стены. Постоянный контакт с железобетоном может негативно сказаться на полиэтилене, поэтому рекомендуется использовать такую защиту. Муфта представляет собой цельное кольцо, которое устанавливается в стену. Через это кольцо должен быть проложен трубопровод. Установив подобную защиту, можно не переживать за удар железобетона по полиэтилену.
Пластиковые муфты
Пластиковые муфты очень просты в установке. Они представляют собой цилиндр с двумя уплотнениями, его иногда называют «соединительным патрубком». Для установки просто снимите внешние фаски с труб и соедините их с фитингом.
Пластиковые муфты очень просты в использовании, их надевают на трубы без использования инструментов
Морщина! Если по каким-то причинам вы считаете, что соединение недостаточно надежное, можно пройтись по швам герметиком.
Муфты чугунные и медные
Для соединения данного типа трубопровода существуют специальные фитинги, но монтаж в этом случае довольно сложен. Во-первых, обязательно иметь возможность подойти к трубе с каждой стороны, иначе обеспечить герметичность стыка нереально. Если трубопровод прокладывается возле стены, придется выкапывать его часть возле стыка. Во-вторых, вся работа должна быть очень тщательной и целенаправленной. Крайне желательно, чтобы монтаж производил опытный человек, так как новичку такая работа может не под силу.
Установка осуществляется следующим образом.
- Сначала стык герметизируется шпулькой.
- Труба вставляется в фитинг до упора. Это нужно для того, чтобы пломба не вышла из строя.
- Отчеканена монета. Нужно сделать несколько витков и каждый виток чеканить по всему кругу.
- После штамповки шов необходимо покрыть цементным раствором.
Можно чеканить простой отверткой.
Важно! Не пренебрегайте клеймением пломбы. Если ограничиться цементным раствором, соединение прослужит недолго. Через некоторое время может течь.
Стальные муфты
Стальные муфты очень популярны. С их помощью можно соединять элементы трубопровода, а также устранять свищи, трещины и другие подобные повреждения.
Муфты стальные могут применяться не только при монтаже трубопровода, но и при его ремонте
Данные изделия делятся на два типа: резьбовые и компрессионные.
Резьбовые соединения
Резьбовые соединения представляют собой простейший цилиндр, имеющий резьбу. С помощью этой резьбы фиксируются и компоненты трубопровода. Фитинг обеспечивает высокую надежность, а при установке можно не бояться повредить изделие — оно достаточно устойчиво к механическим воздействиям. Недостаток таких деталей один – если их использовать на холодной воде, со временем под воздействием конденсата нити слипаются между собой, что значительно усложнит возможную разборку в будущем. Чтобы избежать таких последствий, арматуру изготавливают из чугуна или латуни – она не подвержена таким явлениям. Установка проста – достаточно вкрутить два отрезка трубы в резьбу соединителя.
Бывает, что при монтаже и демонтаже невозможно провернуть трубу. В этом случае используйте специальные муфты с уводом.
Такие соединения устанавливаются в следующих шагах.
- Контргайка и муфта должны быть навинчены на длинную резьбу кражи.
- Короткая резьба должна быть ввернута в соединительный клапан, другой штуцер и т.п.. П. Обернуть соединение льняной тканью.
- Далее нужно намотать наружную резьбу трубы со стороны длинной нити кражи.
- Необходимо загнуть на трубе муфту на длинной нити кражи.
- После муфты контргайка отгоняется. Здесь тоже необходимо обмотать соединение полотном.
В результате получается надежное и прочное соединение стального трубопровода.

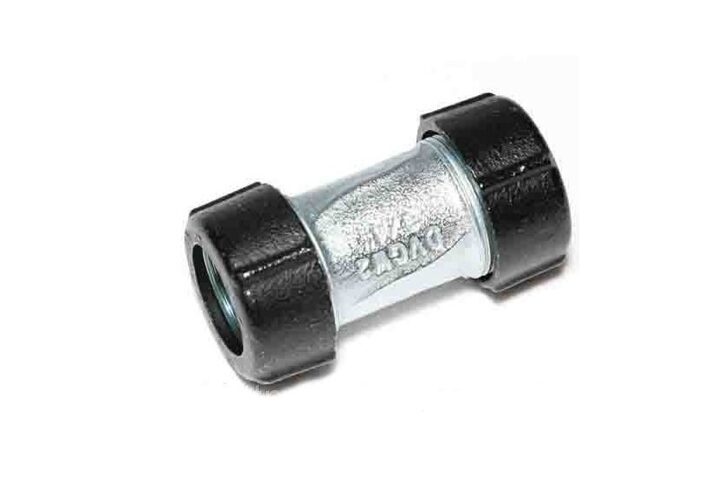

Компрессионные фитинги
Такие соединители являются универсальным решением в тех случаях, когда на трубе нет резьбы, или она сгнила, или нарезать ее нецелесообразно. Правильно установленная такая арматура обеспечит высокую герметичность соединения.
Компрессионные муфты устанавливаются в тех случаях, когда нет возможности использовать резьбовой фитинг
Как и для других трубных муфт, существует множество типов компрессионных деталей, что позволяет использовать фитинг как переходник с одной диаметр или материал на другой. кроме того, соединители из компрессионной стали могут иметь резьбу с одной стороны для соединения клапанов, труб с резьбой и т. д. d.
Такую фурнитуру также часто называют Гебо.
Установка в этом случае осуществляется достаточно быстро. Еще одним преимуществом таких изделий является то, что соединение легко разобрать в любой момент.
Они устанавливаются следующим образом.
- Необходимо срезать резьбу с трубы (для случаев, когда резьба повреждена и нельзя использовать резьбовой фитинг).
- Очистить участок трубы в месте предполагаемого стыка от краски и прочего.
- Затем наденьте детали фитинга в следующем порядке: нажимная гайка (на трубу), обжимное кольцо (конус на гайку), прижимное металлическое кольцо, резиновое кольцо (конус на гайку), корпус муфты (на трубу). Не нужно запрессовывать трубу в фитинг до упора, лучше оставить небольшой запас – около 5 мм.
- Затяните накидную гайку. Удерживайте корпус разъема одним ключом, а другим затяните гайки.
После установки необходимо проверить, не протекает ли он или стык. Если это произошло — значит, поверхность была плохо очищена и в этом стыке нет герметичности.
Такие соединения очень удобны при ремонте старых трубопроводов. Дело в том, что сварка в этом случае может оказаться недолговечным решением: в результате сварки неисправность может проявиться в другом месте.
