Где плюс где минус на сварочном аппарате: Полярность при сварке инвертором: прямая или обратная

Как правильно подключить инвертор — плюсом на электрод или минусом

Содержание статьи:

Как правильно подключить инвертор — плюсом на электрод или минусом

Многие из начинающих сварщиков не знают, что инвертором можно варить по-разному. Они так до сих пор и используют, стандартное подключение — плюс на электрод, а минус на металл.

Однако если подключить инвертор по-другому, к минусу электрод, а к плюсу металл, то можно добиться лучшего углубления сварочного шва. Простыми словами, при таком подключении инвертора, основная температура будет приходиться на металл, в результате чего заготовка прогреется лучше.

Ну и, наоборот, при «стандартном» подключении инвертора, когда электрод подсоединяется к плюсу, а металл к минусу, удастся не прожечь тонкую заготовку. Как это работает и в чем смысл? Как правильно подключить инвертор, плюсом на электрод или минусом? Читайте в этом обзоре.

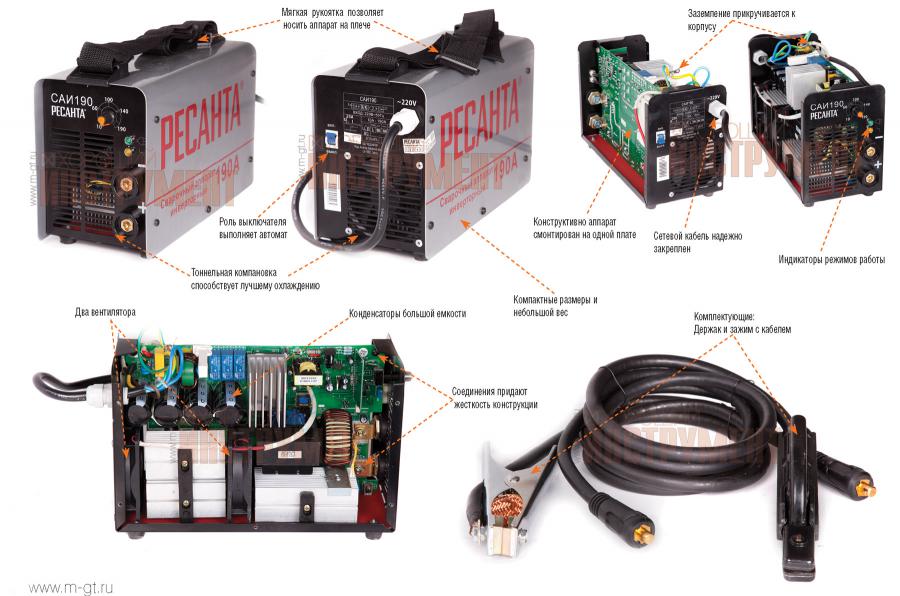

Подключение сварочного инвертора — плюс и минус

Как было сказано выше, многие начинающие сварщики не уделяют должного внимания полярности при сварке инвертором. А если быть точнее, то некоторые и вовсе про неё ничего не слышали.

В результате этого возникает масса проблем — тонкий металл быстро прожигается, а толстый, наоборот, недостаточно проплавляется. Просто попробуйте поэкспериментировать при подключении инвертора.

Для начала подсоедините держак к плюсу аппарата, и начните варить, а затем подключите инвертор, наоборот, держателем к минусу. Вы обязательно почувствуете разницу.

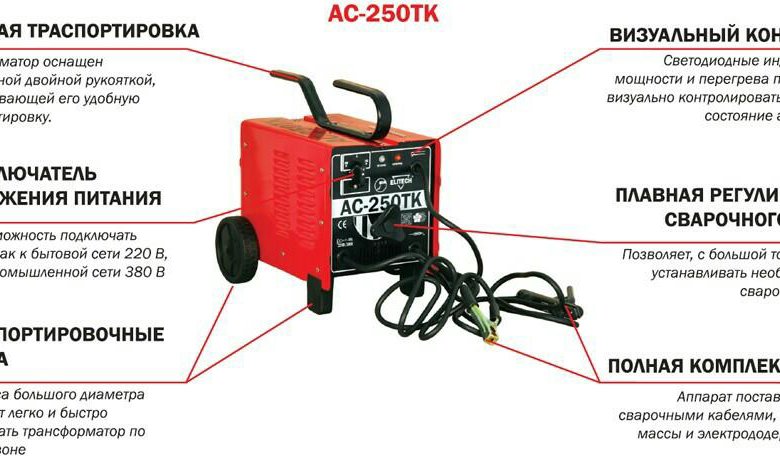

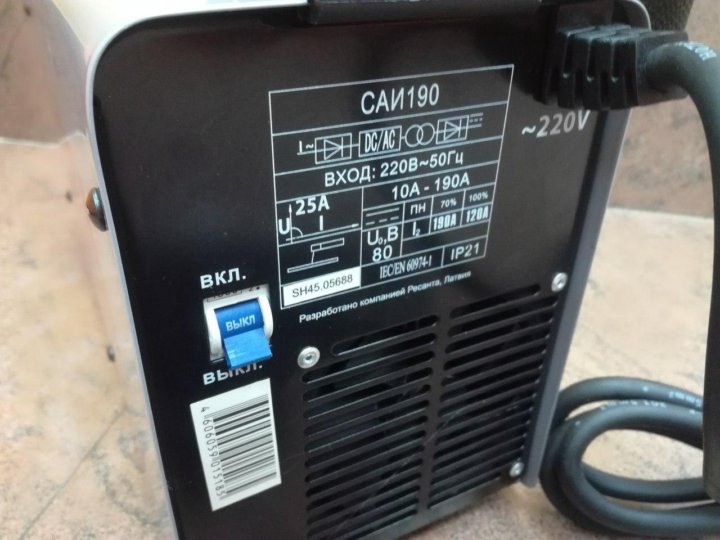

Все дело в полярности, поскольку сварочный инвертор в отличие от трансформатора переменного тока, выдаёт постоянный ток. И если на трансформаторных аппаратах такой разницы в подключении кабелей нет, то вот при сварке на постоянном токе, она ещё как есть, и, причём существенная.

Обратная полярность инвертора

В данном случае речь идёт о стандартном подключении сварочного аппарата. То есть, держатель с электродом подсоединяется к плюсовой клемме инвертора. Таким образом, есть возможность варить на обратной полярности. Что это даёт?

Во-первых, уменьшается разбрызгивание металла. Во-вторых, тонкий металл, менее 2 мм, толщиной, практически не прожигается, если выдерживать очень короткую дугу и использовать электроды подходящего диаметра, не более 2-3 мм.

Многие металлы, которые не терпят перегревания, варят именно на обратной полярности. Например, нержавейку.

Прямая полярность инвертора

В данном случае, держатель электрода подсоединяется к минусовой клемме, а масса к плюсовой. Таким образом, появляется возможность хорошо проварить толстый металл, углубить корень сварочного шва и добиться более качественного соединения.

При это важно знать, что основная часть тепла, будет приходиться на металл при сварке. В результате уменьшиться расход электродов, чем на прямой полярности. Связанно это с тем, что на обратной полярности, температура на кончике электрода больше, чем на прямой полярности, поэтому и сгорание электродов происходит быстрей.

---

---

Поделиться в соцсетях

плюс на электрод или минус?

Содержание:

Подключение сварочного аппарата: плюс на электрод или минус

При подключении сварочного аппарата, плюс можно подключить как к электроду, так и к металлу. Зачастую начинающие сварщики пренебрегают или не знают, что такое прямая и обратная полярность, и как её можно использовать.

Сварка постоянным током может осуществляться на обратной и прямой полярности. В первом случае к электроду подводится плюс, а к металлу минус от сварочного аппарата. При сварке на прямой полярности, все, наоборот — к электроду подсоединяется минус, а к металлу плюс.

Как влияет полярность на сварку электродом

Полярность играет большое значение при сварке постоянным током. Используя обратную и прямую полярность, как два абсолютно разных режима сварки, можно избавиться от проблемы, например, с прожиганием тонкостенных заготовок.

При сварке на конце электрода и поверхности металла образуется катодное и анодное пятно. Температура анодного пятна заметно выше, чем катодного, и составляет почти 4000 градусов. Анодное пятно образуется на плюсе, а катодное на минусе.

Таким образом, меняя полярность подключения сварочного аппарата, можно менять режимы сварки. При сварке на прямой полярности наибольшая часть тепла будет приходиться на металл, а не на кончик электрода. Такое обильное тепловыделение поспособствует лучшему провару и углублению корня сварочного шва.

И, наоборот, там, где нужно не прожечь металл, лучше применять сварку на обратной полярности. В таком случае электрододержатель подсоединяется к плюсовой клемме сварочного аппарата. В результате этого, самая большая температура возникнет на конце электрода, а не на металле.

Сварку на обратной полярности также рекомендуется использовать при работе с нержавейкой, высокоуглеродистыми и легированными сталями. В общем, с теми металлами, которые не терпят перегрева.

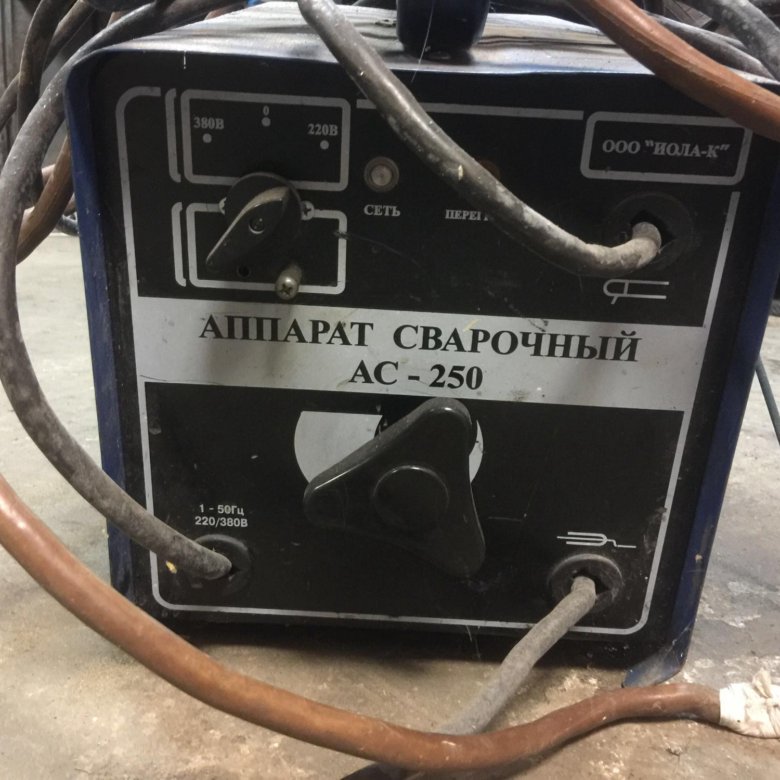

Следует знать. Что соблюдение полярности при сварке переменным током нет. Полярность можно менять только на сварочных аппаратах постоянного тока.

Основные правила сварки постоянным током

Сварка на прямой и обратной полярности это всего лишь режимы, при использовании которых следует принимать во внимание следующее:

• Сварка с использованием постоянного тока считается наиболее аккуратной среди электродной. При сварке постоянным током металл не так сильно разбрызгивается, сварной шов получается ровный и аккуратный;
• В результате разных температур на катодном и анодном пятне, от выбора полярности будет зависеть количество наплавленного металла.

Какая бы полярность при сварке постоянным током не использовалась, правила остаются прежними. Для получения качественного и надежного сварочного соединения очень важно подготовить металл. На нем не должно быть грязи и следов краски.

Перед свариванием заготовки лучше всего будет зафиксировать струбцинами. Также, очень важно выбрать правильную величину сварочного тока, учитывая толщину свариваемого металла и диаметр используемых электродов.

Как подключить сварочные провода

Я всегда мучился вопросом, как правильно подключить провода для сварки. Следует ли подключать заземляющий провод к отрицательной или положительной клемме сварочного аппарата? Куда должен идти провод электрода? Человек может просто усложнять вещи настолько, насколько он хочет.

Многие путаются, разбираясь в соединениях электродуховной сварки. Но скажу вам, позже я понял, что это не так сложно, как кажется.

Вы можете подключить сварочные провода тремя различными способами, называемыми соединением DCEN, соединением DCEP и соединением переменного тока. У каждого соединения есть свои плюсы и минусы. Их следует менять в зависимости от области применения, в которой они используются.

В этой статье я подробно расскажу, как подсоединять сварочные электроды для различных видов сварки.

Давайте сразу же приступим.

SMAW или сварка электродом

Дуговая сварка металлическим электродом, широко известная как электродуговая сварка, является наиболее популярной формой дуговой сварки. Он использует электрический ток (обычно постоянный) для расплавления металлической заготовки и стержня электрода, образуя сварочную ванну. Электрод покрыт слоем флюса, который защищает расплавленный шов от загрязнения посторонними частицами (поэтому она называется дуговой сваркой в ​​среде защитного металла).

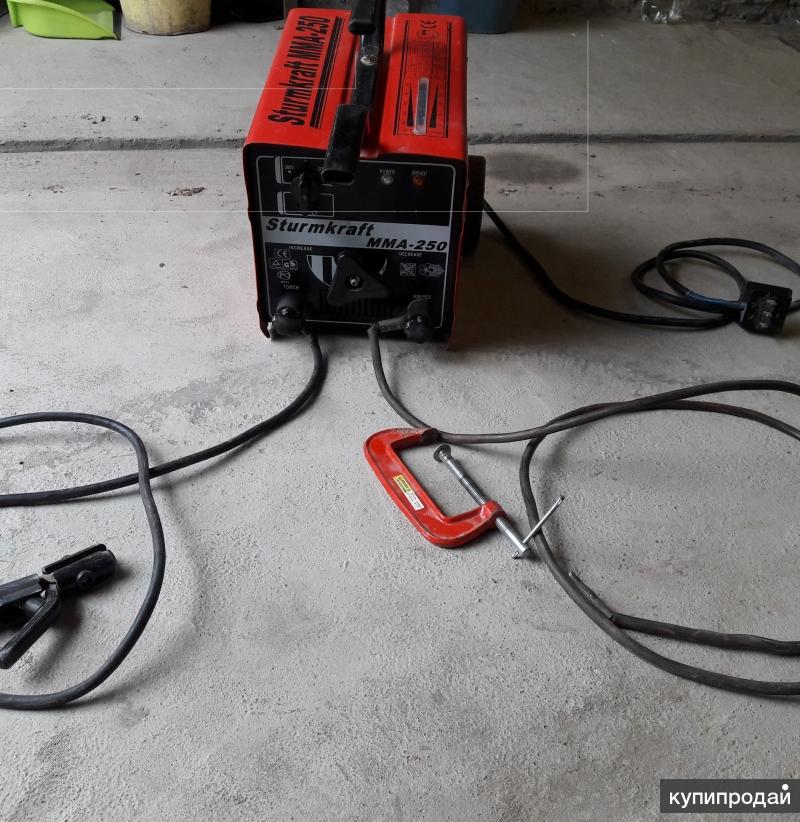

Установка для сварки стержнем

Установка для сварки стержнем состоит из следующего оборудования:

1. Сварочный аппарат
2. Сварочные провода (рабочие кабели)
3. Держатель электрода
4. Заземляющий зажим (рабочий зажим)
5. Сварочный стержень)

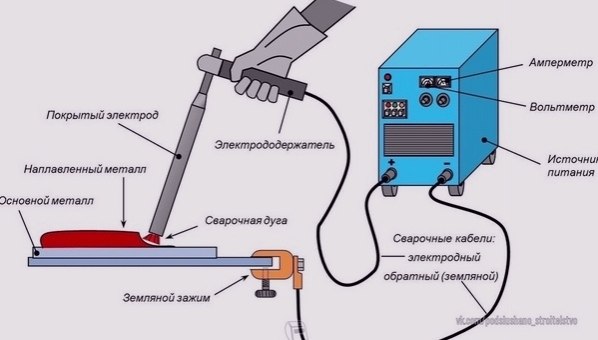

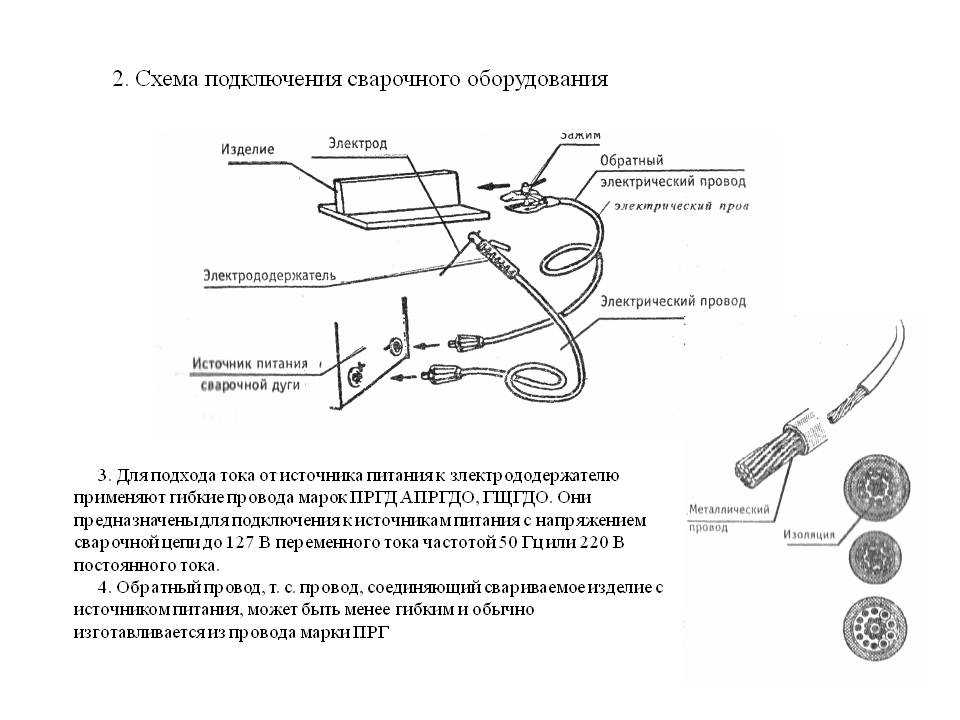

На приведенной ниже схеме показано правильное расположение этих компонентов.

Что такое провода на сварочном аппарате?

Сварочные провода или сварочные кабели, как и другие медные провода, представляют собой электрические проводники, завернутые в изолирующую резиновую оболочку. Эти кабели бывают разного диаметра и длины. Для сильноточных приложений мы используем кабели большого диаметра, так как они имеют меньшее сопротивление току. Точно так же для слаботочных приложений вы можете использовать те, которые имеют меньший диаметр. Все это просто сводится к характеру вашего приложения.

При сварке электродом имеется два типа сварочных проводов: провод электрода и рабочий провод (также называемый заземляющим проводом). Электродный провод соединяет наш сварочный аппарат с электрододержателем. Точно так же провод заземления подключается к заготовке.

Определение размеров сварочных проводов.

Сварочные провода бывают разных размеров. При подключении сварочных проводов для стержневой сварки вы должны очень внимательно относиться к их размеру. Если вы выбрали неправильный кабель, вы не сможете получить желаемый ток и напряжение на сварочной дуге. Следовательно, могут возникнуть такие проблемы, как чрезмерное разбрызгивание и непровар. Иногда, если сила тока падает слишком низко, ваш сварочный аппарат просто не зажигает дугу.

В следующей таблице указаны правильные размеры медных и алюминиевых кабелей для различных значений силы тока при сварке электродом и длины сварочных кабелей.

Например, если ваша заготовка находится примерно в 100 футах от сварочного аппарата, а ваше приложение требует 200 ампер, попросите у своего продавца сварочного оборудования алюминиевый кабель размера 4/0 или медный кабель размера 1. /0.

Шаги по установке проводов для электродуговой сварки

Чтобы правильно подсоединить провода для электродуговой сварки, выполните следующие простые шаги

1. Размещение зажима заземления

Прежде всего, прикрепите зажим заземления в соответствующем месте. Зажим заземления соединяет нашу заготовку с землей через рабочий провод. Вы можете прикрепить его непосредственно к заготовке или к металлическому столу, на котором будет выполняться ваша работа (как показано на рисунке).

2. Подсоедините сварочные кабели к сварочному аппарату

После этого подключите рабочий кабель к отрицательной клемме сварочного аппарата, а электродный кабель к положительной клемме. Вы также можете выполнить соединения, противоположные этому, в зависимости от применения сварки. Позже в этой статье я подробно расскажу об этих соединениях.

Некоторые сварочные аппараты имеют переключатель, который можно щелкнуть, чтобы изменить полярность. В противном случае вам придется вручную поменять местами соединения сварочных кабелей. Прежде чем менять полярность на сварочном аппарате, обязательно выключите его.

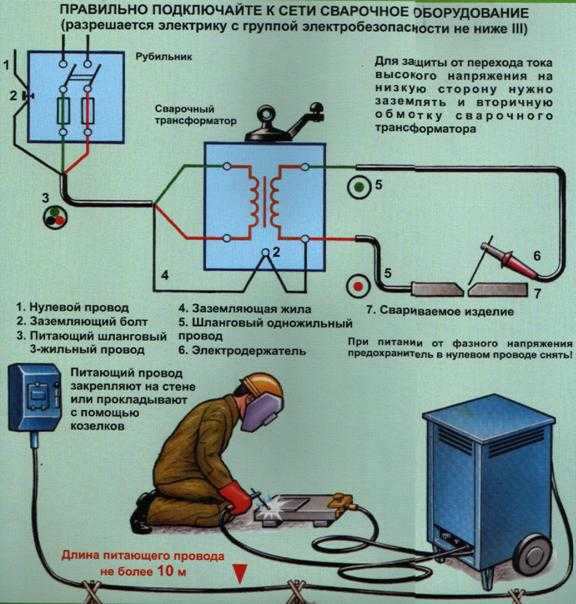

3. Подключите сварочный аппарат к сети

Наконец, подключите аппарат к сети и включите его. Настройте его на соответствующие параметры тока и напряжения в соответствии с вашим сварочным приложением. Вы можете идти.

Три типа сварочных аппаратов: DCEN, DCEP и AC

Многие люди спрашивают меня, является ли электродная сварка положительным или отрицательным заземлением. Ответ на этот вопрос: «ОБА». На самом деле, для сварки электродом вы можете подключить сварочные кабели тремя различными способами.

1. Сварочное соединение DCEP

Для положительного соединения DCEP или электрода постоянного тока (ранее известного как обратная полярность) необходимо подключить электрододержатель к положительной клемме, а заземляющий зажим — к отрицательной. В результате электроны будут течь от заготовки к электроду. Для большинства применений дуговой сварки мы используем установку DCEP. На приведенной ниже диаграмме показана настройка подключения DCEP.

2. Сварочное соединение DCEN

В DCEN или электроде постоянного тока с отрицательной полярностью (ранее известном как прямая полярность) держатель электрода имеет отрицательную полярность, а заготовка — положительную. Следовательно, электроны текут от электрода к положительной детали. На следующем рисунке показана схема подключения DCEN.

3. Подключение переменного тока

При сварке переменным током обычно используется переменный ток частотой 60 Гц. Ток меняет направление каждые 120 ^-й  доля секунды. Таким образом, сварочное соединение переменного тока не имеет полярности, что приводит к равномерному распределению тепла между электродом и заготовкой. Следующая диаграмма иллюстрирует установку для подключения переменного тока.

DCEP и DCEN: какую полярность следует использовать при сварке?

Для большинства применений мы подключаем сварочные провода в соединение DCEP. Тем не менее, сварка стержнем довольно универсальна с точки зрения полярности.

Имейте в виду, что электроны всегда движутся от отрицательной клеммы сварочного аппарата к положительной клемме. Следовательно, в случае DCEP электроны покидают поверхность металла и движутся к электроду, потому что рабочий провод подключен к отрицательной клемме сварочного аппарата. Эти электроны после столкновения с положительным электродом выделяют большое количество тепла. В результате почти две трети сварочного тепла выделяется на электроде, а оставшаяся треть тепла аккумулируется на изделии. Наоборот, при ДКЭН две трети тепла выделяется на свариваемом металле, поскольку электроны перетекают от электрода к основному металлу.

Вы не можете просто случайным образом выбрать любую настройку сварки. Каждое соединение имеет свои области применения и ограничения. Точно так же не все электроды работают как с DCEP, так и с DCEN.

DCEP, как я упоминал ранее, сильно нагревает электрод, что приводит к глубокому проплавлению. Однако скорость осаждения электродов в DCEP ниже, чем в DCEN. Таким образом, он не подходит для сварки тонких листов, поскольку может привести к их разрыву.

С другой стороны, соединение DCEN генерирует меньше тепла на электроде, что обеспечивает меньшее проникновение. Однако скорость осаждения присадочного металла довольно высока по сравнению с DCEP. Если вам нужно сваривать тонкие листы, я предлагаю вам использовать DCEN.

Выбор электрода для разных полярностей

Различные электроды лучше всего работают при разных типах тока. Некоторые из них хороши для постоянного тока, а некоторые для переменного тока. На самом деле, это во многом зависит от типа покрытия электрода. Следующая таблица может пригодиться, чтобы выбрать подходящий для вашего приложения.

Очищающее действие дуги в DCEP

Одним из основных преимуществ DCEP по сравнению с DCEN является его очищающее действие от оксидов.

При дуговой сварке очень важно очистить поверхность металла, чтобы получить хороший сварной шов. Грязь, ржавчина, окислы и другие частицы должны быть удалены. В противном случае эти примеси смешаются с расплавленным металлом, что приведет к слабому сварному шву.

В DCEP лавина электронов движется от основного металла к положительному электроду. Этот поток электронов разрушает непроводящий оксидный слой в металле и по существу удаляет загрязненные частицы из металла, что приводит к прочному сварному шву.

Сварка переменным током и сварка постоянным током

Большинство мощных машин работают на постоянном токе. Некоторые профессиональные сварочные аппараты TIG и SMAW могут работать как на переменном, так и на постоянном токе. Но что лучше, переменный ток или постоянный? Если более 90 процентов времени мы используем постоянный ток, зачем нам вообще нужна сварка переменным током?

Сварка на постоянном токе более плавная по сравнению со сваркой на переменном токе. Посмотрите на следующую форму сигнала для переменного тока. Каждый раз, когда полярность переключается с положительной на отрицательную, наступает момент, когда текущий ток равен нулю (см. красные метки). Из-за этого прерывистого течения тока дуга образуется довольно неравномерно.

Однако в некоторых случаях вы можете предпочесть переменный ток, а не постоянный. Одним из основных преимуществ переменного тока является его способность устранять дуговой разряд. Ваши сварные швы кривые или волнистые? Вокруг сварного шва слишком много брызг? Если «да», ваш сварной шов может страдать от дугового разряда. Переход на переменный ток может избавиться от таких проблем. Тем не менее, сварка на постоянном токе имеет гораздо больше преимуществ, чем на переменном токе.

Сварка электродом Поиск и устранение неисправностей сварочных проводов

Профилактика всегда лучше лечения. Неправильное использование сварочных кабелей может привести к таким проблемам, как малый выходной ток, высокое сопротивление и трудности с зажиганием дуги. Поэтому всегда лучше использовать подходящие кабели и использовать правильную технику сварки. Тем не менее, если из-за неправильного использования кабелей возникают некоторые сложности, это небольшое руководство по устранению неполадок может помочь вам избавиться от этих проблем.

• Выпрямите кабели.
• Убедитесь, что в кабеле нет изгибов или витков, так как это может вызвать индуктивность проводов.
• Кабели более низкого качества могут вызвать проблемы с запуском дуги. Используйте высококачественные кабели.
• Используйте сварочные провода подходящего размера. См. таблицу, представленную выше в этой статье.

Вкратце,

В большинстве случаев дуговой сварки вам необходимо подключить провод электрода к положительной клемме, а провод заземления к отрицательной (подключение DCEP). При подсоединении сварочных проводов следует соблюдать крайнюю осторожность.

Фактически, неправильное подключение кабеля может привести к таким проблемам, как плохое проникновение, плохое нанесение наполнителя или проблемы с дуговым разрядом. Но как только вы понимаете причину, решение кажется вполне очевидным. Удачи вам в ваших сварочных работах.

Безгазовая сварка (MIG) – какова правильная полярность?

Дата: 17-01-2018

Weldclass Academy

Не можете вспомнить, к каким клеммам подключаются горелка и зажим заземления? Провод плохо работает? Плохое проникновение?

Не переживайте — даже самые опытные сварщики могут ошибиться! Если ваша проволока для безгазовой сварки не работает должным образом или имеет плохое проплавление, велика вероятность того, что полярность неверна.

При работе с проволокой для безгазовой сварки – соедините заземление с плюсом, а горелку с минусом, что также известно как «отрицательный электрод постоянного тока» или «прямая полярность».

(Противоположно стандартной сварке MIG с газом, при которой горелка/проволока является положительной, а заземление — отрицательной).



Заземление к положительному (+)

Подсоедините провод заземления к положительному (+) выводу на передней панели сварочного аппарата.







Горелка к отрицательному (-)

Соединения полярности для горелки обычно находятся либо внутри сварочного аппарата (рядом с системой подачи проволоки, как показано ниже), либо на передней панели сварочного аппарата. сварщик.
Обычно имеется короткий провод, который можно подключить как к положительной, так и к отрицательной клемме. Подключите его к отрицательной (-) клемме.



Ищете безотказную беспроводную проволоку…?

Проволока Weldclass Platinum GL-11 ^® оценена тысячами сварщиков как лучшая безгазовая проволока в Австралии!







Этот блог предназначен для помощи:  Какова правильная полярность для сварки MIG без газа? // Куда следует подключать заземляющий провод при использовании безгазовой проволоки MIG?
