Газорегуляторный пункт шкафной ГРПШ-07-2У1 — Цена, технические характеристики, схема.

Описание:

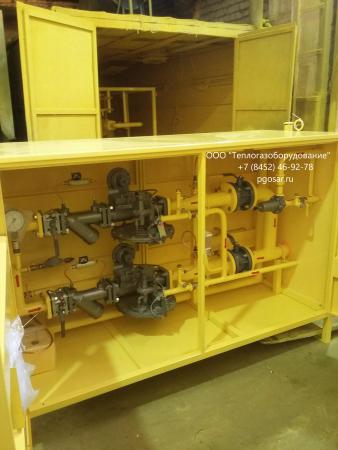

Газорегуляторный пункт шкафной ГРПШ-07-2У1 с основной и резервной линией редуцирования — это комплекс, состоящего из сварной металлической конструкции, представляющей собой шкаф и технологического оборудования находящегося внутри данной конструкции.

ГРПШ 07 2У1 с РДНК 1000 предназначен для понижения входного давления газа, поставляемого через трубу к регулятору давления, после чего, он транспортируется далее по газопроводу к сооружениям или иным объектам, в которых планируется его потребление.

Газорегуляторные пункты с основной и резервной линией редуцирования имеют явное преимущество перед пунктами с одной линией, в случае неисправности, ремонта или планового обслуживания, подача газа не будет прекращена, основная линия перекрывается кранами и газ пойдет по резервной линии редуцирования.

Технические характеристики:

Наименование	ГРПШ-07-2У1
Регулятор давления газа	РДНК-1000
Регулируемая среда	Природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа	0,6
Диапазон настройки выходного давления, кПа	2,0— 5,0
Пропускная способность,м³ /ч, привходном давлении, Мпа:
При Рвх: 0,05 МПа	70
При Рвх: 0,1 МПа	130
При Рвх: 0,2 МПа	280
При Рвх: 0,3 МПа	450
При Рвх: 0,4 МПа	600
При Рвх: 0,5 МПа	700
При Рвх: 0,6 МПа	900
Неравноммерность регулирования, %	±10
Диапазон настройки срабатывания, кПа:
При повышении входного давления, кПа:	1,2— 1,8
При понижении входного давления, кПа:	0,2— 0,5
Клапан предохранительный сбросной	КПС-Н
Давление начала срабатывания сбросного клапана, кПа	2,0— 6,5
Температура окружающего воздуха, °С	-40…+60
Наличие обогрева	без обогрева/с обогревом
Расход системы обогрева,м³ /ч	0,05±15%
Присоединительные размеры:
входного патрубка, мм	Ду 50
выходного патрубка, мм	Ду50
импульса, мм	Ду15
Соединение: входного патрубка, выходного патрубка, импульса	Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР , ТО)	3
Средний срок службы, лет	40
Масса, кг	150

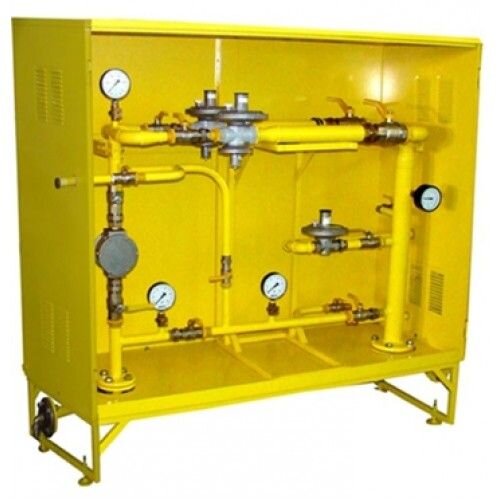

Устройство ГРПШ 07 2У1:

1) Запорная арматура (кран шаровой)

2) Монометр

3) Фильтр газа (с дпд)

4) Регулятор давления газа

5) Резервная линия редуцирования

6) Предохранительный запорный клапан

7) Предохранительный сбросной клапан

По желанию заказчика газорегуляторный пункт может быть оснащен узлом учета газа. Мы поможем подобрать ГРПШ, который будет соответствовать необходимой технологической схеме, пропускной способности, качеству оборудования, материалам и конечно же демократичной стоимости, и оперативным срокам поставки.

Узнать актуальную цену или купить ГРПШ 07 2У1 оптом или в розницу вы можете у наших менеджеров по телефону 8 (8422) 71-97-70 или написав нам на почту [email protected]

Мы изготовим и поставим Вам газорегуляторный пункт согласно Вашим требованиям точно в срок и по самым выгодным ценам.

Газорегуляторный пункт ГРПШ-07-1У1

Одна линия редуцирования и байпас. Рвх=до 0,6 МПа, Рвых=2-5 кПа, Расход газа=до 900 м3/ч

Возможно срочное изготовление газорегуляторного пункта ГРПШ от 7 дней

Функциональная и габаритные схемы могут отличаться от приведенных ниже. Цена зависит от согласованной схемы

ГРПШ-07-1У1 предназначен для редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого по ГОСТ 5542-87.
Газорегуляторный пункт шкафной ГРПШ-07-1У1 представляет собой отапливаемую, рамную сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование.
В конструкции пункта ГРПШ предусмотрена естественная постоянно действующая вентиляция, через жалюзийные решетки, обеспечивающая трехкратный воздухообмен в час.
Пункты ГРПШ-07-1У1 имеют строповочные устройства (места строповки), расчитанные на подъем и погрузку.
В состав пунктаГРПШ-07-1У1 входят :
-фильтр газа
-основная линия редуцирования давления газа.
-резервная линия редуцирования давления газа или байпас.
Пункт ГРПШ-07-1У1 работает следующим образом :
Газ по входному трубопроводу через входной кран, фильтр поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю.
Контроль выходного давления производится выходным манометром.
При повышении выходного давления выше допустимого заданного значения, открывается сбросной клапан, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов, срабатывает предохранительно запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.
На фильтре установлен манометр для определения перепада давления на фильтрующей кассете. максимально допустимое падение давления на кассете фильтра 10 кПа.
В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования (или байпас), где газ по входному трубопроводу через входной кран, фильтр, поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю.
Контроль выходного давления производится выходным манометром.
На основной и резервной линиях редуцирования после входного крана, после регулятора давления предусмотрены продувочные трубопроводы.
Устройство и принцип работы комплектующего оборудования указан в паспортах завода-изготовителя на данное оборудование.
Монтаж пункта ГРПШ должен производиться предприятием, имеющим лицензию на производство данного вида работ, в соответствии с указаниями, приведенными в РЭ, ПБ 12-368-00 и СНиП 2.04.08-87, СНиП 3.05.02-87.

Отгрузка газорегуляторных пунктов ГРПШ-07-1У1 осуществляется всеми транспортными компаниями работающими с крупногабаритными сборными грузами.

Это такие компании как : ПЭК, Деловые линии, Байкал-Сервис, Энергия, GTD (КИТ, Кашалот). Большинство газорегуляторных пунктов отправляется заказчикам через эти транспортные компании.

Упаковка осуществляется в жесткую деревянную обрешетку, мягкую упаковку воздушно-пузырьковой пленкой, стрейч-пленкой с картоном или устанавливаются в паллетный борт. Также возможно использование комбинации типов упаковки для большей сохранности.

При отправке транспортные компании производят страхование груза от повреждения в процессе транспортировки. Страхование производится по дополнительному требованию и предоставлению провозных документов подтверждающих реальную стоимость.



Доставка газорегуляторных пунктов ГРПШ-07-1У1 осуществляется транспортными компаниями по таким городам  как :  Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

В комплект поставки помимо ГРПШ-07-1У1 входят : сертификат соответствия, разрешение на применение, паспорт, габаритная и функциональная схема
