Газораспределительный пункт шкафной ГРПШ-10МС (СИГНАЛ)

Открыть окно

Гарантия производителя

Производитель: ЭПО «Сигнал»

Производство: Россия

Другие товары производителя ➜

Наличие

Тюмень:
ул. Народная, 18Нет
ул. Аккумуляторная 1, стр. 2Нет
ул. Энергетиков, 96Есть

29 000

 ₽

Наличие: 9 шт.

Количество *

Наличие

Тюмень:
ул. Народная, 18Нет
ул. Аккумуляторная 1, стр. 2Нет
ул. Энергетиков, 96Есть

Описание

Газораспределительный пункт шкафной (ГРПШ) – комплекс газового оборудования, спроектированный для понижения высокого или среднего давления газа установленного уровня и его поддержания на постоянном уровне при выходе из системы. В случае превышения или снижения давления на входе в систему сверх установленных значений, происходит срабатывание автоматики, которой оснащён газорегуляторный пункт шкафной (ГРПШ), и подача газа по данному участку газопровода прекращается. Установленный ГОСТ 15150-69, интервал рабочих температур для ГРПШ варьируется в пределах -40ºС…+60ºС – таким образом, их можно использовать в качестве универсального регулирующего и газораспределительного оборудования практически на всей территории РФ.

Кроме этого, газорегуляторный пункт шкафной, выполняет фильтрующие функции, очищая поставляемую по ГОСТ 5442-87 газовую смесь.

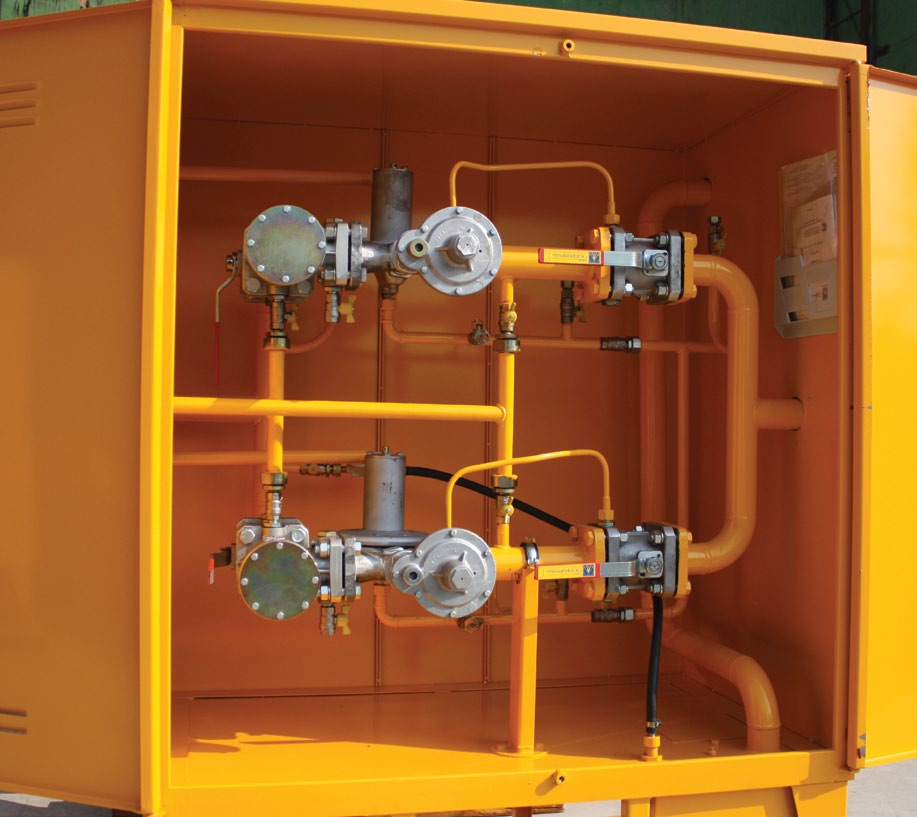

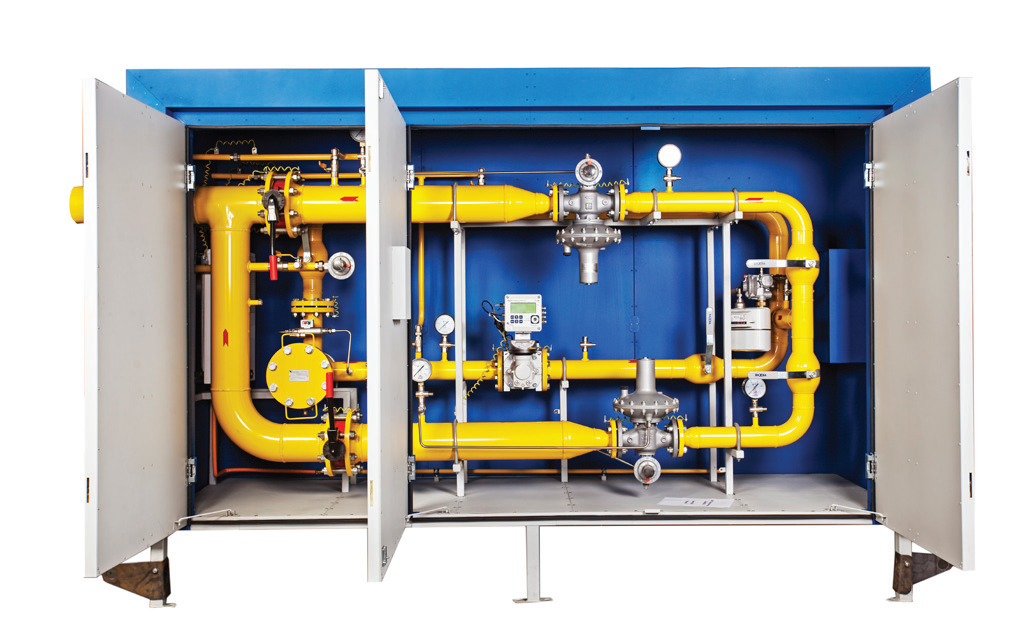

ГРПШ – обшитая стальными листами рамная сварная конструкция с расположенным внутри неё газовым оборудованием, включающим фильтрующий узел. В зависимости от вида потребителей, задач и избранной для неё реализации конструктивной системы, газорегуляторные пункты шкафные, могут содержать основную и резервную линии редуцирования давления газа, параллельные линии редуцирования давления, либо же основную линию с байпасом, причем каждая из схем может быть выполнена с прибором учёта расхода газа. Либо же расходомер может быть исключён из перечня установленного оборудования.

ГРПШ весьма востребованы в газовых сетях потребителей различных видов – системах газоснабжения и газораспределения населённых пунктов, промышленных и коммунальных объектов, многоэтажных домах и группах частных коттеджей и т.п.

Характеристики

Производитель/Марка:

ЭПО «Сигнал»

Производство:

Россия

Масса, кг

10

Регулятор

РДГК-10М

Расход, м³/ч

Давление входное, МПа

Давление выходное, МПа

Написать отзыв

К сожалению, еще никто не оставлял отзыв к этому товару. Будьте первыми!

Газорегуляторный пункт шкафной ГРПШ-10 – ГК «Газовик»

Предприятие-изготовитель:ООО «ЭПО Сигнал»

Технические характеристики ГРПШ-10

Тип регулятора давления газа

 РДГК-10

Регулируемая среда

 природный газ по ГОСТ 5542-87

Температура окружающей среды, °С

 от –40 до +60

Максимальное входное давление, МПа

 0,6

Выходное давление, кПа

 1,5 … 2,0

Давление срабатывания запорного клапана, кПа:



при повышении Рвых

 2,4 … 3,2

при понижении Рвых

 0,3 … 1,0

Давление срабатывания сбросного клапана, кПа

 2,2 … 2,9

Пропускная способность, м

3/ч:



при Рвх=0,05 МПа

 4

при Рвх=0,1 МПа

 8

при Рвх=0,2 МПа

 9

при Рвх=0,3 МПа

 11

при Рвх=0,4 МПа

 13

при Рвх=0,5 МПа

 14

при Рвх=0,6 МПа

 15,5

Масса, кг, не более

 13

Межремонтный интервал (ТР,ТО)

 3

Средний срок службы, до списания, лет

 15

Гарантийный срок эксплуатации, лет
5

Пункт выполнен в виде шкафа, в котором расположен кран и регулятор. В ГРПШ-6 установлен регулятор РДГБ-6 со встроенными ПСК, ПЗК и фильтром. В ГРПШ-10 установлен регулятор РДГК-10 со встроенными ПСК, ПЗК и фильтром.

В ГРПШ-10МС установлен регулятор РДГК-10М со встроенными ПЗК, фильтром и автономный ПСК.

Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для контроля входного и выходного давлений предусмотрены штуцеры для подключения манометра.

Функциональная схема ГРПШ-6 : 1 — входной патрубок Ду15; 2 — кран шаровый Ду 20; 3 — регулятор давления РДГБ-6; 4 — сбросной штуцер; 5, 7 — штуцер для подключения манометра, 6 — выходной патрубок Ду20

Функциональная схема ГРПШ-10, ГРПШ-10 МС:1 — регулятор, 2, 3 — кран шаровый Ду20, 4 — штуцер для манометра входного давления, 5 — штуцер для манометра выходного давления, 6 — выход предохранительного сбросного клапана (за стенку шкафа), 7 — клапан предохранительный сбросной КПС-Н.
