«Газель» самосвал: технические характеристики автомобилей
Среди семейства автомобилей «Газель» модификация с саморазгуржающимся кузовом является довольно востребованной на рынке. Самосвал на базе «Газели» удобно использовать там, где тяжелые машины либо экономически не являются оправданными, либо подъезд на объект затруднен для большегрузной техники.
Газель Самосвал
«Газель-Бизнес»3302 — так называется первая серийная модель автомобиля, выпускаемого Горьковским автозаводом. Дальнейшее развитие идеи саморазгружающегося кузова было реализовано в модели «Газель Некст», или ГАЗ А21R22. Кроме стандартных заводских разработок легкогрузового самосвала, можно встретить и нестандартные решения этого, воплощенные в жизнь частными мастерами, которые изготавливают «Газель» самосвал своими руками, преобразовывая классический автомобиль.
Газель — Бизнес 3302
Вернуться к оглавлению«Газель Бизнес» ГАЗ-3302
Отличием этой модели от традиционной грузовой является то, что вместо классического кузова установлена укрепленная сварная платформа, оборудованная механизмом автоматического подъема. Возможны три варианта разгрузочного механизма, реализованные в разных модификациях автомобиля:
- С задней разгрузкой.
- С боковым наклоном платформы.
- С трехсторонним разгрузочным модулем; при этом смена направления регулируется водителем путем переустановки фиксирующих пальцев в нужное положение.
Модуль управления движением кузова расположен на передней панели в кабине со стороны водителя.
А также производителем реализована модель с удлиненной кабиной, рассчитанной на перевозку шести человек.
Так выглядит ГАЗ-3302 на шесть мест
«Газель» самосвал 3302 «Бизнес» обладает следующими базовыми техническими характеристиками:
- Наименование характеристики Показатель
- Тип двигателя Cummins ISF, турбодизель
Внешний вид двигателя Cummins ISF
- Рабочий объем двигателя, л 2,8
- Мощность двигателя, л. с. 120
- Соответствие мировым стандартам Евро-4
- Система впрыска инжектор
- Тип трансмиссии механическая
- Количество передач 5
- Применяемая колесная формула 4 х 2
- Грузоподъемность, т 1,15
- Масса машины с полной загрузкой, т 3,5
- Габаритные размеры, Ш х В х Д, м 2,35 х 2,1 х 5,3
Однако стоит отметить, что производители гибко подходят к комплектации автомобиля и на рынок поставляются самосвалы, обладающие нестандартными техническими
решениями, в том числе:
- С предустановленным двигателем УМЗ-421647.
- С дополнительной системой подачи метана в качестве топлива.
- Доработанные до стандартов Евро-5 и Евро-6.
- Дополненные механизмом для посыпки дорог в зимний период путем разбрасывания песка.
Двигатель УМЗ-421647
Среди конструктивных особенностей самосвала 3302 можно выделить следующие:
- Гидроусилитель руля.
- Двухконтурную тормозную систему, использующую вакуумный усилитель тормозов, гидравлический привод и передние тормоза дискового типа.
- Зависимый тип передней и задней подвески.
- Наличие стабилизатора поперечной устойчивости.
- Предустановленный дополнительный подрамник под кузов, а также поперечный лонжерон, обеспечивающий устойчивость при передвижении.
Вернуться к оглавлениюТакие характеристики позволяют использовать «Газель» самосвал для выполнения самых разнообразных задач, в том числе для нужд коммунального хозяйства, а также строительных организаций.
«Газель» самосвал на базе «Некст»
Разработчики нового семейства «Газелей Некст» не обошли своим вниманием и саморазгружающиеся машины. Самосвал на базе «Некст» стал одной из разновидностей машин этой линейки.
Так выглядит «Газель» самосвал на базе «Некст»
Основными отличиями от самосвалов серии «Бизнес» стали следующие параметры:
- Укрепленный облегченный кузов за счет использования в основных составляющих алюминиевых сплавов.
- Использование для механизма подъема кузова телескопического гидроцилиндра итальянского производства.
- Новая кабина с улучшенным дизайном и эргономикой, в том числе:
- Подогрев сидения водителя, а также пять положений регулировки наклона кресла.
- Устройство подушек безопасности.
- Наличие бортового компьютера.
- Установка централизованной системы электрозамков и управления стеклоподъемниками.
Вид салона газели «Next»
- Дополнительная антикоррозийная обработка деталей кабины и кузова, что препятствует преждевременному износу металла.
- Установка контрольного регулятора максимального подъема кузова, который блокирует работу механизма путем остановки двигателя.
- Использование джойстика для ручного управления разгрузкой.
- Полноприводная независимая подвеска.
- Трехсторонняя разгрузка в базовом варианте.
Эти конструктивные изменения сделали «Газель» самосвал еще более популярной среди потребителей.
Вернуться к оглавлениюСамосвал «Газель» своими руками
Народный технический гений в России — явление крайне распространенное. Изобрести нечто новое из того, что есть в наличии, для русского человека не составляет особых сложностей. Так уж сложилось исторически. Поэтому многие умельцы легко оборудуют свой обычный автомобиль «Газель» в конструкцию с саморазгружающимся кузовом.

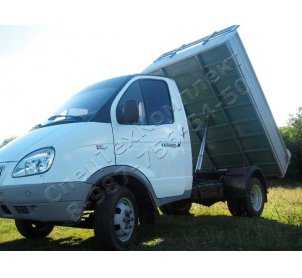

Так выглядит саморазгружающийся кузов на » Газели»
Для понимания того, как сделать самосвал на базе «Газели» рассмотрим основные моменты технологического процесса.
- Для начала работ необходимо демонтировать старые кузовные детали машины и обследовать раму и колесную часть автомобиля.
- Используя дополнительный металл и сварочный аппарат, необходимо обварить основные конструктивные элементы для придания дополнительной жесткости.
- Модернизировать или изготовить новый кузов, используя металлический каркас с укрепленным деревянным настилом.
- Гидравлическое оборудование можно либо изготовить самостоятельно при наличии навыков, либо приобрести в готовом варианте.
- Произвести сборку конструкции с учетом оптимального расположения кузова так, чтобы исключить возможные помехи вращению задних колес.
Однако при внешней простоте процесса переоборудования автомобиля имеются и «подводные камни». Для надежной и долговременной работы машины необходимо учитывать все факторы соотношения нагрузки и используемых материалов. Поэтому к самостоятельному изготовлению самосвала следует приступать, имея соответствующую техническую подготовку.
Таким образом, «Газель» самосвал является интересным и востребованным на рынке автомобилем, который способен полностью решить задачи перевозки небольшого
количества грузов, требующих автоматической разгрузки.
avtomobilgaz.ru
Самосвал ГАЗ — 3302 Газель
Для быстрой транспортировки сыпучих, навалочных и прочих грузов от одного объекта строительства к другому и такого же быстрого процесса погрузочно-разгрузочных работ используется такой вид техники, как самосвалы. И наиболее экономичным вариантом в этой категории являются автомобили Газ (Горьковский автомобильный завод). Так, самосвал Газ 3302 Газель прекрасно адаптирован к суровой дорожной действительности:
- неровностям пути
- топким, скользким и песчаным трассам
- неустойчивым участкам дорог
- загруженности и стесненности
— а также изменчивым погодным условиям различных климатических зон.
Конструкция кузовной части самосвала – бортовая платформа с гидроцилиндром, отвечающим за опрокидывание борта в определенную сторону. Газ 3302 является наиболее функциональным видом самосвалов с трехсторонней разгрузкой (возможностью опрокидывания кузова назад, вправо и влево). Направление регулируется перестановкой крепежных пальцев в определенное положение.
Газ 3302 самосвал имеет достаточно хорошие показатели грузоподъемности для своего класса – до 1,2 тонн. Он также оснащен пескоразбрызгивателем для посыпки тротуаров и дорожек min толщиной 2 метра.
На автомобиле-самосвале Газ 3302 Газель могут устанавливаться 2 типа двигателя:
- УМЗ-4216 (бензиновый)
- Cummins ISF 2.8 S 3219T (дизельный)
В сочетании с широкой колесной базой, это позволяет увеличить показатели проходимости и снизить энергозатраты технического средства, а следовательно, и расходы на его эксплуатацию. К тому же стоимость деталей и комплектующих к автомобилям марки Газ достаточно невелика, а количество сервисных и ремонтных объектов практически не ограничено, что обеспечивает простоту и недороговизну ремонтно-восстановительных работ с данного вида техники.
Газ 3302 самосвал
– спецификацияБазовое шасси ГАЗ-3302
Мощность двигателя, кВт 66,2
Масса груза, перевозимого самосвалом, кг 1150
Масса песка, загружаемого в пескоразбрасыватель, кг 1050
Ширина рабочей зоны при посыпке, м 2
Полная масса автомобиля, кг 3500
Габариты с оборудованием (Д х Ш х В), мм 5300 х 2100 х 400
Габариты с оборудованием (Д х Ш х В), мм 5500(5970) х 2100 х 400
Хотите купить самосвал Газ 3302 Газель без переплаты? Наш ответ заоблачным ценам!
Производственное предприятие «Фаворит Сервис» предлагает своим клиентам особые, скидочные цены на все самосвалы Газ, Маз, Камаз, Hino, Тата, Isuzu и Hyundai.
МЫ НЕ ПОЗВОЛИМ ВАМ ПЕРЕПЛАТИТЬ!
При этом Вы получите технику, полностью соответствующую целям Вашего бизнеса и отвечающую всем современным стандартам качества и безопасности.*
ЗВОНИТЕ нам для предоставления подробной консультации и заказа:
8 (831) 279-45-55 (9.00-18.00, пн-пт, кроме праздников)
*Вся сопроводительная документация прилагается
www.favorit-service.ru
Самосвал ГАЗ 3302 «Газель». Производитель спецтехники НижСпецАвто
Цена самосвалов ГАЗель более чем демократична: найти схожий по техническим параметрам новый автомобиль с самосвальной установкой по той же цене практически невозможно. Именно это их преимущество, пожалуй, и является определяющим моментом их успеха на отечественном рынке грузового транспорта. А кроме того, что также является весьма значительным обстоятельством, для этих грузовиков очень просто купить запчасти, да и прохождение обслуживания, как гарантийного, так и послегарантийного, не вызовет абсолютно никаких сложностей, поскольку официальные дилеры и авторизованные сервисные центры этих машин распространены по всей стране.
Технические характеристики самосвалов ГАЗель, особенно, учитывая весовой класс автомобиля, достаточно, высоки: при максимально допустимой массе транспортного средства в 3 500 кг., он способен транспортировать 1,2 тонны груза, и это при том, что самосвальный кузов имеет больший вес, чем обыкновенная бортовая платформа. Грузовой отсек представляет из себя стальную бортовую платформу, оснащенную гидроцилиндром, который, в зависимости от конструкции кузова, производит опрокидывание платформы в определенную сторону. Например, существуют варианты самосвалов с задней, двухсторонней и трехсторонней разгрузкой
Продажа самосвалов ГАЗель ведется заводом спецтехники и коммерческого транспорта «НижСпецАвто», где и осуществляется их производство. Наше предприятие располагает необходимыми разрешающими документами, в том числе и одобрением типа транспортного средства, на основании которых выдаются ПТС и сертификаты соответствия на выходящие с производства автомобили.
Если Вы решили купить самосвал ГАЗель, обратитесь к одному из наших специалистов отдела продаж, чтобы получить более подробные и актуальные сведения о продукции нашего завода, технических характеристиках различных модификаций грузовиков, точной стоимости автомобилей и сроках их поставки.
nizhspecavto.ru
Самосвал на базе ГАЗели БИЗНЕС ГАЗ 3302
Самосвал на базе ГАЗели БИЗНЕС ГАЗ 3302 — ГАЗ-Восточный Ветер Главная » Модельный ряд ГАЗ » Газель БИЗНЕС » Самосвал на базе ГАЗели БИЗНЕС ГАЗ 3302 Открыть в PDFВерсия для печати A4
Автомобиль-самосвал идеально подходит для вывоза и механизированной разгрузки всякого вида мусора, в т.ч. строительного, и прочих мелкосыпучих грузов. Конструкция платформы позволяет осуществлять трехстороннюю разгрузку, что делает его незаменимым в условиях работы в ограниченных для движения пространствах. Широко применяется транспортными предприятиями при оказании услуг населению и прочей коммерческой деятельности, т.к. может использоваться как бортовой грузовик. Как автомобиль двойного назначения идеально подходит для малого бизнеса при оказании услуг по перевозке различных грузов.
Автомобиль может быть изготовлен с боковой и задней загрузкой. Механизм опрокидывания платформы — гидравлический с приводом от телескопического гидроцилиндра.
Самосвал на базе ГАЗ 3302 – автомобиль, предназначенный для транспортировки и сваливания сыпучих и навалочных строительных грузов. Процесс разгрузки осуществляется механическим сваливанием через боковую, а также заднюю стороны. Широкое использование самосвалов на базе ГАЗели обуславливается высоким уровнем маневренности относительно других грузовых автомобилей за счет своих компактных габаритов.
При установке самосвала на шасси ГАЗ-3302 грузоподъемность составляет 1,4 тонны, так как данный кузов имеет больший вес, чем обычная бортовая платформа. Кузов представляет собой бортовая платформа, оснащенная гидроцилиндром, опрокидывающий ее на 3 стороны. Самосвал на базе ГАЗели изготавливается с трехсторонней разгрузкой. Направление опрокидывания определяется перестановкой крепежных пальцев в нужном положении.
Более того, Вы можете купить самосвал на базе двухрядной ГАЗели. Главное преимущество такого самосвала является, конечно же, возможность размещения 6 человек. При этом грузоподъемность будет составлять около 1 тонны. Благодаря данным характеристикам самосвал на базе ГАЗ-33023 приобрел широкое распространение в коммунальной сфере, а также в области сельского хозяйства, где так важно работать в бригаде.
| Самосвал ГАЗель БИЗНЕС | |
|---|---|
| Масса перевозимого груза, кг | 1400 |
| Направление разгрузки | три стороны |
| Угол опрокидывания платформы назад, град | 50 |
| Угол опрокидывания платформы в бок, град | 45 |
| Объем платформы (с надставными бортами), м3 | 3,45 |
| Габариты автомобиля, (с надставными бортами), мм | 5530/2090/2213 (2258) |
| Способ управления КОМ и краном управления | механический |
| УМЗ-42164 бензиновый | УМЗ-421647 с CNG Битопливный (бензин+метан) | УМЗ-421647 с LPG Битопливный (бензин+пропан) | |
|---|---|---|---|
| Количество цилиндров | 4 | 4 | 4 |
| Система питания | многоточечный впрыск топлива | инжекторный впрыск | инжекторный впрыск |
| Рабочий объем, куб. см | 2890 | 2890 | 2890 |
| Номинальная мощность нетто, кВТ, (л.с.) | 78,5 (106,8) | 73,4 (99,8) при работе на бензине 67,2 (91,4) при работе на компримированном природном газе | 73,4 (99,8) при работе на бензине 73,4 (99,8) при работе на сжиженном нефтяном газе |
Возможные опции:
- Блокируемый дифференциал (входит в базовую комплектацию)
- Панель прибoров «Люкс»
- Кондиционер
- Тормозная система с АБС
- Пакет опций №2
В состав пакета опций №2 входит: противотуманные фары, электрокорректор зеркал, передние электростеклоподъемники, панель приборов «Люкс» (магнитола с кнопками управления на руле и аудиоподготовка), центральный замок передних дверей
ГДЕ КУПИТЬ САМОСВАЛ НА БАЗЕ ГАЗ 3302
Вы являетесь водителем с правами категорией «В», но Вам необходим недорогой маневренный самосвал, не требующий больших затрат на обслуживание? В таком случае нужно купить самосвал на без ГАЗ 3302! В автосалоне «Восточный Ветер» Вы можете купить самосвал ГАЗель совсем недорого! Приходите, наши специалисты непременно помогут сделать Вам грамотный выбор!
Сохраняем данные
Мы Вам обязательно перезвоним!
Ой… Программисты что-то сломали 🙁 Попробуйте чуть попозже!
×
Мы уже набираем Ваш номер!
Ой… Программисты что-то сломали 🙁 Они скоро починят, а пока Вы можете сами набрать нас!
×
Вы были у нас на сайте .
Вы нашли то, что искали?
gaz-vostveter.ru
Самосвал ГАЗ-САЗ-3512 (3302) : Авторегион
БОЛЬШОЙ СКЛАД ТЕХНИКИ В МОСКВЕ! В НАЛИЧИИ С ПТС! ВОЗМОЖЕН СПЕЦЗАКАЗ, ДОРАБОТКА! Модель ГАЗ-САЗ-3512 с трехсторонней разгрузкой на шасси ГАЗ-3302 «ГАЗель» Основное отличие данного автосамосвала от выпущенных ранее в конструкции платформы. Ее борта изготовлены с применением алюминиевой бортовой доски, а настил – из ламинированной фанеры. Не выступающие за габариты платформы запоры удобны в эксплуатации. Применение алюминиевых сплавов облегчает вес платформы, что положительно сказывается на грузоподъемности при незначительном повышении цены. Высота бокового и заднего бортов 400 мм, переднего – 600 мм. Возможно изготовление платформы с высотой бортов 600 мм, а также с надставными бортами.Однако, главная изюминка этого опытного образца заключается в применении минигидростанции для осуществлении подъема платформы. Данная гидростанция импортного производства представляет собой единый блок в составе электродвигателя, стального маслобака, масляного насоса, всасывающего фильтра, гидрораспределителя с предохранительным клапаном.
Питание электродвигателя осуществляется от аккумулятора автосамосвала. Удобство монтажа, малые габариты, высокая надежность делают эту насосную станцию незаменимой для легких самосвалов.
Управление подъемом и опусканием платформы осуществляется при помощи двух кнопок, расположенных на выносном пульте управления.
Установленный ограничитель хода гидроцилиндра отключает электродвигатель при полном подъеме платформы.
Самосвал ГАЗ-САЗ-3512 выполнен на шасси полноприводного автомобиля Газель ГАЗ-3302 и оснащен металлическим кузовом с откидными задними и боковыми бортами. Разгрузка из кузова возможна на три стороны. Привод механизмов самосвала ГАЗ-САЗ на гидравлический. Возможна установка дополнительного оборудования: надставные борта, уплотнители бортов, тент с деталями крепления.
Управление механизмом подъема и опускания кузова электропневматическое, дистанционное, и производится из кабины водителя переключателями, установленными на щитке приборов.
Технические характеристики самосвала ГАЗ-САЗ-3512
Модель ГАЗ-САЗ-3512
Базовое шасси ГАЗ – 3302 «Газель»
Колесная формула 4х2
Колесная база, мм 2900
Тип двигателя УМЗ 4216, Евро 4, бензиновый
Экологический класс 3
Мощность двигателя, кВт 78,5
Контрольный расход топлива при скорости 60 км/ч, л/100км 16
Кабина (число мест, включая водителя) 3
Максимальная скорость, км/ч 100
Полная масса, кг 3500
Снаряженная масса, кг 2100
Масса перевозимого груза, кг 1400
Направление разгрузки три стороны
Угол опрокидывания платформы назад, град 50
Угол опрокидывания платформы в бок, град 45
Внутренние размеры платформы, мм 2791 х 2010 х 616
Объем платформы (с надставными бортами), м3 3,45
Габариты автомобиля, (с надставными бортами), мм 5530 х 2090 х 2213 (2258)
Способ управления КОМ и краном управления механический
crane-region.ru
Самосвал ГАЗ 33027 «Газель» 4х4 от завода «РусАвтоГид»
ГАЗ 33027 с самосвальной бортовой платформой, которая поднимается телескопическим гидроцилиндром, является превосходным транспортным средством для перевозки и выгрузки широкого набора грузов сыпучего характера. Это может быть песок, минеральные удобрения, зерно, грунт, галька, щебень и многое другое. Таким образом, данный грузовик может существенно облегчить решение задач строительным организациям, дорожным и коммунальных службам.
Обладая полным приводом, самосвал ГАЗель 4х4 способен выполнять более внушительный комплекс работ, нежели его аналоги с одной парой ведущих колёс. Автомобиль не затеряется в загородной местности, где с лёгкостью проедет по раскисшей колее и минует неглубокую речку. В то же время, грузовик способен эффективно двигаться и по загруженным улицам крупного мегаполиса, благодаря хорошей управляемости, маневренности и большой зоне остекления кабины, которая дарит водителю «полноразмерную» обзорность.
Полная масса самосвала ГАЗ 33027 не превышает 3500 кг. Это снимает с транспортного средства все ограничения, накладываемые на более тяжёлые грузовики. Кроме того, для управления автомобилем достаточно водительских прав категории B. Под его покатым капотом скрывается дизельный двигатель УМЗ 4216. Это не только мощный, но и экономичный силовой агрегат, ведь средний расход топлива на 100 километров пути составляет примерно 16 литров. В паре с ним взаимодействует 5-ти ступенчатая механическая синхронизированная коробка передач.
Объём надстройки с надставными бортами составляет 3,45 м3. Цена нового самосвала ГАЗель может варьироваться в зависимости от комплектации транспортного средства и количества дополнительного оборудования. Но, несмотря на это, стоимость автомобиля остаётся доступной и демократичной. Позволить себе данный грузовик могут представители малого бизнеса, начинающие предприниматели и частные лица, а не только крупные и давно существующие компании.
Выбор коммерческой техники всегда является довольно сложным делом. Принимая решение купить самосвал ГАЗель в компании «РусАвтоГид», вы гарантируете себе приобретение качественного и надёжного транспорта от проверенного поставщика, с возможностью доставки заказа в любую точку России и оформлением покупки в лизинг или кредит, на привлекательных условиях.
rusavtogid.ru
