ГТ-СМ (ГАЗ-71) и развитие до 34039

ГТ-СМ (ГАЗ-71) и развитие до 34039

Название: ГТ-СМ (ГАЗ-71) (Гусеничный Транспортёр-Снегоболотоход Модернизированный). Базой для создания ГТ-СМ послужил гусеничный транспортёр ГТ-С (ГАЗ-47). Выпускался с 1968 по 1985 годы.

(В названии ГТ-СМ С расшифровывается обычно как снегоболотоход. Можно расшифровать и как Гусеничный транспортёр Средний (груз — 1 тонна) модернизированный, и соответственно ГТТ — как Транспортер Тяжёлый (груз — 2 тонны) В его полном названии тоже написано «снегоболотоход», а в сокращенном буквы С нет. Аналогия: АТЛ-АТС-АТТ (серия машин тех же лет) — Артиллерийский тягач лёгкий-средний-тяжёлый)

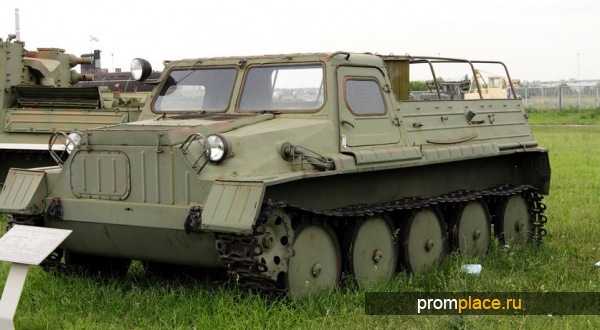

Транспортёр ГТ-СМ представляет собой снегоболотоходную гусеничную машину и предназначен для перевозки личного состава, различных грузов, буксировки прицепов (массой до 2 000 кг), эвакуации раненных и для других потребностей войск в северных районах страны, а так же для перевозки людей и народнохозяйственных грузов. Транспортёр может эксплуатироваться по всем видам дорог и при бездорожье с возможностью преодоления водных преград. Транспортёр рассчитан на эксплуатацию и безгаражное хранение, при температурах окружающей среды от +40 до −50 град.

Армейский тягач ГТ-МУ

Технические характеристики

  • Макс. масса в рабочем состоянии (с заправкой, без груза и экипажа), кг 3 750
  • Макс. масса перевозимого в кузове груза, кг 1 000
  • Макс. масса буксируемого прицепа, кг 2 000
  • Полная масса с нагрузкой и экипажем 2 чел., кг 4 300 — 4 950 (5300)
  • Экипаж, чел. 2
  • Число мест в кузове (десант, чел.) 10
  • Число спальных мест 2
  • двигатель- ГАЗ-71- бензиновый, карбюраторный ЗМЗ-66
  • мощность двигателя, л/с 115
  • (двигатель и 4-х ступенчатая КПП с «раздаткой» — от ГАЗ-66)
  • Топливо бензин А-76, для А-93- необходима поправка октан-корректора на двигателе
  • Макс. крутящий момент, кгс*м 29
  • Удельная мощность в л.с. /т 23,1
  • Габаритные размеры, м:
  • длина 5,39
  • ширина 2,582 (2,585)
  • высота по кабине 1,74 (1,72)
  • Дорожный просвет, м 0,38
  • База, м 3,630
  • Колея, м 2,18
  • Максимальная скорость в км/час:
  • по шоссе 50
  • на плаву 5 — 6
  • Емкость баков 4х75 л (4х 93л)
  • Запас хода по топливу, по шоссе км 400
  • Расход топлива, л/100 км
  • — по шоссе 100—150
  • — по тяжелому бездорожью 200
  • Удельное давление на грунт, кг/кв.см 0,17 (0,187)
  • Брод-1,2 метра
  • Плавает — допустимая ширина водных преград- до 1,5 км. Движитель-гусеницы ( Для достижения паспортной скорости — 5 км/ч- и управляемости на воде- необходима установка впереди штатных гидродинамических щитков. Рассчитан на плавание по спокойной воде. Для входа и выхода на берег необходим пологий спуск- не более 20 град.На быстрых реках из-за большой площади подводного борта его крутит. При подходе бортом к крутому берегу возможен крен и затопление через борт
    )

Машина широко применялась и применяется в районах Крайнего Севера. От предыдущей модели (ГАЗ-47) возможно использование бортовых передач, звездочек, гусениц. При определенных переделках- балансиров с катками и торсионов. Множество вариантов самостоятельной модернизации пользователями (усиление корпуса, увеличение высоты кузова, установка дизеля, в том числе и с воздушным охлаждением, «ленивцев», автономных отопителей/печей — вплоть до попыток установить водометный движитель и кронштейны для подвесного мотора, примитивный штатный комплект специнструмента дополняется приспособлениями- для стягивания отверстий гусениц при их соединении пальцем, для выколачивания и установки пальцев, для установки торсионов и для вынимания обломанных торсионов из торсионной трубы. Несмотря на то, что написано в паспорте, ехать зимой при −30 и ниже в нем холодно (или очень холодно). Проблема решается установкой на зиму вентилятора от ГАЗ-66,лопасти у него загнуты в другую сторону и при том же вращении он не вытягивает теплый воздух через радиаторы из моторного отсека и всей машины, а толкает туда холодный с улицы,и после радиаторов тепло идет в кабину и кузов. То же достигается после ремонта, когда эффективную. но громоздкую штатную систему охлаждения со стоящими сбоку-слева 2 радиаторами, редуктором и 2 вентиляторами заменяют на один радиатор, стоящий перед двигателем, и вентилятор стоит на шкиве помпы, как в автомашине. Но в таком случае- летом в машине жарко.

).

Дальнейшим развитием стали варианты- (в разнообразных сочетаниях):

ГАЗ-3403 Грузоподъемность 1250 кг. Все торсионы- «толстые»(на ГАЗ-71 — только в передней и задней трубе). Двойные лобовые стекла. Увеличены топливные баки с 75 до 93 л, тормозные ленты на главной передаче заменены на более износостойкие, (но сложные в регулировке- пользователи по возможности меняют на ленты старого образца).

I. С разным тентом кузова- 1.Простой тент 2.Северный вариант(двойной, выше обычного, сзади- дверь, такая же, как правая дверь кабины, 4 спальных места в кузове) 3.Жесткий высокий кузов с большой дверью, 4 спальных места.

II. С гусеницей с резино-металлическим шарниром (для установку на обычную машину требуется и соответствующая звездочка). Заявленный ресурс вдвое выше обычной гусеницы со стальным шарниром, но- на морозе ниже −40 резко усиливается износ резины в шарнирах.

III. С автономным отопителем в кузове.

Модификации — 34032-поисково-спасательная(платформа сзади для приема груза на плаву), ГАЗ-34033-для погранслужбы(2 генератора, две группы аккумуляторов), медицинская, ремонтная-(сварочный генератор).

Радикальным новшеством стало долгожданное появление дизельного

ГАЗ-34034 — установка в тот же корпус атмосферного дизеля Д-247. Теперь расход топлива в тяжелых условиях стал 1 л/км, в отличие от «бензинки», у которой он был 2 л/км. Кроме того, дизель Д-247- лишь числом оборотов отличается от тракторного дизеля Д-243 массового выпуска (Беларусь- МТЗ-80) и несравнимо надежнее бензинового ЗМЗ-53/66.

И наконец- завод почти достиг уровня хорошо тюнингованной "частной" машины:

ГАЗ-34036/34037 -(тент2/тент1)- дизель Д-247 и дополнительный задний каток «ленивец»-(соответственно увеличилась длина корпуса (грузового отсека) на 0,6 метра. Раскрой металла при этом старый- как на 71- то есть нарощенная назад часть «лодки» приварена к старой- по месту сварки возможны трещины. Плавучесть корпуса возросла, порожняя машина притапливает нос).

Все эти машины имеют КПП (вместе с раздаточной коробкой) от а/м ГАЗ-66. Так как число оборотов дизеля Д-247 меньше бензинового ЗМЗ-66, на дизельных машинах для достижения той же максимальной скорости были изменены передаточные числа в бортовой передаче и раздаточной коробке КПП.Надежности им это не прибавило. Звездочка стала с 13 зубьями всесто 12.Она надежнее старой- толстые зубья, венец на болтах вместо заклепок. В трансмиссии можно использовать агрегаты от старых моделей.

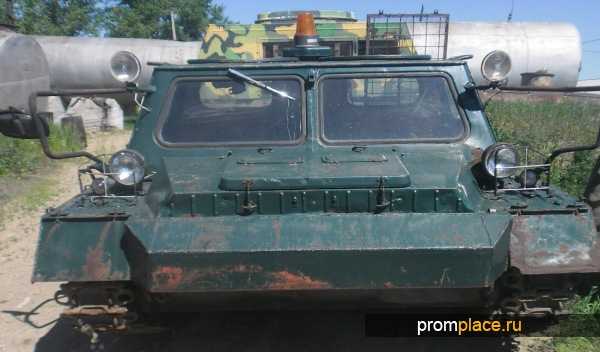

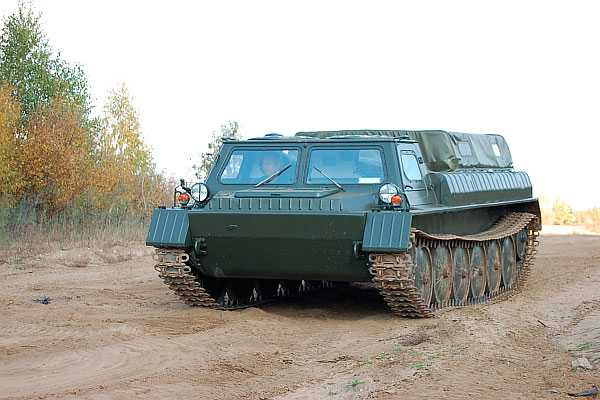

[[ГАЗ-34039]]( НА ФОТО ИМЕННО ОН, А НЕ ГАЗ-71) — выпускаемый сейчас — дизель Д-245 с турбонаддувом (как на ЗИЛ-Бычок). Визуальное отличие от ГАЗ-34037- «грибок» воздухозаборника перенесен на левую сторону. Грузоподъемность-1500 кг. Увеличилась мощность до необходимой. 5-ступенчатая КПП и новая ГП в блоке с раздаткой. Вместо правого переднего бака установлен автономный отопитель.(а.о.- ненадежен, обогревает только кузов. Нет варианта одновременного обогрева двигателя, хотя такие варианты пользователями делаются). Сцепление и КПП (хотя возможно было использовать ее от «Бычка»)- от «Валдая» (ГАЗ-33104 «Валдай»). Отзывы про них плохие.

Все эти модификации от базовой ГАЗ-71 увеличили надежность и автономность машины, но вместе с тем ее вес- до 5,3 тонны и удельное давление на грунт (с 0,17 до 0,21).

Все машины имеют одну и ту же конструкцию корпуса-«лодки», достаточно слабую. После гарантийного пробега ( ГАЗ-71«бензинка»-5000 км, дизельный ГАЗ-34037-8000 км — гарантийный пробег необъяснимо возрос на более тяжелой машине- без изменения конструкции лодки :-)), особенно в горно- таежных условиях — появляются трещины в углах лобовых стекол, в борту моторного отсека, появляется изгиб борта в районе бортовой передачи, отрывается площадка крепления главной передачи. Усиление «проблемных» мест (обязательно — на новой машине — пока не появились трещины) позволяет повысить ресурс «лодки» до 30-40 тыс. км пробега. По-прежнему на всех катках, кроме задних-(408/409), стоят слабые подшипники 208/209. Было бы отлично, если завод наконец внедрил установку «танковых» торсионов- как на МТЛБ- длиной поперек всей лодки, а не половина ширины, как сейчас. Они бы дольше ходили и машина шла бы мягче,ремонт лопнувшей торсионной трубы (лопается обычно в районе шлицевого узла) во многих случаях не требовал бы вынимания дизеля и агрегатов. Кроме того, форма кабины и передней части слаба изначально из-за множества углов.(Форма кабины на 34039К «Ирбис»- как у «Газели» — скорее дань дизайну, чем надежности. Лобовое остекление такого размера просто опасно. Разбить такое стекло на морозе- рисковать жизнью). Однако практика показывает, что завод- монополист не реагирует на потребности пользователей. Все нововведения в конструкции- дизель, ленивцы- сначала делались пользователями.

Параллельно выпускалась для армии бронированная машина минимальных габаритов. Броня ~ 6 мм, от кожухов баков вверх, борт за гусеницей и днище не бронированы- как на обычном вездеходе,ФВУ, бойницы, триплексы. Известны модификации: санитарная- с лебедкой для вытаскивания раненых, химразведка, арт.тягач. Машина чуть ниже, длина меньше примерно на 0,7 метра, вместо 6 катков- 5 катков (как на ГАЗ-47)- и такая же расстановка балансиров (спаренные балансирные трубы, как на ГТТ и ГАЗ-47), баки 93 л. Все агрегаты от ГАЗ-71, только торсионы от ГАЗ-47,соответственно ширина машины меньше на 100 мм Называлась она ГТ-МУ,ГАЗ-3402,ГТ-МУ-1(дизель).Теперь, с дизелем-Д245(наддув) и ленивцем —

ГАЗ-3402Д. Удельное давление 0,24. Очень верткая машина, жесткий живучий корпус, но износ гусениц больше из-за веса.

ГАЗ-73. Данное название встречается на сайтах продавцов применительно к ГТМУ. По каталогам запчастей такой индекс — у топливных баков большого размера (93 л). Такие баки появились одновременно на ГТМУ и ГАЗ-3403. Видимо, в это же время нумерация моделей сменилась на нынешнюю пятизначную.

Ссылки

dic.academic.ru

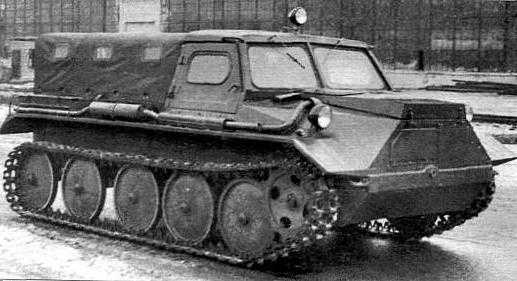

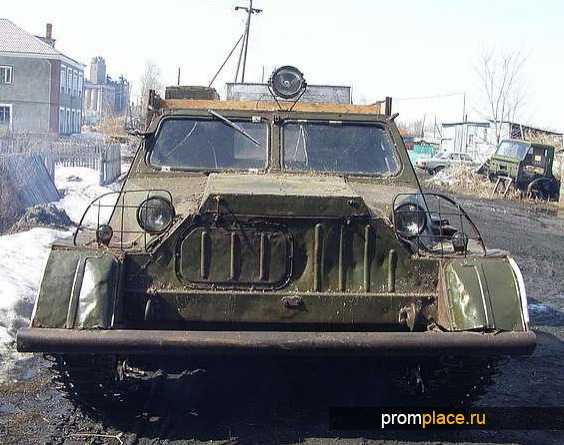

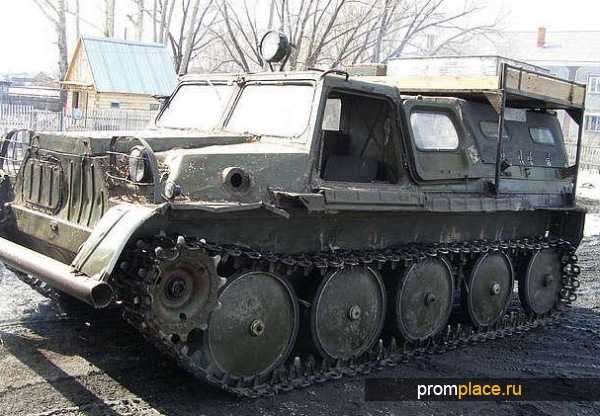

ГАЗ 47 — первый послевоенный гусеничный вездеход

Для дорожных условий нашей страны мощные вездеходы максимальной проходимости являются преимущественным выбором, поскольку значительная часть российских просторов занята непроходимыми топями, арктическими пустынями и другой труднодоступной местностью. Если путь проходит по глубокой раскисшей грязи, которую не под силу преодолеть даже на УАЗ или Hummer, перебраться через нее получится лишь на вездеходах, оснащенных громадными колёсами или гусеничными движителями. Однако и они бессильны перед огромными сугробами или бездонными трясинами. Здесь выручит только уникальный класс техники, который можно назвать «бездорожники» — они пройдут там, где дорог не то, что не было, но и отродясь не будет.


Побуждением к появлению «вездеходной» техники стала война 1941-1945 гг. – она продемонстрировала, как важны машины подобного рода. В 50-е гг. к таким разработкам приступили передовые конструкторские конторы, поскольку кроме военных поставок требовалась специализированная техника для освоения северных районов страны.


В результате в 1954 г. автомобильный завод в городе Горький выпустил первый гусеничный вездеход ГАЗ 47 (ГТ-С), ставший традиционным отечественным плавающим снегоболотоходом с размещенной спереди кабиной, отдельной секцией для силового агрегата и грузовой платформой. При проектировании ГАЗ 47 задействовали особенности производства танков серии Т-60 и Т-70. Грузовой транспортер этой модели производили на заводе вплоть до 1967 г.

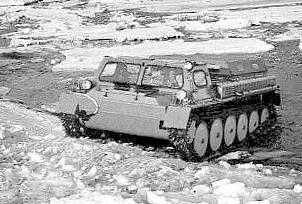

Гусеничная машина отличалась высокой проходимостью



Автозавод три года потратил на разработку этой машины, и не напрасно. Совместными усилиями ведущих конструкторов страны добились того, что ГАЗ 47 имел наибольшую проходимость из всей известной техники. Застрявший в крепкой грязи танк – дело бывалое. Как только он заглубляется по самое днище, гусеницы проскальзывают и теряют сцепление. Этот факт учли конструкторы нового ГАЗа и снизили удельное давление снегоболотохода на почву за счет расширенных в размерах гусениц (до 30 см). Так, у стандартного танка давление на почву достигает 0,95-1,1 кГ/смІ, а у горьковского вездехода массой 3,65 т и грузоподъёмностью 1 т оно не превышало 0,2 кГ/смІ, что давало возможность передвигаться по глубоким сугробам.





Кроме этого, ГТ-С мог перемещаться по спокойной воде в брод до 1,2 м продолжительностью около 1,5 км, двигаться вплавь без дополнительной подготовки, скорость движения по воде при этом регулировалась работой гусениц. При создании модифицированных вариантов пробовали вместо гусениц установить цилиндровые металлические шнеки-поплавки, которые приводились в движение от силового агрегата. Такая модернизация позволяла развивать скорость перемещения по воде до 20 км/ч, но транспортировка по твердой площади была невозможной, что ограничивало функциональные свойства техники.


Для попадания на берег требовался пологий спуск, не превышающий 20є. На бурных реках в связи с широкой поверхностью подводного борта машина теряла устойчивость. В случае приближения бортовой стороной к завышенному берегу появлялся риск возникновения крена и бортового затопления. Вездеход ГАЗ 47 мог преодолеть стену высотой по вертикали до 60 см; ров шириной 1,3 м; склон 60%.


Разработчики учли нюансы тяжелой эксплуатации ГАЗ 47 в сложных арктических дорожных и погодно-климатических условиях и наделили его высокой работоспособностью и надежностью. Это выразилось в безотказной работе вездехода в Антарктиде в 1959–1960 гг. Тягач ГТ-С изначально был предусмотрен для работы и безгаражного использования в Северных, Сибирских, Дальневосточных районах и в Центральной Азии при температурных параметрах в пределах +40…50 єС. Допускалась транспортировка вездеходов авиацией с использованием Ан-12 и Ил-76.



Технические и эксплуатационные характеристики вездехода



Отличные технические характеристики ГАЗ 47 обусловили его высокую востребованность не только в военной отрасли, но и в строительстве, геологическом разведывании, работе на нефтегазопроводах, ЛЭП, при проведении поисковых и спасательных операций, буксировании прицепов массой до 2 т, а также в полярных научно-исследовательских работах. В связи с этим производство 47-й модели наладили на многих машиностроительных предприятиях.







Среди характерных конструктивных параметров ГАЗа следует выделить переднее размещение ведущих колёс и силового отсека с узлами трансмиссии. Тягач ГАЗ 47 оснащался цельным стальным кузовом, включающим помимо моторного отсека, 2-дверную кабину (на двух членов экипажа и 10 человек десанта для размещения в кузове) и открытую площадку для грузов с откидным тентом, который поддерживался каркасом из 4-х дугообразных конструкций. Обогрев кабины в зимний период осуществлялся работой тепловентилятора от ГАЗ-66, его лопасти имели загнутую в противоположную сторону форму, благодаря чему при вращении они не выталкивали через систему радиаторов из кабины нагретый воздух, а засасывали туда наружный холодный, который нагревался от радиаторных печей.


Расположение площадки для грузов максимально низко на уровне пола дало возможность уменьшить вес 47-го, увеличить его устойчивость и минимизировать габариты, которые в итоге составили: 4,9 м в длину, 2,4 м в ширину и 2 м в высоту. Клиренс подняли до 40 см над дорогой.


Вездеход ГАЗ 47 имел бензиновый, 6-цилиндровый, 4-тактный карбюраторный силовой агрегат марки ГАЗ-61 мощностью 85 л.с., а также топливно-смазочную и охладительную аппаратуру, обеспечивающую его работу. Мотор соединялся с ручной КПП, состоящей из 4-х передних и 1-й задней передач. Экипаж располагался непосредственно за ним; за бригадой вплоть до кормы размещался грузовой отсек с тентом из брезента и окошками с трех сторон. Запуск мотора производился электрическим стартером от аккумуляторов 24 В, а также пневматикой из баллонов.


Для качественной передачи энергии на всех звеньях размещались по паре ребордных и одному коническому преобразователю крутящего момента с блокировочным дифференциалом. Контакт трансмиссионных узлов между собой обеспечивался карданами с промежуточными подпорами и компенсирующими муфтами.





Ходовая часть торсионного типа, представляла собой 5 опорных катков из усиленного каучукового материала с добавлением минеральных веществ, способствующих умножению эксплуатационных параметров, а также гусеничной передачи и ведущего колеса с двух боков тягача.


Наибольшая скорость, которую развивал тягач ГАЗ 47, составляла: 35 км/ч по дороге с твердым полотном, 4 км/ч вплавь и 10 км/ч по снеговым заносам. Продолжительность движения с запасом горючего – 400 км.


В ходе работ по усовершенствованию эксплуатационных характеристик снегоболотохода ему на смену пришла ГТ-СМ с удлиненным шасси и 6-тью опорными катками, усиленным V-образным восьмицилиндровым бензиновым мотором марки ГАЗ-71 мощностью 115 л.с. Эти технические показатели позволили технике быстрее передвигаться по суше и воде. Увеличенный размер гусениц уменьшил давление на дорогу, что улучшило проходимость по снежной и болотистой местности.


В дальнейшем на базе вездехода было разработано и выпущено большое количество модификаций для военно-разведывательных и гражданских целей, а объем экспериментально-испытательных экземпляров невозможно перечислить.













promplace.ru

Вездеход ГАЗ-71 | Модельный блог

  • Разместил sergey
  • Дата: 23 сентября 2013 в 17:45

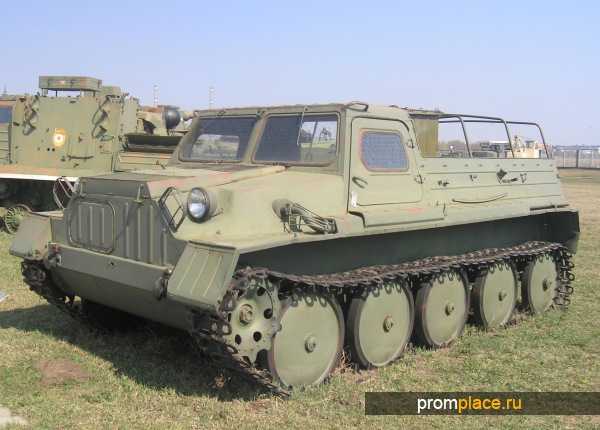

Представляю Вам Walkaround из 52 фото вездехода ГАЗ-71 ГТ-СМ из экспозиции Технического музея имени К.Г. Сахарова в городе Тольятти.

ГТ-СМ — Гусеничный Транспортер — Снегоболотоход Модернизированный. Он был создан на базе гусеничного транспортера ГАЗ-47 (ГТ-С). Эта машина может эксплуатироваться по всем видам дорог и при бездорожье. Она способна преодолевать водные преграды по спокойной воде до 1,5 км. Вездеход ГАЗ-71 может эксплуатироваться и рассчитан на безгаражное хранение, при температурах окружающей среды от +40 до −50 град. Транспортер ГАЗ-71, как и ГАЗ-47 (ГТ-С), разработан для использования в жестких климатических и дорожных условиях. Он предназначен для перевозки людей и грузов, буксировки прицепов (массой до 2 000 кг), для использования как военных целях, так и в народном хозяйстве. Дальнейшим развитием транспортера стал вездеход ГАЗ-3403. У него, в отличие от предыдущей модификации, увеличилась грузоподъемность до 1250 кг, установлены двойные лобовые стекла, увеличена емкость топливных баков до 93 л. Транспортёр выпускался на Горьковском автозаводе с 1968 по 1985 гг.

Фото вездехода ГАЗ-71 (ГТ-СМ), сделаны 29 августа 2013 года. Судя по описаниям найденным в Сети, здесь представлена поздняя версия транспортера ГАЗ-3403. Еще добавлю, что некоторые фото пришлось подчистить в графическом редакторе, так как не особо далекий наш соотечественник на стекле оставил не цензурную надпись. Но я думаю, на общем качестве фотоматериала это не скажется. К сожалению, на сколько я знаю, на сегодняшний модель этого известного вездехода не выпускается ни в одном из масштабов. Будем надеяться, что в ближайшем будущем, модель вездехода ГАЗ-71 будет выпущена кем-либо из производителей масштабных моделей. Стоит надеяться, что данные фото помогут при разработке модели, а в дальнейшем, и при постройке ее моделистами.

Технические характеристики ГАЗ-71 (ГТСМ):
Длина: 5390 мм
Ширина (по гусенице): 2582 мм
Высота по кабине : 1740 мм
Дорожный просвет (клиренс): 380 мм
Колея: 2180мм
База: 3630мм
Масса вездехода(с заправкой, без груза и экипажа):3750кг
Максимальная скорость:
— по шоссе – 50 км/ч
— наплаву – 5-6 км/ч
Запас хода по топливу: 400км
Расход топлива по шоссе 100—150л/100 км
Вместимость: Экипаж 2 человека и 10 мест в кузове
Грузоподъемность:
Максимальная масса перевозимого груза в кузове груза: 1000кг
Максимальная масса буксируемого прицепа: 2000кг

Рубрика: Walkaround

hobby-models.ru

ГУСЕНИЧНЫЙ ТРАНСПОРТЕР ГАЗ-71 — Февраль 1973 года

  • Онлайн
    • Архив
    • Форум
    • Wiki
    • Купи авто
    • Реклама
  • Издания
    • Журнал “За рулем”
    • Газета “За рулем – Регион”
    • Журнал “Купи авто”
    • Журнал “Мото”
    • Журнал “Рейс”
    • Книги, Каталоги
    • Подписка
  • Товары и услуги
    • Интернет магазин
    • Товары ЗР
    • Реклама
    • Турбюро
  • Реклама
  • Подписка
  • Архив
  • Форум
  • Wiki
  • Купи авто
  • Войти
  • Анонсы
  • Издания
    • За рулем
    • Газета «За рулем — Регион»
    • Купи авто
    • Мото
    • Рейс
  • За рулем
  • Газета «За рулем — Регион»
  • Купи авто
  • Мото
  • Рейс
  • Книги и каталоги
    • Новинки
    • Популярная литература
    • Техническая литература
  • Марки и модели
    • Все марки
    • Acura
    • Alfa Romeo
    • Alpina
    • Aston Martin
    • Audi
    • BAW
    • Bentley
    • BMW
    • Brilliance
    • Bristol
    • Bugatti
    • Buick
    • BYD
    • Cadillac
    • Caterham
    • Changan
    • Chery
    • Chevrolet
    • Chrysler
    • Citroen
    • Cord
    • Dacia
    • Daewoo
    • Daihatsu
    • Delahaye
    • Derways
    • DFM
    • Dodge
    • Eriba moving
    • FAW
    • FBS
    • Ferrari
    • FIAT
    • Fisker
    • Ford
    • Freightliner
    • Geely
    • GMC
    • Great Wall
    • Grinnall
    • Gumpert
    • Hafei
    • Haima
    • Hino
    • Honda
    • Horch
    • Hummer
    • Hymer
    • Hyundai
    • Infiniti
    • International
    • Iran Khodro
    • Isuzu
    • Iveco
    • JAC
    • Jaguar
    • Jeep
    • Jinbei
    • Kamaz
    • KIA
    • Lamborghini
    • Lancia
    • Land Rover
    • LDV
    • Lexus
    • Lifan
    • Ligier
    • Lincoln
    • Lotus
    • Luxgen
    • Mahindra
    • Man
    • Maserati
    • Maybach
    • Mazda
    • Mercedes-Benz
    • Mercury
    • MG
    • Mini
    • Mitsubishi
    • Morgan
    • Nash Ambassador
    • Nissan
    • Noble
    • Opel
    • ORCA
    • Pagani
    • Pegaso
    • Perodua
    • Peugeot
    • Piaggio
    • Pininfarina
    • Polaris
    • Pontiac
    • Porsche
    • Proton
    • Renault
    • Rolls-Royce
    • Rover
    • SAAB
    • Saleen
    • Samsung
    • Saturn
    • Scania
    • Scion
    • SEAT
    • Setra
    • Shuanghuan
    • Skoda
    • Smart
    • Spyker
    • Ssang Yong
    • Steyr
    • Strathcarron
    • Studebaker
    • Subaru
    • Suzuki
    • TATA
    • Tianma
    • Tianye
    • Toyota
    • Tucker
    • Venturi
    • Volkswagen
    • Volvo
    • Vortex
    • Westfield
    • Willys
    • Xin Kai
    • YAMAHA
    • Zxauto
    • Богдан
    • ВАЗ
    • Валдай
    • ВИС
    • Волжанин
    • ГАЗ
    • ГолАЗ
    • ё-мобиль
    • ЗАЗ
    • ЗИЛ
    • ЗИС
    • ЗМЗ
    • ИЖ
    • КАВЗ
    • Комбат
    • КРАЗ
    • ЛиАЗ
    • МАЗ
    • Москвич
    • ОКА
    • ПАЗ
    • РОАЗ
    • Сталкер
    • ТагАЗ
    • Тигр
    • УАЗ
    • Урал
  • Поиск
  • Анонсы
  • За рулем
  • Газета «За рулем — Регион»
  • Купи авто
  • Мото
  • Рейс
  • Книги и каталоги
  • Марки и модели
  • Поиск
ЗР 1973
  • ЗР 2018
  • ЗР 2017
  • ЗР 2016
  • ЗР 2015
  • ЗР 2014
  • ЗР 2013
  • ЗР 2012
  • ЗР 2011
  • ЗР 2010
  • ЗР 2009
  • ЗР 2008
  • ЗР 2007
  • ЗР 2006
  • ЗР 2005
  • ЗР 2004
  • ЗР 2003
  • ЗР 2002
  • ЗР 2001
  • ЗР 2000
  • ЗР 1999
  • ЗР 1998
  • ЗР 1997
  • ЗР 1996
  • ЗР 1995
  • ЗР 1994
  • ЗР 1993
  • ЗР 1992
  • ЗР 1991
  • ЗР 1990
  • ЗР 1989
  • ЗР 1988
  • ЗР 1987
  • ЗР 1986
  • ЗР 1985
  • ЗР 1984
  • ЗР 1983
  • ЗР 1982
  • ЗР 1981
  • ЗР 1980
  • ЗР 1979
  • ЗР 1978
  • ЗР 1977
  • ЗР 1976
  • ЗР 1975
  • ЗР 1974
  • ЗР 1973
  • ЗР 1972
  • ЗР 1971
  • ЗР 1970
  • ЗР 1969
  • ЗР 1968
  • ЗР 1967
  • ЗР 1966
  • ЗР 1965
  • ЗР 1964
  • ЗР 1963
  • ЗР 1962
  • ЗР 1961
  • ЗР 1960
  • ЗР 1959
  • ЗР 1958
  • ЗР 1957
  • ЗР 1956
  • ЗР 1955
  • ЗР 1954
  • ЗР 1953
  • ЗР 1952
  • ЗР 1951
  • ЗР 1950
  • ЗР 1949
  • ЗР 1948
  • ЗР 1947
  • ЗР 1946
  • ЗР 1945
  • ЗР 1944
  • ЗР 1943
  • ЗР 1942
  • ЗР 1941
  • ЗР 1940
  • ЗР 1939
  • ЗР 1938
  • ЗР 1937
  • ЗР 1936
  • ЗР 1935
  • ЗР 1934
  • ЗР 1933
  • ЗР 1932
  • ЗР 1931
  • ЗР 1930
  • ЗР 1929
  • ЗР 1928
№2
  • №1
  • №2
  • №3
  • №4
  • №5
  • №6
  • №7
  • №8
  • №9
  • №10
  • №11
  • №12
ГУСЕНИЧНЫЙ ТРАНСПОРТЕР ГАЗ-71
  • К обзору номера
  • 0 — ОБЛОЖКА НОМЕРА
  • 0 — ПОДВИГУ НА ВОЛГЕ — 30 ЛЕТ
  • 1 — НАДЕЖНЫЙ щит РОДИНЫ
  • 2 — БЕССМЕРТНЫЕ КИЛОМЕТРЫ
  • 4 — опыт И поиск
  • 6 — Воспитанники ДОСААФ — в армии
  • 6 — Возвращаясь к напечатанному
  • 6 — Передовики оборонного Общества
  • 7 — Спорт—это воспитание
  • 8 — ГУСЕНИЧНЫЙ ТРАНСПОРТЕР ГАЗ-71
  • 10 — УНИВЕРСАЛЬНАЯ «ВОЛГА»
  • 12 — Новости, события, факты
  • 13 — СПРАВОЧНАЯ СЛУЖБА
  • 14 — АВТОМОБИЛИ ДЛЯ СЕВЕРА
  • 16 — «КЛУБ АВТОЛЮБИТЕЛЯ» ЗАСЕДАНИЕ 106
  • 17 — мы едем на «ЖИГУЛЯХ»
  • 18 — РЕЛЕ-ПРЕРЫВАТЕЛИ
  • 20 — БЕЗОПАСНАЯ СКОРОСТЬ
  • 22 — От решения к действию
  • 23 — это могло не случиться
  • 24 — Корысти ради
  • 25 — НА ДОРОГАХ ВСЕГО СВЕТА
  • 26 —

www.zr.ru

Модификации ГАЗ-71 | ТПК «Вездеход»

ГТ-СМ (ГАЗ-71) — усовершенствованный гусеничный транспортёр-снегоболотоход родом из Советского Союза. Базой для создания ГАЗ-71 ивляется гусеничный транспортёр ГАЗ-47(ГТ-С).

Дальнейшая модернизация машины дала несколько модификаций в разнообразных сочетаниях. Все они получили улучшенные характеристики надежности и автономность. Однако наряду с этим её вес вырос до 5,3 тн.

ГАЗ-3403

Обладает грузоподъёмностью в 1250 кг. Все торсионы «толстые» (а на ГАЗ-71 — только в передней и задней трубе). Лобовые стёкла двойные. Топливные баки увеличены до 93 л, тормозные ленты главной передачи заменены на более износостойкие.

Отличия внешнего вида от ГАЗ-71: стёкла боковых дверей на накладных болтовых рамках, скошенные кожухи топливных баков, крышка ГП на внутренних замках, 13 зубые венцы звёздочек на болтах (вместо заклепок).

Изготавливались варианты с разными тентами кузова (простой, северный со спальными местами, жесткий кузов), с резино-металлическими шарнирами на гусеницах и автономным кузовным отопителем.

На автомобиль устанавливается коробка передач и раздаточная коробка от ГАЗ-66.

Модификации:

  • ГАЗ-34032- для поисково-спасательных работ. Установлена платформа сзади для взятия груза на плаву,
  • ГАЗ-34033 — для пограничной службы. Два генератора, две группы аккумуляторов.
  • ГАЗ-34034 — оборудование того же корпуса дизелем Д-247.
  • ГАЗ-34036/34037 — с улучшенной плавучестью корпуса, дизель Д-247 и дополнительный задний каток.

ГАЗ-34039

ГАЗ-34039 — вездеход настоящего времени с дизелем с турбонаддувом Д-245.

Мощность машины увеличилась. КПП с 5 ступенями и главная передача в блоке с раздаточной коробкой.

Грузоподъёмность — 1500 кг.

Автономный отопитель кузова установлен вместо правого переднего бака. Коробка переключения передач и сцепление от ГАЗ-33104 «Валдай».

Внешние изменения по сравнению с ГАЗ-34037 — «грибок» воздухозаборника расположен на левой стороне.

ГТ-МУ

ГТ-МУ — легкобронированный бронетранспортёр на гусеницах для армии, с возможностью авиадесантирования. Очень маневренный автомобиль за счет своих малых габаритов. Имеет легко изнашиваемые гусеницы из-за веса, но жёсткий и живучий корпус.

Толщина брони около 6 мм вверх от кожухов баков, борт за гусеницей — 4 мм, без брони на днище, триплексы, фильтровентиляционная установка, бойницы.

Вездеход немного ниже, длина сократилась на 70 см, ширина машины стала меньше на 100 мм. Количество катков — 5 вместо 6, спаренные балансирные трубы, баки на 93 литра. Все агрегаты от ГАЗ-71.

Варианты модификаций:

  • ГТ-МУ
  • ГТ-МУ-1 (с дизелем)
  • ГАЗ-3402
  • ГАЗ-3402Д (с дизелем Д-245 с наддувом и допкатком).

Представлены модели: санитарная с лебёдкой для вытаскивания раненых, артиллерийский тягач, химическая разведка.



Вернуться к списку статей

tpkvezdehod.ru

ГАЗ-71 Википедия

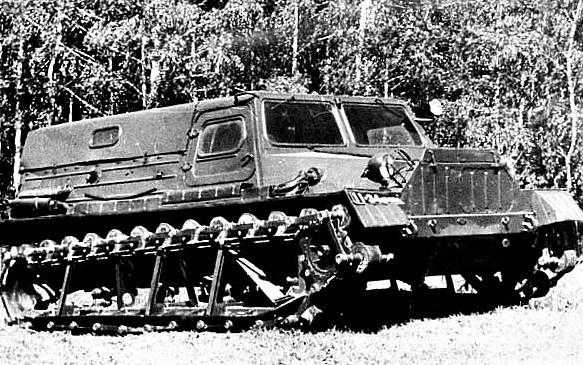

ГТ-СМ (ГАЗ-71) — советский гусеничный транспортёр-снегоболотоход модернизированный[1].

Выпускался с 1968 по 1985 годы на Заволжском заводе гусеничных тягачей (ЗЗГТ). Базой для создания ГТ-СМ послужил гусеничный транспортёр ГТ-С (ГАЗ-47).

Описание

Транспортёр ГТ-СМ представляет собой плавающую снегоболотоходную гусеничную машину грузоподъёмностью в 1 тонну и предназначен для перевозки личного состава, различных грузов, буксировки прицепов (массой до 2000 кг), эвакуации раненых и для других потребностей войск в северных районах страны, а также для перевозки людей и народнохозяйственных грузов. Транспортёр может эксплуатироваться по всем видам дорог и по бездорожью с возможностью преодоления водных преград. Транспортёр рассчитан на эксплуатацию и безгаражное хранение при температурах окружающей среды от +40 до −50 °C.

Машина широко применялась и применяется в районах Крайнего Севера.

Технические характеристики

  • Макс. масса в рабочем состоянии (с заправкой, без груза и экипажа), кг: 3750
  • Макс. масса перевозимого в кузове груза, кг: 1000
  • Макс. масса буксируемого прицепа, кг: 2000
  • Полная масса с нагрузкой и экипажем 2 чел., кг: 4300 — 4950 (5300)
  • Экипаж, чел.: 2
  • Число мест в кузове (десант, чел.): 10
  • Число спальных мест: 2
  • двигатель: ГАЗ-71 (ЗМЗ-66), бензиновый, карбюраторный
  • мощность двигателя, л/с: 115
  • 4-х ступенчатая КПП с раздаточной коробкой — от ГАЗ-66
  • Топливо бензин А-76, для А-93 необходима поправка октан-корректора на двигателе
  • Максимальный крутящий момент, кгс·м: 29
  • Удельная мощность в л. с. /т: 23,1
  • Габаритные размеры, м:
    • длина — 5,39
    • ширина — 2,582 (2,585)
    • высота по кабине — 1,74 (1,72)
  • Дорожный просвет, м: 0,38
  • База, м: 3,630
  • Колея, м: 2,18
  • Максимальная скорость в км/час:
    • по шоссе — 50
    • на плаву — 5-6
  • Ёмкость баков: 4×75 л (4×93 л)
  • Запас хода по топливу, по шоссе км: 400
  • Расход топлива, л/100 км
    • по шоссе — 100—150
    • по тяжёлому бездорожью — 200
  • Удельное давление на грунт, кг/см²: 0,17 (0,187)
  • Глубина преодолеваемого брода: 1,2 метра
  • Плавает, допустимая ширина водных преград — до 1,5 км. Движитель — гусеницы.

Развитие

Дальнейшим развитием стал ряд вариантов в разнообразных сочетаниях. Все эти модификации базовой ГАЗ-71 увеличили надежность и автономность машины, но вместе с тем её вес возрос до 5,3 тонны и удельное давление на грунт увеличилось с 0,17 до 0,21.

ГАЗ-3403

Грузоподъёмность 1250 кг. Все торсионы «толстые» (на ГАЗ-71 — только в передней и задней трубе). Двойные лобовые стёкла. Увеличены топливные баки с 75 до 93 л, тормозные ленты на главной передаче заменены на более износостойкие.

Внешние отличия от ГАЗ-71: скошенные кожухи 93-литровых баков, стёкла боковых дверей на накладных болтовых рамках, крышка ГП на внутренних замках, венцы звёздочек − 13-зубые, на болтах, а не на заклёпках.

Выпускались с разными тентами кузова:

  • Простой тент.
  • Северный вариант — двойной, выше обычного, сзади дверь, такая же, как правая дверь кабины, 4 спальных места в кузове.
  • Жёсткий высокий кузов с большой дверью, 4 спальных места.

Также выпускались варианты с гусеницей с резино-металлическим шарниром и с автономным отопителем в кузове.

Модификации:

  • ГАЗ-34032— поисково-спасательный с платформой сзади для приёма груза на плаву,
  • ГАЗ-34033 — для погранслужбы c двумя генераторами, двумя группами аккумуляторов, медицинская, ремонтная со сварочным генератором.
  • ГАЗ-34034 — установка в тот же корпус атмосферного дизеля Д-247.
  • ГАЗ-34036/34037 (тент2/тент1) — версия с дизелем Д-247 и дополнительным задним катком. Плавучесть корпуса возросла.

Все эти машины имеют КПП (вместе с раздаточной коробкой) от автомобиля ГАЗ-66.

Так как число оборотов дизеля Д-247 меньше бензинового ЗМЗ-66, на дизельных машинах для достижения той же максимальной скорости были изменены передаточные числа в бортовой передаче и раздаточной коробке КПП. Звёздочка стала с 13 зубьями вместо 12, венцы более мощные, на болтах, а не на заклёпках, сама звёздочка на валу бортовой крепится не гайкой, а на трёх болтах через мощную шайбу.

ГАЗ-34039

ГАЗ-34039 — выпускаемый в настоящее время вездеход с дизелем Д-245 с турбонаддувом, как на ЗИЛ-5301 «Бычок». Увеличилась мощность. 5-ступенчатая КПП и новая главная передача в блоке с раздаточной коробкой. Вместо правого переднего бака установлен автономный отопитель кузова. Сцепление и КПП от ГАЗ-33104 «Валдай». Визуальное отличие от ГАЗ-34037 — «грибок» воздухозаборника перенесён на левую сторону.

Грузоподъёмность — 1500 кг.

ГТ-МУ

ГТ-МУ — легкобронированный гусеничный авиадесантируемый бронетранспортёр для армии минимальных габаритов. Очень манёвренная машина с жёстким живучим корпусом, но большим износом гусениц из-за веса. Броня толщиной около 6 мм вверх от кожухов баков, борт за гусеницей — 4 мм, (днище не бронировано — как на обычном вездеходе), фильтровентиляционная установка, бойницы, триплексы. Машина чуть ниже, длина меньше примерно на 0,7 метра, 5 катков вместо 6, как на ГАЗ-47, и такая же расстановка балансиров (спаренные балансирные трубы, как на ГТТ и ГАЗ-47), баки 93-литровые. Все агрегаты от ГАЗ-71, только торсионы от ГАЗ-47, соответственно, ширина машины меньше на 100 мм. Удельное давление 0,24.

Варианты:

  • ГТ-МУ
  • ГАЗ-3402
  • ГТ-МУ-1 (с дизелем)
  • ГАЗ-3402Д (с дизелем Д-245 с наддувом и дополнительным катком).

Известны модификации: санитарная с лебёдкой для вытаскивания раненых, химическая разведка, артиллерийский тягач.

Примечания

  1. Л. Шугуров. Опыт победителей // журнал «За рулём», № 11, 1977. Cтр. 8-11

Ссылки

wikiredia.ru

47 — машина, которой не нужны дороги

В 1954 году с конвейера ГАЗа сошел первый гусеничный транспортер-снегоболотоход. Разработки проекта начались в 1952 году, когда страна почувствовала острую необходимость в подобных машинах. Освоение новых территорий, проведение геологических разведок, прокладывание нефтегазопроводов, проведение линий электропередач и телефонной связи в отдаленные поселения было невозможным без вездеходов, так как проходимости колесной техники в отдельных районах попросту не хватало.

Наладить выпуск нового вида транспорта горьковчанам помог опыт по производству танков Т-60 и Т-70, накопленный за годы войны, – 12 тысяч боевых единиц гусеничных машин, сошедших с конвейера завода, сделали свой теоретический вклад в разрабатываемый транспортер.

Проходимость снегоболотохода

Время, потраченное на разработку машины, не прошло зря. По своей проходимости гусеничный транспортер, получивший индекс ГАЗ-47 (ГТ-С), превзошел все известные на тот момент виды техники, и не только колесной, но и гусеничной. Тот же танк Т-60 увязал в грязи, которую новый вездеход преодолевал буквально играючи.

Дело в том, что конструкторы транспортера увеличили ширину гусениц, тем самым снизив величину удельного давления на поверхность грунта. Такой инженерный ход дал возможность ГАЗ-47 передвигаться не только по грязи, но и глубокому снегу. Болота также не были серьезным препятствием для машины, если скорость движения по грунту составляла порядка 20 км/ч, то по болотам и глубокому снегу она лишь снижалась в два раза и варьировалась в пределах 8-10км/ч. Это была единственная проблема при преодолении подобных преград. Также машина была способна преодолеть 60-сантиметровую вертикальную стену и ямы шириной 1,3 м.

Плавающая машина

Кроме уникальной проходимости, ГТ-С научили плавать. Подобной особенностью не могли похвастаться на тот момент никакие другие отечественные гусеничные машины. Для преодоления водной преграды глубиной до 1,2 метра и длиной до полутора километров машине не требовалось никакой дополнительной подготовки. Предельная скорость движения по воде была небольшой, всего 3,5-4 км/ч, и регулировалась в этих пределах только вращением гусениц.

Однако для плавания требовалось соблюдение определенных условий:

  1. Спокойная вода. Сильное боковое течение могло опрокинуть машину, причиной этому был подводный борт транспортера, ширина которого снижала его устойчивость.
  2. Пологий берег при выходе ГАЗ-47 из воды.

Описание ГАЗ-47

Кузов ГТ-С представлял собой цельную металлическую конструкцию, разделенную на:

  • моторный отсек;
  • двухдверную кабину, рассчитанную на двух человек экипажа;
  • кузов, вмещающий 10 человек десанта.

От непогоды кузов закрывался откидным тентом. Сверху над ним предусматривалась съемная открытая площадка для размещения грузов. Помимо того, ГАЗ-47 мог буксировать прицеп с массой до 2-х тонн.

Силовой агрегат был представлен автомобильным 4-х тактным, бензиновым двигателем (ЗМЗ-47), с 6 цилиндрами.

КПП – механическая, с четырьмя ступенями для движения вперед и одной назад.

Торсионная ходовая часть включала: 5 катков одинарного типа (с обрезиненной опорной частью), ведущего колеса и гусеницы по правому и левому борту машины. Задние (пятые) катки являлись направляющими.

Технические характеристики снегоболотохода

Основные технические характеристики ГТ-С ГАЗ-47:

  • Масса заправленной, но пустой машины – 3,65 т.
  • Грузоподъемность без учета экипажа – 1 т.
  • Габаритные размеры транспортера – 4,9х2,435х1,96 м (длина, ширина и высота по уровню кабины).
  • Клиренс – 0,4 м.
  • Мощность двигателя составляет – 74 л.с.
  • Предельная скорость: по трассе – 35 км/ч, по грунту средней проходимости – 20 км/ч, по снежной целине и заболоченной местности – 10 км/ч.
  • Единовременная заправка топливом – 400 литров.

ГАЗ выпускал транспортер вплоть до 1964 года. За 10 лет 47-ой зарекомендовал себя как транспорт с высоким уровнем работоспособности и надежности.

Модификации первого гусеничного транспортера

На смену ГАЗ-47 в 1968 году с конвейера завода сошла его модификация – ГАЗ-71. На новой машине улучшили показатели давления на грунт с 0,19 до 0,17 кг/см.кв. Также машина получила новый двигатель ЗМЗ-71 мощностью 115 л. с., благодаря чему увеличился показатель предельной скорости до 50 км/ч. На 25 см была снижена высота машины по кабине. Остальные изменения оказались малозначительными либо остались на прежнем уровне. Так же, как и его предшественник, ГАЗ-71 изготавливался с учетом безгаражного хранения и эксплуатации в тяжелых климатических условиях с диапазоном температур от -40 – +50 градусов.

Этих изменений и качеств хватило для того, чтобы машина выпускалась в неизменном виде вплоть до 1985 года.

Не обделили своим вниманием ГАЗ-47 и в КБ ЗиЛ. Созданная ими модификация получила индекс ГАЗ-47 АМА. Изменения, которые внесли ЗиЛовцы, коснулись только ходовой части, но они оказались кардинальными. Гусеницы были заменены катково-гусеничным движителем, который представлял собой цепи с закрепленными на них вращающимися катками. Катки перекатывались по специальным опорам, которые были наварены на корпус кузова транспортера.

Но внесенные изменения себя не оправдали. Единственный плюс, который они добавили машине, — это увеличение скорости на твердом грунте за счет повышенного сцепления. Но в уровне проходимости изменений не произошло. Кроме того, при движении по накатанной дороге под катками ГТ-С происходило ее разрушение. Все это стало причинами для закрытия проекта. Однако идея с катками, которые со временем инженеры сделали пневматическими, была использована на других экспериментальных моделях вездеходов.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
