Автомобиль ГАЗ-69А технические характеристики фотографии.

Характеристики фотографии ГАЗ-69А
1952-1972 гг.

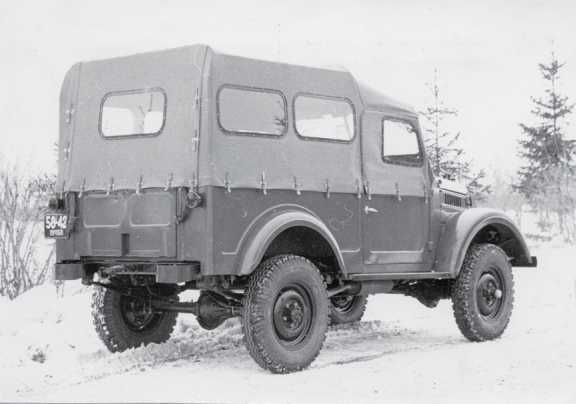

Фотография ГАЗ-69


ГАЗ 69 восмиместный, с двумя дверями и откидным бортом
ГАЗ-69А пятиместный, с четырьмя дверями и багажником
ГАЗ-69Э с экранированным электрооборудованием
ГАЗ-69М восмиместный, с двумя дверями и откидным бортом. Экспортный вариант с объемом двигателя 2.432 см, диаметр цилиндра 88 мм, 72 бензин.
ГАЗ-69МЭ восмиместный, с двумя дверями и откидным бортом. Экспортный вариант с объемом двигателя 2.432 см, диаметр цилиндра 88 мм, 72 бензин. С экранированным электрооборудованием
ГАЗ-69АМ пятиместный, с четырьмя дверями и багажником. Экспортный вариант с объемом двигателя 2.432 см, диаметр цилиндра 88 мм, 72 бензин.
ГАЗ-69АМЭ восмиместный, с двумя дверями и откидным бортом. Экспортный вариант с объемом двигателя 2.432 см, диаметр цилиндра 88 мм, 72 бензин. С экранированным электрооборудованием

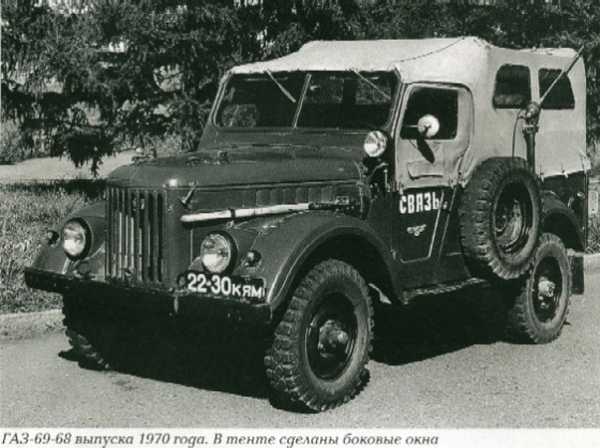

ГАЗ-69-68 восмиместный, с двумя дверями и откидным бортом.
ГАЗ-69А-68 пятиместный, с четырьмя дверями и багажником.
ГАЗ-69П Милиция
ГАЗ-69 Т3-П тротуароуборочная машина
ГАЗ-69 Т5 подметально-уборочная машина
ЛФМ-ГПИ-29 (ЛФМ-1) ледово-фрезерная машина для подготовки взлётно-посадочных полос на ледовых аэродромах
ГАЗ-69Б
почтовый сельский
АПА-12 аэродромный пусковой агрегат (для электростартерного запуска ТРД)
АПА-12Б модификация АПА-12 с дополнительно установленной гидравлической системой
АТ-3 , АТ-4М аэродромный транспортер, для механизированной загрузки грузов, почты и багажа в транспортные отсеки воздушных судов.
ГАЗ-69А АШП-4 Штабная пожарная машина
ГАЗ 69 — ПМГ-20 (АНП-20) автонасос пожарный
ПМГ-29 (АЦПТ-20) пожарный автомобиль
ГАЗ-69 ЛСД санитарный фургон
СВП-69М автомобиль скорой ветеринарной помощи
ГАЗ-69А АШ-4 штабной автомобиль
ГАЗ-69 ДИМ дорожный индукционный миноискатель
ГАЗ-69ТМ (ТМГ) топопривязчик армейский, с навигационной аппаратурой

В 1946 году Горьковским автозаводом было получено официальное техническое задание на проектирование полноприводного легкового автомобиля высокой проходимости под индексом ГАЗ-69. В соответствии с постановлением СМ СССР от 21.04.1947 года и тактико-техническими требованиями Главного артиллерийского управления ГАЗ должен был разработать проект легкого армейского автомобиля-тягача для буксировки прицепов (батальонных артсистем) весом до 800 кг, а так же перевозки боеприпасов, крупнокалиберных пулеметов, 82-мм минометов и их боевых расчетов. Без прицепа планировались машина связи, разведки, командирская, тягач легких противотанковых пушек. ГАЗ-69 проектировался заново, c «нуля», однако в работе над машиной использовался богатый опыт, накопленный заводом в годы Великой Отечественной войны, а также опыт эксплуатации в войсках американских Виллисов и «Бантамов». По сравнению с ними вместимость и грузоподъемность были увеличены до 8 человек со снаряжением или 0,65 т, что соответствовало ожидаемым условиям эксплуатации и заметно расширяло сферу применения этого автомобиля, становившегося уже универсальным – грузопассажирским: задний отсек кузова имел два продольных сиденья на 6 человек, поднимая которые можно было освободить платформу для груза до 500 кг.

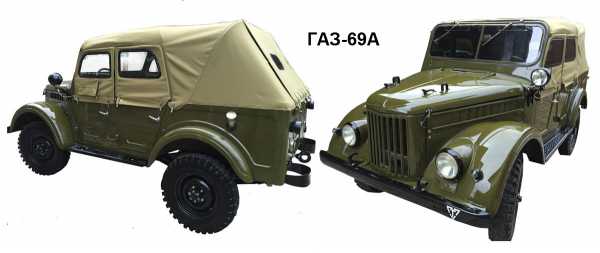

Фотография ГАЗ-69А

Ведущим конструктором ГАЗ-69 был Григорий Моисеевич Вассерман. Несмотря на то, что и до, и после этого он создал немало удачных легковых вездеходов, ГАЗ-69А, безусловно, стал лучшим из них. Общую компоновку, как и предыдущих легковых машин ГАЗ, с большим искусством сделал Ф.А.Лепендин. Немалый вклад в создание ГАЗ-69 внесли «трансмиссионщики» В.С.Соловьев, Б.А.Дехтяр, С.Г.Зислин. Исключительно гармоничный и даже элегантный, закрытый (с брезентовым верхом и съемными боковинами дверей), с невиданным ранее комфортом (отоплением, вентиляцией и обдувом ветрового стекла) кузов модели «76» производит и сейчас хорошее впечатление. Он был спроектирован под руководством ведущего «кузовщика» Б.Н.Панкратова при активном участии Ю.А.Фокина.

Двигатель мощностью 50 л.с., сцепление и коробка передач с измененными передаточными числами, использовался от только что освоенной «Победы». Прежнему ГАЗ-67Б такой мощности (50…54 л.с.) вполне хватало, однако новый двигатель, будучи более современным, долговечным и экономичным, имел значительно меньший аксимальный крутящий момент (12,5 кгм против 17…18 кгм у старого). Ограниченные энергетические показатели двигателя М-20 (другим создатели не располагали) и соответственно меньшая по сравнению с ГАЗ-67Б и, особенно, Виллисом удельная
мощность
(собственная масса ГАЗ-69А неизбежно возрос из-за более емкого кузова и усиления конструкции) потребовали улучшить его моментную характеристику, особенно в области низких оборотов. Для достижения этого необходимо было снизить потери мощности и увеличить передаточные числа в трансмиссии. С этой целью, в соответствии с прежними разработками, в раздаточную коробку, расположенную на этот раз отдельно от силового агрегата, ввели двухступенчатый демультипликатор с необычно высоким силовым диапазоном – 2,6 и предусмотрели возможность отбора мощности от нее для привода вспомогательных агрегатов. Трехвальная схема РК (без прямой передачи) позволяла широко менять передаточные числа и облегчала их точный подбор.

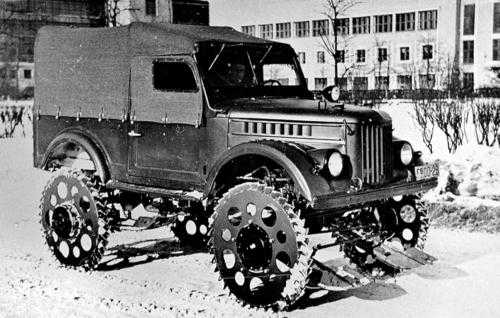

Фотография ГАЗ 69 Снегоболотоход

Карданные шарниры, колесные тормоза с гидроприводом, рулевой механизм и задние амортизаторы использовались от Победы, а ведущие мосты – от

ГАЗ-67Б (со ступицами колес на конических роликоподшипниках и разгруженными полуосями). Ручной тормоз – центральный, дисковый, как на ГАЗ-51 . У него же позаимствовали и контрольные приборы, осветительную арматуру, пусковой подогреватель. Явно малые шины размером 6,5-16» с рисунком «расчлененная елка» – от ГАЗ-67Б. Классическая подвеска – на четырех удлиненных полуэллиптических излишне жестких рессорах с параболическим профилем листов и резиновыми втулками – по типу задних ГАЗ М-20 «Победа». Рама с закрытыми лонжеронами, легкая и прочная, в дальнейшем не потребовала серьезных изменений. Кузов при увеличении длины всего на 0,5 м имел в два раза большую емкость. К октябрю 1947 года первый образец (Э-I) опытной серии ГАЗ-69-76 уже был построен, к февралю 1948 года выпустили еще два, а к концу года – четвертый (Э-IV). Все они снабжались специальными одноосными прицепами ГАЗ-704 для груза массой до 0,5 т. Эти машины отличались в основном передаточными отношениями главных передач (6,17 и 5,43) и элементами рамы.

УАЗ-456 полуприцеп

Фотография УАЗ-456 полуприцеп

Опытный седельный тягач УАЗ-456 с двухосным полуприцепом УАЗ-749. Отличается от ГАЗ-69 установкой седельно-сцепного устройства вместо задней части кузова, и наличием полуприцепа УАЗ-749 грузоподъемностью 2 тонны.

Заводские испытания в жестких условиях с пробегом 12 500 км, проведённые в мае 1948 года под руководством бессменного ведущего испытателя ГАЗ-69 инженера А. Ф. Ромачева, показали, что новый автомобиль в целом удовлетворяет предъявленным к нему требованиям. Он имел сухую массу 1363 кг, снаряженную – 1470 кг, с полной нагрузкой – 2110 кг. Тяговые свойства машины были очень высокими: 69.9% от полного веса без прицепа и 50,7% с прицепом, в ущерб максимальной скорости – всего 75 км/ч (сказывалась невысокая удельная мощность). Позже тяговые усилия снизили до приемлемых значений (1350 кгс по грунту), а скорость увеличили. Угол подъема по сухому дерну достигал 34° (с прицепом – 23°), спуск без «юза» – 30°. Уверенно преодолевалось тяжелое бездорожье со слоем грязи до 0,25 м (с цепями – 0.3 м) и броды глубиной до 0,7 м. Как только ГАЗ-69 появился на свет, его стали активно испытывать в экстремальных условиях. Так, весной 1949 года в качестве командорской машины он принял участие в знаменитом пробеге ГАЗ-63А и ЗИС-151 по абсолютному бездорожью. Будучи автомобилем более легкой категории, он эти испытания, где трехосные «утюги» ЗИС-151 застревали намертво, выдержал достойно, как и ветеран ГАЗ-67Б, не говоря уже о зачетных ГАЗ-53. Это было торжество «газовской» школы конструкторов вездеходов, сложившейся к концу войны. ГАЗ-69 преодолевал свежий снег глубиной до 0,4 м, уплотненный весенний – до 0,3 м, рвы – до 0,55 м и шириной 0.4 м. Сравнительные испытания его вместе с ГАЗ-67Б проведенные весной 1950 года, показали, что минимальный расход топлива на шоссе снизился с 13,9 до 10,9 л (с прицепом – 12,1 л) – следствие более экономичного двигателя, несмотря на возросшую полную массу машины.

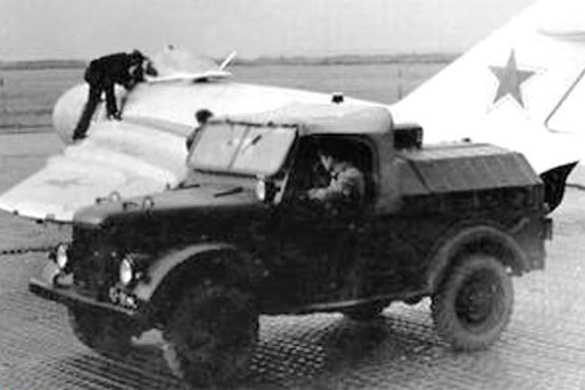

Фотография модификация ГАЗ-69 АПА-12

В процессе доводки мощность двигателя возросла до гарантированных 55 л.с. (на стендах – 58,5 л.с.). Это, в свою очередь, увеличило, хотя и меньше, чем требовалось, крутящий момент – до 12 7 кгм (на стендах – до 13,6 кгм). Были установлены маслорадиатор и шестилопастный вентилятор, что полностью устраняло перегревы в сложных дорожных условиях; откорректированы передаточные числа в трансмиссии; применена синхронизированная коробка передач от ГАЗ-12 «ЗИМ». Устаревшие и недостаточно надежные мосты, доставшиеся в основном от ГАЗ-11 и ГАЗ-61, заменили на ставшие общепризнанными конструкции с фланцевыми, полностью разгруженными полуосями по типу ГАЗ-63. Использована геометрия отработанной конической пары главной передачи от Победы (5,125). Применены более жесткие картеры главных передач типа «Сплит», разработанные В.С.Соловьевым (будущим главным конструктором ВАЗ) для модернизированной «Победы», но так на ней и не внедренные. Кроме того, была использована двухсателлитная неразъемная коробка дифференциала от ГАЗ-12 «ЗИМ». От него же – более совершенный рулевой механизм, облегчающий управление. Дисковый ручной тормоз заменили на барабанный. Усилили раму, особенно в районе 1-й поперечины. Установили стандартные для армейской техники круглые контрольные приборы.

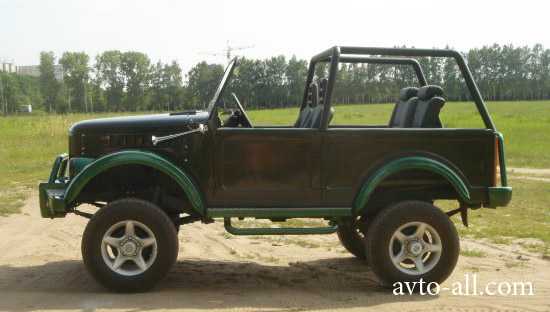

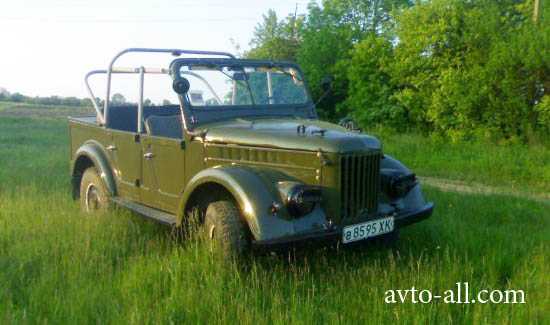

Фотография ГАЗ-69 без тента

В мае 1951 года появился новый вариант – ГАЗ-69А с 5-местным пассажирским 4-дверным кузовом модели «77». Масса машины, естественно, повысилась в среднем на 60 кг, длина увеличилась на 30 мм, ширина – на 35 мм. высота – на 60 мм. Максимальная скорость возросла до 90 км/ч, минимальная же составляла всего 3,6 км/ч (с прицепом – 3 км/ч), а средняя скорость движения по грязному проселку – 20…25 км/ч (с прицепом – 15…20 км/ч). Контрольный расход топлива на шоссе снизился до рекордного для легковых вездеходов значения – 10,4 л (с прицепом – 11,9 л).     По решению правительства с конца 1954 года производство ГАЗ-69 стало переводиться на значительно расширенный и переоборудованный Ульяновский автозавод (УАЗ), возвращенный из системы радиопрома и с тех пор специализирующийся в проектировании и выпуске малотоннажных автомобилей повышенной проходимости. В декабре там уже собрали первые шесть ГАЗ69. Всего же с 1953 по 1956 год горьковчане выпустили 16 382 ГАЗ-69 и 20 543 ГАЗ-69А. С 1955 года они в возрастающем количестве поставляли по кооперации на УАЗ комплекты для сборки машин.

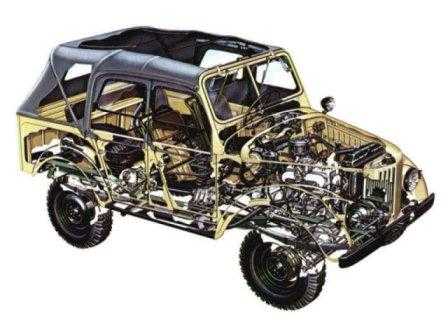

ГАЗ-69 компоновка в разрезе

Полностью выпуск ГАЗ-69 ульяновцы освоили в 1956 году. Для развития этого направления на завод была направлена группа высококвалифицированных инженерно-технических работников во главе с главным конструктором П. И. Музюкиным – активным разработчиком многих вездеходов ГАЗ. Результаты не замедлили сказаться – в рекордно короткие сроки на УАЗе спроектировали и в 1957 году построили на базе ГАЗ-69 первую самостоятельную и достаточно удачную машину, не имевшую аналогов в мире, – фургон «4х4» вагонной компоновки малой грузоподъемности (0,75 т) УАЗ-450 с разными вариантами кузовов, запущенную в производство в феврале 1958 года. С 1956 года ГАЗ-69 стал успешно экспортироваться за границу (56 стран) в том числе в тропическом исполнении, где также быстро приобрел большую популярность, особенно в странах Азии, Африки и Латинской Америки. В Румынии и Китае ГАЗ-69 производились без лицензии, в Румынии под своим обозначением АРО-461. Правда, по качеству они заметно уступали советским ГАЗ-69 и конкуренцию составить не могли.     В процессе производства машина непрерывно совершенствовалась Так, в 60-е годы внедрили передний мост с отключением ступиц колес и усиленными подшипниками, более надежный дифференциал с четырьмя сателлитами, установили развитые шкворневые узлы, улучшили уплотнения карданов, доработали тормоза. Велись работы по повышению долговечности синхронных шарниров привода передних колес, в частности путем установки надежных дисковых типа «Тракта-ЯАЗ». Военный ГАЗ-69 производился вплоть до 1973 года, когда были выпущены последние 275 машин. В целом удачная и добротная конструкция «газика» – полностью себя оправдала, что позволило этому автомобилю проникнуть во все уголки нашей страны, завоевать уважение водителей, честно послужить в армии и уверенно эксплуатироваться до сих пор. Всего УАЗ выпустил машин: УАЗ-69 – 356 624, УАЗ-69А-230 185, УАЗ-69АМ и УАЗ-69М – 10 551. Итого по двум заводам – 634 285 ГАЗ-69 всех модификаций.

ГАЗ-69 фотографии

Фотография ГАЗ-69 АПА-12


Фотография ГАЗ-69 Т3

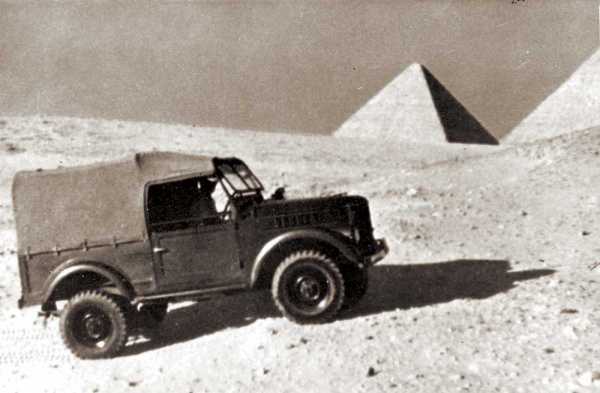

Фотография ГАЗ-69 в пустыне Египта


ГАЗ-19 короткая история

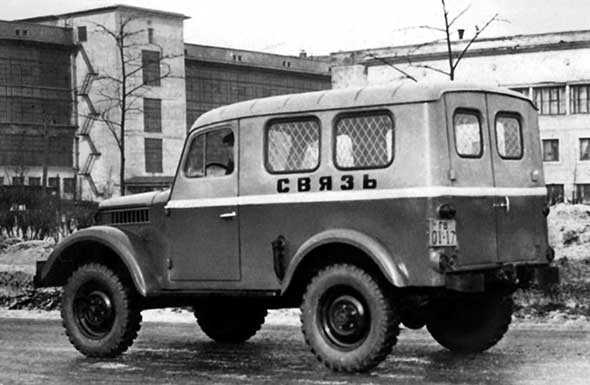

Фотография ГАЗ-19 Связь

Освоив в 1953–54 годах выпуск автомобилей семейства ГАЗ-69 с колесной формулой 4х4, Горьковский автозавод выполнил разработку оригинальной заднеприводной версии вездехода, получившей условный индекс ГАЗ-19. Помимо того что производственная программа ГАЗа расширилась бы за счет перспективного “паркетника”, этот автомобиль, оснащенный не тентованным, а закрытым цельнометаллическим кузовом-фургоном, мог бы использоваться для перевозки почты и других универсальных грузов массой до 600 кг, а также в аварийных службах и органах МВД.
    Конструкция автомобиля, полностью унифицированная с другими машинами ГАЗ, обеспечивала легкость обслуживания и надежность работы в любых дорожных условиях. Кузов машины имел две боковые двери и одну двустворчатую, расположенную в задней стенке. Он существовал в двух вариантах — с глухими и застекленными (модификация ГАЗ-19А) боковыми бортами. Грузовое помещение было отделено перегородкой от передних сидений, предназначавшихся для водителя и пассажира.
    Маневренность ГАЗ-19 обеспечивалась его короткой (2300 мм) базой и небольшими габаритами: длина — 3850 мм, ширина — 1750 мм, высота без нагрузки — 1950 мм, колея — 1440 мм. Дорожный просвет у ГАЗ-19 составлялл 210 мм, наибольшая скорость с полной нагрузкой — 90 км/ч. Двигатель, как и у вездехода ГАЗ-69, был бензиновый, карбюраторный, 4-цилиндровый, с рабочим объемом 2,12 л, степенью сжатия 6,5 и мощностью 55 л. с. при 3600 об/мин.

В 1956 году ГАЗ-19 демонстрировался на выставке продукции отечественного автопрома в Москве, но в серию так и не пошел. В качестве причины, не позволившей освоить его производство, называлось отсутствие готовой кованой балки переднего моста, изготовление которой якобы оказалось бы экономически невыгодным ввиду относительно небольшой — в сравнении с армией и сельским хозяйством — потребности в подобных автомобилях. Тем не менее впоследствии, с передачей производства автомобилей ГАЗ-69 и ГАЗ-69А на Ульяновский автозавод, ковка подобной балки все же была налажена для выпуска неполноприводных УАЗ-451.

dar-web.ru

spare parts for classic vintage cars. Spare parts for Soviet cars with delivery worldwide.

Пожалуйста, прочитайте данное Пользовательское соглашение. При оформлении заказа для того чтобы завершить операцию вам необходимо дать согласие на то, что Вы прочитали данное Пользовательское соглашение. Вам не следует оформлять заказ, если Вы не  согласны с условиями этого соглашения. Завершая заказ, Вы соглашаетесь с условиями Пользовательского соглашения, и с  этого момента Вы заключаете Договор с интернет-магазином AVTOCLASSIKA.COM (далее — Компания) с одной стороны и  Вами (далее — Заказчик) с другой. Договор вступает в силу с момента получения нами до конца оформленного вашего заказа.

Данное Пользовательское соглашение включает в  себя важную информацию о защите потребительских прав, с которой можно ознакомиться перед подписанием этого Пользовательского соглашения. Когда заказ оформлен, Покупатель должен распечатать данное соглашение и иметь его у себя, как документ.

Договор состоит из оформленного заказа и распечатанной копии Пользовательского соглашения.

Соглашение о правах и обязанностях сторон

1. О приеме и обработке заказов

1.1 Размещение заказа

Совершение покупки означает согласие Заказчика соблюдать условия Пользовательского соглашения.
Регистрационные данные Заказчика Компания использует исключительно для качественного взаимодействия с Заказчиком, и не имеет права передавать третьим лицам, за исключением случаев, предусмотренных законодательством Украины.

1.2 Обработка заказа

После того, как Заказчик размещает заказ, ему приходит сообщение на электронный адрес, уведомляющее о том, что заказ попал в базу заказов интернет-магазина Компании.
Менеджер интернет-магазина связывается (телефон, электронная почта) при необходимости с Заказчиком для корректировки заказа. Менеджер обязан давать консультации по техническим характеристикам товаров и другим вопросам о товарах.

1.3 Корректировка заказа

Так как стоимость доставки не всегда корректно вычисляется, менеджер Интернет магазина может изменить стоимости доставки. При выполнении заказа менеджер интернет-магазина Компании не имеет права вносить изменения в перечень заказанных товаров и цены на них без согласования с  Заказчиком. В случае отсутствия какого-то заказанного товара Компания обязана предупредить Заказчика и предложить соответствующую замену. При этом Компания не несет ответственности за убытки или упущенную прибыль Заказчика.

2. Об оплате и доставке

2.1 Доставка курьером

При оплате наличными курьер доставляет бланк заказа в двух экземплярах с указанными реквизитами Компании, датой продажи, названиями товаров, ценами, количеством, оплатой за транспортные расходы, общей стоимостью покупки. Первый экземпляр бланка заказа с отметкой об оплате, печатью Компании и подписью уполномоченного лица Компании, а также товарный чек передается Заказчику. Другой экземпляр бланка заказа с подписью Заказчика о  получении Заказа и оплате денег остается у представителя Компании.

2.2 Самовывоз

Если Заказчик предпочитает забрать товар самостоятельно, он должен согласовать с менеджером интернет-магазина дату и время выдачи заказа. В офис компании будет доставлен товар и здесь же будут оформлены все необходимые документы.

2.3 Доставка по Украине «Новая Почта»

Доставка по Украине осуществляется курьерскими службами «Новая Почта». При выборе доставки «Новая почта» менеджер связывается с заказчиком и сообщает номер накладной и адрес получения товара. Оплату доставки заказчик производит за свой счет. При этом возможна оплата наложенным платежом, то есть Заказчик оплачивает товар непосредственно на «Новой почте» при получении.

2.4 Доставка по всему миру «Укрпочта»

Доставка за границу осуществляется Укрпочтой, при этом сроки доставки зависят от расстояния, страны и работы почтовой службы. Компания не  несет ответственности за сроки доставки. Стоимость согласно тарифам «Укрпочты». Также существуют ограничения по весу и габаритным размерам.

2.5 Доставка по всему миру «UPS»

Доставка международной службой доставки «UPS» осуществляется по всему миру, по тарифам указанным на сайте компании www.ups.com. Стоимость доставки высчитывается отдельно для каждого конкретного случая и сообщается Заказчику.

2.6 Доставка в Россию (Москва и другие крупные города)

Может быть осуществлена посредством проводника поезда при этом стоимость доставки высчитывается отдельно для каждого конкретного случая и сообщается Заказчику.

2.7 Оплата

2.7.1. Непосредственно через сайт при помощи кредитных карт (Visa, Mastercard), и платежных систем (Liqpay, Pay Pal).

2.7.2. Перевод Western Union (после перевода необходимо сообщить код менеджеру.)

2.7.3. SWIT перевод на указанные реквизиты.

2.7.4. Наложенный платеж при доставке товаров по Украине курьерской службой «Новая почта»

2.7.5. Наличными курьеру или в офисе.

3. Сроки

Обычно Компания отгружает товар в течении 3 рабочих дней после зачисления средств или после получения подтверждения заказа (при оплате наличными курьеру). При возможности Компании и заинтересованности у Заказчика, заказ по согласованию сторон может быть доставлен раньше. Заказчик должен понимать, что у Компании может случиться ситуация, при которой на отгрузку потребуется больше 3 рабочих дней (отсутствие товара на складе и др.) или отгрузка будет вообще временно невозможна. При этом Компания не принимает на себя никаких обязательств по возмещению каких-либо убытков Заказчика, связанных с несвоевременной поставкой заказа. Если Заказчика не устраивают сроки поставки, он может отказаться от заказа.
Со своей стороны Заказчик обязуется принять товар по указанному в заказе адресу в установленное время или перепоручить прием заказа доверенному лицу. Если по указанному адресу заказ не был принят по причине отсутствия Заказчика или доверенного лица — транспортные расходы за этот «пустой» выезд будут включены в стоимость этого или последующего заказа.
В любом случае, менеджер интернет-магазина Компании и Заказчик обязательно согласовывают сроки доставки между собой, и стремятся к выполнению заказа в  установленное время.

4. Отмена заказа

Заказчик имеет право отменить заказ в любой момент, в том числе, когда товар уже доставлен. Заказчик стремится предупредить Компанию об отмене заказа по возможности в самые короткие сроки.
Заказчику, который осуществил предварительную оплату заказа, но не получил его в установленное время по своей вине или необоснованно отказался от получения заказа при его доставке домой или в офис, возвращаются деньги только в сумме стоимости товара (без транспортных расходов).
Заказчик понимает и соглашается, что повторяющиеся случаи отмены заказа в момент доставки, а также изменение состава заказа во  время доставки и уже после осуществления продажи, может привести к тому, что Компания не будет обслуживать в дальнейшем этого Заказчика.

5. Обмен/возврат товара

Каждая купленная у нас запчасть имеет месячную гарантию. Это значит, что в случае если, Вы захотели вернуть приобретенную запчасть в течении 1 месяца после получения, Вам будут возвращены деньги за нее в полном объеме. Это правило действует в случае если Вы НЕ УСТАНАВЛИВАЛИ запчасть на автомобиль или НЕ ИСПОЛЬЗОВАЛИ её по своему назначению, а также НЕ НАНЕСЛИ каких то повреждений внешнему виду, не нарушили потребительские свойства и т.п. В этом случае деньги возвращаются полностью за исключением расходов на обратную почтовую пересылку.
Если при получении выяснилось, что запчасть (деталь) имеет какие то дефекты, либо ее качества и характеристики не соответствуют заявленным, взамен, бесплатно высылается другая запчасть (деталь).

6. О законодательной базе

Отношения Компании и Заказчика регулируют законодательные акты:
«Порядок заняття торговельною дiяльнiстю i правил торговельного обслуговування населення», утвержденный Кабинетом Министров Украины от  08.09.95 № 108 (с изменениями и дополнениями),
Закон Украины «Про захист прав споживачів»,
«Правила продажу товарів на замовлення та вдома у покупців» (Наказ Міністерства зовнішніх економічних зв’язків і торгівлі України від 29 березня 1999 року N 199. Зареєстровано в Міністерстві юстиції України 21 квітня 1999 р. за N 249/3542)

7. О технических характеристиках, внешнем виде, комплектности товаров

Компания стремится предоставлять на сайте действительные изображения товаров, полную информацию о товарах и комплектности. При этом Заказчик признает, что могут быть расхождения реальных и представленных на сайте характеристик, поскольку у разных производителей могут быть разные технические характеристики товара. Также весь модельный ряд автомобилей прошлых лет имел существенные отличия в зависимости от года выпуска, поэтому некоторые детали могут не подходить или нужно дорабатывать непосредственно по месту. Многие детали изготовлены заново «новодел» по технологии отличной от  технологии, которая применялась в автомобилестроении прошлых лет. Некоторые детали претерпевают изменения в процессе реставрации. Покупатель должен самостоятельно контролировать соответствие заказанного товара тому описанию, которое он получил в интернет-магазине — проверять на сайтах производителей, уточнять интересующие характеристики у менеджера интернет-магазина.

Заказчик имеет право отказаться покупать товар при обнаружении несоответствия.

8 Гарантии

На всю хромированную продукцию Компания дает гарантию 1 год с момента приобретения при соблюдении правил эксплуатации хромированных деталей. (См. «Уход за хромированными деталями» атомобиль «Волга» В. И. Борисов). Компания стремится в описании продукции указывать точные сроки и гарантии, однако, во избежание недоразумений, Заказчик должен уточнять сроки и гарантии у менеджера интернет-магазина.

9 Об условиях данного Соглашения

Компания оставляет за собой право изменять условия данного Соглашения, при этом обо всех принципиальных изменениях в Соглашении Компания обязуется предупредить Заказчика по электронной почте, а Заказчик не возражает получать от Компании сообщения такого рода.
Компания должна размещать условия данного Соглашения на своем сайте.

avtoclassika.com

ГАЗ-69 / ГАЗ-69А / «Козлик». Описание, характеристики, история, фото, видео.

Подборка фото с ГАЗ-69
Подборка фото с ГАЗ-69А
Подборка фото ПТРК 2П26 «Шмель» на базе ГАЗ-69

ГАЗ-69-полноприводный легковой советского производства с колесной формулой 4х4. Новый ГАЗ-69 стали производить в 1953 году, он должен был заменить ветерана времен ВОВ ГАЗ-67Б. Выпуск нового джипа семейства «козликов» продолжался до 1972 года в СССР и до 1975 года в Румынии. Так же под «козликом» в народе принято понимать полноприводные авто Ульяновского Автомобильного Завода: ГАЗ-64, ГАЗ-67, ГАЗ-67Б, ГАЗ-69.
Разработкой ГАЗ-69 занимался коллектив КБ ГАЗ под управлением Г.М. Вассермана. В коллектив входили В.С. Соловьев, В.И. Подольский, В.Ф. Филюков, С.Г. Зислин, Б.Н. Панкратов, Г.К. Шнейдер, Ф.А. Лепендин. Работы над созданием нового внедорожника начались еще в 1946 году, а первые испытания опытных моделей начались в 1948 году. По началу новый внедорожник хотели назвать «Тружеником».
Первый серийный ГАЗ-69 сошел с конвейера 25 августа 1953 года и выпускался на нем до 1956 года. После чего производство внедорожника перенесли в Ульяновск, на завод УльЗИС (Ульяновский Завод имени Лихачева) производивший во время ВОВ грузовики ЗИС-5В и ГАЗ-ММ в конце 1940-ых годов. С производством ГАЗ-69 УльЗИС переименовали в УАЗ (Ульяновский Автомобильный Завод).

С первых дней производства внедорожник выпускался в двух модификациях: двухдверный ГАЗ-69 и четырехдверный ГАЗ-69А. Двухдверный ГАЗ-69 был рассчитан на перевоз восьми человек (2 человека спереди и 6 в кузове) или 2 человека и 500 кг груза. Четырехдверный ГАЗ-69А был более комфортным и рассчитан уже на 5 человек. Первое время ГАЗ-69 выпускался одновременно на двух заводах. В Горькове с 1953 года по 1956 год, а в Ульяновске производство началось в декабре 1954 года.

Так как автомобиль создавался для нужд военных, так что комфортом не «блистал», но поражал своей живучестью. ГАЗ-69 имел основной бак на 48 литров и дополнительный бак на 27 литров. Замер топлива в дополнительном баке под водительским сидением производиться с помощи щупа. ГАЗ-69А имел только основной бак на 60 литров. Наличие брезентовой крыши и складного лобового стекла (плюс съемные стекла дверей) обусловлено, что автомобиль должен был вмещаться в грузовую кабину вертолета или самолета для перевозки, или десантирования на парашютной платформе. На автомобиле отсутствовали замки дверей и багажника, а для маскировки во время ночного передвижения под днищем автомобиля имелся фонарик, который освещал низ авто, который выполнял роль габаритного огня для сзади едущего авто. В машине не предусматривались ремни безопасности. Пассажирское отделение рассчитано на размещение носилок с раненым и медика. Из всего комфорта автомобиля можно назвать, только предпусковой обогреватель двигателя, который выполнял роль печки для салона авто, но только во время движения и солнечный козырек. Более подробно по составным частям авто можно прочитать ниже. Большинство запчастей были унифицированны с автомобилем ГАЗ-М-20 «Победа», что бы на случай войны запчасти можно было «позаимствовать» для нужд армии с самого массового автомобиля того времени в СССР.

В армии ГАЗ-69 использовали для развоза командного состава. В качестве тягача для тяжелых пулеметов и минометов, мелкокалиберных пушек. Выпускались различные модификации ГАЗ-69 для армии: пожарные, радиостанции, химразведки, миноискатели, санитарные.

С 1953 по 1975 год было выпущено более 600 000 внедорожников ГАЗ-69 и ГАЗ-69А. Автомобиль продавался в 56 стран мира, а помимо производства в СССР его производили в Румынии и Северной Кореи. Автомобиль массово использовали в сельском хозяйстве. После развала СССР автомобили, находящиеся на консервации в армии стали продавать населению. Владельцы авто ценят авто за проходимость, надежность, тяговитость 55-сильного двигателя. Их отрицательных сторон ГАЗ-69 можно выделить прожорливость бензина и масла и не проработанный комфорт салона, но при этом его зарубежные ровесники этим тоже не отличались.



Модификации автомобилей на базе ГАЗ-69:

  • ГАЗ-69-68-модернезированный вариант, на кузовном тенте имеет с каждой стороны по 2 стекла ФОТО
  • ГАЗ-69Б-почтовый фургон ФОТО
  • ГАЗ-69ЛСД-санитарный фургон
  • ГАЗ-69-увеличенный объем двигателя
  • ГАЗ-69РХ-автомобиль радио-химической разведки ФОТО
  • ГАЗ-69Т-токопривязочник
  • ГАЗ-62-опытный образец 1952 года ФОТО
  • АПА-12-авиационный стартер двигателей ФОТО-1, ФОТО-2
  • АТ-2-аэровокзальный транспортер, транспортная лента для погрузки багажа в самолеты, без крытой кабины ФОТО
  • АТ-4М-аэровокзальный транспортер, транспортная лента для погрузки багажа в самолеты, с крытой кабины ФОТО
  • ГАЗ-46-МАВ-внедорожник амфибия
  • СВП-69М-ветеринарная скорая
  • порядка 15 моделей можарных машин на базе ГАЗ-69
  • ЛФМ-ГПИ-29-ледо-фрезеровочная машина для подготовки ледовых аэродромов ФОТО
  • ЛФМ-ГПИ-29А-ледо-фрезеровочная машина для подготовки ледовых аэродромов ФОТО
  • Р-104-командная машина ФОТО
  • Р-125- «Алфавит» командно-штабная машина
  • РАФ-983-752-автопоезд для шахт ФОТО
  • 6П29-автомобиль с 4-мя ПТУРАми «Шмель» ФОТО
  • УАЗ-456-седельный тягач ФОТО
  • У-104-малая буровая установка
  • Т-5-подметально-уборчоная машина
  • ДИМ-дорожный индукционный миноискатель, поиск мин на шоссейных дорогах ФОТО

Ходовая и двигатель:

  • Сцепление-однодисковое, сухое.
  • КПП-трехступенчатая, двухходовая, копия КПП от «Победы» с разницей расположения рычага КПП.
  • Раздаточная коробка-имеет две передачи с передачи.
  • Три промежуточных вала-между КПП и раздаткой, между передним и задним мостом
  • Отключаемый передний мост
  • Предпусковой обогреватель-предназначен для подогрева двигателя перед запуском в зимнее время, так же выполнял роль отопителя салона. Отпаивание салона возможно, только во время движения авто, воздух нагнетался через воздухосборник. Обогрев лобового стекла происходим им же.
  • Подвеска-из 4 рессор с 4 амортизаторами.
  • Двигатель-карбюраторный, с нижним расположениям клапанов.
  • Тормоза-колодочные, без гидроусилителя нажатия.
  • Ножная кнопка стартера двигателя.
  • Аккумулятор под сидением водителя
  • Возможность перевозки носилок с раненным, для этого переднее пассажирское место складывалось.

Кузов

  • Рамный кузов открытого типа со съемным тентом одевающийся на съемный металлический каркас. Стекла дверей съемные. Лобовое стекло складывается. Все это обусловлено возможностью авиаперевозки и десантирования самолётами или вертолетами.
  • Обогрев лобового стекла и салона обеспечивала предпусковой обогреватель, но требовалось скорость, при стоянке машина не могла толком обогреваться.
  • Кузов ГАЗ-69 имел две двери и 8 мест. Два бака-основной на 48 литров и запасной на 27 литров. Запасное колесо на левой стороне борта
  • Кузов ГАЗ-69А более комфортный, так как имел 5 мест и 4 двери. Сидения имели более качественную отделку
  • Замки запирания дверей отсутствуют

Ресурс автомобиля рассчитан на 255 000 км, до первого капитального ремонта 135 000 км, следующие через 60 000 км

ТТХ ГАЗ-69/ГАЗ-69А
 Колесная формула  4х4, отключаемый передний мост
 Двигатель  ЗМЗ-66, V-8, карбюраторный
 Объем двигателя  2,12 литра
 Мощность   55 и 52 л/с при 3200 об/мин
 Топливо  А-66, А-70
 Объем бака   ГАЗ-69—40+27 литра, ГАЗ-69А—60 литров
 КПП  3-ех ступенчатая, механика

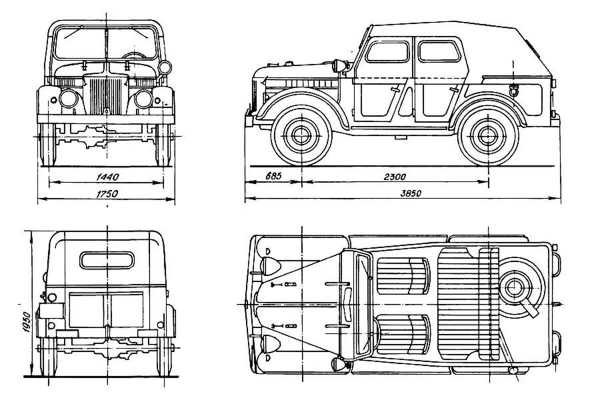

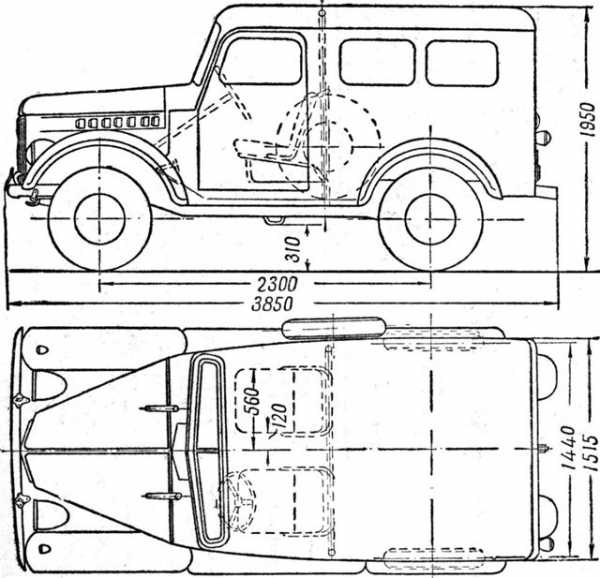

 Габариты  3850х1730х1850
 Колесная база  2300 мм
 Клиренс  210 мм
 Снаряженная масса  1525 кг
 Грузоподъемность  650 кг
 Масса буксируемого прицепа  нет данных
 Скорость  максимальная 90 км/час, крейсерская 45-50 км/час
 Запас хода 400-450 км
 Расход топлива  17-19 литров на 100 км, 22 смешанный



warbook.info

ГАЗ-69 (Фото) на деле показывает внедорожные качества

Мы очень много говорили про немецкие внедорожники, такие как Гелендваген 2013, английские – Range Rover Sport 2013. А сегодня мы поговорим про наши внедорожники, которые очень здорово себя чувствуют по нашему бездорожью.

Тем более, что машина, о которой идет речь – легенда, – ГАЗ-69. Где она только не ездила? На фото ГАЗ-69 видно, что этот автомобиль не просто легенда а еще и серьезный внедорожник.

За период производства ГАЗ-69 и ГАЗ-69А, которое длилось около 2-х десятилетий, было выпущено более 600 000 экземпляров. ГАЗ-69 отправляли на экспорт в 56 стран мира в различных климатических модификациях (ГАЗ-69М и ГАЗ-69АМ). Кроме этого, в 1957 году техническая документация на массовое производство была передана в Румынию, а в 1962 года — в Северную Корею.

Автомобили ГАЗ-69 и ГАЗ-69А встречаются и сегодня, некоторые даже в хорошем состоянии. Машины частенько доделывают для участия в кроссах и других внедорожных соревнований.

Вообще этот аппарат ездить может везде и по сегодня – в России, Украине, Беларуси и даже в Африке и на Востоке, везде, где процветает бездорожье и есть большие дистанции, а также опытные механики и любой бензин.

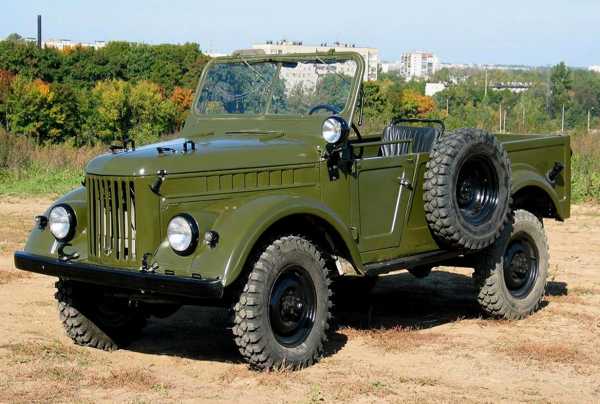

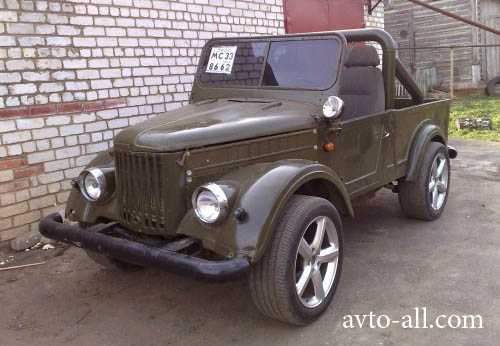

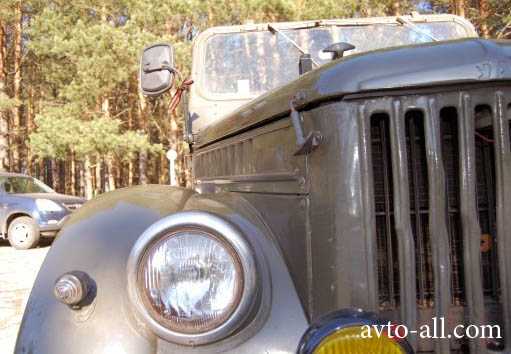

На фото ГАЗ-69 видно, что конструкция очень проста – в этом и есть фишка. Конструкция настолько проста, что это авто можно отремонтировать почти в каждом гараже. Все просто: рама, два моста, рессоры, живучий мотор, понижающая передача на «раздатке» – вот почему ГАЗ-69 может проехать по непроходимому бездорожью. Большинство деталей опробованы на других автомобилях, выпущенных на Горьковском автозаводе, так что ГАЗ-69 живуч, как никто другой, даже Рендж Ровер Спорт 2014 не такой живучий.

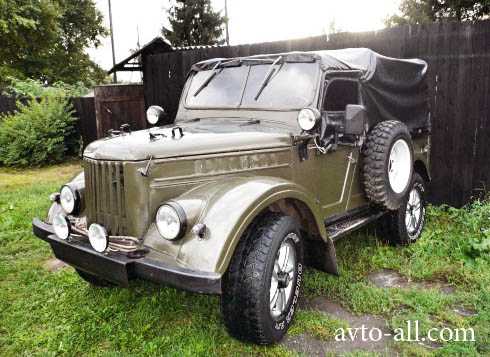

На фото ГАЗ-69 видны брезент и сталь

Министерство обороны СССР выступило в роли заказчика этого авто, поэтому кузов ГАЗ-69 выпускался лишь в полевом варианте – с брезентовой крышей. Выпускались 2 варианта: четырехдверный ГАЗ-69 А, также его звали «командирский» и двухдверный ГАЗ-69, он считается грузопассажирским с передними креслами и двумя задними лавками.

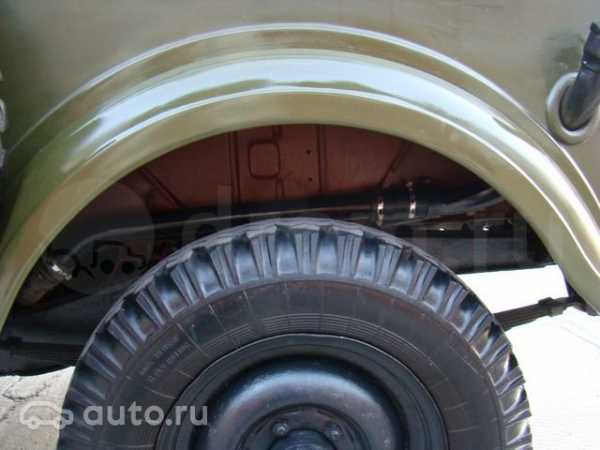

Чтобы защитить металл кузова снизу от коррозии, на него наносили слой битумной мастики. Для верха – предназначалась грунтовка и краска двух цветов: песочно-желтого и хаки. Обычно ржавеет кузов с кромок крыльев, лонжеронов и передней части пола. Но хорошо сохранившиеся экземпляры можно найти если захотеть, ведь эти машины не ездили по улицам городов, посыпанных солью.

Конечно же, запчасти для кузова в магазинах не продаются, но их можно найти через сайты любителей этой модели. Раму, во время покупки нужно также внимательно осматривать, потому что она также может страдать от коррозии. Ее заменили на многих газах рамой от УАЗ-469.

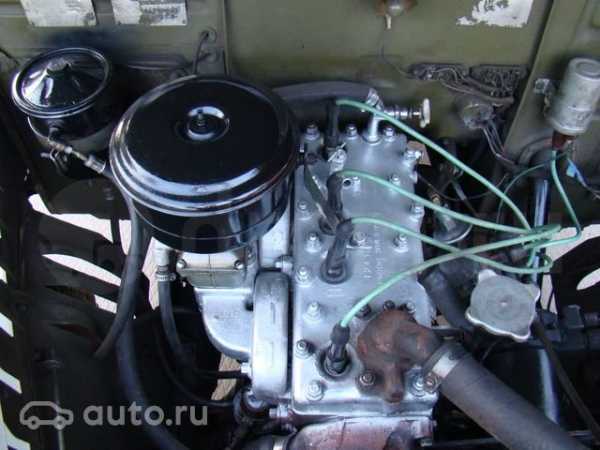

Двигатель на ГАЗ-69

Двигатель ГАЗ-69 такой же как и М20 «Победа». Объем 2,12; мощность — 55 л. с. (при 3600 об/мин). Вообще этот мотор обладает хорошей тягой (127 Нм при 2000 об/мин), за это его любят пираты бездорожья. Правда максимальная скорость у этого авто – 90 км/ч.

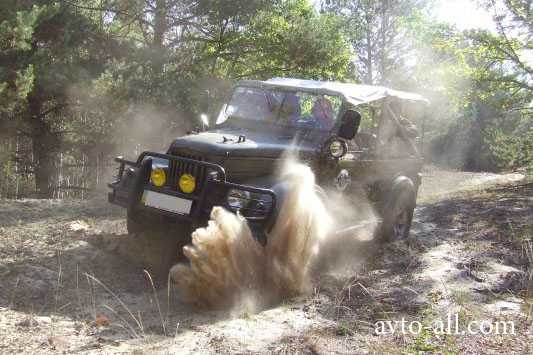

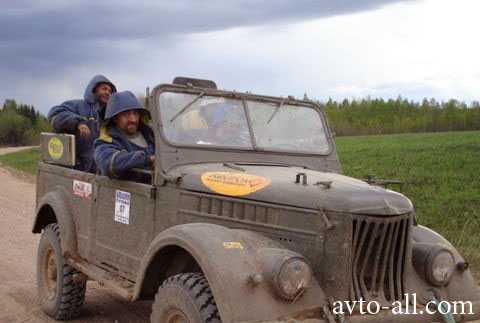

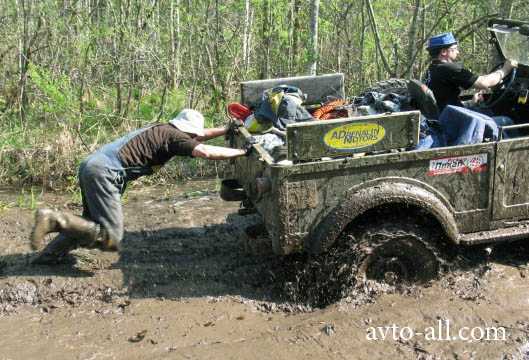

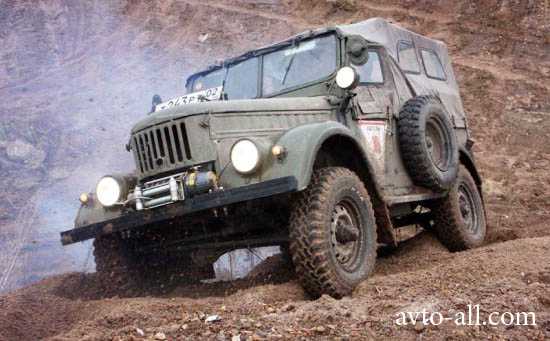

Именно отличные внедорожные возможности показывают фото ГАЗ-69 и впечатляют, именно такие внедорожные возможности сделали это авто популярным в странах СНГ. У тогдашних фермеров, строителей и революционеров 60-х готов ГАЗ-69 котировался наравне с Land Rover (тогда он был недорогой) и Jeep серии CJ. Но плата за отличную проходимость и живучесть – необходимость обслуживания и частенькой возни. Но в те годы возня во время ремонта – это дело обычное.

Передние ступицы подключаются с помощью рычага раздаточной коробки, это можно сделать на любой скорости, даже без выжима сцепления. А вот понижающую передачу включать рекомендуется только после остановки, а обратный переход на высшую передачу лучше делать на ходу. Что еще интересно, что межосевого дифференциала здесь нет, а ездить по нормальной дороге в советские времена не рекомендовалось, чтобы сэкономить бензин.

Сцепление вообще неприхотливое, здесь механический привод его выключения, сцеплению раз на тысячу км. нужна смазка для рычагов и выжимного подшипника.

Ведущие мосты надо обслуживать каждые 6 тыс. км. Вообще, «родные» мосты на сегодняшний день – это редкость и вместо «родных» ставят 469-е или или волговские.

Рессоры и мосты на ГАЗ-69

Подвеска этого советского джипа выдерживает любое бездорожье, а про дороги вообще говорить нечего. Так вот эта подвеска на продольных рессорах с амортизаторами, которые двухстороннего действия. Такая подвеска отлично подойдет для буксировки прицепа 850-килограммового или батальонной пушки. Но с такой нагрузкой ездить можно будет со скоростью 40 км/ч.

Задние рессоры ГАЗ-69 из-за большой толщины более жесткие и они из 11 листов, а амортизаторы стоят рычажного типа, каждые 6 тыс. км в них необходимо доливать жидкость, а на новый сезон их надо демонтировать и полностью промывать. Сейчас такие узлы уже не встретишь и вместо них лучше установить телескопические амортизаторы, они более неприхотливые.

Для того, чтобы не было скрипа, рессоры надо смазывать смазкой для рессор. У этого аппарата скрипят и втулки, их может и не хватить на 1 тысячу км, поэтому чтобы увеличить срок эксплуатации их надо замачивать в бензине. Так что за этой машиной нужен глаз да глаз.

Характер ГАЗ-69 (Фото)

Руль этого армейского джипа действительно тяжел, так как здесь нет гидроусилителя руля:)). Обычно есть люфт, но его можно устранить путем необходимых регулировок.

В ГАЗе суровая и тормозная система, в которой четыре рабочих барабана и один контур гидропривода, и конечно же нет усилителя. На валу раздаточной коробки есть даже пятый тормозной барабан, который компенсирует недостаток надежности. Каждые 12 тыс. км. рекомендуется полностью разобрать тормозную систему и промыть ее, но в современном мире – это очень неудобная процедура. Но это касается многих российских автомобилей.

Да уж, в наши дни содержать этот автомобиль совсем не просто, но быть владельцем рабочего раритета очень почетно и полезно, ведь ГАЗ-69 сможет прокатить вас по таким местам, по которым редкий современный джип проберется.

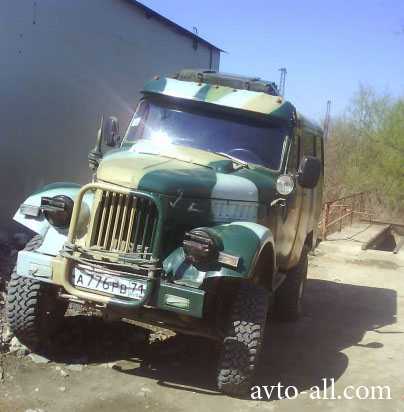

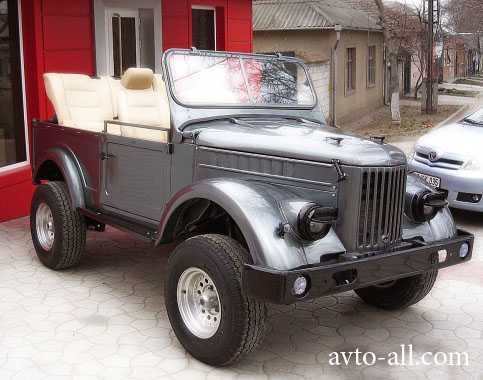

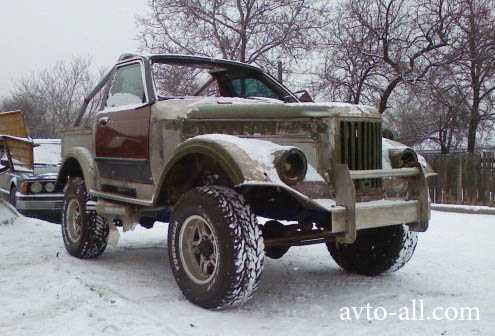

Кстати, есть более интересный вариант: взять ГАЗ-69, усовершенствованный современными приборами и технологиями. Но такой аппарат будет стоить гораздо дороже…

А вот напоследок видео, где ГАЗ-69 на деле демонстрирует свои внедорожные качества:

Также на эту тему вы можете почитать:

Alex S Май 4th, 2013

Опубликовано в: Российские автомобили

Метки: Внедорожники, Джипы

avto-all.com

Вопрос про ГАЗ-69М — Восстанавливаем раритет

Модификации ГАЗ-69:

ГАЗ-69-68 — модифицированный

ГАЗ-69А — 5 местный, 4 дверный с багажником.

ГАЗ-69Б — почтовый сельский.

ГАЗ-69ЛСД — санитарный фургон.

ГАЗ-69М — с увеличенным диаметром цилиндров.

ГАЗ-69рх — армейский автомобиль хим. разведки,

ГАЗ-69Т — топопривязчик армейский

ГАЗ-69Э — с экранированным электрооборудованием,

ДИМ — дорожный индукционный миноискатель,

2П26 — пусковая установка противотанкового ракетного комплекса «Шмель»

ГАЗ-69Ю — в экспортном исполнении для районов с тропическим климатом

ГАЗ-69У — в экспортном исполнении.

Ну и так далее, всякого такого рода фигня, всякие подметалки, снегоочистители, краны, трапы, бурилки и пожарные машины переделанные на авторемзаводах.



Ну и соответственно букв может быть много ГАЗ-69ЭМ — с экранированным обрудованием и форсированным двигателем.



За обозначениями даже лазить далеко не нужно, в справочнике НИИАТ и в книгах по устройству автомобилей до 1966 г. все эти буквенные приставки расписаны. И на них есть ГОСТ.

Только это все фигня, т.к. за частую буквенные обозначения на подкапотной табличке просто не набивали.

Так у меня кузов в экспортном исполнении для тропиков с экранированным оборудованием (что известно на 100%) и должно быть набито ГАЗ-69ЭЮ, но набито лишь ГАЗ-69.



З.Ы. Очень редко встречающаяся модификация ГАЗ-69А-68ЭБЛСДТрхЮ 5-ти местный, четырех дверный, модифицированный с экранированным оборудованием, армейский почтово-санитарный фургон-топопривязчик химической разведки в экспортном исполнении для районов с тропическим климатом.

www.gaz69.ru

1966 ГАЗ 69 — с консервации из воинской части

ГАЗ-69 — советский легковой автомобиль повышенной проходимости.

Производился с 1952 по 1972 год.



ИСТОРИЯ

Создан коллективом конструкторов Горьковского автомобильного завода (Ф. А. Лепендин, Г. К. Шнейдер, Б. Н. Панкратов, С. Г. Зислин, В. Ф. Филюков, В. И. Подольский, В. С. Соловьёв, под руководством Г. М. Вассермана) на замену модели ГАЗ-67Б. Разработки автомобиля начались в 1946 году, опытные образцы изготавливались с 1948 года. Первые опытные образцы носили название «Труженик».

Серийный выпуск начат 25 августа 1953 г. Выпускался на ГАЗе до 1956 года, позже производство было полностью передано в Ульяновск — на бывший УльЗИС, в войну собиравший грузовики ЗИС-5В, а в конце 1940-х — полуторку ГАЗ-ММ-В. С началом производства ГАЗ-69 предприятие было переименовано в Ульяновский автомобильный завод (УАЗ). Как и предыдущие горьковские «вездеходы» (ГАЗ-64, ГАЗ-67,ГАЗ-67Б), ГАЗ-69 в народе назывался «козликом».

ГАЗ-69, сиденье пассажира снято, виден дополнительный топливный бак. Разборный пол облегчает доступ к КПП и раздаточной коробке

С самого начала новая машина выпускалась в двух модификациях: ГАЗ-69 с двухдверным восьмиместным кузовом (шесть человек на продольных трёхместных лавках, откидной задний борт) и сельскохозяйственный (командирский) ГАЗ-69А с четырёхдверным пятиместным кузовом с комфортабельным трёхместным задним сиденьем. Производство семейства ГАЗ-69 Горьковский завод начал в 1953 году, причём параллельно (с декабря 1954 года) эти вездеходы собирал и Ульяновский автозавод. Полностью на выпуск ГАЗ-69 и ГАЗ-69А из узлов собственного производства УАЗ перешёл после 1956 года.

На базе ходовой части ГАЗ-69 и усиленного несущего кузова «Победы» Горьковский завод с середины 1955 года освоил выпуск оригинального легкового полноприводного автомобиля ГАЗ-М-72. Кроме того, на агрегатах ГАЗ-69 завод выпускал с 1952 года малую амфибию ГАЗ-46 (МАВ). В 1970 году на УАЗе был освоен модернизированный вариант ГАЗ-69-68 с мостами от грузовика УАЗ-452. На ГАЗ-69 базировалась также противотанковая реактивная установка 2П26 для пуска 4 управляемых ракет (ПТУР) комплекса 2К15«Шмель». На базе полноприводного ГАЗ-69 был создан опытный образец фургона ГАЗ-19 с колёсной формулой 4×2 для обслуживания почтовых учреждений.

За два десятилетия производства ГАЗ-69 и ГАЗ-69А было выпущено свыше 600 тысяч машин. ГАЗ-69 экспортировался в 56 стран мира в разных климатических исполнениях (ГАЗ-69М и ГАЗ-69АМ), кроме того, в 1957 году техническая документация на массовое производство была передана в Румынскую компаниюARO, а в 1962 году — в Северную Корею.

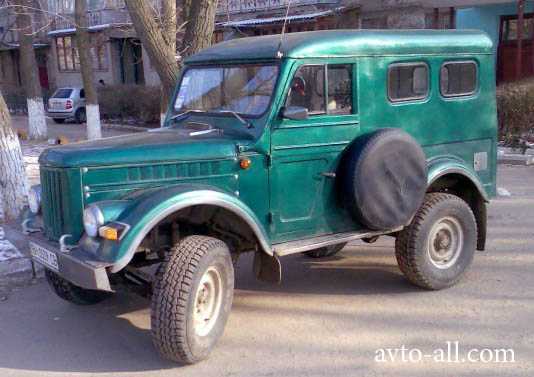

Различными авторемонтными заводами и структурами МВД СССР автомобиль дорабатывался путем снятия тента и установки цельнометаллической крыши.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ

Об устройстве рядных шести- и четырёхцилиндровых двигателей Горьковского автозавода см. статью ГАЗ-11 (двигатель).

  • Воздухоочиститель инерционно-масляный, в системе смазки два масляных фильтра — грубой очистки полнопоточный щелевой с отстойником (пакет из металлических дисков с зазорами, принудительная очистка зазоров проворачиванием ротора вручную) и фильтр тонкой очистки со сменным элементом ДАСФО (картонный двухсекционный автомобильный супер-фильтр-отстойник), работал только на слив масла в картер.
  • Сцепление сухое, однодисковое.
  • Коробка передач трёхступенчатая, двухходовая, с синхронизаторами на II и III передачах, аналогична КПП автомобиля ГАЗ-М-20 «Победа». Отличается только механизмом переключения передач с «напольным» расположением рычага КПП(на «Победе» рычаг выведен на рулевую колонку).
  • Раздаточная коробка шестерёнчатая, имеет две передачи с передаточными числами 1,15 и 2,78. Низшая передача (2,78) может быть включена только после включения переднего моста.
  • Карданных валов три: промежуточный (между коробкой перемены передач и раздаточной коробкой), задний и передний.
  • Главная передача одинарная коническая, со спиральным зубом. Дифференциал с двумя сателлитами. Полуоси полностью разгруженные.
  • Ступицы переднего моста отключаемые, что позволяло незначительно снижать расход топлива на дорогах с хорошим покрытием. Водитель торцовым трубчатым ключом откручивал защитный колпак (этот же ключ применялся для регулирования подшипников ступиц), затем шестигранником на «12» подключал-отключал соединительную муфту. На автомобилях ранних выпусков передача крутящего момента на ступицу происходит через конический «колпачок». На фотографии в карточке к статье изображён ГАЗ-69 с именно таким передним мостом.
  • Размер автомобильных шин — 6,50-16
  • Под капотом на левой стороне двигателя монтировался котёл предпускового подогрева. В зимнее время необходимо было вывернуть руль вправо, в крыле левого переднего колеса открыть люк и в жаровую трубу котла вставить работающую паяльную лампу. Прогревалась жидкость в системе охлаждения, горячими газами согревалось моторное масло в поддоне картера. При подогреве «сухого» двигателя в котёл заливалось 5 литров воды, затем следовал подогрев образующимся паром. Затем — запуск двигателя и долив воды в радиатор.
  • Для обслуживания и ремонта раздаточной коробки и КПП необходимо снять пол в салоне. Агрегаты для ремонта извлекались в салон.

КУЗОВ

  • Кузов автомобилей ГАЗ-69 и ГАЗ-69А открытый, со съёмным тентом на съёмном металлическом каркасе. Верхние боковины дверей съёмные брезентовые на металлических дугах (со стёклами).
  • Поднимающиеся вперёд-вверх рамки ветрового стекла делала поездку нежаркой («с ветерком» и с соответствующим количеством дорожной пыли). При сложенном тенте ветровое стекло полностью откидывалось на кронштейны капота и фиксировалось крюками.
  • Расположенный в салоне отопитель подавал при помощи электрического вентилятора тёплый воздух только на ветровое стекло. К ногам водителя и пассажира тёплый воздух поступал только при движении автомобиля через открывающийся за капотом воздухозаборник. Зимой в салоне стоящего автомобиля было холодно.
  • Боковые панели облицовки капота были съёмные, летом это значительно облегчало охлаждение двигателя.
  • У ГАЗ-69 кузов восьмиместный, водитель и один пассажир размещаются спереди, шесть пассажиров — на трёхместных боковых поднимающихся лавках, под ними — инструментальные ящики. ГАЗ-69 рассчитан на перевозку раненого на санитарных носилках. Спинка переднего пассажирского сиденья откидывается вперёд, носилки устанавливаются на крепления на пассажирском поручне и на заднем борту автомобиля. Сопровождающий медработник располагается на боковой левой лавке. Левая водительская дверь у́же правой пассажирской и имеет иную форму. Запасное колесо — за водительской дверью на кронштейне.
  • ГАЗ-69А — четырёхдверный, пятиместный. Из салона доступ в багажник (как на автомобилях с кузовом «Универсал») невозможен.
  • Задний борт ГАЗ-69 и ГАЗ-69А — откидной, двойной, внутреннее пространство в борту предназначено для хранения буксирного троса, знака аварийной остановки и других предметов.
  • На ГАЗ-69А один топливный бак, на ГАЗ-69 — два. На автомобильной раме находился фильтр грубой очистки топлива (с отстойником). Фильтр тонкой очистки топлива — на бензонасосе. Померить уровень бензина в основном топливном баке автомобиля ГАЗ-69 водитель мог не вставая с места (щуп позади рычагов раздаточной коробки). На ГАЗ-69 устанавливался и дополнительный топливный бак — под пассажирским сиденьем. Вентиляция дополнительного топливного бака выведена под пол кузова. Заправка — при открытой пассажирской двери. На панели приборов датчик показывал количество топлива только в основном баке. Узнать, сколько бензина в дополнительном баке можно только посмотрев в заправочную горловину. Переключатель топливных баков — на полу водительского места.
  • Передний угол свеса — 45 °
  • Задний угол свеса — 35 °

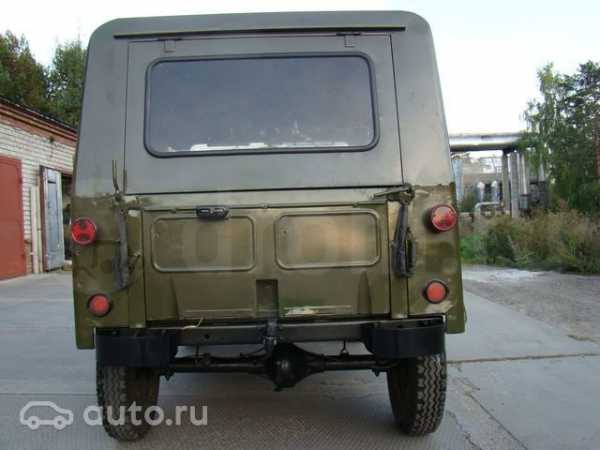

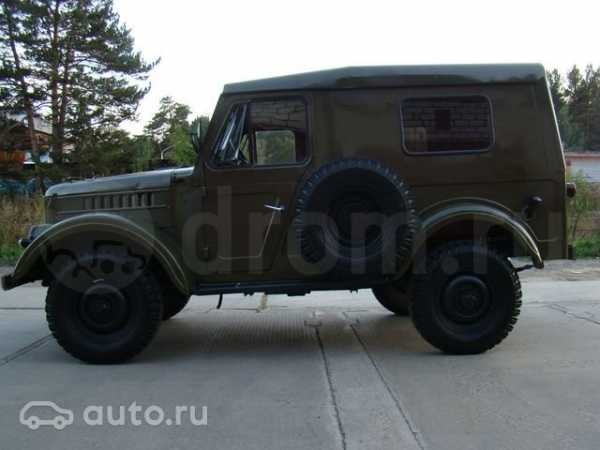

1966 ГАЗ 69
2.1 л / 55 л.с
Пробег — 110 000 км
1 хозяин
Продам ГАЗ-69 отс , с консервации из воинской части !



Цена: 190 000

auto.ru





Вконтакте

Одноклассники

Facebook

Мой мир

Twitter

E-mail

xn--80aafe9bhdrpm.com

ГАЗ 69 — Легендарные автомобили мира


В целом нужно признать, что автомобиль, получивший индекс ГАЗ69, вышел очень удачным. Не случайно даже в отчете о государственных испытаниях, проведенных в 1951 году, практически нет нареканий. Началось все с того, что военный опыт эксплуатации американских джипов и наших «козликов» выявил ряд существенных недостатков обоих типов машин. В первую очередь все они были недостаточно вместительны, а ГАЗ-67Б – еще и безумно неэкономичен. И потом, Горьковский завод готовился вот-вот прекратить выпуск предвоенных моделей, с которыми и унифицировались его легковые вездеходы. А это означало полную бесперспективность дальнейшего производства последних.


Новый советский автомобиль рождался мучительно долго – еще в марте 1949 года в испытательный пробег отправился практически готовый образец, а начала конвейерного производства пришлось ждать до 25 августа 1953-го. Особенно долгими эти сроки кажутся в сравнении с тем, как буквально за месяцы запускались в серию первые отечественные вездеходы ГАЗ-64, ГАЗ-67 и ГАЗ-67Б. Время, правда, было лихое… Другой была и сама машина. Отличие ГАЗ-69 от предшественников было воистину огромным. По комфорту «шестьдесят девятый» приближался к легковым автомобилям своего времени. Металлические двери, отопитель салона, стеклоочистители с электроприводом, синхронизированная коробка передач… Более продуманным было и расположение органов управления, да и сам салон стал просторнее.


И вот 21 апреля 1947 года вышло постановление Совета министров СССР№1118-325 и вслед за ним – приказ Министерства автомобильной и тракторной промышленности №34, предписывающие Горьковскому автозаводу создать современную замену устаревшим вездеходам. 30 июня основной заказчик – Главное артиллерийское управление – выдал тактико-технические требования на автомобиль. У военных он проходил под литерой АТК-Л («Артиллерийский тягач колесный легкий»), а заводчане дали машине индекс ГАЗ-69. Причем, если быть до конца точным, то правильное обозначение – ГАЗ-69-76. Второе число относится к кузову (такую систему в Горьком переняли у компании Ford).


Кстати, первые автомобили имели выштамповку на боковине капота: «Труженик». Так вот, сын главного конструктора ГАЗа Андрея Александровича Липгарта, Сергей, в свое время вспоминал, что именно отец назвал ГАЗ-69 «Тружеником» (различить это слово можно даже на машинах, прошедших госиспытания). Внешне «шестьдесят девятый» выглядел уменьшенной копией грузовиков ГАЗ-63 и ГАЗ62, а у них на боковинах штамповали: «Завод имени Молотова». Что же касается имени «Труженик», то по какой-то причине его не утвердили. И в серию вездеход пошел с характерными «залысинами» на боковинах. Ведущим конструктором ГАЗ-69 был ученик знаменитого «полноприводного» инженера Виталия Андреевича Грачева – Григорий Моисеевич Вассерман. Именно Вассерман вел львиную долю работы по ГАЗ-67Б. Да и первые наброски «шестьдесят девятого», по свидетельству очевидцев, Григорий Моисеевич сделал еще в далеком 1944 году.


Принципиальная разница между ГАЗ-67Б и ГАЗ-69 заключалась в использовании на последнем не низкооборотистого высокомоментного двигателя от грузовика ГАЗ-ММ, а мотора, устанавливаемого под капот «Победы». То есть легкового двигателя с относительно небольшим крутящим моментом. Выбор силового агрегата потребовал расширить силовой диапазон трехступенчатой коробки передач до значений 6,2 – 7,5 (сделано это было при помощи двухступенчатого демультипликатора в раздаточной коробке). Причем «раздатку» намеренно выполнили «переразмеренной», поскольку инженеры держали в уме возможность установки вала отбора мощности (например, для привода ходового винта разведывательной амфибии на базе ГАЗ-69). Чтобы увеличить полезную вместимость автомобиля до восьми человек (или 650 кг груза), силовой агрегат сместили вперед. Уже летом 1945 года стало более-менее ясно, как будет выглядеть автомобиль. Именно поэтому 19 июня в Кремле на показе автомобилей ГАЗ М-20 «Победа» и ГАЗ-51 главный конструктор А.А. Липгарт уверенно отвечал Сталину, что к производству готовится еще и тягач.


Общую компоновку автомобиля начертил инженер Ф.А. Лепендин, кузов был спроектирован под руководством Б.Н. Панкратова, а большой объем работ по трансмиссии выполнили В.С. Соловьев (будущий главный конструктор АвтоВАЗа), Б.А. Дехтяр и С.Г. Зислин. Что же касается легкой и прочной рамы с лонжеронами закрытого сечения, то за ее проектирование отвечал В.Ф. Филюков.


Технически новый автомобиль постарались максимально «увязать» с «Победой». Помимо 50-сильного мотора, от нее были взяты коробка передач (с измененными передаточными отношениями), рулевой механизм, карданные шарниры, колесные тормоза с гидроприводом и задние рычажные амортизаторы. Ведущие мосты «позаимствовали» от ГАЗ-67. Это была усовершенствованная конструкция со ступицами на конических подшипниках, полностью разгруженными полуосями и шлицевым соединением вместо конуса со шпонкой (на ГАЗ-67 такие мосты внедрить не успели). Колеса «обули» в шины Ярославского завода Я13. Причем они были явно недостаточного для езды по бездорожью размера 6,5 – 16. Опытные образцы ГАЗ-69 получили дисковый стояночный тормоз от ГАЗ-51. В окончательной же версии его заменят барабанным.


Первый образец из опытной серии (Э-I) был готов уже к октябрю 1947 года. Внешне он вроде бы напоминает серийный ГАЗ-69, но что-то в его пропорциях было не так. Облицовка радиатора иная, и крылья тоже. Да и лобовое стекло больше. К февралю 1948-го выпустили еще два образца, соответственно Э-II и Э-III. А к концу года еще и Э-IV. Заводскими испытаниями образцов руководил инженер А.Ф. Ромачев. Все машины прошли по 12 500 км, везя на крюке специально спроектированный для них одноосный прицеп ГАЗ-704 грузоподъемностью 0,5 т. Ходит легенда, что прицеп создали для отвода глаз, чтобы не таскать по дорогам общего пользования 82-мм миномет и 45-мм пушку, тягачом которых ГАЗ-69 предстояло служить. Что ж, прицеп, загруженный по норме орудия, очень даже неплохо его заменял.


Заводские испытания прототипов ГАЗ-69 завершились к июню 1948 года. Было очевидно, что рождается очень перспективная машина. В отчете о заводских испытаниях указывалось следующее. Автомобиль имел снаряженную массу 1470 кг, полную – 2110 кг. Он обладал высокими тяговыми свойствами: 69,9% от полной массы без прицепа и 50,7%– с прицепом. Пожертвовали динамикой: максимальная скорость была всего 75 км/ч. В дальнейшем тяговое усилие снизили, насколько позволяло техзадание (1350 кгс по грунту). Скорость при этом возросла. Автомобиль взбирался по косогору с уклоном 34° (с прицепом – 23°) и спускался по 30-градусному склону, шел по тяжелому бездорожью со слоем грязи до 0,25 м (с цепями – 0,3 м) и брал броды глубиной до 0,7 м, уверенно двигался по свежему снегу глубиной до 0,4 м и по уплотненному весеннему до 0,3 м.


В ходе подготовки к серийному производству машину серьезно усовершенствовали. Мощность двигателя образца Э-V довели до приемлемых 55 л.с., а крутящий момент – до 12,7 кг*м. На двигателе появились масляный радиатор и шестилопастный вентилятор, устранившие возможность перегрева. Были подобраны оптимальные передаточные отношения в трансмиссии, а «победовская» коробка передач заменена полностью синхронизированным узлом от ГАЗ12 ЗИМ. Устаревшие ведущие мосты заменили фланцевыми, с разгруженными полуосями. При этом сохранили коническую пару главной передачи от «Победы» (5,125:1). Конструктор В.С. Соловьев спроектировал картеры главных передач типа «Сплит» увеличенной жесткости. Их намеревались применить в модифицированной «Победе», но дело не двинулось. В усовершенствованном образце ГАЗ-69 использовалась также двухсателлитная неразъемная коробка дифференциала от ГАЗ-12 и рулевой механизм от него же. Кроме того, усилили раму и установили унифицированные контрольные приборы.


Внешность ГАЗ-69 также претерпела некоторые изменения, и в результате вездеход принял именно тот вид, который нам хорошо знаком. Более того, в мае 1951 года горьковчане построили четырехдверный вариант ГАЗ-69А с пятиместным кузовом модели 77 (он же ГАЗ-69-77). Параметры усовершенствованного «шестьдесят девятого» тоже изменились. На 60 кг возросла масса, увеличилась на 30 мм длина, на 35 мм – ширина и на 60 мм – высота. Максимальная скорость теперь составляла приемлемые 90 км/ч, а расход топлива по шоссе – 10,4 л (с прицепом – 11,9 л).


Но устранить все недостатки, естественно, не представлялось возможным. Двигателю «шестьдесят девятого» все равно не хватало тяги. Устав бороться, военные сняли требования о поднятии мощности до 60–65 л.с. как неосуществимые. Осталась нерешенной и проблема с шинами: вездеход не только зарывался в грунт, но и имел недостаточный (220 мм) дорожный просвет. Но как бы то ни было, а в июле – сентябре 1951-го прошли успешные государственные испытания четырех вездеходов ГАЗ-69.


Новый автомобиль оказался чрезвычайно востребованным. ГАЗ69 был нужен и полярникам на дрейфующих станциях СП-3 и СП4, и кубинскому другу СССР Фиделю, и индийскому другу Ганди, председателям колхозов и медработникам. Требовалось расширение производства. И вот в декабре 1954 года на Ульяновском автомобильном заводе были собраны первые шесть ГАЗ-69. В ходе смены «места прописки» автомобиль не претерпел изменений, а единственным отличием ульяновского ГАЗ-69 стало появление на капоте вездехода выштамповки УАЗ.


В ходе серийного производства ГАЗ-69 постоянно совершенствовался. Так, в 60-е годы вездеход стал комплектоваться передним мостом с муфтами отключения колес, усиленными подшипниками и дифференциалом с четырьмя сателлитами вместо двух. Модифицированные версии получили обозначение 69М и 69АМ. Всего же усилиями двух заводов было выпущено 634 285 автомобилей ГАЗ-69 всех модификаций. УАЗ построил 356 624 автомобиля ГАЗ-69, 230 185 автомобилей ГАЗ-69А и 10 551 автомобиль УАЗ-69М и УАЗ-69АМ. Производство легендарного вездехода было прекращено в 1973 году. На смену ему пришла машина с индексом 469.


Нам повезло найти отреставрированный до идеального состояния ГАЗ69, именно он попал в объектив нашей фотокамеры. Нас поразил подход Анатолия Викторовича к восстановлению этого культового советского внедорожника – все детали оригинальные, любая мелочь в автомобиле находится в рабочем состоянии, а общее ощущение от автомобиля заставляет думать, что ты вернулся в 60-е года XX века, когда производился автомобиль.


Но золотые руки мастера вернули автомобилю не только оригинальный внешний вид и отличное техническое состояние, но и дали автомобилю вторую жизнь, вновь разбудив его внедорожный характер для подвигов. Анатолий Викторович продемонстрировал мне, что этот ретро-автомобиль способен дать фору любому современному внедорожнику – по пути на место съёмок ГАЗ-69 без заминок форсировал высоченные сугробы занесенного снегом провинциального городка и лихо справлялся с любым препятствием, встававшем на пути ГАЗ-69.


Кстати, если вы задумывали о покупке внедорожного ретро-автомобиля или искали именно ГАЗ-69, то рекомендуем обратить внимание на этот ГАЗ-69, ведь сейчас этот автомобиль находится в продаже. Связаться с Анатолием Викторовичем по поводу покупки автомобиля вы можете по телефону 8-910-390-99-68.

Текст — Максим Вяткин
Фотографии — Дарья Карпочева

carakoom.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
