ГАЗ 66 технические характеристики: ТТХ, двигатель, кабина


ГАЗ-66 начали производить еще в СССР. Особенно популярен он был в 1960–1990-х годах. Его использовали в хозяйственных работах и Советской армии. Часто на нем ездили геологи на раскопках руд и поисках полезных ископаемых. На машине возили буровые установки, аппаратуру, тяжелые приборы и т. д. Технические характеристики ГАЗ-66 позволяют перевозить автомобилю около 2 т по пересеченной местности.

Области применения ГАЗ-66

Хорошая проходимость и легкая конструкция позволяют автомобилю справляться с бездорожьем. Эта машина не имеет конкурентов из-за своей отличной сбалансированности центра тяжести, что позволяет распределять нагрузку между передними и задними осями грузовика. Именно благодаря этим техническим характеристикам ГАЗ-66 использовался в десантных войсках – при парашютных прыжках автомобиль ровно приземлялся на все колеса и не заваливался.

Основные технические характеристики

Все технические характеристики ГАЗ-66 направлены на одну цель — прохождение по сложной местности. Основные параметры приведены в следующей таблице:

ПараметрЗначение
Длина5,8 м
Ширина2,3 м
Высота кабины2,5 м
Грузоподъемность2 т
Длина5,8 м
Ширина2,3 м
Клиренс315–870 мм
Радиус поворота9,5 м
Мощность120 л. с.
Макс. скорость90 км/ч
Топливный бак210 л
ТрансмиссияМеханическая, с 4 передачами
Максимальный крутящий момент284,4 Нм
Глубина преодолеваемого брода0,8 м

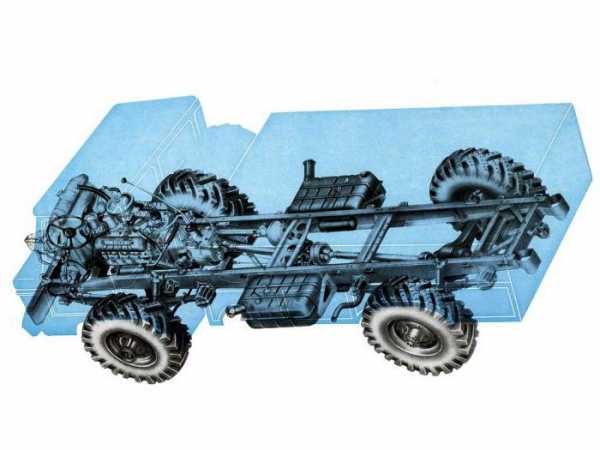

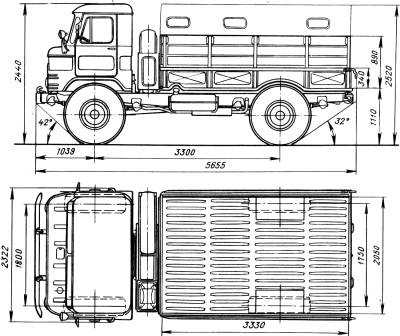

Схема грузовика ГаЗ 66

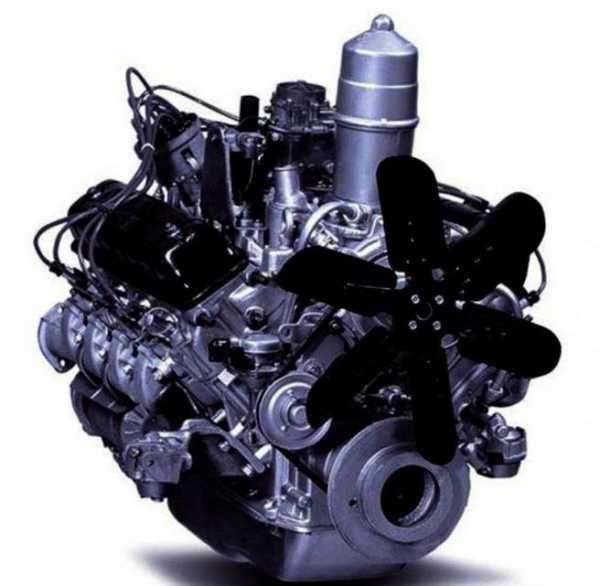

Характеристики двигателя

В ГАЗ-66 устанавливается четырехтактный восьмицилиндровый карбюраторный двигатель на бензине с водяным охлаждением. Изготовлен на Заволжском моторном заводе. Его рабочий объем составляет 4,25 л. Масса – 262 кг. Использует бензин АИ-76 и АИ-80. При снятии ограничителя может разгоняться до 120 км/ч, но мотор от этого сильно изнашивается. Расход топлива – 20–25 л бензина на 100 км. У двигателя имеется предпусковой подогреватель, а также привод компрессора, позволяющий подкачивать шины.

В 90-е годы выпускались грузовики ГАЗ 66 с дизельным двигателем.

Технические параметры коробки передач

К основным техническим характеристикам механической трансмиссии относится то, что она имеет четыре передачи. В состав коробки передач входят – главная скорость, сцепление с гидроприводом и «раздатка» с двумя передачами. Синхронизация на третьей и четвертой позволяет передвигаться по бездорожью.

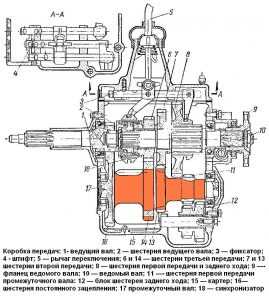

Коробка передач ГАЗ 66

Для упрощения движения по склонам или с прицепом можно использовать понижающий делитель. Если же у дороги хорошее покрытие, то передний мост можно отключить с целью экономии бензина. Помимо синхронизаторов, вести автомобиль облегчает гидравлический усилитель, встроенный в рулевое управление.

Трансмиссия располагается справа и сзади («раздатка») от водительского кресла, что доставляет неудобства для начинающих.

Раздаточная коробка усиливала крутящий момент, распределяя его между управляемыми мостами. Именно с ее помощью можно было включить или отключить ведущий мост спереди.

С 1980–1990 гг. применяется раздельная гидравлическая тормозная система. Сам механизм является барабанным с двухконтурным гидроприводом (с осевым разделением) и гидроусилителем, позволяющим справляться со сложными поворотами. Стояночный тормоз является трансмиссионным и барабанным с механическим приводом. Он действует на весь грузовик только в случае включенного переднего моста. Это связано с его установкой на приводе заднего моста. При таком устройстве тормозной системы двигаться накатом, выключив мотор, невозможно.

Раздаточная коробка ГАЗ-66

Особенность устройства кабины грузовика ГАЗ-66

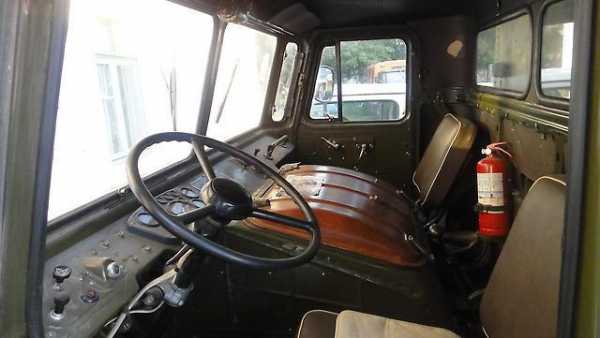

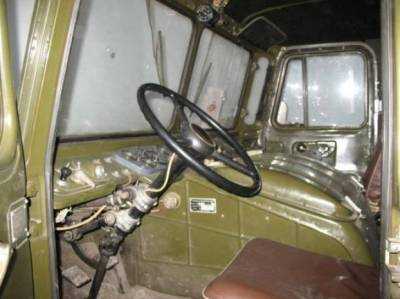

Устройство кабины ГАЗ-66 внутри

Автомобиль ГАЗ-66 имеет цельнометаллическую кабину с двумя сидениями (водительское и пассажирское). Между ними расположен верхний несъемный кожух двигателя. Имеется подвесной гамак для сна водителя при долгих переездах/командировках. Есть также и вентиляционное и отопительное оборудование, обдув и обмыв переднего стекла. Это выгодно отличает ГАЗ-66 от предшествующих моделей и существенно повышает комфорт во время работы водителя.

У грузовика имеется одна особенная характеристика – капот подвержен сильному нагреву, и часть тепла передается внутрь. В зимнее время – это удобно, но вот летом может доставлять дискомфорт. Наклон водительского кресла и его длина регулируются. У пассажирского кресла нет таких достоинств. Появились специальные места для ремней безопасности, которых не было у предыдущих моделей машины. Для осмотра и возможного ремонта мотора кабина откидывается вперед при помощи шарниров.

Она расположена достаточно высоко, благодаря чему открывается хороший обзор. С другой стороны, водители утверждают, что работать на такой высоте достаточно тяжело, особенно длительное время. Сидеть на водительском и пассажирском креслах тесно, что повышает риск получения травм при тряске на дороге. При участии в военных действиях, можно было пострадать от подрыва на мине. Это связано с тем, что кабина находится ровно над передними колесами. Попасть в моторный отсек тоже достаточно затруднительно.

Кузов представляет собой большую металлическую платформу. По длине располагаются скамейки для пассажиров. У кузова откидывается задний борт, снимаются решетки по бокам и крепления для дуг. Чтобы в кузов не попадала дорожная пыль и осадки, можно натянуть тент.

Автомобиль укомплектован разнообразными техническими дополнениями – сварочный аппарат, лебедка и т. д.

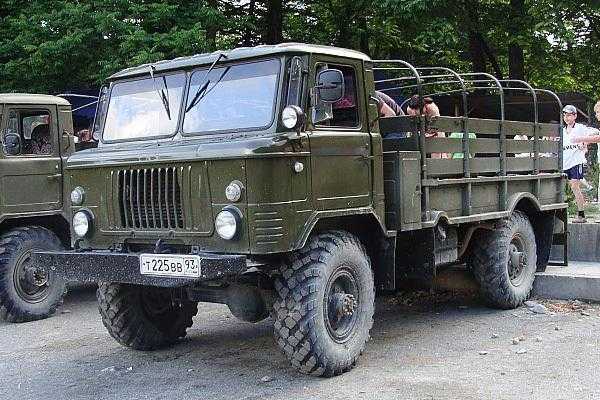

Кузов ГАЗ-66

Выводы

Автомобиль отмечен множеством наград в России и за ее пределами за грузовые и внедорожные характеристики. Этот грузовик является достаточно неповоротливой машиной, в которой сложно переносить долгие поездки. Техническое управление может показаться неудобным из-за тесного размещения. Но все эти недостатки можно простить за выровненное распределение нагрузок между осями машины и удивительную проходимость по бездорожью – от болот до горных снегов. На данный момент автомобиль снят с производства, но приобрести его на рынке б/у по выгодной цене все еще можно.

Видео по теме: Обзор на ГАЗ-66 в миниатюре SSM


specnavigator.ru

Расход топлива ГАЗ-66 на 100 км. Технические характеристики ГАЗ-66

На рынке в настоящее время немного грузовых машин повышенной проходимости. Наиболее массовый такой двухосный советский автомобиль — ГАЗ-66. Он обрел высокую популярность как в армии, так и в хозяйстве. Далее рассмотрены история и особенности, технические параметры и эксплуатационные качества, в том числе расход топлива ГАЗ-66 на 100 км.

История

Данный автомобиль разработали в качестве преемника ГАЗ-63. В 1964 г. начали его серийное производство. За время выпуска машина претерпела три крупных модернизации - в 1968 (66-01), 1985 (66-11) и 1991 (66-16) и несколько небольших. С 1968 г. ее стали оснащать централизованной системой изменения давления в шинах, а в 1981 г. заменили светотехнику. При модернизации 1985 г. был обновлен двигатель ГАЗ-66. Вариант 1993 г. получил другой мотор, улучшенные тормоза, усиленные шины и обновленную платформу. В 1995 г. завершили массовое производство, заменив автомобиль моделью 3308, а в 1999 г. выпуск полностью закончили.

Кабина

Машина оснащена двухместной металлической кабиной, отличающейся теснотой и неудобной компоновкой. Так, между сиденьями находится кожух двигателя, из-за чего рычаг КПП смещен направо и назад. При этом машина укомплектована брезентовым гамаком, подвешивающимся на крючках.

Так как кабина установлена прямо над двигателем, для доступа к нему она откидывается вперед на шарнирах. Такая компоновка обеспечила равномерное распределение массы по осям. Это позволило использовать его для десантирования. Однако расположение кабины над колесами значительно повышает опасность для экипажа при подрыве на мине. Ввиду этого в армии автомобиль заменили на капотный ГАЗ-3308.

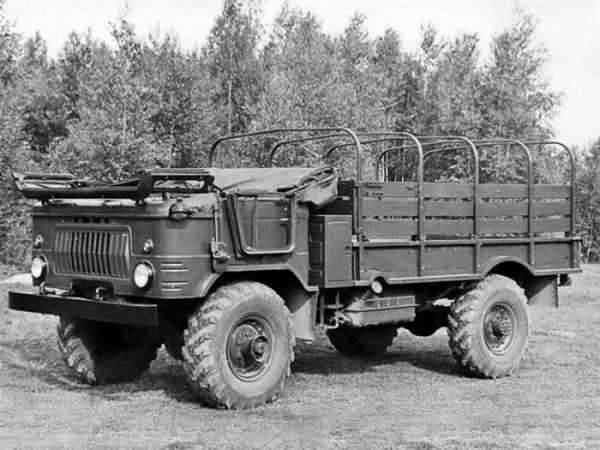

Десантный вариант (66Б) отличается складной крышей, откидной рамой ветрового стекла и рулевой колонкой телескопической конструкции.

Платформа

Автомобиль оснащен двумя топливными баками по 105 л (66-41 - одним).

Стандартная платформа представлена металлическим кузовом с решетчатыми бортами (задний — откидной). Имеет крепления для тента на 5 дугах. Его габаритные размеры равны 3,313 м в длину, 2,05 м в ширину, 0,34 м в высоту.

С 1991 г. машина получила платформу без колесных ниш грузоподъемностью 2,3 т, унифицированную по конструкции с кузовом 3309.

Хозяйственная версия 66-21 оснащена деревянным кузовом типа ГАЗ-53 длиной 3,49 м, шириной 2,17 м, высотой 0,51 м и грузоподъемностью 3,5 т.

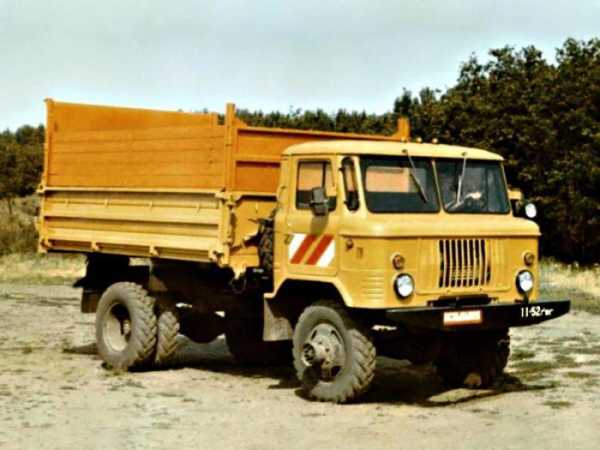

К тому же на шасси 66-31 производили ГАЗ-66 самосвал (ГАЗ-САЗ-3511), на шасси 66-96 — вахтовые автобусы.

ГАЗ-САЗ-3511 имеет платформу размером 3,516 м в длину, 2,28 м в ширину, 0,62 м (1,25 м с надставными бортами) в высоту с боковыми и задним откидными бортами. Площадь ее равна 8 м2, объем — 5 м3 (с надставными бортами —10 м3). Грузоподъемность — 3,1 т (2,85 с надставными бортами). Кузов откидывается назад (50°) и в стороны (45°). Сцепное устройство отсутствует.

Габаритные размеры стандартной модификации составляют 5,655 м в длину, 2,342 м в ширину, 2,44 м в высоту. Колесная база равна 3,3 м, передняя колея — 1,8 м, задняя — 1,75 м, клиренс — 315 мм. Снаряженная масса составляет 3,47 т (ЗМЗ-513) либо 4,09 т (ГАЗ-5441), полная — 5,77 т (ЗМЗ-66-06) либо 6,81 т (ГАЗ-5441).

ГАЗ-САЗ-3511 больше, чем ГАЗ-66. Самосвал имеет длину - 6,235 м, ширину - 2,461 м, высоту - 2,456 м. Снаряженная масса равна 4,2 т, полная — 7,25 т.

Двигатель

Автомобиль оснащали двумя бензиновыми моторами и двумя дизелями.

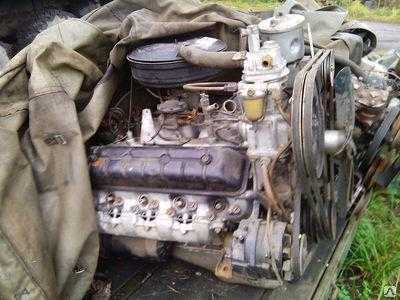

ЗМЗ-66-06. Первоначально данный бензиновый 8-цилиндровый двигатель ГАЗ-66 V-образной компоновки объемом 4,25 л развивал 115 л. с. при 3200 об/мин и 284 Нм при 2000-2500 об/мин. После модернизации 1985 г. (66-11) мощность возросла до 120 л. с.

ЗМЗ-513.10. Это двигатель той же компоновки и объема, развивающий 125 л. с. при 3200-3400 об/мин и 294 Нм при 2000-2500 об/мин. Им оснащали машины после 1991 г. (66-16).

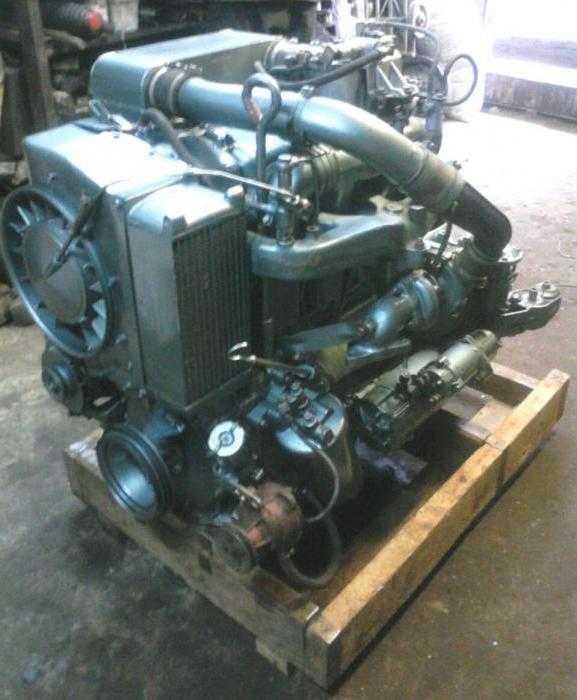

ГАЗ-544. Дизельный 4-цилиндровый мотор объемом 4,15 л, развивающий 85 л. с. и 235 Нм при 1600 об/мин. Использовался на модификации 66-41.

ГАЗ-5441. Тот же двигатель, оснащенный турбиной. Его мощность равна 116 л. с. при 2600 об/мин, крутящий момент — 382 Нм при 1600-1800 об/мин. Данный мотор устанавливали на версию 66-40.

Трансмиссия

Автомобиль оснащен 4-ступенчатой МКПП (5-ступенчатой в модификации 66-40) с однодисковым, сухим сцеплением. Привод - полный подключаемый (кроме заднеприводного ГАЗ-САЗ-3511) на основе раздаточной 2-ступенчатой коробки. Оба моста гипоидной конструкции имеют самоблокирующиеся кулачковые дифференциалы. При этом межосевой дифференциал отсутствует.

Ходовая часть

Обе подвески автомобиля — на полуэллиптических, продольных рессорах с телескопическими, гидравлическими амортизаторами двухстороннего действия. Причем на заднем мосту рессоры одинарные. Рулевое управление конструкции винт-шариковая гайка имеет гидроусилитель.

Тормозная система — раздельная гидравлическая с барабанными механизмами (с двумя колодками на передних колесах) и вакуумным усилителем. Во время последней модернизации 1991 г. автомобиль получил доработанные тормоза.

Машина имеет 18-дюймовые колеса. С 1968 г. ее стали оснащать централизованной системой изменения давления в шинах. Для этого установили компрессор с приводом от двигателя и колесные диски особой конструкции. При обновлении 1991 г. шины усилили.

ГАЗ-66-21, 66-41, ГАЗ-САЗ-35-11 имеют двухскатные задние колеса. У последних двух версий отсутствует система изменения давления в шинах.

Модификации

За время производства было разработано множество версий ГАЗ-66. Технические характеристики некоторых из них значительно отличаются от базовой.

На основе первых машин (до 1968 г.) 66-1 были созданы модификации 66А (с лебедкой), 66Э (с экранированным электрооборудованием), 66Д (шасси с коробкой отбора мощности). Также существовал военный ГАЗ-66, а именно десантный вариант (66Б).

На основе обновленного в 1968 г. автомобиля создали два аналогичных варианта, которые получили измененные обозначения: 66-02 вместо 66Б и 66-03 вместо 66Э. Помимо них, появилась версия с комбинированным оснащением (с экранированным электрооборудованием и лебедкой) (66-05) и шасси с экранированным электрооборудованием (66-04).

С очередным обновлением 1985 г. оставили три прежних модификации, но вновь изменили их обозначения: 66-02 на 66-12, 66-05 на 66-15 и 66-04 на 66-14. Данные версии выпускали до 1996 г.

В 1991 г. вновь появился модернизированный ГАЗ-66-16.

В 1993 г. выпустили хозяйственную версию 66-21.

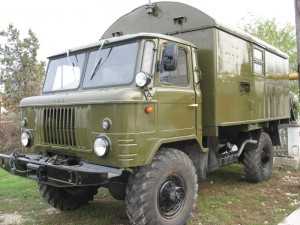

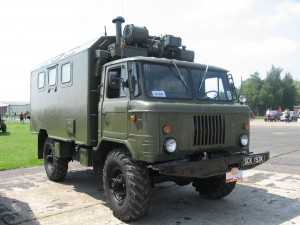

Также были разработаны шасси для самосвалов (66-31) и вахтовых автобусов (66-96), северная версия (66-92).

Выпускали дизельные модификации: 66-41 и 66-40.

Помимо названных, существовали экспериментальные, экспортные и специализированные версии. К тому же на шасси данного автомобиля производили автобусы.

Эксплуатационные качества

Многие функциональные параметры, такие как расход топлива ГАЗ-66 на 100 км, определяются двигателем. Максимальная скорость в любом случае равна 90 км/ч (80 км/ч с прицепом).

Первый двигатель ГАЗ-66 обеспечивает ускорение до 60 км/ч за 30 с. При данной скорости он тратит 20-24 л бензина. При этом расход топлива ГАЗ-66 на 100 км в реальных условиях эксплуатации составляет 27 л. На бездорожье он может достигать более 30 л на 100 км.

Расход топлива ГАЗ-66 на 100 км при оснащении турбодизелем составляет 15 л при 60 км/ч, грузоподъемность - 2,3 т.

Радиус поворота равен 10 м, тормозной путь с 50 км/ч — 25 м (26,5 м с прицепом), выбег с той же скорости — 500 м.

Большинство модификаций способно буксировать прицеп до 2 т.

Автомобиль характеризуется высокой проходимостью благодаря клиренсу в 315 мм, углам съезда в 32° и въезда в 35°, одинаковым колеям, гипоидным мостам и кулачковым дифференциалам, относительно низкому центру тяжести и запасу мощности ГАЗ-66. Технические характеристики позволяют преодолевать подъемы до 37° на жестком грунте, до 22° на сыпучем (20° с прицепом) и форсировать броды глубиной до 1 м.

fb.ru

Техническая характеристика автомобилей ГАЗ-66, ГАЗ-53

Страница 1 из 4

Автомобиль ГА3-66  — двухосный грузовой автомобиль, грузоподъемностью 2 т, повышенной проходимости с приводом на обе оси. Он призван заменить выпускающийся заводом однотипный автомобиль ГАЗ-63.

Автомобиль ГАЗ-66 имеет модификации:

ГАЗ-66-01 — автомобиль с системой регулирования давления воздуха в шинах;

ГАЗ-66-02 — автомобиль с лебедкой и системой регулирования давления воздуха в шинах;

ГАЗ-66-04 — автомобиль с системой регулирования давления воздуха в шинах и экранированным электрооборудованием;

ГАЗ-66-05 — автомобиль с лебедкой системой регулирования давления воздуха в шинах и экранированным электрооборудованием.

При создании автомобиля ГАЗ-66 особое внимание было уделено получению высокой проходимости и устойчивости при движении.

для получения рационального распределения нагрузки по осям на автомобиле ГАЗ-66 кабина располагается над двигателем.

Автомобиль ГАЗ -53А грузоподъемностью 4 т. с приводом на заднюю ось предназначен для перевозки различных грузов по всем видам дорог. Основные узлы автомобилей взаимозаменяемы.

Наименование

ГАЗ-53

ГАЗ-66

Грузоподъемность, кг

4000

2000

Наибольший вес буксируемого прицепа с грузом, кг

4000

2000

Вес автомобиля в снаряженном состоянии (без дополнительного оборудования), кг

Вес автомобиля, оборудованного лебедкой, составляет 3640 кг.

3250

3440*

Габаритные размеры автомобиля, мм:

Длина

ширина

высота (по кабине без нагрузки)

высота (по тенту без нагрузки)



6395

2380

2220



5655

2342

2440

2520

База автомобиля, мм

3700

3300

Колея передних колес (по грунту), мм

1630

1800

Колея задних колес (по грунту), мм

1690

1750

Низшие точки автомобиля (с полной нагрузкой), мм:

картеры ведущих мостов

Передняя ось



265

347



310



Радиус поворота по колее наружного переднего колеса, м.

8

9,5

Наибольшая скорость автомобиля с полной нагрузкой без прицепа

(на горизонтальном участке дороги с усовершенствованным покрытием), км/ч

80-86

90-95



Контрольный расход топлива при замере в летнее время для обкатанного автомобиля, движущегося с полной

нагрузкой на четвертой передаче с постоянной скоростью 30—40 км/ч по сухой ровной дороге

с усовершенствованным покрытием и короткими подъемами, не превышающими 1,5% (1˚), л/100 км

24

24

Двигатель

Число цилиндров и их расположение

8, V-образное

диаметр цилиндра, мм

92

Ход поршня, мм

80

Рабочий объем цилиндров, л

4,25

Степень сжатия (среднее значение)

6,7

Максимальная мощность (ограничена регулятором) при З200 об/мин, л.с

115

Максимальный крутящий момент при 2000 — 2500 об/мин, кГм

29

Порядок работы цилиндров

1-5-4-2-6-3-7-8

autoruk.ru

технические характеристики (тюнинг, расход топлива, компрессор, тормозная система), цена, видео, фото

Грузовой автомобиль повышенной проходимости ГАЗ 66 с колёсной формулой 4х4 прекрасно зарекомендовал себя в разных сферах хозяйствования. Зачастую, автомобиль пользовался популярностью в военной сфере, но не редко его можно наблюдать и в «гражданской» комплектации.

ГАЗ 34039: технические характеристики, модификации (ГАЗ 34039 32 и ГАЗ 34039 33), фото, видео.

Обзор газели полуприцепа тут.

Узнать, какой у Зила Бычка расход топлива на 100 км можно здесь.

ГАЗ 66 технические характеристики

Под кабиной грузовика устанавливали мотор с жидкостным охлаждением.

Двигатель ГАЗ 66 8-ми цилиндровый V-образный и легче чем у предшественника ГАЗ 63.

Объём двигателя грузовика ГАЗ фото, фото которого вы видите, равнялся 4,25 л., а показатели мощности составляли 115 лошадей.

В период разработки силового агрегата конструкция имела ряд уникальных конструкторских решений. По бокам машины в её нижней части по обеим сторонам были установлены два бака для горючего, каждый по 105 литров. Карбюраторный мотор К-126Б, двухкамерный, сбалансированный, с падающим потоком, был вполне экономичным, а расход топлива грузовика ГАЗ 66 составлял 20-21 литр на 100 километров пути. Начиная с 1993 года, на 66 модель устанавливали дизельный агрегат.

С силовым агрегатом взаимодействовала 4 МКПП, находящаяся с правой стороны от водителя сзади него. К такому нестандартному расположению нужно было какое-то время привыкать. Также трансмиссия включала в себя «раздатку» на две ступени и сцепление с гидравлическим приводом.

Компрессор ГАЗ 66 одноцилиндровый, питающийся от силового агрегата, с функцией автоматического поддержания равномерного давления в шинах. Его начали устанавливать на модель ГАЗ-66-11 в середине 80-х годов.

Гипоидного типа ведущие мосты машины можно было отключать. Схема тормозной системы ГАЗ 66 барабанного типа с гидравлическим приводом. На автомобиле устанавливался гидравлический вакуумный усилитель.

Размеры колёс ГАЗ 66 в показателях 12,00-18. Специальная резина делала грузовик более устойчивым, с хорошей проходимостью горных и заболоченных участков местности. Шины позволяли грузовику ГАЗ 66 легко справляться с грязью, преодолевать каменистые поверхности, снег и кашицу.

При всех своих положительных качествах автомобиль при разворотах был неуклюжим. Радиус составлял 19 метров. Приходилось выполнять манёвры для изменения направления движения. Видео ГАЗ, его манёвры и технические возможности смотрите в конце статьи. Длина машины по сравнению с ГАЗ-53 стала больше на 3740 мм и составила 5655 мм. Возросли показатели ширины: 2342 против 2380 у ГАЗ 53.

По высоте показатели «шестьдесят шестой» модели увеличены на 220 мм и составляют 2440 мм. У ГАЗ 53 этот показатель равен 2220 мм. Сколько весит ГАЗ 66, часто спрашивают пользователи Сети. По официальным данным грузоподъёмность грузовика составляла 2000 кг. Хотя на борт мог принять гораздо больший вес.

В снаряжённом состоянии, без учёта дополнительного оборудования, машина весила 3440 кг. В комплектации с лебедкой, которая крепилась в передней части грузовика, вес транспортного средства доходил до 3640 кг.

ГАЗ 66 цена

Выпуск легендарного грузовика прекратился давно, но его ещё можно встретить на наших дорогах. Машина, которая активно использовалась в различных областях хозяйства, в том числе в армии, продаётся сегодня. Много предложений можно найти в интернете.

Сегодня цена на машину доступная, в среднем – от 150000,00 до 350000,00 р. Высоким спросом пользуются грузовики типа «кунг». Их переделывают под перевозку людей.

Они стоят примерно 400000,00 р. Бортовые модификации на вторичном рынке предлагаются по 250000,00 р.

Автомобиль ГАЗ 3302: характеристика, устройство, схема.

Технические характеристики КамАЗа 5410 здесь.

Обзор грузовика КамАЗ 54115 читайте в этой статье.

В заключении

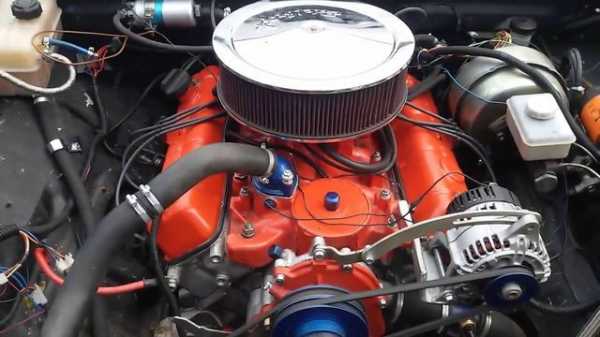

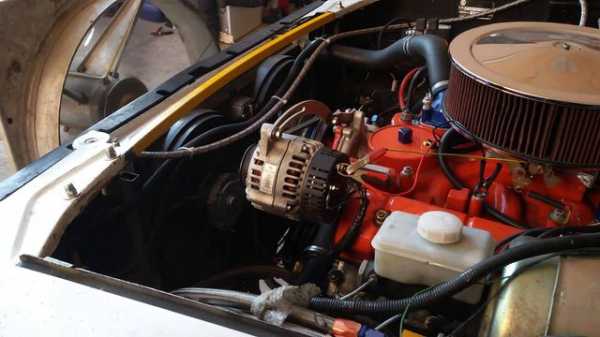

У машины появилась вторая жизнь – это тюнингирование. Сегодня тюнингом ГАЗ 66 занимаются в основном умельцы-самоучки, которые не боятся экспериментировать и фантазировать. И, кстати, у них это хорошо получается! Машина востребована. Её чаще всего можно встретить в отдалённых районах, чем в больших городах. Она сегодня трудится, перевозя нефтяников и буровиков к месту работы.

Больше информации на сайте

spectechzone.com

Характеристики полноприводного автомобиля ГАЗ-66

______________________________________________________________________________________________________

Автомобиль ГАЗ-66 высокой проходимости и грузоподъемностью 2 тонны предназначен для перевозки грузов и людей в различных дорожных условиях и по бездорожью. Автомобиль изготовлен в разных исполнениях и рассчитан на эксплуатацию при температуре окружающего воздуха от плюс 50 до минус 45 °С.

Автомобиль может буксировать прицеп, имеющий сцепное устройство, электровыводы, а также двухпроводный пневматический привод тормозной системы.

Автомобиль оснащается восьмицилиндровым карбюраторным двигателем ГАЗ-53 жидкостного охлаждения. Все колеса - односкатные ведущие. Размер шин 12,00-18. Трансмиссия - восьмиступенчатая без межосевого дифференциала.

Диапазон передаточных чисел трансмиссии -14,7. Главная передача - гипоидная. Установлены самоблокирующиеся кулачковые межколесные дифференциалы. В состав оборудования машины входили также гидроусилитель руля, гидровакуумный усилитель в приводе тормозов, омыватель лобового стекла.

Основные модификации автомобиля ГАЗ-66

ГАЗ-66-11 — основная модификация;
ГАЗ-66-12 — с лебедкой;
ГАЗ-66-14 — с экранированным электрооборудованием;
ГАЗ-66-15 — с лебедкой и экранированным электрооборудованием.

Общие данные и параметры ГАЗ-66

Тип - Грузовой двухосный автомобиль с приводом на обе оси
Масса перевозимого груза, кг - 2000
Наибольшая полная масса прицепа, кг - 2000
Полная масса автомобиля не более, кг:
- без лебедки - 5770
- с лебедкой - 5940
Масса автомобиля в снаряженном состоянии (без дополнительного оборудования), кг:
- без лебедки - 3440
- с лебедкой - 3610

Габаритные размеры (мм)
длина - 5805
ширина - 2525
высота (по кабине, без нагрузки) - 2490
База - 3300
Колея передних колес - 1800
Колея задних колес - 1750
Дорожный просвет автомобиля с полной нагрузкой (под картером переднего и заднего мостов) - 315

Радиус поворота по колее наружного переднего колеса, м - 9,5
Наибольшая скорость с полной нагрузкой, без прицепа, на горизонтальных участках ровного шоссе, км/ч, не менее - 90

Контрольный расход топлива при замере в летнее время для обкатанного автомобиля, движущегося с полной нагрузкой на четвертой передаче с постоянной скоростью 60 км/ч по сухой ровной дороге с усовершенствованным покрытием и короткими подъемами, не превышающими 0,5°, л/100 км - 20

Путь торможения автомобиля с полной нагрузкой без прицепа, движущегося со скоростью 50 км/ч, м - 25
Глубина преодолеваемого брода по твердому дну не более,м - 1
Углы свеса (с полной нагрузкой), град.:
- передний - 35
- задний - 32
Наибольший угол преодолеваемого автомобилем подъема с полной нагрузкой, град. - 31
Погрузочная высота, мм - 1110

Двигатель автомобиля ГАЗ-66

Тип - 4-тактный, карбюраторный, бензиновый
Число цилиндров и их расположение - 8, V-образное
Диаметр цилиндров, мм - 92
Ход поршня, мм - 80
Рабочий объем цилиндров, л - 4,25
Степень сжатия - 7,6
Номинальная мощность брутто (с ограничителем) при 3200 об/мин, кВт (л.с.) - 88,5 (120)
Максимальный крутящий момент при 2000—2500 об/мин, Нм (кг/см) - 29 (29)
Порядок работы цилиндров 1 —5—4—2—6—3—7—8
Направление вращения коленчатого вала - правое
Система смазки - Комбинированная: под давлением и разбрызгиванием, с полнопоточной фильтрацией.
Охлаждение двигателя - Жидкостное, принудительное, с центробежным насосом и расширительным бачком. В системе охлаждения имеется термостат, установленный в выпускном патрубке.
Карбюратор - К-135, двухкамерный, балансированный с падающим потоком
Ограничитель частоты вращения - Пневмоцентробежного типа
Пусковой подогреватель - ПЖБ-12

Трансмиссия ГАЗ-66

Сцепление - Однодисковое, сухое
Коробка передач - Трехходовая. 4-ступенчатая
Передаточные числа коробки передач - 1 передача—6,55; 2 передача—3,09; 3 передача—1,71; 4 передача—1,0; задний ход—7,77
Раздаточная коробка - Имеет две передачи: прямую и понижающую с передаточным числом 1,982
Карданная передача - Открытая. Имеет три вала.
Главная передача ведущих мостов - Коническая, гипоидного типа.
Дифференциал - Кулачкового типа.
Поворотные кулаки ГАЗ-66 - Имеются шарниры равных угловых скоростей (ШРУС).
Полуоси - Полностью разгруженные.

Ходовая часть ГАЗ-66

Рама - Штампованная, клепаная.
Колеса - Дисковые с ободом 228Г-457, с бортовым и разрезным замочным кольцами.
Шины - Пневматические, размером 320—457 (12,00—18)
Установка передних колес - Угол развала колес 0°45'. Угол бокового наклона шкворня 9°. Угол наклона нижнего конца шкворня вперед 3°30'. Схождение колес 2—5 мм.
Рессоры - Четыре, продольные, полуэллиптические
Амортизаторы - Гидравлические, телескопические, двустороннего действия. Установлены на обоих мостах автомобиля.

Рулевое управление машины ГАЗ-66

Тип рулевого механизма - Глобоидиый червяк с трехгребневык роликом 21,3 (среднее).
Усилитель рулевого привода - Гидравлический
Продольная рулевая тяга - Трубчатая. Соединения тяги с сошкой и рычагом поворотного кулака имеют шаровые пальцы и пружины, затяжка которых регулируется.
Поперечная рулевая тяга - Стержневая, соединена с поворотными кулаками посредством шаровых пальцев.

Тормоза ГАЗ-66

Рабочая тормозная система ГАЗ-66 - Двухконтурная с гидравлическим приводом и гидровакуумным усилителем в каждом контуре; имеет дзухнроводный пневмовывод для управления тормозами прицепа.
Тормозные механизмы —- колодочные, барабанного типа.
Запасная тормозная система - Каждый контур рабочей тормозной системы.
Стояночная тормозная система - С механическим приводом к тормозному механизму, расположенному на трансмиссии.

Кабина и платформа машины ГАЗ-66

Кабина - Двухместная, металлическая, откидывающаяся вперед. Кабина оборудована отопителем, стеклоочистителем, электрическим омывателем ветрового стекла, двумя противосолнечными козырьками, двумя зеркалами заднего вида, спальным местом водителя, кронштейнами для крепления ремней безопасности, двумя ковриками для пола, знаком автопоезда.
Платформа - Металлическая. Откидной борт задний (деревометаллический).

Спецоборудование машины ГАЗ-66

Коробка отбора мощности КОМ - Имеет две передачи: дли наматывания и разматывания троса лебедки.
Лебедка - Предельное тяговое усилие на тросе 3000 Н (3000 кгс) при полностью намотанном (верхний ряд навивки) и 4000 —4500 Н (4000—4500 кгс) при полностью размотанном барабане (нижний ряд навивки). Длина троса 50 м. Привод лебедки карданными валами от коробки отбора мощности.



______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

avtodetall.ru

Газ 66 история создания - 27 Ноября 2014

История создания



Работа над созданием полноприводного грузовика ГАЗ -66, который должен был заменить выпускавшийся на Горьковском автозаводе 2-х тонный ГАЗ-66, началась в начале 60 –х годов.


На начальном этапе разработки конструкторскую группу возглавлял Р.Заворотный, позже ведущим конструктором был назначен О.Образцов. Координировал работу по созданиию автомобиля А.Д.Просвирин. При проектировании автомобиля широко использовался опыт созданного в 1958 году грузовика ГАЗ-62 с расположением кабины над силовым агрегатом.

ГАЗ-62 ставший основой для разработки следующей модели

Автомобиль выделялся на фоне существующих моделей многими нестандартными решениями. На ГАЗ -66 впервые в СССР устанавливался 8 – и цилиндровый V – образный двигатель. Расположение водительской кабины над силовым агрегатом позволило добиться увеличения площади грузовой платформы при сохранении минимальной длины автомобиля.

Вертикальное размещение за кабиной запасного колеса позволило опустить основание грузовой платформы. Другими особенностями конструкции грузовика были гипоидная передача, тормозная система с гидровакуумным усилителем, гидроусилитель руля, цельнометаллическая конструкция грузовой платформы, омыватели ветрового стекла.

Серийное производстово ГАЗ-66 началось в 1964 году

Опытная партия грузовиков появилась к ноябрю 1963 года, а с 1 июля 1964 года с конвейера ГАЗа начали сходить серийные автомобили. ГАЗ-66автомобиль – долгожитель, сходивший с конвейера завода в разных модификациях 35 лет. Он неоднократно отмечался различными медалями и наградами на автомобильных выставках. Среди его наград – Золотая медаль Лейпцигской ярмарки 1967 года, золотая медаль московской сельскохозяйственной выставки 1966 года. В 1969 году, первым из советских автомобилей, он удостоился права носить на борту Государственный знак качества.

Конструкция ГАЗ-66

ГАЗ – 66 имеет рамную конструкцию. Высокая проходимость автомобиля обеспечивается за счет полноприводной конструкции , коротких свесов и односкатных шин. С 1968 года на грузовике применяется система централизованного регулирования давления в шинах. Цельнометаллический кузов оснащен решетчатыми бортами и откидывающимся задним бортом. Вдоль бортов установлены откидные скамейки, предусмотрена возможность установки тентового покрытия на пяти дугах.

Грузовой автомобиль повышенной проходимости  Газ 66 ещё со времён СССР отлично себя зарекомендовал в самых разных сферах использования: военной, сельского хозяйства, транспортировки в труднодоступные участки горных, лесных массивов и пр. В своё время по части преодоления препятствий и сложных участков рельефа местности с грузовиком модели 66 мало кто мог потягаться из аналогичных автомобилей отечественного производства. Нужно сказать конструктор ГАЗ 66 (в просторечье «Шишиги») – А. Д. Просвирнин потрудился на славу. Начало серийного выпуска автомобиля относится к 1964 году. Массовое производство машины продолжалось до 1995 года (отдельных модификаций – до 1999).

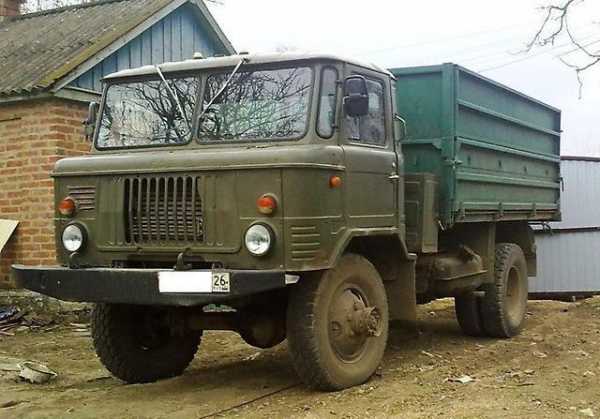

Газ 66



Кузов ГАЗ 66



Длина кузова автомобиля составляет 5805 мм, ширина – 2322 мм, высота – 2520 мм, что, впрочем, довольно компактно; колёсная база – 3300 мм. У передних колёс ширина колеи – 1800 мм, задних – 1750 мм, то есть даже на обычной просеке автомобиль не должен выйти за пределы колеи, не говоря уже о грунтовых дорогах. В снаряжённом состоянии масса машины 3640 кг, полная же – 5970 кг. Нагрузка на переднюю ось – 2715 кг, на заднюю – 3055 кг. Автомобиль обеспечивает грузоподъёмность в 2 тонны на любом, даже самом сложном рельефе местности.

Кабина Газ 66 расположена над двигателем. Конечно, это улучшает обзорность такого бескапотного варианта, в том числе, и из-за высоты расположения. Но постоянно «брать» эту высоту, садясь в машину и выходя из неё – удовольствие, по отзывам многих, сомнительное. Кроме того, немало автовладельцев считает размер кабины маленьким: во время езды в тяжёлых дорожных условиях или на бездорожье велик риск получения травмы о твёрдые поверхности и о края кабины изнутри. Также отмечено, что на территориях военных конфликтов машина представляла повышенную опасность при подрыве на мине для находящихся в кабине, которая расположена прямо над колёсами. Другим минусом такого расположения становится затруднение доступа в моторный отсек. Однако выигрыш приходится на более компактные размеры автомобиля и равномерное распределение веса на обе оси.



Технические характеристики Газ 66

Двигатель на автомобиль устанавливался 8-цилиндровый карбюраторный, объёмом 4250 см3, рассчитанный на бензин марок АИ-76 и АИ-80. Максимальную мощность он развивает в 115 лошадиных сил при 3500 оборотах в минуту, чего вполне хватает владельцам даже в тяжёлых условиях эксплуатации. На ГАЗ 66 дизель устанавливался редко (обычно это двигатель Д-245 или Д-243). Максимальная достигаемая скорость – 90 км/час. Между тем, некоторые отмечают, что при самостоятельном снятии ограничителя становится возможным разгоняться и до 110-120 км/час, но двигатель в этом случае работает на износ, и его ресурс существенно сокращается.

Стоит отметить, что для Газ 66 технические характеристики разрабатывались именно с учётом использования в сложной местности. Коробка переключения передач – механическая, на 4 ступени, с синхронизаторами на 3-й и 4-й передачах. Можно использовать понижающий делитель для преодоления особо крутых склонов или для движения с прицепом, что с успехом находит применение у автовладельцев. Есть возможность отключения переднего моста для экономии топлива на ровных дорогах с хорошим покрытием.

Штатно на Шишигу установлены 2 топливных бака по 105 литров, что даёт суммарный запас хода более 800 км из расчёта заявленного расхода 21-24 литра на 100 км в зависимости от скорости движения. Но в реальных условиях, как знают все автомобилисты, эти цифры будут отличаться, причём не в лучшую сторону.



Газ 66 двигатель

Технические характеристики Газ 66



Завод - изготовитель:    Горьковский автомобильный завод

Марка:    Газ 66

Начало выпуска:    1964

Колесная формула:    4 х 4

Масса перевозимого груза, кг:    2 000

Полная масса прицепа, кг:    2 000

Масса снаряженного автомобиля, кг:    3 470

Полная масса, кг:    5 800

Габаритные размеры, мм:    5 805 х 2 322 х 2 400

Двигатель:    ЗМЗ-66

Количество и расположение цилиндров:    8 V-образное

Рабочий объем, л:    4,25

Мощность при 2600 мин-1,кВт(л.с.):    (120)

Крутящий момент при 1800 мин-1, Н·м(кгс·м):    29

Топливо:    бензин АИ-76

Сцепление:    однодисковое, сухое

Коробка передач:    четырехступенчатая с синхронизаторами 3-4 передачи

Тормозные системы

Рабочая:    барабанные на все колеса с гидроприводом игидровакуумным усилителем

Стояночная:    барабанная на трансмиссию с мех. приводом

Подвеска

Передняя:    на 2-х продольных полуэллиптических рессорах, амортизаторы гидравлические, телескпич. 2-х стороннего действия

Задняя:    то же

Шины:    12.00 х 20

Кабина:    двухместная,металлическая, откидывающаяся

Платформа:    металлическая, задний откидной борт

Внутренние размеры, мм:    3 313*2 050*890

Погрузочная высота, мм:    1 110

Лебедка:    механическая с приводом от КОМ

Глубина преодолеваемого брода, м:    0,8

Максимальная скорость, км/ч:    95

Расход топлива при скорости 40 км/ч, л/100 км:    24

Шины ГАЗ 66 размер имеет 12,00-18. Наличие такой специальной резины делает автомобиль более приспособленным для использования на горных дорогах или вовсе на бездорожье. Эти удачно спроектированные шины позволяют автомобилю успешно преодолевать грязь, снег, рыхлые и каменистые поверхности. Однако при развороте машине нужна окружность радиусом минимум 19 метров. Некоторыми водителями отмечено, что развернуться, скажем, на небольшой лесной поляне с первого раза не получается, но эта проблема не существенная.



Управляемость

Повышенная проходимость машины становится возможной благодаря приводу на обе оси и использованию на обоих мостах самоблокирующихся дифференциалов. Владельцы высоко отзываются о достаточно большом дорожном просвете в 315 мм, позволяющим преодолевать препятствия даже в виде небольших водоёмов, глубина которых, кстати, может намного превышать сам клиренс. Очень помогает автолюбителям система регулировки давления в шинах: в грузовике установлен компрессор с приводом от двигателя для подкачки шин. Также положительно сказывается оснащение двигателя предпусковым подогревателем.

Поскольку в машине установлена гидравлическая раздельная тормозная система с вакуумным усилителем, двигаться с выключенным двигателем накатом не получится, к сожалению многих водителей. Но наличие гидравлического усилителя рулевого управления позволяет пользователям легче справляться с поворотами на трудных дорогах.



Газ 66 с лебедкой



Важный положительный момент данного автомобиля: центр тяжести расположен сбалансированно и нагрузки на переднюю и заднюю оси практически выровнены. Вследствие этого машина способна приземляться сразу на все четыре колеса без завала кабины при прыжках с небольших препятствий-трамплинов, что делает особенно популярным ГАЗ 66 военный при использовании в десантных войсках.

Модификации Газ 66

ГАЗ-66-01    Базовая модель, годы производства 1964-1984
ГАЗ-66-02    Грузовик, оснащенный лебедкой, производился с 1964 по 1984.
ГАЗ-66-03    Модификация, оснащенная помехозащищенным электрооборудованием, без системы централизованного регулирования давления в шинах, годы производства 1964-1968.
ГАЗ-66-04    Грузовик, оснащенный дополнительным помехозащищенным электрооборудованием, годы производства 1964-1984.
ГАЗ-66-05    Модификации грузовика оснащенного лебедкой и помехозащищенным электрооборудованием, годы производства 1964-1984.
ГАЗ-66-11    Модернизированный автомобиль с новым двигателем ЗМЗ 6606 (120л.с.) и новой светотехникой, выпуск освоен в 1985 г.
ГАЗ-66-12    Модернизированный вариант автомобиля с лебедкой, выпуск освоен в 1985 г.
ГАЗ-66-14    Модернизированный автомобиль с помехозащищенным электрооборудованием, выпуск освоен в 1985 г.
ГАЗ-66-15    Специальная модификация автомобиля с помехозащищенным электрооборудованием и лебедкой, выпуск освоен в 1985 г.
ГАЗ-66-16    Грузовик с деревянной платформой с двускатными задними шинами без системы регулирования давления в шинах и дополнительного бензобака, выпуск освоен в 1993 г.
ГАЗ-66-21    Грузовик с удлиненной деревянной платформой с усиленной рамой ,мостами и подвеской, выпуск освоен в 1993 г.
ГАЗ-66-30    Специальная платформа–шасси для самосвала САЗ 3531
ГАЗ-66-40    Версия автомобиля с турбодизельным двигателем, годы производства 1993 -1999.
ГАЗ-66-41    Автомобиль с дизельным двигателем ГАЗ 544, с двускатными шинами. На грузовике отсутствует система централизованной регулировки давления шин и дополнительный бензобак, годы производства 1993 -1999.
ГАЗ-66-81    Экспортный вариант автомобиля для стран с умеренным климатом.
ГАЗ-66-91    Экспортный вариант автомобиля для стран с тропическим климатом.
ГАЗ-66-92    Автомобиль в северной компоновке, с дополнительной изоляцией и обогревателем, двойными стеклами, противотуманными фарами, аккумулятором увеличенной емкости. Выпуск освоен с 1987г.
ГАЗ-66-96    Платформа–шасси для вахтовых автобусов.
ГАЗ-66Б    Десантный автомобиль оснащенный специальным десантным оборудованием и брезентовым верхом.
ГАЗ-66П    Опытная модель легкого седельного тягача.
ГАЗ-33    Опытная модель трехосного грузовика.

zazsila.ru

Двигатель ГАЗ 66: характеристики, описание, обслуживание, тюнинг

ГАЗ 66 — автомобиль военного назначения. Долгое время силовой агрегат 66-го эксплуатировался и был на верной службе вооружённых сил. Мотор достаточно мощный, несмотря на конструктивные недостатки.

Технические характеристики

Горьковский автомобильный завод не выпускал собственные двигатели и заказывал производство мотор у Заволжского моторного завода. 66-е комплектовались силовыми агрегатами, которые имели маркировку ЗМЗ 513.

Многие ошибочно считают, что моторы ГАЗ 66 и ЗМЗ 513 — это разные моторы, но это не так. Согласно официальной информации завода изготовителя автомобиля, транспортные средства комплектовались именно 513-ми Заволжскими силовыми агрегатами.

Рассмотрим, основные технические характеристики, которые имеет двигатель ГАЗ 66 (ЗМЗ 513):

НаименованиеХарактеристика
Завод производительГАЗ
Марка двигателяЗМЗ
Модель513
Объем4,3 литра (4250 см куб.)
Количество цилиндров8
КонфигурацияV
Количество клапанов16
ОхлаждениеЖидкостное
Мощность115 л.с.
Блок и головка, исполнениеалюминий
Порядок работы цилиндров1-5-4-2-6-3-7-8
ТопливоА-76, А-80, Газ
Диаметр стандартного поршня92 мм
Ход поршня80 мм
ПитаниеКарбюратор К-126, К-126Б, К-126М

На базе 513 был разработанный дизельный агрегат Д-245, который также устанавливался на 66-й Газон, но в значительно меньшем количестве, чем бензиновые собратья. Рассмотрим, его основные технические характеристики:

НаименованиеХарактеристика
Марка двигателяД
Модель245
Объем4,75 литра
Количество цилиндров4
Количество клапанов8
ОхлаждениеЖидкостное
Мощность двигателя117-122 л.с.
Блок и головка, исполнениеалюминий
Порядок работы цилиндров1-3-4-2
ТопливоДизельное топливо
Диаметр стандартного поршня110 мм
Ход поршня125 мм

Применяемость мотора не ограничилась только 66-м, но данные силовые агрегаты устанавливались и на ГАЗ 3307, а также ЗИЛ 130. Это V-образный силовой агрегат, который имеет некоторые характерные отличия — специфический поддон, большой воздушный и масляный фильтр. 513 отличается увеличенным весом на 275 кг.

Обслуживание

Поскольку, устройство двигателя ЗМЗ 513 схожее с 511, то и обслуживать его проводится идентично. Плановое техническое обслуживание проводится каждые 15 000 км пробега.

Итак, чтобы увеличить ресурс силового агрегата необходимо правильно и главное вовремя проводить плановое техническое обслуживание. Многие автомобилисты не понимают, что должно входить в этот процесс. Итак, разберём, какие операции входят в плановое ТО:

  • Замена смазочной жидкости двигателя.
  • Замена фильтрующего элемента масла.
  • Регулировка клапанного механизма (каждые 30000 км).
  • Замена воздушного фильтра (спустя 25 000 км).
  • Диагностика свечей зажигания (каждые 20 000 км).
  • Проверка состояния газораспределительного механизм (через каждые 30 000 км пробега).

Если разобраться, то зачастую автомобилисты только меняют масла и фильтра Регулировка клапанов проводится только в том случае, если уже слышен характерный металлический звон.

Ремонт

Поскольку мотор был разработан на базе 511, то проблемы те же, что и у старшего брата. Основной проблемой можно считать — систему охлаждения. По большому счёту, владельцы силового агрегата виноваты сами, поскольку эксплуатируют мотор на воде, что приводит к коррозии основных конструктивных элементов. Также, стоит отметить, слабым звеном узла можно назвать термостат и водяной насос, которые, достаточно часто, выходят со строя.

Недостатком мотора можно назвать повышенный расход топлива. Многие автомобилисты экспериментировали с уменьшением потребления горючего. Наиболее эффективными вариантами остаётся замена карбюратора.

Ремонтировать двигатель ГАЗ 66, владельцы моторов предпочитают сами, но когда доходит дело до капитального ремонта, то не обойтись без специального оборудования. В этом случае, силовой агрегат отправляется в специализированный автосервис.

Замена масла

Заменить смазочную жидкость в моторе достаточно просто. Ждём, пока двигатель остынет. Находим сливное отверстие и подставляем под него тару в размере — 10 литров. Обычно в двигатель ЗМЗ 513 влезает 9,6 — 9,8 литра. Теперь, когда все готово, можно приступить непосредственно к выполнению работы по замене масла:

  1. Выкручиваем сливную пробку.
  2. Ждём, пока стечёт масло.
  3. Закручиваем сливную пробку, заменив уплотнительное кольцо.
  4. Через заливную горловину, заливаем масло.

Как показывает практика, большое количество владельцев двигателя ЗМЗ 513, пользуется моторным маслом с маркировкой М-10 или М-10Г.

Оно прекрасно подходит для этого силового агрегата и имеет все необходимые технические и физические свойства, чтобы обеспечить нормальную работу и защиту деталей мотора.

Вывод

Двигатель ГАЗ 66 получил достаточно широкое распространение. Мотор получился качественным, но имел ряд недочётов, поскольку был сконструирован на базе ЗМЗ 511. Также, существовала доработанная версия силового агрегата под маркой 513.10.

avtodvigateli.com

Отправить ответ

avatar
  Подписаться
Уведомление о
