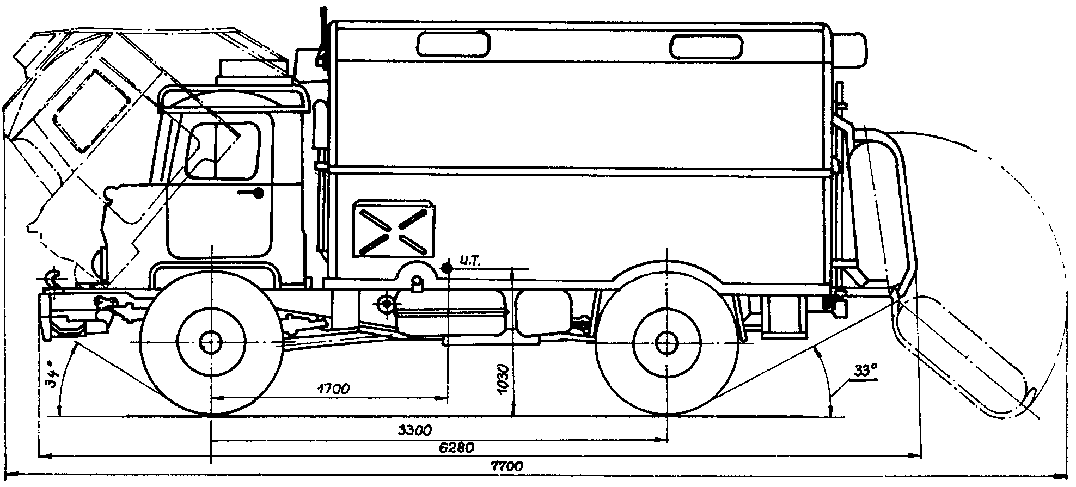

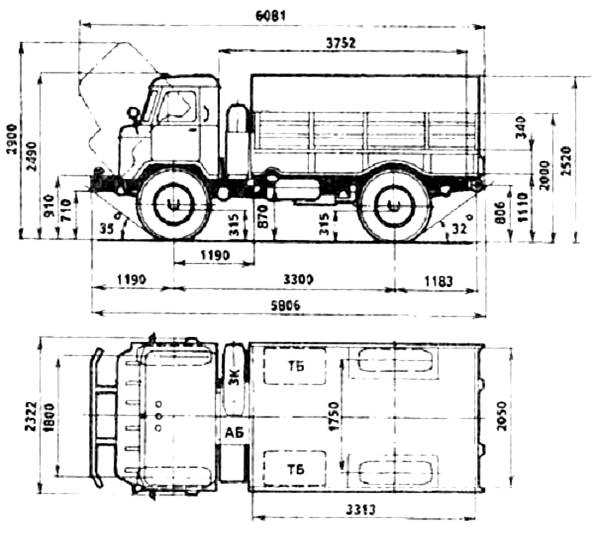

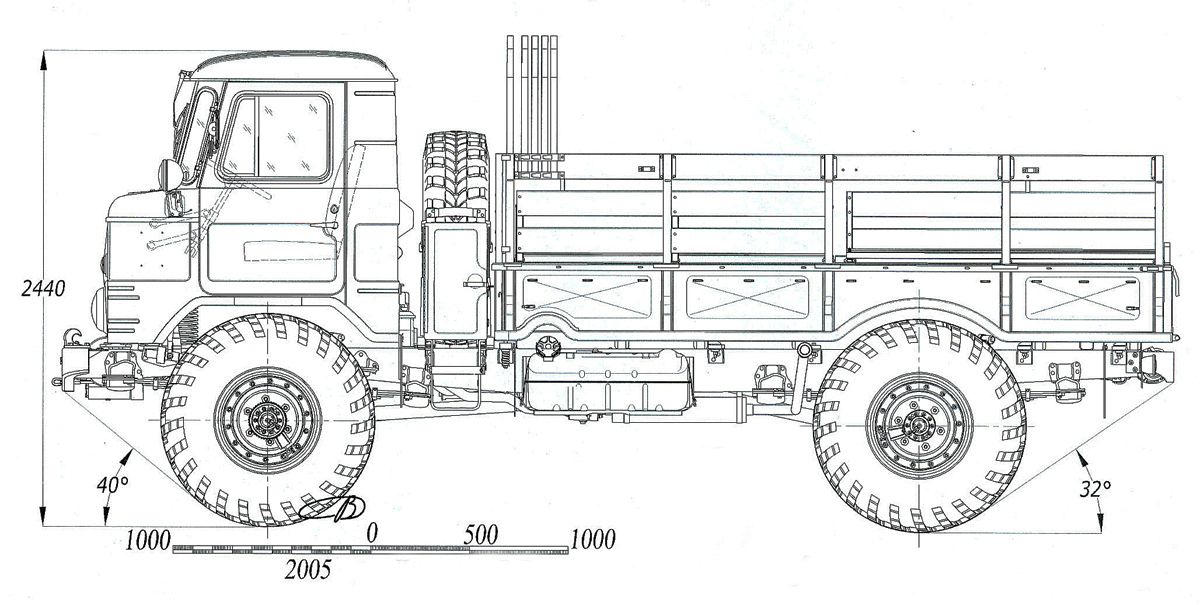

Габаритные размеры автомобиля ГАЗ 66
|
«Начало» (1929-1941 г.г.) История открытого акционерного общества «ГАЗ» (ранее «Горьковский автомобильный завод») берет свое начало в 1929 г. 4 марта 1929 г. принято решение ВСНХ СССР и подписан приказ о строительстве автомобильного завода. 6 апреля 1929 г…. Продолжение |
Объявления о продаже ГАЗ на автобазаре
|
|
||||||||||||||||||||||||||||||||||||||||||||||
Техническая характеристика ГАЗ 66
|
с.)Дополнительная информация ГАЗ 66
|
|
технические характеристики, устройство, фото и видео
Именно эти автомобили, выпускаемые в конце прошлого века, стали предшественниками многих современных самосвалов.Содержание
- 1 Самосвал ГАЗ-САЗ-3511 на базе ГАЗ-66
- 1.1 Назначение
- 1.2 Плюсы и минусы
- 2 Устройство
- 2.1 Кузов
- 2.2 Двигатель
- 2.3 Трансмиссия
- 2.4 Ходовая часть
- 2.5 Рулевое управление
- 2.6 Кабина
- 3 Технические характеристики
Самосвал ГАЗ-САЗ-3511 на базе ГАЗ-66
Всего пару лет (с 1992 по 1994 годы) делали этот полноприводный автосамосвал с разгрузкой на три стороны. За столь недолгое время увидело свет более 17 тысяч машин, которые до сих пор нередко встречаются на сельских и городских дорогах. Разработка (которой руководил конструктор Корнилов) и сборка изделия осуществлялись на Саранском самосвальном заводе.
Шасси ГАЗ-66-31 стало базовым для данного агрегата. Оно являлось одной из модификаций ГАЗ-66 – бескапотного грузовика, ставшего символом советской эпохи.
Ни одна воинская часть не обходилась без этих «вездеходов» — крепких, неприхотливых и удивительно выносливых.
Грузовик этот получил восьмицилиндровый мотор с V-образным размещением цилиндров. А то, что кабина поднялась над мотором, позволило сделать агрегат максимально компактным, а также увеличить площадь цельнометаллического кузова. Еще одна полезная особенность – полный привод. И управление рулем водителю облегчили, сделав усилитель на гидравлике.
Назначение
Этот самосвал ГАЗ-66 может перевозить всевозможные сельскохозяйственные и строительные грузы по дорогам, имеющим любое покрытие. Благодаря универсальности и высокой проходимости он способен легко двигаться даже по бездорожью. Рессоры, дающие плавность хода, позволяют транспортировать и хрупкий груз.
В своё время эти самосвалы имелись в автопарке практически каждого сельхозпредприятия. В принципе, они и создавались именно для сельскохозяйственных нужд, исправно перевозя зерно, сено, удобрения и прочие необходимые в колхозах вещи.
Плюсы и минусы
Преимущества самосвала на базе ГАЗ-66:
- Долговечный мотор – его ресурс примерно 150 тысяч километров до первого капремонта.
- Достаточно высокая проходимость, даже при отсутствии приличного дорожного покрытия.
- Компактность и хорошо сбалансированный центр тяжести – на обе оси нагрузка примерно одинакова.
Недостатки:
- Кабина не может похвастаться ни просторностью, ни комфортностью.
- Мотор самосвала не очень пригоден для ремонта.
- Изогнутый рычаг переключения передач размещен справа и сзади от водительского места, что вызывает определенное неудобство при его использовании. Такая конструкция обусловлена откидывающейся кабиной.
- Так как на заднем мосту стоят одинарные рессоры, а дифференциал снабжен блокировкой, то перегрузка может оказаться губительной для машины.
- Унификация с деталями остальных машин семейства ГАЗ невысокая.
- Не очень большая грузоподъемность.
Устройство
Непосредственно к самосвалу относится описанный чуть ниже кузов, остальные узлы – унифицированные для всех автомобилей ГАЗ-66. Но есть и отличия:
Коробка отбора мощности для самосвала производилась и комплектовалась на Саранском заводе. Для остальных модификаций ее делали в Горьком.
У ГАЗ-66 присутствовал централизованный механизм, подкачивающий шины. Самосвал был его лишен.
Шины задних колес у самосвала стали не односкатными, а двускатными.
Кузов
Сделанный полностью из металла, кузов может откидываться на три стороны (влево, вправо и назад). Он имеет высоту 0,62 метра, но можно ее удвоить, поставив дополнительные деревянные борта. Поднятие кузова происходит с помощью гидравлики – для этого служит масляный насос типа НШ32У-ЗЛ. Бачок гидравлической системы расположен с правой стороны.
Двигатель
На машине стоит дизельный мотор модели ЗМЗ-66-06 на 115 лошадиных сил (сделанный Заволжским моторным заводом).
Заметим, что его сконструировали специально для ГАЗ-66. Он использует для работы бензин, содержит восемь цилиндров и двухкамерный карбюратор К-126Б. Система вентиляции картера у него закрытого типа, охлаждение – жидкостное, а фильтрация масла идет прямым потоком.
Использование легких сплавов из алюминия для основных деталей сделало мотор устойчивым к износу. А для облегчения его запуска в морозы имеется специальный предпусковой подогреватель модели ПЖБ-12.
Трансмиссия
Коробка передач (механическая) с четырьмя ступенями имеет на четвертой и третьей ступени синхронизацию. Главная одинарная передача – гипоидного типа, сцепление – сухое, фрикционное, с одним диском. Оно всё время замкнуто. На ведомом диске стоит демпферный механизм.
Также имеется раздатка (раздаточная коробка) с двумя ступенями. Раздатка эта состоит из ведущего и промежуточного валов, управляющего механизма, а также валов приводов переднего и заднего моста. Колеса у этих приводов зубчатые. С ее помощью можно понижать передачу, а также отключать передний мост.
Ходовая часть
Полноприводная конструкция предполагает наличие двух ведущих мостов. У них абсолютно идентичные дифференциалы и основные передачи (отличаются только маркировкой). Они стоят в отдельном картере, вставленном в специальное отверстие в мостовой балке. Кулачковые дифференциалы имеют по двадцать четыре радиальных сухаря.
Как передняя, так и задняя подвески оснащены продольными рессорами формы половины эллипса. Концы этих рессор закреплены между прокладками из резины. Также имеются амортизаторы двухстороннего типа, управляемые гидравлическим способом.
Рабочие и стояночные тормоза – барабанные. Рабочая система торможения раздельного типа оснащена вакуумным усилителем. Для ее включения используется гидравлический привод. Стояночная тормозная система (трансмиссионная) действует на все колеса.
Рулевое управление
Нижняя и верхняя части вала руля соединены шарнирно между собой, также на шарнирах вал крепится к кабине.
Рулевой механизм работает при зацеплении ролика и глобоидного червяка. Имеется гидравлический усилитель рулевого управления. Его клапан которого находится спереди на продольной тяге, а насос с ременным приводом – на двигателе.
Кабина
Кабина, находящаяся над мотором, целиком сделана из металла, рассчитана на два места. В ней предусмотрена система отопления, а также имеется омыватель стекол. В комплекте к автомобилю идет брезентовая койка-гамак, которую можно повесить в кабине с помощью четырех крючков.
Технические характеристики
Технические характеристики самосвала ГАЗ-САЗ-3511 на базе автомобиля ГАЗ-66:
| Характеристики | Ед. измерения | Показатели |
| Тип двигателя | ЗМЗ-66-06 | |
| Скорость передвижения (максимум) | 90 | км/час |
| Грузоподъемность (без добавочных бортов) | 3,1 | т |
| Грузоподъемность (с добавочными бортами) | 2,9 | т |
| Мощность двигателя | 88,3 | кВт |
| Частота вращения (номинальная) | 3200 | об/мин |
| Крутящий момент (максимум) | 284,4 | Нм |
| Число цилиндров двигателя | 8 | шт. |
| Объем цилиндра | 9,2 | см |
| Ход поршня | 8 | см |
| Рабочий объем | 4,25 | л |
| Объем бака для горючего | 210 | л |
| Потребление горючего на 100 км | от 20 до 24 | л |
| Колесная формула | 4х4 | |
| Радиус поворота (максимум) | 9,5 | м |
| Ширина передней колеи | 1,8 | м |
| Ширина задней колеи | 1,75 | м |
| Колесная база | 3,3 | м |
| Просвет | 0,315 | м |
| Вес (полный) | 7,25 | т |
| Вес (снаряженный) | 4,2 | т |
| Ширина (по задним шинам) | 2,46 | м |
| Высота по кабине | 2,49 | м |
| Длина (полная) | 6,235 | м |
| Тип кузова | с тремя прямыми откидными бортами | |
| Объем кузова (без добавочных бортов) | 5 | м3 |
| Объем кузова (с добавочными бортами) | 10 | м3 |
| Площадь основания кузова | 8 | м2 |
| Высота кузова | 0,62 | м |
| Высота кузова с добавочными бортами | 1,25 | м |
| Длина кузова внутри | 3,52 | м |
| Ширина кузова внутри | 2,28 | м |
| Угол опрокидывания кузова назад | 50 | ° |
| Угол опрокидывания кузова вбок | 45 | ° |
