Объем и размеры бортового и самосвального кузова ГАЗ-53
Более чем за 30 лет Горьковский завод выпустил с конвейера около 4 миллионов грузовиков модели ГАЗ 53, и базовой считается машина с бортовым кузовом. Но вариантов исполнения кузова было несколько видов, также производились и различные спецавтомобили.
Классический бортовой ГАЗ 53 ранней модификации
Вернуться к оглавлению
Содержание
- 1 Разновидности кузовов
- 1.1 Бортовой кузов
- 1.2 Самосвал
- 1.3 Автобус
- 1.4 Фургон
- 1.5 Цистерна
Бортовой кузов
С начала и до конца выпуска ГАЗ 53 имел три основных модификации. Первой из них был ГАЗ 53Ф, он производился с 1961 по 1967 год. Изначально автомобиль комплектовался рядным 6-цилиндровым двигателем ГАЗ 11, он имел грузоподъемность три тонны. К концу выпуска модели грузоподъемность увеличили до 3,5 тонн.
Параллельно с ГАЗ 53Ф в 1965 году стартовало производство ГАЗ 53А, грузоподъемность машины была увеличена до 4 тонн.
Грузовик уже оснащался 8-цилиндровым мотором Заволжского моторного завода, передняя подвеска автомобиля была усилена с расчетом на перевозку более тяжелого груза.
Модель выпускалась до 1983 года.
Так выглядит грузовик ГАЗ 53 А
В 1983 году произошла глобальная модернизация грузовика, и он получил индекс 53 12. На машину установили модернизированный ДВС ЗМЗ 511 номинальной мощностью 120 л. с., оснастили модель усиленными рессорами, увеличили грузоподъемность до 4, 5 тонн.
В обновленном варианте появилась бесконтактная система зажигания, 2-х контурная гидравлическая тормозная система. Тормоза газ 53 были дополнены двумя вакуумными усилителями.
Приблизительно с 1987 года на модификации последней версии 53 12 стали устанавливать объемные боковые зеркала с улучшенной обзорностью. Скорость ГАЗ 53 12 увеличилась с 85 до 90 км час по отношению к модели предыдущего выпуска 53А.
С 1966 по 1983 год выпускалась модификация бортового грузовика для нужд Советской Армии, она имела название ГАЗ 53Н.
Машина комплектовалась предпусковым подогревателем и вторым бензиновым баком емкостью на 105 литров.
Самосвал
Для установки металлического кузова самосвала ГАЗ 53 разрабатывал два вида шасси – 53 02 и 53 14.
На базе первого шасси Саранским заводом по производству автосамосвалов выпускалась модель ГАЗ-САЗ 53Б с 1966 по 1984 год.
Кузов обладал разгрузкой на 3 стороны – по бокам и назад. Шасси 53 02 также подходило и для установки автофургонов. ГАЗ-САЗ 53Б производил еще Фрунзенский автосборочный завод, конструктивно модель не имела никаких отличий от самосвала Саранского производства.
Про модель САЗ 3503 в интернете много противоречивой информации. Многие источники утверждают, что самосвал создан на шасси 53 02, но это все-таки не совсем верно. Если обратить внимание на объявления о продаже машин, то по характеристикам можно понять, что самосвал создавался на базе шасси ГАЗ 52 02, так как в заявленных продавцами данных указан 6-цилиндровый двигатель объемом 3, 5 л и подтверждается грузоподъемность 2,5 тонны.
Самосвал на базе ГАЗ 53
Шасси 53 02 имеет укороченную на 290 мм сзади раму, при этом колесная база остается такой же, как и у базовой версии машины ГАЗ 53А. Грузоподъемность ГАЗ-САЗ 53Б равняется 3,5 т, объем кузова 5 куб. м. При установке наращенных бортов объем увеличивается до 9 кум. м.

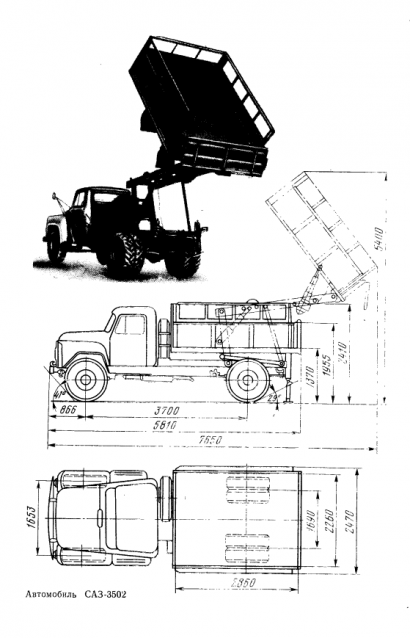

На базе 53 02 Саранским заводом была разработана и модель САЗ 3502. В отличие ГАЗ-САЗ 53Б этот самосвал имел только одностороннюю разгрузку кузова (назад), но зато предварительно мог подниматься гидроцилиндром на высоту 2,1 м. грузоподъемность у САЗ 3502 меньше – она составляет 3,2 тонны. В Саранске эта модель фактически не производилась, ее выпуск освоил Фрунзенский автосборочный завод.
Модификация шасси 53 14 для самосвалов создана на базе модели серии 53 12, а на этой основе Саранск изготавливал модель САЗ-3507, серийный выпуск был освоен в 1984 году. Но шасси 53 14 конструктивно ничем не отличалось от 53 02, по сути, поменялся только индекс.
Автобус
Для сборки автобусов на автозавод ГАЗ выпускал удлиненное шасси 53 40. Автобусы собирал Курганский завод, небольшими партиями они производились и в городе Семенов Горьковской (ныне Нижегородской) области. В 1971 году в Кургане собирались опытные партии, начало серийного выпуска КАвЗ 685 датируется 1973 годом. Автобусу был присвоен знак качества, а с 1984 года произошла модернизация – сменилось шасси (ГАЗ 53 12) и двигатель ЗМЗ 53 11. Модель сначала получила индекс КАвЗ 685М, затем производилась под маркой КАвЗ 3270. Очередная модернизация произошла в 1989 году, когда за основу было взято шасси 3307.
Пример автобуса на базе газ 53
Новая марка КАвЗ 3976 получила более мощный двигатель (125 л. с.) и выпускалась почти 20 лет. Автобус Курганского завода прекратили выпускать в январе 2008 года.
Фургон
Шасси 53 02 рассчитывалось не только на установку самосвальной платформы – на этой базе создавались фургоны и цистерны на базе ГАЗ. Фургонов тех годов выпуска сохранилось немного, а вот на базе ГАЗ 53 12 (с 1984 года) модели они еще периодически встречаются в продаже по объявлениям.
Грузовые автомобили-фургоны производило старейшее в Горьком предприятие – Горьковский завод специализированных автомобилей (ГЗСА).
Много хлебовозок и изотермических фургонов создавалось на базе шасси ГАЗ 52, на базе ГАЗ-53Н выпускалась модель ГЗСА-3706. Фургон был предназначен для перевозки скоропортящихся и замороженных продуктов, грузоподъемность машины составляла 3,25 тонны, объем кузова 10 куб. м. Еще один изотермический фургон на этом же шасси завод выпускал под маркой ГЗСА-950, но у него объем кузова уже был 14,2 куб. м. для перевозки почты завод разрабатывал версию фургона ГЗСА-949.
Спецтехнику успешно производил и Каспийский машиностроительный завод.
Почтовый фургон ГЗСА-3711 мог перевезти много печатной продукции – его грузоподъемность равна 3, 5 тонны. Для монтажа автолавок завод использовал шасси ГАЗ 53 01 (ГАЗ 53А).
Цистерна
На базовом шасси 53 01 (внутризаводской индекс) устанавливались цистерны для перевозки разных грузов, и получались автомобили специального назначения:
- Молоковозы;
- Бензовозы Газ 53;
- Топливозаправщики;
- Ассенизаторы.
Производитель различной спецтехники в документах указывал шасси ГАЗ 53А, а выпускались цистерны Курганским заводом дорожной техники, Новотроицким заводом машиностроения.
Молочная цистерна на базе грузовика ГАЗ 53
Автоцистерна для молока АЦПТ 3,3-53А Соколукского завода машиностроения имела емкость 3300 литров, а модель АЦПТ 2,8-53А с объемом цистерны 2800 литров служила для перевозки живой рыбы.
Технические характеристики ГАЗ-53: габариты, грузоподъемность, вес
Статья обновлена 13.
02.2019
Легендарная модель ГАЗ-53 получила повсеместное распространение в Советском Союзе, став одним из самых массовых грузовых автомобилей того времени. Технические характеристики ГАЗ 53 позволяют использовать его и по сей день, а наличие различных модификаций делает возможной эксплуатацию авто в северных и южных широтах.
Технические характеристики ГАЗ-53
Прежде чем изучить технические характеристики двигателя ГАЗ 53, целесообразно более подробно ознакомиться с особенностями модели. Она представляется одним из популярных машин, поскольку в период с 1961 по 1993 годы было выпущено свыше 4 млн единиц транспортных средств.
С момента выпуска первой серии специалисты Горьковского автомобильного завода постоянно совершенствовали фургон, модернизируя его с целью улучшениях технических показателей. Кузов ГАЗ 53 цельнометаллический, что делает его прочным и надежным.
ГАЗ 53 широко применялся в различных сферах
Рабочие показатели ГАЗ 53 А напрямую зависят от рассматриваемой модификации.
Для большинства из них характерные стандартные значения:
- компоновка — переднемоторный грузовой автомобиль с задним приводом;
- разновидность двигателя — ЗМЗ-53;
- тип охлаждения — жидкостное;
- коробка передач — МКПП с 4 ступенями + задняя передача;
- вес — 3,2 тонны;
- максимальная грузоподъемность — 4,5 тонны;
- размер шин — 24-50,08 см;
- размер колес — 8,25-20 дюймов;
- объем топливного бака — 90 литров;
- тип топлива — бензин А-76;
- максимальная скорость движения — 90 км/ч на трассе;
- расход топлива — 24-30 л/100 км.
Благодаря большому дорожному просвету, который равен 26,5 см, данная модель может успешно эксплуатироваться в условиях дорожного покрытия плохого качества. Это характерно для большинства популярных в СССР грузовых автомобилей.

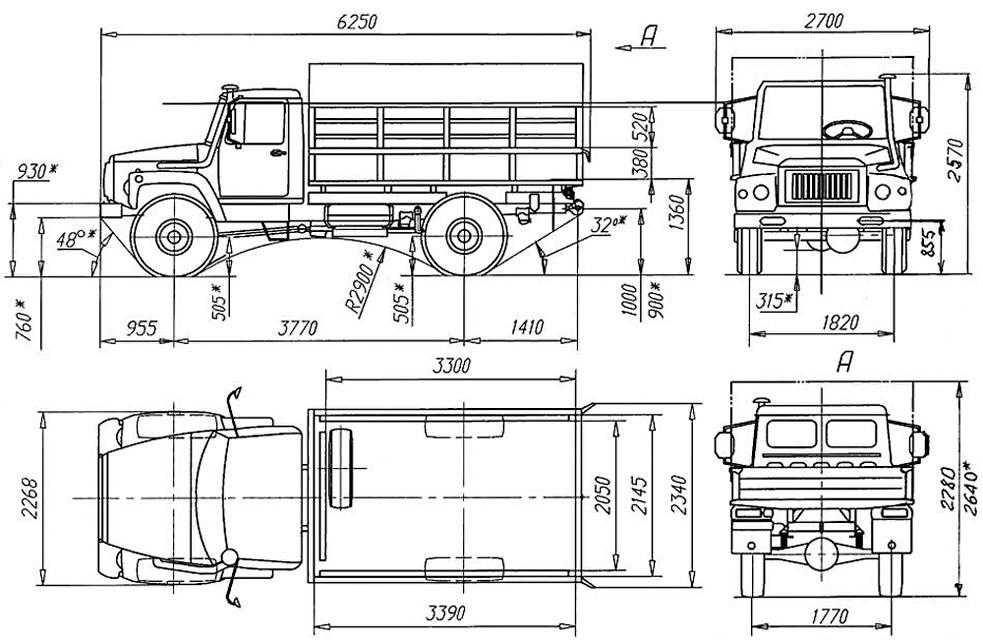

Габариты автомобиля
На момент выпуска машина ГАЗ 53 соответствовала тенденциям в плане дизайна экстерьера и интерьера, что проявлялось в качественной облицовке радиатора.
Рама изделия отличается высокой прочностью. Это позволяет использовать автомобиль даже в условиях небольшой перегруженности.
Длина транспортного средства составляет 6,4 м, а ширина — 2,4. Высота модели, если измерять её исключительно по кабине в незагруженном состоянии, составляет 2,2 м. Объем кузова позволяет перевозить даже крупные грузы, благодаря чему изделие считается универсальным средством для их транспортировки.
Габариты изделия также зависят от модификации. Например, размеры кузова самосвал несколько превышают аналогичные показатели стандартной версии.
Кабина ГАЗ-53
Особого упоминания заслуживает интерьер кабины, поскольку на момент выпуска она считалась удобной и эргономичной. На сегодняшний день она явно морально устарела, что проявляется не только в дизайне, но и эксплуатационных характеристиках. В сравнении с предшественником ГАЗ-51 кабина стала значительно просторнее.
Кроме того она обладает неплохой теплоизоляцией, особенно модификации, предназначенные для эксплуатации в условиях Крайнего Севера.
Сиденья изготовлены из искусственной немаркой кожи, что значительно облегчает уход за кабиной. Их размер позволяет разместиться в кабине 1 водителю и 2 пассажирам.
Схема грузовика
Устройство авто
Конструкция данного агрегата отличается простотой и надежностью, благодаря чему ГАЗ-53 повсеместно используется в качестве недорого грузового автомобиля, неприхотливого в обслуживании. Изучая его конструкцию, можно выделить сразу несколько ключевых узлов, заслуживающих отдельного рассмотрения:
- силовой агрегат;
- дополнительные системы и механизмы, необходимые для работы авто;
- электрооборудование.
Также следует отметит карданный вал, важным элементом которого является крестовина в количестве 3-х штук.
Двигатель ГАЗ-53
Силовой агрегат данной модели считается одним из самых долговечных, поскольку он сравнительно редко требует проведения серьезных ремонтных работ. Его идентификационный номер ЗМЗ-53, он имеет рабочий объем 4,25 л, а также мощность в 115 л.
с. Мотор работает на бензине, относится к V-образному типу, оснащен 8 цилиндрами.
Они изготовлены из специального сорта алюминия, причем не только корпус цилиндров, но и их головные части. Диаметр каждого составляет 9,2 см, принцип работы — 4х тактный. Его мощности вполне достаточно для движения по трассе с превышением заявленной производителем максимальной скорости, однако лишь при условии отсутствия груза.
Несмотря на то, что согласно документации, поставляемой вместе с автомобилем, его расход топлива составляет 24 л на 100 км, подобная цифра может не соответствовать реальным показателям. Расход существенно возрастает при загрузке авто, а также движении по неровным дорогам, при дожде или снеге.
Системы и механизмы
Коробка передач модели оснащена 5 ступенями, 4 из которых являются полноценными скоростями движения, а 1 — задней передачей. 53 модификация была оснащена синхронизаторами, что существенно облегчает их переключение.
Сцепление относится к сухому типу, оснащено одним диском.
Рессоры отличаются большим ресурсом, являются полуэллиптическими, установлены в количестве 4 штук. Перегруз автомобиля существенно снижает срок службы данных компонентов, приводит к их быстрой поломке.
Стандартные ножные тормоза относятся к колодочному типу, в то время как ручник — к барабанному. Рулевое управление в модели реализовано с посредством глобоидального червячного механизма со специальным роликом, оснащенным 3-мя гребнями. Гидро-цилиндр подъема кузова используется в самосвальных модификациях.
Электрооборудование
Рассматриваемый бортовой грузовик имеет простейшую систему электрооборудования, что обусловлено отсутствием многих опций, характерных для более современных аналогов. Проводка представляет собой схему с 1 проводом, номинальное напряжение в ней составляет 6v.
В конструкции используется раритетный аккумулятор 6-СТ-68-ЭМ, устанавливаемый на момент выпуска, а также генератор мощностью 350Вт. Ремень генератора отличается малым сроком службы и часто требует замены.
Электрооборудование включает катушку зажигания, распределитель и стартер.
Каталог запчастей
Если изучить каталог запчастей, представленных в продаже, можно сделать вывод о том, что ремонт и обслуживание ГАЗ 5314 не потребуют серьезных финансовых вложений. Это обусловлено повсеместным распространением необходимых деталей, а также их длительным сроком службы. При этом вес двигателя довольно велик, что несколько затрудняет самостоятельный ремонт.
Линейка автомобилей ГАЗ-53
Поскольку конструкция машины оказалась крайне удачной, инженеры ГАЗ её активно модифицировали для большего соответствия конкретным задачам. Среди модификаций, получивших наибольшее распространение среди потребителей, целесообразно упомянуть следующие версии:
- Ф — модификация, оснащенная форсированным двигателем;
- А — модернизированная версия с грузоподъемностью 4 тонны;
- Н — военная разновидность, оснащенная дополнительными элементами и топливным баком увеличенной емкости;
- 53-19 — версия, работающая на сжиженном газе.
Также заслуживает упоминания ГАЗ53 Б самосвального типа, а также ассенизаторская машина на основе модели. При этом существует и множество других, менее распространенных модификаций, которые имеют узкую специализацию либо выпускались небольшим тиражом.
Заключение
ГАЗ-53 — эффективное транспортное средство для грузоперевозок в условиях плохого дорожного покрытия. Будучи среднетоннажным грузовиком модель обладает неплохими техническими характеристиками, проста и надежна, что позволяет ей сохранять популярность по сей день.
