ГАЗ- 53Ф. редчайший советский грузовик — DRIVE2
ГАЗ- 53 в понимании многих их нас, увлекающихся или просто интересующихся тематикой олдтаймеров людей – один из самых массовых советских грузовиков, как же он может быть редчайшим, наверное автор захандрил из-за длительного отсутствия солнца и весны, подумает читатель, и будет … неправ. Да, действительно, Газон пятьдесят третий – одна из самых массовых машин в СССР, но с индексом «Ф» — редчайший. Я лично ни разу «вживую» эту машину не видел, даже в виде разложившегося металлолома.
Полный размер
От обычного пятьдесят третьего машина отличалась как технически, так и внешне. Согласно «легенде», Горьковский автозавод очень хотел перейти к выпуску новой модели грузовика, приурочив её к очень значимому в СССР событию – 22 съезду Коммунистической партии, проходившему в октябре 1961 года, но традиционно, для советского, да и не только, автопрома, на новую машину не был готов новый двигатель. Изначально на ГАЗ-53 должен был устанавливаться мотор «ЗМЗ-53», V-образная карбюраторная 115-сильная восьмерка. Поскольку двигатель готов не был, на ГАЗ-53 Ф устанавливали старую рядную шестерку от ГАЗ-51, форсированную до 82 л.с., вероятно поэтому в названии и появился индекс «Ф».
Помимо двигателя, на новый грузовик не был готов и гипоидный редуктор заднего моста, поэтому задний мост перекочевал всё от того же ГАЗ-51, с коническим редуктором, только с главной парой от полноприводного ГАЗ-63 (i=7,6), что позволило сохранить приемлемую динамику машине с увеличившейся до 3.5 тонн грузоподъемностью и с откровенно слабым двигателем. Впоследствии паспортная грузоподъемность была снижена до 3 тонн.

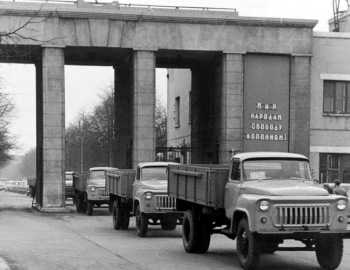

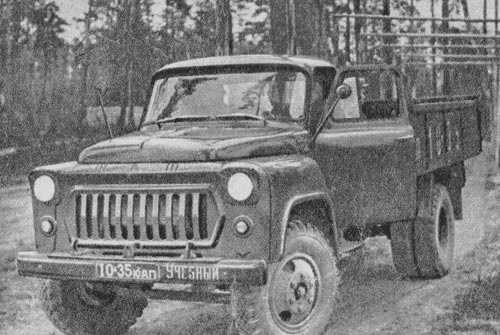

Первый промышленный экземпляр ГАЗ-53Ф был построен 23 сентября 1961 года, а в октябре с конвейера сошла опытно-промышленная партия из нескольких десятков машин. Таким образом планы руководства «подарить» к съезду партии новый грузовик формально были выполнены, но до марта 1962 года грузовик выпускался небольшими партиями.
По большому счёту эта машина была неким гибридом старого ГАЗ-51 и новой кабины ГАЗ-53 на раме с удлиненной колёсной базой. Дизайн облицовки радиатора явно был позаимствован у американской школы автомобилестроения, с фарами в верхней части, как у ранних ЗИЛ-130. Такая же внешность была и у ГАЗ-52-01(02,03), у машин до 1964 года выпуска.
До недавнего времени считалось что ни одного экземпляра ГАЗ-53Ф, и ГАЗ-52-01 не сохранилось, однако в августе 2017 года появилось вот это фото. Где-то в российской глубинке сохранился один такой уникальный грузовик, в очень «уставшем» состоянии, но восстановлению подлежит. Судя по колёсным дискам с шестью отверстиями это ранний ГАЗ-52, хотя по прошествии стольких лет сложно теперь сказать, какой модификации машина была изначально.
Полный размер
Надеюсь, этот грузовик уже попал в заботливые руки реставраторов и рано или поздно мы увидим эту машину в идеальном состоянии, в таком виде, как она покинула ворота Горьковского автозавода в далёких 60-х.
www.drive2.ru
ГАЗ-САЗ-3507. Родословная. Часть 1 (ГАЗ-53-11) — DRIVE2
К Саранскому заводу автосамосвалов поначалу не имеет никакого отношения, а потом самое прямое
«ГАЗ, САЗ И ТЕХНИЧЕСКИЙ ПРОГРЕСС» — под таким названием статья под авторством Николая Маркова ( nikolay-markov ) и моим была опубликована в журнале «Коммерческий транспорт» №5 за 2015 год
Предлагаю вашему вниманию расширенную версию данной статьи, с обширными отступлениями от темы
Фотографии и прочие картинки с моего архива и с миру по нитке.

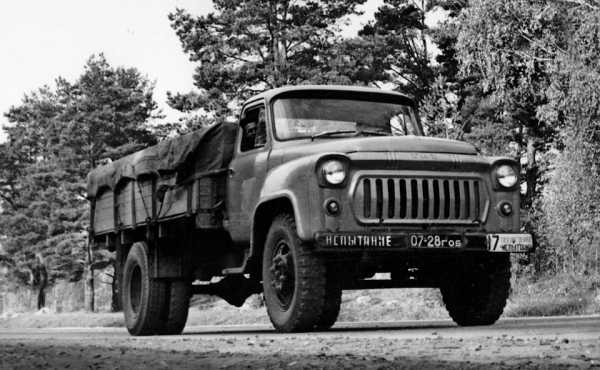

Начнем издалека. ГАЗ-53-11
На протяжении IX и Х пятилеток на Горьковском автозаводе шли активные работы по разработке и доводке грузовика ГАЗ-53-11. Предполагалось, что уже в конце 1970-х ему предстоит заменить серийную модель ГАЗ-53А, для которой к тому моменту пойдет второй десяток лет конвейерной жизни.
Полный размер

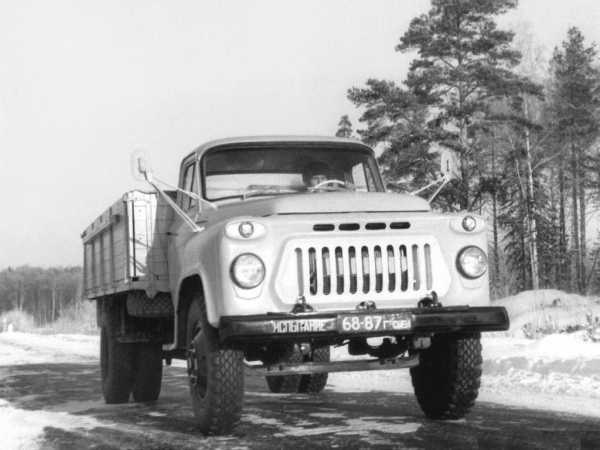

ГАЗ-53-11 образца 1972 года имел несколько иную облицовку радиатора с двумя верхнерасполорженными горизонтальными прорезями.
Полный размер

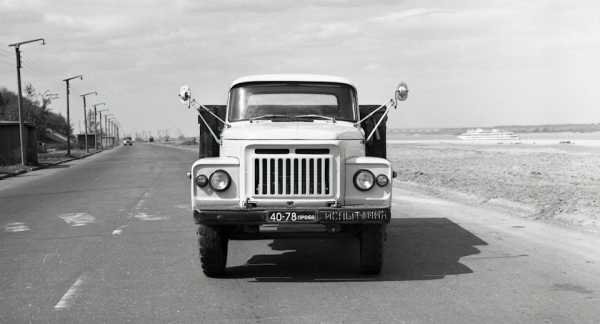

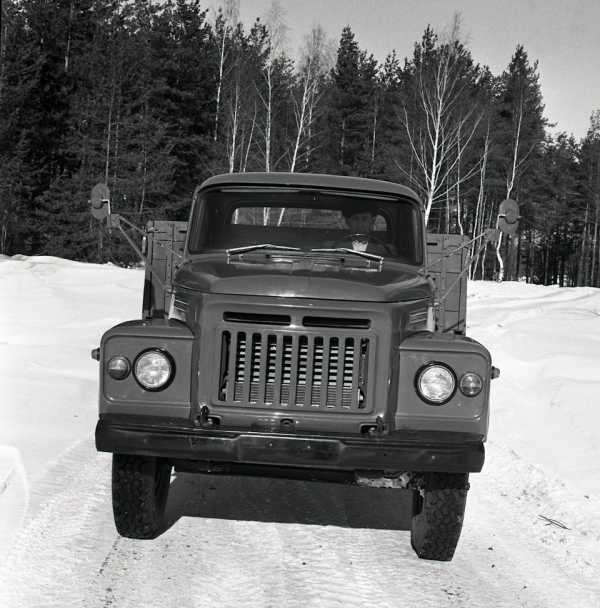

ГАЗ-53-11 образца 1972 года. Вид спереди
Перспективный ГАЗ-53-11 задумывался как глубоко модернизированный вариант серийного «пятьдесят третьего» с повышенными технико-эксплуатационными показателями. В нем предполагалось реализовать ряд мер по повышению пассивной и активной безопасности (в частности, установить пневмогидравлическую тормозную систему с раздельным по осям приводом и отдельным пневмовыводом на прицеп), уменьшить сухой вес и уровень внешнего шума, снизить трудоемкость технического обслуживания. В рамках последнего пункта предусматривалось полное изменение формы крыльев и капота для облегчения доступа к двигателю. Ресурс же самого двигателя, как и всей машины в целом, предстояло довести до 250 тысяч километров пробега до капитального ремонта. К слову, дальнейшее повышение ресурса оказалось нецелесообразным, так как вело к необходимости радикальной переработки конструкции всех основных узлов и агрегатов, что было равноценно созданию абсолютно нового автомобиля.
Полный размер

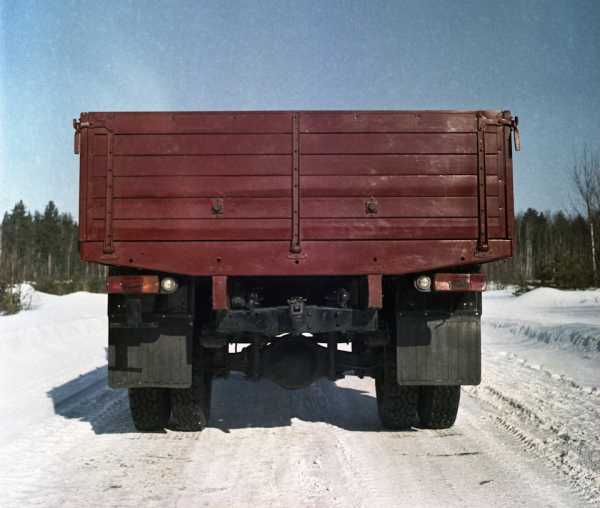

ГАЗ-53-11 образца 1972 года. На задней поперечине установлено тягово-сцепное устройство крюкового типа, а также электро-и пневмовыводы. то есть данный автомобиль имел возможность буксировки прицепа.
Полный размер
ГАЗ-53-11. Май 1973 год
Полный размер
ГАЗ-53-11. Май 1973 год
Полный размер

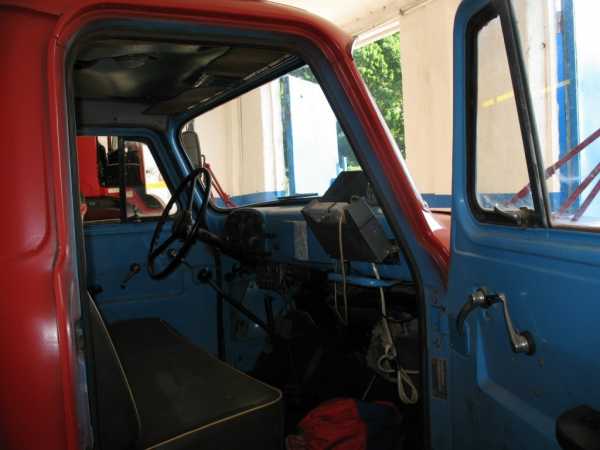

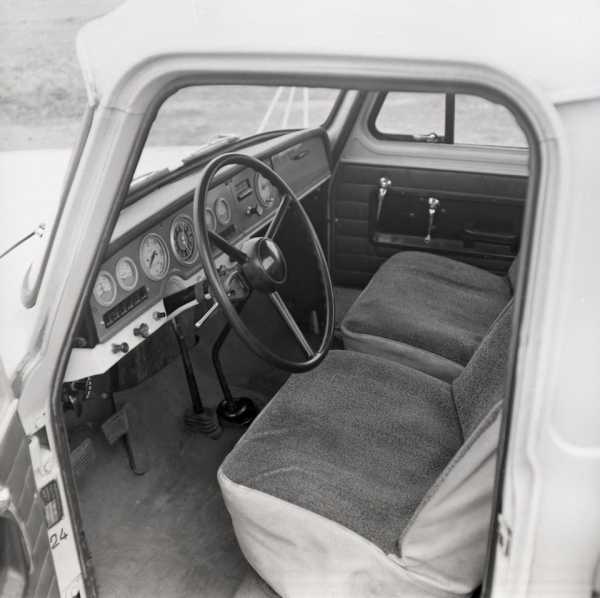

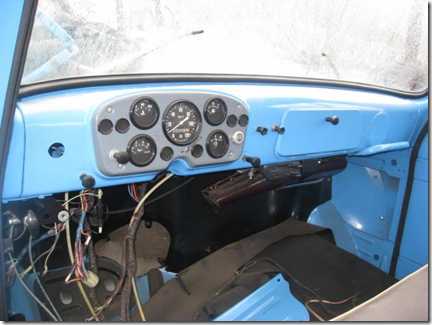

Интерьер кабины ГАЗ-53-11. 1973 год.
Полный размер

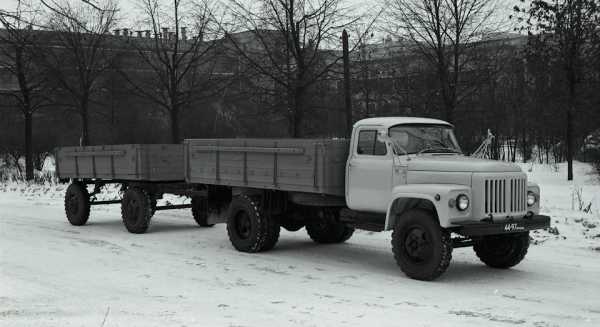

1974 год. ГАЗ-53-11 с прицепом. Облицовка радиатора изменена.
Полный размер

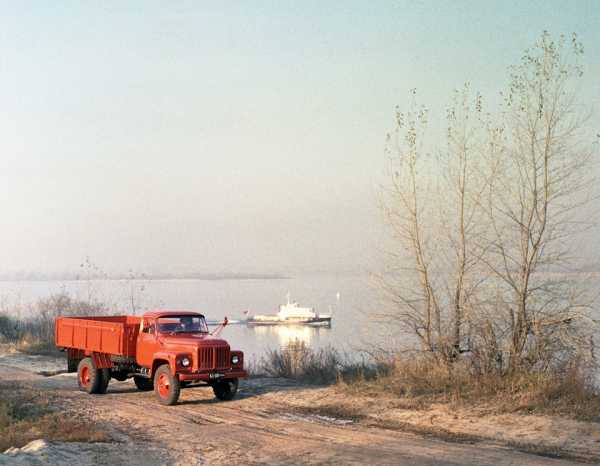

Красненький ГАЗ-53-11 от 1976 года рождения на берегу Волги в Артемовских лугах.
Полный размер
Там же
Полный размер

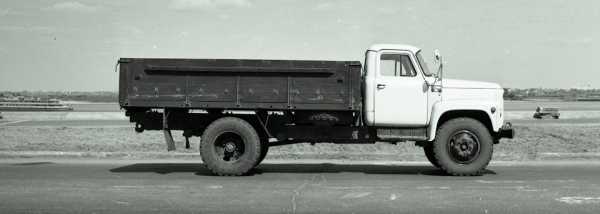

ГАЗ-53-11. 1977 год
Полный размер
ГАЗ-53-11. 1977 год
Со временем было изготовлено несколько опытных образцов в различных модификациях, включая шасси для перспективного автобуса КАвЗ, однако внедрение машины в производство застопорилось. Дело в том, что в Х пятилетке на заводе начались работы над дизельным семейством ГАЗ-4301, которое имело слишком малый процент унификации с ГАЗ-53-11, а осваивать одновременно два разных грузовика было слишком накладно.
На этом пока все. Продолжение тут — www.drive2.ru/b/495726088450736204/, www.drive2.ru/b/509014236228223954/
www.drive2.ru
Восстановил грузовик трудягу ГАЗ-53 (42 фото и описание)
Умелец восстановил себе грузовик ГАЗ-53 своими руками, фото и описание прилагаются.
Понадобился грузовик для работы, покупать новый — не вариант, в ближайшей деревне нашёл пару вариантов за копейки, один без кузова, но с документами, а второй без документов, но с кузовом. Недолго думая решил приобрести обоих, и сделать из них один нормальный грузовик.

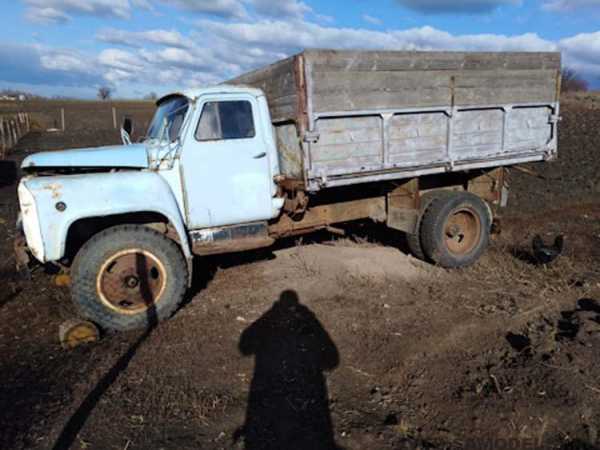

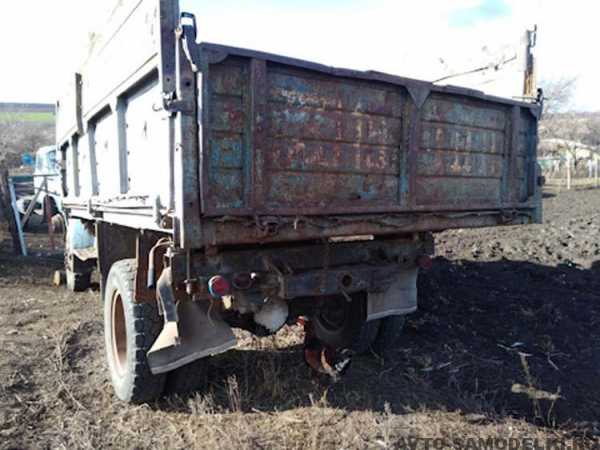

Вот на фото, один газон, без документов и не на ходу.

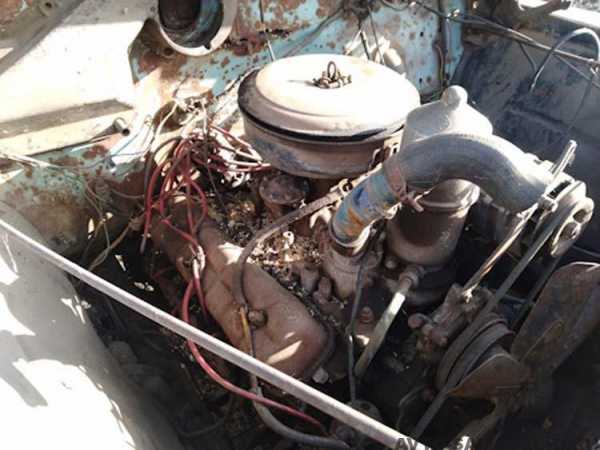

Двигатель в плачевном состоянии.

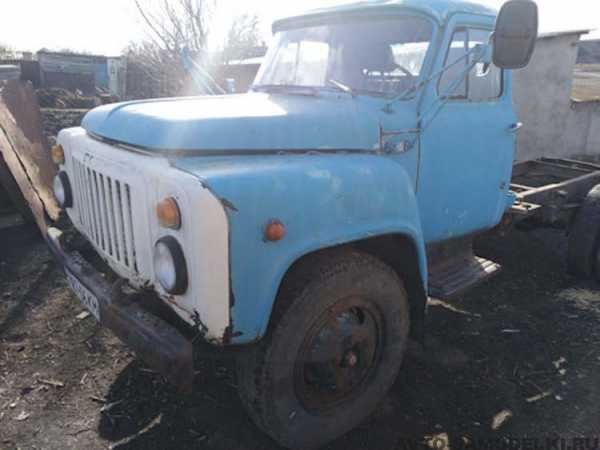

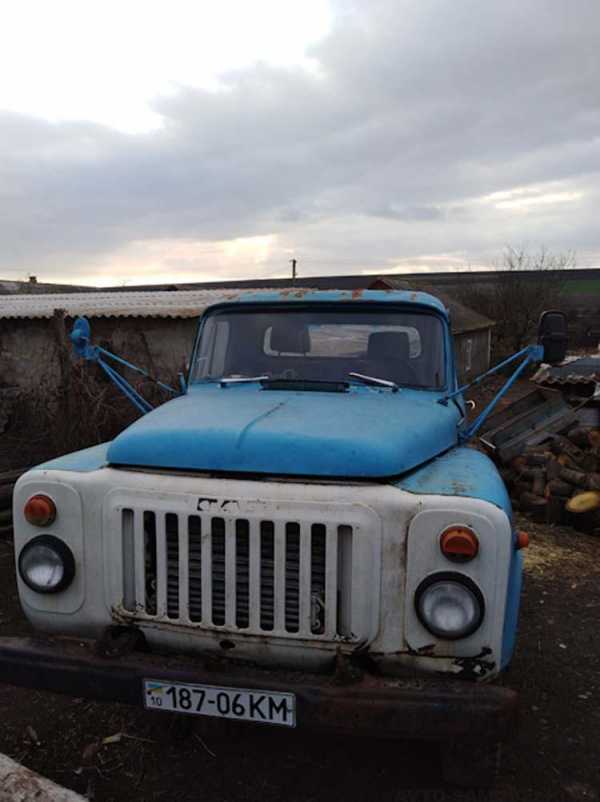

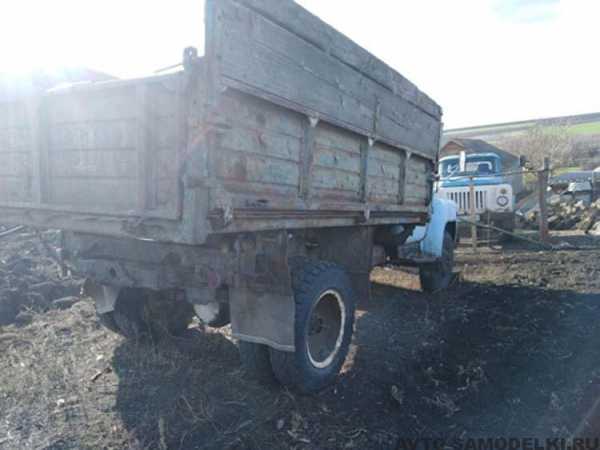

А вот, ещё один, на ходу, с документами, без кузова.
Тут двигатель ещё живой.

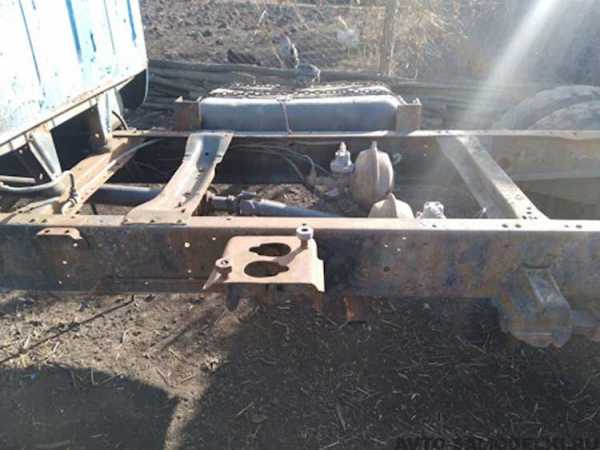

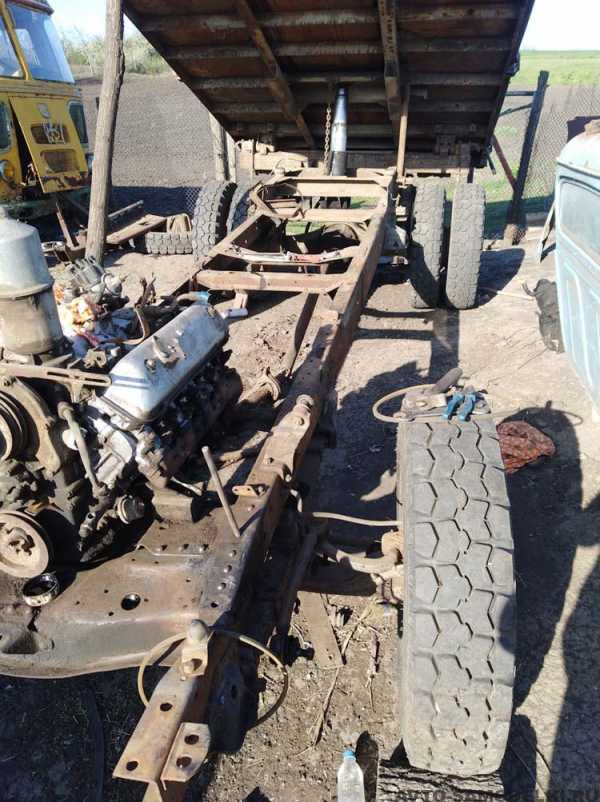

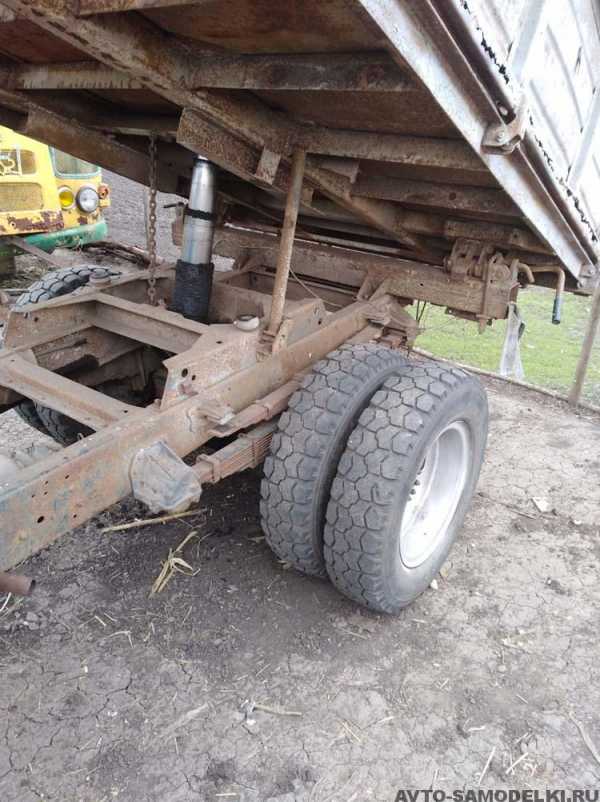

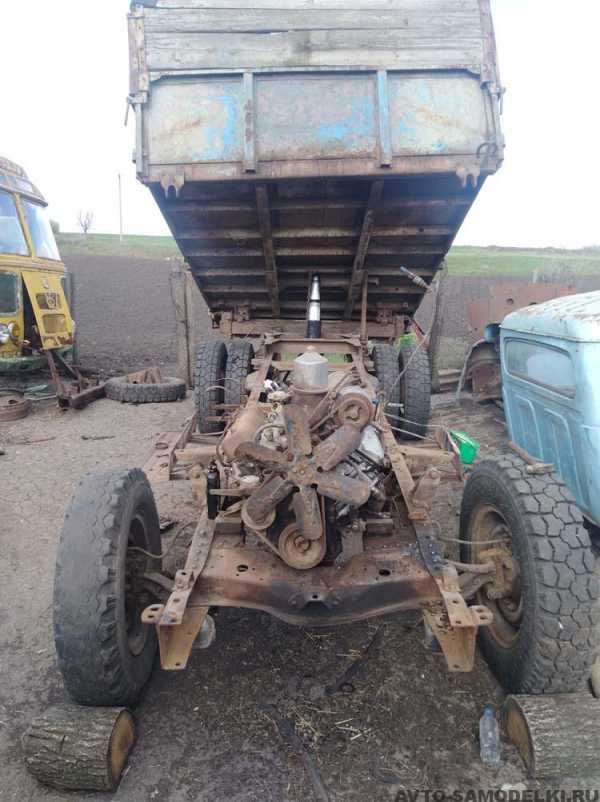

Начал работу с разборки.

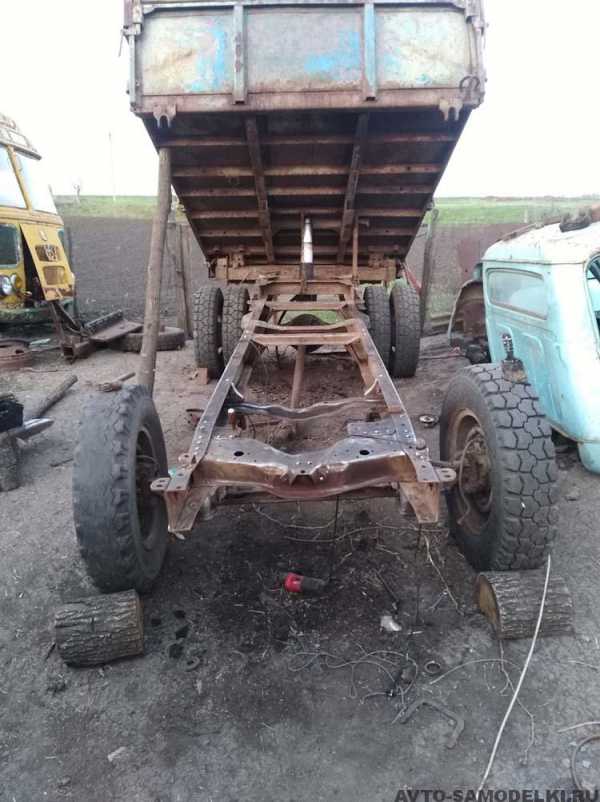

Разбираем.
Грунтуем и красим.

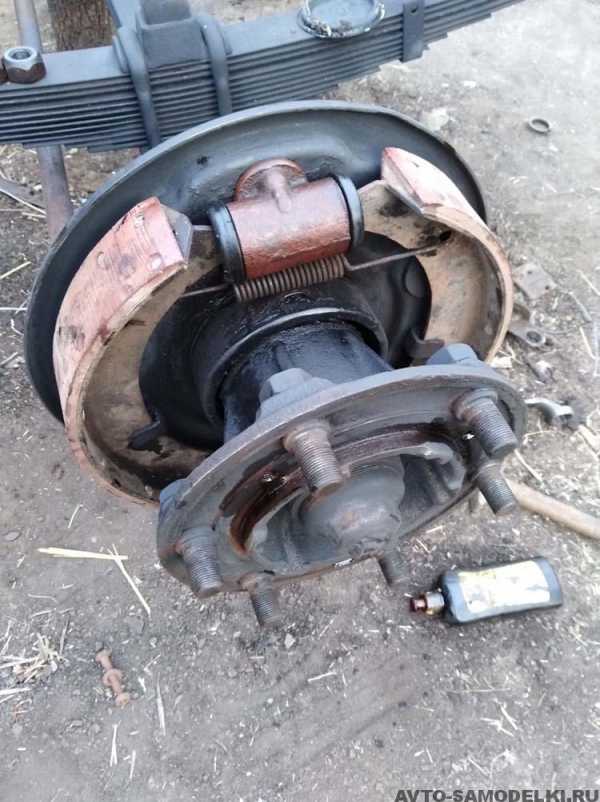

Перебрал тормоза.

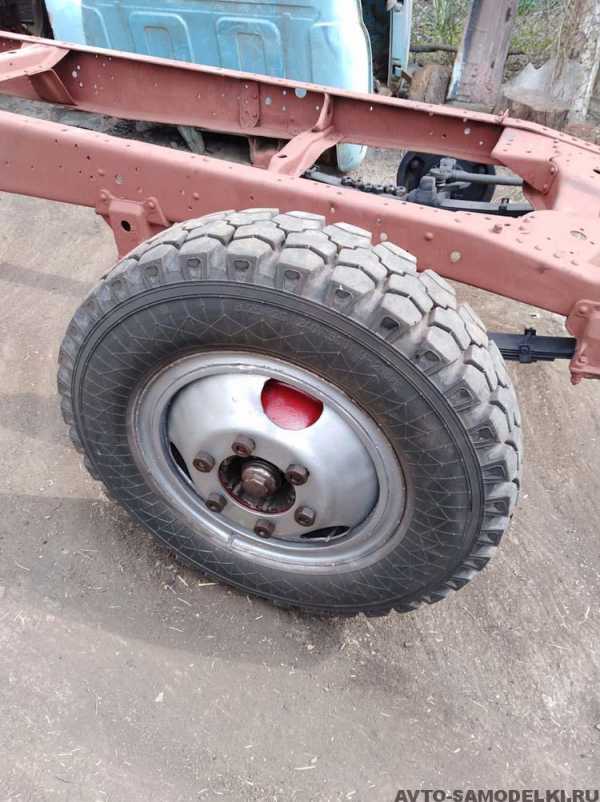

Новая резина.

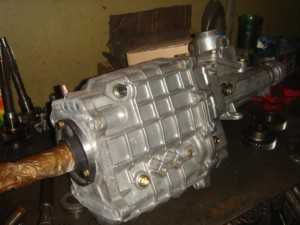

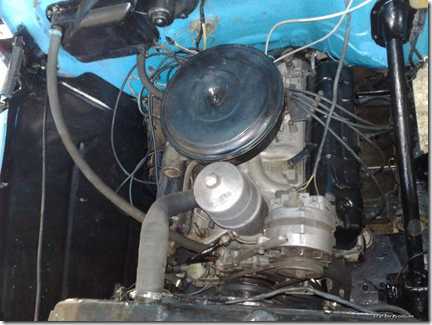

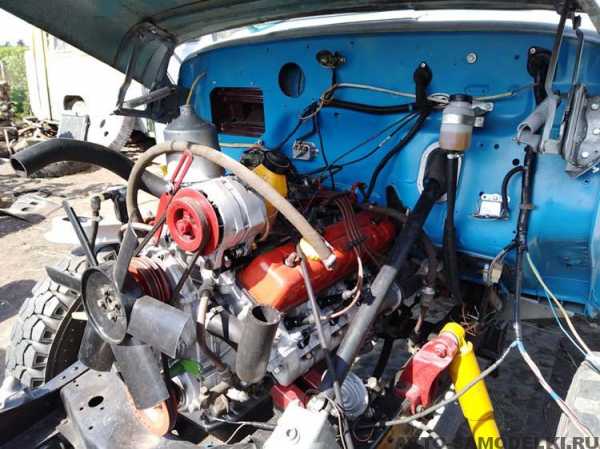

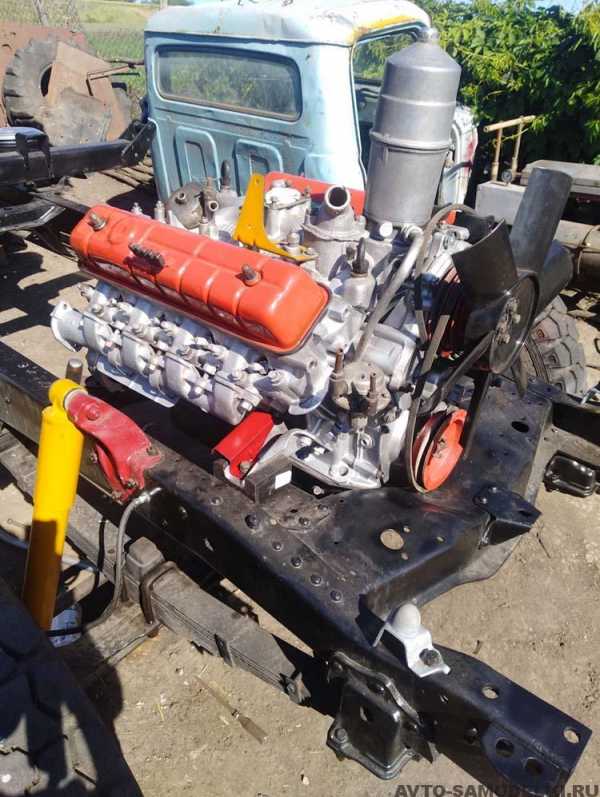

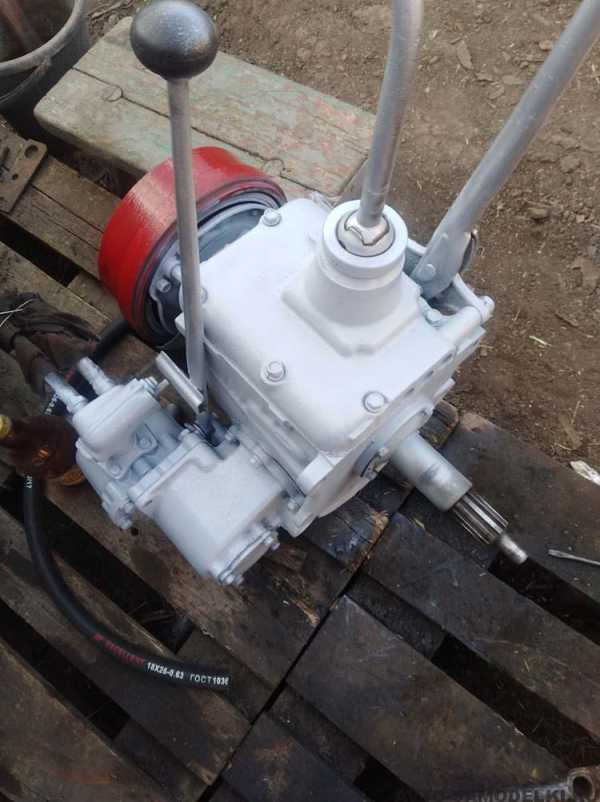

Двигатель полностью перебрал, благо поршневая была в порядке, коробку также перебрал и довёл до идеального состояния.

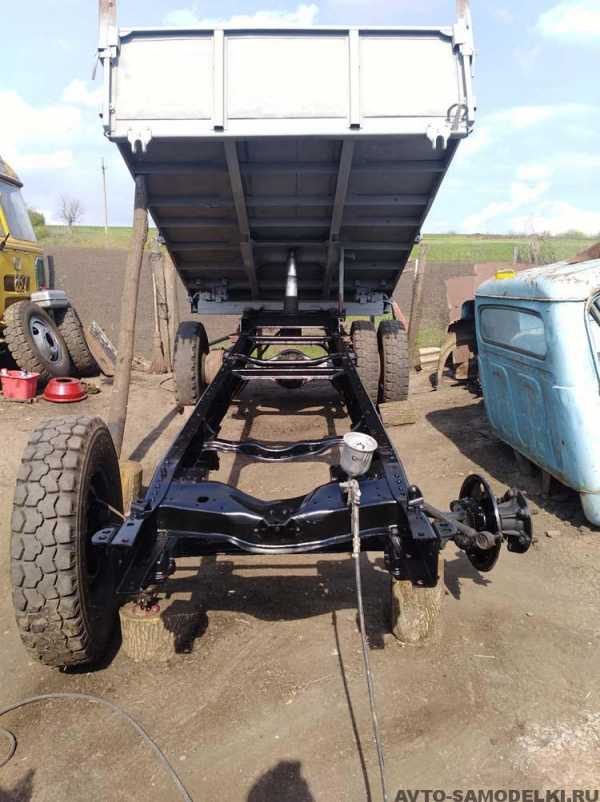

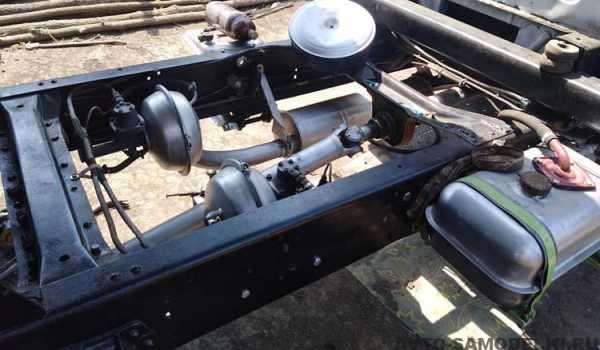

Процесс сборки.

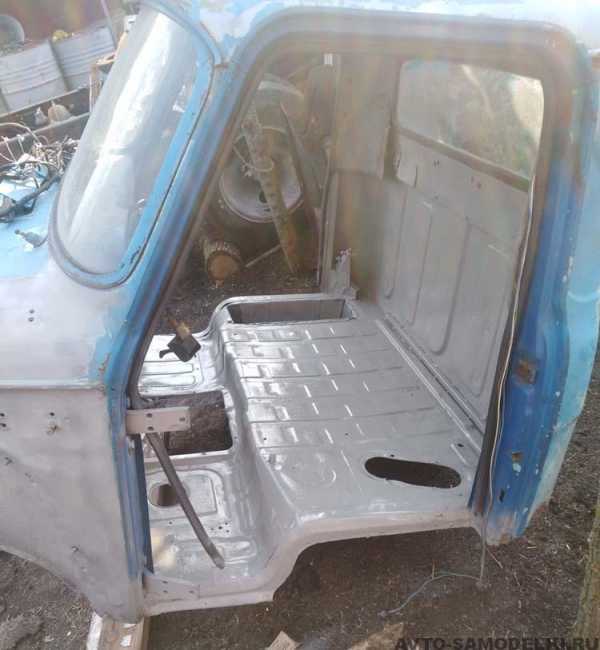

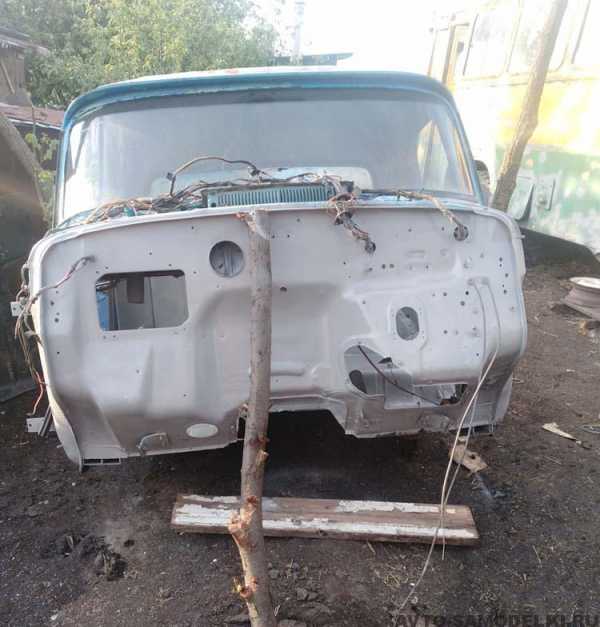

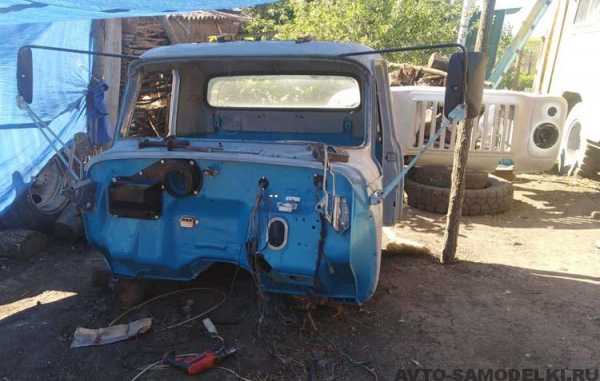

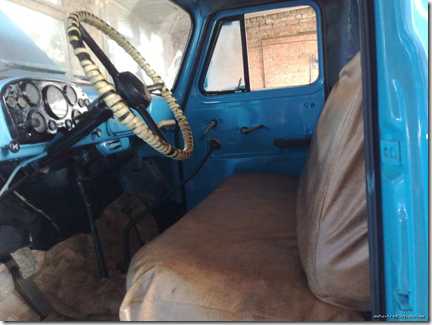

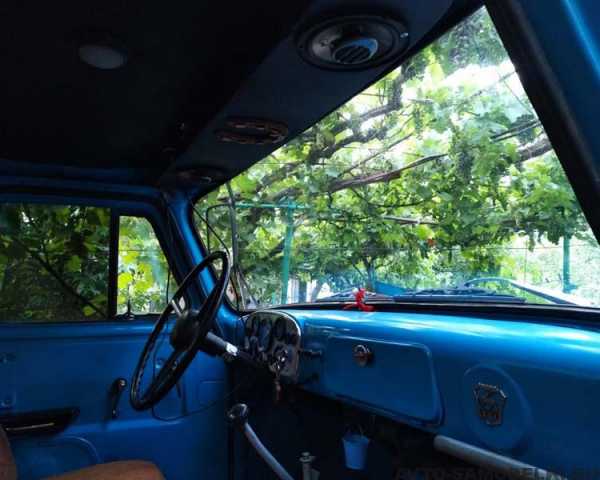

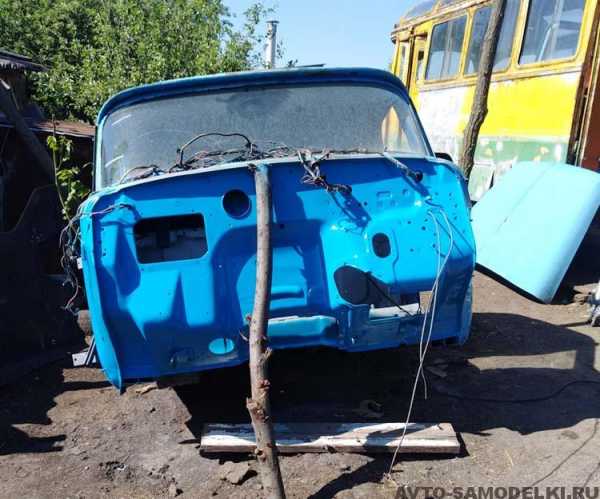

Приводим в порядок кабину.

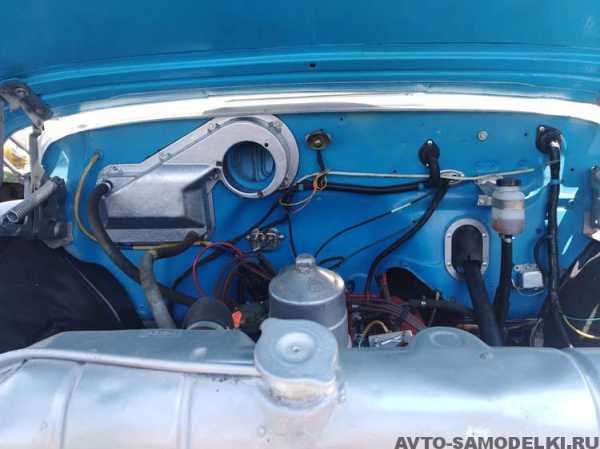

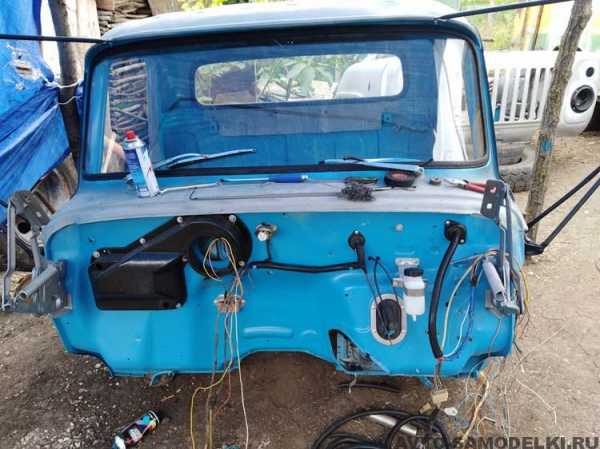

Проложил новую проводку.
Поставил новые шланги, хомуты и прочую мелочёвку.

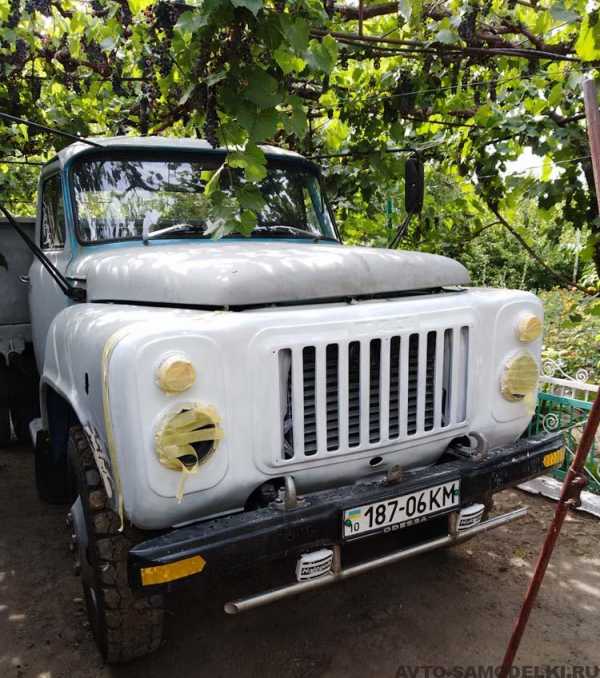

Ещё красим.

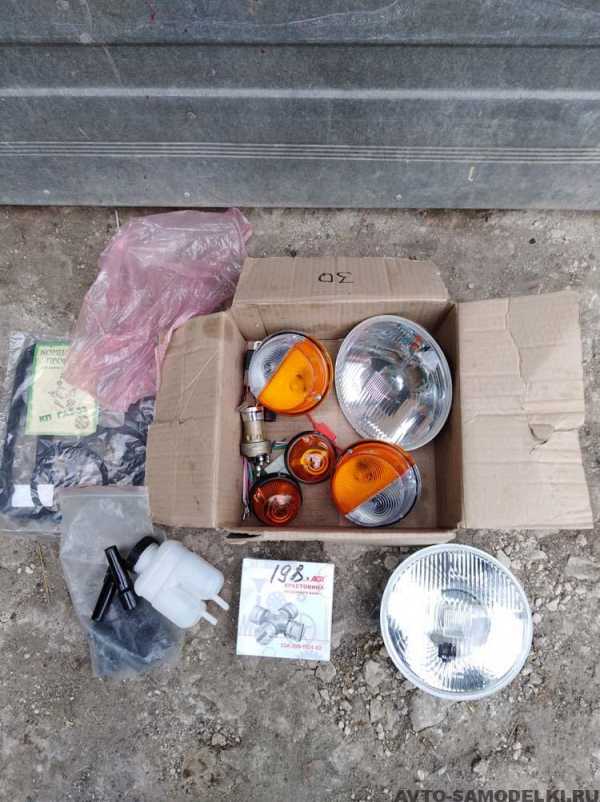

Ставим новую оптику.

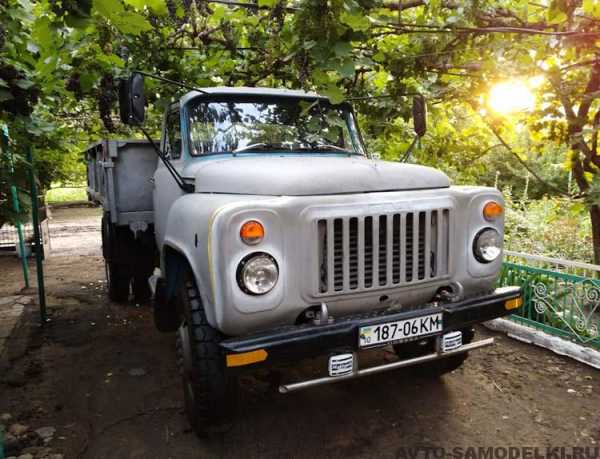

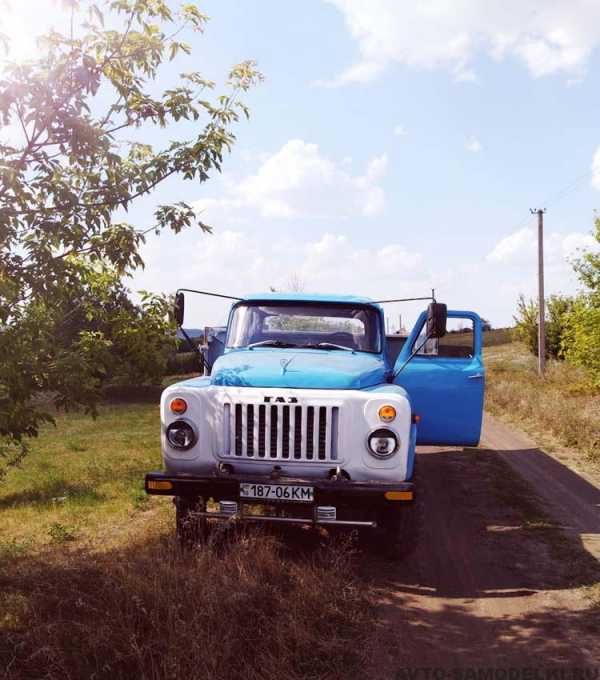

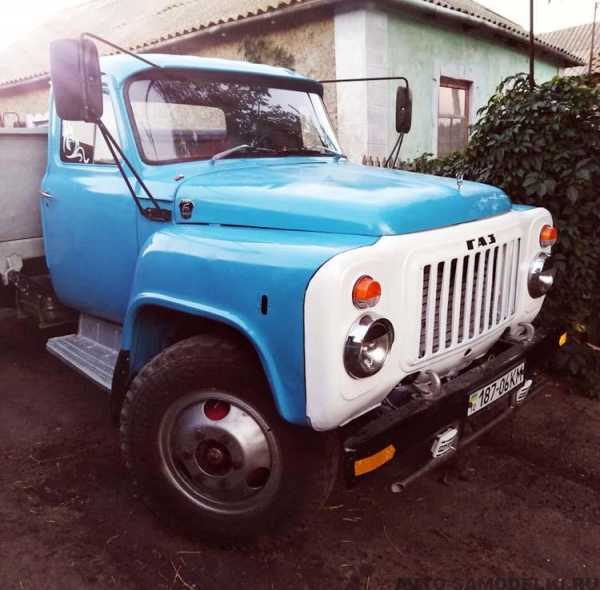

Вот он красавец, восстановленный ГАЗ-53, грузовик работяга обрёл новую жизнь.
Всем спасибо за внимание!
Популярные самоделки из этой рубрики
Поделиться в соц. сетях
avto-samodelki.ru
Фото кабины, двигателя, рамы автомобиля ГАЗ-53
ГАЗ-53 — это уникальный грузовик, который делался в Советском Союзе, так как он состоял на производстве целых 32 года. И за это время было выпущено более 4-х миллионов грузовиков ГАЗ-53 разной модификации. На этих фото вы увидите основные из них.
Вернуться к оглавлениюВнешний вид автомобиля

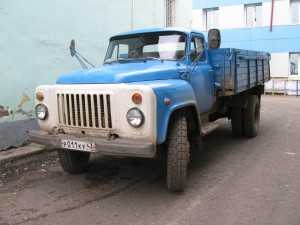

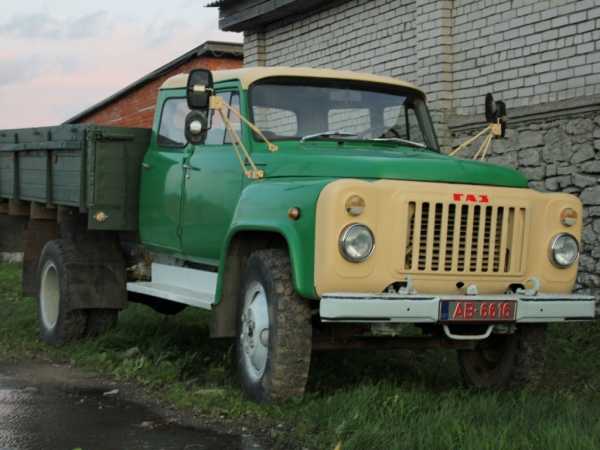

автомобиль ГАЗ 53А
Вернуться к оглавлениюФото Кабины ГАЗ-53

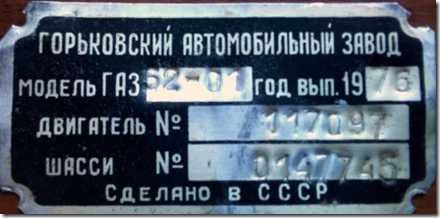

Заводская табличка ГАЗ-52
Вернуться к оглавлению
Специальные машины на базе грузовика ГАЗ-53

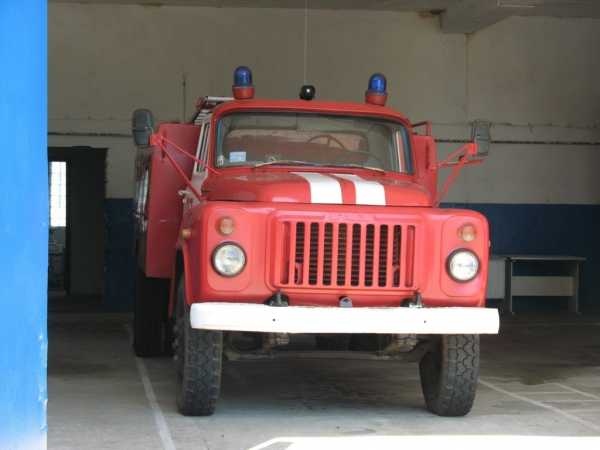

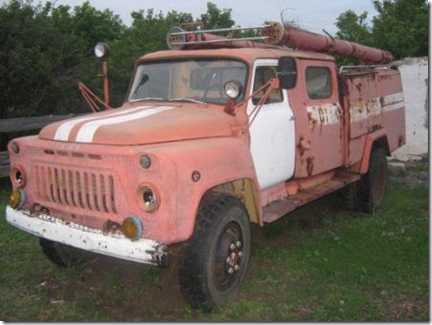

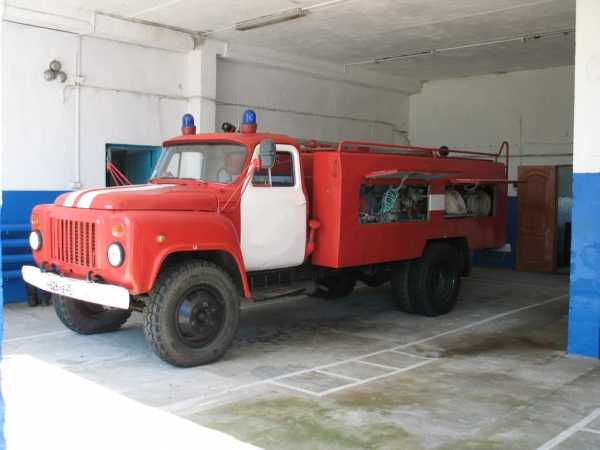

Пожарная машина на базе автомобиля ГАЗ-53 А
БВСМ — уникальный автомобиль скорой медицинской помощи
Фото тюнинга ГАЗ-53
легковая машина на базе ГАЗ-53

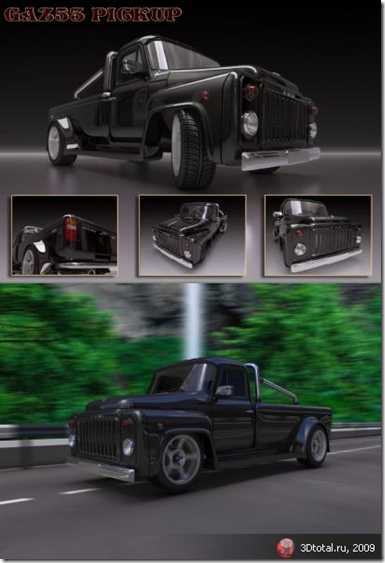

пикап, сделанный на базе грузовика ГАЗ-53

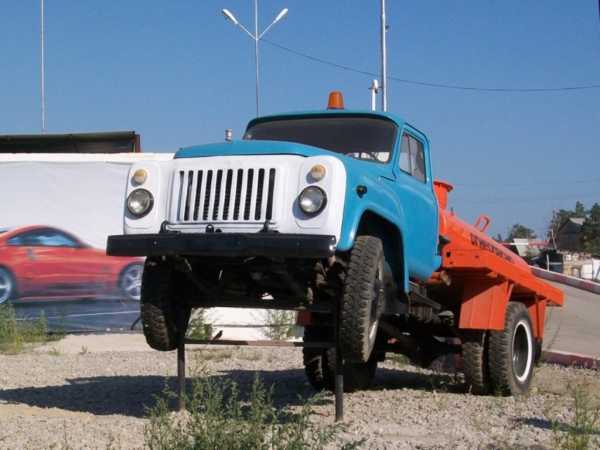

ГАЗ-53 эвакуатор
Фото двигателя и рамы
устройство двигателя

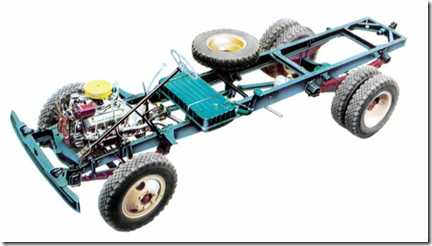

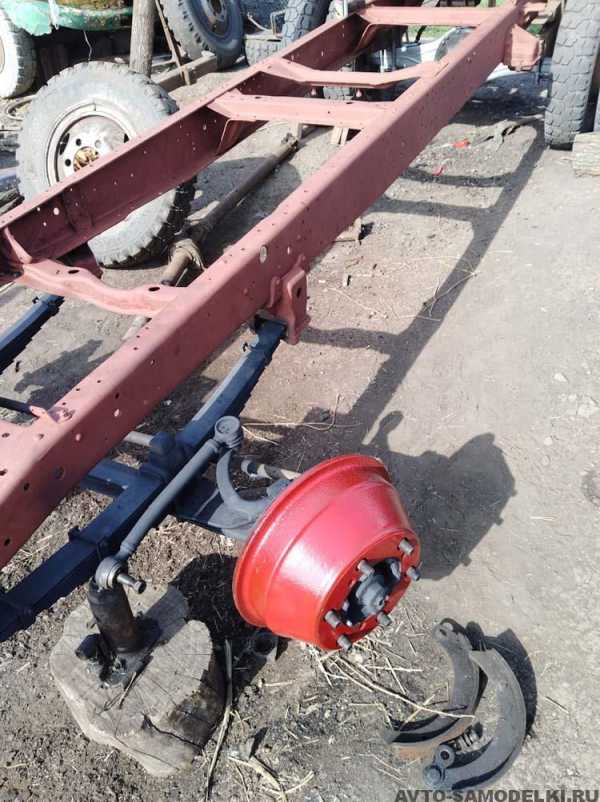

рама автомобиля ГАЗ-53
За все это время выпускались, и продолжают эксплуатироваться по нынешний день такие модификации ГАЗ 53: бортовой грузовик, ГАЗ-53 самосвал, седельный тягач, автобусы на базе шасси грузовика, спецтехника, такая как автолестница, пищевой фургон, бензовоз, молоковоз, водовоз и так далее.
Выпускались модификации грузовиков ГАЗ-53 и для пожарных служб, и для военных.
ГАЗ-53, который разрабатывался специально для нужд армии, имел топливный бак с вместимостью 105 литров. Также выпускались модели ГАЗ 53, которые работали не на бензине, а на сжиженном или сжатом газе.

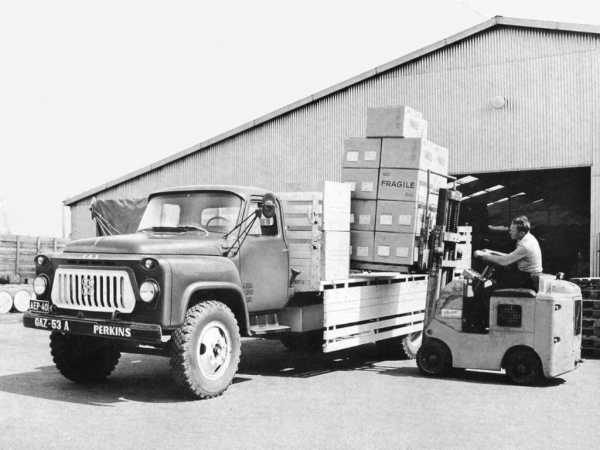

Горьковский автозавод может похвастать и тем, что выпускал свои грузовики ГАЗ 53 и на зарубежный рынок. Так что не удивляйтесь, если где-нибудь во Вьетнаме, Кубе, Лаосе, Монголии, КНДР, Польше, Чехии и Словакии, Финляндии и в странах бывшей Югославии вы увидите этот прекрасный автомобиль.
Болгары пошли еще дальше и стали собирать ГАЗ-53 на своем заводе под названием «Мадара». Наверное, интересно посмотреть на все эти автомобили. Не менее интересно было увидеть самый первый ГАЗ 53, да и вообще всю его историю изучить на фото.
Все это вы сможете осуществить на этой странице, где вы обнаружите фото различных модификаций, о которых даже и не подозревали.
avtomobilgaz.ru
ГАЗ 53А фотогалерея: 6 фото высокого качества
- Фотогалерея
- ГАЗ
- 53А
Фотогалерея ГАЗ 53А насчитывает 6 фото высокого качества. Последнее обновление в галерее: 2014-01-07
358кб. 849 x 567 3
Фотогалерея ГАЗ 53А
115кб. 1280 x 960 2
495кб. 1587 x 918 1
63кб. 640 x 480 2
324кб. 800 x 600 2
110кб. 1024 x 768
358кб. 849 x 567 3
Если у вас есть интересные фото ГАЗ 53А, вы можете разместить их в фотофоруме.
www.avtorinok.ru
Грузовой автомобиль ГАЗ 53: описание
История долгожителя»пятьдесят третьего» восходит к октябрю 1961 года, когда начался выпуск 3,5-тонного грузовика ГАЗ-53Ф. Это была переходная модель со старой «шестеркой» ГАЗ-11, форсированной до 82 лошадей. Такие машины выпускались до января 1967 года. Однако уже в июле 1964 года начался выпуск более совершенного автомобиля — «четырехтонки» ГАЗ-53. Она оснащалась новым V-образным 8-цилиндровым мотором ЗМЗ-53 в 115 лошадиных сил.
Через год после незначительных изменений машина получила индекс ГАЗ-53А. Эта модель продержалась на конвейере до 1983 года. Она выпускалась большими партиями в многочисленных модификациях. Шасси ГАЗ-53-02 предназначалось для самосвалов, ГАЗ-53-40 — для автобусов, ГАЗ-53-11 — для специализированных автомобилей. В 1983 году появляется обновленная модель ГАЗ-53-12. Внешне она отличалась иной облицовкой радиатора. Двигатель получил новую головку цилиндров. Претерпели изменения некоторые детали ходовой части. Грузоподъемность автомобиля увеличилась до 4,5 тонн.
В 1990 году на смену этой машине пришла новая модель — ГАЗ-3307. На этом более чем 30-летняя история выпуска «пятьдесят третьего», по сути, закончилась. Но эти машины продолжали и продолжают оставаться на службе в народном хозяйстве и сегодня. Нужно сказать, что параллельно с ГАЗ-53, начиная с 1966 года, выпускался автомобиль ГАЗ-52-03. Он имел такую же кабину, но использовал узлы и агрегаты машины ГАЗ-51. И имел с ней одинаковую грузоподъемность — 2,5 тонн.
В 1976 году на смену ему пришел грузовик ГАЗ-52-04, отличавшийся более короткой базой. Ходовая часть его была унифицирована с ГАЗ-53А. В свое время ГАЗ-53 имел довольно современную внешность, которая выгодно отличала его от устаревшего «пятьдесят первого газона». Для простоты обслуживания облицовка радиатора выполнена цельной, заподлицо с фарами. Она устанавливается через прокладки на боковины крыльев и брызговики. Естественно, такой автомобиль эксплуатируется круглый год, а моют его от случая к случаю. Вот и скапливается в этих местах большое количество дорожной грязи. Как результат — появление очагов коррозии.
Рама автомобиля очень прочная (изготовлена из толстого металла), что позволяет ей пережить несколько кабин. Бензобак находится под сиденьем водителя. Заливная горловина располагается за кабиной, у края водительской двери. Все это оказалось весьма кстати при переоборудовании машины под «голубое топливо» — газовый баллон стали устанавливать под кузовом, там, где у других грузовиков находится бак для топлива. Рабочее место водителя не такое аскетичное, как на предшественнике. Улучшилась обзорность благодаря панорамному лобовому стеклу и новым зеркалам. ГАЗ-53 имел прогрессивную на то время технологию запуска — электрический стартер с втягивающим реле. В результате из-под ног водителя исчезла педаль стартера. Имеется также неплохой отопитель и электрические стеклоочистители.
В кабине более-менее комфортно могут ехать только двое. Сиденье водителя и пассажира объединены в одно целое. Тем не менее, сидеть здесь довольно удобно даже в зимней одежде. Кстати, под подушкой и за спинкой предусмотрено немало места для перевозки необходимых вещей, например, инструмента или запчастей. ГАЗ-53-12 оснащен V-образной карбюраторной «восьмеркой» ЗМЗ-53. Мотор верхнеклапанный, с алюминиевыми блоком и головкой цилиндров. Среди конструктивных недочетов следует отметить распределитель зажигания: он имеет малый размер и на его крышке расположены все 8-ми высоковольтных контактов.
Попавшая на крышку вода приводит к появлению прогаров и сбоям в работе. Кстати, ранние образцы мотора имеют не электронное зажигание, а обычный прерыватель, контакты которого часто подгорают. Поэтому чтобы не было сложностей с запуском, последние следует периодически зачищать. Иногда подводит катушка зажигания, точнее, ее вариатор — устройство, служащее для регулирования мощности искры при запуске. Он представляет собой обычное сопротивление — нихромовую нить, намотанную на керамический сердечник. Когда производится запуск автомобиля, втягивающее реле замыкает специальный контакт и сопротивление шунтируется.
В конце запуска втягивающее реле возвращается в первоначальное положение, и шунтирующий контакт размыкается. Если вариатор катушки зажигания целый, то электрический импульс от прерывателя проходит через вариатор, на катушку. Если вариатор перегорает, то после запуска мотор, естественно, сразу глохнет. Поэтому часто водители возят с собой специальный кусок провода, которым в случае перегорания вариатора производят шунтирование соответствующих клемм катушки зажигания. Двигатель «выхаживает» до капитального ремонта около 400 тыс. километров.
Конечно, при условии своевременной замены масла и фильтров. Говорить об особой экономичности этого мотора не приходится. Тем не менее, была предпринята попытка улучшения этого показателя — вместо однокамерного карбюратора на поздних выпусках применили двухкамерный. Теперь о других «болячках». Первая из них — внутренняя коррозия блока цилиндров в местах посадки гильз. Дело в том, что в блок устанавливались так называемые «мокрые» гильзы, которые омывались охлаждающей жидкостью со всех сторон.
Это характерная особенность всех моторов на «газонах». А чтобы уплотнить чугунную гильзу в месте посадки, под ее фаску подкладывалось специальное резиновое кольцо, не позволяющее охлаждающей жидкости просачиваться в картер мотора. При малейшем перегреве кольцо плавилось и охлаждающая жидкость попадала в масляный картер. Эту недоработку устранили уже в конце 70-х годов, подкладывая кольца из жженой меди. Ненадежным для машин разных лет выпуска узлом является сцепление. Как ни старайся, а тронуться с места без характерных рывков не получается.
Подвеска у автомобиля зависимая, рессорная. Сзади над основными рессорами расположены еще одни, поменьше. Когда автомобиль движется порожняком, работают только нижние; а когда с нагрузкой — основные рессоры, прогибаясь, задействуют верхние, дополнительные. Передняя подвеска оснащена телескопическими амортизаторами. Управление машиной под силу физически крепким людям — руль без гидроусилителя. Переключение передач осуществляется по старинке, с двойным выжимом сцепления. Карданная передача состоит из двух валов, соединенных шарнирами Гука. Эти соединения требуют к себе постоянного внимания: гайки крепления часто откручиваются. А вообще ГАЗ-53 — это простой и надежный помощник на все случаи жизни. Главная заслуга «пятьдесят третьего» — простота конструкции и ремонтопригодность. Хорошо, что запасных частей к этому автомобилю на наших рынках — хоть отбавляй.
©. Фотографии взяты из общедоступных источников.
Оцените статью: Поделитесь с друзьями!truck-auto.info
технические характеристики (коробка передач, рулевое управление, схема электрооборудования), видео, фото, модификации модели, история создания и отзывы
История создания автомобиля ГАЗ 53 берёт своё начало с 1964 года. За 19 лет выпущено множество грузовиков разного назначения. Давайте вместе рассмотрим технические показатели ГАЗ 53 фото, которого вы видите.
Узнаем о возможностях некоторых моделей. Статья знакомит с силовыми агрегатами ГАЗ 53. Особенностями эксплуатационных свойств бензовоза, грузоподъёмности ГАЗ 53.
Автомобиль ГАЗ 3302: характеристика, устройство, схема.
Всё о ГАЗе 33081 тут.
Схема электрооборудования Газ 3307 здесь.
ГАЗ 53 технические характеристики модели
Показатели техники описаны в таблице ниже.
Показатели базового бортового авто | ||
| 1 | Размеры (Д/Ш/В) (мм) | 6 395/2 380/2 220 |
| 2 | Средний расход бензина (л/100 км) | 24 |
| 3 | Посадочных мест (шт) | 2 |
| 4 | Нагрузка (т) | 4 |
| 5 | Показатели веса с полной загрузкой (т) | 7,4 |
| 6 | Базовые показатели по осям (мм) | 3 700 |
| 7 | Клиренс (мм) | 265 |
| 8 | Показатели скорости (км/ч) | 85 |
| 9 | Мотор | ЗМЗ-53 |
| 10 | Коробка передач | четырёхступенчатая |
| 11 | Размерность шин | 8,25-20 |
| 12 | Тормозная система | барабанного типа |
Начнём знакомство с сердцем, силовым агрегатом. Двигатель ГАЗ 53 – это агрегат с верхним расположением клапанов на 8 цилиндров. Мотор 4 такта, V образным расположением карбюраторного принципа действия. Показатели объёма движка составляли 4,25 литров.
Двигатель ГАЗ 53 технические характеристики, которого мы рассматриваем, обладал мощностью в 115 лошадиных сил, развивал приличную по тем временам скорость в 85 км/ч. Расход топлива равнялся 24 литрам против 100 километров пробега. Номинальная мощность двигателя ГАЗ 53 составляла (с ограничителем) при 3200 об/мин, 92 кВт.
Коробка передач ГАЗ 53
Двигатель агрегировал с 4 КПП. Для движения вперёд использовались 4 передачи. Для манёвров задним ходом предназначалась одна передача.
Автомобиль комплектовался шинами размером 8,25-20.Размеры техники выражались цифрами: Д/Ш/В = 6395/2380/2220 мм. Видео об авто ГАЗ 53 находится в статье ниже.
Схема электрооборудования ГАЗ 53
Использовалась однопроводная система. Она соединялась минусовой клеммой с массой. К электрической части относился генератор на 350 Вт. К электрической части относился аккумулятор «6-СТ-68-ЭМ», катушка зажигания «Б 13» с дополнительным сопротивлением. Использовались свечи модели «А11-У».
| Заправочные ёмкости и допустимые объемы | ||
| 1 | Баки для горючего | 200 |
| 2 | Картер КПП | 3,0 |
| 3 | Раздатка | 1,5 |
| 4 | Картер заднего моста | 8,2 |
| 5 | Показатели переднего моста | 7,7 |
| 6 | Показатели одного амортизатора | 0,41 |
| 7 | Картер редуктора лебёдки | 0,8 |
| 8 | Гидравлика рулевого управления авто | 1,8 |
| 9 | Система гидропривода ножных тормозов | 0,75 |
| *Показатели представлены в литрах (л) | ||
Рулевое управление ГАЗ 53
Глобоидальный червяк с трёх гребневым роликом. Усилитель рулевого управления гидравлического принципа действия, что в значительной степени помогало водителю управлять машиной и выполнять манёвры.

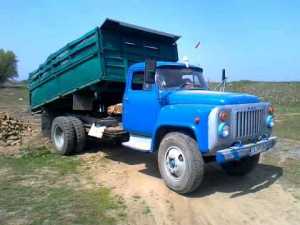

Газон самосвального типа
Автомобиль использовали не только как самосвал. Выпускались модели для перевозки молока, бензина, подсолнечного масла, живой рыбы. Но большинство выпущенных машин – это самосвалы. Объём кузова самосвала ГАЗ 53 составлял 5 кубов. Масса грузовика составляла 3200 кг.
Выгрузка осуществлялась специальным механизмом. Сброс проводился только на одну сторону. Машина была простой в ремонте.
Регулировка развала схождения ГАЗ 53 не занимала много времени, выполнялась в гаражах предприятий.
Замена комплектующих, запасных частей не составляла проблем. Впрочем, дефицита деталей тогда, не наблюдалось. Например, регулировка клапанов ГАЗ 53 могла проводиться при уборке урожая ремонтными бригадами.
Это могли делать механики практически в любых условиях. Сведения о порядке работы цилиндров ГАЗ 53 можно найти в интернете.
Бензовоз ГАЗ 53
Ещё одна популярная модель того времени – это бензовоз. Практически с теми же характеристиками, что у грузовика. Отличие конечно было. Основной упор – это безопасность перевозки горючего. Сейчас труженики перевозят топливо в районах. Их используют до сих пор в сельском хозяйстве.
ГАЗ 53 пожарный вариант
Советская средне тоннажная машина третьего поколения использовалась для борьбы с пожарами. На них устанавливались водомётные пушки и лестницы для работы на верхних горизонтах возгорания. В техническом плане специальные машины ничем не отличались от остальных моделей. Поэтому более подробно на двигателе или тормозной системе нет смысла останавливаться.
КамАЗ сельхозник 55102: технические характеристики, цена, отзывы, видео.
Технические характеристики КамАЗа 65117 читайте в этой статье.
Информация о КамАЗе 65116 здесь.
ГАЗ 53 отзывы водителей
Не будем растекаться маслом по сковородке. Скажем лишь одно, что автомобиль и сегодня можно встретить на дорогах. Пусть он выглядит не респектабельно, но работает уже на протяжении 54 лет. Нам кажется, этим всё сказано!
У модели были свои недочёты. Техника отличалась простотой. По тем временам авто считалась неплохой машиной.
