ГАЗ-4301 () (4301)- описание, характеристики, история.
Двигатель
Модель — 542.10
Тип — Дизельный, четырехтактный (с воздушным охлаждением)
Число цилиндров — 6
Порядок работы цилиндров — 1-5-3-6-2-4
Направление вращения коленчатого вала — Правое
Диаметр цилиндра и ход поршня, мм — 105х120
Рабочий объем, л — 6.23
Степень сжатия — 18
Номинальная мощность двигателя при 2800 об/мин, кВт (л.с.) — 92 (125)
Максимальный крутящий момент при 1600-1800 об/мин, Н·м (кгс·м) — 37 (37)
Максимальная частота вращения на холостом ходу, не более, об/мин — 3040
Минимальная частота вращения холостого хода, об/мин — 575–625
Система вентиляции — Закрытая
Топливный насос высокого давления (ТНВД) — Рядный, с механическим двухрежимным центробежным регулятором
Топливный насос низкого давления — Поршневого типа
Топливоподкачивающий насос — Плунжерного типа для ручной подкачки топлива
Топливные фильтры:
грубой очистки — Фильтр-отстойник с сетчатым фильтрующим элементом
тонкой очистки — С бумажными сменными фильтрующими элементами
Воздушный фильтр — Сухого типа, со сменным фильтрующим элементом и сигнализатором предельной засоренности
Система охлаждения — Воздушная с шестеренчатым приводом вентилятора через регулируемую гидромуфту
Средство облегчения пуска — Электрофакельное устройство (ЭФУ)
Пусковой подогреватель — Воздушный дизельный
Трансмиссия
Сцепление — Однодисковое, сухого трения, постоянно замкнутое, с диафрагменной пружиной.
Привод сцепления — гидравлический
Коробка передач — Механическая, пятиступенчатая, трехходовая, с синхронизаторами на 2, 3, 4 и 5 передачах
Карданная передача — Двумя валами открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках
Главная передача — Коническая, гипоидного типа. Передаточное число 5,857
Дифференциал — Конический, шестеренчатый с принудительной блокировкой
Управление механизмом блокировки — Дистанционное, пневматическим краном
Ходовая часть
Колеса — Дисковые, с двухкомпонентным ободом, с разрезным бортовым кольцом
Шины — Пневматические, радиальные, размером 8,25Р20, норма слойности — НС12
Давление в шинах, кПа (кгс/см2):
передних колес — 370 (3,8)
задних колес — 540 (5,5)
Схождение колес, мм — 0–3
Передняя подвеска — На двух продольных полуэллиптических рессорах с дополни тельной резиновой рессорой сжатия
Амортизаторы — Гидравлические, телескопические, двустороннего действия, установлены на передней оси
Рулевое управление
Рулевой механизм — Глобоидный червяк с трехгребневым роликом на шариковом подшипнике.
Передаточное число — 21,3 (среднее)
Усилитель руля — Гидравлический
Тормоза
Рабочая тормозная система — Двухконтурная, с раздельным торможением осей, с пневмогидравлическим приводом и двумя пневматическими усилителями, с барабанными тормозными механизмами на всех колесах, имеет двухпроводный пневмовывод для управления тормозами прицепа.
Стояночная тормозная система
Функцию стояночной тормозной системы выполняют тормозные механизмы задних колес, имеющие механический привод
Электрооборудование
Тип — Однопроводная, отрицательные выводы источников тока соединены с корпусом автомобиля
Номинальное напряжение, В — 24
Генератор — 5101.3701 переменного тока со встроенным выпрямителем и регулятором напряжения
Аккумуляторные батареи — Две 6СТ-110А емкостью каждая 110 А·ч
Стартер — 3002.
3708
Фары — Две ФГ122-ВВ1
Передние фонари — ПФ130АБ
Задние фонари — 35.3716
Выключатель приборов и стартера — 2101.3704000-10 с противоугонным устройством
Стеклоомыватель — 1112.5208000-03
Кабина
Кабина — Двухместная, двухдверная, металлическая, оснащена местами крепления ремней безопасности
Отопитель кабины — Масляный, с двумя радиаторами, включенными в систему смазки двигателя
Независимый отопитель — Воздушный, двухрежимный, работает на дизельном топливе
Сиденья — Раздельные — водителя и пассажира
Оперение — Металлическое с капотом аллигаторного типа и откидывающейся решеткой облицовки
Специальное оборудование
Коробка отбора мощности — Механическая, односкоростная
Гидравлический насос
ГАЗ-4301 технические характеристики
Оснащение ГАЗ-4301
Оснащение ГАЗ-3307
ГАЗ-4301 технические характеристики
| Модель | ГАЗ-4301 (ГАЗ-542. 10) |
| Годы выпуска | 1989 — н.в. |
| Тип | грузовой |
| Компоновка | Переднемоторная, заднеприводная |
| Колесная формула | 4 х 2 |
| Габариты | |
| Длина | 6420 мм. |
| Ширина по зеркалам | 2380 мм. |
| Высота по кабине | 2420 мм. |
| Дорожный просвет | 245 мм. |
| Колесная база | 3700 мм. |
| Колея передних колес | 1700 мм. |
| колея задних колёс (между серединами двойных скатов) | 1710 мм. |
| Снаряженная масса без тента | 3900 кг. |
| Снаряженная масса с тентом | 4050 кг. |
| Полная масса | 9050 кг. |
| Грузоподъёмность | 5000 кг., с тентом 4850 кг. |
| Максимальный подъём с полной нагрузкой | 25o |
| Радиус поворота | 8 м. |
| Габаритные размеры платформы Д/В/Ш | 3490/2170/510 мм. |
| Число мест | 3 |
| Двигатель ГАЗ-4301 | |
| Марка | ГАЗ-542.10 (Р-6, дизель воздушного охлаждения) |
| Число цилиндров | 6 |
| Рабочий объём | 6230 см3 |
| Мощность | 125 л.с./ 92кВт при 2800 об/мин |
| Диаметр цилиндров | 105 мм. |
| Ход поршня | 120 мм. |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Направление вращения коленвала | правое |
| Максимальный крутящий момент | 363 Н.м/ 37 кгс.м при 1600-1800 об/мин |
| Степень сжатия | 18 |
| Максимальная частота вращения на холостом ходу | 3040 об/мин. |
| Минимальная частота вращения холостого хода | 575/625 об/мин. |
| Система вентиляции | закрытая |
| Топливный насос высокого давления (ТНВД) | рядный, с механическим двухрежимным центробежным регулятором |
| Топливный насос низкого давления | поршневого типа |
| Топливоподкачивающий насос | плунжерного типа для ручной подкачки топлива |
| Форсунки | закрытого типа, давление начала подъема иглы 17,16 МПа (175 кгс/см2) |
| Трансмиссия | |
| Сцепление | Однодисковое, сухое, фрикционное, с демпфером. |
| Коробка передач | механическая, 5-ступенчатая, с постоянным зацеплением шестерен |
| Передаточные числа I-передача | 6,286 |
| Передаточные числа II-передача | 3,391 |
| Передаточные числа III-передача | 2,133 |
| Передаточные числа IV-передача | 1,351 |
| Передаточные числа V-передача | 1,0 |
| Задний ход | 5,429 |
| Карданная передача | Два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках |
| Главная передача | Коническая, гипоидного типа |
| Дифференциал | Конический, шестеренчатый |
| Полуоси | полностью загруженные |
| Подвеска | |
| Рама | штампованная, клепаная |
| Колеса | дисковые, с ободом 152Б-508 (6,0Б 20) с разрезным бортовым кольцом |
| Шины | пневматические, радиальные, размером 8,25 R20(240R508) |
| Рессоры | Четыре, продольные, полуэллиптические с дополнительными рессорами в задней подвеске |
| Амортизаторы | Гидравлические, телескопические, двустороннего действия. Установлены на передней оси |
| Рулевое управление | Глобоидный червяк с трехгребневым роликом |
| Тормозная система | |
| Рабочая тормозная система | с пневмогидравлическим приводом. Тормозные механизмы — колодочные, барабанного типа с автоматической регулировкой зазора между накладкой и барабаном |
| Запасная тормозная система | Каждый контур рабочей тормозной системы |
| Стояночная тормозная система | С механическим тросовым приводом к задним колесным тормозным механизмам |
| Общие характеристики | |
| Максимальная скорость без прицепа | 90 км/ч. |
| Расход топливана 100 км. при 60 км/ч. | 19,6 л. |
| Расход топливана 100 км. при 80 км/ч. | 26,4 л. |
| Объём топливного бака | ? л. |
| Угол свеса с нагрузкой передний | 38o |
| Угол свеса с нагрузкой задний | 25o |
| Погрузочная высота | 1365 мм. |
| Угол подъёма с нагрузкой | 14o |

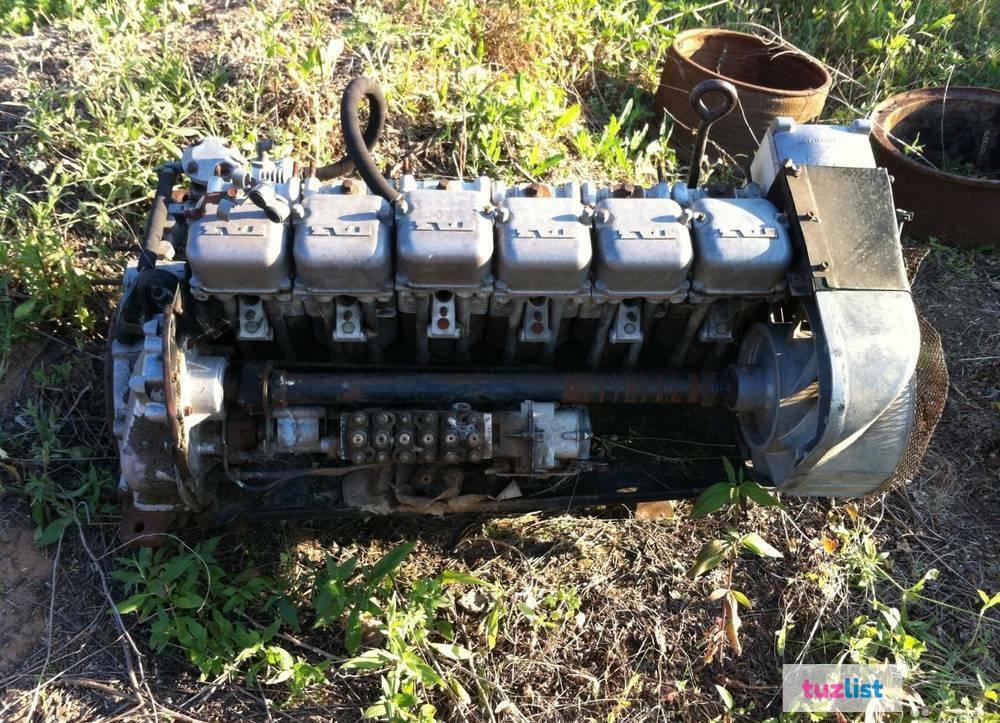

Фотографии ГАЗ-4301
фото ГАЗ-4301
фото ГАЗ-4301
фото ГАЗ-4301
фото ГАЗ-4301
