ГАЗ-3309 () (3309)- описание, характеристики, история.

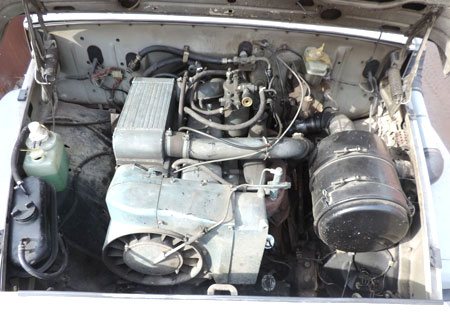

Двигатель
Модель — 5441
Тип — Дизельный, четырехтактный (с воздушным охлаждением), с турбонаддувом
Число цилиндров — 4
Порядок работы цилиндров — 1-3-4-2
Направление вращения коленчатого вала — Правое
Диаметр цилиндра и ход поршня, мм — 105х120
Рабочий объем, л — 4,15
Степень сжатия — 16
Номинальная мощность двигателя при 2600 об/мин, кВт (л.с.) — 85 (116)
Максимальный крутящий момент при 1600-1800 об/мин Н·м (кгс·м) — 38,2 (39)
Максимальная частота вращения на холостом ходу не более, об/мин — 2800
Система вентиляции — Открытая
Топливный насос высокого давления (ТНВД) — Рядный, с механическим двухрежимным центробежным регулятором и корректором по наддуву
Топливный насос низкого давления — Поршневого типа
Топливоподкачивающий насос — Плунжерного типа для ручной подкачки топлива
Топливные фильтры
Грубой очистки — Фильтр-отстойник с сетчатым фильтрующим элементом
тонкой очистки — С бумажными сменными фильтрующими элементами

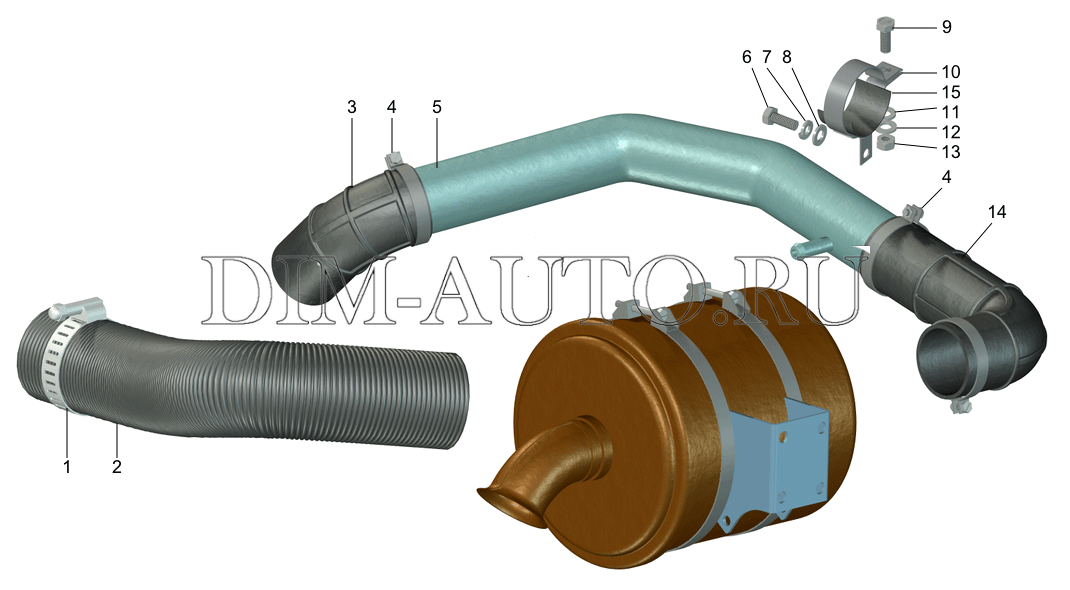

Воздушный фильтр — Сухого типа, со сменным фильтрующим элементом и сигнализатором предельной засоренности
Система охлаждения — Воздушная с шестеренчатым приводом вентилятора через регулируемую гидромуфту
Средство облегчения пуска — Электрофакельное устройство (ЭФУ)
Пусковой подогреватель — Воздушный дизельный
Система наддува — Газотурбинная, с одним турбокомпрессором — с радиальной центростремительной турбиной, с центробежным компрессором модификации С-13 и воздухо-воздушным охладителем наддувочного воздуха пластинчатого типа из алюминиевого сплава
Трансмиссия
Сцепление — Однодисковое, сухого трения, постоянно замкнутое, с диафрагменной пружиной.

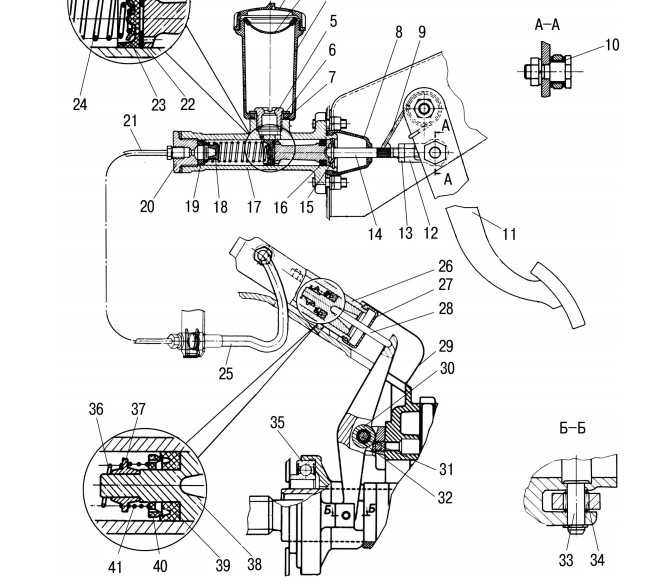

Привод сцепления — гидравлический Коробка передач — Механическая, пятиступенчатая, трехходовая, с синхронизаторами на 2, 3, 4 и 5 передачах
Передаточные числа: I — 6,286; II — 3,391; III — 2,133; IV — 1,351; V — 1,0; з.х. — 5,429
Карданная передача — Два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках
Главная передача моста — Коническая, гипоидного типа. Передаточное число 5,5
Дифференциал — Шестеренчатый
Ходовая часть
Колеса — Дисковые, с ободом 6.0Б-20 (152Б-50В) с разрезным бортовым кольцом
Шины — Пневматические, радиальные, размером 8.25R20 (240R508) моделей У2 (К-В4) или К-55А
Дисбаланс колеса в сборе с шиной не более, г·см — 2500
передних колес, кПа (кгс/см2) — 390 (4,0)
задних колес, кПа (кгс/см2) — 620 (6,3)
Установка передних колес:
Угол развала колес — 1°
Угол бокового наклона шкворня — 8°
Угол наклона нижнего конца шкворня вперед — 2°30′
Схождение колес — 0–3 мм
Рессоры: Четыре — продольные, полуэллиптические.
Задняя подвеска состоит из основных и дополнительных рессор
Амортизаторы — Гидравлические, телескопические, двустороннего действия. Установлены на передней оси автомобиля

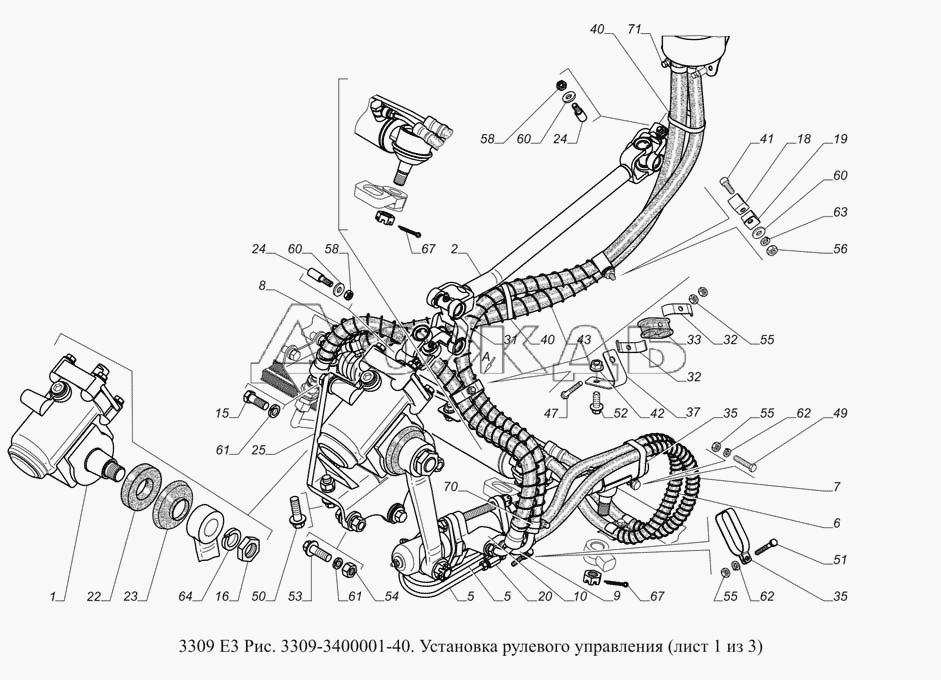

Рулевое управление
Тип рулевого механизма — Винт-шариковая гайка
Передаточное число — 22,46
Рулевые тяги — Трубчатые, шарниры нерегулируемой конструкции
Тормоза
Рабочая тормозная система — Двухконтурная с гидравлическим приводом и гидровакуумным усилителем в каждом контуреТормозные механизмы — колодочные, барабанного типа
Запасная тормозная система — Каждый контур рабочей тормозной системы при отказе другого контура
Стояночный тормоз — С механическим тросовым приводом к задним колесным тормозным механизмам

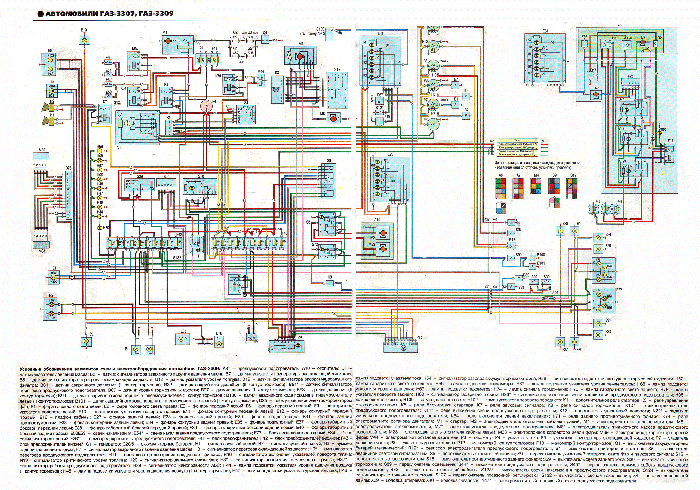

Электрооборудование
Система проводки — Однопроводная, минус соединен с корпусом
Номинальное напряжение в сети, В — 24
Генератор — 5101.
3701
Аккумуляторная батарея — Две 6СТ-110АЗ или четыре 6СТ-55АЗ
Стартер — 3002.3708
Фары — Две ФГ122-ВВ1Э
Задние фонари — Два,35.3716,351.3716
Задний противотуманный фонарь — 2412.3716
Выключатель приборов и стартера — 2101.3704-10 или 1902.3704, с противоугонным устройством
Стеклоомыватель — 1212.5208-09
Кабина и платформа
Кабина — Металлическая, двухместная, двухдверная
Отопитель кабины — Масляный, с двумя радиаторами, включенными в систему смазки двигателя
Независимый отопитель — Воздушный, двухрежимный, работает на дизельном топливе
Сиденья — Раздельные: водителя и пассажира
Оперение — Металлическое, с капотом аллигаторного типа и откидывающейся решеткой облицовки
Платформа — Металлическая Откидные борта — задний и оба боковых
Размеры платформы внутренние, мм
длина — 3490
ширина — 2170
высота бортов — 490
Радиатор ГАЗ-3309 3309Ш-1301010 245 дв.
Евро-4Радиатор ГАЗ-3309 3309Ш-1301010 245 дв. Евро-4 без горловины
Технические характеристики радиатора:
|
Радиатор водяного охлаждения устанавливается на автомобили ГАЗ 3309 с двигателем ММЗ Д-245 Евро-4.
Радиатор водяного охлаждения 3309Ш-1301010 является важной составляющей системы охлаждения двигателя в автомобиле Газ-3309.
Основной задачей радиатора 3309Ш-1301010 является понижение температуры охлаждающей жидкости. Поэтому крайне важно, чтобы радиатор был в рабочем состоянии.

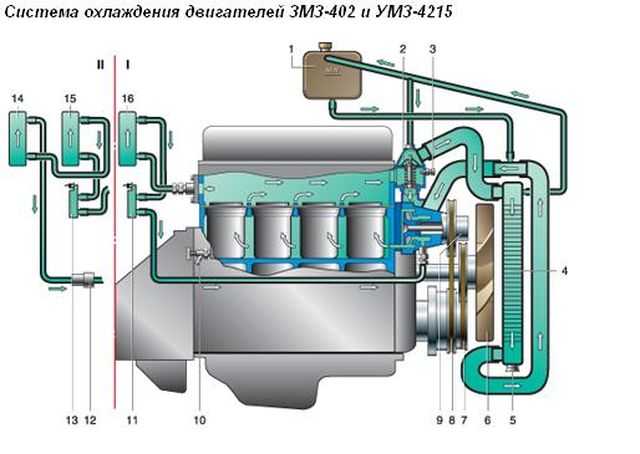

Принцип работы радиатора в автомобилях ГАЗ достаточной прост. В системе охлаждения двигателя присутствуют несколько ключевых элементов: водяной насос, термостат, расширительный бачок и вентилятор.
Принудительная циркуляция охлаждающей жидкости имеет два режима: малый и большой круги. При малом круге циркуляции радиатор 3309Ш-1301010 не участвует в системе охлаждения, так как термостат не дает прохода жидкости к радиатору и подает антифриз на вход водяного насоса. При достижении определенной температуры охлаждающей жидкости, для автомобилей Газ 80-90 градусов, термостат открывается и жидкость попадает в радиатор, далее антифриз работает по большому кругу. Задачей радиатора является охлаждение попавшего в него антифриза (охлаждающей жидкости).
Процесс охлаждения достигается за счет конструкции радиатора, материала из которого сделан радиатор, месторасположения радиатора и вентилятора. На автомобилях Газель радиатор расположен в передней части подкапотного пространства, что обеспечивает свободный доступ воздуха при движении автомобиля. Сзади радиатора установлен электрический вентилятор, который включается при достижении определенной температуры в системе охлаждения.
Несмотря на достаточно прочную конструкцию, радиатор 3309Ш-1301010 может не справляться с поставленными задачами и выйти из строя.
Есть несколько признаком, по которым можно понять, что вашему радиатору необходимо уделить внимание:
- Падение уровня охлаждающей жидкости в расширительном бачке
- Мокрые пятна на земле под автомобилем, после стоянки
- Постоянная работа вентилятора
- Повышение температуры охлаждающей жидкости, о чем сигнализирует приборная панель
- Специфический запах в салоне автомобиля
При обнаружении одного из приведенных выше признаков, системе охлаждения необходимо уделить повышенное внимание и радиатору в том числе. При внешнем осмотре радиатора необходимо убедиться в отсутствии трещин, подтеков, запотеваний, деформации сот или трубок радиатора. Если таковые причины обнаружены, радиатор 3309Ш-1301010 подлежит ремонту или замене. Ремонт радиатора не всегда оправдан, так как процедура достаточно дорогая, требует специального оборудования и профессиональных навыков по ремонту радиаторов.
Для того чтобы ваш радиатор прослужил как можно больший срок необходимо выполнять ряд действий:
- Промывайте радиатор напором воды, это следует делать после зимнего периода, когда на радиаторе скапливаются реагенты, которыми обрабатывают дороги. Химические реагенты способны разъедать современные сплавы из которых изготавливают радиаторы. Так же радиатор необходимо промывать в летний период, когда на нем много насекомых или присутствует сильное загрязнение пылью и грязью. Простая промывка напором воды продлит службу вашего радиатора и сделает охлаждение двигателя более эффективным. Чем чище радиатор, тем лучше он справляется с отводом тепла.
- Если в вашем автомобиле в бампере установлена декоративная сетка с крупным зерном, необходимо установить металлическую сетку с более мелким зерном в 5-7 мм. Сетка будет служить защитой от попадания камней и других крупных предметов, которые на большой скорости могут повредить радиатор.
- Используйте охлаждающую жидкость только той марки, которая предписана заводом изготовителем. Некачественные антифризы способны разъедать радиатор и другие элементы системы охлаждения, а также приводить к коррозии внутренних поверхностей элементов системы охлаждения.
- Следите за тем чтобы радиатор был правильно установлен, как предписано заводом изготовителем. Неправильная установка приводит к дополнительным нагрузкам и вибрациям, что негативно повлияет на срок службы радиатора.
- Следует уделять внимание вентилятору, неправильно установленная крыльчатка способна повредить радиатор.
Соблюдая эти простые правила, можно существенно продлить срок службы вашего радиатора 3309Ш-1301010.
Если все же радиатор нуждается в замене, то при выборе радиатора необходимо обратить внимание на приобретаемый радиатор. На сегодняшний день на рынке представлено множество производителей радиаторов. И далеко не все они обладают качественными характеристиками радиаторов, которые устанавливаются на заводе изготовителе.
Наша компания представляет радиаторы известных производителей, таких как «ПРАМО», «Лихославский радиаторный завод», «ШААЗ». Данные производители выпускают качественную продукцию, которая поставляется на заводские линии. Все радиаторы упакованы в фирменную упаковку и имеют дополнительную маркировку на корпусе радиатора. Покупая такой радиатор, вы приобретаете надежную деталь, которая прослужит длительный срок и станет эффективным элементов в системе охлаждения вашего автомобиля.
Для выбора нужной модели радиатора свяжитесь с нашими специалистами./180.1.gif)
Ждем Ваших заказов на радиаторы Газ-3309.
