ГАЗ 3307 самосвал: технические характеристики, грузоподъемность, двигатель


В 1989 году с конвейера Горьковского автозавода сошел ГАЗ 3307, первый автомобиль четвертого поколения машин, выпускаемых предприятием. В 1994 году бензиновый двигатель автомобиля заменили на дизельный, что значительно улучшило технические характеристики ГАЗ 3307, обеспечило машине максимальную мощность и производительность.

Технические параметры машины

Основные технические характеристики ГАЗ 3307 приведены в таблице:

НаименованиеПоказатель
ДвигательЗМЗ-511.10
Максимальная скорость90 км/час
Грузоподъемность4.5 т
Номинальная мощность92 кВт
Число оборотов двигателя3200 об/мин
Количество цилиндров двигателя8
Диаметр цилиндра92 мм
Ход поршня80 мм
Объем двигателя4.25 л
Емкость топливного бака105 л
Расход топлива на 100 км (V=60 км/час)19.6 л
Расход топлива на 100 км (V=80 км/час)26.4 л
Передняя колея1700 мм
Задняя колея1560 мм
Расстояние между осями3770 мм
Клиренс под задним мостом 256 мм
Клиренс под передней балкой 347 мм
Тормозной путь (V=60 км/час)36.7 м
Масса (полная)7.85 т
Масса (снаряженная)3.2 т
Ширина2.33 метра
Высота2.35 метра
Длина6.33 метра
КузовТрехсторонняя разгрузка
Внутренние размеры кузова (Д×В×Ш)3520×520×2280 мм
Стандартный объем кузова5 м3
Максимальный объем кузова10 м3
Полезная площадь кузова8 м2

Габариты ГАЗ 3307

Двигатель автомобиля ГАЗ-3307

Силовой агрегат самосвала ГАЗ 3307 представляет собой бензиновый карбюраторный мотор с цилиндрами типа ЗМЗ-511.10, выпускаемый Заволжским моторным заводом. Номинальная мощность — 92 киловатта или 125 л. с.

Учитывая недостатки предыдущих моделей, конструкторы внесли в двигатель следующие изменения:

  • модифицирована жидкостная система охлаждения;
  • головка цилиндров имеет высокотурбулентные камеры сгорания;
  • поршни имеют проточки для двухмиллиметровых поршневых колец;
  • крышки коренных подшипников крепятся в блоке цилиндров без шипов.

Чтобы уменьшить вредные выбросы, конструкторы применили систему рециркуляции выхлопа.

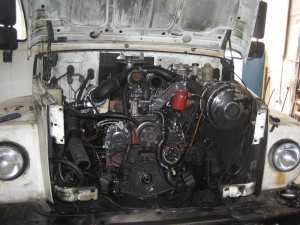

Двигатель ЗМЗ-511.10

Трансмиссия, подвеска, тормозная система

Передняя подвеска Газ 3307

Самосвалы ГАЗ 3307 и некоторые другие модификации автомобилей модельного ряда ГАЗ 3307 комплектовались дизелями, адаптированными для работы с пятиступенчатой механической КПП. Переключение скоростей осуществлялось фрикционным однодисковым сцеплением с гидравлическим приводом. При установке бензинового мотора на автомобиле ГАЗ 3307 ставилась четырехступенчатая КПП, одним из серьезных недостатков которой был характерный вой во время движения.

В автомобилях ГАЗ 3307 установлена зависимая подвеска. Амортизаторы с полуэллиптическими рессорами устанавливаются на передних колесах. На задних колесах амортизаторы заменены на дополнительные рессоры. Концевики коренных листов устанавливаются в опорных кронштейнах, в резиновых подушках.

Система тормозов ГАЗ 3307 даже сегодня считается одной и самых надежных. Гидропривод тормозов оснащен дублированными тормозными контурами, причем один их контуров управляет запасным тормозом. В состав каждого контура входят вакуумный гидроусилитель, вакуумный баллон с блокирующим клапаном. Баллоны обеспечивают независимое питание контуров. Стояночный тормоз устанавливается на трансмиссии. Торможение автомобиля ГАЗ 3307 осуществляется барабанными тормозными механизмами.

Тормозная система ГАЗ 3307

Салон кабины, кузов

Внутренний объем кабины автомобиля ГАЗ 3307 достаточно просторный. На приборной панели кроме спидометра и указателя числа оборотов есть множество информационных приборов. Справа от водителя расположен изогнутый рычаг переключения скоростей. Водительское кресло подрессорено, регулируется в горизонтальной плоскости и наклоном спинки, снабжено ремнями безопасности.

Салон ГАЗ-3307

Управление грузовой платформой производится из кабины. Платформа может разгружаться двумя способами. Первый способ традиционный, наклоном платформы назад на 50°. При втором способе разгрузка может выполняться на три стороны – влево, назад, вправо. При разгрузке в сторону платформа наклоняется на 45°.

Видео по теме: Обзор ГАЗ 3307


specnavigator.ru

Техническая характеристика автомобилей ГАЗ-3309 и ГАЗ-3307

4.1. Общие данные


Модель автомобиля ГАЗ-3309 (с двигателем Д-245.7 ЕЗ)   ГАЗ-3307
(с двигателем ЗМЗ-5231)
Тип автомобиля Двухосный, грузовой, с приводом на заднюю ось
Грузоподъемность автомобиля, кг
 — с платформой без тента   4500
 — с платформой и с тентом   4350
Полная масса автомобиля, кг 8180   7850
Масса автомобиля в снаряженном состоянии, кг:
 — с платформой без тента 3530   3200
 — с платформой и тентом 3680   3350
Габаритные размеры, мм:
 — длина 6436   6330
 — ширина (по зеркалам)   2700
 — высота (по кабине без нагрузки)   2350
 — высота (по тенту без нагрузки)   2905
База, мм   3770
Колея передних колес, мм   1630
Колея задних колес (между серединами двойных скатов), мм   1690
Дорожный просвет автомобиля с полной нагрузкой, мм   265
Радиус поворота автомобиля по оси следа переднего внешнего колеса, м   8
Наибольшая скорость с полной нагрузкой, без прицепа, на горизонтальных участках ровного шоссе, км/ч
95
  90
Расход топлива* при движении с постоянной скоростью, л/100 км
 — 60 км/ч 14,5   19,6
 — 80 км/ч 19,3   26,4
Угол свеса (с полной нагрузкой), град.:
 — передний   38
 — задний   25
Наибольший угол преодолеваемого автомобилем подъема с полной нагрузкой, % (град.) 25 (14)
Погрузочная высота платформы, мм 1365

* Приведенный расход топлива не является нормой, а служит лишь для определения технического состояния автомобиля.

4.2. Двигатель и его системы


Модель Д-245.7 у3 ЗМЗ-5231
Тип
Дизельный, 4-тактный, с турбонаддувом, охлаждением наддувочного воздуха, жидкостного охлаждения Бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Число и расположение цилиндров 4, вертикальное в ряд 8, V-образное
Порядок рaботы цилиндров 1–3–4–2 1–5–4–2–6–3–7–8
Направление вращения коленчатого вала Правое
Диаметр цилиндра и ход поршня, мм 110×125 92×88
Рабочий объем, л 4,75 4,67
Степень сжатия 17 7,6
Номинальная мощность нетто, кВт (л.с.), не менее
при частоте вращения коленчатого вала 2400 мин-1 87,5 (119)
при частоте вращения коленчатого вала 3200 мин-1 83 (113)
Максимальный крутящий момент нетто, Н×м (кгс×м)
при частоте вращения коленчатого вала 1300–1600 мин-1 413 (42)
при частоте вращения коленчатого вала 2000–2500 мин-1 294,3 (30)
Минимальная устойчивая частота вращения коленчатого вала на холостом ходу, мин-1 800 600
Система вентиляции Закрытая
Топливный насос высокого давления (ТНВД) СРЗ (CRS-Bosch) или рядный 4-плунжерный 833.1111005.01 (ЯЗДА) с подкачивающим насосом
Топливоподкачивающий насос Плунжерного типа для ручной (с ТНВД "833“)* и автоматической подкачки топлива

* Для двигателей ТНВД СРЗ.З применяется фильтр со встроенным насосом ручной подкачки.

Форсунки В 445 121 481 (CRS-Bosch),
455.1112010–73 (ЯЗДА) (форс.), 355–1112110–121 (ЯЗДА) (расп.) или 455.1112010–74 (ЯЗДА) (форс.), DLLA 140P-(Bosch) (расп.).
Давление начала впрыска:
СРЗ.З — переменное, запрограммировано в электронном блоке управления
833.1111005.01 — 27,0+1,2 МПа

Карбюратор К-135МУ, двухкамерный, балансированный, с падающим потоком
Ограничитель частоты вращения Пневмоцентробежного типа
Подогрев рабочей смеси Жидкостный
Топливные фильтры:
 — грубой очистки Фильтр-отстойник* с сетчатым фильтрующим элементом Фильтр-отстойник с щелевым фильтрующим элементом
 — тонкой очистки Со сменным бумажным фильтрующим элементом
Воздушный фильтр Сухого типа, с бумажным сменным фильтрующим адамантом, сигнализатором предельной засоренности Сухого типа, с бумажным сменным фильтрующим элементом
Система смазки
Комбинированная; под давлением и разбрызгиванием
Масляный радиатор Встроен в двигатель Неполнопоточный, отключаемый
Масляный фильтр Неразборный с бумажным фильтрующим элементом Полнопоточный, со сменным фильтрующим элементом
Система охлаждения Жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости, с расширительным бачком

* Для двигателей с ТНВД СРЗ.З применяется фильтр PRELINE 270 со встроенным насосом ручной подкачки.

Антитоксичные системы:   С управлением по разрежению от карбюратора через термовакуумный включатель
 — система рециркуляции отработавших газов С управлением от электронного блока (для двигателей с ТНВД ЯЗДА "833»)
 — система вентиляции масляного картера Закрытая Закрытая с принуди тельным отсосом картерных газов
Система наддува Газотурбинная, с одним трубокомпрессором С14–179–01 или ТКР 6.1., с радиальной центростремительной турбиной, центробежным компрессором и воздушным охладителем наддувочного воздуха трубчато-пластинчатого типа
Свечи накаливания 11720720 ф. АЕТ, Словения или СН-07–23 Уфа -

4.3. Трансмиссия


Модель автомобиля ГАЗ-3309 ГАЗ-3307
Сцепление Однодисковое, сухое, фрикционное, с демпфером крутильных колебаний на ведомом диске. Привод сцепления — гидравлический
  С диафрагменной нажимной пружиной С периферийными нажимными пружинами
Коробка передач Механическая, 5-ступенчатая, с постоянным зацеплением шестерен, полностью синхронизированная
 — передаточные числа
I передача 6,55
II передача 3,933
III передача 2,376
IV передача 1,442
V передача 1,000
Задний ход 5,735
Карданная передача Два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках
Главнаяпередача Коническая, гипоидного типа
 — передаточное число 4,556 6,17
Дифференциал Конический, шестеренчатый
Полуоси Полностью разгруженные

4.4. Ходовая часть


Рама Штампованная, клепаная
Колеса Дисковые, с ободом 152Б-508 (6,0Б 20) с разрезным бортовым кольцом
Шины Пневматические, радиальные, размером 8,25 R20 (240R508)
Параметры установки передних колес:
 — угол развала колес
 — угол бокового наклона шкворня
 — угол наклона нижнего конца шкворня вперед 2°30'
 — схождение колес 0—3 мм
Рессоры Четыре, продольные, полуэллиптические с дополнительными рессорами в задней подвеске
Амортизаторы Гидравлические, телескопические, двустороннего действия. Установлены на передней оси
автомобиля

4.5. Рулевое управление


Модель автомобиля ГАЗ-3309 ГАЗ-3307
Тип рулевого механизма Винт-шариковая гайка Глобоидный червяк с трехгребневым роликом
 — передаточное число 23,09) (и среднем положении) 21,3 (в среднем положении)
Усилитель рулевого привода Гидравлический с раздельным расположением силового цилиндра и распределителя. Насос гидроусилителя руля — шестеренчатый, с переливным клапаном -

4.6. Тормозное управление


Рабочая тормозная система С пневмогидравлическим приводом. Тормозные механизмы — колодочные, барабанного типа с автоматической регулировкой зазора между накладкой и барабаном
Запасная тормозная система Каждый контур рабочей тормозной системы
Стояночная тормозная система С механическим тросовым приводом к задним колесным тормозным механизмам

4.7. Электрооборудование


Модель автомобиля ГАЗ-3309 ГАЗ-3307
Система проводки Однопроводная, отрицательные выводы соединены с корпусом автомобиля
Номинальное напряжение в сети, В 24 12
Генератор Переменного тока, со встроенным регулятором напряжения и выпрямительным блоком, с регулировкой «Зима -Лето» Переменного тока, со встроенным выпрямительным блоком
 — марка 51.3701–01 или ГГ273В1–3 Г287
Регулятор напряжения 2702.3702
(с тремя уровнями «Зима—Лето—Норма»)
Аккумуляторная батарея Четыре (6СТ-55А или 6СТ-55АЗ) Одна (6СТ-75) или две (6СТ-55А3 или 6СТ-77АЗ)
Стартер 7402.3708 или AZJ/3381 «Искра» СТ230-А1
Свечи накаливания 11720720
Фары 62.3711–19 62.3711–18
Указатели поворота 511.3726–10 51.3726–10
Передние фонари ПФ130АБ—01 ПФ130А—01
Передние габаритные фонари 264.3712 265.3712
Задние фонари 355.3716—левый 357.3716—левый
  354.3716—правый 356.3716—правый
Задние габаритные фонари 441.3712 44.3712
Задний противотумапный фонарь 2462.3716 2452.3716
Фонарь боковой габаритный 4802.3731–03 4802.3731–02
Фонарь заднего хода ФП135–3716-Г или 2112.3711–02 ФП135–3716-В или 2102.3711–02
Электромеханический корректор фар ЭМКФ04–01 ЭМКФ04
Выключатель приборов и стартера 1902.3704000 или 2101–3704000–11
Стеклоочиститель 711.5205100 20.5205 или 71.5205
Стеклоомыватель 123.5208000 122.5208000
Блок управления двигателем МИКАС 11V8
Датчик абсолютною давления 45.3829 или ЛГФИ.406231.004
Реле 85.3747 или 90.3747–10 или 113.3747010–10
Датчик кислорода 25.368889
Блок управления двигателем (система управлениия ф. «Bosch») 0281В04121

4.8. Кабина и платформа


Кабина Металлическая, двухместная, двухдверная
Отопитель Жидкостный, с радиатором, включенным в систему охлаждения двигателя
Сиденья Раздельные — водителя и пассажира
Оперение Металлическое, с капотом аллигаторного типа
Платформа С металлическими бортами, задний и оба боковые — откидные, с деревометаллическим основанием
Размеры платформы (внутренние), мм:
 — длина 3490
 — ширина 2170
 — высота бортов 510

4.9. Основные данные для регулировок и контроля


Модель автомобиля ГАЗ-3309   ГАЗ-3307
Зазоры между стержнями клапанов и коромыслами на холодном двигателе, мм
 — впускных 0,25+0,05-0,10   0,20—0,30 (0,15–0,20)*
 — выпускных 0,45+0,05-0,10   0,20—0,30 (0,15–0,20)*
Давление масла** (при температуре масла 80—85°С), КПа (кгс/см2):
 — при номинальной частоте вращения коленчатого вала 2400 мин-1; 250–350 (2,5–3,5)
 — при движении на прямой передаче со скоростью 60 км/ч;   250–350 (2,11 8,6)
 — на минимальных оборотах холостого хода 80 (0,8)   90 (0,9)
Оптимальная температура жидкости в системе охлаждения двигателя, °С   80–90
Минимальная частота вращения коленчатого вала на режиме холостого хода, мин-1 800   600
Зазор между электродами свечей, мм   0,85–1,0
Номинальное напряжение генератора, В 28   14
Прогиб ремней привода вентилятора и генератора при нажатии с усилием 4 даН (4 кгс), мм 12–17   10–15
Свободный ход педали сцепления, мм ю-зо   40–55
Полный ход педали сцепления, мм   190–200
Свободный ход педали тормоза, мм   3–13

* Допускается у крайних клапанов обоих рядов (впускных 1 и 8, выпускных 4 и 5 цилиндров).

** Для контроля, регулировке не подлежит.

Суммарный люфт рулевого колеса (при работающем двигателе — для ГАЗ-3309) в положении, соответствующем прямолинейному движению, град. не более 10   10
Давление воздуха в шинах, КПа (кгс/см2)
 — передних колес   380–400 (3,9–4,1)
 — задних колес   610–630 (6,2–6,4)
Перемещение рычага привода стояночного тормоза при приложении усилия 55–60 даН (55–60 кгс)   15–20 зубьев

gazavtomir.ru

Самосвал на базе ГАЗ-3309: технические характеристики, цена

Самосвал на базе автомобиля ГАЗ-3309 считается классическим отечественным грузовиком. Несмотря на многие годы выпуска, техника осталась не только популярной, но и актуальной. Сегодня производство автомобиля продолжается. С мощностей Горьковского завода сходят совершенно новые машины, пригодные для использования на просторах необъятной России.

ГАЗ-3309: история

Первый ГАЗ-3309 был выпущен в 1994 году. По меркам российского автопрома автомобиль достаточно новый. Он пришел на смену устаревшим моделям ГАЗ-3307 и самосвалам ГАЗ-53. Четвертое поколение грузовых автомобилей ГАЗ получило новую кабину и новые моторы. Первые модели среднетоннажной техники оснащались четырехцилиндровыми четырехтактными дизельными агрегатами с турбонаддувом. Максимальная мощность базового мотора составляла 116 л.с., а рабочий объем достигал 4,15 литров.

Прошло время, и завод освоил выпуск обновленной версии ГАЗ-3309 с новым двигателем. Шестицилиндровый турбированный дизель выдавал уже 150 л.с. мощности. Через три года с момента выпуска первой машины ГАЗ-3309 были признаны экономически несостоятельными для производства. Завод прекратил выпуск автомобилей.

Новое рождение отечественным среднетоннажным самосвалам дали двигатели Минского моторного завода, которые российский производитель начал закупать в Белоруссии. На обновленных ГАЗ-3309 устанавливались дизельные агрегаты Д-245.7. На этом производитель решил не останавливаться. Наблюдая повышающийся спрос на ГАЗ-3309, Горьковский завод в 2006-м стал комплектовать свою технику моторами экологического класса Евро-2.

К 2008 году двигатели уже соответствовали экологическим стандартам Евро-3. Сегодня на автомобили можно установить предпусковой подогреватель топлива, который позволит эксплуатировать машины в регионах с низкой среднегодовой температурой.

Новый мотор

Известно, что от двигателя преимущественно зависят технические данные автомобиля. На моделях 2008-го и последующих годов используется минский мотор Д-245.7. Это четырехтактный дизель с рядным расположением четырех цилиндров. Для охлаждения агрегата используется жидкостная система. Турбонаддув, увеличивающий производительность двигателя, оснащается системой охлаждения наддувочного воздуха.

Непосредственный впрыск топлива сделал автомобиль более мощным. Рабочий объем цилиндров нового агрегата увеличился до 4,75 литров. Двигатель выдает 122 л.с. максимальной мощности. Максимальный показатель крутящего момента достигается уже на 1500 оборотов коленчатого вала.

ГАЗ-3309 самосвал: технические характеристики

На самосвалах на базе ГАЗ-3309 в дополнение к двигателю устанавливается пятиступенчатая механическая коробка переключения передач. Пользователю доступны машины с моторами Д-245.7 и ЯМЗ-5344 с выходной мощностью 136 л.с. Автомобиль может разгоняться до максимальной скорости 95 км/ч.

Для безопасности движения используется двухконтурная тормозная система с гидравлическим приводом. Увеличение давления в тормозной системе обеспечивается вакуумными усилителями на каждом контуре. Торможение осуществляется через барабанную систему.

Устройство кузова

Как и его предшественники ГАЗ-3309 самосвал имеет рессорную подвеску. На передней оси автомобиля используются амортизаторы телескопического типа. Базу самосвала можно увеличить при необходимости до 6,2 метров. К недостаткам устройства кузова можно отнести приспособленность к движению по дорогам с твердым покрытием. Несмотря на многочисленные доработки к недостаткам машины все еще можно отнести сильную вибрацию и низкую коррозийную устойчивость металла кузова.

Кабина и электроника

Сегодня пригодность техники к эксплуатации принято измерять по комфортности кабины. В ГАЗ-3309 последняя не отличается изысками. Здесь помещается два человека. Приборная панель не слишком изменилась со времени первого выпуска техники. Тем не менее, многие представители завода предлагают оснащение автомобиля системами ABS и гидравлическим усилителем руля.

Габаритные размеры

  • длина — 6435 мм;
  • ширина — 2380 мм;
  • высота по кабине — 2350 мм;
  • дорожный просвет — 265 мм;
  • продольная база — 3770 мм;
  • колесная формула — 4х2;
  • длина грузовой платформы — 3490 мм;
  • ширина грузовой платформы — 2170 мм;
  • высота грузовой платформы — 510 мм;
  • грузоподъемность — 4500 кг;
  • снаряженная масса — 3530 кг;
  • полная масса — 8180 кг;
  • колея передних колес — 1630 мм;
  • колея задних колес — 1690 мм;
  • высота погрузки — 1365 мм;
  • угол переднего свеса — 35 градусов;
  • угол заднего свеса — 38 градусов.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

Автосамосвал ГАЗ-3307: технические характеристики, устройство

Самосвал ГАЗ-3307 – неприхотливая и надежная самоходная машина четвертого поколения семейства «Газонов». Так слегка шутливо называют шоферы грузовики марки ГАЗ с оленем на логотипе, выпуск которых начался в шестидесятые годы прошлого века.

Самосвал ГАЗ-3307

«Родителями» грузового автомобиля ГАЗ-3307, на базе которого и создан данный самосвал, являются конструкторы Горьковского автомобильного завода. Машина пришла на замену модели ГАЗ-53, к девяностым годам изрядно устаревшей. Потребовалось улучшить технические параметры и обновить дизайн.

Первый образец нового самосвала сошел с конвейера в 1989 году, а уже к концу этого года наладили серийное производство. Позже этот агрегат несколько потеснила модель ГАЗ-3309 с дизельным мотором. Но в 2008 году ГАЗ-3307, получивший новый карбюраторный двигатель усиленной мощности, вновь стал выпускаться (вплоть до 2012 года).

Назначение

Газ—3307 дизель  предназначен для перевозки и быстрой разгрузки всевозможных сыпучих веществ. Особенно удобно его использовать в сельском хозяйстве, так как он неплохо преодолевает грунтовые дороги, перевозя зерно, картофель, свеклу, сено и прочие дары полей. Пока были еще живы колхозы, такие самосвалы являлись непременным атрибутом каждого машинного двора.

Впрочем, и сегодня ГАЗ-3307 успешно используют фермеры. Годятся подобные машины и для перевозки различных строительных материалов – например, щебня, песка, гравия, керамзита.

Фото самосвала ГАЗ-3307

Особенности

Шасси и карбюраторный узел автомобиль получил от своего предшественника – ГАЗ-53. Его основные черты:

  • Мощный мотор, позволяющий двигаться с неплохой скоростью (до 90 километров в час). Для быстрого прогрева двигателя в холодную пору внедрен предпусковой подогреватель.
  • Ведущий задний мост и трехходовая коробка передач механического типа (вперед передач имеется четыре, а назад – одна).
  • Просторная кабина на два места с панорамным стеклом большой обзорности, отоплением и вентиляционной системой. Удобное мягкое сиденье регулируется, окна открываются механически.
  • Увеличенный дорожный просвет, позволяет легко переезжать вброд небольшие речки и не увязать в грязи в непогоду.

  • Самосвал стал обладать большей грузоподъемностью — она увеличилась до 4,5 тонн.
  • Большой бак для горючего – 105 литров.

Устройство

Кузов

Опрокидывается металлический кузов гидравлическим путем, а электропневматический механизм управляет данным процессом. Кузовная платформа снабжена тремя откидывающимися бортами. Закрывать их нужно вручную, а для управления платформой служат рычаги в кабине.

В зависимости от конструкции данные самосвалы могут разгружаться двумя способами. В первом случае платформа откидывается назад, наклоняясь на 50 градусов. Второй вариант удобнее, он предполагает разгрузку в три стороны (назад, влево и вправо). Наклон платформы вбок достигает 45 градусов.

Габаритные размеры самосвала ГАЗ-3307

Двигатель

Мощный четырехтактный мотор с восемью цилиндрами, расположенными в виде буквы «V», работает на бензине. Пригодны марки АИ-80 или АИ-76. Если использовалось горючее с более высоким октановым числом, то систему зажигания (она здесь бесконтактная) надо было предварительно подрегулировать. Имеется предпусковой подогреватель.

Система охлаждения у мотора жидкостного типа, а отработанные газы проходят для очистки через рециркуляционное устройство. Имеется клапанный механизм OHV, расположенный в верхней части двигателя. У алюминиевых головок блока цилиндров входные каналы винтовой формы, а камеры сгорания – высокотурбулентные. Смазка идет двумя способами: с помощью разбрызгивания и под давлением.

Рулевое управление

У этой машины руль управляется только механическим путем – гидроусилителя у него не имеется. Рулевая колонка трехшарнирного типа присоединена с помощью четырех болтов к кронштейну, на котором находятся тормозные педали и педали сцепления. Для поворота вала руля служат два подшипника. Обе трубчатые рулевые тяги закреплены на шарнирах, которые не регулируются.

Передача червячного типа состоит из глобоидного червяка и ролика с тремя гребнями. Они соединены таким образом, что при движении машины по прямой свободный поворот руля невозможен.

Если же необходимо повернуть вправо или влево, то возникает угол свободного поворота (его максимальное значение составляет 30 градусов). Самосвал движется в нужном направлении, при этом отсутствует виляние у передних колес.

Тормоза

У машины имеется три системы тормозов:

  1. Рабочая система воздействует на все колодочные механизмы колес агрегата (на каждую ось по отдельности). В каждом из двух контуров у нее стоит гидровакуумный усилитель, а также питающий вакуумный баллон с клапаном. Движение поршней общего тормозного цилиндра осуществляется путем нажатия на тормозные педали. В результате в гидроприводе создается избыточное давление, что вызывает срабатывание барабанных тормозов.
  2. Запасная система служит в качестве резерва. Она представляет собой отдельный контур рабочей системы.
  3. Стояночная система работает только с задними колесами машины. Она нужна при удерживании машины на уклоне, а также во время стоянки. Ее привод – механический, тросовый. Включается рычагом.

Электрика

Однопроводная электрическая система с генератором переменного тока, выпрямителем и транзисторным регулятором напряжения выдает 12 В. Также имеется аккумуляторная батарея емкостью 75 А·ч, которая через выключатель связана с корпусом агрегата. Электроэнергия питает фары, передние и задние фонари, предпусковой подогреватель, стартер, стеклоочиститель, зажигание.

Технические характеристики

Технические характеристики автосамосвала ГАЗ-3307:

Характеристики Показатели Ед. измерения
Тип двигателя ЗМЗ-511.10
Скорость движения (максимум) 90 км/ч
Грузоподъемность 4,5 т
Мощность двигателя (номинальная) 92 кВт
Частота вращения 3200 об/мин
Число цилиндров двигателя 8 шт.
Диаметр цилиндра 9,2 см
Ход поршня 8 см
Рабочий объем 4,25 л
Объем бака для горючего 105 л
Расход горючего на 100 км (скорость 60 км/ч) 19,6 л
Расход горючего на 100 км (скорость 80 км/ч) 26,4 л
Размер передней колеи 1,7 м
Размер задней колеи 1,56 м
Колесная база 3,77 м
Просвет под задним мостом 0,265 м
Просвет под передней балкой 0,347 м
Тормозной путь (скорость 60 км/ч) 36,7 м
Вес (полный) 7,85 т
Вес (снаряженный) 3,2 т
Ширина 2,33 м
Высота по кабине 2,35 м
Длина 6,33 м
Тип кузова разгружаемый на 3 стороны
Размеры кузова внутри (длина, высота, ширина) 3,52х0,52х2,28 м
Объем кузова (борта стандартные) 5 м3
Объем кузова (борта надставлные) 10 м3
Площадь днища кузова 8 м2

magistraltrade.ru

технические характеристики, устройство, фото и видео

Самым распространенным среднетоннажным грузовиком Советской эпохи являлся ГАЗ-53, он же по-народному – «Газон». После распада данный грузовик стал не рентабельным из-за значительного расхода топлива. Однако Горьковский автомобильный завод от производства среднетоннажных авто не отказался, хотя выпускаемые малотоннажные авто «ГАЗель», выпускаемые этим же заводом стали наиболее востребованы.

Самосвал ГАЗ-3309

Сменой модели ГАЗ-53 стал грузовик с обозначением ГАЗ-3307, с пересмотренной внешностью, некоторыми техническими характеристиками, но это был все тот же грузовик с 8-цилиндровым бензиновым агрегатом под капотом, у которого расход был значительный. Чуть позже завод наладит производство дизельных грузовиков, которые стали более приемлемы.

автомобиль ГАЗ-3309, как и предшественник, представляет собой классический грузовик с несущей рамой и задним приводом. Отличается от модели 3307 наличием дизельного агрегата минского производства Д-245, который применялся на тракторах МТЗ. Позже появилась еще и версия 33098 – турбодизелем Ярославского производства. Выпускается дизельный Газон Горьковским автозаводом и сейчас.

Дизельная версия ЗЗ09 производится с несколькими типами кузов: шасси, обычная бортовая грузовая платформа, цельнометаллический кузов, предназначенный для перевозки грузов и пассажиров, версия с самосвальным кузовом. На базе дизельного 3309 выпускается ряд автомобилей специального назначения.

Интересует же нас пока только самосвальная версия, поскольку она считается оптимальным авто для сельского авто. Отличается эта версия от 3309 с обычной грузовой платформы наличием гидравлической системы подъема кузова. Но самосвальная конструкция повлияла на размеры и грузоподъемность кузова.

Фото дизельного самосвала ГАЗ-3309

Устройство

По типу грузового кузова дизельный самосвал ГАЗ-3309 подразделяется на кузов с трехсторонней возможностью опрокидывания кузова, а также с односторонним опрокидыванием. Возможность выгрузки грузов на несколько сторон также сказывается на грузоподъемности.

Силовая установка, несущая часть

Самосвал ГАЗ-3309 состоит несущей рамы, на которую спереди монтируется силовая установка и передний управляемый мост. Ближе к средней части располагается коробка передач и насос гидравлической системы. Над ними располагается трехместная кабина закрытого типа.

В задней части рамы расположен ведущий мост с карданным приводом. На раму установлена грузовой кузов, соединенный с телескопическим гидравлическим цилиндром.

Двигатель Д-245, который зарекомендовал себя, как надежна силовая установка, установлена на раму посредством резиновых подушек. Сам силовой агрегат является 4-цилиндровым, с рядным положением цилиндров. Система питания дополнительно оснащена турбонаддувом и интеркулером.

Силовая установка Ярославского производства имеет обозначение ЯМЗ-534, тоже является 4-цилиндровой и оснащена турбонаддувом, но по объемному показателю она чуть меньше Д-245, а вот по мощности – сильнее.

Рама на 3309 используется классическая лонжеронная. Состоит она из двух продольных лонжеронов, соединенных между собой поперечинами. Именно она является несущей частью и к ней крепятся все остальные части авто.

Кузов представляет собой платформу с откидными бортами. Существует возможность наращивания высоты бортов, для увеличения объема кузова.

К раме кузов крепится шарнирными замками штифтового типа. Ими же и обеспечивается возможность опрокидывания кузова в трех направлениях. Для этого достаточно вытянуть штифты замка с нужной стороны.

Схема самосвала ГАЗ-3309

Трансмиссия, гидравлика, подвеска

Гидравлическая система авто, позволяющая опрокидывать кузов, состоит из коробки отбора мощности, с интегрированным в нее гидравлическим насосом. Установлена она на коробке передач. Посредством гидравлических магистралей она связана с телескопическим цилиндром, нижний край которого закреплен на раме, а верхний – подсоединен к платформе кузова. Забор масла у этой системы производится из отдельного масляного бака.

На данном авто используется механическая коробка передач с 5 скоростями. Крутящий момент от нее к ведущему валу осуществляется карданным валом. Главная передача ведущего моста – коническая, гипоидная с шестеренчатым коническим дифференциалом.

Подвеска у авто – зависимая, рессорная. Спереди дополнительно используются амортизаторы.

Кабина – герметическая, 3-местная, оборудована системой вентиляции и отопления. Управление системой подъема кузова осуществляется из кабины, выведенным в нее рычагом.

Технические характеристики

Технические характеристики самосвала дизель ГАЗ-3309:

ХарактеристикиЕд. измеренияПоказатели
Силовая установка:
— Д-245тип4-цилиндр., дизель
— ЯМЗ-534тип4-цилиндр., дизель
Мощность:
— Д-245л.с.125
— ЯМЗ-534л.с.134
Коробка передачтипмех., 5-ступенчатая
Колесная формулатип4х2
Габариты:
— длинамм6471
— длина грузовой платформымм3516
— ширинамм2456
— высота по кабинемм2320
Высота по кузову (без надстроек)мм1828
База колеснаямм3770
Клиренсмм265
Угол подъема кузова назадград.50
Угол подъема кузова вбок (при трехсторонней выгрузке)град. 45
Грузоподъемностькг1500-3500
Скорость максимальнаякм/ч95
Среднее потребление топливал/100 км14,5-19,3
Вес3850кг

Видео обзор автомобиля ГАЗ-3309:

allspectech.com

технические характеристики, схема проводки, грузоподъемность (фото, видео, цена)

Конец 1989 года ознаменовался выходом «в большое плавание» бортового грузовика способного перевозить до 4,5 тонн разной продукции. Речь идёт о карбюраторной грузовой машине ГАЗ 3307. Среднетоннажник рассчитан на передвижение по всем видам дорог с твёрдым покрытием.

Технические характеристики ГАЗа 3307 на протяжении последних лет подвергались изменениям. Машина совершенствовалась, исправлялись имеющиеся недостатки. В конце статьи можно просмотреть фото и видео материалы.

Технические характеристики

Подробнее о габаритах смотрите в таблице 1.

Таблица 1 — Габариты ГАЗ 3307
МодельГАЗ 3307 борт/ ГАЗ 3307 шасси
Габаритная длина, мм6330/6190
Габаритная ширина по зеркалам; по кабине; по ботовой платформе, мм2700; 2106; 2380
Габаритная высота по кабине; по тенту, мм2350; 2905
Передний свес, мм995
Колесная база, мм3770
Задний свес, мм1605/1410
Ширина колеи передних колес, мм1630
Ширина колеи задних колес, мм1690
Дорожный просвет между осями/ Ground clearance, мм265
Внутренняя длина грузовой платформы, мм3490
Внутренняя ширина грузовой платформы, мм2170
Высота грузовой платформы по борту, мм510
Высота грузовой платформы по тенту, мм м1565
Погрузочная высота, мм1365

Оснащение и базовые характеристики

Список базового оснащения предполагает кроме дисков на 20 дюймов, галогеновую оптику. В оснащение входит задняя противотуманка.

На среднетонажник можно устанавливать аккумуляторную батарею № 6СТ — 75 или ставили две АКБ 6СТ — 55АЗ. Для удобства водителя и пассажира в салоне предусмотрена отопительная система. На ГАЗ 3307, масса которого была 7850 кг, изначально устанавливали диски 152Б-508. Используются шины 8,25R20 размера. Детальнее о базовых характеристиках читайте в таблице 2.

Таблица 2 — Базовые характеристики ГАЗ 3307
МодельГАЗ-3307 борт/ ГАЗ 3307 шасси
Колесная формула4 х 2
Общее число мест2
Грузоподъёмность бортового автомобиля (с тентом), кг4500
Снаряжённая масса бортового автомобиля (с тентом), кг3200 (3350)
Полная масса автомобиля, кг7850
Емкость топливного бака, л105
Размер шин8.25R20 (240R508)
Обод6, ОБ-20 (152Б-508)
Радиус разворота, м8

Кузов и кабина

Кузов оснащается грузовой платформой. Пол ровный, комбинация металл и дерево. Три откидных борта выполненны из металла.

Кроме того предусматривается возможность наращивания бортов и установка тента.

Кабина рассчитана на двух человек, изготовлена из цельного металла. Хороший обзор обеспечивает лобовое стекло панорамного типа.

В кабине установлена эффективная, по тем временам, система вентиляции.Особое внимание конструкторы уделили обогреву салона.

В кабине капотного типа установлена панель управления и приборная панель. Все органы управления в зоне досягаемости, показатели на приборах легко читать.

Внутренние панели и двери кабины были обиты мягким материалом. Сиденье водителя — подрессорное, регулируется по весу водителя, длине, наклону подушки и спинки. Под заказ грузовая машина оснащается предпусковым обогревателем. С такой комплектацией используется в условиях Крайнего Севера и Сибири.

Камаз 5320: фото, видео, технические характеристики.

Обзор грузового автомобиля Зил 4331 и его модификаций здесь.

КПП Урал 4320 технические характеристики смотрите в этой статье.

Двигатель

На  ГАЗ 3307 устанавливается бензиновый V образный 4-тактный силовой агрегат ЗМЗ-513. Количество цилиндров — 8. Система питания карбюраторного типа с жидкостным охлаждением. Мощность двигателя 87,5 л. с. В дальнейшем двигатель работающий на бензине, заменили на дизельный агрегат, который перенесли на 3309 вариант среднетонажника.

В выпуске 2005 года на машину устанавливают улучшенный силовой агрегат ЗМЗ-53-1 1 с мощностью 120 л.с. Детальнее о двигателе читайте в таблице 3.

Таблица 3 — Технические характеристики двигателя ГАЗ 3307
ДвигательТехнические данныеПрименяемое топливоНоминальная мощность нетто, кВт (л.с.) при об/мин.Максимальный крутящий момент, Нм (кгс м) при об/мин
ЗМЗ-513 (EURO-0).

Бензиновый, 4-тактный, карбюраторный, с жидкостным охлаждением.

V 8 * 90 град. Система питания: карбюратор. Степень сжатия 7,6.

Объем 4,25 л.

Автомобильный бензин87,5 (119)/3200274,7 (28)/2250

Коробка передач и подвеска

Устанавливается синхронизированная МКПП на 5 ступеней. Подвеска передних колес — зависимая ресорная с гидравлическими телескопическими амортизаторами двустороннего действия. Подвеска задних колес — зависимая ресорная.

Топливо

Силовой агрегат «питается» бензином марки А-76 или АИ-80. Предусмотрена возможность заправки бензином АИ-92. Для этого необходимо провести регулировку зажигания.

Карбюратор

Выпуск среднетонажника совпал с унификацией деталей и узлов на заводе. В первый период выпуска автомобиля устанавливали карбюраторы К135 или К135МУ.

В отличии от ранее используемой К126 выше перечисленные карбюраторы отличались сечениями жиклёров и системой отбора разрежения.

К сожалению, имели меньше возможности регулировки. К 135 дожила до наших дней и знакома многим автомеханикам со стажем.

Показатели скорости

Грузовик развивает скорость 90 км/час и это его максимум. До отметки в 80 км «долетает» за 64 сек. Детальнее о поазателях смотрите в таблице 4.

Таблица 4 — показатели скорости ГАЗ 3307
ГАЗ-3307Максимальная скорость, км/чВремя разгона, от 0-80 км/чКонтрольный расход топлива, л/100 км, при движении с постоянной скоростьюЗапас хода по контрольному расходу топлива при движении с постоянной скоростью 60 км/ч, км
60 км/ч80 км/ч
ЗМЗ-513 (EURO-0)906419.626.4530

КамАЗ 65115: технические характеристики, цена, видео.

Камазы 6520 — надежная и выносливая техника на этой странице.

Описание и обзор минипогрузчика JCB 160 тут.

Тормозная система

Двухконтурная, основанная на принципе гидравлики. Передние и задние тормоза барабанного типа. Стояночный тормоз тросовый с усилием на тормозные механизмы.

Подвеска

Передняя зависимая на рессорах. Дополнена гидравлическими амортизаторами. В задней части установлена зависимая рессорная подвеска.

Рулевое управление

Рулевой механизмом ГАЗ 3307: тип — глобоидальный червяк с роликом на три гребня. В последствии рулевая колонка ГАЗ 3307 заменена на винт — шариковая рейка и использовалась в последующих моделях 3309.

Электрооборудование

Рисунок 1 — Схема электропроводки ГАЗ3307

Схема электропроводки ГАЗ 3307 также подверглась изменениям. Установлен генератор постоянного тока Г250 — Г2, работающий в системе переменного тока. В целях защиты электрического оборудования интегрирован регулятор напряжения: №222.3702.

Система зажигания подверглась модернизации. Старая катушка зажигания Б114-Б на боевом посту заменена на более мощный вариант Б116. Установлен коммутатор зажигания электронного типа ТК102А. Схему проводки ГАЗ 3307 детально можно посмотреть в руководстве по эксплуатации ГАЗ 3307. Детальнее об электрооборудовании читайте в таблице 5.

Таблица 5 — Электрооборудование ГАЗ 3307
Напряжение12В
Аккумуляторная батарея6СТ-75
ГенераторГ250-Г2
Регулятор напряжения222.3702
Стартер230-А1
Катушка зажиганияБ114-Б(Б116)
Коммутатор зажиганийТК102А (13.3734 или 13.3734-01)
Добавочный резисторСЭ107 (I4.3729)1
Распределитель (датчик-распределитель)Р133-Б (24.3706)
Свечи зажиганияA11-30

Отзывы специалистов и водителей

Водители отмечают, что в непростой для страны период, заводу удалось выпустить экспериментальный транспорт, который «прижился» на наших дорогах. Он занял ключевые позиции на рынке услуг. Без него не обходилась ни одна «битва за урожай».

Специалисты отмечают, что технические характеристики ГАЗ 3307 подвергались изменениям неоднократно. Это касалось силового агрегата, электрической части, которая постоянно усиливалась. Схема электропроводки на ГАЗ 3307  к примеру, модернизировалась дважды.

Цены

Стоимость «труженика» колеблется и зависит от состояния и пробега. Во внимание берётся регион продаж, год выпуска. Детальнее можно просмотреть цены в таблице 6.

Таблица 6 — Стоимость ГАЗа 3307
Год выпускаПробег, кмЦена, рубГород
1993103 81065 000Слободской
199378 00060 000Лиски
1990150 00065 000Чехов
1994335 59141 800Старый Оскол
2000145 00070 000Москва
200895 00085 000Москва

Вывод

ГАЗ 3307 — среднетоннажный автомобиль грузоподъемностью 4,5 тонн. В 70% случаев использовался для перевозок сельскохозяйственных грузов. Габаритная длинна 6330 мм. Максимальная скорость 90 км/час. Двигатель бензиновый объемом 4,25 л. Объем топливного бака 150 л.

Видео

На видео предоставлен обзор грузового автомобиля ГАЗ 3307. Показан внешний вид, двигатель, салон, панель приборов и система управления.

Больше информации на сайте

spectechzone.com

Автомобиль-самосвал ГАЗ-САЗ-35072 на базе ГАЗ-3307/3309

______________________________________________________________________________

Автомобиль-самосвал ГАЗ-САЗ-35072 на базе ГАЗ-3307/3309

Автомобили-самосвалы ГАЗ-САЗ-35072 и ГАЗ-САЗ-35072-10 на базе шасси ГАЗ-3307/3309 предназначены для перевозки и механической разгрузки различных насыпных и навалочных строительных и других сыпучих грузов хозяйственного назначения.

Автомобили-самосвалы имеют двухместную кабину, расположенную за двигателем, металлическую платформу с шарнирно навешенным задним бортом, гидравлический подъемный механизм, обеспечивающий механизированную разгрузку платформы назад.

Технические характеристики и параметры автомобилей-самосвалов ГАЗ-САЗ-35072-10 на базе ГАЗ-3307/3309

Модель самосвала - ГАЗ-САЗ-35072 / ГАЗ-САЗ-35072-10

Модель автомобильного шасси - ГАЗ-3307 / ГАЗ-3309

Масса перевозимого груза, кг - 4100 / 3950

Масса снаряженного автомобиля-самосвала, кг - 3690 / 4080

Полная масса автомобиля-самосвала, кг - 7940 / 8180

Габаритные размеры автомобилей-самосвалов ГАЗ-САЗ-35072-10 на базе ГАЗ-3307/3309, мм

- длина - 6163 / 6168

- ширина (по зеркалам) - 2700

- высота (по кабине) - 2350 / 2400

Объем платформы, м3 - 4,5

Внутренние размеры платформы, мм

- длина - 3050

- ширина - 2337

- высота по заднему борту - 630

Эксплуатационные характеристики автомобилей-самосвалов ГАЗ-САЗ-35072 на базе ГАЗ-3307/3309

- угол опрокидывания платформы, град - 50

- управление запорами заднего борта платформы и механизма блокировки гидросистемы - ручное

- максимальная скорость движений на высшей передаче при полной массе, км/ч - 90 / 95

- контрольный расход топлива, л/100км, при движении с постоянной скоростью не более 60 км/ч - 19,6 / 14

Устройство автомобилей-самосвалов ГАЗ-САЗ-35072 на базе ГАЗ-3307/3309

Самосвал ГАЗ-САЗ-35072-10 на базе ГАЗ-3307/3309 состоит из следующих основных узлов:

- автомобильного шасси;

- надрамника;

- платформы;

- гидравлического опрокидывающего устройства, состоящего из насоса с приводом от коробки отбора мощности, крана управления, гидроцилиндра,маслобака и трубопроводов, клапана блокировки гидросистемы;

- упора платформы;

- держателя запасного колеса.

Платформа автомобиля-самосвала ГАЗ-САЗ-35072 на базе ГАЗ-3307/3309 цельнометаллическая, прямобортная со скошенными нижними углами боковых и переднего бортов, с задним откидным бортом.

Над передним бортом устанавливается защитный козырек. Задний борт может откидываться как на верхних, так и на нижних шарнирах.

К каркасу основания платформы прикреплена единая система управления запорами заднего борта, платформы и клапаном блокировки гидросистемы.

С целью удержания порожней платформы самосвала ГАЗ-САЗ-35072 на базе ГАЗ-3307/3309 в поднятом положении при проведении работ технического обслуживания на автомобиле установлен упор платформы. Производить ремонтные работы под платформой установленной на упор, категорически запрещается.

При установке порожней платформы на упор в опрокинутом положении, необходимо полностью опрокинуть платформу и зафиксировать ее в этом положении. После этого нужно установить упор с наклоном назад, чтобы труба стойки упиралась на головку регулировочного болта.

При медленном опускании платформы автомобиля-самосвала ГАЗ-САЗ-35072 на базе ГАЗ-3307/3309 необходимо добиться, чтобы опорный кронштейн совместился с дугообразной скобой стойки упора. После этого необходимо регулировочный болт надежно закрепить при помощи контргайки.

При регулировке упора под платформу должны быть поставлены надежные дополнительные ремонтные упоры. Необходимо постоянно следить за исправностью упора, его креплением и состоянием сварных швов упора и его оси.

Гидравлическое подъемное устройство самосвала ГАЗ-САЗ-35072-10 на базе ГАЗ-3307/3309

Коробка отбора мощности (КОМ) самосвала ГАЗ-САЗ-35072 на базе автомобилей ГАЗ-3307/3309 служит для передачи мощности от двигателя масляному насосу, крепится к люку коробки передач (КПП).

Коробка отбора мощности состоит из картера, ведущей и ведомой шестерен и подшипников. К фланцу КОМ крепится насос, для чего в ведомой шестерне имеется шлицевое отверстие.

На автомобиле-самосвале ГАЗ-САЗ-35072 применятся масляный насос НШ32У-3Л, а на ГАЗ-САЗ-35072-10 – НШ32У-3.

Масляный насос состоит из корпуса, качающего узла, крышки и уплотнений. В качающей узел входит ведущая и ведомая шестерни и четыре втулки.

Кран управления служит для управления опусканием платформы и включает в себя три клапана: клапан обратный, клапан опускания платформы со штоком принудительного нажатия на шарик и клапан предохранительный, отрегулированный на давление 115+5 кгс/см2.

Гидроцилиндр автомобиля-самосвала ГАЗ-САЗ-35072-10 на базе грузовиков ГАЗ-3307/3309 является силовым элементом гидросистемы и состоит из четырех выдвижных звеньев диаметрами 65, 82, 100, 118 мм, резиновых защитных и уплотнительных колец, днища и шаровых опорных головок диаметрами 50 мм. Ход гидроцилиндра 901 мм.

Масляный бак представляет собой штампованно-сварную конструкцию из тонколистовой стали и имеет фильтр на заливной горловине, фильтр тонкой очистки, состоящий из фильтрующих элементов и предохранительного клапана, срабатывающего при засорении фильтрующих при давлении 3-5 кгс/см2.

В качестве трубопроводов применены трубки низкого давления 18х1,6 и трубки высокого давления 16х2, рукава низкого давления и рукава высокого давления 12х25 с присоединительной резьбой М 22х1,5.

Клапан блокировки гидросистемы самосвал ГАЗ-САЗ-35072 служит для выключения гидросистемы при закрытых запорах заднего борта, представляет собой клапан шарикового типа с толкателем, утопаемый принудительно при закрытом и запертом заднем борту.



______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

avtoremtech.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
