Гайки для фланцевых соединений изготавливаются методом нарезки с дальнейшей механической обработкой детали из шестигранника или круга, когда берется шестигранник или круг и на токарном станке из него производятся гайки. При изготовлении гаек таким методом, процесс занимает много времени, поэтому гайки для фланцевых соединений стоят дороже обычных шестигранных гаек. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят такие гайки:
Гайки для фланцевых соединений:
Как видно из схематичного изображения, приведенного выше, гайки для фланцевых соединений представляют из себя шестигранную деталь с резьбой внутри. Резьба, также как и у шестигранных гаек, нарезается на токарном станке с помощью резца и может быть крупной или мелкой. Такие гайки чаще всего используются, когда фланцевая пара крепится между собой с помощью шпилек или болтов, поэтому они и получили свое название. Гайки для фланцевых соединений изготавливаются по ГОСТ 9064-75 и ОСТ 26-2038-96.
Гайки по ГОСТ 9064-75 и гайки по ОСТ 26-2038-96 идентичны, их разница заключается только лишь в том, что гайки по ОСТ 26-2038-96 должны выдерживать более высокие требования, поэтому гайки по ОСТ 26-2038-96 проходят дополнительную термообработку и испытания. Благодаря тому, что эти гайки идентичны — зачастую гайки по ОСТ 26-2038-96 заменяют на гайки по ГОСТ 9064-75 тем самым упрощая и удешевляя крепежное соединение. Гайки для фланцевых соединений, в зависимости от того по какому нормативному документу они изготовлены (ГОСТ 9064-75 или ОСТ 26-2038-96), могут быть изготовлены в 3-х различных исполнениях и иметь различные параметры. Ниже Вы можете ознакомиться с исполнениями и параметрами гаек, изготовленных по данным документам.
Гайки по ГОСТ 9064-75
Гайки по ГОСТ 9064-75 могут быть изготовлены по двум различным типам: по типу А и типу В, а тип В, в свою очередь, может быть изготовлен в 3-х исполнениях. На рисунке, приведенном ниже можно посмотреть, как схематично выглядят данные типы и исполнения гаек по ГОСТ 9064-75:
Тип А
Тип В
Гайки по ГОСТ 9064-75 имеют диаметр от 10 мм до 160 мм.
В нижеприведенной таблице вы можете посмотреть массу гаек, изготовленных по ГОСТ 9064-75:
| Номинальный диаметр резьбы, мм | Масса, кг, гаек типов | |||
|---|---|---|---|---|
| А | Б | |||
| Исполнение 1 | Исполнение 2 | Исполнение 3 | ||
| 10 | 0,014 | — | — | — |
| 12 | 0,019 | — | — | |
| 16 | 0,039 | 0,118 | — | — |
| 20 | 0,077 | 0,203 | 0,21 | — |
| 22 | 0,093 | 0,290 | 0,31 | — |
| 24 | 0,133 | 0,412 | 0,43 | — |
| 27 | 0,194 | 0,670 | — | — |
| 30 | 0,277 | 0,680 | 0,72 | — |
| 36 | 0,446 | 0,960 | 0,92 | — |
| 42 | 0,777 | 1,61 | 1,48 | 1,66 |
| 48 | 1,197 | 2,38 | 2,25 | 2,44 |
| 52 | 1,420 | 2,94 | 2,84 | 3,01 |
| 56 | 2,668 | 3,37 | 2,95 | 3,29 |
| 60 | 2,080 | 3,93 | 4,15 | 4,67 |
| 64 | 2,31 | 4,59 | 4,17 | 4,81 |
| 68 | 2,74 | 5,32 | — | — |
| 72 | 3,09 | 8,17 | 7,41 | 8,14 |
| 76 | 3,53 | 8,74 | 7,38 | 7,88 |
| 80 | 4,02 | 8,55 | 7,20 | 7,72 |
| 90 | 5,82 | 12,55 | 11,60 | 12,92 |
| 100 | 8,09 | 16,96 | 15,20 | 17,46 |
| 110 | 9,71 | 22,36 | 20,40 | 22,96 |
| 120 | 13,42 | 27,51 | 25,69 | 28,46 |
| 125 | 15,42 | 29,55 | — | — |
| 140 | 21,06 | 44,15 | 40,11 | 45,11 |
| 160 | 29,66 | 52,77 | 55,83 | 61,43 |
Ниже приведен пример условного обозначения гаек по ГОСТ 9064-75:
Гайка исполнения 1, с диаметром резьбы d =12 мм, с размером «под ключ» S = 19 мм, с крупным шагом резьбы, с полем допуска 6Н, класса прочности 5, без покрытия по ГОСТ 9064-75:
Гайка M12-6Н.
5(S19) ГОСТ 9064-75
Гайки по ОСТ 26-2038-96
Гайки по ОСТ 26-2038-96 могут быть изготовлены всего в одном исполнении. На рисунке, приведенном ниже можно посмотреть, как схематично выглядят гайки по ОСТ 26-2038-96:
Гайки по ОСТ 26-2038-96 имеют диаметр от 6 мм до 48 мм. В нижеприведенных таблицах вы можете посмотреть параметры гаек, изготовленных по ОСТ 26-2038-96:
| Номинальный диаметр резьбы d | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 36 | 42 | 48 |
| Шаг резьбы P | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |
| Размер «под ключ» S | 10 | 13 | 17 | 19 | 24 | 30 | 36 | 41 | 46 | 55 | 65 | 75 |
| Высота H | 5 | 6,5 | 8 | 10 | 13 | 16 | 19 | 22 | 24 | 29 | 34 | 38 |
| Номинальный диаметр резьбы | Теоретическая масса гайки, кг |
|---|---|
| 6 | 0,002 |
| 8 | 0,005 |
| 10 | 0,011 |
| 12 | 0,015 |
| 16 | 0,033 |
| 20 | 0,063 |
| 24 | 0,107 |
| 27 | 0,161 |
| 30 | 0,225 |
| 36 | 0,377 |
| 42 | 0,624 |
| 48 | 0,936 |
Ниже приведен пример условного обозначения гаек по ОСТ 26-2038-96:
Гайка по ОСТ 26-2038-96 с диаметром резьбы d = 12 мм с полем допуска резьбы 7Н из стали марки 35, без покрытия:
Гайка М12-7Н.
35 ОСТ 26-2038-96
Гайки для фланцевых соединений (гайки для фланцев) по ГОСТ 9064-75 и ОСТ 26-2038-96 могут быть изготовлены с различными классами прочности: 5, 8, 10, 12. Чем выше класс прочности гаек, тем такие гайки тверже. Наша компания повышает класс прочности за счет закалки гаек в печи. Также, такие гайки могут быть изготовлены с различными покрытиями. Наиболее популярное покрытие таких гаек — оцинковка. Оцинкованные гайки меньше подвержены коррозии и дольше остаются в хорошем состоянии. Оцинковка может быть различной толщины, но, наша компания поставляет гайки для фланцев оцинкованные с толщиной оцинковки в двух вариантах — 6мкм и 9мкм. Оцинкованные гайки для фланцевых соединений стоят немного дороже чем черные гайки для фланцевых соединений , но они могут эксплуатироваться в более жестких условиях. Процесс оцинковки очень прост и быстр, в тоже время оцинкованные гайки для фланцев ничем не уступают гайкам с различными другими покрытиями, поэтому они получили широкое применение среди потребителей, использующих гайки во влажной среде, или среде, не защищенной от влияния погодных условий.
Если среда, в которой используются гайки для фланцевых соединений агрессивная, такая, как нефть, газ или различные кислоты, то гайки изготавливают из нержавеющих марок стали. Нержавеющие гайки для фланцевых соединений стоят значительно дороже, но в агрессивных средах они незаменимы. В зависимости от агрессивности среды можно использовать различные по качеству нержавеющие стали, тем самым понижая стоимость гаек, поэтому гайки из одних сталей зачастую значительно отличаются по цене от нержавеющих гаек из других сталей. Например, гайки по ГОСТ 9064-75 нержавеющие, изготовленные из стали 20х13, гораздо дешевле чем нержавеющие гайки по ГОСТ 9064-75, изготовленные из стали 12х18н10т.
Если Вам требуются остальные характеристики гаек для фланцевых соединений, изготовленных по ГОСТ 9064-75 и ОСТ 26-2038-96, такие как: шаг резьбы, размер под ключ и др., то вы можете посмотреть их, скачав данные нормативные документы с нашего сайта.
Пользуясь данными таблицами на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.
к. в них указан вес всех существующих гаек для фланцевых соединений.
Наша компания может поставлять гайки шестигранные для фланцевых соединений из различных марок стали, таких как: сталь 20, 35, 40х и 09г2с, сталь 12х18н10т, 14х17н2, 20Х13 и 10х17н13м2т и д.р.
На все гайки шестигранные для фланцевых соединений, поставляемые нашей компанией, выдаются паспорта качества.
Возможно изготовление гаек для фланцев других диаметров и из других марок стали, а также по чертежам и эскизам заказчика (нестандартные гайки).
Если у вас остались вопросы, связанные с шестигранными гайками для фланцевых соединений, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377
Гайки фланцевые оцинкованные DIN 6923 и ГОСТ Р ИСО 4161-2013 (ГОСТ Р 50592-93).

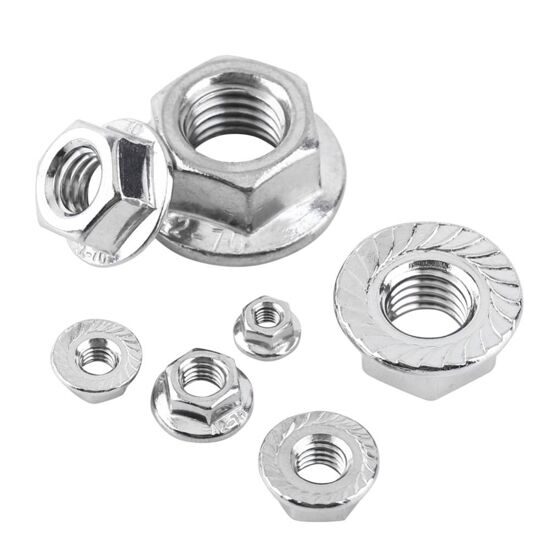

Гайка фланцевая — шестигранная гайка, применяется в машиностроении и деревообрабатывающем производстве.
Используется для соединения элементов конструкций вместе с болтами, шпильками аналогичного диаметра. На фланце имеется рифление, которое обеспечивает надежную фиксацию гайки и предотвращает откручивание.
Изделия производятся из углеродистой стали. Оцинкованы.
Гайки произведены по стандартам DIN 6923. Являются аналогом фланцевых гаек ГОСТ Р ИСО 4161-2013, ISO 4161 и ISO 10663.
| Диаметр отверстия | Наружный диаметр (D1) | Высота гайки до фланца (h2) | Общая высота гайки (h3) | Используемый ключ (S) |
|---|---|---|---|---|
| М6 | 14,2 | 7,3 | 5,7 | 10 |
| М8 | 17,9 | 9,4 | 7,6 | 13 |
| М10 | 21,8 | 11,4 | 9,6 | 15 |
| М12 | 26 | 13,8 | 11,6 | 18 |
| М16 | 34,5 | 18,3 | 15,3 | 24 |
| М20 | 42,8 | 22,4 | 18,9 | 30 |
