ОСТ 26-2041-96 Гайки для фланцевых соединений. Конструкция и размеры

ОСТ 26-2041-96

СТАНДАРТ ОТРАСЛИ



ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ
СОЕДИНЕНИЙ

Конструкция и размеры





Акционерное общество

Центральное конструкторское
бюро нефтеаппаратуры



Предисловие

1 РАЗРАБОТАН Акционерным обществом «Центральное конструкторское бюро нефтеаппаратуры» (АО «ЦКБН»)

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Указанием по АО «ЦКБН» от 24 марта 1997 г. № 4.

3 ВЗАМЕН ОСТ 26-2041-77

4 ПЕРЕИЗДАНИЕ 1996 г., декабрь с изменениями № 1; 2; 3; 4; 5; 6.

1-ИУС № 1-1982 г., 2-ИУС № 4-1983 г., 3-ИУС № 12-1983 г., 4-ИУС № 12-1987 г., 5-ИУС № 3-1989 г., 6-ИУС № 2-1991 г.

5 СРОК ПЕРВОЙ ПРОВЕРКИ - 2000 г., периодичность проверки - 5 лет.



ОСТ 26-2041-96

СТАНДАРТ ОТРАСЛИ

ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ

Конструкция и размеры

Дата введения 1997-04-01

Настоящий стандарт распространяется на гайки шестигранные для фланцевых соединений трубопроводов и соединительный частей, арматуры, приборов, сосудов и аппаратов, применяемых в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности на условное давление Ру до 16 МПа (160 кгс/см2) и температуру от минус 70 до 600 °С.

Стандарт разработан в развитие ГОСТ 9064.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей.

ГОСТ 9064-75 Гайки для фланцевых соединений с температурой среды от 0 до 650 °С. Типы и основные размеры.

ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором.

ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры.

ОСТ 26-2043-91 Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования.

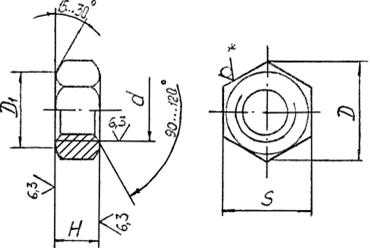

3.1 Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.

D1 = (0,90 - 0,95)S

* Шероховатость граней для штампованных или кованных гаек.

Рисунок 1

Таблица 1

В миллиметрах

Номинальный диаметр резьбы d

10

12

16

20

24

27

30

36

42

48

52

56

60

64

68

76

80

Шаг резьбы, Р

крупный

1,5

1,75

2,0

2,5

3,0

3,5

4,0

4,5

5,0

5,5

6,0

-

мелкий



-

3,0

4,0

6,0

Размер «под ключ» S

номин.

17

19

24

30

36

41

46

55

65

75

80

85

90

95

100

110

115

Диаметр описанной окружности D, не менее

18,8

21,0

26,7

33,5

40,3

45,9

51,4

61,7

73,1

84,5

90,4

96,0

102,0

107,5

113,5

124,0

130,0

Высота Н

номин.

10

12

16

20

24

27

30

36

42

48 52

56

60

64

68

76

80

Предельное смещение оси отверстия относительно граней

-

0,40

0,50

0,60

0,70

0,80

0,87

Примеры условных обозначений:

Гайка с диаметром резьбы d = 16 мм, с крупным шагом резьбы, с полем допуска 7Н, из стали марки 25, без покрытия:

Гайка М16.7Н.25 ОСТ 26-2041-98

То же, с диаметром резьбы d = 76 мм, с мелким шагом резьбы, с полем допуска 6Н, из стали марки 25, с покрытием 02 толщиной 15 мкм:

Гайка М76´6.6Н.25.0215 ОСТ 26-2041-96.

4 Резьба - по ГОСТ 24705, поле допуска - по ГОСТ 16093, для резьб диаметром до 48 мм - 7Н, для резьб диаметром свыше 48 м - 6Н.

5 Допуски размеров, отклонений формы и расположения поверхностей, методы контроля - по ГОСТ 1759.1.

5а Допускается для гаек, изготовляемых ковкой, предельные отклонения для размера «под ключ» по h26.

(Введен дополнительно, Изм. № 1).

6 Технические требования - по ОСТ 26-2043.

7 Масса гаек приведена в справочном приложении А.

(справочное)

Таблица А1

Размеры в миллиметрах

Номинальный диаметр резьбы d

Теоретическая масса гайки, кг

с крупным шагом

с мелким шагом

10

0,014

-

12

0,019

-

16

0,039

-

20

0,077

-

24

0,133

-

27

0,194

-

30

0,277

-

36

0,446

-

42

0,777

0,797

48

1,197

1,232

52

1,420

1,465

56

1,668

1,726

60

2,080

2,122

64

2,310

2,376

68

2,740

2,816

76

-

3,530

80

-

4,020

Примечание - Масса подсчитана из условия плотности материала - 7,85 г/см3.



СОДЕРЖАНИЕ





files.stroyinf.ru

ГОСТ 9064-75. Гайки для фланцевых соединений с температурой среды от 0 до 650°С. Типы и основные размеры



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСТ 9064-75. Гайки для фланцевых соединений с температурой среды от 0 до 650°С. Типы и основные размеры Nuts for flanged connections with medium temperature from 0 to 650°C. Types and main dimensions

ГОСТ
9064-75*
Взамен
ГОСТ 9064-69

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен с 01.01.76

Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на гайки шестигранные и колпачковые для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.

Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).

(Измененная редакция, Изм. № 1).

2. Гайки должны изготовляться следующих типов:

А-гайка шестигранная для фланцевых соединений корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров;

Б-гайка колпачковая для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин.

3. Размеры гаек должны соответствовать указанным на черт. 1 и 2 и в таблице.

Тип А

Черт. 1

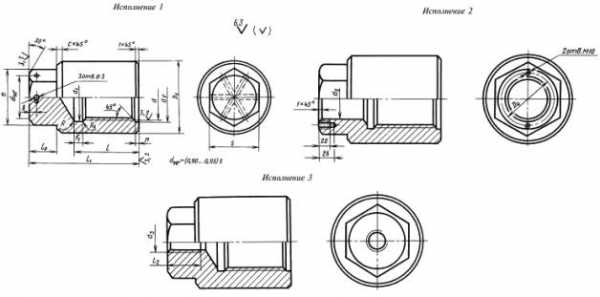

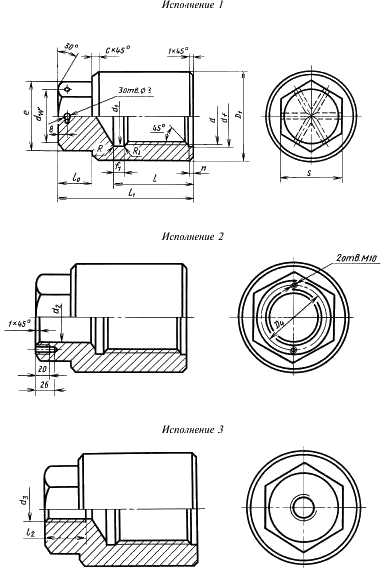

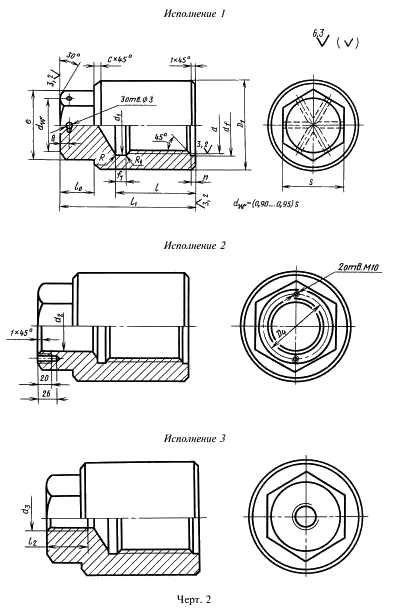

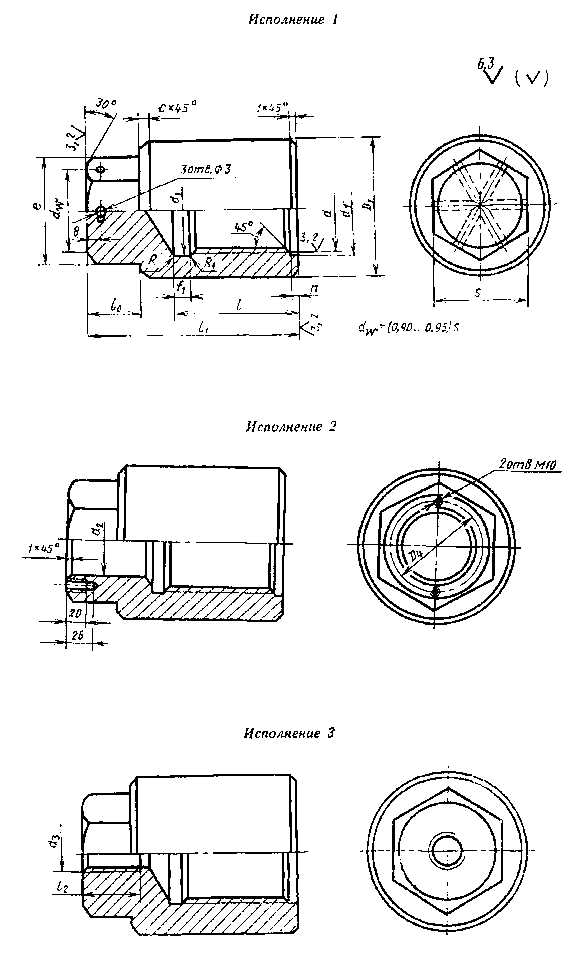

Тип Б

Черт. 2, мм

Номинальный диаметр резьбы d 10 12 16 20 (22) 24 (27) 30 36 42 48 (52) 56 (60) 64 (68) 72 (76) 80 90 100 110 (120) 125 140 160
Шаг резьбы круп
ный
1,5 1,75 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 - - - - - - - - - -
мел
кий
1,25 1,5 2,0 3,0 4,0 4,0 и 6,0
Размер «под ключ» для типа А
S
17 19 24 30 32 36 41 46 55 65 75 80 85 90 95 100 105 110 115 130 145 155 175 180 200 225
Пред откл. hl4 Hl5
Диаметр описанной окружности для типа А е, не ме
нее
18,8 21 26,7 33,5 35,6 40,3 45,9 51,4 61,7 73,1 84,5 90,4 96 102 107,
5
113,5 118 124 130 147 163 180 195,5 203,5 229 263
Высота для типа А
Н

Пред откл.

hl4

10 12 16 20 22 24 27 30 36 42 48 52 56 60 64 68 72 76 80 90 100 110 120 125 140 160
Предельное смещение оси отверстия относительно граней - 0,4 0,5 0,6 0,7 0,8 0,87 1,00 1,15
Размер «под ключ» для типа Б
S
- 13 17 22 27 32 36 41 46 55 60 65 75 90 105 120 145 155
Пред. откл. - h12 H14
Наружный диаметр гайки D1 для типа Б - 24 28 32 36 40 48 55 65 75 85 90 95 100 115 135 150 165 180 190 210 235
Диаметр описанной окружности е для типа Б - 16,2 19,6 25.4 31,2 36,9 41,6 47,3 53,1 63,5 69,3 75,1 86,5 98 121 133 167  179
Диаметр расположения резьбовых отверстий D4 для типа Б (исполнение 2) - - - - - - - - - - - - - - - - - - - - - 92 102 110 125 130
Диаметр проточки dfдля типа Б - 13 17 20 23 25 28 31 37 43 49 53 57 61 66 70 74 78 82 92 102 112 122 127 142 162
Диаметр отверстия в головке d2 - - - 8 12 15 75
для типа Б (исполнение 2) - - - - - - - 26 32 37 43 48 62 75 85 100 105

Продолжение, мм

Номинальный диаметр резьбы d 10 12 16 20 (22) 24 27 30 36 42 48 (52) 56 (60) 64 (68) 72 (76) 80 90 100 110 (120) 125 140 160
Шаг резьбы крупный 1,5 1,75 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 - - - - - - - - - -
мелкий 1,25 1,5 2,0 3,0 4,0 4,0 и 6,0
Диаметр резьбового отверстия d3 для типа Б (исполнение 3) - - - - - - - - - М16 М36 М48
Глубина осевого отверстия 1 для типа Б - 21 26 32 36 40 43 49 56 64 70 76 81 88 90 96 100 104 116 126 136 146 168 192
Высота головки 10 для типа Б - 10 12 16 18 20 25 30 35 45 50 60 70 80
Высота гайки l1 для типа Б - 35 40 50 55 65 70 75 80 95 105 112 130 135 145 150 155 160 165 190 205 225 240 275 310
Длина резьбы в осевом отверстии l2 Для типа Б (исполнение 3) - - - - - - - - - 34 58
Размеры проточки f1 для типа Б - По ГОСТ 10549-63
Высота проточки осевого отверстия n для типа Б - 2 3 4
Фаска с для типа Б - 2 3 6

Примечания:

1. Гайки с размерами, заключенными в скобках, по возможности не применять.

2. Неуказанные предельные отклонения размеров: Н14, hl4, ± t2/2 по ГОСТ 25670-83.

3. Допускается изготовление гаек типа Б без расточки осевого отверстия п с фаской.

4. Допускается увеличение размера проточки f1 до 35 мм для гаек свыше М72 с соответствующим увеличением высоты гайки. При изготовлении проточки типа короткая по ГОСТ 10549-80 допускается уменьшение общей высоты гайки l1 и глубины осевого отверстия I по сравнению с таблицей, но не более 10 мм.

5. Допускается в основании гаек типа Б выполнять площадки или канавки для стопорения.

6. Допускается для гаек типа А, изготовляемых ковкой, предельные отклонения для размера «под ключ» по hl6.

Примеры условных обозначений

Гайки типа А, диаметром резьбы 12 мм с крупным шагом резьбы 1,75 мм с полем допуска 6Н, из углеродистой стали 35, категории III, с покрытием 02 толщиной 6 мкм:

Гайка AM12-6H.35.III.3.026 ГОСТ 9064-75

То же, типа Б, исполнения 2, диаметром резьбы 48 мм, с мелким шагом резьбы 3 мм, с толем допуска 6Н, из стали марки ЭП182 вакуумно-дугового переплава, категории IV, группы качества 3, без покрытия:

Гайка Б2М48хЗ-6Н.ЭП182-ВД.IV.З ГОСТ 9064-75

(Измененная редакция, Изм. № 1, 2).

4. Резьба метрическая-по ГОСТ 24705-81.

(Измененная редакция, Изм. № 2).

5. Масса гаек приведена в справочном приложении 1.

6. Технические требования-по ГОСТ 20700-75.

7. (Исключен, Изм. № 2).

ПРИЛОЖЕНИЕ 1
Справочное

Номинальный диаметр резьбы d, мм

Масса, кг, w гаек типов
А Б
Исполнение 1 Исполнение 2 Исполнение 3

10

0,014 - - -

12

0,019 0,083 - -

16

0,039 0,118 - -

20

0,077 0,203 0,21 -

(22)

0,093 0,290 0,31 -

24

0,133 0,412 0,43 -

(27)

0,194 0,670 - -

30

0,277 0,680 0,72 -

36

0,446 0,960 0,92 -

42

0,777 1,610 1,48 1,66

48

1,197 2,380 2,25 2,44

(52)

1,420 2,940 2,84 3,01

56

1,668 3,374 2,95 3,29

(60)

2,080 3,929 4,15 4,67

64

2,310 4,591 4,17 4,81

(68)

2,740 5,318 - -

72

3,005 8,166 7,41 8,11

(76)

3,53 8,741 7,38 7,88

80

4,02 8,546 7,20 7,72

90

5,82 12,551 11,60 12,92

100

8,09 16,960 15,20 17,46

110

9,71 22,359 20,39 22,96

(120)

13,42 27,503 25,69 28,46

125

15,42 29,545 - -

140

21,06 44,147 40,11 45,11

160

29,66 52,773 55,83 61,43

Примечание. Для гаек типа Б, исполнения 2, диаметром до М36 значения массы даны по d2=8 мм.

Приложение 2 справочное. (Исключено, Изм. № 2).

tehtab.ru

ГОСТ 9064-75 Гайка для фланцевых соединений

Тип А

Тип Б



Гайки ГОСТ 9064-75 шестигранные и колпачковые для фланцевых соединений с температурой среды от 0 до 650°С, размеры резьбы от М10 до М160. Гайки шестигранные типа А используются для фланцевых соединений корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров. Гайки колпачковые типа Б используются для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин.

Материалы:

  • Сталь углеродистая 35.
  • Сталь марки ЭП182 вакуумно-дугового переплава.
  • Поле допуска резьбы: 6H.
Таблица размеров и характеристик шестигранных гаек ГОСТ 9064-75 тип А от М10 по М60 в мм
d M10 M12 M16 M20 М22* M24 М27* M30 M36 М42 М48 М52* М56 М60*
P крупный 1,5 1,75 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5
мелкий 1,25 1,5 2,0 3,0 4,0
S 17 19 24 30 32 36 41 46 55 65 75 80 85 90
e 18,8 21,0 26,7 33,5 35,6 40,3 45,9 51,4 61,7 73,1 84,5 90,4 96,0 102,0
m 10 12 16 20 22 24 27 30 36 42 48 52 56 60
N 0,014 0,019 0,039 0,077 0,093 0,133 0,194 0,277 0,446 0,777 1,197 1,420 1,668 2



Таблица размеров и характеристик шестигранных гаек ГОСТ 9064-75 тип А от М64 по М160 в мм
d М64 М68* М72 М76* М80 М90 М100 М110 М120* М125 М140 М160
P крупный 6,0 -
мелкий 4,0 4,0 и 6,0
S 95 100 105 110 115 130 145 155 175 180 200 225
e 107,5 113,5 118,0 124,0 130,0 147,0 163,0 180,0 195,5 203,5 229,0 263,0
m 64 68 72 76 80 90 100 110 120 125 140 160
N 2,310 2,740 3,095 3,53 4,02 5,82 8,09 9,71 13,42 15,42 21,06 29,66



Таблица размеров и характеристик колпачковых гаек ГОСТ 9064-75 тип Б от М10 по М60 в мм
d M12 M16 M20 М22* M24 М27* M30 M36 М42 М48 М52* М56 М60*
P крупный 1,75 2,0 2,5 3,0 3,5 4,0 4,5 5,0   5,5
мелкий 1,25 1,5 2,0 3,0 4,0
S 13 17 22 27 32 36 41 46 55 60
D1 24 28 32 36 40 48 55 65 75 85 90
e 16,2 19,6 25,4 31,2 36,9 41,6 47,3 53,1 63,5 69,3
dƒ 13 17 20 23 25 28 31 37 43 49 53 57 61
d2 - 26 32 37 43
d3 - М16
l 21 26 32 36 40 43 49 56 64 70 76 81
l0 10 12 16 18 20 25 30 35
l1 35 40 50 55 65 70 75 80 95 105 112 130 135
l2 - 34
n 2 3 4
с 2 3 6
k 0,4 0,5 0,6 0,7 0,8
N исп.1 0,083 0,118 0,203 0,290 0,412 0,670 0,680 0,960 1,610 2,380 2,940 3,374 3,929
исп.2 - 0,21 0,31 0,43 - 0,72 0,92 1,48 2,25 2,84 2,95 4,15
исп.3 - 1,66 2,44 3,01 3,29 4,67



Таблица размеров и характеристик колпачковых гаек ГОСТ 9064-75 тип Б от М64 по М160 в мм
d М64 М68* М72 М76* М80 М90 М100 М110 М120* М125 М140 М160
P крупный 6,0 -
мелкий 4,0 4,0 и 6,0
S 60 65 75 90 105 120 145 155
D1 95 100 115 135 150 165 180 190 210 235
e 69,3 75,1 86,5 98 121 133 167 179
D4 - 92 102 110 125 130
dƒ 66 70 74 78 82 92 102 112 122 127 142 162
d2 43 48 62 75 85 100 105
d3 М36 М48
l 88 90 96 100 104 116 126 136 146 168 192
l0 35 45 50 60 70 80
l1 145 150 155 160 165 190 205 225 240 275 310
l2 34 58
n 4
с 6
k 0,8 0,87 1,00 1,15
N исп.1 4,591 5,318 8,166 8,741 8,546 12,55 16,96 22,36 27,50 29,55 44,15 52,77
исп.2 4,17 - 7,41 7,38 7,20 11,60 15,20 20,39 25,69 - 40,11 55,83
исп.3 4,81 - 8,14 7,88 7,72 12,92 17,46 22,96 28,46 - 45,11 61,43

* Размеры гаек применять не рекомендуется.

Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
S - размер под ключ
dw = (0,90... 0,95) S
e - диаметр описанной окружности, не менее
m - высота гайки
D1 - наружный диаметр гайки
D4 - диаметр расположения резьбовых отверстий
dƒ - диаметр проточки
d2 - диаметр отверстия в головке
d3 - диаметр резьбового отверстия
l - глубина осевого отверстия
l0 - высота головки
l1 - высота гайки
l2 - длина резьбы в осевом отверстии
n - высота проточки осевого отверстия
с - фаска
ƒ1 - размер проточки по ГОСТ 10549-63
N - вес гаек, кг. Для гаек типа Б, исполнения 2, диаметром до М36 значения даны по d2 = 8 мм.

Вы можете заказать и купить шестигранные и колпачковые гайки ГОСТ 9064-75 для фланцевых соединений М10 - М160 по оптовым ценам.

tdm-neva.ru

Гайки для фланцевых соединений - Союз ДСК

Гайки для фланцевых соединений изготавливаются методом нарезки с дальнейшей механической обработкой детали из шестигранника или круга, когда берется шестигранник или круг и на токарном станке из него производятся гайки. При изготовлении гаек таким методом, процесс занимает много времени, поэтому гайки для фланцевых соединений стоят дороже обычных шестигранных гаек. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят такие гайки:

Гайки для фланцевых соединений:

Как видно из схематичного изображения, приведенного выше, гайки для фланцевых соединений представляют из себя шестигранную деталь с резьбой внутри. Резьба, также как и у шестигранных гаек, нарезается на токарном станке с помощью резца и может быть крупной или мелкой. Такие гайки чаще всего используются, когда фланцевая пара крепится между собой с помощью шпилек или болтов, поэтому они и получили свое название. Гайки для фланцевых соединений изготавливаются по ГОСТ 9064-75 и ОСТ 26-2038-96. Гайки по ГОСТ 9064-75 и гайки по ОСТ 26-2038-96 идентичны, их разница заключается только лишь в том, что гайки по ОСТ 26-2038-96 должны выдерживать более высокие требования, поэтому гайки по ОСТ 26-2038-96 проходят дополнительную термообработку и испытания. Благодаря тому, что эти гайки идентичны - зачастую гайки по ОСТ 26-2038-96 заменяют на гайки по ГОСТ 9064-75 тем самым упрощая и удешевляя крепежное соединение. Гайки для фланцевых соединений, в зависимости от того по какому нормативному документу они изготовлены (ГОСТ 9064-75 или ОСТ 26-2038-96), могут быть изготовлены в 3-х различных исполнениях и иметь различные параметры. Ниже Вы можете ознакомиться с исполнениями и параметрами гаек, изготовленных по данным документам.

Гайки по ГОСТ 9064-75

Гайки по ГОСТ 9064-75 могут быть изготовлены по двум различным типам: по типу А и типу В, а тип В, в свою очередь, может быть изготовлен в 3-х исполнениях. На рисунке, приведенном ниже можно посмотреть, как схематично выглядят данные типы и исполнения гаек по ГОСТ 9064-75:

Тип А

Тип В

Гайки по ГОСТ 9064-75 имеют диаметр от 10 мм до 160 мм. В нижеприведенной таблице вы можете посмотреть массу гаек, изготовленных по ГОСТ 9064-75:

Номинальный диаметр резьбы, ммМасса, кг, гаек типов
АБ
Исполнение 1Исполнение 2Исполнение 3
10 0,014 - - -
12 0,019 0,083 - -
16 0,039 0,118 - -
20 0,077 0,203 0,21 -
22 0,093 0,290 0,31 -
24 0,133 0,412 0,43 -
27 0,194 0,670 - -
30 0,277 0,680 0,72 -
36 0,446 0,960 0,92 -
42 0,777 1,61 1,48 1,66
48 1,197 2,38 2,25 2,44
52 1,420 2,94 2,84 3,01
56 2,668 3,37 2,95 3,29
60 2,080 3,93 4,15 4,67
64 2,31 4,59 4,17 4,81
68 2,74 5,32 - -
72 3,09 8,17 7,41 8,14
76 3,53 8,74 7,38 7,88
80 4,02 8,55 7,20 7,72
90 5,82 12,55 11,60 12,92
100 8,09 16,96 15,20 17,46
110 9,71 22,36 20,40 22,96
120 13,42 27,51 25,69 28,46
125 15,42 29,55 - -
140 21,06 44,15 40,11 45,11
160 29,66 52,77 55,83 61,43

Ниже приведен пример условного обозначения гаек по ГОСТ 9064-75:

Гайка исполнения 1, с диаметром резьбы d =12 мм, с размером «под ключ» S = 19 мм, с крупным шагом резьбы, с полем допуска 6Н, класса прочности 5, без покрытия по ГОСТ 9064-75:

Гайка M12-6Н.5(S19) ГОСТ 9064-75

Гайки по ОСТ 26-2038-96

Гайки по ОСТ 26-2038-96 могут быть изготовлены всего в одном исполнении. На рисунке, приведенном ниже можно посмотреть, как схематично выглядят гайки по ОСТ 26-2038-96:

Гайки по ОСТ 26-2038-96 имеют диаметр от 6 мм до 48 мм. В нижеприведенных таблицах вы можете посмотреть параметры гаек, изготовленных по ОСТ 26-2038-96:

Номинальный диаметр резьбы d 6 8 10 12 16 20 24 27 30 36 42 48
Шаг резьбы P 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
Размер «под ключ» S 10 13 17 19 24 30 36 41 46 55 65 75
Высота H 5 6,5 8 10 13 16 19 22 24 29 34 38
Номинальный диаметр резьбыТеоретическая масса гайки, кг
6 0,002
8 0,005
10 0,011
12 0,015
16 0,033
20 0,063
24 0,107
27 0,161
30 0,225
36 0,377
42 0,624
48 0,936

Ниже приведен пример условного обозначения гаек по ОСТ 26-2038-96:

Гайка по ОСТ 26-2038-96 с диаметром резьбы d = 12 мм с полем допуска резьбы 7Н из стали марки 35, без покрытия:

Гайка М12-7Н.35 ОСТ 26-2038-96

Гайки для фланцевых соединений (гайки для фланцев) по ГОСТ 9064-75 и ОСТ 26-2038-96 могут быть изготовлены с различными классами прочности: 5, 8, 10, 12. Чем выше класс прочности гаек, тем такие гайки тверже. Наша компания повышает класс прочности за счет закалки гаек в печи. Также, такие гайки могут быть изготовлены с различными покрытиями. Наиболее популярное покрытие таких гаек - оцинковка. Оцинкованные гайки меньше подвержены коррозии и дольше остаются в хорошем состоянии. Оцинковка может быть различной толщины, но, наша компания поставляет гайки для фланцев оцинкованные с толщиной оцинковки в двух вариантах - 6мкм и 9мкм. Оцинкованные гайки для фланцевых соединений стоят немного дороже чем черные гайки для фланцевых соединений , но они могут эксплуатироваться в более жестких условиях. Процесс оцинковки очень прост и быстр, в тоже время оцинкованные гайки для фланцев ничем не уступают гайкам с различными другими покрытиями, поэтому они получили широкое применение среди потребителей, использующих гайки во влажной среде, или среде, не защищенной от влияния погодных условий.

Если среда, в которой используются гайки для фланцевых соединений агрессивная, такая, как нефть, газ или различные кислоты, то гайки изготавливают из нержавеющих марок стали. Нержавеющие гайки для фланцевых соединений стоят значительно дороже, но в агрессивных средах они незаменимы. В зависимости от агрессивности среды можно использовать различные по качеству нержавеющие стали, тем самым понижая стоимость гаек, поэтому гайки из одних сталей зачастую значительно отличаются по цене от нержавеющих гаек из других сталей. Например, гайки по ГОСТ 9064-75 нержавеющие, изготовленные из стали 20х13, гораздо дешевле чем нержавеющие гайки по ГОСТ 9064-75, изготовленные из стали 12х18н10т.

Если Вам требуются остальные характеристики гаек для фланцевых соединений, изготовленных по ГОСТ 9064-75 и ОСТ 26-2038-96, такие как: шаг резьбы, размер под ключ и др., то вы можете посмотреть их, скачав данные нормативные документы с нашего сайта.

Пользуясь данными таблицами на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих гаек для фланцевых соединений.

Наша компания может поставлять гайки шестигранные для фланцевых соединений из различных марок стали, таких как: сталь 20, 35, 40х и 09г2с, сталь 12х18н10т, 14х17н2, 20Х13 и 10х17н13м2т и д.р.

На все гайки шестигранные для фланцевых соединений, поставляемые нашей компанией, выдаются паспорта качества.

Возможно изготовление гаек для фланцев других диаметров и из других марок стали, а также по чертежам и эскизам заказчика (нестандартные гайки).

Если у вас остались вопросы, связанные с шестигранными гайками для фланцевых соединений, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

www.soiuzdsk.ru

ГОСТ 9064-75 Гайки для фланцевых соединений

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ
от 0 до 650°С

Типы и основные размеры

ГОСТ 9064-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650°С
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Nuts for flanged connections
with medium temperature from 0 to 650°C.
Types and main dimensions
ГОСТ
9064-75*
Взамен
ГОСТ 9064-69

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен с 01.01.76.
Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен до 01.01.96.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на гайки шестигранные и колпачковые для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.

Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).

(Измененная редакция, Изм. № 1).

2. Гайки должны изготовляться следующих типов:

А-гайка шестигранная для фланцевых соединений корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров;

Б-гайка колпачковая для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин.

3. Размеры гаек должны соответствовать указанным на черт. 1 и 2 и в таблице.

Тип А

Чертеж 1

Тип Б

Чертеж 2

Размеры, мм

npoet.ru

Гайка с фланцем – в чем удобство ее использования? + Видео

Знаете ли вы, какими преимуществами обладает гайка с фланцем? А какова технология производства и стандарты этого типа метиза? Ответим на вопросы в этой статье и рассмотрим область и особенности использования таких гаек.

Что такое фланец и причем тут гайка?

Что собой представляет гайка, секретом назвать сложно. Это крепежное изделие, в центре которого расположено отверстие. На внутренней поверхности метиза нанесена резьба. Гайка – неотъемлемый элемент болтовых соединений. Чаще всего она шестигранная, потому что такая форма идеально подходит под рожковый ключ. Например, популярный размер М10 хорошо ложится в ключ на 16, который есть в любом стандартном наборе инструмента.

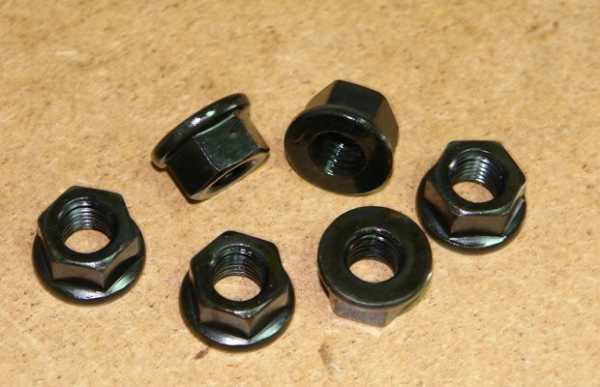

Крепежные изделия с шестью гранями

Чтобы максимально точно описать внешний вид нашего типа гаек, необходимо знать, что такое фланец. Так называется плоская деталь круглой и иной формы. Фланцевая гайка объединяет в себе оба понятия, т. е. с одной стороны она имеет вид стандартного шестигранного метиза, а с другой располагается тонкая плоская пластинка круглой формы с отверстием посередине. Благодаря такой конструкции отпадет необходимость в использовании шайб. Сам фланец может быть как гладкий, так и иметь насечки. В последнем случае полностью исключается вероятность самооткручивания. В чем еще преимущества фланца? Такая конструкция сводит давление на поверхность к минимуму.

Предписания ГОСТа и форма выпуска

Часто используются эти детали в соединениях повышенной значимости, поэтому они изготавливаются строго в соответствии с государственными стандартами. Выпускается такая шестигранная гайка с резьбой от М5 до М20. Самый распространенный размер – М10. К поверхности предъявляются особые требования. Наличие трещин напряжения, складок на опорной поверхности, а также различные дефекты резьбы (заусенцы, вмятины) недопустимы. С осторожностью следует относиться к штамповочным, а также трещинам сдвига. Первые могут находиться только на опорной поверхности и то, допускается не более 2 штук. Последние, напротив, не должны распространяться на опорную поверхность. Трещины от исходного материала могут иметь ширину не более 0,013d и 0,02d, для изделий диаметром резьбы до 36 и более 36 мм соответственно.

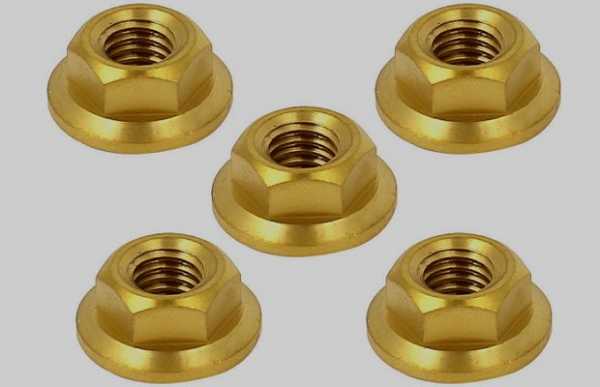

Шестигранные гайки с фланцем

Механические свойства оговариваются в ГОСТе 1759.5–87. Ознакомившись с этой документацией, вы найдете классы прочности, и какие им соответствуют параметры. Например, гайки 04 класса выпускаются твердостью не более 30 HRC по Роквеллу. А для метизов прочности 05 эта характеристика возрастает на 6 единиц. Изделия класса точности А выпускаются в соответствии с ГОСТ 50592-93. Их класс прочности 8, 10 и 12. Однако допускается производство гаек с фланцем м10 х 1,25; м8 х 1; м12 х 1,25; м14 и м16 х 1,5 «6» класса прочности.

Из чего делают фланцевые гайки?

В качестве сырья используются различные типы сталей. Огромной популярностью пользуется углеродистая и нержавеющая. В состав первой входит небольшое количество примесей, в том числе Mg, Mn и Si. Благодаря легирующим элементам можно изменить свойства материала, например, сделать его более пластичным, твердым, прочным и т. д. Нержавеющие стали прекрасно переносят любые капризы погоды. Они не боятся ни влаги, ни палящих солнечных лучей, поэтому изделия из них можно эксплуатировать даже в уличных условиях.

Изготовление крепежа из нержавеющей стали

Для обеспечения необходимых характеристик деталь могут подвергнуть дополнительной обработке. В основном это газотермическое цинкование.

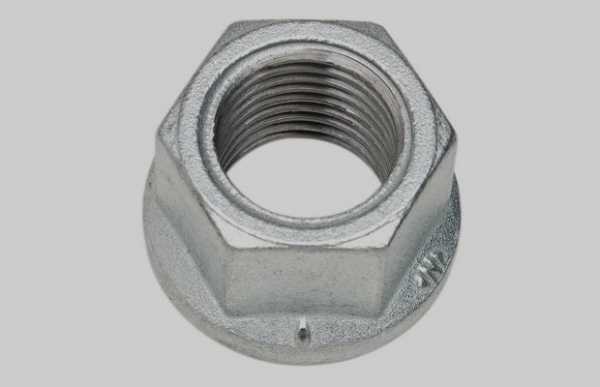

Деталь с газотермическим цинкованием

Тонкий защитный слой цинка на поверхность шестигранной гайки с фланцем наносится путем распыления горячего вещества (Zn). Струю располагают под углом от 45 до 90 градусов к изделию. Это позволяет обработать абсолютно всю поверхность. Слой цинка не дает взаимодействовать стали с окружающей средой, а, следовательно, исключает вероятность коррозии.

Область и особенности использования

Это крепежное изделие используется в самых различных отраслях. Это строительство и машиностроение. Большинство автомобильных деталей фиксируются посредством именно болтовых соединений. А что уж говорить о мебельной промышленности, как раз тут мы чаще всего встретим метиз М10. Да и в быту такие гайки – весьма востребованный атрибут и есть у каждого хозяина.

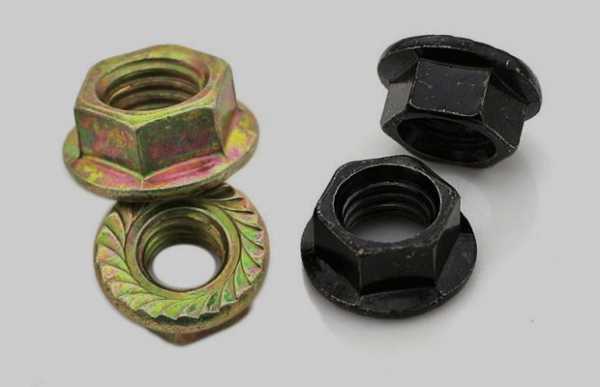

Фланцевые метизы М10

Такая шестигранная гайка с болтом, шпилькой либо винтом образуют разъемное соединение, что оказывается одним из основных преимуществ. При необходимости вы всегда сможете разобрать конструкцию на составляющие и, если нужно, собрать заново. Для соединений, испытывающих значительные нагрузки, используют более широкие метизы. Также им отдают предпочтение, если необходимо часто разбирать и собирать конструкцию.

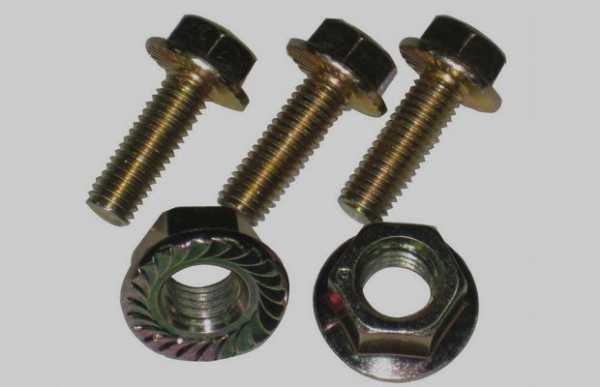

Гайки с болтами для создания разъемного соединения

Еще гайки для фланцевых соединений отличаются шагом резьбы. Если болтовое соединение будет испытывать небольшие переменные либо статические нагрузки, тогда более целесообразно использовать метиз с крупным шагом. Элементы с мелкой резьбой более устойчивы к различным видам нагрузок, они не склонны к самооткручиванию и отличаются надежностью. Поэтому ими соединяют детали, работающие в условиях переменных температур, вибраций и пр.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

ОСТ 26-2038-96 Гайки шестигранные для фланцевых соединений. Конструкция и размеры

ОСТ 26-2038-96

СТАНДАРТ ОТРАСЛИ

ГАЙКИ ШЕСТИГРАННЫЕ
ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ





АКЦИОНЕРНОЕ ОБЩЕСТВО
ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКОЕ
БЮРО НЕФТЕАППАРАТУРЫ



Предисловие

1 РАЗРАБОТАН Акционерным обществом «Центральное конструкторское бюро нефтеаппаратуры» (АО «ЦКБН»)

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Указанием по АО «ЦКБН» от 24 марта 1997 г. № 4

3 ВЗАМЕН ОСТ 26-2038-77

4 ПЕРЕИЗДАНИЕ 1996 г., декабрь с ИЗМЕНЕНИЯМИ № 1; 2; 3; 4; 5 1 - ИУС № 12 - 1981 г., 2 - ИУС № 4 - 1983 г., 3 - ИУС № 12 - 1983 г., 4 - ИУС № 3 - 1989 г., 5 - ИУС № 2 - 1991 г.

5 СРОК ПЕРВОЙ ПРОВЕРКИ - 2000 г., периодичность проверки - 5 лет.



СТАНДАРТ ОТРАСЛИ

ГАЙКИ ШЕСТИГРАННЫЕ
ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ

Конструкция и размеры

Дата введения 1997-04-01

Настоящий стандарт распространяется на гайки для фланцевых соединений трубопроводов и соединительных частей, арматуры, приборов, сосудов и аппаратов, применяемых в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности на условное давление Ру до 2,5 МПа (25 кгс/см2) и температуру от минус 70 до 300 °С.

Стандарт разработан в ограничение и развитие ГОСТ 5915.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей.

ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры.

ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором.

ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры.

ОСТ 26-2043-91 Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования.

3.1 Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.

D1 = (0,90 - 0,95)S

* Шероховатость граней для штампованных или кованных гаек

Рисунок 1

Таблица 1

В миллиметрах

Номинальный диаметр резьбы d

6

8

10

12

16

20

24

27

30

36

42

48

Шаг резьбы P

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

Размер «под ключ» S

Номин.

10

13

17

19

24

30

36

41

46

55

65

75

Диаметр описанной окружности D, не менее

10,9

14,2

18,7

20,9

26,2

33,0

39,6

45,2

50,9

60,8

71,3

82,6

Высота H

Номин.

5

6,5

8

10

13

16

19

22

24

29

34

38

Примеры условных обозначений:

Гайка с диаметром резьбы d = 12 мм с полем допуска резьбы 7Н из стали марки 25, без покрытия:

Гайка М12,7Н.25 ОСТ 26-2038-96

То же с покрытием 01 толщиной 9 мкм:

Гайка М12,7Н.25.019 ОСТ 26-2038-96.

4 Резьба с крупным шагом по ГОСТ 24705, поле допуска 7Н по ГОСТ 16093.

5 Допуски размеров, отклонений формы и расположения поверхностей, методы контроля - по ГОСТ 1759.1.

5а Допускается для гаек, изготовляемых ковкой, предельные отклонения для размера «под ключ» по h26.

(Введен дополнительно, Изм. № 1).

6 Технические требования - по ОСТ 26-2043.

7 Масса гаек приведена в справочном приложении А.

Таблица А1

Размеры в миллиметрах

Номинальный диаметр резьбы

Теоретическая масса гайки, кг

6

0,002

8

0,005

10

0,011

12

0,015

16

0,033

20

0,063

24

0,107

27

0,161

30

0,225

36

0,377

42

0,624

48

0,936

Примечание - Масса подсчитана из условия плотности материала 7,85 г/см3.



СОДЕРЖАНИЕ





files.stroyinf.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
