Содержание

самодельный, для домашнего хозяйства, как сделать, с двигателем Лифан, чертежи, размеры, цена

Ручная работа в приусадебном хозяйстве отнимает много сил и времени. Вспашка земли, окучивание картофеля, перевозка грузов — все это тяжелый физический труд, который могут облегчить маленькие самодельные трактора. Имея опыт слесарных и сварочных работ, можно изготовить минитрактор своими руками.

Выбор параметров

Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:

  1. Габариты. От них зависит маневренность и возможность работы на малых участках.
  2. Мощность и тип двигателя. Дизельные двигатели более подходят для такой техники по причине хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при одинаковой мощности. Он более неприхотлив и долговечен.
  3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться в зимний период, то нужно предусмотреть крепление отвала для расчистки снега.
  4. Наличие ВОМ. Он нужен для подключения картофелекопалки, сенокосилки, насоса поливальной системы.

Какие чертежи понадобятся

Для того чтобы иметь четкий план работы над проектом постройки минитрактора, понадобятся его чертеж или эскиз. Они составляются исходя из требуемых параметров и тех сборочных единиц, которые нужно установить.

Сборка трактора в домашних условиях происходит из узлов мотоциклов, мотоблоков и автомобилей, бывших в употреблении. Поэтому чертежи составляются на основе тех агрегатов, которые есть в наличии.

Сначала рисуется схема, на которой размещаются двигатель, коробка передач, раздаточная коробка, шасси. Эти сборочные единицы выстраиваются согласно их конструктивных особенностей и размеров. Составляется кинематическая схема передачи крутящего момента от двигателя до ведущих колес. Затем на чертеже отображаются конструктивные особенности:

  • габариты рамы;
  • материал;
  • точки крепления агрегатов, подвески;
  • усиливающие конструкцию элементы.

Остальные чертежи не так важны, как рамный чертеж, потому что они постоянно корректируются во время изготовления.

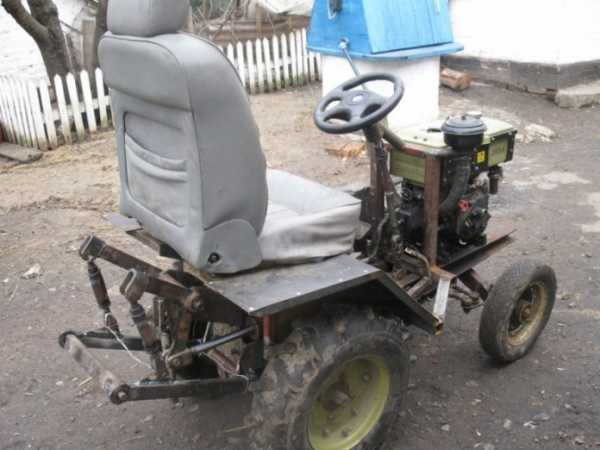

Как сделать самодельный минитрактор

Простейший вариант сделать мини трактор своими руками — это переделать бывший в употреблении мотоблок. В нем есть почти все необходимое для постройки:

  • двигатель;
  • сцепление;
  • коробка передач;
  • тракторные колеса с полуосями.

Раму от мотоблока можно использовать как фрагмент рамы минитрактора. Там имеются крепления для двигателя и коробки передач. Сборку нужно производить в следующей последовательности:

  1. Сварить из металлопроката раму со всеми крепежными узлами.
  2. Установить задний и передние мосты.
  3. Закрепить двигатель и элементы трансмиссии.
  4. Собрать рулевое управление.
  5. Закрепить топливный бак, водительское кресло, защитные кожухи.
  6. Сварить устройство для установки навесного оборудования.
  7. Провести электрооборудование и установить осветительные приборы.

В качестве основы можно взять мотокультиватор Крот. Для его переделки не требуется мощная рама. Достаточно квадратной трубы сечением 100 мм. С одной стороны крепится сам культиватор, а с другой устанавливается рулевое управление с педальным узлом. Тросы управления газом и сцеплением подключаются к педалям. В середине конструкции устанавливается сиденье для водителя. В задней части варится прицепное устройство.

Рама для самодельного минитрактора

Движение минитрактора происходит по бездорожью, поэтому силовым рамам свойственно испытывать нагрузки на кручение. Лучше всего для них подходит швеллер, уголок или труба квадратного сечения. Размер рамы будет зависеть от габаритов агрегатов и величины нагрузки.

Конструкция рамы представляет собой прямоугольник или трапецию. Для того чтобы увеличить маневренность трактора, делают переломную раму. Она состоит из двух прямоугольных половин. Та часть, на которой устанавливается двигатель, делается длиннее.

Чтобы увеличить прочность, на раму навариваются дополнительные перемычки, уменьшающие нагрузку от скручивания, а угловые части усиливаются косынками.

Двигатель

Самодельные трактора комплектуются автомобильными, мотоциклетными и многоцелевыми двигателями. Установка того или иного варианта зависит от необходимой мощности. В советское время популярными были чертырехтактные бензиновые двигатели ЗИД, УД 2, которые выдавали 4,5 — 9 лс, в зависимости от модели. Эти моторы были неприхотливы и имели моторесурс 3000 моточасов.

В данное время стали популярными двигатели китайского производителя Лифан. Их мощность варьируется в широком диапазоне от 2 до 27 лс. Моторы выпускаются с разным положением вала, что позволяет их устанавливать на раме в любом положении. Также имеется линейка дизельных двигателей, которые больше подходят тракторам. Для увеличения крутящего момента на некоторые модели установлен понижающий редуктор, катушка освещения и электростартер. Поэтому самодельный минитрактор с двигателем Лифан будет комфортным в эксплуатации.

Трансмиссия

Задача трансмиссии мини трактора самоделки заключается в том, чтобы передавать крутящий момент с двигателя к ведущим колесам, изменять скорость движения и обеспечивать реверс.

При движении на пониженной передаче двигатель от перегрева защищается дополнительной системой охлаждения. В зависимости от применяемого мотора и от колесной формулы схема трансмиссии может быть разной:

  1. Простая. Крутящий момент передается через ременное сцепление, которое установлено на КПП.
  2. Сложная. Чтобы передать крутящий момент, нужно использовать карданные валы.

Сложная схема часто применяется на самоделках с переломной рамой. Это трудоемкий вариант для самостоятельного изготовления. Для этого делается колесная формула 4х4 с раздаткой Нива.

Рулевое управление

Для изготовления рулевого управления применяются стандартные запчасти и механизмы автомобилей. Нагрузка на рулевое управление минитрактора меньше нагрузки на рулевое управление автомобиля, поэтому можно использовать детали, бывшие в употреблении. Для изготовления понадобятся:

  • руль;
  • рулевая колонка;
  • редуктор рулевого механизма;
  • рулевые тяги
  • рулевые наконечники.

При сборке все крепится стандартным образом как на автомобиле. Исключение составляют рулевые тяги, которые идут от сошки рулевого механизма и соединяются с рулевыми наконечниками. Их придется укоротить. Это связано с тем, что колея минитрактора меньше колеи автомобиля.

Для установки рулевой колонки и рулевого механизма на раме нужно приварить кронштейны креплений. Высота рулевого вала подбирается таким образом, чтобы руль доставал до уровня солнечного сплетения водителя.

Передний и задний мост

Мосты служат для передачи крутящего момента от карданного вала на ведущие колеса. Ширина колеи минитрактора составляет 700-1200 мм, поэтому стандартные мосты от автомобилей не подходят и нуждаются в доработке.

Для того чтобы сделать задний мост, берется мост от автомобиля Москвич или ВАЗ 2101 — ВАЗ 2107.

Для минитрактора редуктор заднего моста обязательно должен быть с дифференциалом.

Чтобы уменьшить колею, чулок заднего моста разрезается с обеих сторон от редуктора и уменьшается на разницу в ширине колеи. Полуоси, идущие внутри, обрезаются на такую же величину. Чтобы полуоси можно было соединить с фланцами, на них нарезаются шлицы. Или применяется другой подход: нарезается резьба на полуосях и на внутренней части фланцев, затем полуоси закручиваются во фланец, после чего места соединения завариваются.

Для того чтобы закрепить задний мост на раме, на корпус редуктора наваривается швеллер. Мост должен иметь подвижность относительно рамы. Для этого швеллер и рама закрепляются не жестко, а через две рулевые тяги.

Для заднеприводного мини трактора передний мост делается в виде балки. Для этого нужно:

  1. Подготовить поворотный кулак от Москвича или Жигулей в сборе с шаровыми опорами.
  2. Вырезать четыре пластины толщиной 5 мм. Высверлить в них отверстия под шаровые пальцы.
  3. Прикрутить пластины к шаровым опорам. Затем эти пластины сварить между собой при помощи уголков. По два уголка на один поворотный кулак.
  4. При помощи стальной трубы квадратного сечения 50х50 мм свариваем в общую конструкцию.
  5. Поворотные кулаки могут располагаться как на автомобиле, так и быть перевернутыми, если этого требует конструкция рулевого управления.

Для того чтобы передняя балка имела подвижность относительно рамы, ее нужно установить через шарнир. Подойдет карданная крестовина, ограниченная качанием в одной плоскости.

Колеса и тормоза

Поскольку для постройки минитрактора используются стандартные агрегаты от автомобилей, то у них можно позаимствовать тормозную систему.

В роли главного тормозного цилиндра можно использовать цилиндр от сцепления. Он меньше по размерам и его легче установить. Для эффективного торможения достаточно установки тормозов на одну ось. Если задний мост был взят от автомобиля, то все необходимое для подключения тормозов уже есть. Нужно лишь провести тормозные трубки от главного цилиндра к рабочим. Бачок для тормозной жидкости можно взять стандартный.

В качестве колес подходят автомобильные диски на 14 дюймов с одетыми на них тракторными покрышками.

Кабина для минитрактора

Чтобы создать защиту водителя от движущихся и вращающихся деталей, нужно установить защитные кожухи вокруг агрегатов и сделать кабину. Для этого сваривается на раме каркас из тонких стальных труб круглого или квадратного сечения. Он должен сформировать моторный отсек, который будет изолировать двигатель. Затем прикручиваются листы жести на этот каркас. Один лист необходимо закрепить на шарнирах, чтобы иметь доступ к мотору. Он будет капотом.

Хороший обзор на минитракторе обеспечивает кабина открытого типа. В ней устанавливается сиденье и элементы управления. Для защиты от дождя и снега можно сделать съемный навес.

Гидравлика

Гидравлическая система предназначена для управления навесным оборудованием. Она опускает плуг в начале борозды и поднимает его в конце. Также эта система управляет бульдозерным отвалом.

Установка гидропривода на минитрактор потребует следующих действий:

  1. Смонтировать гидронасос. Он приводится в действие от ременной передачи двигателя. В качестве насоса можно взять гидроусилитель руля от автомобиля либо шестеренчатый насос НШ-10. Он создает давление в масляной магистрали 160 атм.
  2. Подобрать гидроцилиндры для навесного оборудования и для отвала. Подойдут цилиндр от трактора МТЗ и привод рулевого управления от комбайна Нива. При выборе нужно руководствоваться диаметром поршня — чем он больше, тем большее усилие создаст шток цилиндра.
  3. Для управления системой потребуется гидравлический распределитель. Например, Р 80-3/4 222, который установлен на тракторах ЮМЗ, МТЗ. Его нужно поставить в моторный отсек, а рычаг управления вывести в кабину.
  4. Смонтировать гидроцилиндры, приводящие в действие оборудование. Для этого нужно дополнительно приварить кронштейны к раме. При установке кронштейнов надо помнить, что чем меньше угол между вектором приложения усилия и направлением движения механизма, тем мощнее должен быть гидроцилиндр.
  5. Подсоединить вал отбора мощности, в качестве которого подойдет шестеренчатый гидромотор ГМШ — 32. Редуктор гидромотора устанавливается в любом месте где подсоединяется оборудование, требующее ВОМ.

Использование предлагаемых деталей не является аксиомой, их можно заменить аналогами.

Минитрактор из муравья

Собрать простейший минитрактор можно из отжившего свой век грузового мотороллера Муравей. Его плюсом является тяговитый двигатель и наличие 4 скоростей. Привод на задние колеса можно оставить как на мотороллере, только заменить ступицы на автомобильные, для установки колес большего диаметра.

Управление рулем следует сделать как на автомобилях, при помощи балки и рулевой трапеции. Это позволит сильнее нагружать переднюю часть и сделает конструкцию более устойчивой.

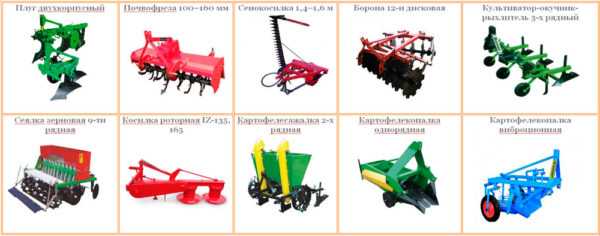

Навесное оборудование

Навеска на минитрактор позволяет проводить любые сельскохозяйственные работы:

  • вспашка;
  • посадка картофеля;
  • окучивание;
  • культивирование;
  • заготовка сена;
  • перевозка грузов.

Такое оборудование как плуг, окучник, тележка просты в изготовлении. Их можно сделать из подручных материалов. Однако их цена в магазинах также невысока.

Достоинства и недостатки

Самостоятельная постройка минитрактора имеет ряд преимуществ:

  1. Низкая себестоимость изготовления. Детали используются с отжившей свой срок техники.
  2. Взаимозаменяемые узлы и агрегаты. Можно как угодно экспериментировать с их установкой, добиваясь лучшей совместной работы.
  3. Нет необходимости обращаться в сервисный центр в случае поломки.
  4. Прицепное устройство можно адаптировать под любое оборудование.
  5. Приобретение ценного опыта.

Недостатки самостоятельного изготовления:

  1. Сложно сделать минитрактор своими руками, не имея квалификации.
  2. Трудно подобрать некоторые узлы, например детали для сборки гидравлической системы.
  3. Временные затраты. Чтобы добиться приемлемой работы, придется затратить немало времени на настройку работы навесного оборудования.

Цена и отзывы владельцев

Цена строительства самодельного минитрактора своими руками сопоставима с ценой мотоблока, которые чаще переделывают в минитрактор. Дополнительно покупается металлопрокат для изготовления рамы и передней балки. Запчасти от автомобилей приобретаются на авторазборках за треть цены. Поэтому стоимость самоделки в 4-5 раз меньше стоимости заводского изделия.

Полезные советы

Сделать с первого раза полноценный трактор 4х4 не у каждого хватит квалификации, но соорудить адаптер к мотоблоку и использовать его как мини трактор по силам любому.

Определите, какие детали и агрегаты есть в наличии, а какие легко достать. Обдумайте конструкцию исходя из практических соображений. Некоторые узлы требуют токарных и фрезерных работ. Подумайте, есть ли возможность их выполнить.

Оцените свои временные ресурсы. Процесс творения непредсказуем, поэтому неизвестно, сколько времени он займет.

specmahina.ru

Минитрактор своими руками: чертежи, схемы, порядок работ

Во всех домашних или небольших фермерских хозяйствах приходится использовать много ручного труда. Снизить его долю помогает собранный минитрактор своими руками. Задействовать его можно для различных целей, включая уборку сена, обработку грунта, перевозку урожая или удобрений. Выполнять подобные операции без средств механизации в домашних условиях оказывается проблематично.

Крупные аграрные компании решают вопрос покупкой зарубежной или отечественной сельхозтехники. Мелким хозяйствам для минитрактора выделить нужную сумму не всегда удается, поэтому приходится придумывать и реализовывать самодельные разработки. Для домашнего хозяйства своими руками вся сборка осуществляется из подручных материалов. При необходимости определенные силовые узлы делаются более мощными, а также изделие задумывается максимально ремонтопригодным с универсальным набором запчастей и расходников.

Плюсы и минусы самодельного минитрактора

Широкую популярность данному типу техники обеспечивают преимущества:

  • Комфортная эксплуатация в ограниченных условиях небольшого пространства. Для самодельного минитрактора оптимальными являются поля менее 2-3 га. Более крупные площади обрабатываются более габаритной и мощной техникой.
  • Не на всех участках оказывается эффективным ручное вскапывание. Это относится к каменистой или твердой фактуре грунта. При этом ручной труд окажется существенно тяжелее. Уместнее применять в подобных обстоятельствах мини трактор для домашнего хозяйства, который за считанные минуты при наличии соответствующего навесного оборудования выполнит поставленную задачу.
  • Сделать минитрактор своими руками зачастую окажется дешевле, особенно когда имеется в наличии силовая установка от другой техники. Смастерить остальные узлы можно своими руками, чертежи в таком случае будут уникальными.
  • Широкие возможности по реконструкции, перестройке, доработке и ремонту. Так как самому сделать минитрактор придется из подручных средств, то заранее в схемы можно закладывать перспективу переоборудования.
  • Самоделка будет иметь небольшой вес, что не создаст излишней нагрузки на почву. Это делает ее безопасной для эксплуатации даже при уходе за урожаем в процессе культивации, окучивания или при уборке.

При всех позитивных факторах тем, кто решил сделать мини трактор своими руками, необходимо знать о будущих минусах. Большинство запчастей будет уникальным, поэтому иногда могут возникать трудности с поисками аналогов. Об этой практике стоит позаботиться заранее.

Также владельцам данной техники запрещено будет ездить по дорогам общего пользования. Чтобы исправить это, придется пройти длительный путь регистрации своего транспортного средства. В противном случае его до пашни или в сад придется перевозить не своим ходом, а на прицепе. За езду на самоделке по обычной трассе можно получить штраф.

ВИДЕО: Сколько стоит сделать минитрактор своими руками

Как сделать минитрактор своими руками

Чтобы правильно реализовать план по конструированию, необходимо иметь реальные чертежи и размеры будущих элементов и узлов.

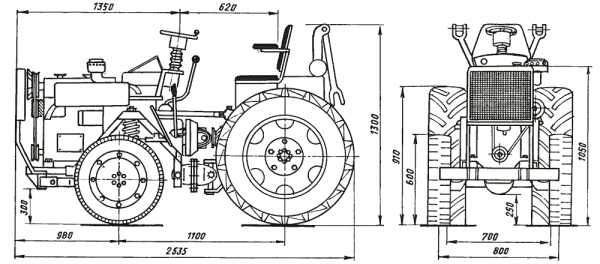

Чертеж агрегата с указанием размеров

Важно подготовить следующие основные модули:

  • силовая установка оптимальной мощности;
  • трансмиссия для передачи усилия от двигателя к колесам;
  • база в виде рамной конструкции;
  • рулевое управление;
  • место для водителя.

Если в наличии имеется не весь набор, то стоит поискать недостающие части на автомобильных разборках или в точках утилизации автотранспорта. Также кое-что легко подобрать на СТО.

Собираем самостоятельно раму

База сваривается зачастую из швеллера либо двутавра. Подбирают их из интервала от №5 до №9. Система окажется весьма прочной. Чаще всего готовится для ломающейся рамы применяют две полурамы, которые соединяются между собой подвижными шарнирными соединениями в виде частей карданных валов от грузовика.

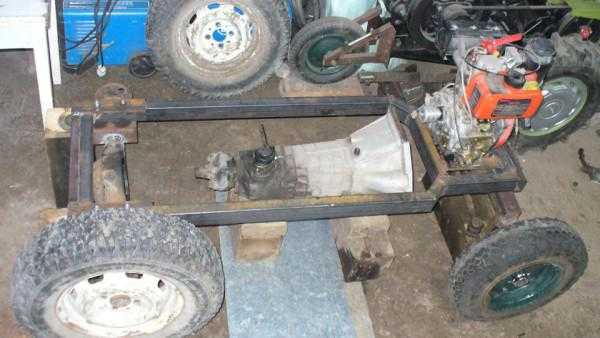

Рама для будущей переломки из швеллера

Также рама может быть цельной, собранной из двух лонжеронов и травесов. Поперечина изготавливается из швеллера №10. Когда используется труд помощников, то предпочтительней иметь в наличии чертеж, чтобы получить желаемый результат.

Подготовка двигателя

Перед тем, как собрать минитрактор своими руками, стоит позаботиться о моторе. Достаточным считается движок с мощностью порядка 40 л.с. Под этот критерий подпадают силовые установки УД-2, М-67, УД-4, МТ-9. Также не редкостью являются сборки на основе блоков цилиндров от старенького ВАЗа или АЗЛК.

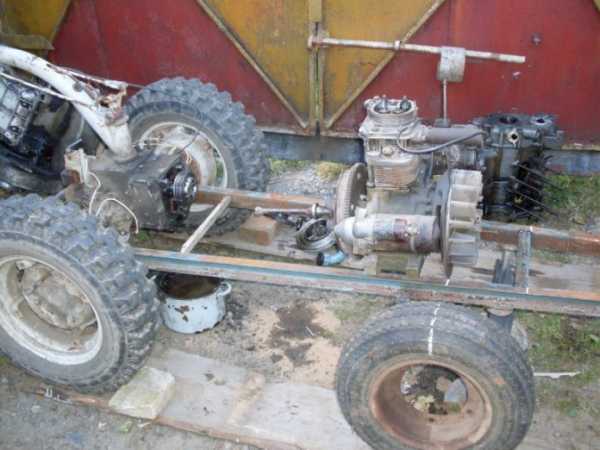

Можно использовать двигатель б/у от Жигулей или Москвича

Мастера для ведения домашнего хозяйства стремятся создать полноприводные модели. Собрать такие машины с колесной формулой 4х4 рекомендуем на базе мотора М67. При этом необходимо обеспечить увеличение в трансмиссии передаточного числа. Если же этого не сделать, то мотору будет недоставать крутящего момента. Важно в этой ситуации сформировать дополнительную систему охлаждения.

Очень удобно делать трактор из мотоблока. В этом случае уже готовы силовой агрегат, передний мост, тормоза, КПП, рама и система рулевого управления.

В традиционной компоновке мотор располагается впереди, непосредственно над передней осью продольно. Через сцепление к нему монтируется КПП. Далее по схеме идет раздатка и ведущий мост. Соединение элементов в такой схеме осуществляется посредством муфт или нескольких карданов.

Иногда удобнее расположить мотор на раме, подложив под него деревянные доски. Таким способом удастся подобрать оптимальное положение для него. При необходимости изготавливаются кронштейны для удобной фиксации блока цилиндров.

Важно соблюдать развесовку, чтобы не получить быстроопрокидываемую систему. Опытные специалисты рекомендуют разносить массу по осям в соотношении 60% на ведущий мост и 40% на ведомые (управляемые) колеса.

Трансмиссия и задний мост

Наиболее выносливой и недорогой КПП является коробка от советских грузовиков ГАЗ-53. От них или от ГАЗ-52 используют систему сцепления. При креплении на раме стоит позаботиться о дополнительной подгонке узлов между собой. Встречаются домашние модели с комплектующими от УАЗа. Их силовые параметры поддерживают высокий уровень надежности.

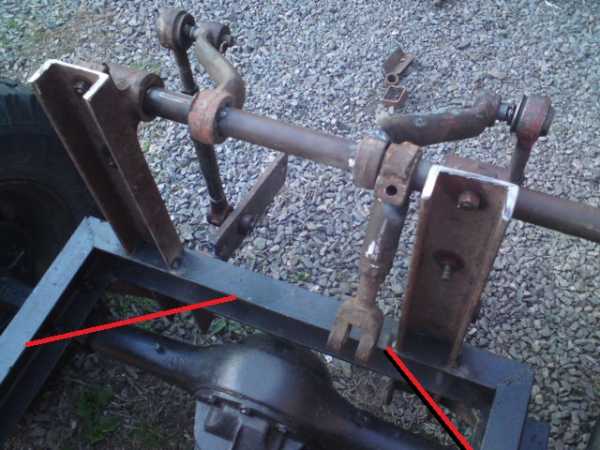

Пример сварной навески

Синхронизировать сцепление и мотор удастся через собранный новый корпус (корзину). Потребуется обрезать заднюю плоскость у маховика силовой установки. Также нужно будет высверлить дополнительное центральное отверстие.

В качестве заднего моста мини трактора берется готовый узел от легковушки или грузовика. Важно подогнать в такой ситуации по габаритам полуоси. Для колесной схемы 4х2, где одна из осей не является ведущей, подобрать передние полуоси будет проще.

Руль и колеса

Так как сделать самодельный минитрактор предполагается для силовых нагрузок, то важно выбирать в схему рулевое управление с гидроцилиндром. В домашних условиях не удастся смастерить такой гидравлический прибор, поэтому его можно подобрать на разборках авто или сельхозтехники. Рулевую трапецию также позаимствуем.

В качестве сидения можно использовать любой подходящий предмет — сидение из автомобиля, кресло, даже табуретка будет кстати, если ее правильно закрепить

Колеса для самоделки нужно выбирать радиусом более 13 дюймов. Они подойдут на технику, предназначенную для транспортировки грузов. Если предполагается выполнение сельскохозяйственных работ, то стоит отдавать предпочтение радиусу из интервала 18-24 дюйма.

Опорными цапфами служат вилки от советских грузовых карданов. Пару вилок варим к балке либо напрямую к раме при соблюдении соосности. Остальные привариваем к поворотным кулакам.

ВИДЕО: Интересные идеи по сборке самодельного трактора и навесного оборудования

nagdak.ru

размеры в бесплатном свежем видео

Сельскохозяйственная сфера включает в себя большое количество работ, но основным, все таки, является обработка земельных владений. Это неудивительно, ведь созревание будущего урожая напрямую зависит от того, насколько хорошо вспахана и удобрена земля.

С этим комплексом работ прекрасно справляется минитрактор – технический агрегат, имеющий достаточно компактные габариты, при этом отличаясь достаточно высокой мощностью. Применяются данные агрегаты повсеместно – и в частном хозяйстве, и в крупных фермерских хозяйствах и агропромышленных комплексах.

Если в последних, в основном, используют различные модели от российских , либо зарубежных компаний, то на бытовом уровне, чаще всего, встречаются минитрактора, изготовленные из подручных средств. Конечно, нужны определенные навыки, чтобы сборка самодельного минитрактора прошла успешно, ведь это довольно непростое дело.

Однако, учитывая тот факт, что затраты на изготовление будут куда меньшими, чем за покупку магазинного варианта, многие уже задумываются о самостоятельном конструировании минитрактора.

Области применения

В зависимости от того, что будет взято за основу будущего самодельного минитрактора, выделяют несколько разновидностей подобных устройств, а также те виды работ, которые они способны выполнить:

  • Если взят достаточно мощный двигатель (например, от старого «Жигули»), то такой агрегат может осуществлять практически весь комплекс работ, характерных для сельской местности. Речь идет о вспахивании земельных угодий, окучивание, избавление почвы от сорняков, формирование грядок, посадки картофеля с помощью картофелесажалки и т.д. На фото двигатель:

Двигатель от Жигули

  • Если предусмотреть к ним дополнительное оборудование, то такие устройства могут скашивать траву для заготовки сена, расчищать снег (см. тут) и подметать тротуары. Такие минитракторы способны обрабатывать территорию, площадь которой составляет не менее 6 гектаров.
  • Второй тип самодельных минитракторов изготовлен на базе относительно мощного двигателя(см. тут), который идентичен мощности мотоблока (даже китайского производства). Такие агрегаты способны обрабатывать территорию площадью в 2 гектара, осуществляя практически тот же перечень работ.
  • Единственное, мощности самодельного минитрактора не хватит для вспашки сложных участков земли и транспортировке больших грузов.
  • Последний тип самодельных минитракторов представляет собой устройство для орошения заранее обработанной почвы различными удобрениями, а также опрыскиванием химикатов от вредителей.

Как мы видим, эффективность самодельных минитракторов в работе довольно различна, в зависимости от силовой мощности используемого двигателя.

В принципе, по области применения, самодельный вариант практически ничем не отличается от купленного в магазине.

Как и у него, основной заботой для такого агрегата является работа на земельном участке, где осуществляется вспахивание и культивирование почвы.

Если вас интересуют бензопилы Хускварна, то на нашем сайте вы найдете много информации об этом инструменте. Инструкция по эксплуатации – в этой статье.

Перед начал использования бензопилы, обязательно ознакомьтесь с особенностями настройки и регулировки бензопил марки Хускварна в этой.

Если же поломка случилась, то о причинах неисправностей и способах их починки вы сможете узнать тут.

Преимущества и недостатки

Безусловно, рабочие показатели фирменного минитрактора значительно выше, чем у самодельных аналогов. Но никто и не пытался доказать, что самодельные агрегаты сопоставимы в своих технических данных с покупными вариантами.

Преимущества

Изначально подразумевалось, что минитракторы, сделанные своими руками, будут использоваться на довольно небольших площадях, где их рабочей мощности будет достаточно. Именно поэтому, использование самодельных агрегатов на бытовом уровне становится все более целесообразным.

К прочим преимуществам таких минитракторов относят:

  • Довольно неплохие показатели качества вспахивания земельных угодий. При этом, они во многом сопоставимы с глубиной проникновения, которые показывают минитракторы, приобретенные в магазинах.
  • Достаточно простая эксплуатация подобных устройств, не требующая особых знаний и умений.
  • Изготовление самодельного агрегата будет куда более дешевым вариантом, чем покупка нового минитрактора.
  • Более упрощенный ремонт, ведь вы сами изготавливаете минитрактор из доступных деталей, которые потом можно без труда достать.
  • Возможность внесения изменений в конфигурацию устройства, добавляя что-то новое. В покупных минитракторах это недопустимо, ведь можно полностью вывести агрегат из строя.

Недостатки

Однако, не стоит думать, что изготовление минитрактора в домашних условиях является безоговорочно выгодным предприятием. У данного способа есть и свои недостатки:

  • Достаточно кропотливый процесс сборки, ведь это требует наличия определенных технических знаний, а также умения работать со сварочным аппаратом и т.д. Иными словами, изготовление минитрактора своими руками подойдет далеко не каждому.
  • Поиск нужных запчастей и деталей также является дополнительной сложностью в данном вопросе.

Как мы видим, преимуществ все-таки больше, что говорит о верном принятии решения – изготавливать самодельные минитрактора своими руками. Наверно главным плюсом является хорошая экономия средств, ведь вопрос цены становится определяющим в последнее время.

Особенности в эксплуатации

Производя различные работы на самодельном минитракторе, важно понимать тот факт, что это агрегат любительского уровня, поэтому не стоит ставить перед ним очень сложные задачи.

Большое значение имеет двигатель, который вы используете в конструкции. Зачастую, это уже не новый мотор, взятый от старого автомобиля, либо приобретенный «с рук». Подобные двигатели, в основном, не имеют внутреннего регулирования количества оборотов при разной нагрузке.

Особенности в эксплуатации

Поэтому, приходится иногда отпускать педаль газа, чтобы мотор не перегревался от усилий.

Кроме того, существует определенная рекомендация по заводу двигателя при стабильно низких температурах (до -250C):

  • отжать сцепление;
  • нажать на педаль газа до упора;
  • крутить стартером на протяжении 7-10 секунд, после чего мотор должен завестись.

Делая такие нехитрые манипуляции, можно добиться того, что двигатель будет запускаться без каких-либо проблем, в течение дня. Стоит также помнить, что в зимнее время повышается расход горючего, практически на 30%. Этот факт нужно иметь в виду, планируя продолжительные работы на морозе, например, при вывозке дров из леса.

Лучше всего запастись лишней канистрой, чем застрять среди сугробов, вдали от людей.

Примеры сборки

Сборка самодельного минитрактора может осуществляться разными способами, поэтому нет какой-то определенной методики, а также параметров, следовать которым нужно неукоснительно.

Нет, конструирование минитрактора своими руками – это довольно свободное занятие, где можно подключить свою фантазию и собственные наработки.

Конструирование рамы

Однако, будет не лишним описать пару способов, чтобы картина более наглядной.

Вообще, порядок действий примерно следующий:

  • На первоначальном этапе происходит конструирование рамы будущего самодельного минитрактора. Сваривают её из металлического швеллера. Как правило, берут №5, либо №9. Из данного материала изготавливаются две полурамы, которые соединены между собой карданными валами, используемые в большегрузных автомобилях.
  • Конструкцию можно сделать и из цельной рамы. Для этого нужно взять два лонжерона (правая и левая часть рамы), а также два траверса (зад и перед рамы). В данном случае, швеллер номер 10 будет использован для изготовления лонжеронов, а номер 12 и 16 – для изготовления траверсов.
  • Поперек устанавливается металлический стержень.
  • Далее на раму устанавливается двигатель. Выбор мотора лежит полностью на том человека, который задумал самостоятельную сборку агрегата. Часто, для этих целей используют двигатели УД-2, МТ-9 и т.д. Взять двигатель можно и от обычного мотоцикла советского производства.
  • Коробку передач нужно разместить на раме таким образом, чтобы она была развернута к человеку, управляющему минитрактором. Кстати, для этих целей прекрасно подойдет коробка, взятая из старого ГАЗ-53.
  • В качестве руля можно использовать рулевое управление, установленные на старых машинах.
  • К задней части рамы нужно приварить фаркоп, который позволит присоединять дополнительное навесное оборудование.

Фаркоп

  • Колеса нужно подбирать в зависимости от того типа работ, которые вы хотите выполнять на самодельном агрегате. Для вспахивания почвы, размеры колес должны быть не менее 24 дюймов в диаметре. Для обычной перевозки грузов достаточно и 15 дюймов.

На завершающем этапе производится регулировка всех рабочих узлов, натяжка ремней и т.д. Конечно, инструкция довольно схематична, но в сети можно найти самое свежее видео бесплатно, где минитрактора своими руками изготавливают различные мастера, давая точные советы, а также весь процесс наглядно.

Подробнее о самодельном минитракторе смотрите на видео:

Отдельного упоминания заслуживает изготовление минитрактора из мотоблока. При этом, нет принципиальной разницы, какой именно агрегат использовать, ведь их конструкция практически идентична. Рассмотрим приблизительный алгоритм наших действий:

  • Начинать мы также будем с изготовления рамы. При этом, мы всего лишь дополняем ту часть конструкции, которая будет расположена над второй парой колес, ведь передняя часть будет нашим мотоблоком.
  • Строгих рекомендаций в диаметре металлических труб, используемых для изготовления рамы, нет. Все составные часты разрезаются болгаркой, а затем свариваются между собой, формирую заднюю часть рамы. Посередине можно добавить дополнительный брус из металла, чтобы конструкция была более надежной.
  • Сзади приваривается фаркоп, обеспечивающий работу с прицепом и прочим навесным оборудованием.

Минитрактор из мотоблока

  • Для передних колес можно приобрести ступицы. Крепится они будут к металлической трубе, подходящей по ширине к передней части минитрактора.
  • В центре нужно просверлить отверстие сквозного типа, через которое осуществляется крепление к раме. Редуктор червячного типа, в данном случае, будет соединять тягу от руля и раму.
  • Далее нужно установить заднюю ось. Делается это на подшипники, которые установлены во втулки. Далее устанавливается шкив, обеспечивающий подачу работы от используемого мотора.
  • Колеса можно подобрать от старых автомобилей, либо от тех же мотоблоков.
  • На заключительном этапе производится установка тормозной системы, а также регулировка всех рабочих узлов.

Стоит помнить, что в случае выезда на проезжую часть данного самодельного устройства, вас могут остановить сотрудники дорожной инспекции на наличие у вас прав на управление данным транспортным средством.

Поэтому, если вы планируете выезжать на самодельном минитракторе на проезжую часть, нужно позаботиться о получении водительских прав в ГИБДД.

Заключение

Минитрактора самодельного типа представляют собой довольно интересное сооружение. При этом, встретить два одинаковых агрегата попросту нереально, ведь в процессе сборки каждый добавляет что-нибудь свое.

Ведь для мужчины сам факт, что он что-то делает своими руками, уже является своеобразным хобби, удовлетворение от результатов которого куда сильнее, чем от простой покупки готового минитрактора, либо иного агрегата.

Если же вы захотите купить готовый минитратор, то присмотритесь к моделям белорусского производства.

Возможно интересным станет прополка картофеля мотоблоком.

Также рекомендуем ознакомиться со статьей про обзор мотоблоков.

machinspec.com

Китайские минитрактора — на что обратить внимание, размеры и вес

Минитракторы давно уже успели стать отличными помощниками во многих хозяйствах. Частники любят пахать ими землю и производить последующую ее обработку: так тратится гораздо меньше времени, нежели это производилось бы вручную.

Минитракторы способны по-настоящему выручить человека, которому требуется произвести одну из следующих операций:

  • Вспахать или взборонить почву на своем поле.
  • Посеять культуру.
  • Собрать урожай.
  • Окучить картофель.

Кроме всего этого, китайские мини трактора легко способны стать помощниками в решении задач домашнего хозяйства и коммунальных вопросов.

Техника, доступная каждому

Существует мнение о том, что минитрактор – это приобретение, недоступное для среднестатистического владельца загородного участка. На самом деле это мнение ошибочно, поскольку китайский минитрактор по карману любому человеку, который смог заработать достаточно денег для постройки загородного дома или покупки, к примеру, машины. Такие минитракторы применяются на современных частных сельских хозяйствах, их используют небольшие аграрные предприятия. Но немногие знают, как именно купить подходящий трактор китайского производства.

Разумеется, минитракторы могут быть разные и выполнять различные задачи. Вам следует отчетливо представлять себе, какие задачи вы будете ставить перед машиной, которую собираетесь купить. В зависимости от ваших требований, нужно обращать внимание на следующие детали.

Все внимание двигателю

Именно от его мощности зависит, какое по размеру пространство поля вы сможете обработать минитрактором. А еще от того, насколько мощный двигатель, будет зависеть, какие навесное оборудование ваш минитрактор из Китая сможет потянуть за собой. Еще при покупке нужно уточнить, есть ли у двигателя выбранной вами модели возможность электростарта. Или же вам придется вдоволь намучиться с ручным запуском. Электростартёр рекомендован для владельцев тракторов в средней полосе, так как он помогает проще завести мотор в зимние холода.

Несколько слов о колесах

Выбор тут очень простой: полноприводный минитрактор для домашнего хозяйства или заднеприводный. Если вы собираетесь работать в затруднительных условиях, например, в болотистой местности, на глинистой почве либо на склонах, тогда без сомнений берите полноприводную машину. Если у вас обычная земля и нет никаких взгорий на участке, то хватит трактора с задним приводом.

Колея и ВОМ

ВОМ – это вал отбора мощности. Именно он будет отвечать за приведение в действия всей навесной техники. Таким образом, мини трактор Китай для которого – страна производства, будет превращаться в сельскохозяйственное орудие труда. Запчасти для китайских минитракторов сегодня представлены на рынке в широком ассортименте, так что о ремонтопригодности можно не переживать. Что же касается колеи, то мы вам искренне рекомендуем приобретать трактор с возможностью регулировать ее ширину. В этом случае вы сможете подстроить размах колеи под ширину высадки ваших огородных культур, а не высчитывать эту самую ширину рядов, опираясь на нерегулируемую рабочую ширину трактора.

Уровень ремонтопригодности

Ремонтопригодность рабочей машины это всегда очень важный момент. Не стоит забывать о том, что шины, запчасти для двигателя и иные расходники должны стоить приемлемых для вас денег и быть доступны во многих магазинах либо должны быстро приезжать по заказу. Любая техника ломается, даже несмотря на то, что китайские дизельные двигатели демонстрируют отличные показатели долговечной работы. Ремонт все равно понадобится, рано или поздно и лучше, чтобы вы были к нему готовы.

Размеры и вес

Все, кто немного разбирается в садовой технике, знают, что чем тяжелее агрегат, тем лучше он сцепляется с почвой. К тому же, чем больше масса, тем большее количество навесов минитрактор способен за собой потянуть. Но в то же время, подбирая для себя машину больших габаритов, стоит быть реалистом и представлять, насколько вам удобно будет с ней обращаться. Удобно ли будет ее хранить во внерабочее время, поместится ли такой минитрактор в гараже.

Кроме прочего, важна информация о количестве передач минитрактора, о том, какая на борту тормозная система, о том, как именно крепится навесное оборудование. Комплексно оценив все эти характеристики, вы сможете подобрать для себя оптимальный вариант машины.

sadovij-pomoshnik.ru

Собираем минитрактор переломка своими руками: чертежи, размеры, порядок работ

Среди всего разнообразия сельскохозяйственных агрегатов для обработки полей и больших участков самым популярным является минитрактор. Благодаря такому универсалу стало в разы проще обрабатывать почву, собирать и перевозить для хранения урожай, высаживать отдельные культуры. Оператору требуется только управлять устройством, оснащать его дополнительными приспособлениями и следить за выполнением работы.

Фабричные модели стоят достаточно дорого, поэтому большинство домашних мастеров делают минитрактор своими руками. Разберем подробнее, что для этого нужно и в каком порядке проводить сборку.

Схемы и основные детали

Если мастер нередко занимался самостоятельным изготовлением подобного оборудования, у него не возникнет проблем с созданием чертежа самодельного минитрактора для домашнего хозяйства. Но если такая задача появилась впервые, можно воспользоваться готовыми схемами из интернета.

Чертеж самодельного трактора

Схема с указанием размеров и комплектации

Для стабильной работы техники в чертеже должны присутствовать основные механические узлы:

  • силовой агрегат;
  • трансмиссия;
  • рулевое управление;
  • рама.

Помимо данных элементов еще потребуются крепежные детали, электропроводка и другие изделия. Найти необходимые механические узлы можно дома в старой технике, в объявлениях, магазинах и интернете. Не обязательно для того, как сделать самодельный минитрактор применять новые детали, их можно заменить на бывшие в использовании, купленные на барахолке.

ВИДЕО: Собираем машину из запорожца с двигателем от муравья

Изготавливаем основу

В качестве основы для минитрактора своими руками нужно сделать раму. На ней будут фиксироваться все составляющие детали, силовые установки и колесная база. Поэтому данный элемент должен состоять из прочного материала.

Самодельная рама из швеллера

Прежде как сделать трактор своими руками нужно подготовить металлические швеллера с номером 5 и 9. Текстура материала, из которого изготовлены элементы, обладает большой прочностью на изгиб. От швеллеров отрезаются части необходимого размера для изготовления двух полурам. Данные составляющие фиксируются между собой шарниром. Также в качестве крепления можно использовать карданный вал от грузового транспорта.

Навеска используется для соединения с дополнительным оборудованием

В случае, если мастер хочет создать цельную раму, ему необходимо подготовить 2 лонжерона и 2 траверса. Первые производятся из швеллеров десяток, траверсы – из шестнадцатого и двенадцатого швеллера. Вместо поперечной балки в мини тракторе для домашнего хозяйства используется металлическая труба.

Силовой агрегат

Собранные своими руками самодельные минитрактора можно оснастить любым мотором с подходящей мощностью. Наиболее оптимальным вариантом является силовой агрегат, выдающий 40 л. с. Можно использовать двигатель М64, МТ9, УД2 или УД4. Также в самодельные трактора монтируют моторы со старых автомобилей в виде Жигулей или Москвича.

Есть возможность — установите движок Москвича. Мощности в 30-40 лошадей вполне хватит для обработки участка

Если схема по сборке минитрактора разработана по формуле 4*4, в модификации М67 нужно повысить передаточные объем трансмиссии. В обратном случае двигателя не хватит для обеспечения усилием ходовой части. Здесь также может потребоваться установка охладительной системы.

Трансмиссия

В задаче, как собрать трактор, немаловажное значение имеет трансмиссия. Коробку передач с ВОМ можно взять в авто ГАЗ53, а механизм сцепления в ГАЗ52. Но данные установки в естественном виде могут не подойти, здесь потребуется модернизация.

Чтобы синхронизировать сцепление с силовым агрегатом, нужно приварить новую корзину и подогнать ее под нужные габариты. Также требуется уменьшить длину задней плоскости маховика и создать в центральной части отверстие. Операция проводится посредством токарного оборудования.

Рулевая установка

Рулевой узел для мини трактора сделать нужно с учетом установки гидравлического цилиндра, чтобы агрегат был более управляемый. Создать гидравлическую схему минитрактора без специальной техники нельзя, поэтому механизм требуется взять из любого аграрного оборудования. Здесь также понадобится монтаж насосной системы для циркуляции масла.

Сидение и рулевая тяга

Задний мост

Собранный в домашних условия самодельный трактор оснащают задним мостом. Для этого разрешается брать узел с любого авто. Но перед установкой требуется укоротить длину полуоси посредством работы с токарным прибором.

Задний мост в самодельном минитракторе не является ведущим, поэтому в качестве данного элемента можно использовать любой узел, но с нужными габаритами.

Ходовая часть

Прежде чем собрать минитрактор требуется подобрать для его ходовой части колеса. Они должны иметь радиус не менее 13 дюймов. Наиболее оптимальным размером является 15-16 дюймов, этого достаточно будет для перевозки грузов.

Покрышки колес должны иметь грунтозацепы. Это увеличивает маневренность, снижает нагрузку на ходовую часть и облегчает процесс управления

Но в случае, если технику планируется применять своими руками для домашнего хозяйства, полевых и других аграрных работ, то лучше отдать предпочтение колесам с радиусам 18-23 дюймов.

Рекомендации специалистов

Построить минитрактор своими руками по обучающим фото и готовой схеме достаточно просто. Но чтобы устройство максимально эффективно выполняло функции по предназначению, его следует создавать с учетом рекомендаций опытных мастеров.

При выполнении полевых работ минитрактор должен производить 2000 об./мин. при скоростном режиме в 3 км/ч. Для получения данных характеристик требуется правильно настроить трансмиссионную систему.

В случае, если трактор делался по схеме 4*4, на каждом колесе должен присутствовать отдельный редуктор. Обороты будут задаваться 4-секционным гидравлическим распределителем. При таком раскладе исключается необходимость в установке карданного вала и дифференциала задней оси. Здесь за управление колесной установкой будут отвечать только гидравлические приборы. Данные элементы не обязательно покупать в новом виде, разрешается использовать из трактора МТЗ80.

Что касается водительского сиденья, его устанавливают на приваренные к раме стальные уголки или на трубу квадрат. В более продуманных самоделках мастера ставят стальные амортизаторы, которые можно фиксировать тягой. Это снижает колебание во время работы и в целом увеличивает комфорт.

В качестве сидения может использоваться даже табуретка, главное — прочно ее установить

Завершающим, но не обязательным этапом будет кабина. Ее обычно делают из листовой стали или оцинковки. Нужна она или нет – решать только вам, но иногда приходится работать и под проливным дождем, соответственно, лучше пусть кабина будет.

Резюмируя вышеизложенное, становится понятным, что сделать мини трактор своими силами несложно и недорого. При правильно разработанной схеме получится производительный универсальный агрегат, упрощающий обработку почвы, посадку огородных культур, сбор урожая и транспортировку груза.

ВИДЕО: Как собрать минитрактор своими руками

www.portalteplic.ru

Минитрактор «Булат-120»: отзывы владельцев

Маленький помощник!

Производителем минитрактора «Булат-120» является китайская компания Jinma. Его основным прототипом стал SunRise — мотоблок того же производителя. «Булат-120», превратившийся в миниатюрный трактор, и превзошедший аналог по всем техническим и эксплуатационным возможностям и конструктивным особенностям стал востребован на российских просторах и используется в фермерских хозяйствах и на дачных участках. Мощностные показатели изначально стали для разработчиков этой компактной машины приоритетом. Об этом свидетельствует возможность выполнения поистине колоссальных задач.

С помощью минитрактора «Булат-120» можно пахать, сеять, боронить, окучивать растения, сажать и копать картофель, косить траву, транспортировать грузы, чистить и убирать территорию. Низкая стоимость и высокие эксплуатационные показатели обеспечивают постоянно растущую популярность этого вида техники в России и странах бывшего СНГ. Минитрактор «Булат-120» даже не стоит сравнивать с мотоблоком, потому что, несмотря на такие же небольшие габариты, его функциональные возможности гораздо шире, да и в использовании трактор намного практичнее. Высокая маневренность, присущая «Булату-120», является дополнительным плюсом при работе на дачном участке. Минитрактор в обязательном порядке проходит сертификацию и готов к работе сразу же после приобретения и доставки в фермерское хозяйство.

История создания

Звучное название «Булат-120» получил от китайского производителя, компании Mahindra Yueda Tractor Company Ltd (Jinma), выпускающей этот минитрактор для российского рынка с 2013 года. Исходя из отзывов собственников, работа этого маленького помощника достаточно эффективна, модель универсальна и обещает быструю окупаемость. Главный офис компании Jinma расположен в городе Яньчэн китайской восточной провинции Цзянсу, находящейся на побережье Желтого моря и являющейся одной из самых экономически развитых территорий, где выпускается индустриальная и аграрная продукция. Это совместное предприятие, входящее в число самых крупных и известных предприятий Китая.

Обратимся к истории. Jinma создана  китайской компанией Jiangsu Yueda Group Co.,Ltd, включающей группу предприятий, специализирующихся в различных отраслях (текстильная промышленность и др.), также находящейся в городе Яньчэн, и индийского машиностроительного концерна Mahindra & Mahindra Ltd (M&M). M&M является транснациональной компанией. Основана компания в 1945 году и с тех пор непрерывно развивается. Mahindra & Mahindra Ltd является одним из ведущих производителей тракторов в мире, а в Индии входит в десятку крупнейших промышленных компаний.

Технические характеристики

Модель минитрактора «Булат-120» в линейке китайского производителя Jinma является наименее мощной, в связи с чем используется заднеприводная система. Полноприводный вариант не предусматривается.

Среди основных технических показателей следует отметить:

  • Одноцилиндровый четырехтактный дизельный двигатель R195NDL или К195ХОТ мощностью 8,83 кВт или 12 л. с.
  • Расход топлива по удельному показателю в пределах 188 гр/кВт*час.
  • Частота вращающегося по часовой стрелке коленвала двигателя — 2300 об/мин.
  • Номинальная скорость — 1,68—17,08 км/час вперед и 1,29—2,22 км/час назад.
  • Максимальная скорость — 22,78 км/час вперед и 6,97 км/час назад.
  • Топливный бак объемом 5,5 л.
  • Конструктивная минимальная масса — 400 кг.
  • Имеет колесную формулу 4✕2 при размере шин передних облегченных колес — 4.00–8, задних с елочным протектором — 5.00–12.
  • Механическая восьмиступенчатая коробка передач.
  • Запуск двигателя от электростартера, работающего от аккумуляторной батареи, с возможностью ручного запуска в экстренных случаях.
  • Обладает двухсторонней барабанной тормозной системой с ножным приводом.
  • Водяная охлаждающая система.
  • Масляная система под давлением.
  • Небольшие габаритные размеры, длина✕ширина✕высота — 2140✕905✕1175 мм.
  • Водительское сиденье с возможностью горизонтальной регулировки положения.
  • Рулевое управление с червячным механизмом позволяет осуществлять управление трактором с небольшим физическим усилием.
  • Гидросистема, обеспечивающая агрегатирование навесного и прицепного оборудования.

Основным отличием минитрактора от мотоблока является возможность обрабатывать земельный участок с использованием за счет гидросистемы различного навесного оборудования, расположившись при этом на удобном сиденье. Применение горизонтальной клиноременной передачи позволило значительно упростить и удешевить конструкцию «Булата-120». При работе с прицепным оборудованием можно перевозить грузы весом до 1 тыс. кг на расстояния до 20 км. В комплекте к минитрактору обычно идет почвофреза и навесной плуг.

Габаритно-массовые показатели

За счет малых габаритов «Булат-120» без проблем поместится в любом гараже. Хорошая маневренность позволяет использовать минитрактор на любых сколь угодно малых площадках.

Наименование параметраЗначение
Длина, мм2140
Ширина, мм905
Высота, мм1175
Вес, кг410
Клиренс, мм180



Учитывайте, что за счет небольшого дорожного просвета (клиренса) существенные препятствия, например, бревно или канава, могут стать причиной повреждения подвески минитрактора.

Двигатель

Минитрактор «Булат-120» комплектуется горизонтальным одноцилиндровым дизельным четырехтактным двигателем модели R195NDL или К195ХОТ мощностью 12 л. с. (8,83 кВт) с водяным охлаждением. За счет малого объема цилиндра, составляющего 0,632 л, обеспечивается небольшой расход дизельного топлива не более 1,66 л/час при частоте вращения коленвала 2300 об/мин и максимальной нагрузке. Запускается двигатель электростартером, работающим от 12 В аккумулятора, есть возможность ручной заводки. Водяная система охлаждения достаточно эффективно справляется с тепловой нагрузкой.

Трансмиссия

Цилиндрическая шестеренчатая прямозубая механическая восьмиступенчатая коробка передач 3+1✕2 дает возможность развивать трактору скорость 22.78 км/ч при движении вперед, и 6.97 км/ч при заднем ходе. Двухсторонняя система тормозов барабанного типа устанавливается на заднюю ось «Булата-120». На ведущем мосте с дифференциалом без блокировки предусмотрен планетарный тип передачи, а приведение в действие главного редуктора достигается с помощью ременной передачи. При этом двухдисковая сухая муфта сцепления соединяется с тремя ведущими ремнями. Вся конструкция трансмиссии от повреждений механического характера снизу защищена металлическим щитком.

Ходовая система

Передние колёса техники имеют радиус в 12 дюймов, задние – 16. Такая схема значительно упрощает управление и положительно влияет на манёвренность техники. Схема рулевого управления мини-трактора Булат относится к червячному типу, что полностью соответствует легковому автомобилю. На рулевой колонке находятся переключатели, отвечающие за наружное и аварийное освещение.

Начало эксплуатации

После приобретения минитрактора «Булат-120», и перед началом эксплуатации следует проверить работоспособность всех его узлов и агрегатов:

  • В бак должно заливаться чистое, отстоявшееся не менее 48 часов дизельное топливо. Делается это во избежание возникновения возможных неисправностей двигателя и для продления его службы. Перед заливкой в бак топливо можно еще и профильтровать. Заливная лейка должна быть чистой, как и топливный фильтр и бак.
  • В радиатор должна быть залита чистая мягкая вода, обеспечивающая стабильную непрерывную работу системы охлаждения. Для смягчения воды ее можно прокипятить и добавить немного каустической соды (1,5 г/л). Зимой при температуре окружающего воздуха ниже нулевой отметки вместо воды используется специальная охлаждающая жидкость тосол или антифриз.
  • Должны быть проверены и при необходимости подтянуты  все наружные гаечные и болтовые соединения.
  • Обязательно проверяется уровень масла.
  • Схождение колес должно быть в пределах 3–11 мм, а давление в шинах не менее 2,5 ат.

Новый трактор в обязательном порядке должен быть обкатан. Вначале заводится двигатель. Перед запуском должна быть прокачана топливная система при открытом топливном кране. После этого следует установить все рычаги коробки передач в нейтральное положение, а ручной газ в среднее, и запустить двигатель, повернув ключ в замке зажигания по ходу часовой стрелки. Если двигатель не завелся в течение 10 сек., то перед повторным пуском следует подождать не менее 2 мин, а если это не помогает, то следует найти и устранить возникшие неисправности.

Нужно вслушаться в работу двигателя и убедиться в том, что отсутствуют посторонние шумы. При работающем двигателе произведите в течение 5 мин переключение вала отбора мощости (ВОМа) в разное положение в такой последовательности: 750–1000–540 об/мин. Делается это для притирки, после чего рычаг переключения переводится в нейтральное положение.

Для проверки гидросистемы несколько раз поднимите и опустите навесной механизм без груза, а затем сделайте то же самое, но уже с орудием, приблизительно равным по весу плугу. После проведенных испытаний повторно проверьте крепления всех узлов и механизмов, а также отсутствие течи топлива, масла или жидкости.

После предварительной обкатки можно начинать движение, но еще не работу в поле. Проверьте под нагрузкой и в движении работу двигателя, КПП, БОМа, гидросистемы и рулевого механизма, при этом внимательно отслеживайте показания всех контрольных приборов. По окончании работ слейте со всех систем масло и охлаждающую жидкость и залейте все свежее. Теперь «Булат-120» готов к полноценной эксплуатации.

Навесное оборудование

Перечень разработанного и изготавливаемого на сегодняшний день навесного оборудования для минитрактора «Булат-120» насчитывает не менее десяти наименований.


Стандартно подходит самосвальный тракторный гидравлический прицеп размерами 1950х920х450 мм.



Модификации

Под маркой «Булат» выпускается еще одна модель. Также есть три аналога, отличающиеся названиями.

  • «Булат-254» — полноприводный минитрактор с рядным трехцилиндровым двигателем КМ385ВТ мощностью 24 л. С (17,65 кВт). Оснащен гидроусилителем руля и передним буксировочным устройством. Имеется мощная гидравлическая система с дополнительным гидрораспределителем. Агрегатируется с различным навесным и прицепным оборудованием. Регулируемая колея передних и задних колес. Есть розетка для прицепа. Удобен в эксплуатации.
  • «Калибр МТ-120» — двенадцатисильный минитрактор с одноцилиндровым двигателем и водяным охлаждением. Удобно работать как на фермерском поле, так и на небольших дачных участках. Небольшие габариты позволяют использовать минитрактор в самых стесненных и неудобных условиях, а невысокая стоимость обеспечивает хороший спрос и предполагает быструю окупаемость.
  • «Зубр-12е Фреза» собран из мотоблока с жидкостным охлаждением и специального комплекта, позволяющего устанавливать на минитрактор роторную и переднюю косилку, а также отвальную лопату. Двигатель выдает 10 л. с (7,36 кВт) при частоте вращения коленвала в 2000 об/мин. Используется в сельском хозяйстве и коммунальной сфере.
  • «Кентавр DW 120С» — новая перспективная модель профессионального назначения с долговечным дизельным двигателем R195NDL, развивающим мощность 12 л. с (8,83 кВт). Удобное регулируемое водительское сиденье, яркие осветительные приборы, позволяющие проводить работы в ночное время. Можно осуществлять разные виды сельскохозяйственных и транспортировочных работ.

Среди предлагаемых моделей можно встретить такие названия, как «Булат-120 Люкс» или «Булат-120 NEW». Тщательный анализ показал, что отличий с базовой моделью, кроме названия, не имеется.

Опыт эксплуатации, достоинства и недостатки

Выбрав для обработки личного участка или фермерского поля минитрактор «Булат-120» вы приобретаете прекрасного помощника, обладающего массой преимуществ:

  • Хорошая маневренность при выполнении работ на маленьких площадях.
  • Высокие скоростные характеристики.
  • Возможность обработки даже холмистых почв.
  • Простота вождения и обслуживания.
  • Подключение различного навесного и прицепного оборудования.
  • Выполнение широкого круга работ.
  • Экономичный расход топлива.
  • Адаптированность к российскому климату.
  • Высокая проходимость за счет небольшого веса.
  • Доступная цена.
  • Эксплуатационная безотказность и надежность.

Не только российские, но и европейские фермеры положительно отзываются о «Булате-120», что обусловлено ломкой стереотипов о ненадежности китайской техники. При своевременном техническом обслуживании минитрактор способен проработать не менее трех сезонов до проведения капитального ремонта. Его узлы и детали износостойки и выходят из строя довольно редко.
Конечно, есть и недостатки. Для того чтобы вспашка земли была более качественной, следует увеличить мощность двигателя хотя бы до 16 л. с (11,77 кВт). Многие фермеры жалуются на некачественную сборку и отсутствие смазки трущихся узлов и деталей. Небольшой дорожный просвет часто становится причиной поломки подвески. Могут лопаться пластмассовые детали, металл некоторых узлов не закаляется, бывает плохая покраска, вызывающая быструю коррозию.

Некоторые отзывы владельцев

Курский фермер:
«Наше небольшое село может похвастаться двумя минитракторами «Булат-120». Техника отличная, завозили с Украины, где такие трактора очень популярны. В райцентре у нас тоже продаются такие, но дороговато».
Андрей:
«Модель добротная хоть и маломощная, всего 12 лошадок, но тянет прилично. После приобретения сразу проверял на своем участке работу фрезы и плуга, идущих в комплекте. Пашет без проблем даже без навешивания балласта, хотя, конечно, грунт у меня мягкий. Но пока доволен».
Александр:
«Не стоит отказывать себе в удовольствии приобрести Булат 120, если уж такая возможность появилась. Можно не только свой участок обработать, но и вспахать огороды соседям, не бесплатно, конечно. Вот вам и бизнес готовый. Я знаю хозяев, которые уже только на этом окупили минитрактор».
Михаил:
«Перво-наперво после покупки булата 120 сразу подтянул и смазал все подшипники, из которых не смазан ни один. Жаль, нет блокировки. Пока убирал только снег, нареканий нет. Весной посмотрю, как в поле будет себя вести».
Владимир:
«Булат 120 еще сырой, надо руки прикладывать. Но это все дело времени, потихоньку налаживаем, приводим в дело».
Алексей:

«Пока нет смысла хвалить «Булат-120», много недоработок. Разбираюсь вдумчиво и неспешно. Сделал доводку внешнего привода рейки, для чего использовал втулку, выкинув ось и болт. Ко всему в этом тракторе нужно приложить руки. Взял его из-за подходящего для решения моих задач веса, тем более многое могу переделать сам».

Цены

Российские аграрии весьма ценят «Булат-120», поскольку это хорошая альтернатива уже известным минитракторам небольшой мощности и мотоблокам. И главное преимущество — доступная цена, находящаяся в диапазоне 89–130 тыс. р. Но это еще предложения по старым запасам, ведь в связи с кризисом и ростом курса доллара цена на эту технику будет расти. Для этого достаточно посмотреть предложения индивидуальных предпринимателей, продающих «Булат-120» выпуска 2014 г. с пробегом в 1 тыс. км по цене от 1500 до 2200 $. В настоящее время купить такой минитрактор достаточно просто, так как его предлагают разные специализированные компании.

Подводим итоги

В заключение можно сказать, что несмотря на некоторые недостатки, минитрактор «Булат-120» представляет инновационную разработку, способную удовлетворить любого фермера, который желает обзавестись надежным и долговечным механизированным помощником. Эта техника прослужит не один год при надлежащей эксплуатации и своевременном уходе.

tractorreview.ru

характеристики, цена, отзывы и аналоги

Универсальный минитрактор Булат-120 является востребованной продукцией индийского машиностроительного концерна, который входит в структуру известного бренда Jinma. Стабильный спрос на компактный, экономичный в эксплуатации мини универсал определяется:

  • современными тягово-сцепными характеристиками;
  • совместимостью с разными видами прицепных и навесных агрегатов;
  • высокой эффективностью выполнения сельскохозяйственных, коммунальных и транспортных работ.

Фото: минитрактор Булат-120

Концерн производит все комплектующие на собственных предприятиях, что позволяет контролировать качество выпускаемой продукции. Трактор Булат 120-й модели сочетает в себе доступный ценовой диапазон, надёжность и долгий срок службы всех узлов и агрегатов, возможность полноценной эксплуатации в сложных климатических и погодных условиях.

Сфера применения

Габариты Булата немногим больше размеров мощного мотоблока, поэтому в обиходе машина известна под названием мототрактор. Тем не менее, наличие 4-х колес и классической компоновки определяет принадлежность этой модели к категории малолитражных тракторов.

Функциональная и маневренная машина с равным успехом может использоваться в частных и фермерских хозяйствах, коммунальных и строительных организациях.

Малогабаритный и удобный в повседневном применении минитрактор этой модели выгодно отличается от аналогов:

  • большим тяговым усилием на прицепном устройстве;
  • экономичным расходом горюче-смазочных материалов;
  • совместимостью с разными видами навесного оборудования;
  • высокой ремонтопригодностью;
  • доступной стоимостью запчастей и расходных материалов.

В комплектацию модели Булат-120 входит — фреза и двухкорпусный плуг. Для работы в междурядьях производитель предлагает Булат Т-120 Люкс с регулируемой колеей переднего и заднего моста.

Особенности конструкции и комплектация

Булат-120 и его модифицированные версии характеризуются классическим приводом на задние колеса, клиноременной передачей крутящего момента на трансмиссию и универсальной гидросистемой грузоподъемностью 250 кг.

  • Перечень наиболее востребованных навесных агрегатов включает в себя одно или двухкорпусный плуг, фрезу, косилку и другое оборудование, предназначенное для ухода за овощными и техническими культурами, сбора урожая и его транспортировки на место складирования или переработки.
  • Конструкция прицепного устройства позволяет буксировать прицепы и полуприцепы грузоподъемностью до 1000 кг. Проходимость минитрактора повышена применением шевронных грунтозацепов колесных пневматиков.

Транспортные возможности Булата ограничиваются его низким дорожным клиренсом, поэтому работа агрегата на участках со сложным микрорельефом требует от водителя особого внимания.

Технические характеристики

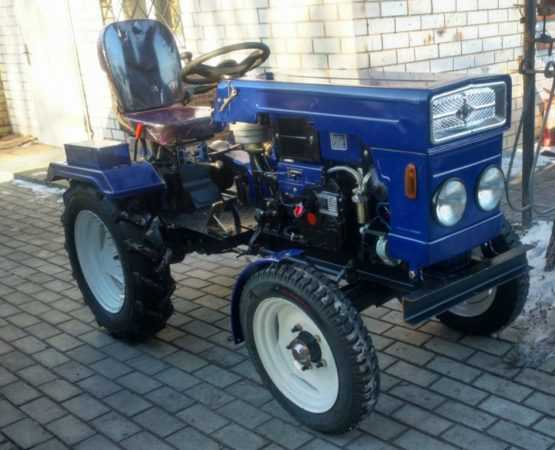

Булат модели 120 отличается плотной компоновкой агрегатов и небольшими габаритами. Длина и ширина машины массой 495 кг в пределах 2,14/0,9 метра, высота — 1,17 метра, клиренс — 18 см.

МодельБулат-120Булат-120 Люкс
ДвигательR195NDLR195NDL
Типдизельный, четырёхтактный 1-цилиндровый, с водяным охлаждениемдизельный, четырёхтактный 1-цилиндровый, с водяным охлаждением
Мощность, кВт/л.с.9,2/12,59,2/12,5
Колёсная формула2х42х4
Коробка передачмеханическаямеханическая
Приводзаднийзадний
Передачи вперед/назад6/26/2
Скорость вперед/назад1,75 – 17,82/1,35 – 5,451,75 – 17,82/1,35 – 5,45
Расход топлива, г./кВт. ч293293
Объем топливного бака, л5,57
Минимальный радиус разворота, м1,61,6
Грузоподъёмнгость заднего гидравлического подъёмника,кг250250
Размер передних колес4,5-144,5-14
Размер задних колес6,50-166,50-16
Минимальный дородный просвет, мм180210
Габариты, мм
длина х ширина х высота
2140 х 905 х 11752170 х 845 х 1150
Масса с фрезой и плугом, кг495515

Двигатель и трансмиссия

Минитрактор оснащен компактным, экономичным и простым в обслуживании 12-сильным дизелем R195NDL жидкостного охлаждения с электростартерным запуском. При слабом напряжении аккумулятора двигатель можно запустить вручную с помощью заводного рычага.

На рабочих оборотах удельный часовой расход дизельного топлива составляет 188-190 г/л.с. При эксплуатации машины на максимальных режимах этот показатель увеличивается в среднем на 30%. Машина оборудована топливным баком объемом пять с половиной литров.

Крутящий момент с маховика передается на многоступенчатую КПП через клиноременный редуктор и постоянно замкнутое дисковое сцепление. Коробка имеет шесть фиксированных передач переднего и две — заднего хода. Наличный диапазон позволяет использовать трактор в разных скоростных и тяговых режимах. Максимальная скорость переднего хода до 18 км/ч, заднего — 5,45 км/ч.

Преимущества

На отечественном тракторном рынке Булат-120 зарекомендовал себя с самой лучшей стороны. В перечне неоспоримых достоинств:

  • доступная стоимость самой машины и фирменного навесного оборудования;
  • возможность полноценной обработки разных видов грунтов;
  • высокий уровень ремонтопригодности и унификация запасных частей с фирменными моделями;
  • несложное обслуживание и возможность устранения отказов в полевых условиях;
  • полноценная адаптация машины к работе в южных и северных регионах.

Недостатки производственные и эксплуатационные

По мнению отдельных владельцев минитракторов Булат, современным требованиям не соответствует мощность силового агрегата и небольшой агротехнический просвет.

Конструкция машины не предусматривает улучшения сцепления с грунтом посредством навески балластных грузов, возможности изменения размеров колеи, которая реализована только в модифицированных версиях.

Оставляет желать лучшего качество сборки. В подшипниках колес минимальное количество консистентной смазки, не полностью затянуты резьбовые соединения.


Видео: 120-й в работе

Цена базовой модели Булат-120 новой и подержанной

Средняя стоимость новой машины в комплекте с фрезой и плугом в разных регионах находится на уровне 53-55 тысяч гривен (2000$). Это самый меньший показатель в ассортименте импортной минитракторной техники, поскольку стоимость идентичных по мощности машин европейского производства в 2-2,5 раза выше.

На тракторном рынке имеются предложения по продаже минитракторов Булат, выработавших определенную часть назначенного производителем межремонтного ресурса.

Стоимость таких машин варьируется в пределах 25-30 тысяч гривен (900 – 1200$). Ценовой диапазон формируется многими факторами, в том числе техническим состоянием, наличием полной комплектности, сохранностью тяговых параметров силового агрегата.

Аналоги

Минитракторы со схожими рабочими характеристиками массово производятся многими ведущими производителями. В предлагаемом ассортименте харьковские универсалы ХТЗ Т-012, белорусские Зубр 12Е, мототракторы Кентавр DW 120С, несколько однотипных машин брендов Фотон, Гарден Скаут и Донгфенг.

Возможности Кентавра ограничены отсутствием бортовой гидросистемы, другие технически более совершенные модели отличаются более высокой стоимостью.

Отзывы владельцев

Особых достоинств у своего Булата не заметил. Двигатель для такой кубатуры слабый, у меня в мотоцикле 32 лошадки, а тут только 12. Производительность машины на уровне хорошего мотоблока, только и того что 4 колеса. Серьезных отказов не было, но на устранение мелких неисправностей времени уходит много. Надеюсь, что после обкатки машина будет работать более эффективно.
Иван Григорьевич

Минитрактор Булат-120 перебрал своими руками практически полностью, нашел несколько мелких недостатков, которые устранил своими силами. Поднял сидение, где возможно поставил стандартные масленки, отрегулировал сцепление и тормоза, подтянул люфт в рулевых тягах, поставил в фары галогенные лампы. Входящие в комплект плуг и фреза в доработке не нуждаются, как говорится все просто и ничего лишнего. Планирую свои полтора га вспахать своими силами.
Федор

agromania.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
