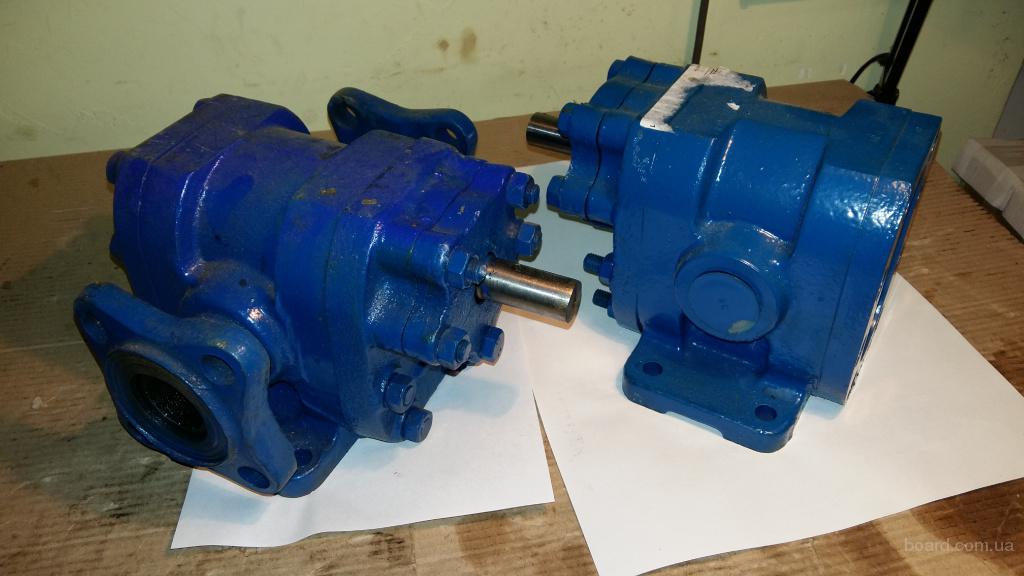

Насос шестеренный Г11-25
Товар сертифицирован
Выберите город:МоскваЕкатеринбургНовосибирскЛипецкНижний НовгородУфаСанкт-ПетербургВоронежРостов-на-ДонуСамараПермьКазаньТюменьОмскАстраханьСургутВолгоградКалининградВладивосток
Транспортной компанией
Доставка в Москву от 1-2 дней
Стоимость доставки: 2910 ₽*
*Ориентировочная стоимость за 1кг (куб.м)
Гарантия и сервис
Гарантия 12 месяцев
Связаться с нашим менеджером и сообщить о неисправности
- Описание
- Характеристики
- Отзывы(0)
Насос шестеренный Г11-25 предназначен для нагнетания под номинальным давлением 2,5МПа (25 кгс/см2) постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 17 до 400 мм2/с (сСт) при температуре масла от 283 до 328 К (от 10 до 55°С) в смазочные системы станков и других стационарных машин.
Монтаж и эксплуатация
Рекомендации по установке и монтажу, требования и противопоказания в эксплуатации маслонасоса Г11-25А:
- Размещение. Вертикально и горизонтально
- Крепеж. На жестком основании, исключая вибрации
- Перед включением заполняется маслом
- Соединение валов. Вал привода и гидронасосы соединяются при помощи упругой муфты
- Центровка валов. Осевое смещение вала гидронасоса и привода не более 0,1 мм
- Настройка предохранительного клапана. Настраивается на 3 Мпа, расход равен подаче насоса
- Диаметр всасывающего трубопровода. Не менее диаметра входного отверстия, с минимальным количеством изгибов и небольшой длины
- Фильтрация. Фильтры устанавливаются на напорной и сливной магистралях
- Замена масла. Рабочая жидкость меняется по мере загрязнения, не реже чем через полгода после начала эксплуатации
Технические характеристики Г11-25
|
Наименование параметра |
Г11-25А |
Г11-25 |
|
Рабочий объем, см3 |
80,0 |
100,0 |
|
Номинальная подача, не более дм3/см (л/мин) |
1,5 (105) |
2,22 (133) |
|
|
5,7 |
7,1 |
|
Масса, кг не более |
21,0 |
|
Рис.
1. Схема габаритных размеров насоса Г11-25
| Типоразмер насоса | LxBxH | h | h2 | h3 | h4 | B1 | b | A | A1 | d | d1 | d3 | C | L1 | L2 |
| Г11-25А | 205х200х175 | 85,5 | 118 | 17 | 28 | 155 | 8 | 75 | 166 | К, 1/2 | К, 1/4 | 13 | 110 | 46 | 40 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
..25
Саракташ)

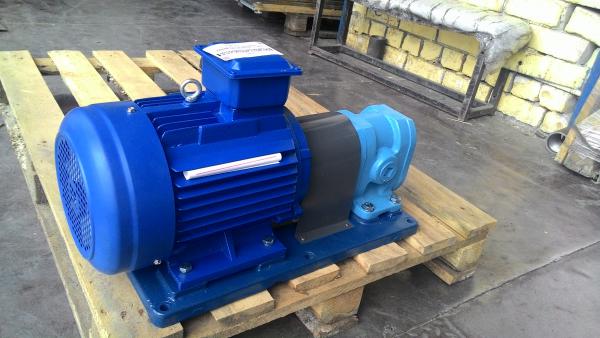

..25. Насосные агрегаты типа БГ11-22…25
По специальному заказу насосы могут быть изготовлены с левым направлением вращения вала. Привод насосов должен осуществляться только через упругую муфту.
G-FLO | Mouvex
Серия G-FLO | Мувекс
Продукты Mouvex
Предоставление передовых решений с использованием современного производственного оборудования
Насосы Mouvex наиболее известны своей надежностью, долговечностью и экономичностью и заслужили репутацию идеальных насосов технологии для некоторых из самых тяжелых приложений в мире.
View Our Products
Eccentric Disc Pumps
View All- A Series Pumps
- C Series Pumps
- SLC Series Pumps
- SLS Series Pumps
- G-FLO Series Pumps
- H-FLO Series Pumps
- Насосы Micro C
- Насосы серии S
- Насосы серии CC20 для автоцистерн
- Насосы AM Noyee для автоцистерн
- Насосы серии TM
- Обзор
Пластинчатые насосы
View All- P Series Pumps
- SLP Pumps
- CC8 Rotary Vane Pumps
- CC10 Rotary Vane Pumps
Reciprocating Triplex Plunger Pumps — API 674
View All- TD18
- NF50
- NH77
- NJ116
- NL171
- TN260
- TP420
Винтовые компрессоры
Посмотреть все- Пакет без вала 32
- 00
00018
- B200
- MH6
- B600
- Mistral
- Typhon II
- MX12
- View All Bare Shaft
- Package DDK
- Packages LS-DDNC
- Package DDIC
- View All Packages
Лопастные компрессоры
Просмотреть все- Компрессоры Enterprise
Системы дозирования
Просмотреть все- Измерители/изойл
- Системы дозирования
Гидравлический охладитель
Посмотреть все- Hydrive
Mouvex Markets
Идеальная насосная технология для самых тяжелых условий эксплуатации оптовые продукты по всему миру.
Посмотреть наши рынки
Транспортные/мобильные единицы
Посмотреть рынок- Автоцистерны для наливных грузов
- Наливные грузы
- Mouvex
- Продукция
- Эксцентриковые дисковые насосы
- Серия G-FLO
Бессальниковые эксцентриковые дисковые насосы Mouvex® G-FLO предназначены для обеспечения превосходной производительности и максимальной герметичности и безопасности в химической промышленности и промышленности, обеспечивая высокий вакуум на всасывании и высокое давление нагнетания, что позволяет насосу самозаполняться. и полностью максимизируйте сдерживание продукта. Насосы G-FLO идеально подходят для безопасной перекачки особо ценных жидкостей.
Бессальниковый транспортер с эксцентриковым диском для химических и промышленных применений, требующих высокой скорости потока — до 70 м 3 /ч (300 галлонов в минуту), 10 бар (145 фунтов на кв.
дюйм).
- Производительность
- Приложения
- загрузок
- Видео
Характеристики и технические характеристики
Performance
- Обеспечивает постоянный и эффективный поток в широком диапазоне вязкостей
- Расход до 70 м 3 /ч (300 галлонов в минуту), 10 бар (145 фунтов на кв. дюйм)
- Эксцентриковая конструкция диска обеспечивает равномерный поток и улучшенную экономию энергии
- Чрезвычайно мягкий поток без импульсов для защиты продуктов, чувствительных к сдвигу
- Сокращенное техническое обслуживание без механических уплотнений или зубчатых передач
- Простота установки
Опции
- Фланцы ISO PN 20 / фланцы ANSI 150
- Фланцы ISO PN 16
- Рубашка обогрева
Рынки и области применения
Подходит для большинства химических и промышленных применений, особенно для тех, которые требуют постоянного непульсирующего потока и щадящего обращения с жидкостью (низкие скорости сдвига).
Загрузки
TIS (технические информационные листы)
ТИС G-FLO 65 (EN)
Посмотреть другие документы G-FLO TIS
IOM
NT 1013-D00 G-FLO11 G-FLO15 G-FLO25 G-FLO40 G-FLO50 G-FLO65 (EN)
NT 1013-D00 G-FLO11 G-FLO15 G-FLO25 G-FLO40 G-FLO50 G-FLO65 (FR)
NT 1013-D00 G-FLO25 G-FLO40 G-FLO50 G-FLO65 (нем.)
Список деталей
PL 1013-D01 G-FLO11 G-FLO15 G-FLO25 G-FLO40 G-FLO50 G-FLO65 (EN)
PL 1013-D01 G-FLO11 G-FLO15 G-FLO25 G-FLO40 G-FLO50 G-FLO65 (FR)
PL 1013-D01 G-FLO11 G-FLO15 G-FLO25 G-FLO40 G-FLO50 G-FLO65 (Германия)
PL 1013-D01 G-FLO11 G-FLO15 G-FLO25 G-FLO40 G-FLO50 G-FLO65 (IT)
PL 1013-D01 G-FLO11 G-FLO15 G-FLO25 G-FLO40 G-FLO50 G-FLO65 (ES)
Брошюры
БРОШЮРА Серия G-FLO
БРОШЮРА Серия G-FLO (FR)
БРОШЮРА Серия G-FLO (DE)
БРОШЮРА Серия G-FLO (A4)
Видео
Mouvex H-FLO и G-FLO Animation
Узнайте об особенностях и преимуществах насосов Mouvex® серий H-FLO и G-FLO и узнайте, как они работают.
Погружные насосы Grundfos для скважин на солнечных батареях
Grundfos SQFlex 11 Погружной насос SQF-2 для солнечных батарей
Солнечные насосы Grundfos SQFlex могут питаться напрямую от солнечной или ветровой энергии или могут работать от инвертора, генератора, аккумулятора или коммунальной сети или любой комбинации этих источников. Практически любой источник питания, 30–300 В постоянного тока и 90–240 В переменного тока, может использоваться для работы насоса. Они могут работать на последовательной цепочке фотоэлектрических модулей с общим пиковым напряжением питания более 30 вольт, но эффективность насосов будет намного выше при напряжении более 100 вольт постоянного тока. Насосы SQFlex 3 и 6 подходят для 3-дюймовой скважины.
Семь моделей насосов могут подавать от 2 галлонов в минуту на высоте 600 футов до 65 галлонов в минуту на высоте 20 футов с солнечной батареей мощностью 1 киловатт или меньше. Насосы со спиральным ротором (модели 3, 6 и 11) для систем с высоким напором и центробежные насосы для систем с низким напором обеспечивают эффективность насоса для любого применения.
SQFlex имеет встроенную защиту от работы всухую, перегрузки и перегрева.
Погружные насосы SQFlex имеют 2-летнюю гарантию с даты покупки. 5-летняя расширенная гарантия доступна отдельно.
Ветрогенератор Whisper 200–150 В можно напрямую подключить к насосу SQFlex. Пожалуйста, свяжитесь с нами для получения информации.
Дополнительные элементы управления
Интерфейсный блок CU200 обменивается данными с насосом и контролирует рабочие условия. Встроенная диагностика указывает на неисправности и работу всухую, отображает рабочее состояние, потребляемую мощность и вход реле уровня воды. Реле уровня воды взаимодействует с блоком управления CU200 и отключает насос, когда бак полон.
IO100 представляет собой простой блок управления с кабельными наконечниками и ручным выключателем. Это отличный интерфейс между солнечной батареей и насосом, позволяющий отключать высоковольтную батарею при работе с насосом.
IO101 — это интерфейс для использования резервного переменного тока на солнечном насосе.
Автоматический переключатель отключает солнечную батарею, когда присутствует питание переменного тока от генератора, сети или инвертора. Когда подача переменного тока прекращается, он автоматически повторно подключает массив, чтобы солнце продолжало качать.
Интерфейсный блок IO102 используется для систем, питаемых исключительно от ветряной турбины или комбинации ветра и фотоэлектрических систем.
Вы можете использовать несколько элементов управления, если вам нужно больше функций, чем может предоставить один элемент управления.
Насосы SQFlex не будут работать с УЗО в контуре подачи, и их не следует использовать там, где требуется УЗО.
Насосы 3 SQF, 6 SQF и 11SQF представляют собой насосы с винтовым ротором. Все остальные центробежные. Все насосы SQF имеют фактический вес от 17 до 23 фунтов.
| Номер модели | Тип | Максимальная головка | Максимальный расход | PV Вт (мин. -макс.) ** | Диаметр насоса (размер трубы) |
| 3 SQF-2 | Спиральный ротор | 360 футов | 3 гал/мин | 100-340 | 3″ (1″ NPT) |
| 3 SQF-3 | Спиральный ротор | 600 футов | 2 гал/мин | 130-600 | 3″ (1″ NPT) |
| 6 СКФ-2 | Спиральный ротор | 360 футов | 6 гал/мин | 100-650 | 3″ (1″ NPT) |
| 11 СКФ-2 | Спиральный ротор | 300 футов | 11 гал/мин | 50-900 | 3 дюйма (1-1/4 дюйма NPT) |
| 16 SQF-10 | Центробежный | 210 футов | 20 гал/мин | 400-1400 | 4 дюйма (1-1/4 дюйма NPT) |
| 25 SQF-3 | Центробежный | 45 футов | 40 гал/мин | 120-760 | 4 дюйма (1-1/2 дюйма NPT) |
| 25 SQF-6 | Центробежный | 90 футов | 39 гал/мин | 130-1400 | 4 дюйма (1-1/2 дюйма NPT) |
| 40 СКФ-3 | Центробежный | 45 футов | 38 гал/мин | 200-800 | 4″ (2″ NPT) |
| 40 SQF-5 | Центробежный | 90 футов | 70 гал/мин | 300-1400 | 4″ (2″ NPT) |
| 60 SQF-3 | Центробежный | 45 футов | 85 гал/мин | 20-1400 | 4″ (2″ NPT) |
К настоящему времени нет отзывов, Вы можете стать первым.
