Насос шестеренный Г11-24, БГ11-24

Шестеренный насос Г11-24 и насосный агрегат БГ11-24 на его основе, используется для подачи под давлением до 2,5 Мпа постоянного по величине и направлению потока рабочей жидкости в смазочные системы станков и машин для обеспечения смазкой трущихся деталей и узлов. Также маслонасосы Г11-24 могут применяться для перекачивания жидкостей и создания рабочего давления в гидравлических системах. Рабочая жидкость - минеральное масло вязкостью 17мм2 р/с, температурой от +10 до +60°С и номинальной тонкостью фильтрации не более 40мкм.

Типоисполнения насосов и агрегатов:

Наличие буквы "А" в конце маркировки насоса или агрегата обозначает исполнение насоса с уменьшенной номинальной подачей. Насосный агрегат БГВ 11-24А комплектуется взрывозащищенным электродвигателем АИМ100S4.
Насосы монтируют как в горизонтальном, так и в вертикальном положении на жестком основании, исключающем вибрацию. Направление вращения вала – правое (левое по требованию). Привод от электродвигателя осуществляется через упругую муфту. Радиальное смещение осей вала гидронасоса и приводного электродвигателя не должно быть больше 0,2 мм, а угловое смещение не должно превышать 1°. Не допускаются осевые и радиальные нагрузки на выходной конец вала. Насосы шестеренные Г11-24 обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе.

Размеры насосов Г11-24:


Размеры насосных агрегатов БГ11-24:

Технические характеристики насосов Г 11-24 и агрегатов БГ 11-24:

Наименование параметра

Г11-24А,
БГ 11-24А

Г 11-24,
БГ11-24

БГВ11-24А

 Рабочий объем, см3

40

56

40

 Номинальная подача, л/мин.

51,5

73

51,5

 Коэффициент подачи, %, не менее

89

90

89

 К.П.Д. %, не менее

72

74

72

 Давление на выходе, МПа:
                           - номинальное
                           - максимальное


2,5
3,0


2,5
3,0

 Давление на входе, МПа,номинальное

0,02

0,02

 Частота вращения, об/мин:
                           - номинальная
                           - максимальная
                           - минимальная


1450
1800
600


1450
1800
600

 Номинальная мощность при номинальном давлении, кВт

2,9

4,0

2,9

 Номинальная мощность приводного электродвигателя, кВт

3,0

4,0

3,0

 Масса насоса, кг, не более

11,0



 Масса агрегатов, кг, не более

47,0

55,0

95,0

 Марка приводного электродвигателя

АИР100S4 (3,0кВт) АИР100L4 (4,0кВт) АИМ100S4 (3,0кВт)

drobprom.ru

Насосы шестеренные типа Г11-24, Г11-24А, Г 11-24, Г 11-24А описание, применяемость и технические характеристики насосов

Применение шестеренчатых насосов серии Г11-24, Г11-24А

Шестеренный масло насос Г11-24, Г11-24А  - предназначен для нагнетания под номинальным давлением постоянного по величине и направлению потока минерального масла в смазочные системы станков и других стационарных машин. Допускается применять насосы и насосные агрегаты в гидравлических системах.

Ресурс до списания насоса шестеренного Г11-24 при номинальном режиме работы не менее 7100 часов.

Рабочая жидкость - минеральное масло вязкостью 17 мм2 р/с. Температура рабочей жидкости от 10 до 55 °С.

Принцип работы шестеренных насосов Г11-24 основан на изменении объемов межзубьевых камер в процессе зубчатого зацепления. При вращении колес рабочая жидкость (РЖ), засасывается в камеру, где зубья выходят из зацепления, создавая вакуум. Далее во впадинах между зубьями РЖ переносится в камеру, откуда под давлением вытесняется в напорную линию зубьями, входящими в зацепление.

Насосы шестерённые изготовлены из следующих материалов:
корпус - чугун;
крышка - алюминиевый сплав;
шестерни - хромистая сталь;
уплотнение вала - манжетное.
Патрубки должны быть с конической резьбой: К1/4", К3/8"



  Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.
  Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.
  Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71

.
  Климатическое исполнение и категория размещения по ГОСТ 15150-69.

  • Насосы шестеренные применяются в промоборудовании и выполняют следующие функции:
  • для обеспечения смазки трущихся деталей и узлов станков
  • для создания рабочего давления в гидравлических системах. Насосы обеспечивают давление на выходе до 25 атм.
  • для перекачивания масляных жидкостей
Привод насосов должен осуществляться только через упругую пальцевую муфту, компенсирующую колебания, вибрации, ударные нагрузки и несоосность валов привода и насоса.
Насосы могут устанавливаться в горизонтальном или вертикальном положении на жестком основании, исключающем вибрации шестеренного насоса

Технические характеристики насоса маслянного Г11-24, Г11-24А

Параметры

Г11-24А

Г11-24

Рабочий объем, см³

40

56

Номинальная подача, дм³/с

0,86

1,22

(л/мин)

-51,5

-73

Коэффициент подачи, %,

>89

>90

К.п.д., %,

>72

>74

Давление на выходе

Nominal

 2,5 Мпа (25 кгс/см²)

Max

 3,0 Мпа (30 кгс/см²)

Давление на входе, номинальное не более минус 0,02Мпа (минус 0,2 кгс/см²)

Частота вращения, с-1 (об/мин):

- Nominal

 24,0 (1450)

- Max

 30,0 (1800)

- Min

 10,0 (600)

Nominal мощность при nominal давлении, кВт

2,9

4,0

Nominal мощность приводного электродвига теля, кВт

3,0

4,0

Масса насосов, кг, не более

11,0



Габаритные и присоеденитлеьные размеры насоса шестеренного Г11-24, Г11-24А



tt96.ru

Насосы шестеренные Г11-24 - ООО "Пневматика-Центр" гидравлика и пневматика от производителя



                   Назначение насосов Г11-24, Г11-24А

          Насосы Г11-24А и насосы Г11-24 предназначены для нагнетания под давлением постоянного по величине и направлению потока

          технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной

          части насоса, в смазочные системы станков и других стационарных машин и применяют для

          • обеспечения смазки трущихся деталей и узлов;

          • перекачивания жидкостей;

          • создания рабочего давления.



Безопасность при эксплотации насосов Г11-24, 11-24А

Насосы соответствуют требованиям безопасности ГОСТ Р 52543.

Правила приемки и методы испытаний насосов соответствуют требованиям  ГОСТ 14658.

Основные характеристики насосов Г11-24, Г11-24

Насосы Г11-24А и Г11-24 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса  - правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса:

- корпус - чугун;

- крышка - алюминиевый сплав;

- шестерни - хромистая сталь.

Уплотнение вала - манжетное.

Монтаж

Насосы (агрегаты) монтируют как в горизонтальном, так и в вертикальном положении на жестком основании, исключающем вибрацию.

Габаритные и присоединительные размеры насосов Г11-2

  1. Насосы шестеренные Г11-25
  2. Насосы шестеренные Г11-23
  3. Насосы шестеренные Г11-22
  4. Насосы шестеренные Г11-11

gd96.ru

Насос шестеренный Г11-24А

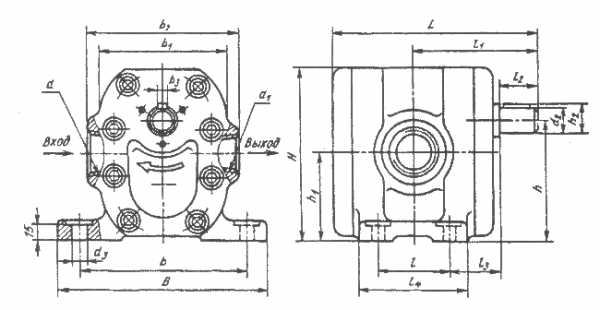

Габаритные и присоединительные размеры



Типоразмеры

d

d1

d2

d3

L

l

l1

l2

l3

l4

B

b

b1

b2

b3

H

h

h2

h3

Г11-22 А, Г11-22

К 3/4"

К 1/2"

16

9

125

38

80

23

35

58

130

110

88

96

5

115

80

60,5

18

Г11-23А, Г11-23

К 3/4"

К 1/2"

18

9

155

60

96

30

35

82

140

114

96

110

6

130

90

67

20,5

Г11-24 А, Г11-24

К 1 1/4"

К 3/4"

22

13

180

63

108

30

46

100

180

146

115

135

6

150

100

74

24,5

Г11-25А, Г11-25

К 1 1/2"

К 3/4"

28

13

205

75

123

40

46

110

200

166

135

155

8

175

118

85,5

31

www.vkomplekt.spb.ru

Насос Г11-24 Воронеж

  • Тип насоса:  шестеренчатый
  • Подача л/мин : 73
  • Давление на выходе: 2,5 МПа (5 кгс/см2)
  • Коэффициент подачи, 74%
  • Тип монтажа :лапы
  • Масса, кг 11
  • Климатическое исполнение:  УХЛ4
    (умеренно холодный)

Технические характеристики: Насоса Г11-24



Значение  параметра для типоразмеров

Наименованиепараметра

Г11-21А БГ11-21А

Г11-21 БГ11-21

Г11-22А БГ11-2А

Г11-22 БГ11-22

Г11-23А БГ11-23А

Г11-23 БГ11-23

Г11-24АБГ11-24А

Г11-24 БГ11-24

Г11-25А БГ11-25А

Г11-25БГ11-25

Рабочий объем, см3

5,0

8,0

11,2

16

22,4

32

40,0

56,0

80,0

100,0

Номинальная подача, л/мин

5,5

9,0

12

18

26

38

51,5

73,0

105,0

133,0

Коэффициент подачи, %,не  менее

82

84

74

78

80

82

89

90

91

92

КПД, %, не менее

66

68

54

56

64

68

72

74

76

77

Давление на выходе, МПа



номинальное

2,5

максимальное

3,0

Давление на входе, МПа номинальное

не более — 0,02

Частота вращения, об/мин номинальная



24,0

минимальная

10,0

максимальная

30,0

Мощность при номинальномдавлении, кВт

0,36

0,55

0,9

1,3

1,7

2,3

2,9

4,0

5,5

7,1

Номинальная мощность приводного двигателя, кВт

0,37

0,55

1,1

1,5

2,2

3,0

3,0

4,0

5,5

7,5

Мacca насосов, кг

2,8

6,0

8,7

11,0

16,0

Мacca агрегатов с двигателем серии КИР, кг

16,0

20,0

25,0

27,0

26,8

60,0

66,0

89,0

113,0

Мacca агрегатов с двигателем серии КИМ, кг

95

Варианты заказа:  Насос БГ11-25  Насос Г11-25  Насос БГ11-24  Насос Г11-24 Насос БГ11-23  Насос Г11-23  Насос БГ11-22  Насос Г11-22 Насос БГ11-21 Насос Г11-21 Насос БГ11-25А  Насос Г11-25А  Насос БГ11-24А  Насос Г11-24А Насос БГ11-23А Насос Г11-23А Насос БГ11-22А Насоса Г11-22А  Насос БГ11-21А  Насос Г11-21А Гидронасос ВГ11-11 Гидронасос ВГ11-11А Гидронасос БГ11-11 Гидронасос БГ11-11А Гидронасос БГ11-11Б Гидронасос ДБГ11-11 Гидронасос ДБГ11-11А  Гидронасос АГ11-11  Гидронасос АГ11-11А Гидронасос АГ11-11Б  Гидронасос Г11-11  Гидронасос Г11-11А  Гидронасос Г11-11Б

Дата последнего изменения: 25/10/2018 08:15


pmttd.ru

Шестерённые насосы типа Г11-2(А)

Насосы шестеренные типа Г11-2..(А) широко применяются в различных гидравлических системах, а также используются для нагнетания потока рабочей жидкости под давлением до 2.5 МПа. Для гидравлических систем используют различные технические жидкости, и масла, которые обладают необходимой смазывающей способностью. Данный тип насосов не применяется для перекачивания рабочей жидкости, которая способна вызвать обширную коррозию рабочих деталей шестеренного насоса. Чтобы насос работал исправно необходимо, чтобы перекачиваемая жидкость отвечала некоторым параметрам. Ее кинематическая вязкость должна составлять от 17 до 400 мм²/с, а температура жидкости не превышать 60ºС. Также велика важность чистоты используемой жидкости, которая не должна быть меньше 13 класса. Для достижения данной чистоты на сливной или магистральной гидросистеме устанавливаются специальные фильтры, которые помогают достичь номинальной тонкости фильтрации не менее 40 мкм.

Шестеренные насосы с 4 и 1 категорией размещения прекрасно подойдут для умеренно-холодных климатических условий. Категория 4 соответствует сухому и влажному тропическому климату, а насосы, относящиеся к 1 категория размещения, предназначено для эксплуатации в холодных условиях.

Шестеренные насосы данного типа устанавливаются в вертикальных и горизонтальных положениях. Очень важно соблюдать правила безопасности и обеспечивать 100% доступ к насосам после проведения монтажных работ, для того чтобы можно было наблюдать за оборудованием и вовремя чинить неисправности. Во время установки требуется строгая центрирование вала и привода насоса. Смещение осей не должно превышать показатели 0.2 мм. Для того, чтобы защитить насос от излишних нагрузок необходимо устанавливать специальный предохранительный клапан, настроенное давление которого не должно превышать 3МПа при расходе соответствующий подаче насоса.

Перед началом эксплуатации внутренние полости насоса обязательно заливаются чистым маслом для первоначальной смазки всех необходимых деталей, трение которых может привести к существенным механическим повреждениям. Для того, чтобы увеличить эксплуатационный срок службы насосов стоит производить замену масла по мере загрязнения. Рекомендуемый промежуток между заменами масел составляет 6 месяцев. При условии номинальной работы ресурс насоса данного типа составляет 7100 рабочих часов.



Технические характеристики шестерённых насосов типа Г11-2..(А)



Наименование Типоразмер насоса
Г11-22А Г11-22 Г11-23А Г11-23 Г11-24А Г11-24 Г11-25А Г11-25
Рабочий объём, см3 11,2 16 22,4 29,1 40 56 80 100
Номинальная подача, л/мин. 12 18 26 38 51,5 73 105 133
Коэффициент подачи, % не менее 76 78 80 82 89 90 91 92
КПД % не менее 54 56 64 68 72 74 76 77
Давление на выходе, МПа
- номинальное 25 25 25 25 25 25 25 25
- максимальное 30 30 30 30 30 30 30 30
Давление на входе номинальное, МПа не более минус 0,02 не более минус 0,02 не более минус 0,02 не более минус 0,02 не более минус 0,02 не более минус 0,02 не более минус 0,02 не более минус 0,02
Частота вращения, с-1 (об/мин) 24,0 (1450) 24,0 (1450) 24,0 (1450) 24,0 (1450) 24,0 (1450) 24,0 (1450) 24,0 (1450) 24,0 (1450)
- номинальная 10,0 (600) 10,0 (600) 10,0 (600) 10,0 (600) 10,0 (600) 10,0 (600) 10,0 (600) 10,0 (600)
- минимальная 30,0 (1800) 30,0 (1800) 30,0 (1800) 30,0 (1800) 30,0 (1800) 30,0 (1800) 30,0 (1800) 30,0 (1800)
максимальная
Мощность при номинальном давлении, кВт 0,9 1,5 1,7 2,3 2,9 4 5,5 7,5
Масса, кг 6 6 8,7 8,7 11 11 16 16


Для увеличения срока службы шестерённых насосов замену масла рекомендовано производить по мере загрязнения, но не реже одного раза в шесть месяцев работы насоса. Ресурс шестерённого насоса при условии номинальной работы не менее 7100 часов.

  Тип исполнение шестерённых насосов по виду крепления



Марка насосов (агpегатов) Исполнение
Г11-21; Г11-22; Г11-23; Г11-24; Г11-25 С кpеплением по лапам
Г11-21А; Г11-22А; Г11-23А; Г11-24А; Г11-25А С кpеплением по лапам


Направление вращения приводного вала насоса-правое. Насосы с левым вращением вала могут быть изготовлены по сецзаказу.

Общий вид насоса типа Г11-2..(А)

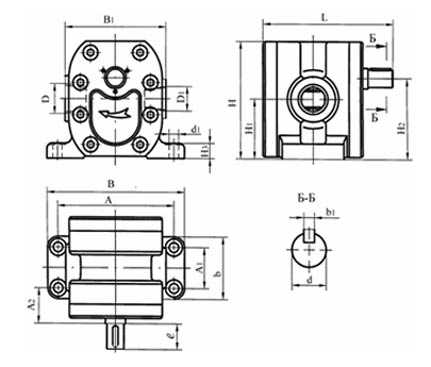

Габаритные и присоединительные размеры шестерённых насосов типа Г11-2..(А)

Обозначение размеров Типоразмер насоса
Г11-22 Г11-23 Г11-24 Г11-25
Г11-22А Г11-23А Г11-24А Г11-25А
А 110 114 146 166
А1 38 60 63 75
А2 33 34 46 46
В 130 138 176 200
В1 100 110 130 155
D (всасывание) К3/4" К3/4" К1 1/4" К1 1/2"
D1 (нагнетание) К1/2" К1/2" К3/2" К1 1/4"
H 109 125 143 175
H1 55,5 63 74 85,5
H2 75 86 100 118
H3 14 15 16 17
L 123 155 180 205
b 58 82 93 105
b1 5 5 6 8
d 16 18 22 28
d1 9 9 13 13
l 24 30 30 40

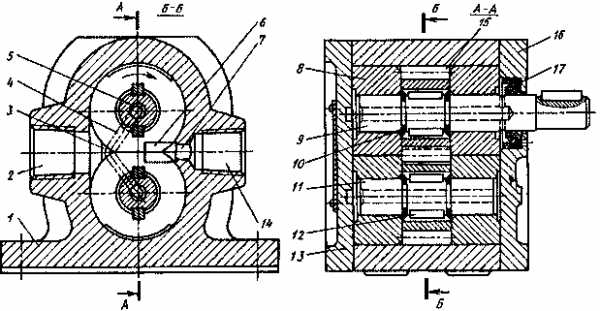

Описание конструкции и принципа работы шестеренных насосов типа Г11-2...

В расточках корпуса 1 насоса размещены два стальных закаленных зубчатых колеса 15 и подшипники скольжения, выполненные в виде четырех монолитных втулок 8. Колеса с помощью шпонок 12 связаны с ведущим 9 и ведомым 11 валами. Рабочий комплект (зубчатые колеса, втулки, валы)удерживается в корпусе крышками 13 и 16, причем последняя содержит манжетное уплотнение 17. В осевом направлении колеса фиксируются относительно валов пружинными кольцами 10, допускающими возможность самоустановки колес относительно сопряженных торцовых поверхностей втулок 8. В валах 9 и 11 выполнены отверстия 5, а на поверхности крышки 13 - канавки 4, служащие для отвода утечек масла во всасывающую линию. При вращении зубчатых колес увеличивается объем камеры 3 насоса, расположенной со стороны выхода зубьев из зацепления, и она заполняется маслом через отверстие 2, связанное со всасывающей линией. В зоне рабочей камеры 7 зубья входят в зацепление, вытесняя масло из межзубьевых впадин в напорную линию через отверстие 14. Для исключения запирания масла в межзубьевых впадинах на торцовых поверхностях втулок 8 выполнены разгрузочные канавки 6. Для улучшения условий всасывания камера 3 расширена специальной фрезеровкой, а камера 7 выполнена в виде узкой щели для уменьшения неуравновешенных радиальных нагрузок, действующих на зубчатые колеса.

erkogor.ru

Шестерённые насосы типа Г11-2..(А) | Мир Гидравлики

Чистота рабочей жидкости должна быть не грубее 13 класса по ГОСТ 17216-71, для этого следует устанавливать на напорной или сливной магистрали гидросистемы фильтр с номинальной тонкостью фильтрации не грубее 40 мкм.

Шестерённые насосы предназначены для эксплуатации в районах со следующими типами климата ( категория размещения по ГОСТ15150):
- умеренным и холодным (УХЛ), категории 4 и 1;
- холодным (ХЛ), категория 1;
- сухим и влажным тропическим (Т), категория 4.

Насосы шестерённые могут устанавливаться как в горизонтальном, так и вертикальном положениях, при этом размещение насоса на машине должно обеспечивать удобный доступ к ним для монтажа и наблюдения за работой.
При монтаже насосов следует строго центрировать валы насоса и приводного механизма, смещение их осей не должно быть более 0,2мм.
Для защиты насоса от перегрузок в гидросистеме необходимо устанавливать предохранительный клапан, настройка которого не должна превышать 3МПа (30 кгс/см2), а расход должен соответствовать подаче насоса.
Перед началом работы внутренние полости шестерённого насоса должны быть залиты чистым минеральным маслом.



Технические характеристики шестерённых насосов типа Г11-2..(А)


Наименование

Типоразмер насоса

Г11-22А

Г11-22

Г11-23А

Г11-23

Г11-24А

Г11-24

Г11-25А

Г11-25

Рабочий объём, см3

11,2

16

22,4

29,1

40

56

80

100

Номинальная подача, л/мин.

12

18

26

38

51,5

73

105

133

Коэффициент подачи, % не менее

76

78

80

82

89

90

91

92

КПД % не менее

54

56

64

68

72

74

76

77

Давление на выходе, МПа
– номинальное

25

25

25

25

25

25

25

25

– максимальное

30

30

30

30

30

30

30

30

Давление на входе номинальное, МПа

не более минус 0,02

не более минус 0,02

не более минус 0,02

не более минус 0,02

не более минус 0,02

не более минус 0,02

не более минус 0,02

не более минус 0,02

Частота вращения, с-1 (об/мин)

24,0 (1450)

24,0 (1450)

24,0 (1450)

24,0 (1450)

24,0 (1450)

24,0 (1450)

24,0 (1450)

24,0 (1450)

– номинальная

10,0 (600)

10,0 (600)

10,0 (600)

10,0 (600)

10,0 (600)

10,0 (600)

10,0 (600)

10,0 (600)

– минимальная

30,0 (1800)

30,0 (1800)

30,0 (1800)

30,0 (1800)

30,0 (1800)

30,0 (1800)

30,0 (1800)

30,0 (1800)

максимальная
Мощность при номинальном давлении, кВт

0,9

1,5

1,7

2,3

2,9

4

5,5

7,5

Масса, кг

6

6

8,7

8,7

11

11

16

16



Для увеличения срока службы шестерённых насосов замену масла рекомендовано производить по мере загрязнения, но не реже одного раза в шесть месяцев работы насоса. Ресурс шестерённого насоса при условии номинальной работы не менее 7100 часов.

Тип исполнение шестерённых насосов по виду крепления


Марка насосов (агpегатов)

Исполнение

Г11-21; Г11-22; Г11-23; Г11-24; Г11-25

С кpеплением по лапам

Г11-21А; Г11-22А; Г11-23А; Г11-24А; Г11-25А

С кpеплением по лапам



Направление вращения приводного вала насоса–правое. Насосы с левым вращением вала могут быть изготовлены по сецзаказу.



Общий вид насоса типа Г11-2..(А)

Габаритные и присоединительные размеры шестерённых насосов типа Г11-2..(А)


Обозначение размеров

Типоразмер насоса

Г11-22

Г11-23

Г11-24

Г11-25

Г11-22А

Г11-23А

Г11-24А

Г11-25А

А

110

114

146

166

А1

38

60

63

75

А2

33

34

46

46

В

130

138

176

200

В1

100

110

130

155

D (всасывание)

К3/4"

К3/4"

К1 1/4"

К1 1/2"

D1 (нагнетание)

К1/2"

К1/2"

К3/2"

К1 1/4"

H

109

125

143

175

H1

55,5

63

74

85,5

H2

75

86

100

118

H3

14

15

16

17

L

123

155

180

205

b

58

82

93

105

b1

5

5

6

8

d

16

18

22

28

d1

9

9

13

13

l

24

30

30

40



Описание конструкции и принципа работы шестеренных насосов типа Г11-2...
В расточках корпуса 1 насоса размещены два стальных закаленных зубчатых колеса 15 и подшипники скольжения, выполненные в виде четырех монолитных втулок 8. Колеса с помощью шпонок 12 связаны с ведущим 9 и ведомым 11 валами. Рабочий комплект (зубчатые колеса, втулки, валы)удерживается в корпусе крышками 13 и 16, причем последняя содержит манжетное уплотнение 17. В осевом направлении колеса фиксируются относительно валов пружинными кольцами 10, допускающими возможность самоустановки колес относительно сопряженных торцовых поверхностей втулок 8. В валах 9 и 11 выполнены отверстия 5, а на поверхности крышки 13 - канавки 4, служащие для отвода утечек масла во всасывающую линию. При вращении зубчатых колес увеличивается объем камеры 3 насоса, расположенной со стороны выхода зубьев из зацепления, и она заполняется маслом через отверстие 2, связанное со всасывающей линией. В зоне рабочей камеры 7 зубья входят в зацепление, вытесняя масло из межзубьевых впадин в напорную линию через отверстие 14. Для исключения запирания масла в межзубьевых впадинах на торцовых поверхностях втулок 8 выполнены разгрузочные канавки 6. Для улучшения условий всасывания камера 3 расширена специальной фрезеровкой, а камера 7 выполнена в виде узкой щели для уменьшения неуравновешенных радиальных нагрузок, действующих на зубчатые колеса.



Смотреть полный вариант ГОСТ 15150-69 в PDF формате (2,7 Мб)


Смотреть из раздела Насосы и агрегаты 2-й группы типа Г11-2..:


mirgidravliki.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
