отличная защита от экстремального нагрева

Футеровка печи – описание, основные технические решения, способы обустройства защитного слоя и описание наиболее распространенных материалов, способных эффективно защитить изделие от воздействия негативных факторов и влияния экстремальных температур.

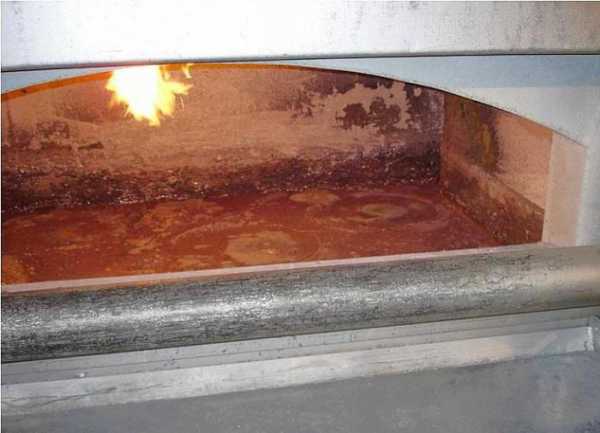

Внутренняя отделка топки печи подвергается воздействию высоких температур, образующихся при горении топливных материалов. Особо экстремальные условия существуют при использовании высококалорийного топлива. И, несмотря на то, что печь, как правило, изготавливается из огнеупорных материалов, дополнительная обработка внутренних поверхностей – футеровка печи, будет весьма полезна для продления ее срока службы.

Футеровка – специализированная процедура обустройства внутренних поверхностей печи, обеспечивающая высокую степень защиты от термических, механических и химических воздействий, которым изделие постоянно подвергается на протяжении всего срока эксплуатации. В целом, футеровка представляет собой защитный и изолирующий слой из термостойких материалов, служащих для защиты деталей от экстремальной температуры, создаваемой в процессе горения. Она также предотвращает чрезмерные потери тепла от внешних поверхностей печи, делая процесс более энергоэффективным.

Особенности футеровочной защиты

В условиях регулярного использования, на материалы, из которых изготовлена печь, действуют экстремально высокие температуры, варьирующиеся от типа используемого топлива. Внутренние поверхности топки подвержены растрескиванию, а, в случае с металлическими изделиями — чрезмерный перманентный нагрев и постоянные циклы «расширения-сжатия», приводят к его постепенному разрушению. Высокие температуры образуются, как правило при использовании угля, хотя и паллеты зачастую вызывают чрезмерный нагрев.
Экстремальные температуры — не единственный фактор, негативным образом воздействующий на поверхности печей из металла или кирпича. Футеровка применяется и для:

  • В качестве теплоизоляции, защищающей от колебания температур.
  • В качестве защиты от агрессивной среды. (кислотных реагентов топлива).
  • Защита от механических повреждений топки.
  • В качестве облицовочного материала.

В каких случаях применяется

Стоит отметить, что в футеровке нет необходимости, если печь нужна для непостоянного обогрева дачи или приготовления пищи на открытом огне (барбекю, шашлыки и т.д.). В данных случаях нет необходимости в обустройстве дополнительной защиты, так как разрушения, происходящие в процессе использования – минимальны.
Футеровка рекомендуется для изделий, использующихся для длительного и постоянного обогрева помещений или приготовления пищи в условиях различного рода кафе и ресторанов, где происходит непрерывное поддержание в топке необходимых температур – например, «русские» печи и им подобные. Особо нужна футеровка и при использовании высококалорийного топлива, при сгорании, высвобождающее большое количество энергии, вследствие чего в топке наблюдается экстремально высокий температурный режим.

Основные способы футеровки

Основные способы футеровки

Важно! Качественная футеровка может быть проведена после инженерных изысканий и корректном подборе изолирующего материала.

Работы по футеровки внутренней камеры печи из металла, натурального камня или кирпича, проводятся с учетом того, какой эффект необходимо получить в итоге. Например, теплоизолирующие экраны оказывают воздействие на процент нагрева газов, выводя большую часть тепловой энергии посредством выхода потоков воздуха и продуктов горения через дымоход. Огнестойкие материалы, обладающие низкой проводимостью тепла, эффективно справляются с защитой материалов печи от теплового воздействия, принимая большую часть такового на себя, что исключает взаимодействие внутренних стенок печи с открытым огнем. Одним из основных способов футеровки – является и укладка дополнительного слоя из специального кирпича, что также способствует эффективной защите топки от чрезмерного нагрева.

Внимание! Обустройство специальных теплозащитных экранов достаточно сильно понижает теплоотдачу печи, что не рекомендуется, если изделие используется для обогрева помещения.[/wpmfc_cab_sw] Основой футеровки – является использование «шамотных» материалов, специально подготовленных смесей, в которых посредством длительного обжига под воздействие высоких температур, уничтожаются пластичные свойства веществ. Кроме этого эффективными футеровочными материалами являются:

  • Натуральный камень из песчаника или кварца, обладающий высокой степенью устойчивости к воздействию экстремальных температур.

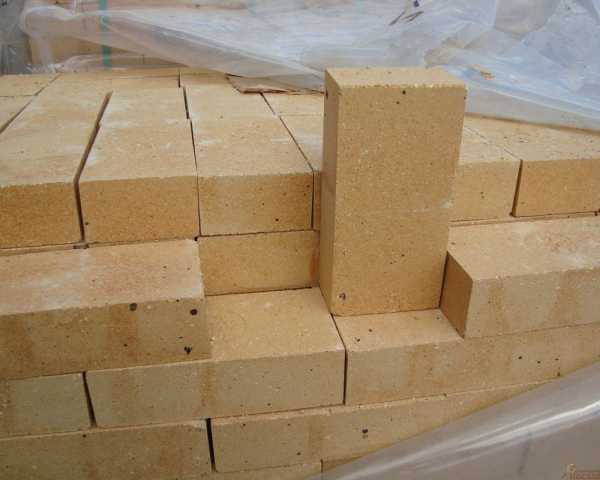

  • Специальные «шамотные» кирпичи – изготавливающиеся по специальной технологии, с добавлением различных примесей для улучшения конечных свойств материала, например, обожженной глины. Использование таких кирпичей, довольно популярный метод футеровки, так как они могут выдерживать очень высокие температуры и, сравнительно, не дорого стоит.

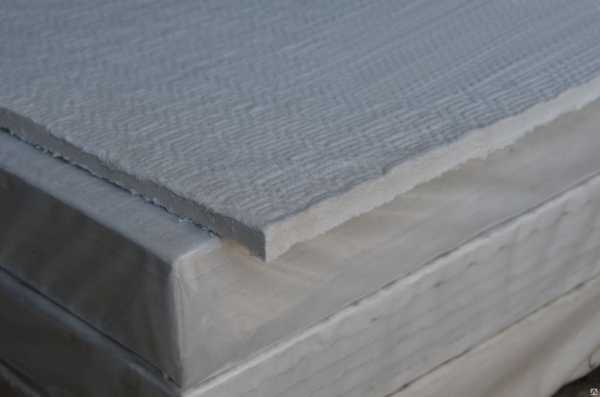

  • Рулонная защита: базальтосодержащие материалы, плиты из вермикулита, каолиновая бумага, вата или картон.
  • Специальные растворы: шамотные огнеупорные бетоны, корундовые, силикатно-муллитовые жидкостекольные смеси разного состава.

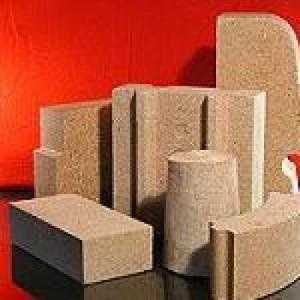

Огнеупорный кирпич

Материалы для футеровки подбираются индивидуально, исходя из индивидуальных особенностей изделий и возможностей обустройства защиты из того либо другого материала. В условиях промышленных печей, часто используются «шамотные» кирпичи или натуральный камень. Но, в условиях частного дома, где размеры топки не позволяют укладку дополнительного слоя из этих материалов, более подходящими являются альтернативные методы теплозащиты.

Сравнительная таблица свойств материалов для футеровки



Внимание! Для проведения эффективной футеровки самостоятельно необходимо обладать соответствующими навыками или обратиться к специалистам.[/wpmfc_cab_sw] Футеровка с использованием кирпича

Футеровка с использованием кирпича

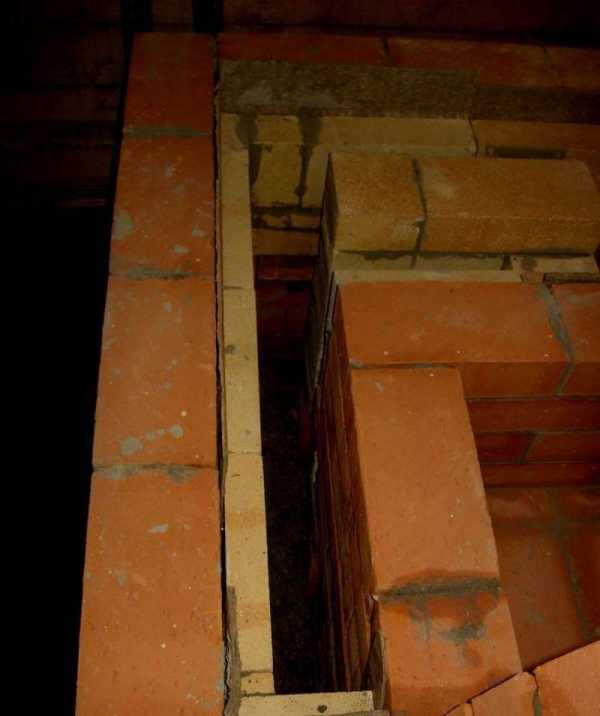

Футеровка из «шамотного» кирпича – один из эффективных способов защиты топки, характеризующийся невысокой себестоимостью. Для обустройства такой защиты своими руками следует придерживаться определенных правил:

  • Кладка кирпича осуществляется способом «ребро на ребро» по всей длине внутренних стенок печи, не сдвигая элементы относительно друг друга.
  • Заполнение швов осуществляется посредством специальных «шамотных» и глино-содержащих растворов.
  • Если печь состоит из кирпича, футеровочный слой стыкуется с основным вертикальным швом, без перевязки.
  • Если топка металлическая – обязательным условием является кладка с зазором между металлом и кирпичом. Это критически важный аспект для сохранения структурной целостности кладки, которая из-за циклов «расширения-сжатия» металла при нагреве, может быть подвержена постоянным механическим воздействиям.

Важно! Кирпичная футеровка подвержена растрескиванию из-за неоднородности нагрева внешнего и внутреннего слоев. Для более качественной отделки стоит особо внимательно подходить к выбору раствора для швов. Для проверки его качества следует скрепить несколько кирпичей и подвергнуть их обжигу в топке, и на руководствуясь полученными результатами, принимать решение об использовании того, либо иного раствора. Также, не рекомендуется использование «шамотных» и обычных огнеупорных кирпичей одновременно. Это может привести к нарушению целостности кладки из-за неравномерного расширения материалов при нагревании.

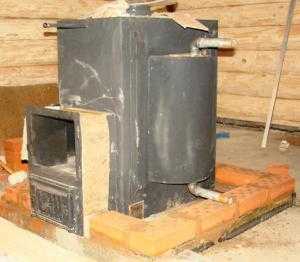

Футеровка металлических печей

Футеровка металлических печей

Основным нюансом при футеровке металлических печей – является расширение метала при нагревании, которое намного выше, чем у камня или кирпича. Это свойство следует учитывать при обустройстве защитного слоя. Обязательное условие – необходимость оставить зазор, который покроет люфт металла и убережет футеровочную защиту от механических повреждений и растрескивания.

Совет! Для уплотнения зазоров можно использовать полотна или жгуты из базальтовой ваты, а в нежилых помещениях подойдет и асбест.
Стоит отметить, что наиболее распространенной ошибкой при обустройстве металлических печей – является кладка кирпича, как в топке, так и снаружи изделия. Кирпич – достаточно теплоемкий материал, но в то же время, обладает низкой теплопроводностью. В результате этого большая часть тепла выводится вместе с продуктами горения через дымоход.

Внимание! Опасным последствием наружной кладки изделия из металла кирпичом, может стать и угарный газ, проникающий в помещение из-за прогорания стенок топки.[/wpmfc_cab_sw] Футеровка рулонными материалами

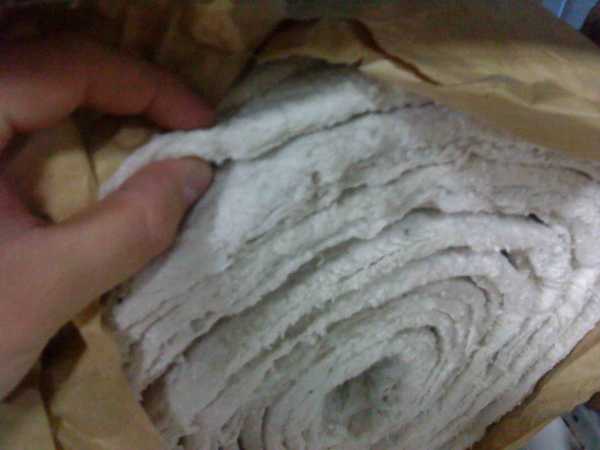

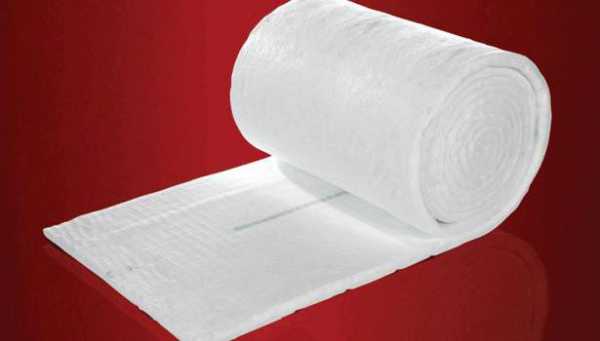

Футеровка рулонными материалами

Оптимальным способом футеровки небольших печей, чтобы сэкономить внутреннее пространство топки, может стать обустройство защиты из рулонных материалов, пластин или матов. Номинальная толщина большинства таких материалов, не превышает 1 сантиметр, а часто и того меньше: картон из каолина, например, изготавливается с максимальной толщиной в 7мм. Такой способ эффективно сохранит внутренне пространство для закладки нужного количества топлива и обеспечит беспрепятственное прохождение продуктов горения через дымоход.

Важно! Следует учитывать, что количество материалов рассчитывается с учетом их возможного линейного расширения под действием высоких температур.
Отдельные пластины материала крепятся посредством армирующих элементов, металлических штырей, вставляющихся в предварительно подготовленные пазы. Следует учитывать и очередность обустройства топки рулонными материалами: пластины кладутся сначала на дно, после на боковые стенки и в конце – на верхнюю поверхность топки.

Важно! Следует помнить, что большинство современных металлических печей имеют заводской футеровочный слой, например, отделаны вермикулитом. Дополнительное обустройство может быть выполнено базальтовым картоном.

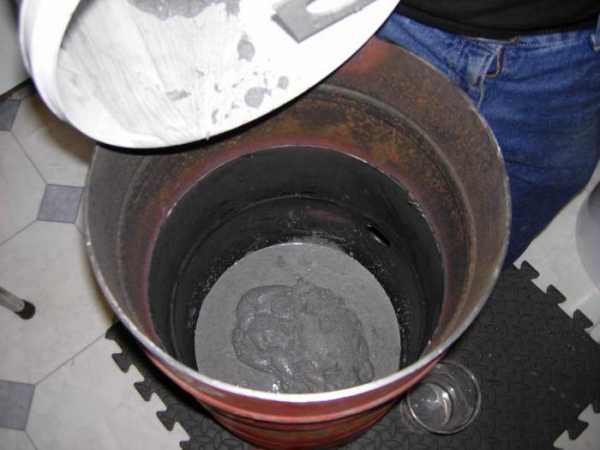

Обмазка растворами

Обмазка растворами

В последнее время достаточно популярным методом футеровки стало – обработка поверхности топки специальными растворами на основе шамотных, муллитовых либо корундовых смесей. Такая защита характеризуется сверхтонким покрытием, которое не сложно в нанесении. Для приготовления раствора, смесь разбавляется необходимым количеством воды и доводится до желаемой консистенции. После нанесения, футеровочный слой должен быть подвержен термической обработке или, другими словами, обжигу. Можно обжечь раствор и паяльной лампой до образования затвердевшей корочки.

Срок службы защитного слоя

Срок службы защитного слоя

Футеровка – не является вечной защитой топки печи и, в зависимости от интенсивности работы, температурного режима и выбранного материала, защитный слой со временем изнашивается, вследствие чего теряется начальная герметичность.
Важно! Наиболее долго послужит качественно выполненная футеровка, обустроенная специалистами, где материалы будут нанесены правильно, равномерным слоем, без повреждений, зазоров и трещин.
Можно продлить срок службы футеровочного слоя самостоятельно, для этого стоит проверять внутреннюю поверхность топки на структурную целостность, возможные механические повреждения и, при необходимости, своевременно их устранять.

pechiexpert.ru

Футеровка печей и отопительных агрегатов своими руками — Стройфора

Чтобы футеровка, выполненная шамотными изделиями, была прочной, долговечной и эффективной, требуется применять специальный раствор. Оптимальный вариант – готовые сухие смеси, адаптированные для шамота и проверенные на режим работы лабораторно. Жаростойкие и огнеупорные составы для кладки рынком представлены в ассортименте, и цены вполне демократичны, а эксперименты с футеровкой обходятся дороже, поскольку ремонтно-восстановительные работы отопительных сооружений – дело трудоемкое и долгое.

Футеровка шамотным кирпичом

Готовые сухие смеси для футеровки имеют на упаковке инструкции производителя и информацию о точном назначении состава. Облицовка топочных отделов печей требует огнеупорных смесей, а для остальных отделов можно применить и жаростойкие растворы. Огнеупорные составы значительно дороже, но только их следует применять для футеровки топок, тем более, что раствора потребуется немного – можно брать из расчета 70 кг сухого вещества на 100 шт. кирпича.

При футеровке шамотным кирпичом замачивать его перед укладкой следует не всегда, а в определенных случаях:
  • Сухой кирпич быстро впитывает воду из раствора, в результате растворный шов быстрее схватывается и теряет пластичность. Подправить что-то очень трудно, поэтому требуется хороший навык кладочных работ. Если кирпич замочить перед работой, то возможно получить дополнительный ресурс на исправление ошибок в кладке за счет продления подвижности растворной смеси.
  • При повторном применении кирпичей от разборки старых печек замачивание дает открытие капилляров и поровых структур кирпича, в которые за время службы попали пыль и растворы. Влага и растворы в результате увлажнения легче проникают в кирпич, сцепление и прочность кладки повышается.
  • При летних кладочных работах, когда температуры воздуха высокие, ненадолго замачивать кирпич перед кладкой рекомендуют. Осенью и зимой эта процедура становится лишней и вредной, поскольку переувлаженный кирпич в кладке нужно сушить, а до естественного просыхания и схватывания раствора в швах кладки топить печь недопустимо – это может вызвать деформации в швах кладки и снизить ее прочность. Иногда сушку проводят при помощи тепла от мощной электрической лампы накаливания при полном открытии всех дверец печки.

Сухой шамотный кирпич для кладки предпочтительнее, поэтому вместо замачивания кирпича можно сделать растворную смесь чуть менее густой, чтобы иметь небольшое время для выправления возможных огрехов кладочных работ.

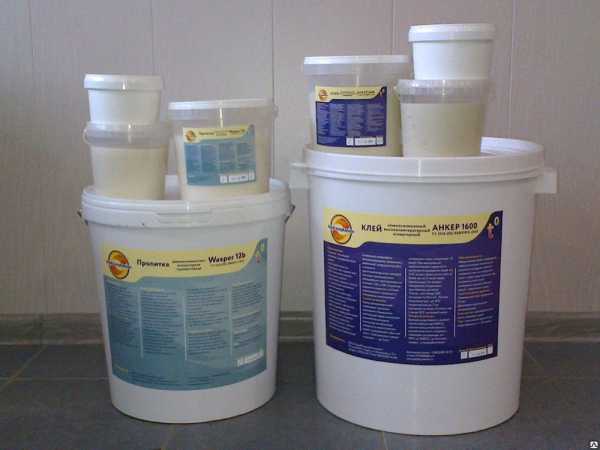

Футеровки огнеупорными клеями и пастами

Как вариант, применение для футеровок не шамотных растворов, а огнеупорного алюмосиликатного клея имеет неоценимые преимущества. Данные составы применяют не только для футеровок бытовых печей в качестве кладочных и обмазочных растворов, но также и в металлургии. применяют высокотемпературные клеи для монтажа изделий из базальтового и каолинового волокна, керамоволокна, шамотных изделий, с отличным сцеплением в итоге.

Продается алюмосиликатный клей готовым к употреблению, в герметичной пластиковой таре разной фасовки, минимально 2 кг.

Футеровка с применением огнеупорного клея включает этапы:
  • Перед работой клей тщательно перемешивают до полной однородности.
  • Наносят клей на предварительно увлажненные поверхности стальными шпателями. На стенки топочного отдела и/или другие элементы футеровки клей наносят тонким слоем – не более 3 мм. В случае, когда футеровка выполняется только клеевым слоем, без наклейки картона или других материалов, то клей наносят за 3-4 раза, с выдержкой каждого слоя около 15 мин.
  • При закреплении базальтового картона на горизонтальных поверхностях можно разбавлять клеевую массу водой до 15%. На расход клеевого состава влияет качество обрабатываемых поверхностей и толщина наносимых слоев, клея может уходить на кв. Метр в пределах 2-4 кг.
  • Слой клея полностью высыхает через сутки, если температура не ниже 25⁰С и толщина нанесения не больше 3 мм. При высокой температуре (более 85⁰С) полное высыхание наступает через 5-7 часов.

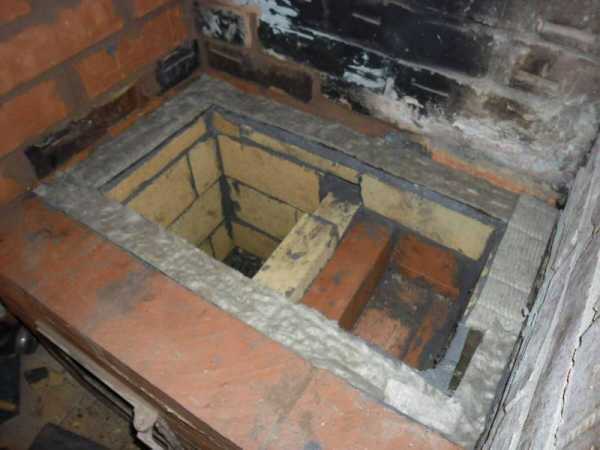

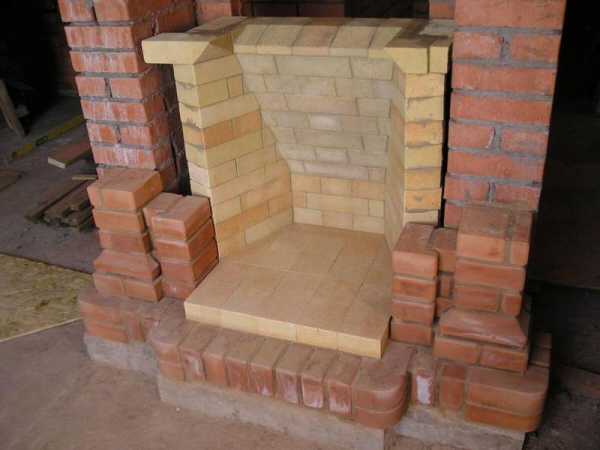

Футеровки топок кирпичных печей и каминов

При футеровке стен топочных отделов следует обязательно учитывать неизбежное термо расширение материалов при температурных воздействиях, когда печи, камины или котлы будут работать. Внутренняя защита из слоя шамота и наружный кладочный слой из обычного красного кирпича должны иметь компенсационный просвет 0,7-1,0 см и/или прокладочный слой из асбокартона, базальтового или каолинового листа, или рулонного материала. Прямой контакт внешней стенки топочного отдела с футеровкой топки недопустим, должен быть или свободный просвет, или заполнение жаропрочным материалом, иначе разница в температурном расширении материалов вызовет деформации и сооружение будет постепенно разрушаться.

Перед началом кладки рассчитывают потребность в материалах. Более распространен шамотный кирпич со стандартными размерами 250*150*65 мм. Шамотные изделия выпускаются в большом ассортименте, это делает возможным подбор шамота для конфигурации любой сложности - для топочных камер, свода камина, арок и пр. Возможна выкладка наклонных поверхностей по обрамлениям колосниковых решеток и формирование задних стен каминов, так называемого «зуба» - отражателя тепловых потоков. В каминах внутренние стенки выполняют с уклоном, чтобы тепло шло в помещение, а продукты сгорания направлялись в точно рассчитанное отверстие. Точно так же, как и в топках печей, в каминах обязательны компенсационные зазоры между шамотной футеровкой и наружными стенами из кирпича.

Толщину и материалы для футеровки подбирают исходя из рабочего режима печи или котельного агрегата. В целях укрепления шамотной кладки применяется и армирование. Армируют швы стальной проволокой диаметром 3 – 5 мм в каждом втором ряду. Когда печи возводятся по схемам-порядовкам, то и футеровки делаются параллельно, и все размеры уже рассчитаны и расписаны в порядовке, так же, как и формы и размеры шамотных изделий.

Но если нужно выполнять футеровку топки уже построенной печи, этапы процесса следующие:
  • Первый ряд шамотного кирпича укладывают вокруг колосниковых решеток, и предпочтителен кирпич с наклонной гранью для обеспечения уклона в направлении колосников.
  • В готовых топках выкладывать заднюю стенку с наклоном крайне трудно, поэтому приходится делать их ровными. Заднюю и боковые стены футеровки поднимают одновременно.
  • При малых размерах топок и необходимости их футеровки применяют не шамотный кирпич, а тонкостенные шамотные панели или обмазки пастообразным огнеупорным составом. При выполнении обмазок необходимо, что вся поверхность была обработана. Перед работой устраивают верхнюю подсветку, сняв с конфорок чугунные кольца.

При футеровке топок любых размеров, так же, как и при кладке, совмещать керамические жаростойкие кирпичи и огнеупорные шамотные недопустимо. Эти материалы сильно различаются по плотности и линейному расширению, а кроме того, у них разный коэффициент теплопроводности. Сочетание шамота и красного кирпича даст кладку, подверженную деформациям при нагреве, нестабильную и ненадежную, причем первым трескается и разрушается основной красный кирпич. Чтобы компенсировать тепловые расширения, между шамотом и керамикой всегда необходимы зазоры с прокладкой огнеупорного листа из асбокартона, базальта или каолина. В небольших топках при футеровке трудно устраивать еще и зазоры, но это необходимо, хотя бы минимальным размером в полсантиметра.

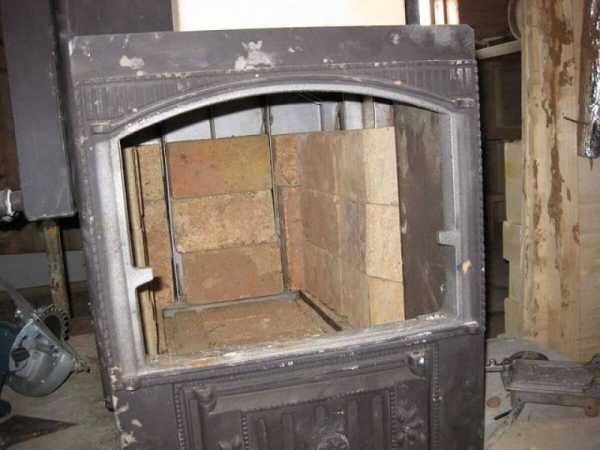

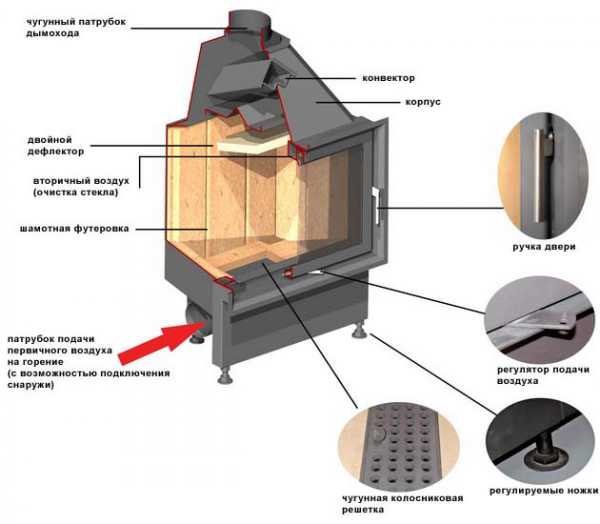

Футеровка топки металлической печи

Линейное расширение металла и шамота несравнимо с аналогичными параметрами кирпичей разного вида, поэтому при футеровках стальных топок вопрос о зазорах даже не возникает. Тепловые зазоры между стальным листом топки и шамотом заполняют асбестом, но предпочтительны каолиновые или базальтовые ваты или маты.

Футеровка металлических отопительных печей неизбежно снижает эффективность обогрева, поскольку часть тепла от сгорания топлива пойдет не на прогрев стенок, а в дымоход. Поэтому при наличии внутренней футеровки топок наружную облицовку стальной печки керамическим кирпичом делать совершенно излишне - высокая теплоемкость и низкая теплопроводность керамики сильно снизит теплоотдачу от печи.

Начинают облицовывать металлическую топку со дна к верху, так же как кирпичную – выкладывают дно, по настилу из, к примеру, базальтового картона не тоньше 1 см. Фиксируют картон или листы другого жаростойкого материала огнеупорным клеем.

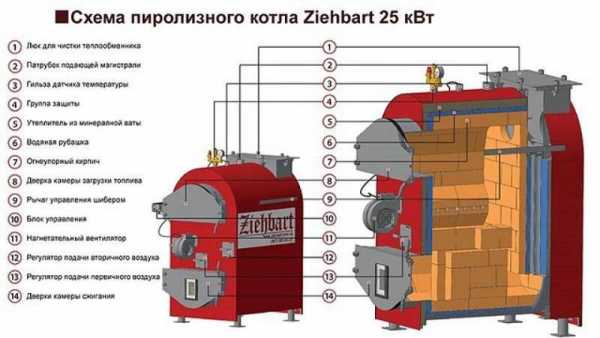

Отличия футеровки отопительных твердотопливных котлов

Особенности футеровки котлов состоят в учете специфики работы – котельный агрегат должен вырабатывать тепловую энергию и непрерывно передавать ее в теплообменный контур циркулирующему теплоносителю, а рассеивание тепла сквозь внешний корпус конструкциями котлов сокращается до минимума, поскольку в контексте котлов отдача тепла наружу – это теплопотери. Все это и определяет отличия футеровки различных котлов, в зависимости от их экранирования.

Основные три метода футеровки котлов
  1. Редко применяются для бытовых котлов – тяжелые футеровки. Если котел имеет слабое экранирование, и нагревается при работе свыше 1200⁰С, то создаются риски, что стенки из листовой стали быстро прогорят. Кроме того, обслуживать такое агрегат уже небезопасно, и возможны возгорания. При выполнении тяжелых футеровок шамотный кирпич кладут ложком двумя или даже тремя слоями. В итоге температуры наружных поверхностей котла понижается до 80⁰С.
  2. Однослойная шамотная футеровка считается облегченной. При этом снаружи поверхность котлов дополнительно облицовывают негорючим материалом из расчета конкретных температур, до которых нагревается агрегат, а сверху возможна еще и обшивка листовой сталью.
  3. Внешняя футеровка из огнеупорных составов – клея, вязких обмазок или паст для того, чтоб термоизолировать трубы сверху. Применяется этот простой способ футеровки на участках, по которым трудно или невозможно применять другие утеплители по причине сильного нагрева. Наносят обмазочную футеровку кистями за два, реже три или четыре раза, прокладывая армирующую стекловолоконную сетку. Стальные сетки не применяют, поскольку при нагреве они дают слишком сильное линейное расширение. Сетка обеспечивает защиту от возможного сквозного механического повреждения футеровочного слоя. Такая утолщенная многослойная футеровка предотвращает теплопотери сквозь трубы.

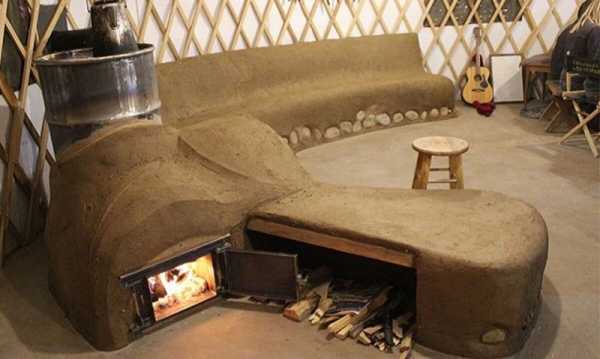

Особенности футеровки топок лепных глиняных печек

Лепная глинобитная печь сейчас в большой моде, и разнообразие таких печей и по дизайнам, и по конструкциям и по габаритам все растет, несмотря на огромный ассортимент чугунных и стальных печей и всех нужных стройматериалов для возведения печек кирпичных. Лепные печи особенные – они очень древние, проверенны временем и высоко функциональные, и отапливают, и «лечат», и создают эксклюзивный шик. Причудливая лепная печь с лежанками сейчас безусловный мощный тренд. Топка лепной глинобитной печи тоже нуждается в защите – футеровке.

Для лепных печей специалисты рекомендуют в качестве футеровок применять шамот. Небольшое исключение – если печка сложена из растворной смеси с каменным армированием (довольно сложная технология на грани искусства), то возможно ограничиться обмазочной футеровкой огнеупорным клеем или пастами. Применяют те же составы, что и для топок печей и труб котлов – муллитовую или корундовую смесь, специальные расширяющиеся глиноземистые цементы, шамотные растворные смеси или мергели, а также клеевые алюмосиликатные составы.

Футеровка пастами и вязкими клеевыми составами несложна и не требует высокой квалификации, а лишь аккуратности и внимания. Когда огнеупорная обмазка застывает, она образует монолитную защитную оболочку и не даст растрескаться основным глиняным стенкам топки при сильном нагреве.

Футеровка, ремонт и восстановление топочных камер печей

Все печи перед тем, как начать новый сезон эксплуатации после летних месяцев, подлежат ревизиям проверкам. В период летнего простоя возможны воздействия, результаты которых заметны не сразу, но приведут при начале топки к трещинам и сколам. Эти явления не только снижают эффективность теплоотдачи от печки, но и могут стать очень опасны – это риски появления угарного газа в жилой зоне. Угарный газ, или окись углерода, газ без вкуса, цвета и запах, крайне опасный для здоровья и жизни – эта информация тривиальна и знакома всем. Ревизии печи после простоя проводят по внешним кирпичным (облицованным, оштукатуренным, изразцовым и др.) Слоям, а также в обязательном порядке и по внутренним поверхностям имеющейся футеровки. Все трещинки и повреждения тщательно заделываются.

Футеровка ремонтируется огнеупорными обмазками – мастикой, клеем, раствором. Наружные поверхности достаточно восстановить жаростойким материалом. Топить печь после ремонтных работ следует не раньше, чем полностью высохнет и схватится огнеупорный и жаростойкий материал, причем только естественной сушкой. Деформации по участкам заделок возникают, если печь начинают топить сразу после ремонта.

Самостоятельная футеровка печи и котла возможна, но требует знаний и некоторого опыта, поэтому зачастую по этим вопросам обращаются к профессионалам. Ведь мало просто провести работы, нужно еще и рассчитать необходимую толщину футеровки и правильно подобрать материал из немалого ассортимента материалов.

stroyfora.ru

Общие представления о футеровки печи

25.11.2014

Для возведения печей используются лишь огнеупорные материалы. Но даже они не способны самостоятельно долго противостоять высоким температурам, которые при сжигании топлива достигают сотен градусов. Чтоб защитить наружные стенки около топливника от радиационных, тепловых или химических воздействий, внутри обустраивают футеровку.

Первый вопрос, который задает любитель-печник, услышав слово футеровка что это и какого его предназначение. Это оболочка, которой покрывается внутренняя поверхность топочной. Благодаря устойчивости к постоянному воздействию высоких температур, она позволяет конструкции служить долгое время.

В химико-термической системе «среда-футеровка-материал» футеровка является своеобразным посредником. Приступая к кладке центральной части, рассматривать ее в качестве отдельной составляющей нельзя.

Содержание статьи:

Обустроить футеровку можно одним из следующих способов:

  1. Установка отражающих тепловое излучение защитных экранов, однако часть тепла будет уходить по дымоходу на улицу
  2. Произвести обработку внутренних поверхностей топочной материалами, обладающими низким коэффициентом теплопроводности

Основное предназначение футеровки – теплозащита, но не теплоизоляция. Эти два понятия совершенно различны между собой. Если изолировать от тепла внутреннюю поверхность, тепло будет постоянно задерживаться внутри топочной и удаляться наружу совместно с дымом, значительно снижая КПД печи.

Начинать кладку футеровки необходимо проведя инженерные расчеты и определившись с типом пеной установки. При этом учитываются особенности всех используемых стройматериалов.

Вводное видео

Особенности футеровки для различных типов печей

Для каждого типа печей или отопительных котлов футеровка имеет определенные особенности. Рассмотрим наиболее распространенные варианты:

  • Футеровка металлических печей
  • Футеровка кирпичный печей
  • Футеровка парового котла

Футеровка металлических печей

Если топочная печи делается металлической, необходимо принимать во внимание различное тепловое расширение материалов. Между футеровкой и сталью следует обязательно оставлять небольшой зазор, иначе постоянное колебание размеров железных стенок разрушит кладку.

Оставленная полость должна быть не пустой. Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении.

Делая футеровку металлических печей, кирпич иногда укладывают с обеих сторон. Ответ на вопрос о целесообразности подобного решения обосновывается следующим образом: улучшается прогревание печи и увеличивается уровень безопасности. Однако подобный подход ошибочный:

  • Кирпич обладает низкой теплопроводностью
  • Кирпич теплоемок

Анализируя вышеназванное, можно прийти к выводу, что футеровка металлических печей с обеих сторон приведет не к теплозащите, а теплоизоляции. Более того, внутрь топочной не будет поступать охлажденный воздух, что может привести к прогару поверхностей.

Читайте так же о том как сделать печь шведку своими руками

Кирпичной печи

Мнение о том, что обустройство футеровки кирпичной печи значительно проще, чем металлической, ошибочно. Подобные работы также обладают некоторыми особенностями, не учтя которые рассчитывать на продолжительную службу конструкции не придется.

Укладывать футеровку вплотную к кирпичам, являющимся элементами наружных стенок, нельзя. Причиной подобных последствий является выталкивание наружных слоев расширяющимися внутренними. Усугублять растрескивание способен тот факт, что глина обладает низкими показателями адгезии и расширяется больше, чем кирпич.

Если футеровка будет некачественной, это приведет к неприятным последствиям:

  • Перегрев наружных поверхностей станет следствием растрескивания швов и образования трещин
  • Последние, в свою очередь, послужат причиной утечек угарного газа внутрь помещения, но не в дымоходную трубу

Помимо качественной футеровки, выкладываемой из шамотного кирпича, особое внимание уделяется качеству швов и используемой глине. Необходимо склеить между собой 2-3 кирпича и обжечь высокими температурами. Данное действие позволит наглядно определить, как будет вести себя собранная конструкция. Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания.

Парового котла

Иногда футеровку необходимо выкладывать не для классических каминов и печей, а топочных паровых котлов. В этом случае выбирают одну из 3-х ее разновидностей:

  • Тяжелая
  • Облегченная
  • Натрубная

Тяжелая футеровка и что это значит – один из волнующих вопросов. К ней прибегают, когда котлы имеют слабое экранирование. Иногда внутри топочной температура может превышать 1200 градусов, становясь причиной возгораний внешних материалов. Выкладывать тяжелую футеровку необходимо из 2-3 слоев шамотного кирпича. Подобная защита позволяет снизить температуру снаружи до безопасных 60-80 градусов.

Если кирпич укладывается всего в один слой, футеровку называют облегченной. Однако каждый из поясов необходимо опирать на промежуточную балку или каркас котла. Затем поверхность отопительной установки окутывается негорючими материалами и накрывается металлическим листом. Благодаря такому сочетанию удается уменьшить наружную температуру и увеличить КПД котельной.

Самой простой считается натрубная футеровка. Для ее обустройства необходимо приготовить вязкую негорючую массу и нанести на трубы в 2-4 слоя. Чтоб конструкция лучше противостояла тепловому расширению, укладывается армирующая сетка.

Бытовая футеровка: ответы на распространенные вопросы

Чаще футеровка представляет собой кладку шамотного кирпича, которая будет непосредственно контактировать с горящей поверхностью. Однако строитель-новичок, впервые столкнувшись с подобной задачей, задаст себе ряд вопросов:

  1. Как лучше укладывать кирпичи?
  2. Какой по толщине должна быть футеровка печи?
  3. Каким должен быть зазор между кирпичами и необходим ли он вовсе?

При возведении классических печей и каминов достаточно укладывать всего один слой футеровки. При этом используют изделия размером 25х15х6.5 см – такой кирпич считается стандартным.

Укладку, как правило, проводят вертикально. Делать ее горизонтальной никто не запрещает, однако большая часть внутренней полезной площади будет утрачена.

В отличие от классического кирпича, тепловое расширение изделий из шамота минимально. Поэтому нет необходимости оставлять между ними большой зазор. В качестве связующего звена используют глиняный раствор и устанавливают металлический шип. Использование цементно-песчаного раствора запрещается.

Если футеровка соприкасается с металлическими изделиями, например, колосниковой решеткой, следует предусмотреть зазор между ними. Металл под действием жара будет постоянно изменяться в размерах и может быть вытолкнут, согнуться со временем и даже лопнуть.

Используемые материалы

Узнав, что такое футеровка, необходимо подробней рассмотреть материалы для ее возведения. Поделить материалы, используемые для футеровки печей и котлов, можно на три основных класса:

  • Класс А – искусственные или естественные материалы, основой которых является кремнезем
  • Класс В – классические материалы, в основе которых лежит глина
  • Класс С – к нему относят все оставшиеся варианты и различные огнеупорные растворы

Конкретные примеры

Защищать внутреннюю поверхность топочной можно самыми различными методами:

  • Кладка из шамотного кирпича
  • Нанесения негорючих смесей
  • Установка защитных экранов

К установке экранов рекомендуется прибегать в случае установки металлических банных печей. В других случаях он не эффективен, так как приведет к напрасной утечке тепловой энергии.

Выбрав кирпичную кладку, не рекомендуется использовать классический кирпич – он быстро разрушается и требует замены. До появления шамотных материалов использовались изделия марки М-300. Они сравнительно надежны и прочны, но все равно уступают в эффективности.

Рекомендуется применять шамотный кирпич, попадающий под ГОСТ 390-96.

Как приготовить раствор

Ранее упоминалось, что необходимо экспериментировать с раствором для кладки футеровки. Чтоб минимально сократить количество испытаний, рекомендуется заготовить сразу несколько вариантов и обжечь в одинаковых условиях. Не забываем наносить обозначения.

Широко популярным считается раствор, приготовленный на основе кирпичной пыли и шамотной глины. Однако если в печи будут сжигаться исключительно дрова, можно воспользоваться классической глиняной смесью с небольшим содержанием песка.

Футеровка для лепных печей

Классические каменные или металлические отопительные конструкции в банях постепенно вытесняются более современными и красивыми лепными печами. Они возводятся глинобитным методом. Для них футеровку выложить из шамотного кирпича можно, но мастера рекомендуют прибегать к специальным смесям:

  • Муллитовые
  • Шамотные
  • Корундовые

Для применения названных составов достаточно на месте развести их в теплой воде. Раствор наносится на огнеупорные поверхности. После высыхания монолит не будет трескаться.

О ремонте

Вечным не бывает ничего, в том числе футеровка топочной. Рекомендуется перед началом очередного отопительного сезона проводить осмотр поверхностей и восстанавливать разрушаемые участки.

В качестве латок рекомендуют применять смесь, основанную на глиноземистом цементе и шамотном порошке. Вначале масса наносится на разрушенные участки, а после просушивается открытым пламенем. Приступать к последнему этапу следует спустя неделю. Поторопившись, обновленная поверхность может вновь быстро разрушиться.

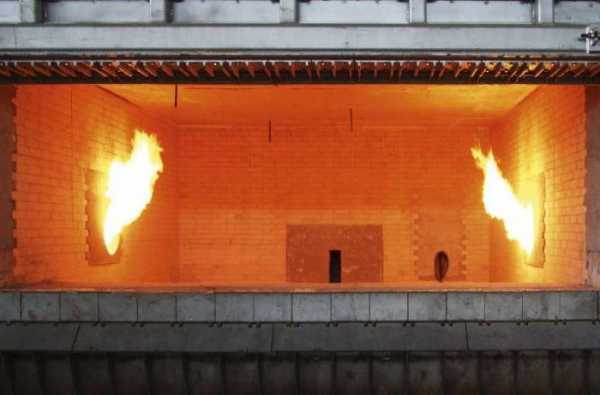

Немного о промышленной футеровке

Основное отличие промышленной и бытовой футеровки – структура используемого шамотного кирпича. В первом случае он будет подвергаться воздействию больших температур, поэтому требует дополнительного прессования в процессе производства. Они значительно дороже, однако способны выдерживать тепловые удары.

Рассмотрим наиболее оптимальные соотношения таких характеристик, как материал-плотность-температура:

Материал

Плотность кг/м3

Максимальная рабочая температура °С

Шамот

1800-2000

1300

Каолин плотный

2400-2500

1400

Вермикулит

150-250

1100

Базальтовая вата

100

750

Кирпич глиняный

1600

700

В промышленности футеровка выполняет гораздо больше практических функций, чем в быту:

  • Уменьшает температуру наружных поверхностей
  • Защищает стенки печи от теплового разрушения
  • Снижает тепловые потери
  • Не позволяет контактировать материалам печи с химическими соединениями или расплавленными металлами

Подводим итоги

Ознакомившись с различными особенностями обустройства футеровки для различных видов печей, можно смело приступать к работе. Однако пренебрежение рассмотренными правилами может существенно сказаться на надежности и долговечности отопительных конструкций.


Вам может понравиться

v-teplo.ru

Футеровка печи. Материалы для футеровки — Стройфора

Топка – «сердце» кирпичной печи, самый главный ее отдел. В топочном отделе материал контактирует с открытым пламенем, подвергается воздействию температур порядка 1000⁰С и термоударам. Из обычного кирпича топочные отделы печей не выкладывают, поскольку обычный кирпич будет в данных экстремальных условиях терять естественную влагу, обгорать, и в результате очень вероятно крошение и быстрое разрушение керамического кирпича. Чтобы кирпичная печь служила долго и работала без аварий, безопасность эксплуатации обеспечивают футеровкой, или отделением обыкновенного красного керамического кирпича от прямого контакта с пламенем.

Не только кирпичную печь нужно защищать футеровкой. Металлические печи и твердотопливные котлы имеют стальные стенки и элементы топок. Соединения таких элементов сварные. И сталь, и еще в большей степени сварные стыки подвержены довольно быстрому прогоранию. Только литые чугунные топки не нуждаются в футеровке, а металлические конструкции печей без защиты долго не служат. Если конструкция печи или твердотопливного котла предполагает стальные сварные детали, то, как правило, производитель разрабатывает и футерованную защиту посредством шамотных изделий или каолиновой ваты. Существуют и другие материалы для футеровки, но их не так много. Но не всегда стальная печь заводского изготовления выполнена с футеровкой камеры топки, и в этом случае данную работу приходится выполнять владельцу.

Футеровкой называют облицовку внутренней поверхности отделов печи, находящихся в зоне прямого контакта с пламенем с целью защиты от термоударов и длительного воздействия высоких температур, а также и от механического и химического влияния. Термин футеровка применяется не только в контексте бытовых печей, каминов и котлов, а и для печей металлургической отрасли.

У футеровки есть еще одна функция, кроме защиты – значительное снижение теплопотерь от внутренних поверхностей топки. Важен точный расчет толщины футеровки, чтобы печь при этом нагревалась достаточно, если слишком защитить топочный отдел печи, то можно добиться обратного эффекта – слишком увеличиться время прогрева утолщенных стен топки, потребуется больше топлива, причем теплопотери через дымоход будут постоянны, а в помещение тепло будет поступать недостаточно. То есть и кпд и общая эффективность отопительного агрегата будет снижена. Толщину жаростойкого футерованного слоя превышать нельзя.

Основные способы футеровки

Способ выбирается исходя из материалов печи и времени работы – одновременно с кладкой печи или как модернизация.

  1. Способ, пригодный как для футеровки уже полностью готового отопительного сооружения, так и для строящегося – облицевать внутренние поверхности топки изделиями жаропрочным материалом с низкой теплопроводностью.
  2. Жаростойкий материал в виде раствора наносится на внутреннюю поверхность топочной камеры готового отопительного агрегата. Кирпичную печь возможно защитить жаростойким раствором только в период постройки.
  3. Для банной металлической печи-каменки эффективным методом футеровки служит устройство теплоотражающего экрана. Для других моделей печей экранирование не имеет смысла, так как тепловая энергия будет отражаться внутрь топочного отдела и уходить в дымоход вместо того, чтоб идти на прогрев стен печи.
Виды и классификация материалов для футеровки

Сырье для защитных материалов – глина и горные породы с особыми свойствами. Классифицируют материалы по базовой основе.

  • А - кремнезем в качестве основы
  • В – тугоплавкая шамотная глина как основа для футеровочного состава, кирпича или панелей
  • С – комбинированный базовый состав

Самые востребованные и популярные материалы для футеровок – группа В: изделия из шамота (сhamotte), которые могут быть в виде кирпичей, панелей и сухих смесей для приготовления раствора. Для производства этих изделий применяют шамотный порошок, который получают измельчением обожженной при высокой температуре – до 1550⁰С специальной тугоплавкой шамотной глины (белой каолиновой, синей кембрийской). С добавлением шамотного порошка – главной составляющей футеровочных материалов, с добавками минеральных порошков твердых горных пород, таких как песчаник и кварц – производятся шамотные изделия. Также порошок продается и в сухом виде, для растворов. Шамотный кирпич – самый популярный материал для футеровки, главным образом из-за вполне демократичной цены. Главное при выборе шамотного кирпича – акцент на качество. При покупке нужно быть внимательным, поскольку некачественный шамот не даст эффекта защиты печи.

Другой, немного менее популярный материал для футеровки – каолиновые ваты (группа А). Сырье – кварцевый песок, глиноземистые цементы, тугоплавкие глины и жидкое (силикатное стекло). Техническое название калиновой ваты – муллитокремнеземистая вата (МКРР -130). Производят ваты в электропечах и методом раздува преобразовывают в волокнистые структуры, в итоге получают материал с превосходным показателем теплоустойчивости. Визуально – изоляционный материал белого цвета для набивки и поверхностной изоляции. термоизоляция для условий до 1250⁰С. Более дорогая огнеупорная вата – высокоглиноземистая и циркониевая – пригодна для изоляции при экстремальном термо режиме до 1600⁰С.

Каолиновые ваты применяют как изоляторы температурных швов в печах всех типов, для набивки термокомпенсационных швов, поверхностной изоляции по стенам и сводам. Это высокоэффективный материал, применяется и для бытовых печей и котельных агрегатов, и в металлургии, поскольку инертен даже к расплавам металлов. МККР не только противостоит термовоздействию, но и является совершенным электроизолятором с постоянными свойствами в режиме работы до 800⁰С. кроме того, обладает свойствами:

  • Отличная звукоизоляция и вибростойкость
  • Термохимическая стойкость
  • Пластичность и легкий монтаж благодаря эластичному плотному прилеганию фактуры ваты к практически любым конструкциям и поверхностям
  • Не смачивается жидкими металлами
  • Противостоит агрессивным средам от кислых до щелочных, маслам минеральных типов
  • Инертна к воде, влаге, водяному пару

В печах применяются рулонная, плитная и листовая каолиновая вата в качестве прокладок между жаростойким слоем и наружной кирпичной кладкой, как дополнение к шамотным изделиям.

Картон и маты для футеровок производятся на основе каолиновых и базальтовых ват, вермикулита (материал на основе вулканической горной породы) на связующих на основе белых глин. Каолиновый картон предназначен для работы при температурах до 1400⁰С.

Футеровку производят также обмазкой раствором. Специальные жаростойкие растворы из готовых сухих смесей применяют и для нанесения обмазок на поверхности стен топочных камер готовой печи, и для кладки дымоходных каналов печи из огнеупорного кирпича. Сухие порошки мертеля (огнеупорная смесь из кембрийской, или синей глины) применяют и для засыпок технологических полостей, просветов и зазоров кладки, а также свободных швов, предназначенных для компенсационных тепловых расширений в металлических деталях конструкций отопительных агрегатов.

Кроме мертеля (мертель МП-18, термический режим работы до 1600⁰С), сухая смесь может быть произведена из шамотных порошков и обогащенных цементов. огнеупорные саморасширяющиеся цементы, например РПЦ марки М500, также применяются в бытовых печах. Но мертель значительно более экологичен, и предпочтителен для печей, предназначенных для приготовления пищи. В русских печах или глиняных национальных печах типа тандыров следует применять конечно же, только экологичные материалы, например, на основе синей глины.

Удобен в работе и быстро просыхает клей для футеровки. Практически печью можно пользоваться уже через 24 часа после обмазки огнеупорным алюмосиликатным клеем (например, клей Анкер 1600). Высокотемпературные огнеупорные клеевые составы на основе алюмосиликатов предназначены и для кладки огнеупорного кирпича, и для обмазки стенок печей, сложенных из обыкновенного красного кирпича. Также клеевые составы применяют для приклеивания листового, рулонного или панельного огнеупорного материала. У разных производителей параметры жаропрочных клеевых составов слегка варьируются, но всегда рассчитаны на режим работы не менее, чем при 1400⁰С, что приемлемо для защиты кирпичных стенок топки при контакте с открытым огнем. Основной плюс клеев – быстрота монтажа и готовность печи к работе уже через сутки.

Клеевые составы предлагаются рынком в значительном ассортименте, как однокомпонентные, так и двухкомпонентные, в виде паст, мастик и обмазок. Наносятся эти составы и в готовые отопительные агрегаты, и при строительстве печи и обустройстве топки. В составе этих материалов шамотные порошки, микроармирующее волокно, минеральные добавки и присадки для укрепления защитного жаростойкого слоя.

Чаще всего применяют футеровки из следующих материалов:

Удельный вес, кг/м3Термо режимы, не превышающие температуру
шамотные кирпичи, шамотные растворы1900-20001300⁰С
каолины листовые и плитные2450-25001400⁰С
муллитовые маты30501800⁰С
базальтовая вата110750⁰С
керамический красный кирпич1550700⁰С
вермикулиты150-2601100⁰С
огнеупорные клеевые составы алюмосиликатные -1600⁰С

stroyfora.ru

Футеровка печей: что это такое

Печи возводят из огнеупорных материалов. Но из-за того, что при сжигании топлива образуется очень высокая температура, достигая несколько сотен градусов, этот материал не в силах ей противостоять. Для защиты наружных стенок внутри печи обустраивают футеровку.

Что такое футеровка

Футеровка - это оболочка из кирпича, которая обустраивается внутри топки. Она очень устойчива к воздействию даже самых высоких температур. Это позволяет печке служить многие годы, потому что она защищена от перегрева.

Футеровку нельзя рассматривать как самостоятельный элемент, потому что она тесно взаимодействует и с материалами, из которых выложена печь, и с внутренней средой топки, в которой осуществляется процесс горения.

Футеровка может представлять собой не только выкладку из кирпича, но и из других материалов. В качестве таких материалов выделяют три вида огнеупорных веществ, различающиеся по своим химическим свойствам:

  • Кислые.
  • Основные.
  • Нейтральные.

У них происходит разная реакция на вещества, которые возникают в процессе горения топлива.

Футеровку производят только тогда, когда будут проведены все инженерные расчеты и будет выбран материал для нее. С помощью этого расчета добиваются максимального эффекта, учитывая особенности материала и самой печи. Кроме того, футеровка защищает различные элементы печи от химического и механического воздействия.

Способы теплозащиты печи

Поверхность внутри топки можно защитить двумя способами:

  • Используя материал с низкой проводимостью тепла, которым обрабатывают внутреннюю поверхность топки.
  • Используя защитные экраны, отражающие тепловое излучение. В этом случае тепло от излучения выводится из печи вместе с дымом.

Стоит обратить внимание, что первый способ предусматривает не теплоизоляцию, а теплозащиту. При теплоизоляции тепло, которое выделяет печь, остается внутри нее. А теплозащита предохраняет от излучения определенный участок печной конструкции, выводя из нее тепло. Поэтому при футеровке применяются теплоизоляционные материалы.

Использование шамотного кирпича

В недалеком прошлом печи делались в основном из обычных кирпичей, которые под воздействием высоких температур очень быстро приходили в негодность. Потом довольно продолжительное время вместо них стал использоваться кирпич с более плотной структурой. В настоящее время набирает популярность шамотный кирпич. Делается он из глины, которую смешивают с порошком из обожженной глины и затем обжигают при высоких температурах.

Шамотный кирпич является идеальным вариантом для футеровки печных сооружений. Отличается он от обычных кирпичей отличными теплозащитными свойствами. Футеровка подразумевает обкладывание внутренней поверхности печи именно таким кирпичом.

Футеровка кирпичной печи

Футеровка кирпичной печи обладает некоторыми особенностями. Ее нельзя укладывать слишком близко к кирпичам, которые являются элементами наружных стенок. Дело в том, что печка раскаляется очень сильно и возникает растрескивание под воздействием высоких температур. Горячие внутренние слои выталкивают со своих мест холодные наружные. Внешние стенки, сохраняющие форму печи, начинают расходиться в стороны из-за воздействия расширенных внутренних слоев. Кирпичи покрываются трещинами, а отдельные могут даже разрушаться. Это может способствовать проникновению угарного газа в помещение.

Ситуация может усугубиться тем, что применяемая для соединения наружного слоя кирпичей глина обладает небольшой адгезией и при нагревании расширяется сильнее, чем сам кирпич. В результате перегревания шов разрушается.

Именно поэтому при постройке печной конструкции применяют пластичный раствор с последующим его испытанием. Для этого два кирпича соединяют друг с другом с помощью этого раствора и обжигают при большой температуре. Этим проверяется адгезия раствора, расширение и растрескивание. Если все нормально, раствор можно использовать для всей конструкции.

При футеровке металлических печей следует обратить внимание на тот факт, что металл под воздействием высоких температур расширяется сильнее кирпича. Поэтому обязательно делают зазор для теплового расширения между слоем футеровки и печными металлическими стенками, иначе при нагревании металла футеровка часто разрушается. Чтобы уплотнить зазор, используют базальтовую вату в виде полотна или жгутов. При расположении печки не в жилом доме вместо базальтовой ваты можно использовать асбест.

Металлические печи часто обкладывают кирпичом как снаружи, так и внутри, чтобы улучшить прогрев печи и ее безопасность. Однако такой способ считается ошибочным, потому что:

  • Кирпич характеризуется низкой теплопроводностью и высокой теплоемкостью, в результате чего тепло, возникающее от сгорания топлива, остается внутри топки и уходит вместе с дымом.
  • В таком случае печная поверхность лишается доступа воздуха для отведения тепла, что приводит к прогару стенок. В результате этого в помещение может проникнуть угарный газ, что опасно для жизни.

Таким образом, футеровка печи делается для того, что она не разрушилась из-за воздействия высоких температур. Самое главное - использовать качественный материал, чтобы печь могла прослужить еще долго.

pechi.guru

Футеровка печей и отопительных агрегатов своими руками

Экология потребления. Усадьба: Для возведения печей используются лишь огнеупорные материалы. Но даже они не способны долго противостоять высоким температурам. Чтоб защитить наружные стенки около топливника от радиационных, тепловых или химических воздействий, внутри обустраивают футеровку.

Чтобы футеровка, выполненная шамотными изделиями, была прочной, долговечной и эффективной, требуется применять специальный раствор. Оптимальный вариант – готовые сухие смеси, адаптированные для шамота и проверенные на режим работы лабораторно. Жаростойкие и огнеупорные составы для кладки рынком представлены в ассортименте, и цены вполне демократичны, а эксперименты с футеровкой обходятся дороже, поскольку ремонтно-восстановительные работы отопительных сооружений – дело трудоемкое и долгое.

Футеровка шамотным кирпичом

Готовые сухие смеси для футеровки имеют на упаковке инструкции производителя и информацию о точном назначении состава. Облицовка топочных отделов печей требует огнеупорных смесей, а для остальных отделов можно применить и жаростойкие растворы. Огнеупорные составы значительно дороже, но только их следует применять для футеровки топок, тем более, что раствора потребуется немного – можно брать из расчета 70 кг сухого вещества на 100 шт. кирпича.

При футеровке шамотным кирпичом замачивать его перед укладкой следует не всегда, а в определенных случаях:

  • Сухой кирпич быстро впитывает воду из раствора, в результате растворный шов быстрее схватывается и теряет пластичность. Подправить что-то очень трудно, поэтому требуется хороший навык кладочных работ. Если кирпич замочить перед работой, то возможно получить дополнительный ресурс на исправление ошибок в кладке за счет продления подвижности растворной смеси.
  • При повторном применении кирпичей от разборки старых печек замачивание дает открытие капилляров и поровых структур кирпича, в которые за время службы попали пыль и растворы. Влага и растворы в результате увлажнения легче проникают в кирпич, сцепление и прочность кладки повышается.
  • При летних кладочных работах, когда температуры воздуха высокие, ненадолго замачивать кирпич перед кладкой рекомендуют. Осенью и зимой эта процедура становится лишней и вредной, поскольку переувлаженный кирпич в кладке нужно сушить, а до естественного просыхания и схватывания раствора в швах кладки топить печь недопустимо – это может вызвать деформации в швах кладки и снизить ее прочность. Иногда сушку проводят при помощи тепла от мощной электрической лампы накаливания при полном открытии всех дверец печки.

Сухой шамотный кирпич для кладки предпочтительнее, поэтому вместо замачивания кирпича можно сделать растворную смесь чуть менее густой, чтобы иметь небольшое время для выправления возможных огрехов кладочных работ.

Футеровки огнеупорными клеями и пастами

Как вариант, применение для футеровок не шамотных растворов, а огнеупорного алюмосиликатного клея имеет неоценимые преимущества. Данные составы применяют не только для футеровок бытовых печей в качестве кладочных и обмазочных растворов, но также и в металлургии. применяют высокотемпературные клеи для монтажа изделий из базальтового и каолинового волокна, керамоволокна, шамотных изделий, с отличным сцеплением в итоге.

Продается алюмосиликатный клей готовым к употреблению, в герметичной пластиковой таре разной фасовки, минимально 2 кг.

Футеровка с применением огнеупорного клея включает этапы:
  • Перед работой клей тщательно перемешивают до полной однородности.
  • Наносят клей на предварительно увлажненные поверхности стальными шпателями. На стенки топочного отдела и/или другие элементы футеровки клей наносят тонким слоем – не более 3 мм. В случае, когда футеровка выполняется только клеевым слоем, без наклейки картона или других материалов, то клей наносят за 3-4 раза, с выдержкой каждого слоя около 15 мин.
  • При закреплении базальтового картона на горизонтальных поверхностях можно разбавлять клеевую массу водой до 15%. На расход клеевого состава влияет качество обрабатываемых поверхностей и толщина наносимых слоев, клея может уходить на кв. Метр в пределах 2-4 кг.
  • Слой клея полностью высыхает через сутки, если температура не ниже 25⁰С и толщина нанесения не больше 3 мм. При высокой температуре (более 85⁰С) полное высыхание наступает через 5-7 часов.

Футеровки топок кирпичных печей и каминов

При футеровке стен топочных отделов следует обязательно учитывать неизбежное термо расширение материалов при температурных воздействиях, когда печи, камины или котлы будут работать. Внутренняя защита из слоя шамота и наружный кладочный слой из обычного красного кирпича должны иметь компенсационный просвет 0,7-1,0 см и/или прокладочный слой из асбокартона, базальтового или каолинового листа, или рулонного материала. Прямой контакт внешней стенки топочного отдела с футеровкой топки недопустим, должен быть или свободный просвет, или заполнение жаропрочным материалом, иначе разница в температурном расширении материалов вызовет деформации и сооружение будет постепенно разрушаться.

Перед началом кладки рассчитывают потребность в материалах. Более распространен шамотный кирпич со стандартными размерами 250*150*65 мм. Шамотные изделия выпускаются в большом ассортименте, это делает возможным подбор шамота для конфигурации любой сложности - для топочных камер, свода камина, арок и пр. Возможна выкладка наклонных поверхностей по обрамлениям колосниковых решеток и формирование задних стен каминов, так называемого «зуба» - отражателя тепловых потоков. В каминах внутренние стенки выполняют с уклоном, чтобы тепло шло в помещение, а продукты сгорания направлялись в точно рассчитанное отверстие. Точно так же, как и в топках печей, в каминах обязательны компенсационные зазоры между шамотной футеровкой и наружными стенами из кирпича.

Толщину и материалы для футеровки подбирают исходя из рабочего режима печи или котельного агрегата. В целях укрепления шамотной кладки применяется и армирование. Армируют швы стальной проволокой диаметром 3 – 5 мм в каждом втором ряду. Когда печи возводятся по схемам-порядовкам, то и футеровки делаются параллельно, и все размеры уже рассчитаны и расписаны в порядовке, так же, как и формы и размеры шамотных изделий.

Но если нужно выполнять футеровку топки уже построенной печи, этапы процесса следующие:
  • Первый ряд шамотного кирпича укладывают вокруг колосниковых решеток, и предпочтителен кирпич с наклонной гранью для обеспечения уклона в направлении колосников.
  • В готовых топках выкладывать заднюю стенку с наклоном крайне трудно, поэтому приходится делать их ровными. Заднюю и боковые стены футеровки поднимают одновременно.
  • При малых размерах топок и необходимости их футеровки применяют не шамотный кирпич, а тонкостенные шамотные панели или обмазки пастообразным огнеупорным составом. При выполнении обмазок необходимо, что вся поверхность была обработана. Перед работой устраивают верхнюю подсветку, сняв с конфорок чугунные кольца.

При футеровке топок любых размеров, так же, как и при кладке, совмещать керамические жаростойкие кирпичи и огнеупорные шамотные недопустимо. Эти материалы сильно различаются по плотности и линейному расширению, а кроме того, у них разный коэффициент теплопроводности. Сочетание шамота и красного кирпича даст кладку, подверженную деформациям при нагреве, нестабильную и ненадежную, причем первым трескается и разрушается основной красный кирпич. Чтобы компенсировать тепловые расширения, между шамотом и керамикой всегда необходимы зазоры с прокладкой огнеупорного листа из асбокартона, базальта или каолина. В небольших топках при футеровке трудно устраивать еще и зазоры, но это необходимо, хотя бы минимальным размером в полсантиметра.

Футеровка топки металлической печи

Линейное расширение металла и шамота несравнимо с аналогичными параметрами кирпичей разного вида, поэтому при футеровках стальных топок вопрос о зазорах даже не возникает. Тепловые зазоры между стальным листом топки и шамотом заполняют асбестом, но предпочтительны каолиновые или базальтовые ваты или маты.

Футеровка металлических отопительных печей неизбежно снижает эффективность обогрева, поскольку часть тепла от сгорания топлива пойдет не на прогрев стенок, а в дымоход. Поэтому при наличии внутренней футеровки топок наружную облицовку стальной печки керамическим кирпичом делать совершенно излишне - высокая теплоемкость и низкая теплопроводность керамики сильно снизит теплоотдачу от печи.

Начинают облицовывать металлическую топку со дна к верху, так же как кирпичную – выкладывают дно, по настилу из, к примеру, базальтового картона не тоньше 1 см. Фиксируют картон или листы другого жаростойкого материала огнеупорным клеем.

Отличия футеровки отопительных твердотопливных котлов

Особенности футеровки котлов состоят в учете специфики работы – котельный агрегат должен вырабатывать тепловую энергию и непрерывно передавать ее в теплообменный контур циркулирующему теплоносителю, а рассеивание тепла сквозь внешний корпус конструкциями котлов сокращается до минимума, поскольку в контексте котлов отдача тепла наружу – это теплопотери. Все это и определяет отличия футеровки различных котлов, в зависимости от их экранирования.

Основные три метода футеровки котлов
  1. Редко применяются для бытовых котлов – тяжелые футеровки. Если котел имеет слабое экранирование, и нагревается при работе свыше 1200⁰С, то создаются риски, что стенки из листовой стали быстро прогорят. Кроме того, обслуживать такое агрегат уже небезопасно, и возможны возгорания. При выполнении тяжелых футеровок шамотный кирпич кладут ложком двумя или даже тремя слоями. В итоге температуры наружных поверхностей котла понижается до 80⁰С.
  2. Однослойная шамотная футеровка считается облегченной. При этом снаружи поверхность котлов дополнительно облицовывают негорючим материалом из расчета конкретных температур, до которых нагревается агрегат, а сверху возможна еще и обшивка листовой сталью.
  3. Внешняя футеровка из огнеупорных составов – клея, вязких обмазок или паст для того, чтоб термоизолировать трубы сверху. Применяется этот простой способ футеровки на участках, по которым трудно или невозможно применять другие утеплители по причине сильного нагрева. Наносят обмазочную футеровку кистями за два, реже три или четыре раза, прокладывая армирующую стекловолоконную сетку. Стальные сетки не применяют, поскольку при нагреве они дают слишком сильное линейное расширение. Сетка обеспечивает защиту от возможного сквозного механического повреждения футеровочного слоя. Такая утолщенная многослойная футеровка предотвращает теплопотери сквозь трубы.

Особенности футеровки топок лепных глиняных печек

Лепная глинобитная печь сейчас в большой моде, и разнообразие таких печей и по дизайнам, и по конструкциям и по габаритам все растет, несмотря на огромный ассортимент чугунных и стальных печей и всех нужных стройматериалов для возведения печек кирпичных. Лепные печи особенные – они очень древние, проверенны временем и высоко функциональные, и отапливают, и «лечат», и создают эксклюзивный шик. Причудливая лепная печь с лежанками сейчас безусловный мощный тренд. Топка лепной глинобитной печи тоже нуждается в защите – футеровке.

Для лепных печей специалисты рекомендуют в качестве футеровок применять шамот. Небольшое исключение – если печка сложена из растворной смеси с каменным армированием (довольно сложная технология на грани искусства), то возможно ограничиться обмазочной футеровкой огнеупорным клеем или пастами. Применяют те же составы, что и для топок печей и труб котлов – муллитовую или корундовую смесь, специальные расширяющиеся глиноземистые цементы, шамотные растворные смеси или мергели, а также клеевые алюмосиликатные составы.

Футеровка пастами и вязкими клеевыми составами несложна и не требует высокой квалификации, а лишь аккуратности и внимания. Когда огнеупорная обмазка застывает, она образует монолитную защитную оболочку и не даст растрескаться основным глиняным стенкам топки при сильном нагреве.

Футеровка, ремонт и восстановление топочных камер печей

Все печи перед тем, как начать новый сезон эксплуатации после летних месяцев, подлежат ревизиям проверкам. В период летнего простоя возможны воздействия, результаты которых заметны не сразу, но приведут при начале топки к трещинам и сколам. Эти явления не только снижают эффективность теплоотдачи от печки, но и могут стать очень опасны – это риски появления угарного газа в жилой зоне. Угарный газ, или окись углерода, газ без вкуса, цвета и запах, крайне опасный для здоровья и жизни – эта информация тривиальна и знакома всем. Ревизии печи после простоя проводят по внешним кирпичным (облицованным, оштукатуренным, изразцовым и др.) Слоям, а также в обязательном порядке и по внутренним поверхностям имеющейся футеровки. Все трещинки и повреждения тщательно заделываются.

Футеровка ремонтируется огнеупорными обмазками – мастикой, клеем, раствором. Наружные поверхности достаточно восстановить жаростойким материалом. Топить печь после ремонтных работ следует не раньше, чем полностью высохнет и схватится огнеупорный и жаростойкий материал, причем только естественной сушкой. Деформации по участкам заделок возникают, если печь начинают топить сразу после ремонта.

Самостоятельная футеровка печи и котла возможна, но требует знаний и некоторого опыта, поэтому зачастую по этим вопросам обращаются к профессионалам. Ведь мало просто провести работы, нужно еще и рассчитать необходимую толщину футеровки и правильно подобрать материал из немалого ассортимента материалов. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

Топочная печь. Футеровка печей: материалы, технология

В проектировании топочных печей основное внимание уделяется конструкционному исполнению, работе отдельных компонентов сооружения и обеспечению дымоотводящей функции. Изначально рассчитываются и материалы для изготовления конструкции, поскольку специфика ее эксплуатации обуславливает жесткие требования к характеристикам агрегата. При этом далеко не всегда основной материал способен справиться с тепловыми воздействиями, на которые рассчитывается конкретная печь. Футеровка, как технологическая операция дополнительной обработки, позволяет и минимизировать термические негативные факторы, и предотвратить механические повреждения конструкции.

В каких случаях выполняется футеровка?

Первоначальный выбор стройматериала для технической реализации конструкции делается с учетом его способности справляться с эксплуатационными нагрузками. Как отмечалось выше, базовых характеристик бывает недостаточно. Использовать дополнительные термоизоляционные материалы необходимо в отдельных случаях, связанных с увеличением температурных нагрузок на поверхности конструкции. В частности, это относится к печам, рассчитанным на работу в режимах длительной топки. Также повышенные температуры дает высококалорийное топливо, хотя такие агрегаты используются редко и преимущественно на предприятиях.

Что касается бытовых печных сооружений, то они, как правило, не требуют выполнения дополнительных защитных покрытий, но только если речь идет о конструкциях малых и средних размеров. Иначе дело обстоит, если рассматривается массивная русская печь. Футеровка в данном случае позволяет обеспечить защитой функциональные области, которые также могут использоваться для приготовления пищи.

Основные материалы для футеровки

Классическим материалом для футеровки печники считают огнеупорный шамотный кирпич. С его помощью формируется внешняя экранированная защита. Такой вариант подходит для банных печей, которым требуется в некотором роде полная тепловая изоляция. В обычном исполнении огнеупорная футеровка шамотом представляет собой обкладку топочной части с целью защиты от повышенных температур.

По мере развития технологий появились и другие средства обеспечения защиты печных сооружений. Так, если раньше готовили бетонные растворы, из которых в дальнейшем укладывалась обычная штукатурка, то в современном виде этот же способ выглядит несколько иначе. Главное отличие заключается в том, что смесь наносится на раскаленную поверхность по технологии торкретирования. То есть жаростойкий бетон наносят на целевую поверхность послойно, используя пневматические средства на основе сжатого воздуха.

Рулонная футеровка

Принципиальным отличием от классических обмазок и кладок с теплоизоляционной функцией обладают рулонные покрытия. Во-первых, они отличаются легкостью нанесения. Во-вторых, покрытие отнимает минимум пространства, увеличивая толщину конструкции не более чем на 1 см. Для сравнения, жаростойкий бетон в виде штукатурки наращивает толщину стен печной конструкции на 1-2 см, а кирпич по этому показателю может достигать 10 см. Рулонный материал представлен в нескольких видах, как правило, на бумажной огнестойкой основе.

Наибольшее распространение в этом сегменте получила муллитокремнеземистая каолиновая вата, которую получают в результате плавления кремния и оксида в электропечи. На практике использования отмечается, что данный материал обладает низкой теплопроводностью и в то же время повышенной теплоустойчивостью. Также каолиновые термоизоляционные материалы не подвергаются разрушению под действием химических веществ, за что их ценят на промышленных производствах.

Особенности защиты индукционной печи

Для начала надо отметить, что необходимость в выполнении футеровки индукционных печей возникает не по причине слабости конструкции перед термическими ударами, а в силу специфики их применения. Такие агрегаты используются для плавки металлов под высокими температурами, поэтому для их защиты применяются специальные средства в виде сухих смесей. В сущности, это классическая обмазка, но состав для массы кардинально отличается от бетонных растворов. Так, футеровка индукционных печей, которые плавят низколегированную и углеродистую сталь, предусматривает использование шпинелеобразующих масс. Последние, к слову, отличаются стойкостью к образованию шлака. Агрегаты для плавки чугуна обрабатывают кварцитовыми составами, а если к этому металлу добавляются и цветные марки со сталью, то технологи вносят в рецепт футеровки и муллитообразующие компоненты.

Технология выполнения

Существуют разные техники и подходы к выполнению футеровки, которые отличаются охватом поверхностей и способом нанесения изоляционного материала. Защитная облицовка может быть наружной и внутренней. Внешняя футеровка обычно наносится по всей высоте – от дна до венчающих краев. Внутренняя отделка может предусматривать защиту рабочих поверхностей, контактирующих как с пламенем напрямую, так и с дымом в виде отходящих высокотемпературных газов. Наибольший эффект дают схемы защиты, которые комплексно изолируют печь. Футеровка выполняется только на очищенных поверхностях. Подготовка материала, как правило, предусматривает разбавление активных веществ в растворителях. Таким образом, формируется смесь для обмазки, которая посредством традиционных облицовочных инструментов наносится на поверхности сооружения. Кирпич, в свою очередь, укладывается по типовым схемам в соответствии с требованиями к защите конструкций.

Заключение

Внешние покрытия печей должны не только обеспечивать стойкость перед тепловыми воздействиями, но и предусматривать защиту от других факторов. К примеру, в условиях производственных помещений возрастает риск механических воздействий, которым может подвергаться печь. Футеровка в данном случае предполагает и выполнение задач физической защиты конструкции. Поэтому в смеси могут добавляться специальные пластификаторы, модифицирующие прочностные качества состава. Но это относится только к средствам создания внешней тепловой изоляции, а внутренние покрытия полностью ориентируются на формирование эффективных температурных экранов.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
