разновидности, расчет материалов, правила выполнения работ

Оглавление:

  1. Материалы для футеровки
  2. Правила футеровки
  3. Подробнее о растворах

Внутренние стенки топки подвергаются очень высоким температурам. Такие нагрузки приводят к их разрушению, даже если они обладают высокой степенью огнеупорности. Именно для их защиты выполняется футеровка печей шамотными материалами, а именно, кирпичом или раствором. Физические свойства шамота наделяют его способностью выдерживать температуры до 1300ºC. Этого достаточно для качественной защиты топки, сделанной из любого материала. Однако следует соблюдать правила внутренней защиты, так как нарушение технологии приводит со временем к развалу печи.

Материалы для футеровки

Кроме шамотных существуют муллитовые смеси, выдерживающие сверхвысокие температуры. Чистый муллит плавится при 1800ºC, но для футеровки используются растворы или теплоизоляционные маты, изготовленные из его волокон. Маты устойчивы к температурам до 1600ºC. Муллит часто включается в состав шамотных материалов.

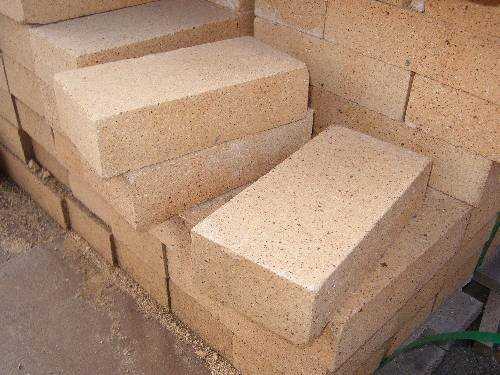

Для использования в быту шамот выпускается в виде кирпичей или смеси. В 1-ом случае его используют для футеровки печей с металлической или кирпичной топкой и корпуса из кирпича. Раствор применяют для защиты топки, выложенной из огнеупорной глины. Оба материала являются самыми доступными и недорогими, и поэтому — наиболее популярными.

Однако новые технологии упростили ремонт старых работающих топок и защиту новых агрегатов. Сегодня производители предлагают специальные клеи, мастики, обмазки, которые можно наносить даже во время сгорания топлива. Они имеют пастообразную консистенцию и состоят из шамотных микроскопических волокон. В составы входят также связующие добавки. Применяются для заделки трещин и сплошного покрытия поверхности.

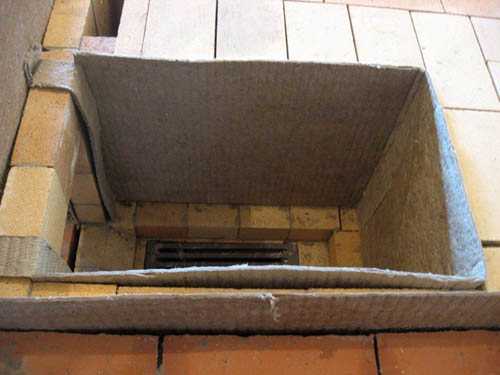

Существуют клеи и мастики, которые достаточно нанести слоем 1 мм. Кроме кирпичей, матов и обмазок выпускаются другие материалы для футеровки печей всех видов и назначений. Они упаковываются в виде рулонов для простоты использования, представляют собой следующие изделия:

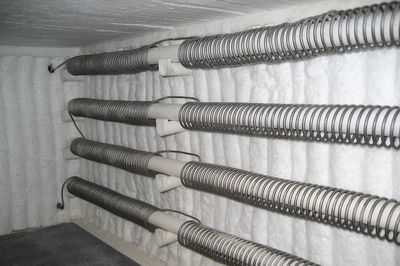

  • каолиновая бумага (рулоны с толщиной слоя до 5 мм),
  • каолиновый картон (толщина холста до 7 мм),
  • каолиновая вата (легко рвется, применяется в виде комков или кусков).

Правила футеровки

Защиту внутренних стенок топки проводят с учетом расширения материалов от воздействия открытого огня. Именно поэтому между шамотными кирпичами всегда оставляют зазор 5-10 мм. Перед началом работ делают расчет материала. Его стандартные размеры составляют 250х150х65 мм. Иногда печники укладывают его в 2 слоя. В быту футеровку печи двойным слоем делать не обязательно. При этом следует знать, что общую толщину футеровки определяют следующие факторы:

  • толщина корпуса печи,
  • толщина наружной облицовки,
  • температура внутри топки.

Закрепление шамотных элементов между собой осуществляется при помощи металлических штырей. Для этого в их стенках делают канавки методом пропила, затем вкладывают в них стержень. Таким образом, он является деталью армирования, которая гарантирует фиксацию материала. Последовательность работ по футеровке следующая: сначала укладывают шамотный кирпич на дно топки, затем на боковые стенки, заканчивают верхней горизонтальной частью.

Важно знать, что нельзя использовать одновременно 2 вида кирпичей: шамотный и огнеупорный красный. Не смотря на то, что глиняный является жаростойким, у них разная степень теплопроводности и линейного расширения. Это приведет со временем к трещинам в красном кирпиче и переделке всех работ. Для кладки берут специальную смесь. Она также содержит в составе шамотные волокна, и это уравнивает степень ее расширения со свойствами кирпича.

Подробнее о растворах

Торговая сеть предлагает следующие смеси: «Мертель огнеупорный», «Печникъ». Они представляют собой порошок, который надо разводить водой. Кладка осуществляется с предварительным увлажнением шамотного кирпича. При этом его не надо выдерживать в воде некоторое время, достаточно лишь окунуть в нее и сразу вытащить. Стыковочные швы заполняют на всю высоту кладки.

Сделать расчет смеси можно, исходя из следующих усредненных данных: на 100 кирпичей шамотных требуется 65±10 кг сухой смеси. Второй вариант расчета: на 1 м3 кладки расходуется 100 кг готового раствора. Максимальную защиту кладка приобретает после протапливания печи, которую начинают, когда раствор полностью затвердеет.

opechkah.ru

Футеровка печи. Видео

Строительство печей требует качественных и огнеупорных материалов, способных противостоять высоким температурам, химическому и тепловому воздействию. При необходимости внутри топки обустраивают футеровку — дополнительную оболочку, которая выполняет следующие задачи:

  • увеличивает срок эксплуатации печи;
  • уменьшает тепловые потери;
  • защищает кожух от воздействия высокой температуры и химических реакций.

Заметим, что основным предназначением футеровки является именно теплозащита, а не теплоизоляция. Иначе тепло будет задерживаться внутри топки и уходить с дымом, существенно снижая КПД печи.

В зависимости от поставленных задач, выбирают способ, как обустроить футеровку:

  • установить отражающие тепловое излучение защитные экраны;
  • выложить внутри топки дополнительные стенки;
  • обработать внутренние поверхности специальными материалами.

Футеровка печи


Футеровка в различных печах

В металлической печи

При работе с металлической топочной печью следует учитывать разницу теплового расширения материалов. Поэтому, между футеровкой и стенкой печи надо обязательно оставить зазор, который заполняется негорючим материалом. Обычно это базальтовая вата, но если печь эксплуатируется в нежилом помещении, то можно использовать и асбест. Кладка кирпича с двух сторон для улучшения прогрева печи является ошибочным решением. Низкая теплопроводностью и высокая теплоемкость кирпича улучшат теплоизоляцию и ограничат поступление в топку охлажденного воздуха, вызывая прогар поверхностей.

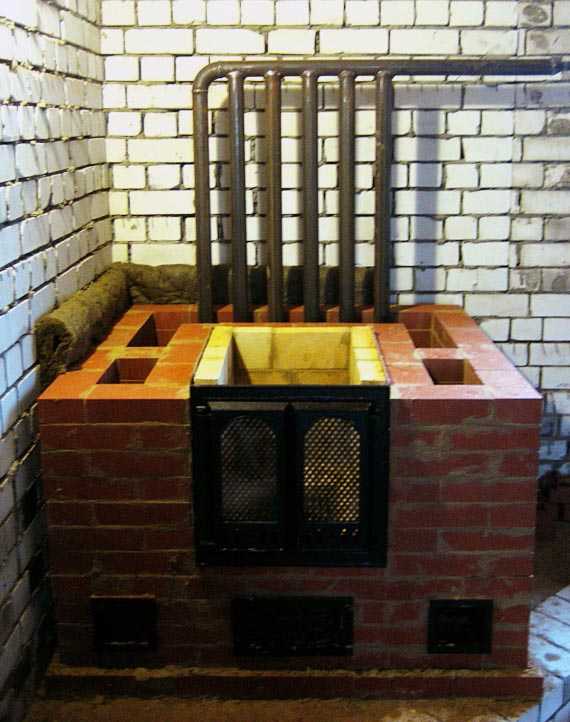

В кирпичной печи

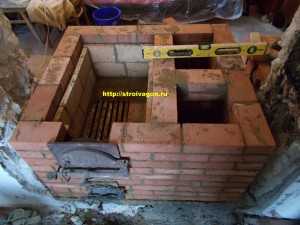

Укладка футеровки вплотную к кирпичам, которые образуют наружные стенки, недопустима. Причина — тепловое расширение внутреннего слоя, и, как результат, растрескивание наружного. Трещины может вызвать и перегрев наружных стенок при ошибках в выборе материалов и обустройстве футеровки, что приводит к утечке угарного газа в помещение. Важное значение имеет качество швов, которое зависит от используемой глины. Для проверки можно соединить 2-3 кирпича и подвергнуть воздействию высоких температур. При неудовлетворительных результатах необходимо изменить состав и повторить испытания.

Полезный совет: Для ускорения испытаний можно сделать сразу несколько вариантов смеси и выполнить обжиг одновременно. Не забудьте наметить образцы!

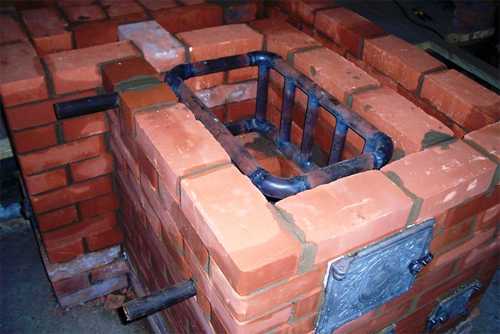

В паровом котле

Различают три разновидности футеровки в топочных паровых котлах:

  • Тяжелая. Делают в 2-3 слоя шамотного кирпича для котлов со слабым экранированием. Температура в топке иногда может превышать 1200 °С, что повышает риски возгорания, а подобная защита снизит ее до безопасных 60-80 °С.

  • Облегченная — это однослойная кирпичная футеровка. При этом, каждый ее пояс должен опираться на каркас котла или промежуточную балку. Для уменьшения внешней температуры и увеличения КПД котельной, поверхность отопительной установки укрывают негорючим материалом и металлическими листами.

  • Натрубная — самая простая из футеровок. Для обустройства готовится вязкая негорючая масса, которую необходимо в 2-4 слоя нанести на трубы. Конструкция будет лучше противостоять тепловым расширениям если использовать армирующую сетку.

Бытовая футеровка

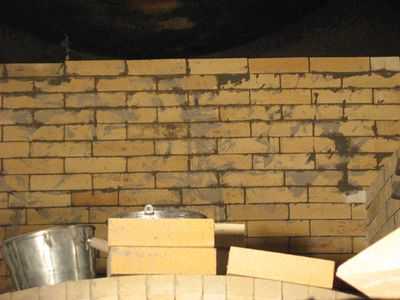

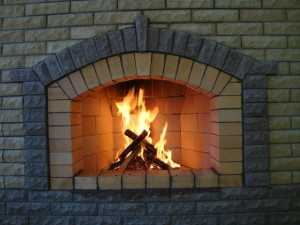

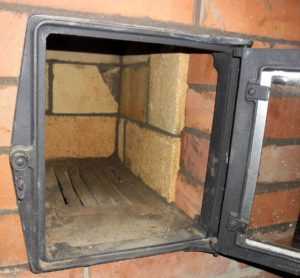

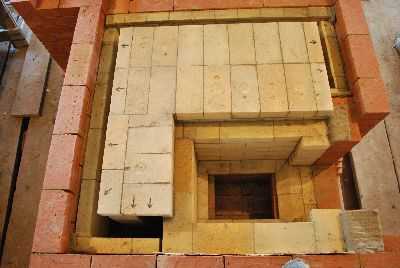

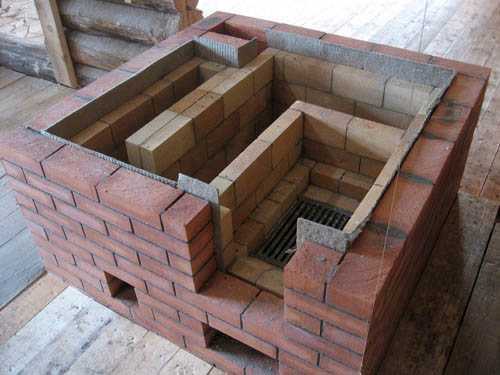

Обычно в бытовых условиях футеровка — это укладка шамотного кирпича внутри топки. Поэтому некоторые предпочитают ее сделать самостоятельно, не обращаясь к дорогостоящим услугам специалиста. И сразу у новичка начинают возникать первые вопросы. Попытаемся предугадать их в следующих советах:

  • Для каминов и классических печей вполне достаточно одного слоя футеровки из стандартного кирпича 250х150х65.
  • Как правило, укладка проводится вертикально, иначе теряется значительная часть внутреннего полезного объема.

Отличительной особенностью изделий из шамота от классических — минимальное тепловое расширение. Поэтому большой зазор между ними оставлять не стоит. Для соединения элементов кладки используют раствор глины и устанавливают шип из металла. Футеровку на цементно-песчаном растворе не делают. В месте соприкосновения с металлическим изделием, например, с колосниковой решеткой, необходимо сделать зазоры. Частое изменение размеров металлических предметов от жара может со временем выдавить их из кладки, деформировать или разрушить.

Самый популярный раствор для футеровки готовится на шамотной глине с кирпичной пылью.

Однако если печь рассчитана только для дров, можно использовать классическую смесь глины с небольшой добавкой песка.


Футеровка печи


Материалы, которые используют для футеровки печей и котлов делят на три класса:

«А» — состоит из искусственных или естественных материалов на основе кремнезема;

«В» — представлен классическими материалами на основе глины;

«С» — из различных огнеупорных растворов и других материалов.

Защиту внутренней поверхности топки можно выполнить:

  • кладкой из шамотного кирпича;
  • нанесением негорючей смеси;
  • установить защитные экраны.

Последний метод хорошо подходит в для установки металлической банной печи. В других случаях он малоэффективен из-за больших тепловых потерь. Для кладки рекомендуется взять шамотный кирпич, соответствующий требованиям ГОСТ 390-96. Использовать классический не рекомендуется. Он быстро разрушится и потребует замены. Ранее, до возникновения материалов из шамота, пользовались изделиями марки М-300, которые и сегодня обладают сравнительной надежностью и прочностью, привлекают ценой, но уступают в эффективности.

Для лепных печей

Лепные печи, которые возводят глинобитным методом, постепенно начинают вытеснять в банях классическую каменную или металлическую отопительную конструкцию. Футеровку для них можно сделать из шамотного кирпича, однако специалисты советуют использовать одну из специальных смесей:

  • муллитовую;
  • шамотную;
  • корундовую.

Работа становится довольно простой, даже для новичка: выбранный состав достаточно развести теплой водой на месте и нанести раствор на защищаемую поверхность. Полученный после высыхания монолит не трескается.

О ремонте

В процессе эксплуатации нужно обязательно проводить периодический тщательный осмотр всех поверхностей (например, перед отопительным сезоном). Своевременное обнаружение и восстановление поврежденных участков поможет избежать многих неприятных ситуаций — от неэффективной работы (или полной остановки) до отравления угарным газом.

Незначительные повреждения и неглубокие трещины можно заделать латками из смеси глиноземистого цемента и шамотного порошка. Только спустя неделю отремонтированные места можно просушить открытым пламенем, иначе они могут снова быстро разрушиться. Знакомство с особенностями футеровки для различных бытовых печей, каминов и отопительных котлов может создать опасную иллюзию. Ведь действительно, некоторые простые вещи можно сделать самостоятельно. Тем более, что расценки на работу хорошего печного мастера приличные. Но не стоит забывать, что расплата за ошибки может быть несоизмеримо больше.

Оцените плюсы вызова специалиста и принимайте решение:

  • грамотный выбор футеровки и ее инженерный расчет — это гарантия безаварийной работы с высоким КПД всей отопительной конструкции;
  • обоснованный выбор материалов обеспечит надежность и долговечность сделанной работы;
  • правильное начало эксплуатации.

Видео

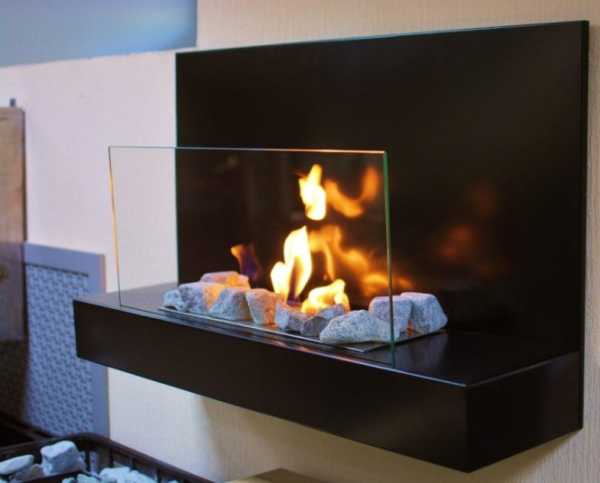

Идея установить экологически чистый камин вместо очага, требующего дров и постоянной чистки, пришлась по душе многим владельцам частных домов и коттеджей, за которыми последовали собственники жилья в многоэтажках. Они отдали предпочтение электрическим устройствам, а тем, кто захотел иметь «живой» огонь, пригодились передовые технологии, которые воплотились в каминах, работающих на биологическом топливе. Отличным примером ультрасовременного прибора,…

Изготовление кирпичей сегодня осуществляется на современном оборудовании с применением инновационных технологий из различного сырья. Несмотря на это, основными компонентами остаются традиционные глина и песок, которые широко применяются в процессе производства полнотелого и пустотелого кирпича. Но для изготовления печи они не подходят, поскольку в процессе длительного воздействия открытого пламени быстро разрушаются. Поэтому для этих целей следует…

Создание оригинального и практичного проекта, который бы мог позволить оптимально сочитать качество и комфорт применения такого элемента отопления, как печка-буржуйка. Должен быть полезен не только дачникам или владельцам гаража. Но и всем, кто хоть раз сталкивался с проблемой отопления при перебое подачи центрального варианта отопления. Особенно данная проблема актуальна для жителей частных и загородных домов….

Согласно законам физики, нагретая жидкость устремляется вверх, что и было положено в основу работы теплообменника печи. Теплообменник имеет несколько труб, по одной из них вверх поступает горячая вода. По другой, подается холодная, которая замещает горячую, после чего этот процесс повторяется. В результате круговорота в системе вода нагревается. На время нагрева воды влияет несколько факторов: мощность…

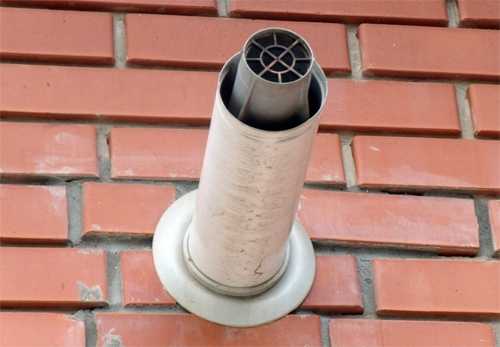

По своей сути коаксиальный дымоход является двумя трубами, которые расположены одна в другой. Данные трубы обладают одной общей осью. По внутренней трубе перемещается газовая смесь. Что касается внешней трубы, то она представляет собой путь для воздушных потоков с улицы, которые передвигаются в нагретом состоянии. Также в устройстве имеется сборник конденсата и прибор, очищающий газы. Газовый…

www.ktovdome.ru

Футеровка печей — Справочник химика 21


    Огнеупорная футеровка печи предназначена для защиты каркаса от воздействия высоких температур продуктов сгорания топлива и эффективного использования тепла в камерах печи, Футеровка и тепловая изоляция снижают потери тепла в окружающую среду. Во многих печах футеровку выполняют из фасонных шамотных кирпичей с огнеупорностью 1730 °С — класс А, 1670 °С — класс Б и 1580 °С — класс В. [c.39]

    Отходы органических веществ перед подачей в топочную камеру смешивают в определенной пропорции с воздухом. Поэтому рабочая температура в топочной камере должна быть на 150—250 °С выше температуры самовоспламенения наиболее термически стабильного компонента. Присутствие в отходах неорганических примесей также влияет на рабочую температуру топки. Высокие температуры в топочных камерах повышают стоимость огнеупорной футеровки печи. В то же время снижение температуры путем подачи избытка воздуха приводит к росту объема дымовых газов, что влечет за собой увеличение размеров печи. [c.135]

    Кладку печи выполняют подвесной из специального огнеупорного фасонного кирпича, собираемого на подвесках и кронштейнах в замок . Боковые поверхности кирпича иногда выполняют волнистыми или зубчатыми для создания большей герметичности. Для компенсации теплового расширения в кладке предусматривают температурные швы (см. рис. 211), заполняемые мягкой деформируемой изоляцией. Снаружи стены может быть второй изоляционный слой кладки, выполняемый из обычного или легковесного кирпича или теплоизоляционного материала. Для изготовления печей также применяют блоки из жаропрочного железобетона. В настояш,ее время вместо футеровки печей кирпичом широко применяют теплоизоляционные панели. Такая панель представляет собой металлический лист, на который со стороны, обращенной внутрь печи, приварена арматура в виде стержней и нанесен слой огнеупорной легковесной теплоизоляционной композиции толщиной 100— 200 мм. [c.256]

    При промышленном производстве в выборе метода получения веществ решающим является его экономическая обоснованность. Так, несмотря на то что углерод (в виде кокса) может 6е>1ть потенциальным восстановителем оксидов почти всех металлов, имеется ряд причин, препятствующих еще более широкому его использованию. Такими причинами являются высокая стоимость необходимого для протекания реакции нагрева, термическая неустойчивость футеровки печей, трудность подавления побочных реакций и пр. Если к веществу предъявляются повышенные требования по чистоте, дорогостоящей операцией оказывается часто последующая очистка полученного вещества. [c.245]

    Во всех печах через футеровку теряется значительная часть тепла из реакционного пространства и поэтому футеровке печей должно быть уделено существенное внимание. [c.31]

    Безопасность эксплуатации печи зависит от правильного регулирования режима ее работы. Регулирование заданного режима и предупреждение аварийного состояния при случайных отклонениях от него обеспечивают системы централизованного автоматического управления, контроля, сигнализации и блокировки. В боковых стенках печей размещены взрывные панели, а также смотровые окна для наблюдения за трубами, пламенем и за состоянием футеровки печи. [c.41]

    Змеевики потолочного и подового экранов устанавливают но окончании футеровки печи. После этого производят гидравлическое испытание трубных систем печи. [c.179]

    Для футеровки печей используют шамотные или диатомовые кирпичи. На горизонтальных плоскостях печи — диатомовая засыпка, борова — высокоглиноземистые плиты. Печь и боров лежат на высокоглиноземистых плитах, которые, в свою очередь, уложены на бетоне. [c.144]

    Примем толщину стенок фасонных кирпичей (см. рис. 11.9) = 40 мм, футеровки печи бф = 130 мм и обечайки б п = = 20 мм. [c.329]

    Момент сопротивления кольцевого сечения барабана = 0,7850 6 м -. Допускаемое напряжение а . д рекомендуется принимать (с учетом возможных температурных напряжений, неточностей монтажа и т. п ) для барабанов без футеровки (сушилки, кристалли заторы) в пределах 5—10 МН/м , для барабанов с футеровкой (печи) —до 20 МН/м [2]. [c.83]

    Летка для шлака немного выпускается из футеровки печи как во внутрь, так и наружу. Выступающие наружу части леток входят в отверстия (рамки) кожуха печи. К рамкам прикреплены торцевые пластины, к которым крепятся кронштейны для фурмы и дюзы. Торцевые пластины герметично закрывают летку. [c.124]

    Условие (3.129) позволяет исключить оголение подины при движении ее относительно скребков при соблюдении условия (3.130) не будет заклинивания кокса между скребками. Чтобы свести к минимуму износ футеровки печи от истирания, расстояние между подом и нижней кромкой скребков должно быть пе менее максимального размера кусков прокаливаемого кокса, т. е. 50 мм. [c.206]

    Температура летучих веществ в сборном канале при нормальном состоянии футеровки печи обычно колеблется от 260 до 300 С. При нарушении плотности футеровки в печь подсасывается воздух, летучие вещества горят и температура их поднимается до 780— 800 °С. Таким образом, по изменению темнературы летучих веществ можно судить о состоянии футеровки. 

www.chem21.info

для чего предназначена, способы осуществления.

Футеровкой в строительстве называют отделку с целью защиты каких-либо конструкций от различного негативного воздействия. Причём внешний вид такого покрытия не имеет значения. При сооружении печи футеровку применяют для облицовки внутренней части камеры. Основной её задачей является обеспечение защиты стенок и других элементов топки от возможных повреждений в процессе эксплуатации, которые могут возникнуть в результате термического, механического, химического воздействия. Благодаря футеровке увеличивается срок службы печи.

Что такое футеровка печи, в каких случаях применяется

Содержание статьи

Одним из главных факторов в строительстве печей из кирпича считается грамотная конструкция топки, потому что данный элемент этого отопительного сооружения более всего подвергается воздействию высоких температур. Кирпич, который применяется во время кладки печки, под воздействием огня, может обгореть, деформироваться из-за недостатка влаги. Чтобы избежать этого и продлить срок службы отопительных сооружений, а также обеспечить безопасность людей при эксплуатации печи, кирпич необходимо защитить от воздействия огня. Для этого и предназначена футеровка.

СПРАВКА! Следует отметить, что поверхность стен камеры металлической печи, твердотопливных котлов требует также защиты. Это необходимо для того, чтобы металлические, стальные панели не прогорали во время эксплуатации. По этой причине, многие производители оборудуют печи стальных устройств каолиновыми, шамотными панелями.

О футеровке задумываются большинство владельцев печей. Во время её сооружения важно, правильно рассчитать толщину материала иначе стенки печки не смогут хорошо прогреваться. Тепло может проникать только в дымоотводную трубу, но не в помещение. КПД печи может заметно снизиться, что может привести к увеличению расходов на топливо, ведь его потребуется в гораздо большом количестве, для прогревания толстых стен камеры.

Способы осуществления футеровки

Футеровка осуществляется разными способами. Подходящий метод подбирается в зависимости от того, из какого материала возведена печка. Способы сооружения защиты:

  • облицовка внутренней части печки готовыми шамотными кирпичами, которые могут выдержать любые температуры — такой способ популярен из-за того, что материал, при отличных защитных качествах ещё и весьма дешёв;
  • установка теплоотражающих экранов — эффективна для металлических печей, используемых в банях;
  • применение обтёсанного камня из натуральных горных пород — песчаника или кварца;
  • использование рулонных материалов или пластин — базальтовое волокно, картон или бумага из каолина, вермикулитовые плиты;
  • покрытие стенок специальными растворами или веществами — шамотными ли муллитовыми смесями, реализуемыми в магазинах.

ВАЖНО! Преимуществом применения раствора с целью футеровки является то, что его помощью можно создать абсолютно монолитную поверхность, которая станет идеальным ограждением, предохраняющим кирпич от воздействия огня. Минус такого футера — он быстрее потребует ремонта, чем кладка из камня или шамотного кирпича.

Использование огнеупорного клея для футеровки

Для скрепления различных материалов, применяемых для сооружения внутренней, защитной поверхности топки, лучше использовать огнеупорный, высокотемпературный клей. Он безупречно скрепит огнеупорный кирпич или плиты из базальтовых волокон. Клей продаётся в специальных ёмкостях, после вскрытия которых, масса тщательно перемешивается. Перед нанесением клея на поверхность, её следует увлажнить. Толщина покрытия — 3 мм, если, кроме клея для футеровки больше ничего не будет использоваться, то нужно нанести несколько его слоёв, с интервалом в 15 минут. Высыхает защитный слой примерно через сутки.

Работы по футеровочному покрытию лучше доверить профессионалам. Качественная реализация этой задачи позволит долго не задумываться о ремонте печи.

setafi.com

Футеровка – защита печи от воздействия раскаленного металла + видео

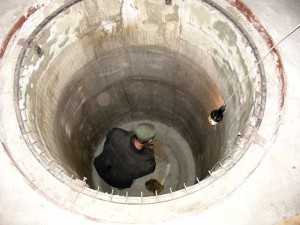

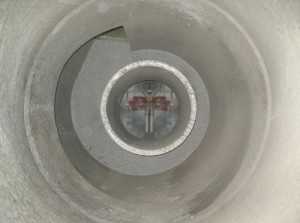

Для высокотемпературной обработки металла оборудованию необходима защита, которая получила весьма любопытное название. Не сразу и догадаешься, о чем идет речь, поэтому поспешим узнать, что это такое – футеровка.

1 Футеровка – даем определение

Довольно часто поверхности нуждаются в надежной защите от термических, механических, химических либо физических повреждений, возникающих в процессе работы. Так, например, регулярно встречаются повреждения оборудования, используемого в горно-металлургической промышленности. Также требуется и усиление огнеупорных свойств в доменных печах для выплавки чугуна для труб. И в первом, и во втором случае делается дополнительная отделка специальным материалом.

Такая защита нужна не только в серьезном производстве, не лишним будет ее присутствие и в простом домашнем камине или печке. И несмотря на простоту задачи, многие совершают огромное количество ошибок, неправильно подобрав материалы либо способ их монтажа. Об этом лучше всего поговорить в отдельной статье на строительную тематику, а мы будем склоняться к обсуждению сферы металлообработки и соответствующего производства.

Рекомендуем ознакомиться

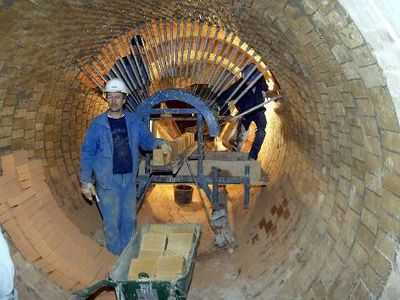

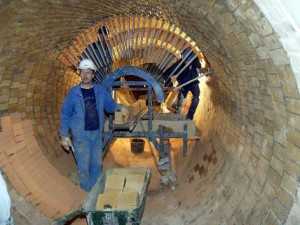

Так, если говорить о доменном производстве, то необходимо не только предохранять кожух от воздействия чрезмерно высоких температур, жидкого металла и шлака, которые могут нанести губительное повреждение, но и свести тепловые потери к минимуму. При этом немаловажной является и надежная защита от всяческих агрессивных реагентов.

Благодаря футеровке, печь становится полностью герметичной, и в ней создается необходимая газовая плотность. Также значительно продлевается срок ее эксплуатации, потому что повышаются различные показатели стойкости (механической, химической и др.). Такого результата позволяют добиться специальные слоисто-пористые материалы.

2 Футеровочные смеси для отделки

Сегодня существует множество разных материалов для футеровки, в принципе, их свойства полностью зависят от назначения, но, тем не менее, они обязательно должны обладать отличной износостойкостью, хорошей ударопрочностью, ремонтопригодностью, сопротивлением к истиранию, широким диапазоном температур, водоотталкивающими свойствами и стойкостью к воздействию агрессивных сред. Так, например, для футеровки индукционной печи нашла свое применение специальная сухая шпинель-образующая масса.

Ее достоинством является очень низкий коэффициент объемного расширения даже при нагреве до довольно высоких температур. Благодаря данному свойству, в ней практически никогда не появляются трещины, даже при сильном тепловом перепаде. Так что можно осуществить более ста плавок в подобной печи без серьезных разрушений и потерь материала. Одним из представителей новейшего поколения футеровочных масс является кварцитовая виброуплотняемая, основой которой служит керамзит. Она также нашла свое широкое применения для обработки индукционных электрических печей.

Обычно для данной цели берется керамзит только самого высокого качества, и осуществляется его сортировка по размеру гранул. Так можно добиться улучшения монтажных свойств за счет хорошей плотности укладки. Он зачастую применяется для печей, специализирующихся на чугунолитейных операциях. Если же речь идет об индукционных печах, в которых осуществляют плавку и отжиг сталей (нержавеющих, углеродистых и высоколегированных), то в этом случае футеровочным материалом будет выступать масса на основе спеченного глинозема.

Такое решение обосновано его преимуществами: великолепная стойкость к воздействию агрессивных химических сред, способность выдерживать очень высокие температуры (до 1815 °С). Футеровочная обработка ковшей, камер обжиговых печей, крышек, вытяжных каналов осуществляется зачастую огнеупорным бетоном, который идеально подходит для литых изделий. К его преимуществам можно отнести великолепную износоустойчивость (причем данный параметр не зависит от температур), ударостойкость и прекрасную фактуру поверхности.

Кроме того, существуют еще и муллитовые смеси, а также маты, способные выдерживать воздействие очень высоких температур. Можно встретить и шамотные материалы, которые выпускаются в виде кирпичей или же специальной смеси.

И тот, и другой вариант не отличаются высокой стоимостью, что и делает их очень популярными. Для ремонта печей используются специальные клеи, замазки и мастики, имеющие, пастообразную консистенцию. К их особенностям относится возможность нанесения даже во время работы печи. Еще довольно распространены в данной области и специальные рулонные материалы, такие как каолиновые бумага (толщиной около 5 миллиметров), картон (около 7 мм) и вата. Последнюю довольно легко рвать, и поэтому ее применяют в виде кусков и комков необходимого размера.

3 Другие виды футеровок и критерии выбора

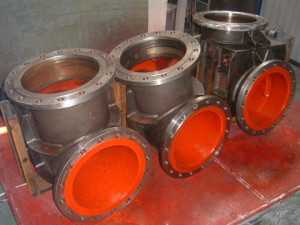

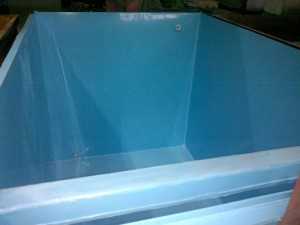

Начнем с металлической защиты. Для этой цели нашли свое применение хромистая, марганцовистая стали, а также разные типы чугуна. А вот чтобы создать защиту для деталей нестандартной формы, делают резиновую футеровку, в которой используют вулканизированную резину. Данный материал плавится и заливается в нужную форму, кроме того, он отличается довольно длительным сроком службы, что не так уж маловажно!

В пищевой, горнодобывающей и других отраслях промышленности в основном применяют полимерные виды футеровок. Перечень их достоинств можно продолжать очень долго, основными из них являются: устойчивость к химическому воздействию, агрессивным средам, высоким температурам. Кроме того, они отличаются великолепной износостойкостью, ударной вязкостью и водоотталкивающими свойствами. Еще один вид, который достоин внимания – защита с помощью базальтовых материалов.

В основном применяется она для различных бункеров, емкостей и желобов, подверженных негативному воздействию щелочей с кислотами. Также применение такой футеровки будет весьма эффективно и как антикоррозионное покрытие. Кроме того, обработанной поверхности будет совершенно не страшен износ от взаимодействия с абразивными частичками.

В промышленности, которая отличается тяжелыми условиями эксплуатации, такими, как воздействие чрезмерно высоких температур, сильный абразивный износ, повышенный уровень влажности, актуально применять сверхвысокомолекулярный полиэтилен, отличающийся низкой склонностью к истиранию, отличной сопротивляемостью агрессивным средам, гидрофобностью и довольно длительным эксплуатационным сроком. Выбирая параметры защитного слоя для печей, следует руководствоваться следующими показателями: толщина корпуса и наружной облицовки, а также температура, которая будет внутри топки.

Кроме того, практически все материалы подвержены температурному расширению, так что обязательным является и небольшой зазор (не более 10 мм). Что же насчет футеровочного слоя, так он может быть как двойным, так и одинарным, все зависит опять-таки от вышеперечисленных факторов. Между собой шамотные элементы крепятся посредством металлических штырей, таким образом осуществляется и армирование конструкции, что выступает гарантией дополнительной прочности.

Учтите, что ни в коем случае нельзя использовать одновременно разные типы кирпичей, так как они отличаются различной теплопроводностью и степенью линейного расширения. Так постепенно возникают трещины, и приходится переделывать все заново.

tutmet.ru

Футеровка железной печи своими руками. Печь своими руками. Vip-Ochag.ru


Технология футеровки печи

Сейчас мы постараемся как можно подробнее рассказать о том, как можно провести комплекс мероприятий для того, чтобы печь была защищена не только от физических, но и механических повреждений. Важно отметить, что мы поговорим также о тех материалах, которые могут быть использованы для данной процедуры. На фото также будут представлены все необходимые атрибуты нашего мероприятия. Отдельно нами будет произведена футеровка оборудования (печь) своими руками, а вы узнаете, для чего нужна данная технология. Итак, начинаем.

Что представляет из себя футеровка печи

Что же это такое

Технология под странным и непонятным названием футеровка представляет собой некую конструкцию, которая будет способствовать процессу защиты рабочей камеры отопительного агрегата от самых разных воздействий, которые могут быть направлены от окружающей среды. Печь в ходе этой технологии получает:

  1. Высокие показатели защиты от резких и регулярных перепадов температурного режима, то есть при помощи этой процедуры вы обеспечиваете отличные теплоизоляционные качества.
  2. Становится огнеупорной, а это очень важно для вашей же личной безопасности и безопасности вашего дома. Камера получает защиту от производимой жары.
  3. Получает качественную защиту от агрессивных факторов, например, от окисления. В процессе данной процедуры агрегат становится кислотоупорным.
  4. Вы можете применить различные облицовочные материалы, и агрегат станет еще красивее, чем был ранее.

Что дает технология футеровки

Кроме того, стоит сказать о том, что технология футеровка позволяет провести работы, которые направлены на полную герметизацию отопительной системы. А также в результате этого вы создаете полную газовую плотность. Печь, таким образом, сможет прослужить вам довольно длительное время. Для того чтобы провести процесс под названием «футеровка» своими руками, необходимо использовать такие материалы, как чугун, кирпич и железо, а также просмотреть подготовленное нами видео, в котором описаны все этапы технологии. Для обеспечения печи приглядным видом, могут быть использованы такие материалы как глина и природные камни.

Основные классы рабочих материалов

Современные производители выявили три основных класса, которые могут быть использованы вами для работ, проводимых своими руками. Поговорим о них более детально для того, чтобы вы смогли в дальнейшем определиться с необходимым классом используемого материала. На фото они также все будут представлены, не забывайте и про эстетические аспекты вашего помещения. Существуют следующие категории:

  1. Класс «А». Сюда входят те материалы, в основе которых располагается кремнезем.

Важно отметить, что такие материалы могут быть искусственного происхождения (измельченные породы гор, используемые в качестве основного материала – кирпичей), а также естественного происхождения. Как правило, к естественным материалам принято относить части горных пород. Печь с такими материалами будет смотреться очень красиво.

  1. Класс «В». Сюда входят материалы, в основе которых лежит глина.

Футеровка при помощи этого класса производится с учетом дальнейшего использования бокситного кирпича или обычного кирпича с огнеупорной пропиткой. Печь такого типа является классическим примером.

Как правило, для того чтобы приготовить данный материал используется глина, которая содержит примеси боксита и железа. После того как она будет обожжена при необходимой температуре, материал может быть применен в производстве и продаже.

  1. Класс «С». Сюда входят материалы, которые не относятся к первым двум категориям.

Важно обратить внимание, что футеровка при помощи данного материала включает в себя такие средства, как: угольный кирпич, набойки основного поля и специальные огнеупорные растворы.

Технология футеровки

Для того чтобы печь прошла вышеупомянутую процедуру, необходимо соблюдать некоторые правила и требования. Стоит отметить, что футеровка должна строго проводиться с учетом правил и требований, которые описываются в приложенной конструкции. Индуктор перед началом работы должен быть продут при помощи сжатого воздуха, обратите на это внимание. Лучше всего индуктор испытывать при давлении равном 10 атм.

Если вы не уверены, что необходимые работы у вас получатся (правильно – это важно), лучше не рисковать и обратиться к профессиональным специалистам, которые помогут вам в ряде спорных вопросов, и проведут все самостоятельно.

Помните, что ваша печь – это ваш друг, он (и, соответственно, вы) достоин самого лучшего и качественного.

  • Правильно оштукатуриваем печь
  • Печь на отработанном масле с водяным контуром
  • Отопительная печь булерьян своими руками
  • Печь шведка с плитой своими руками

Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы


Конструкции самодельных металлических печей типа. Буржуйка для обогрева дачного домик а в осеннее время. Изготовить такую самодельную печь может каждый.

Печки буржуйки — это небольшие, простые по устройству печи имеют разную конструкцию и применяются для различных нужд. Целиком металлические, отопительные, изготавливаются из листовой стали. Они делятся на простые и каркасные. У первых — корпус образован самим листом, у вторых — под ним, как под рубашкой, скрывается рама — стальной каркас. Последние более удобны для самостоятельного изготовления. Металлические печи бывают круглой, квадратной, прямоугольной формы.

Печи из кровельной стали годятся лишь как временные: они быстро прогорают. Для предохранения корпуса от прогорания и для повышения теплоотдачи его с внутренней стороны футеруют — облицовывают кирпичом в четверть или в половину; можно сделать то же глинобитом или глинобетоном. Глинобит — очень густая глина, с трудом разминаемая руками; глинобетон — тот же глинобит, но с добавкой мелкой кирпичной щебенки.

Футерованные печи нагреваются медленнее, но и дольше держат тепло. Следует напомнить, что раньше в сельской местности изготовлялось много печей из глинобита и они служили десятками лет.

Футеровка печей может быть разной толщины: от 10 до 120 мм. До 70 мм ее целесообразнее выполнять из глинобита или глинобетона, свыше — из кирпича.

Все печи требуют особо строгого соблюдения противопожарных мер. Следует напомнить, что металлические нагреваются очень сильно, часто докрасна. Ставить их надо как можно дальше от легковоспламеняющихся предметов — на расстоянии 1000 мм.
Близко расположенные, легко загорающиеся перегородки оштукатуривают слоем известкового, известково-Гипсового или цементного раствора толщиной не менее 20 мм, по войлоку, обитому дранью или частой металлической сеткой. Вместо штукатурки иногда облицовывают те же поверхности по войлоку кирпичом.
Во избежание возгорания пола перед каждой печью крепится так называемый предтопочный лист из кровельной стали размером 500 х 700 мм. Укладывается он по войлоку, пропитанному глиняным раствором. Делают это так. Выкроенную из листа заготовку окрашивают с двух сторон масляной краской, сушат. Войлок смачивают в сметанообразном глиняном растворе (он защитит войлок от перегревания, а также от моли), укладывают на предтопочный лист, хорошо просушивают. Затем полученный бутерброд осторожно укладывают под топливником печи металлом, вверх и прибивают к полу гвоздями.

Независимо от формы и толщины листа, из которого они изготовлены, стыки их соединяются в закрай лежачими фальцами, сваркой или склепыванием.

Печи могут быть на ножка* или без них. Последние ставятся на так называемые шанцы — кирпичные стойки высотой не менее 130 мм. Тогда воздух, циркулируй под шанцами, будет охлаждать пол. На место установки и тех, и других печей необходимо положить войлок, пропитанные глиной, закрыть его кровельной сталью и уже сверху ставить печь — на ножках или шанцах.

Основные типы конструкции металлических самодельных печей


Простая печь (рис. 1 А) состоит из стального короба с патрубком вверху и дверкой топливника с противоположной стороны. Футеровать такую печь сложнее Практичнее сделать ее со съемным верхом.

Эта печь может быть без поддувала, неона будет лучше работать, если просверлить по низу дверки или под нею несколько отверстий на 15-25 мм выше нижней кромки печи. Эти отверстия можно закрывать специальной задвижкой, регулируя подачу в печь воздуха, необходимого для полноценного сгорания топлива.

Улучшенная печь (рис. 1Б). Она состоит из короба или кожуха, ножек, дверки поддувала, топливника, колосниковой решетки — чугунной или из листовой стали с пробитыми отверстиями, патрубка с металлической трубой и поддувала или зольника. Труба собирается из нескольких рукавов и двух колен.

У печи нет массивного корпуса, способного аккумулировать тепло, поэтому она, как и предыдущая; быстро нагревается, не и так же быстро остывает.

Во время топки температура в печи достигает 700 С, поэтому ее лучше футеровать. А для удобства в работе следует устроить съемный верх. Возле топливника и зольника футеровка может быть несколько толще, чем у задней стенки.

Печь с дополнительным усовершенствованием (рис. 1 В, Г). Две предыдущие печи можно использовать для варки и подогрева пищи. Делать это будет удобнее и быстрее, если несколько модернизировать топку. Рекомендуется на расстоянии 50 — 70 мм от верха установить стальной лист для образования горизонтального канала. Для этого лучше всего под листом в двух местах протянуть проволоку, а у самого листа загнуть бортики. Лист укладывают так, чтобы он плотно входил между боковыми и задней стенками, но свободно вынимался для замены в случае прогорания. Если патрубок дымовой трубы крепится к задней стенке, то листу придают форму, указанную на рисунке 1 Г.

Каркасная стальная печь (рис. 1Д) наиболее универсальна. Для ее изготовления можно использовать имеющуюся в продаже верхнюю чугунную плиту — глухую или с одной-двумя конфорками нужного размера. По размерам этой плиты и делается из уголковой стали рамка с таким расчетом, чтобы между ее бортами и плитой были зазоры не менее 10-15 мм — на тепловое расширение металла при нагревании. Если плита, к примеру, размером 1000 x 600 мм, то рамка 1015 x 615 мм.

К рамке крепят стойки и боковые распорки из стальных уголков, облицовывают их листовой сталью на сварке или заклепках, футеруют, укладывают колосниковую решетку и стальной лист для горизонтального канала. На такой печке удобно готовить или подогревать пищу, она хорошо отапливает помещение. Необходимо подчеркнуть, что низ печи также футеруется.


Рис. 1. Конструкции самодельных печей типа: буржуйка:
(А — простая печь, Б — улучшенная, В — печь со стальным листом, Г — с патрубком в задней стенке, Д — каркасная печь с чугунной плитой):

1 — ножки, 2 — поддувальная дверка, 3 — дверка топливника, 4 — короб или кожух, 5 — патрубок 6 — колосниковая решетка, 7 — зольник, 8 — чугунная плита.

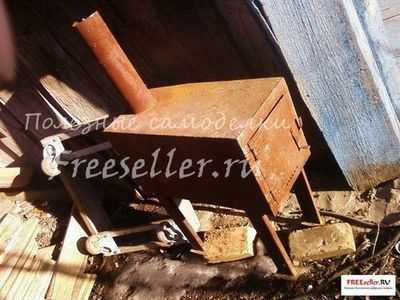

А вот буржуйка которую я сварил себе на даче:

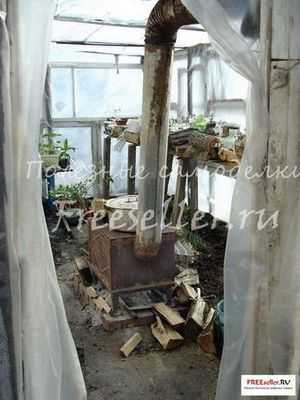

Применение печи буржуйки для отопления теплицы:

Футеровка печи

Футеровка печи это защитная облицовка внутренней поверхности топливника служащая для предохранения стенок и свода от действия высоких температур.

Футеровка печи выполняется из огнеупорных кирпичей или плиток, которые укладываются на ребро вдоль стены топливника. При топке печи углями происходит сильный нагрев стенок печи, в самой нижней части. От чрезмерного нагрева стенок, печь разрушается, так как обыкновенный глиняный кирпич не способен долго противостоять высоким температурам.

Поэтому для защиты от разрушения печей в области топливника от чрезмерного прогрева применяется футеровка печи. У огнеупорного кирпича коэффициент теплового расширения отличается от простого глиняного кирпича. Поэтому они вместе не укладываются и не перевязываются.Кладка из огнеупорного кирпича должна состыковаться с обычной кладкой одним ровным вертикальным швом.

Между стенками топливника и огнеупорной кирпичной футеровки должен быть минимальный зазор в 5 мм для температурного расширения. Для футеровки печей чаще всего используют шамотный материал в виде раствора или кирпича. Высокие огнеупорные свойства шамота позволяют ему легко справляться с высокими температурами до 1300°С.

Такие высокие огнеупорные свойства позволяют использовать для растопки печей даже самое калорийное топливо например, уголь. По мимо шамотных материалов для футеровки печей используются широко и муллитовые смеси, способные выдерживать очень высокие температуры до 1600 °С. Для футеровки топливников печей используют как правило специально изготовленные из муллитовых волокон теплоизоляционные маты или растворы.

Муллит часто добавляют в состав шамотных растворов из которых изготавливают шамотные огнеупорные кирпичи или используются как штукатурный раствор для защитной футеровки топливников печей выложенные из огнеупорной глины. Эти способы футеровки наиболее часто используются в бытовых печах, так как они довольно доступны по цене, то есть являются не дорогими.

Для ремонта старых топливников печей промышленность выпускает специальные огнестойкие мастики, обмазки и разные клеи. Они содержат в своем составе шамотные микроскопические волокна и специальные связующие добавки улучшающие их огнестойкие свойства. Их используют в топливниках печей в основном для заделки трещин или как защитный штукатурный слой от воздействия высоких температур.

Кроме обмазок, огнеупорных кирпичей и шамотных растворов для футеровки бытовых печей промышленность выпускает также специальные рулонные материалы которые состоят из:

1. Каолиновой бумаги. Представляет собой рулонный материал имеющий толщину слоя до 5 мм.

2. Каолиновый картон. Представляет собой рулонный материал для футеровки топливников печей имеющий толщину слоя до 7 мм.

3. Каолиновая вата. Представляет собой легко рвущийся материал для футеровки топливников печей. Используется в виде кусков или комков.

Как уже было сказано выше футеровку внутренних стенок топливника печи нужно провести с учетом расширения материала от воздействия высоких температур. Именно поэтому между футеровкой и стенками печи оставляют минимальный зазор в 5-10 мм для температурного расширения. Перед началом работ по футеровки топливника бытовой печи следует уже определиться с использованием топлива для растопки. Это очень важно, потому что нет универсальных по конструкции топливников для сжигания разного вида топлива.

Например, для сжигания антрацита топливник печи имеет одну конструкцию, для каменного угля другую а для дров совсем иную. Иногда топливники печей рассчитанные для сжигания каменного угля с теплотворной способностью -5815-8373 Вт футеруют в два ряда, так как температура сжигания каменного угля очень высокая.

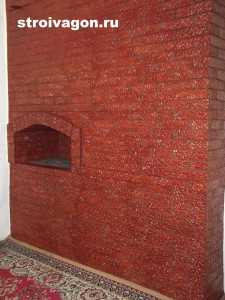

Фото-1. Пример футеровки топливника для дров жаростойкой шамотной плиткой толщиной 3 см.

Для футеровки топливника печи рассчитанного для растопки дровами можно использовать шамотную жаростойкую плитку толщиной не более #8212; 3 см. Это объясняется тем, что теплотворная способность дров не превышает 3837 Вт(смотри таблицу №1).

Поэтому общую толщину футеровки топливника печей определяют главным образом два фактора:

1. Толщина стенки топливника печи.

2. Температура сжигания топлива в топливнике.

Поэтому далее я приведу для примера теплотворную способность разных видов топлива используемого для растопки бытовых печей.

Таблица№1. Теплотворная способность различных видов топлива

Закрепление шамотных кирпичей между собой как правило осуществляется при помощи металлических штырей. Для этого в их стенках сверлят отверстия перфоратором и потом вставляют в них металлические стержни. Этот способ гарантирует надежную фиксацию материала во время температурного расширения.

Для футеровки топливника следует сначала укладывать шамотный кирпич на дно топки, затем на боковые стенки. При этом кладку шамотным материалом поднимают до уровня установки плиты или до верхней горизонтальной части. При проведении работ по футеровки нельзя использовать одновременно два вида кирпича.

Например, шамотный и красный, глиняный железняк. Это объясняется тем что они состоят из двух разных материалов и имеют следовательно разные степени линейного расширения а также теплопроводность. Поэтому это скорее всего приведет со временем в процессе эксплуатации к различным нежелательным трещинам в футеровке или к возобновлению работ по футеровки.

Для заделывания швов в футеровочной кладки берут шамотный раствор или специальный муллитовый раствор имеющий в своем составе шамотные волокна. Такие растворы способны уравнять степень расширения футеровки во время нагрева со свойствами шамотного огнеупорного кирпича.

Источники: http://kamingid.ru/futerovka-pechi, http://www.freeseller.ru/2742-pech-burzhujjka-svoimi-rukami.html, http://stroivagon.ru/pechi/futerovka-pechi.html


Комментариев пока нет!

www.vip-ochag.ru

Футеровка печи | Новости в строительстве

Футеровка печи это защитная облицовка внутренней поверхности топливника служащая для предохранения стенок и свода от действия высоких температур.

Футеровка печи выполняется из огнеупорных кирпичей или плиток, которые укладываются на ребро вдоль стены топливника. При топке печи углями происходит сильный нагрев стенок печи, в самой нижней части. От чрезмерного нагрева стенок, печь разрушается, так как обыкновенный глиняный кирпич не способен долго противостоять высоким температурам.

Поэтому для защиты  от разрушения печей в области топливника от чрезмерного прогрева применяется футеровка печи. У огнеупорного кирпича коэффициент теплового расширения отличается от простого глиняного кирпича. Поэтому они вместе не укладываются и не перевязываются.Кладка из огнеупорного кирпича должна состыковаться с обычной кладкой одним ровным вертикальным швом.

Между стенками топливника и огнеупорной кирпичной футеровки должен быть минимальный зазор  в 5 мм для температурного расширения. Для футеровки печей чаще всего используют шамотный материал в виде раствора или кирпича. Высокие огнеупорные свойства шамота позволяют ему легко справляться с высокими температурами до 1300°С.

Такие высокие огнеупорные свойства  позволяют использовать для растопки печей даже самое калорийное топливо например, уголь. По мимо шамотных материалов для футеровки печей используются широко и муллитовые смеси, способные выдерживать очень высокие температуры до 1600 °С. Для футеровки топливников печей используют как правило специально изготовленные из муллитовых волокон теплоизоляционные маты или растворы.

Муллит часто добавляют в состав шамотных растворов из которых изготавливают шамотные огнеупорные кирпичи или используются как штукатурный раствор для защитной футеровки топливников печей выложенные из огнеупорной глины. Эти способы футеровки наиболее часто используются в бытовых печах, так как они довольно доступны по цене, то есть являются не дорогими.

Для ремонта старых топливников печей промышленность выпускает специальные огнестойкие мастики, обмазки и разные клеи. Они содержат в своем составе  шамотные микроскопические волокна и специальные связующие добавки улучшающие их огнестойкие  свойства. Их используют в топливниках печей в основном для заделки трещин или как защитный штукатурный слой от воздействия высоких температур.

Кроме обмазок, огнеупорных кирпичей и шамотных растворов для футеровки бытовых печей промышленность выпускает также специальные рулонные материалы которые состоят из:

1. Каолиновой бумаги. Представляет собой рулонный материал имеющий толщину слоя до 5 мм.

2. Каолиновый картон. Представляет собой рулонный материал для футеровки топливников печей имеющий толщину слоя до 7 мм.

3. Каолиновая вата. Представляет собой легко рвущийся материал для футеровки топливников печей. Используется в виде кусков или комков.

Как уже было сказано выше футеровку внутренних стенок топливника печи нужно провести с учетом расширения материала от воздействия высоких температур. Именно поэтому между футеровкой и стенками печи оставляют минимальный зазор в 5-10 мм для температурного расширения. Перед началом работ по футеровки топливника бытовой печи следует уже определиться с использованием топлива для растопки. Это очень важно, потому что нет универсальных по конструкции топливников для сжигания разного вида топлива.

Например, для сжигания антрацита топливник печи имеет одну конструкцию, для каменного угля другую а для дров совсем иную. Иногда топливники печей рассчитанные для сжигания каменного угля с теплотворной способностью -5815-8373 Вт  футеруют в два ряда, так как температура сжигания каменного угля очень высокая.

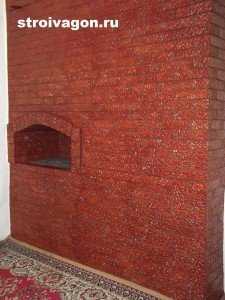

Фото-1. Пример футеровки топливника для дров жаростойкой шамотной плиткой толщиной 3 см.

Для футеровки топливника печи рассчитанного для растопки дровами можно использовать шамотную жаростойкую плитку толщиной не более — 3 см. Это объясняется тем, что теплотворная способность дров не превышает 3837 Вт(смотри таблицу №1).

Поэтому общую толщину футеровки топливника печей определяют главным образом два фактора:

1. Толщина стенки топливника печи.

2. Температура сжигания топлива в топливнике.

Поэтому далее я приведу для примера теплотворную способность разных видов топлива используемого для растопки бытовых печей.

Таблица№1. Теплотворная способность различных видов топлива

Закрепление шамотных кирпичей между собой как правило осуществляется при помощи металлических штырей. Для этого в их стенках сверлят отверстия перфоратором и потом вставляют в них металлические стержни. Этот способ гарантирует надежную фиксацию материала во время температурного расширения.

Для футеровки топливника следует сначала укладывать шамотный кирпич на дно топки, затем на боковые стенки. При этом кладку шамотным материалом  поднимают до уровня установки плиты или до верхней горизонтальной части. При проведении работ по футеровки нельзя использовать одновременно два вида кирпича.

Например, шамотный и красный, глиняный железняк. Это объясняется тем что они состоят из двух разных материалов и имеют следовательно разные степени линейного расширения а также теплопроводность. Поэтому это скорее всего приведет со временем в процессе эксплуатации к различным нежелательным трещинам в футеровке или к возобновлению работ по футеровки.

Для заделывания швов в футеровочной кладки берут шамотный раствор или специальный муллитовый раствор имеющий в своем составе шамотные волокна. Такие растворы способны уравнять степень расширения футеровки во время нагрева со свойствами шамотного огнеупорного кирпича.





stroivagon.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
