Футеровка что это такое – Что такое футеровка печей, для чего и из каких материалов она делается, особенности процедуры и советы мастеров

Содержание

Что такое футеровка

Люди, которые не являются экспертами, но сталкиваются с печами отопления, часто задаются вопросом, что такое футеровка.

Любая печь работает при очень высоких температурах и поэтому, чтобы повысить срок ее службы, для защиты ее наружных стенок внутри топки выполнятся футеровка печи.

Футеровка — что это?

Внутри топок делают оболочку из кирпича, который устойчив к действию высоких температур. В результате конструкция не перегревается, а ее срок службы значительно увеличивается.

Футеровка не является отдельным элементом, она тесно связана с остальными материалами, что применялись для создания печи с топкой, в которой происходит процесс горения.

Когда выполняется футеровка печей, чаще всего используют кирпич, но это могут быть и другие материалы, которые отличаются по своим химическим свойствам. Они могут быть кислыми, основными и нейтральными. У каждого из них реакция на вещества, что появляются во время горения, будет разной.

Есть современные материалы в виде готовых смесей, они могут быть муллитовые, шамотные или корундовые. Для их нанесения надо просто разбавить смесь водой и нанести на ту поверхность, которую необходимо защитить после высыхания. Образуется монолитная поверхность, которая не трескается.

Футеровочные работы начинаются только после того, как был определен материал и проведены все необходимые расчеты. При этом учитывается материал печи и материал, что используется для футеровки, чтобы максимально защитить некоторые элементы не только от высокой температуры, но и других негативных воздействий.

Защитить определенные элементы от высокой температуры можно так:

  • внутреннюю часть топки отделывают материалом, имеющим низкую теплопроводность;
  • могут использовать экраны для отражения тепла, но при этом тепло уходит в дымоход вместе с дымом.

При использовании первого способа стоит отличать теплозащиту, при которой элементы выполняют защиту от высокой температуры и теплоизоляцию, когда тепло остается внутри. Футеровка печей служит для теплозащиты, во время которой тепло отводится от некоторых элементов, для чего используют теплоизоляционные материалы.

Использование шамотного кирпича

Сейчас популярен шамотный кирпич, при изготовлении которого в глину добавляют порошок из обожженной глины, затем готовый кирпич обживают при высокой температуре.

Этот материал в отличие от обычного кирпича имеет лучшие теплозащитные свойства. Шамотным кирпичом обкладывают топку внутри. При укладке шамотного кирпича есть свои особенности. Он не должен очень плотно укладываться к наружным стенкам.

При высоких температурах шамотный кирпич будет выталкивать наружный слой, и поэтому на наружных стенках появляются трещины, а иногда и разрушение. Это не только некрасиво, но и опасно, так как в комнату будет попадать угарный газ.

Наружные кирпичи соединяются при помощи глины, которая при сильном нагревании может трескаться, и шов разрушается. Перед использованием раствора для кладки сначала проводится определение его пластичности. Для этого делают раствор, соединяют с его помощью 2 кирпича, а потом их обжигают при высокой температуре. Если он выдержит испытание, то применяется для кладки.

Как проводится футеровка металлической конструкции?

В данном случае надо обязательно учитывать, что коэффициент расширения металла намного больше, чем кирпича. Поэтому, когда выполняется футеровка в этих печах, между металлической стенкой и слоем шамотного кирпича оставляют зазор. Чтобы зазор не оставался пустым, для его уплотнения используют базальтовую вату. В тех случаях, когда печь находится в нежилом помещении, вместо ваты можно использовать асбест.

Некоторые мастера, чтобы улучшить качество работы металлической печи, кроме того, что выполняется ее футеровка внутри, снаружи еще и обкладывают ее кирпичом. В данном случае это ошибочное решение, так как этот материал имеет низкую теплопроводность и высокую теплоемкость.

В таком случае выполняется не теплозащита, а теплоизоляция, тепло остается внутри топки, к металлическим стенкам плохо подходит воздух, они не охлаждаются и быстрее прогорают, в результате чего происходит их повреждение, и угарный газ начинает проникать в помещение. Такую конструкцию уже использовать нельзя.

Чтобы печь служила долго, надежно и безопасно, футеровка должна выполняться качественными материалами делается с соблюдением принятых правил.

Правильная футеровка парового котла

Иногда это необходимо сделать для парового котла, при этом футеровка может быть сделана тяжелая, облегченная или натрубная. Если в котле слабое экранирование, то его наружные части могут сильно нагревается, так как температура в топке достигает 1200 °С. Внутри топки делают футеровку из 2-3 слоев шамотного кирпича, и тогда наружная температура котла не превышает 60-80 °С.

При укладке одного слоя кирпича считается, что сделана облегченная футеровка. Самой доступной является натрубная футеровка, в этом случае вязкая негорючая смесь наносится на трубы, делают это в 2-4 слоя. Чтобы обеспечить устойчивость к тепловому расширению, дополнительно следует использовать армирующую сетку.

Укладывать кирпичи надо вертикально, можно это делать и горизонтально, но тогда забирается много полезной площади топки. Кладка проводится только на песчано-глиняный раствор, применять цементный раствор нельзя.

Экраны используются в основном при установке металлической печи в бане. Во всех остальных случаях монтаж защитных экранов выполнять нерационально, так как происходит утечка тепла, а нужно, чтобы происходил эффективный обогрев помещения.

Перед каждым сезоном топку надо обязательно внимательно осматривать, и если есть повреждения, проводить их ремонт. Для этого используют смесь из глиноземного цемента и шамотного порошка. Печь должна просушиться на протяжении недели, затем обрабатывается открытым огнем.

sdelaypechi.ru

Футеровка — это… Что такое Футеровка?

Печи, в которых производится нагревание металлов при различных металлургических процессах, устраиваются из материалов, обеспечивающих их прочность и устойчивость — кирпича, чугуна и железа. Но все эти материалы не в состоянии противостоять действию высокой температуры, при которой совершаются эти процессы, неизбежным колебаниям температуры и влиянию химических реакций, их сопровождающих. Ввиду этого, все рабочие пространства печей, приходящие в соприкосновение с металлом или газами высокой температуры, одеваются изнутри слоем огнеупорных и устойчивых к химическим влиянием материалов, которые и защищают от разрушения остальной массив печи. Эта внутренняя огнеупорная одежда печей называется их

футеровкой. Для Ф. применяются различные горные породы или глина, притом, или в виде отдельных камней (естественных или искусственных), или в виде пластической массы. Все футеровочные материалы разделяются на три класса: A) материалы, основную часть которых составляет кремнезем; B) материалы, основную часть которых составляет глина (гидросиликат глинозема) и C) смешанные материалы, не подходящие под классы A и B.

Материалы класса A бывают: 1) естественные (в виде камней, вытесанных из кусков горной породы) и 2) искусственные (в виде кирпичей, отпрессованных из предварительно измельченных горных пород). В качестве естественных камней применяются: a) в виде цельных камней — песчаники, кварц, пудинг (конгломерат) — для Ф. доменных печей; кремнистый сланец — для пламенных печей; гранит — для печей, не развивающих самых высоких степеней жара; b) в измельченном виде — ганистер

(кварцевые зерна с содержанием 1—7% Fe2О2 и Al2О3, связанные глинистым веществом), который идет на Ф. Бессемеровских конвертеров. Искусственная кремнеземистая Ф. выделывается в виде так называемых динасовых кирпичей. Для этого тонко измолотый, чистый кварц связывается 1—2% известкового или глинистого вещества и прессуется в кирпичи, которые обжигаются до белого каления (расход горючего при этом втрое больше, чем при обжиге обыкновенного строительного кирпича). Под действием жара, кирпичи эти несколько вспучиваются, под влиянием же резких колебаний температуры — легко растрескиваются.

Футеровочные материалы класса B применяются исключительно в искусственном их приготовлении, так как естественные гидросиликаты глинозема при нагревании теряют воду. К этого рода материалам принадлежат: a)

бокситный кирпич. Для его приготовления берется природный гидрат глинозема, содержащий примесь окиси железа и известный под именем боксита, обжигается, измельчается, смешивается с небольшим количеством воды и свежей огнеупорной глины, формуется в кирпичи, которые вновь обжигаются, причем значительно усаживаются; b) обыкновенный огнеупорный (шамотный) кирпич, состоящий главным образом из огнеупорной глины с примесью тощего вещества (обожженной шамоты), предупреждающего усыхание и растрескивание, к которым очень склонна глина. Свежая шамотная масса или перемолотые шамотные кирпичи, уже бывшие в употреблении, замешиваются таким количеством свежей огнеупорной глины, чтобы получилось густое тесто. В него для тощести замешиваются иногда зерна кварца (крупности гороха), а в специальных случаях — зерна графита, кокса или древесного угля. Подмесь мелкой кварцевой муки, железной окиси, щелочей и т. п. уменьшает огнестойкость кирпича.

К классу C принадлежат следующие огнеупорные материалы: 1)

основные набойки, 2) угольный кирпич и 3) огнеупорные растворы. В качестве основных материалов применяются отчасти железные окислы: руды, молотовая окалина, богатые железной окисью шлаки и (в новейшее время) хромистый железняк в виде так называемых хромистых кирпичей. Практика показала, однако же, что степень огнестойкости не выкупает высокой цены последних.

Большим распространением в качестве основных футеровочных материалов пользуются кирпичи из извести или магнезии, или из обоих этих веществ одновременно. Наичаще для этой цели применяется доломит, который обжигается в вагранках до белого каления, при котором он уже начинает оплывать. После охлаждения, его размалывают, отсеивают, смешивают с 3—8% глины (предварительно обезвоженной вывариванием) и формуют в кирпичи, иногда же употребляют в дело прямо в виде пластической массы. Как масса, так и кирпичи подвергаются, однако, перед употреблением в дело, новому обжигу. Еще стойче

магнезитовые кирпичи, приготовляемые из обожженного до оплывания магнезита, смолотого в муку и отпрессованного на гидравлическом прессе. Отформованные кирпичи подвергаются сильному обжигу. Магнезитовая масса (подмешанная для связности дегтем, растворимым стеклом и т. п.) применяется на набивку Ф. и непосредственно. Пробовали применять для Ф. известковые кирпичи, но они оказались непригодными. Несравненно лучшими оказались коксовые кирпичи, приготовляемые следующим образом: сухой, бедный содержанием золы кокс мелется в муку, смешивается со смолой или каменноугольным дегтем (до 20%), набивается в формы, по выемке из них высушивается медленно (в течение двух недель) на слабом жару и затем обжигается в герметически закрытых муфелях без доступа воздуха. Принимая в расчет его легкость, коксовый кирпич выходит не дороже шамотного и служит весьма хорошо, за исключением, однако, тех случаев, когда, по характеру происходящего металлургического процесса, он подвергается (при высокой температуре) действию окисляющих газов, богатых железом шлаков или расплавленного, бедного углеродом железа. К этому же классу футеровочных материалов принадлежат огнеупорные растворы, применяемые для заполнения швов при кладке огнеупорных кирпичей. Состав им придают обыкновенно сходный с тем, какой имеют самые кирпичи. Для основной Ф. растворы составляются из обожженных доломита или магнезита, цементированных смолой, или из обожженного, перемолотого, отсеянного и смоченного водой магнезита. Иногда в качестве раствора берется доломитовое молоко или же просто сухая магнезитовая мука. Растворы для не основных камней замешиваются на воде из молотых песка, извести, доменных шлаков, стекла, шамоты и т. п. Швы должны быть возможно тонкие, для чего кирпичи перед кладкой тщательно притираются один к другому. В некоторых металлургических процессах печная Ф. не только предохраняет стены, под и нёбо рабочего пространства печи от разрушения действием жара, но и сама участвует в химических реакциях, способствуя получению продукта желаемых качеств.

В. Кнаббе. Δ.

dic.academic.ru

Футеровка печей: что это такое

Печи возводят из огнеупорных материалов. Но из-за того, что при сжигании топлива образуется очень высокая температура, достигая несколько сотен градусов, этот материал не в силах ей противостоять. Для защиты наружных стенок внутри печи обустраивают футеровку.

Что такое футеровка

Футеровка — это оболочка из кирпича, которая обустраивается внутри топки. Она очень устойчива к воздействию даже самых высоких температур. Это позволяет печке служить многие годы, потому что она защищена от перегрева.

Футеровку нельзя рассматривать как самостоятельный элемент, потому что она тесно взаимодействует и с материалами, из которых выложена печь, и с внутренней средой топки, в которой осуществляется процесс горения.

Футеровка может представлять собой не только выкладку из кирпича, но и из других материалов. В качестве таких материалов выделяют три вида огнеупорных веществ, различающиеся по своим химическим свойствам:

  • Кислые.
  • Основные.
  • Нейтральные.

У них происходит разная реакция на вещества, которые возникают в процессе горения топлива.

Футеровку производят только тогда, когда будут проведены все инженерные расчеты и будет выбран материал для нее. С помощью этого расчета добиваются максимального эффекта, учитывая особенности материала и самой печи. Кроме того, футеровка защищает различные элементы печи от химического и механического воздействия.

Способы теплозащиты печи

Поверхность внутри топки можно защитить двумя способами:

  • Используя материал с низкой проводимостью тепла, которым обрабатывают внутреннюю поверхность топки.
  • Используя защитные экраны, отражающие тепловое излучение. В этом случае тепло от излучения выводится из печи вместе с дымом.

Стоит обратить внимание, что первый способ предусматривает не теплоизоляцию, а теплозащиту. При теплоизоляции тепло, которое выделяет печь, остается внутри нее. А теплозащита предохраняет от излучения определенный участок печной конструкции, выводя из нее тепло. Поэтому при футеровке применяются теплоизоляционные материалы.

Использование шамотного кирпича

В недалеком прошлом печи делались в основном из обычных кирпичей, которые под воздействием высоких температур очень быстро приходили в негодность. Потом довольно продолжительное время вместо них стал использоваться кирпич с более плотной структурой. В настоящее время набирает популярность шамотный кирпич. Делается он из глины, которую смешивают с порошком из обожженной глины и затем обжигают при высоких температурах.

Шамотный кирпич является идеальным вариантом для футеровки печных сооружений. Отличается он от обычных кирпичей отличными теплозащитными свойствами. Футеровка подразумевает обкладывание внутренней поверхности печи именно таким кирпичом.

Футеровка кирпичной печи

Футеровка кирпичной печи обладает некоторыми особенностями. Ее нельзя укладывать слишком близко к кирпичам, которые являются элементами наружных стенок. Дело в том, что печка раскаляется очень сильно и возникает растрескивание под воздействием высоких температур. Горячие внутренние слои выталкивают со своих мест холодные наружные. Внешние стенки, сохраняющие форму печи, начинают расходиться в стороны из-за воздействия расширенных внутренних слоев. Кирпичи покрываются трещинами, а отдельные могут даже разрушаться. Это может способствовать проникновению угарного газа в помещение.

Ситуация может усугубиться тем, что применяемая для соединения наружного слоя кирпичей глина обладает небольшой адгезией и при нагревании расширяется сильнее, чем сам кирпич. В результате перегревания шов разрушается.

Именно поэтому при постройке печной конструкции применяют пластичный раствор с последующим его испытанием. Для этого два кирпича соединяют друг с другом с помощью этого раствора и обжигают при большой температуре. Этим проверяется адгезия раствора, расширение и растрескивание. Если все нормально, раствор можно использовать для всей конструкции.

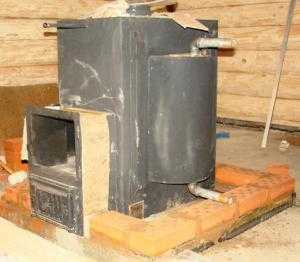

При футеровке металлических печей следует обратить внимание на тот факт, что металл под воздействием высоких температур расширяется сильнее кирпича. Поэтому обязательно делают зазор для теплового расширения между слоем футеровки и печными металлическими стенками, иначе при нагревании металла футеровка часто разрушается. Чтобы уплотнить зазор, используют базальтовую вату в виде полотна или жгутов. При расположении печки не в жилом доме вместо базальтовой ваты можно использовать асбест.

Металлические печи часто обкладывают кирпичом как снаружи, так и внутри, чтобы улучшить прогрев печи и ее безопасность. Однако такой способ считается ошибочным, потому что:

  • Кирпич характеризуется низкой теплопроводностью и высокой теплоемкостью, в результате чего тепло, возникающее от сгорания топлива, остается внутри топки и уходит вместе с дымом.
  • В таком случае печная поверхность лишается доступа воздуха для отведения тепла, что приводит к прогару стенок. В результате этого в помещение может проникнуть угарный газ, что опасно для жизни.

Таким образом, футеровка печи делается для того, что она не разрушилась из-за воздействия высоких температур. Самое главное — использовать качественный материал, чтобы печь могла прослужить еще долго.

pechi.guru

Футеровка Википедия

Футеро́вка (нем. Futter «подкладка, подбой») — облицовка огнеупорными, химически стойкими (англ.)русск., а также теплоизоляционными материалами, которым покрывается внутренняя поверхность металлургических печей, ковшей, топок котлов и прочего оборудования[1]. Футеровка производится для обеспечения защиты поверхностей от возможных механических, термических, физических и химических повреждений. В горно-металлургической промышленности футеровка используется для защиты оборудования, связанного с перегрузкой и перевозкой различных материалов, от ударных, истирающих и налипающих воздействий, а также для усиления огнестойкости материалов, из которых изготавливают металлургические и бытовые печи.

Футеровка доменной печи[ | ]

Огнеупорная футеровка (кладка) доменной печи предназначена для уменьшения тепловых потерь и предохранения кожуха от воздействия высоких температур и от контакта с жидким металлом и шлаком. В составе огнезащитных покрытий используются слоисто-пористые материалы и изделия на их основе, такие как вермикулит. Данный материал пожаробезопасен, имеет высокие показатели теплостойкости и огнеупорности, химически инертен, имеет высокие изоляционные свойства (то есть минимальную электропроводность).

Применяемые огнеупоры[ | ]

Для футеровки доменной печи применяют качественный (доменный) шамотный кирпич, высокоглинозёмистый кирпич, углеродистые блоки, иногда карбидокремниевый кирпич. Основу шамота составляют SiО2 и Аl2О3. Для доменных печей стандартом предусмотрено три сорта шамотных изделий с содержанием Аl2О3 соответственно не менее 43, 41 и 39 %; они отличаются повышенной плотностью и прочностью, высокой огнеупорностью (> 1750 °C), низким содержанием Fe2О3 (<1,5 %). Кирпич с более высоким содержанием Аl2О3 применяют для кладки низа печи, а с более низким — для кладки верха. Кроме того, для кладки печей объёмом «1033 м* стандартом предусмотрена марка шамота с меньшим (* 37 %) содержанием Аl2О3, меньшей огнеупорностью (> 1730 °C), прочностью и плотностью. Кирпич может быть длиной 230 мм (нормальный) и 345 мм (полуторный). Применение кирпичей различной длины обеспечивает хорошее переплетение швов кладки. Высокоглинозёмистый муллитовый кирпич, применяемый для кладки лещади, содержит > 63 % Аl2О3 при огнеупорности > 1800 °C. Доменный карбидокремниевый кирпич содержит > 72 % SiC и > 7 % азота и отличается от огнеупоров на основе Аl2О3 и SiO2 заметно большей прочностью и теплопроводностью. Углеродистые блоки изготовляют из кокса и обожжённого антрацита с добавкой в качестве связующего небольшого количества каменноугольного пека. Длина блоков достигает 3-4 м, они прямоугольного сечения 400×400 и 550×550 мм. Блоки в комбинации с высокоглинозёмистым кирпичом больших размеров (400 × 200 × 100 мм) применяют для кладки самой нижней части печи — лещади. Швы между огнеупорными кирпичами заполняют раствором, изготовленным из мертелей, соответствующих классу кирпича. Мертель — это порошок, состоящий из измельчённого шамота и огнеупорной глины. Для ответственных видов кладки применяют мертели с добавкой небольших количеств поверхностно-активных и клеящих веществ (сода, сульфитно-спиртовая барда), что позволяет приготавливать растворы с меньшей влажностью при одновременном повышении их пластичности. Для заполнения швов между углеродистыми блоками применяют углеродистую пасту, состоящую из кокса и смоло-пека. Зазор между блоками допускается не более 0,5 мм для вертикальных и не более 1,5 мм для горизонтальных швов.

Лещадь[ |

ru-wiki.ru

Что такое футеровка печи, и для чего она нужна

Строительство кирпичной печи для дома или бани — дело, требующее определенных знаний в особенностях кладки разных частей конструкции. Процесс начинается с изучения последовательности порядовки, а заканчивается установкой дымохода. Особого внимания требует выкладка топки печи и ее непосредственная защита. Для начала разберемся, что это такое — футеровка, и возможно ли возвести ее самостоятельно.

Футеровка: что это и зачем

При сгорании топлива, внутренние стенки печи подвергаются высоким температурам. Если не сделать дополнительную защиту, керамический или печной кирпич разрушится в первый же год эксплуатации. Футеровка печи придумана как раз для того, чтобы продлить срок службы всей конструкции и увеличить теплообмен. Внутри топливной камеры выкладывается еще один ряд, в качестве материала используют шамотный кирпич или огнеупорные панели. Шамотная облицовка выдерживает температуру до 1300˚С, не подвержена разрушению от щелочи, извести или других химических элементов. Кроме того, защитный материал хорошо сохраняет тепло, тем самым повышая КПД печки.

Способы футеровки и их особенности

Узнав, что такое футеровка, необходимо разобраться, какими способами можно создать защитный слой печи. Внутренние футеровочные работы подразделяются на три типа:

  • Накладной. Огнеупорная футеровка выкладывается шамотным кирпичом непосредственно при строительстве самой топливной камеры. Производственные печи с повышенной нагрузкой оснащаются огнеупорными панелями.
  • Набивной. На внутреннюю сторону кладки наносится раствор из глины или обрабатывается мастикой из жаростойкого материала. Тщательно замазываются стыки, чтобы уменьшить теплопотери.
  • Торкретированный. Из профессионального аппарата под большим давлением подается бетонный раствор. Такой способ применяется для футерования труб дымохода и больших производственных печей.

Внешние футеровочные работы представляют собой отделку котла защитной смесью, которая сохраняет тепло и в случае аварии не даст пару поступать в помещение.

Материалы для футеровки

Футеровочные материалы для усиления печной конструкции делятся на классы качества:

  • А класс — в состав материалов входит кремнезем, выдерживающий температуру до 1730˚С и обладающий повышенной прочностью. Цена товара высокая, поэтому использовать премиальный материал для бани или дома будет невыгодно.
  • Б класс — материалы состоят из глины с небольшой долей посторонних примесей, идеально подходят для защиты банных печей (шамотный кирпич). Находясь в среднем ценовом сегменте, материал показывает высокие защитные свойства. Максимальная температура использования — 1670˚С.
  • В класс — низкокачественные материалы, состоящие из нескольких компонентов. Температурный предел — 1590˚С.

В футеровке металлических и кирпичных печей есть свои особенности. Начиная футеровочные работы с металлической топкой, следует помнить, что металл при нагреве расширяется. Следовательно, защитная кладка делается на небольшом расстоянии от внутренних стенок печи, а в образовавшуюся пустоту укладывается стекловата — так расширяющийся металл не повредит кирпич, а вата увеличит теплообмен.

Выкладку внутренней футеровки в кирпичной печи также возводят на расстоянии от основания топки. Все дело в глине — при воздействии высоких температур она расширяется и повреждает кирпич, если кладка произведена вплотную.

Футеровка печи своими руками

Из шамотного кирпича:

  • Работая с кирпичной или металлической печью, следует делать небольшой отступ от внутренних топочных стенок, чтобы предотвратить преждевременное разрушение защитной кладки.
  • Все швы тщательно замазываются раствором, а между футеровкой и стенкой печки укладывается строительная вата.
  • Кирпичи кладутся ложковой частью, чтобы обеспечить правильную толщину футеровки. Если защитный ряд будет толще, КПД снизится, так как стенки печи не смогут достаточно прогреваться.

Из каолиновых пластин:

  • Рассчитывается количество пластин, требуемых для укладки. Толщина одного листа — 7 мм, поэтому перед расчетом учитывается расширение металла или глины в процессе эксплуатации.
  • Пластины закрепляются металлическими болтами, отверстия для креплений делаются заранее.
  • Покрывать топливную камеру пластинами нужно строго снизу вверх: дно, боковые стенки, потолок.

Обмазка внешней стороны печи:

  • Замешать раствор из сухой шамотной смеси и разбавить водой до состояния тягучести, по консистенции схожей с клеем.
  • Как только котел полностью покрыт огнестойким раствором, следует растопить печь, чтобы произошел обжиг нанесенного слоя.

Набор инструментов для работы:

  • Болгарка для аккуратной резки кирпича.
  • Линейка-уровень.
  • Емкость для смешивания раствора.
  • Мастерок.

Со временем даже качественная футеровка печи начинает разрушаться. Чтобы снизить количество ремонтных работ, следует раз в год проверять целостность защитного слоя внутри топки или внешнюю футеровку котла. Образовавшиеся трещины замазываются раствором из глины и обжигаются. Самостоятельно выполнить футеровочные работы под силу каждому человеку, даже не имеющему навыков печника, но проконсультироваться у специалиста будет не лишним. Если все же нет уверенности в своих силах, обратитесь за помощью к профессионалу.

Футеровка обязательна для каждой печи: домашней, банной или производственной. Защитный слой сохранит печь от преждевременного износа, увеличит теплоотдачу и снизит риск возникновения аварийных ситуаций. А имея под рукой нужные инструменты и материалы, футеровку несложно сделать самостоятельно.

kladempech.ru

Футеровка что это? Значение слова Футеровка

Значение слова Футеровка по Ефремовой:

Футеровка — 1. разг. То же, что: футерование.
2. Облицовочный слой из огнеупорного, химически стойкого и теплоизоляционного материала, которым покрывается внутренняя поверхность металлургических печей, паровых котлов, ковшей и т.п.

Футеровка в Энциклопедическом словаре:

Футеровка — (от нем. Futter — подкладка) — защитная внутренняя облицовка(напр., из кирпичей, блоков) печей, топок, труб, емкостей и т. д.Различают футеровку огнеупорную, химически стойкую и теплоизоляционную, апо химическому составу — кислую и основную.

Значение слова Футеровка по словарю Ушакова:

ФУТЕРОВКА
(тэ), футеровки, мн. нет, ж. (тех.). 1. Действие по глаг. футеровать. Футеровка топки. 2. Внутренняя облицовка, обмуровка дымовых труб, печей для плавки металлов, делающаяся из огнеупорных материалов.

Значение слова Футеровка по словарю Брокгауза и Ефрона:

Футеровка — Печи, в которых производится нагревание металлов при различных металлургических процессах, устраиваются из материалов, обеспечивающих их прочность и устойчивость — кирпича, чугуна и железа. Но все эти материалы не в состоянии противостоять действию высокой температуры, при которой совершаются эти процессы, неизбежным колебаниям температуры и влиянию химических реакций, их сопровождающих. Ввиду этого, все рабочие пространства печей, приходящие в соприкосновение с металлом или газами высокой температуры, одеваются изнутри слоем огнеупорных и устойчивых к химическим влиянием материалов, которые и защищают от разрушения остальной массив печи. Эта внутренняя огнеупорная одежда печей называется их футеровкой. Для Ф. применяются различные горные породы или глина, притом, или в виде отдельных камней (естественных или искусственных), или в виде пластической массы. Все футеровочные материалы разделяются на три класса: A) материалы, основную часть которых составляет кремнезем. B) материалы, основную часть которых составляет глина (гидросиликат глинозема) и C) смешанные материалы, не подходящие под классы A и B. Материалы класса A бывают: 1) естественные (в виде камней, вытесанных из кусков горной породы) и 2) искусственные (в виде кирпичей, отпрессованных из предварительно измельченных горных пород). В качестве естественных камней применяются: a) в виде цельных камней — песчаники, кварц, пудинг (конгломерат) — для Ф. доменных печей. кремнистый сланец — для пламенных печей. гранит — для печей, не развивающих самых высоких степеней жара. b) в измельченном виде — ганистер (кварцевые зерна с содержанием 1—7% Fe 2 О 2 и Аl 2 О 3, связанные глинистым веществом), который идет на Ф. Бессемеровских конвертеров. Искусственная кремнеземистая Ф. выделывается в виде так называемых динасовых кирпичей. Для этого тонко измолотый, чистый кварц связывается 1—2% известкового или глинистого вещества и прессуется в кирпичи, которые обжигаются до белого каления (расход горючего при этом втрое больше, чем при обжиге обыкновенного строительного кирпича). Под действием жара, кирпичи эти несколько вспучиваются, под влиянием же резких колебаний температуры — легко растрескиваются. Футеровочные материалы класса B применяются исключительно в искусственном их приготовлении, так как естественные гидросиликаты глинозема при нагревании теряют воду. К этого рода материалам принадлежат: a) бокситный кирпич. Для его приготовления берется природный гидрат глинозема, содержащий примесь окиси железа и известный под именем боксита, обжигается, измельчается, смешивается с небольшим количеством воды и свежей огнеупорной глины, формуется в кирпичи, которые вновь обжигаются, причем значительно усаживаются. b) обыкновенный огнеупорный (шамотный) кирпич, состоящий главным образом из огнеупорной глины с примесью тощего вещества (обожженной шамоты), предупреждающего усыхание и растрескивание, к которым очень склонна глина. Свежая шамотная масса или перемолотые шамотные кирпичи, уже бывшие в употреблении, замешиваются таким количеством свежей огнеупорной глины, чтобы получилось густое тесто. В него для тощести замешиваются иногда зерна кварца (крупности гороха), а в специальных случаях — зерна графита, кокса или древесного угля. Подмесь мелкой кварцевой муки, железной окиси, щелочей и т. п. уменьшает огнестойкость кирпича. К классу C принадлежат следующие огнеупорные материалы: 1) основные набойки, 2) угольный кирпич и 3) огнеупорные растворы. В качестве основных материалов применяются отчасти железные окислы: руды, молотовая окалина, богатые железной окисью шлаки и (в новейшее время) хромистый железняк в виде так называемых хромистых кирпичей. Практика показала, однако же, что степень огнестойкости не выкупает высокой цены последних. Большим распространением в качестве основных футеровочных материалов пользуются кирпичи из извести или магнезии, или из обоих этих веществ одновременно. Наичаще для этой цели применяется доломит, который обжигается в вагранках до белого каления, при котором он уже начинает оплывать. После охлаждения, его размалывают, отсеивают, смешивают с 3—8% глины (предварительно обезвоженной вывариванием) и формуют в кирпичи, иногда же употребляют в дело прямо в виде пластической массы. Как масса, так и кирпичи подвергаются, однако, перед употреблением в дело, новому обжигу. Еще стойче магнезитовые кирпичи, приготовляемые из обожженного до оплывания магнезита, смолотого в муку и отпрессованного на гидравлическом прессе. Отформованные кирпичи подвергаются сильному обжигу. Магнезитовая масса (подмешанная для связности дегтем, растворимым стеклом и т. п.) применяется на набивку Ф. и непосредственно. Пробовали применять для Ф. известковые кирпичи, но они оказались непригодными. Несравненно лучшими оказались коксовые кирпичи, приготовляемые следующим образом: сухой, бедный содержанием золы кокс мелется в муку, смешивается со смолой или каменноугольным дегтем (до 20%), набивается в формы, по выемке из них высушивается медленно (в течение двух недель) на слабом жару и затем обжигается в герметически закрытых муфелях без доступа воздуха. Принимая в расчет его легкость, коксовый кирпич выходит не дороже шамотного и служит весьма хорошо, за исключением, однако, тех случаев, когда, по характеру происходящего металлургического процесса, он подвергается (при высокой температуре) действию окисляющих газов, богатых железом шлаков или расплавленного, бедного углеродом железа. К этому же классу футеровочных материалов принадлежат огнеупорные растворы, применяемые для заполнения швов при кладке огнеупорных кирпичей. Состав им придают обыкновенно сходный с тем, какой имеют самые кирпичи. Для основной Ф. растворы составляются из обожженных доломита или магнезита, цементированных смолой, или из обожженного, перемолотого, отсеянного и смоченного водой магнезита. Иногда в качестве раствора берется доломитовое молоко или же просто сухая магнезитовая мука. Растворы для не основных камней замешиваются на воде из молотых песка, извести, доменных шлаков, стекла, шамоты и т. п. Швы должны быть возможно тонкие, для чего кирпичи перед кладкой тщательно притираются один к другому. В некоторых металлургических процессах печная Ф. не только предохраняет стены, под и нёбо рабочего пространства печи от разрушения действием жара, но и сама участвует в химических реакциях, способствуя получению продукта желаемых качеств. В. Кнаббе. &#916. .

Определение слова «Футеровка» по БСЭ:

Футеровка (от немецкого Futter — подкладка, подбой)
защитная внутренняя облицовка тепловых агрегатов и их частей (печей, топок, ковшей, боровов, труб и др.), а также химических аппаратов, травильных ванн и т.п. Выполняется из кирпичей, плит, блоков, бетонов, набивных масс и т. н. торкретмасс. В зависимости от назначения и вида материала Ф. может быть огнеупорной, кислотоупорной, теплоизоляционной. Ф. иногда называют также наружную защитную облицовку элементов агрегатов, если тепловые потоки, агрессивные агенты и т.п. действуют на эти элементы снаружи.


Расскажите вашим друзьям что такое — Футеровка. Поделитесь этим на своей странице.

xn—-7sbbh7akdldfh0ai3n.xn--p1ai

что это такое и как сделать своими руками 🚩 Ремонт дачи

Под термином футеровка подразумевается создание внутреннего, особого – огнеупорного – слоя печи, своеобразной изолирующей оболочки. Она выполняет защитную функцию для самого агрегата – обеспечивает наружные стенки от перегрева и увеличивает срок их службы, а также защищает печь от вредных веществ, которые выделяются в процессе горения. Температура в топке достигает сотен градусов, а в промышленных металлургических печах – тысяч. Без футеровки этот сильный жар спровоцирует изменение структуры и разрушение материалов, из которых сложена печь. Также этот защитный процесс позволяет снизить теплопотери и оградить наружные стенки от радиационных или химических воздействий сгоревшего топлива.
Впрочем, существуют печи, которые вполне можно эксплуатировать и без футеровки. Например,  те, которые сложены для непостоянного обогрева дачного дома или приготовления барбекю. В этих случаях дополнительная защита не обязательна, потому что в процессе такого использования разрушения наружных поверхностей минимальны или вообще отсутствуют.
Футеровка нужна, в первую очередь, для мощных промышленных печей и тех, что используются для постоянного обогрева помещений или приготовления пищи в заведениях общепита. Особенно с использованием так называемого высококалорийного топлива, к примеру, природного газа или каменного угля. Его горение создает в топке экстремально высокий температурный режим.


1)    Шамотный кирпич
2)    Натуральный камень (песчаник или кварц)
3)    Огнезащитные материалы в рулонах (базальтовые листы, вермикулитовые маты, каолиновая бумага)
4)    Растворы (различные огнеупорные бетоны и смеси, которыми обмазывается внутренняя поверхность топки, а также силикатно-муллитовые жидкостекольные смеси)

Для того, чтобы правильно рассчитать, какой именно материал потребуется  для футеровки, нужно знать его технологические характеристики:
— Шамотный кирпич – выдерживает температуру до 1600 градусов;
— Плотный каолин – 1400 градусов;
— Вермикулит – 1100 градусов;
— Базальтовая вата – 750 градусов;
— Глиняный кирпич – 700 градусов.


Рассмотрим футеровочные материалы подробнее:


1)    Шамотный кирпич — это обожжённые изделия из глины, смешанной с предварительно обожжённым порошком из той же глины. Такой кирпич имеет желто-песочный цвет и зернистую структуру. Но, главное, он может выдерживать температуру до 1600 градусов Цельсия, имеет низкую теплопроводность, хорошую теплоемкость и достаточный запас прочности, чтобы выдержать большое количество раскаливаний и остываний.
Выбор шамотного кирпича.
Шамотный кирпич выпускается под разными маркировками, в зависимости от состава и плотности. Печники рекомендуют использовать для кладки дымоходов и печей ША-5, ШБ-5, ША-8, ШБ-8. Также при выборе шамотного кирпича специалисты советуют проверить их прочность – попробовать расколоть. Правильно «спеченный» кирпич распадется на крупные куски, а некачественный – раскрошится. Перед покупкой произведите расчет и предусмотрите достаточный объем нужного типа кирпича – в одной кладке нельзя использовать шамотные изделия разных видов. У них разное тепловое расширение.


Перед тем, как приступить к созданию футеровки из шамотного кирпича, некоторые печники замачивают его в воде. Так ли это необходимо – на этот счет нет однозначного мнения. Но большинство специалистов  считает, что обязательно нужно смачивать кирпич, который уже был в употреблении. Его капилляры и трещинки забиты пылью и остатками раствора. Также замачивать шамотные кирпичи рекомендуют новичкам – чтобы раствор на влажной поверхности сох дольше и была возможность исправить огрехи в кладке. Впрочем, проводить эти «водные процедуры» можно только летом, в жару. В сырую погоду или осенью замачивать шамот не рекомендуется – кирпич будет очень долго сохнуть.
Укладку шамотного кирпича внутри топки опытные печники производят в следующем порядке – сначала кладут кирпич вокруг колосниковой решетки, затем поднимают боковые и заднюю стенки. Через каждые два ряда рекомендуется укреплять кладку армированием, например, стальной проволокой. При возведении обычных бытовых печей и каминов достаточно одного футеровочного слоя. Скрепляют кирпичи глиняным раствором, использование цементно-песчаного, как при кладке обычным кирпичом, категорически запрещается.


Впрочем, если начинающий печник не уверен в своих способностях, экспериментировать с замешиванием раствора все-таки не рекомендуется – лучше купить уже готовый. В магазинах представлена обширная линейка специальных упаковок раствора, на любой вкус и кошелек. Это различные огнеупорные кладочные смеси, затирки, мастика, клей. При этом нужно обратить внимание, что для футеровки нужно отдать предпочтение не жаропрочной, а именно огнеупорной смеси.
По примерным подсчетам, на укладку 100 шамотных кирпичей потребуется примерно 55-75 килограммов сухой смеси.


2)    Натуральный камень в качестве футеровки.
Для футеровки используют такой натуральный камень, как песчаник или кварц. Эти минералы отличаются высокой устойчивостью к экстремальным температурам и низкой теплопроводностью. Крепятся они внутри топки так же, как и шамотный кирпич – с помощью раствора или специальных смесей.


3)    Рулонная футеровка.
Если объем топочной камеры печи небольшой, рекомендуется использовать для футеровки рулонные материалы – чтобы сэкономить пространство. Большинство этих материалов не превышают в толщину одного сантиметра. Для рулонной футеровки обычно используют высокотемпературные теплоизоляционные плиты, маты, модули и волокно. В основном они изготавливаются из базальта, керамического волокна, вермикулита. За счет этого они имеют не только небольшую толщину, но и маленький вес. При этом отличаются малой теплопроводностью и высокой термостойкостью – некоторые выдерживают температуры до 1350 градусов Цельсия. Также можно использовать такие, казалось бы, неподходящие материалы, как бумага и картон. Но не обычные, а сделанные из каолина и минеральной белой глины.
Рулонные материалы крепят в топочной камере обычно с помощью металлических штырей, которые вставляют в специально подготовленные пазы. Огнеупорные плиты или маты кладут сначала на дно, затем на боковые стенки и только в конце на верхнюю поверхность топки. Также для фиксирования матов и волокна можно использовать специальный клей. Высокотемпературный алюмосиликатный клей намертво соединяет не только базальтовые плиты, волокно и маты, но и кирпич. Продается в пластиковых ведрах весом от  двух до пятидесяти килограммов. Расход на один квадратный метр – 1-4 килограмма.

4) Обмазка растворами.
Это обработка внутренней поверхности топки специальными шамотными растворами (их еще называют огнеупорными бетонами), муллитовыми (они же силикатные жидкостекольные) или корундовыми растворами. Такое покрытие получается сверхтонким, но при этом огнеупорным. Эти смеси продаются в упаковках — готовыми, в сухом виде. Для приготовления раствора разбавляются водой до нужной консистенции. Приготовленную смесь наносят на стенки топочной камеры и термически обрабатывают – обжигают. Если печь пока в нерабочем состоянии, можно обжечь нанесенный раствор паяльной лампой или газовой горелкой.


Выбирать материалы и способы футеровки нужно в зависимости от типа печи.
Существует несколько видов печей:
1)    Металлические;
2)    Кирпичные;
3)    Паровой котел;
4)    Глинобитные.


— При футеровке металлических печей нужно учитывать, что при нагреве, в соответствие с законами физики, металл будет расширяться, при остывании вновь сжиматься. Поэтому при изоляции такой топки нужно предусмотреть небольшой зазор между футеровочным слоем и поверхностью печи. Образовавшееся пространство должно заполняться базальтовой ватой или другим негорючим материалом.
— При футеровке кирпичной печи также нельзя класть шамот вплотную к внешней кладке. Иначе нагревающийся и расширяющийся футеровочный слой может начать выталкивать внешний. Это приведет к его растрескиванию, образованию трещин, что может послужить причиной утечки угарного газа вовнутрь помещения.
— Иногда футеровки требует и топочный паровой котел. При этом обычно его изолируют шамотным кирпичом в один или два слоя. Либо можно произвести так называемую натрубную футеровку. Для этого нужно специальной вязкой негорючей массой обмазать в несколько слоев трубы котла. А поверх уложить армирующую сетку.
— Для лепных глинобитных печей можно использовать шамотный кирпич, но опытные печники все-таки советуют выбрать метод обмазки и использовать специальные муллитовые, корундовые или шамотные смеси.


Вообще, перед началом каждого отопительного сезона специалисты советуют тщательно осматривать футеровочный слой на предмет повреждений. Если какие-то участки разрушились, их можно восстановить. Для этого, так же, как и для кладки шамотных кирпичей, можно использовать готовые смеси или самостоятельно приготовленный раствор из глиноземистого цемента и шамотного порошка. Смесь нужно нанести на место повреждения, а затем обжечь огнем, например, газовой горелкой. Чтобы избежать повторного разрушения, не пользуйтесь печью сразу, подождите примерно неделю.


Все эти теоретические знания позволят начинающему печнику справиться с процессом футеровки. Однако нужно отнестись к этой работе очень внимательно и тщательно соблюдать все правила. От этого будет зависеть не только крепость футеровочного слоя и самой печи, но и здоровье, а иногда и жизнь людей.


www.kakprosto.ru
