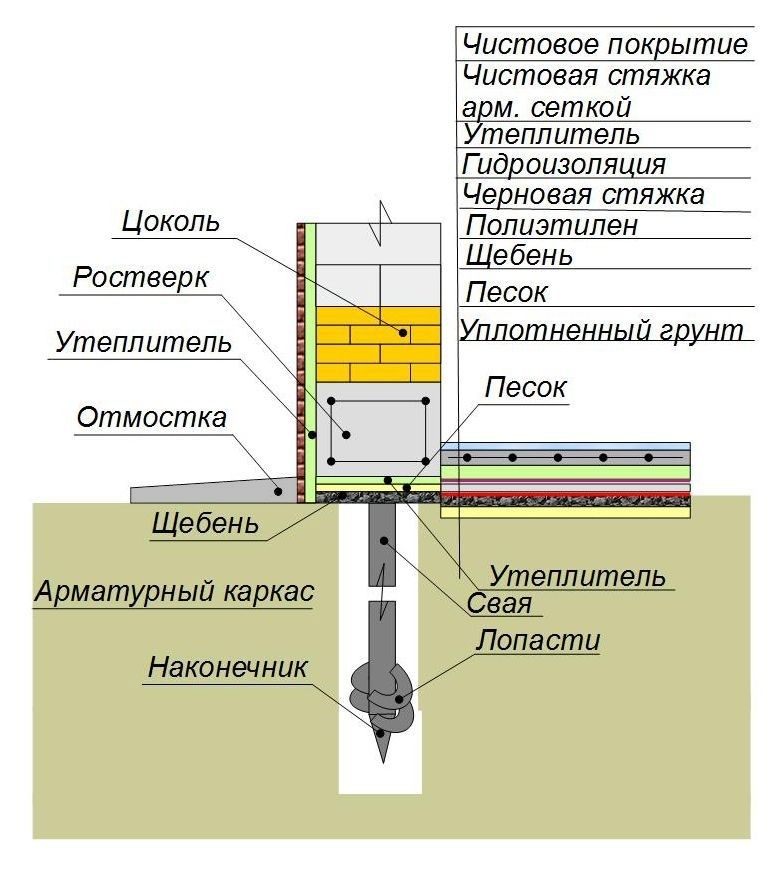

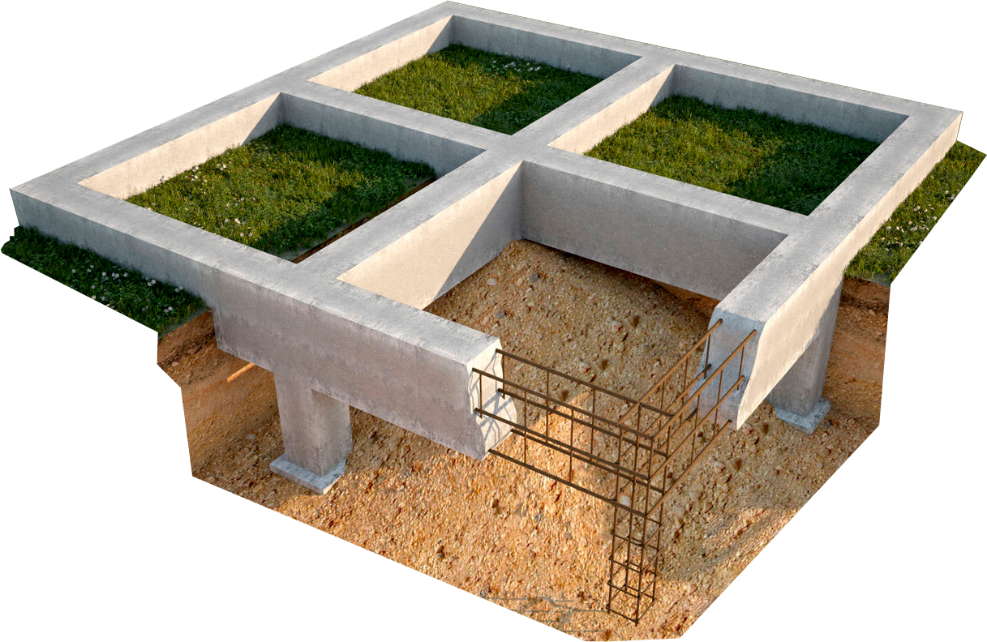

Минусы свайно-ленточного фундамента | СВ-Фундамент

Строительство дома всегда начинается с фундамента. Порой, бывает не просто выбрать какой его вид предпочесть. В частном строительстве часто прибегают к ленточному фундаменту, так как его возведение, по сравнению с остальными видами, проще и затраты вполне приемлемы. Свайно-ленточный фундамент состоит из свай и уложенных на них ленты-ростверка.

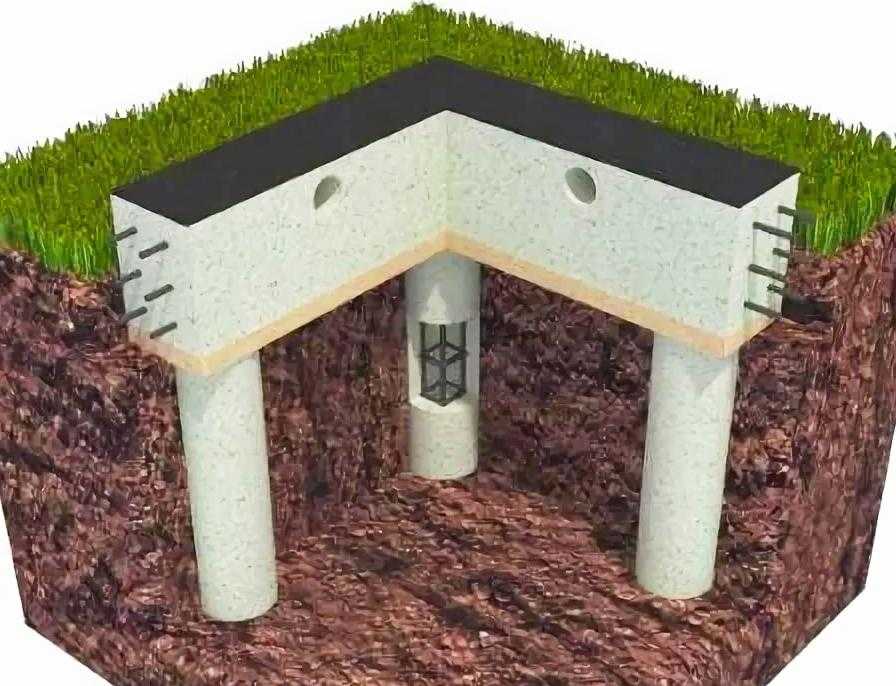

Преимуществом такого фундамента является его устойчивость к движениям грунта, и он может выдержать большие нагрузки (что подходит для нашего климата).

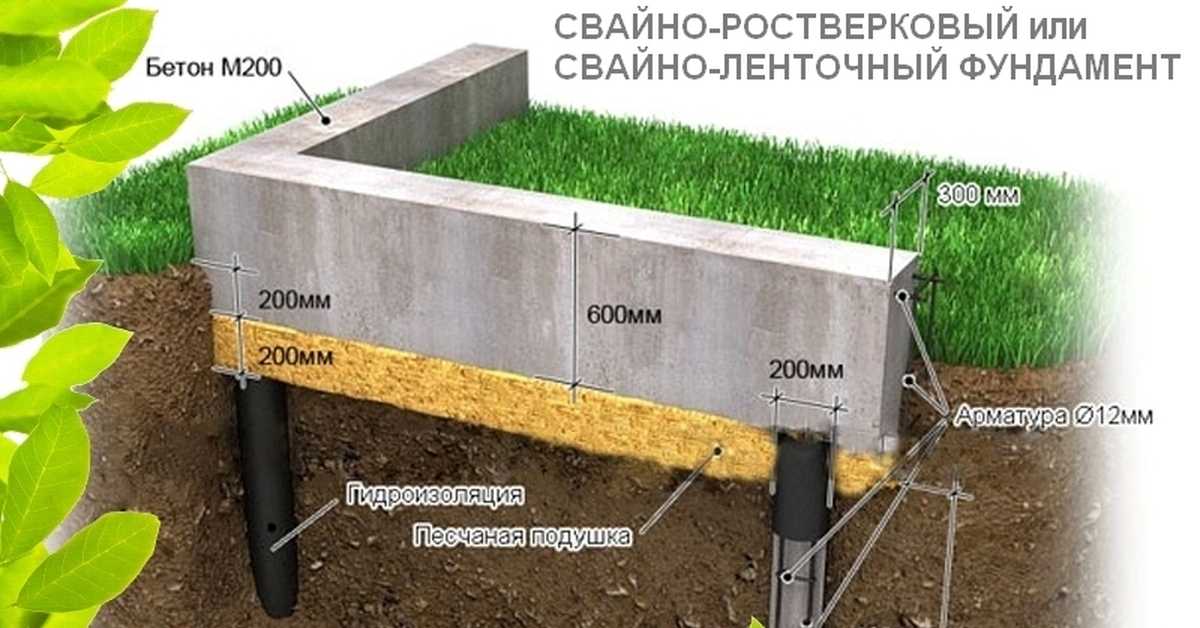

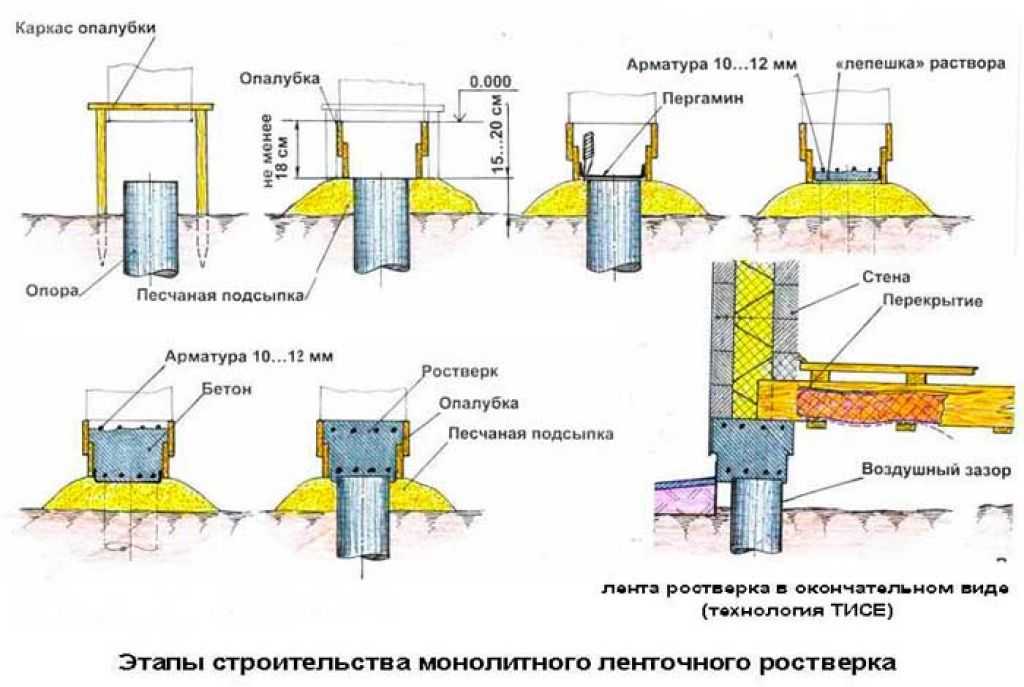

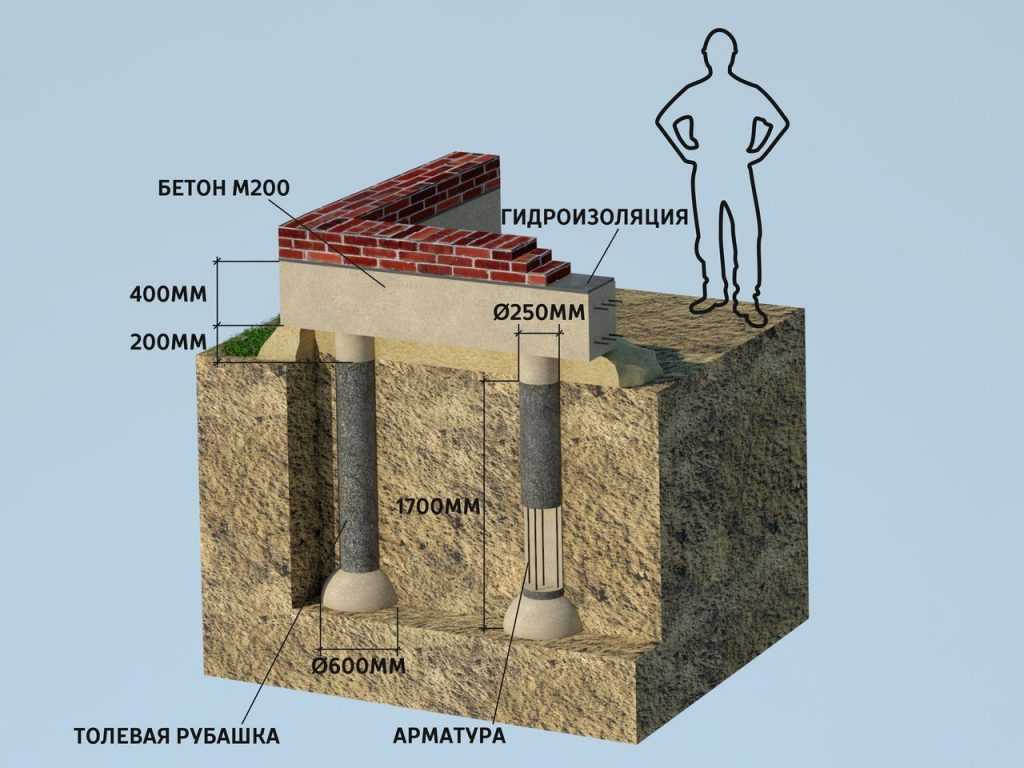

Процесс укладки свайно-ленточного фундамента

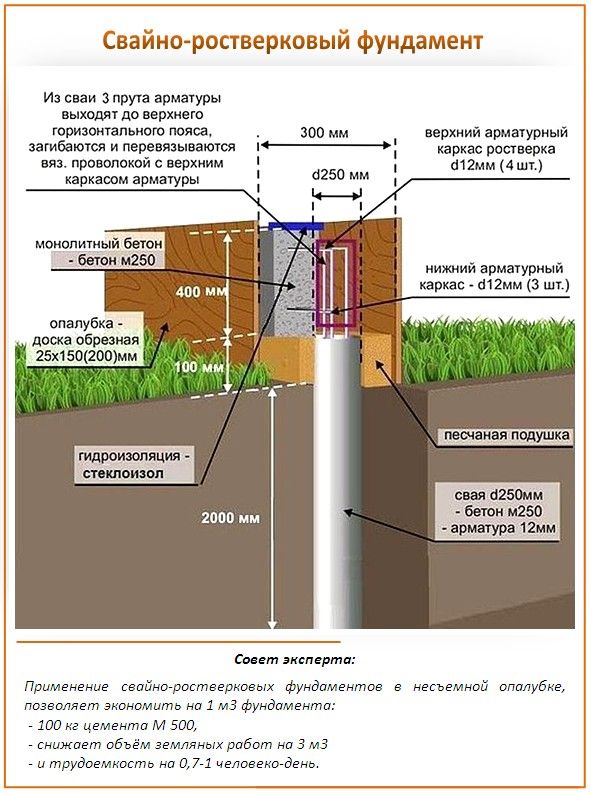

Для укладки такого фундамента сначала подготавливается площадка. Снимается слой грунта и производится разметка для будущего основания фундамента и разметка для свай.

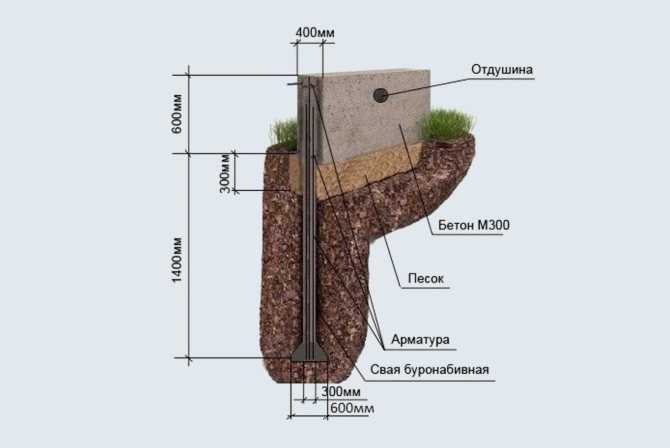

После этого на помеченных местах для свай бурятся скважины, в полученные отверстия вставляются прутья арматуры и заливают бетоном; уже через неделю сваи будут готовы.
Далее верхнюю часть сваи обрабатывают гидроизоляцией.

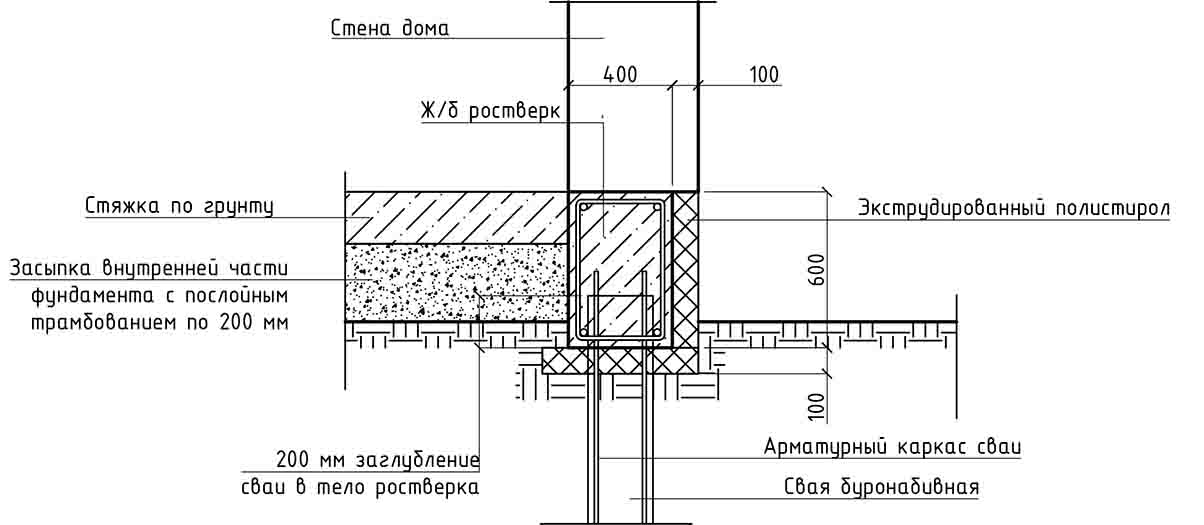

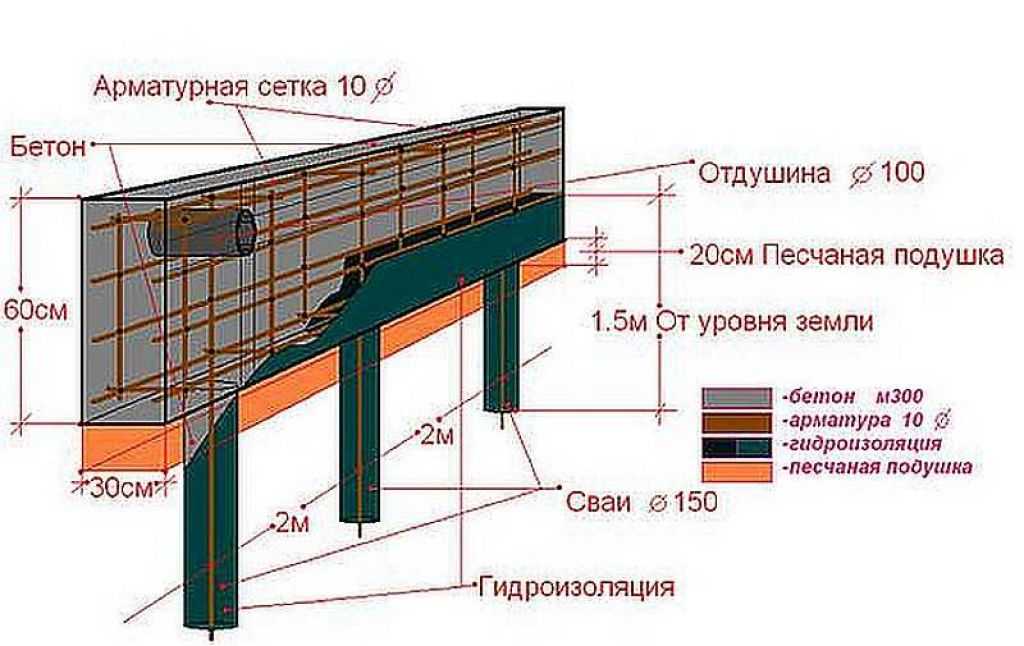

Расстояния между сваями засыпают песком, а сверху укладывают полосы рубероида; на определенную высоту устанавливают опалубку, а внутрь ее устанавливается каркас из арматуры для придания жесткости.
После проверки прочности закрепления опалубки заливается бетон и проверяется положение.
В конце происходит очистка от песка и строительного мусора и сверху укладывается гидроизоляция.

Раньше стоимость на цемент, который используется для свайно-ленточного фундамента, была низкой, что объясняло выбор строителей. Но и сейчас, когда цены на цемент взлетели и, казалось бы, выгоды никакой нет, в некоторых строительных фирмах продолжают предлагать данный вариант.

Недостатки свайно-ленточного фундамента

Под ростверком имеется песчаная подушка, но со временем происходит ее изменение, подвергаясь постепенно силам пучения грунта, могут произойти перекосы в фундаменте.
Не стоит пренебрегать силой и влиянием пучения на фундамент, иначе это грозит тем, что в один момент, приехав в свой летний домик, вы удивитесь тому, что случилось с домом.
Для сооружения свайно-ленточного фундамента необходимо проведение больших сложных расчетов, которые подвластны только специалистам.
Необходимо четко придерживаться положениям в марке бетона и плотности армирования.
Такой фундамент не подходит для строительства больших (тяжелых) домов.
Необходимы большие земельные работы и специальная техника, что увеличит бюджет застройки.
Промерзший грунт может нанести разрыв сваи.

Для увеличения прочности фундамента, при этом сохраняя стоимость, бетонные сваи можно заменить на винтовые, которые опускают ниже глубины промерзания, что защитит от смещения грунта и пучения из-за снижения температуры зимой. Добавив обвязку швеллером можно создать единый каркас, тогда свая не сможет изменить своего положения в пространстве даже теоретически.

Возврат к списку

Здравствуйте! К сожалению, в вашем регионе у нас пока что нет полноценного представительства.

Вы можете заказать сваи с доставкой по телефону 8 (812) 426-13-18.

По вопросам сотрудничества и дилерства в вашем регионе просим звонить по телефону 8 (952) 201-00-00.

Типы фундаментов: преимущества и недостатки

Типы фундаментов: преимущества и недостатки

Фундамент — это несущая конструкция, которая принимает и распределяет на себя нагрузки от вышележащих конструкций. Фундаменты, должны закладываться ниже глубины промерзания грунта, для того, чтобы предотвратить их выпучивание. На сегодняшний день существует несколько основных видов фундаментов, которые отличаются технологией закладки и конструкции. На непучинистых грунтах при строительстве легких деревянных построек применяют мелкозаглубленные фундаменты(фундамент, находящийся выше уровня промерзания грунта). Такой тип фундамента подходит в основном для небольших садовых домиков, летних бань и хозяйственных построек. Для строительства больших зданий применяются ленточные, стаканные, столбчатые, свайные и плитные фундаменты. Они бывают сборные, монолитные и сборно-монолитные. Выбор фундамента зависит от сейсмичности местности, грунта и архитектурных решений.

Ленточный фундамент

Технология ленточного фундамента достаточно проста, хотя ей и свойственна массивность, трудоёмкость и большой расход материала. Этот тип фундаментов часто применяется в индивидуальном строительстве.
Ленточный фундамент – это железобетонная полоса, идущая по периметру всего здания. Ленту закладывают под все внутренние и наружные стены застройки, сохраняя одинаковую форму поперечного сечения по всему периметру фундамента.
Ленточные фундаменты пригодны для домов с бетонными, каменными, кирпичными стенами или с тяжёлыми перекрытиями. Если в доме планируется подвал или гараж, то необходим именно такой тип фундамента.

Устройство ленточного фундамента

Как правило ленточный фундамент закладывают на 20 см глубже границы промерзания, но не глубже 50-70 см от уровня земли. Толщина ленточного фундамента может быть различная. Всё зависит от толщины стен, используемого материала, а также предполагаемой силы давления здания.

Мелкозаглубленный и заглубленный ленточные фундаменты

Мелкозаглубленный ленточный фундамент используется в основном для деревянных и небольших каменных домов. Но закладывается мелкозаглубленный фундамент на слабопучинистых грунтах. Глубина его заложения – 50-70 см.

Заглубленный ленточный фундамент строится в домах с тяжёлыми стенами или перекрытиями. Так же устройство заглубленного фундамента необходимо, если в доме планируется подвал или гараж. Глубина заложения такого фундамента обычно на 20-30 см ниже глубины промерзания грунта. Заглубленный ленточный фундамент требует большего расхода материала.

Столбчатый фундамент

Столбчатый фундамент предусматривает возведение столбов во всех углах, местах пересечения стен и других точках с повышенной нагрузкой. Он экономичен, надёжен, не требует дополнительных работ по гидроизоляции, однако применим только для лёгких домов.
Устройство столбчатого фундамента представляет собой систему столбов, которые устанавливаются во всех углах, местах пересечения стен, под опорами тяжело нагруженных прогонов и других точках с повышенной нагрузкой. Расстояние между столбами 1,5-2,5 м, они могут быть из бетона, бутобетона, каменной или кирпичной кладки.
В устройстве столбчатого фундамента свободное пространство между столбами засыпается щебнем или крупнозернистым песком. Далее идёт толстый слой бетона или железобетона. Чтобы сохранить тепло подпольного пространства, предохранить его от попадания влаги и пыли делают забирку.
Забирка – это стенка, соединяющая столбы. Для её строительства можно использовать кирпич, бетон, бутовую кладку толщиной 10-20 см. Если грунт пучинистый, то под забиркой следуют сделать песчаную подушку в 15-20 см. Сама же забирка углубляется в грунт на 10-20 см.

Столбчатый фундамент экономичен, надёжен, не требует дополнительных работ по гидроизоляции. Однако применим он только для лёгких домов – каркасного или деревянного типа. К тому же он исключает строительство подвалов и погребов. Фундамент такого типа применяют на грунтах, которые не подвержены пучению и подвижкам.

Монолитный ленточный фундамент

Монолитные фундаменты чаще всего применяются для лёгких деревянных домов. Их строительство не требует использования дорогой техники. При использовании таких фундаментах нет ограничений в плановой конфигурации зданий.

Виды монолитных фундаментов

В зависимости от устройства монолитные фундаменты могут быть ленточными, столбчатыми и сплошными.
Ленточный монолитный фундамент представляет собой железобетонную полосу, которая идёт по всему периметру здания. Мелкозаглубленный ленточный фундамент из монолита образует жёсткую горизонтальную раму, обеспечивая устойчивость в условиях пучинистых грунтов. Такая конструкция применяется при строительстве лёгких домов из бруса и бревна. Заглубленный ленточный фундамент из монолита устанавливается под тяжёлые каменные дома. Также применяется, если под домом планируется строительство подвала, гаража или цокольного этажа.
Столбчатый монолитный фундамент представляет собой конструкцию из столбов, которые возводятся во всех углах, местах пересечения стен, в местах с повышенной нагрузкой. Пространство между столбами засыпается щебнем или крупнозернистым песком, далее всё заливается толстым слоем бетона или железобетона. Такая конструкция применяется для лёгких домов.
Сплошной фундамент-монолит закладывается под всей площадью здания. Он применяется в тех cлучаях, когда грунт сильно сжимается.
Главное преимущество монолитного фундамента — при перемещении грунта плита двигается вместе с ним, спасая дом от разрушения.
Чаще всего монолитные фундаменты применяются для лёгких деревянных домов. Их строительство не требует использования дорогой техники. При таких фундаментах нет ограничений в плановой конфигурации зданий. Они обладают высокой прочностью и при этом «съедают» не более 15-18% бюджета от стоимости всего строительства.

Свайный фундамент

Свайные фундаменты незаменимы в тех случаях, когда строительство ведётся на неустойчивых грунтах. Это самая подходящая конструкция фундамента для крупногабаритного строительства. В основе конструкции фундамента используются сваи – столбы с заострёнными нижними концами.

Основная особенность конструкции этого типа – использование свай. Сваи – это столбы с заострёнными нижними концами. Их вбивают либо вкручивают в землю с помощью малогабаритного оборудования. Сваи в таких фундаментах упираются в более твёрдые слои грунта, проходя сквозь слабые и подвижные. На эти твёрдые слои грунта и передаётся нагрузка от всего здания. Каждая свая может выдержать нагрузку от 2 до 5 тонн! Далее верхняя часть всех свай соединяется балками — образовывая жёсткую надёжную конструкцию.

Конструкция фундамента на сваях практически ничем не отличается от столбчатого фундамента. Разница лишь в размере и несущей способности. Свая – это большой столб. Свайный фундамент используют в тех случаях, когда верхний слой грунта не в состоянии выдержать большую тяжесть, либо при высоком уровне грунтовых вод и на плывунах. Конструкция свайного фундамента является наиболее подходящей для крупногабаритного строительства.

Мелкозаглублённый фундамент

Мелкозаглубленный фундамент хорош для лёгких деревянных домов. Иногда его применяют и для каменных построек, но при небольших габаритах 6х6м. Чаще всего в индивидуальном строительстве используется ленточный мелкозаглубленный фундамент.Такой тип фундамента получил большое распространение за счёт своей низкой стоимости.

Чтобы фундамент мелкого заложения был действительно прочным и надёжным, при строительстве стоит обратить внимание на следующие моменты:
— Мелкозаглубленный фундамент нельзя оставлять незагруженным на зимний период. Если это всё же произошло, то вокруг фундамента следует устроить временное теплоизоляционное покрытие. Для этого можно использовать опилки, керамзит, шлаковату и другой материал, который способен предохранить грунт от промерзания.
— Следует провести обмазку гидроизоляционными материалами боковых поверхностей фундамента мелкого заложения. Это нужно делать по всей поверхности в два слоя: первый – более тонкий, второй – толстый.

Нельзя закладывать мелкозаглубленный фундамент на промёрзшем основании. Это допускается лишь при условии очень глубокого залегания подземных вод с оттаянным грунтом и обязательной засыпкой пазух непучинистым материалом.
— Под мелкозаглубленный фундамент допускается рытьё траншеи для ввода коммуникаций. Однако при поперечном направлении её ширина должна быть не более 0,9 м, при продольном – она должна проходить не ближе 2,5 м при глубине закладки фундамента в 2 м.
— При фундаменте мелкого заложения допускается строительство подвалов, но они должны быть небольших размеров.

Плитный фундамент

Плитный фундамент – монолитная железобетонная плита, которая располагается под всей площадью фундамента. Это довольно затратный тип фундамента за счёт больших расходов на земляные работы и строительный материал. Его целесообразно использовать при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Устройство плитного фундамента надёжно и его можно использовать для строительства домов на всех видах грунтов и при любой глубине залегания грунтовых вод. Это хороший вариант и в том случае, если строительство ведётся на неравномерно и сильно сжимаемых, пучинистых грунтах, песчаных подушках. Благодаря своей прочной конструкции – монолитной плите, которая выполняется под всей площадью здания, такой фундамент-плита не боится никаких смещений грунтов. На монолитной плите фундамента можно строить кирпичный, брусовый или каркасный дом в один или несколько в этажей.

Затраты на плитный фундамент довольно большие. Он дороже столбчатого, но дешевле ленточного. Устройство плитного фундамента требует серьёзных земляных работ, поэтому и общая стоимость монолитной плиты фундамента высока. К тому же присутстствует большой расход строительного материла – бетона и арматуры. Такой тип фундамента целесообразно использовать при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Плавающий фундамент

Плавающий фундамент рекомендуется использовать в местностях с невысоким залеганим грунтовых вод, и на тяжёлых пучинистых, насыпных или слабонесущих грунтах. Его конструкция достаточно проста, но при этом фундамент надёжно защищает здание от деформации и разрушения.

Строительство плавающего фундамента, начинается с выкапывания траншеи. Её ширина должна быть примерно 50 см. а глубина 70 см. Далее укладывается первый ряд бутобетона по всей длине траншеи. Затем сверху кладётся полоска арматурной сетки шириной 35-40 см, либо 3-4 полоски из арматурных прутков. Все стыки «прихватываются» сваркой, или обвязываются металлической проволокой. Затем снова идёт слой бутобетона. Далее можно надстраивать цоколь. По окончании работ, плавающий фундамент должен «настояться» в течение 5-7 дней во влажном состоянии, и 2-3 дня – в сухом.

Устройство плавающего фундамента для лёгких конструкций может быть немного другим. Выкапывается траншея глубиной 60 см, засыпается щебнем на 10 см и песком на 50 см. Всё это хорошо пропитывается водой до осадки, затем снова досыпается до нужного уровня. На уровне земли из бетона отливаются плитки под столбики. Далее выкладываются столбики из кирпича, шириной 1,5-2 кирпича. Или можно использовать небольшие бетонные блоки, сверху покрываются рубероидом и доской 40 мм, которая должны быть обязательно пропитана специальным составом от гниения.
Таким образом, если под фундаментом находится вода, то она будет под ним везде. При этом возможно лишь равномерное движение фундамента.

Винтовой фундамент

На данный момент фундаменты на винтовых сваях просто незаменимы в малоэтажном загородном строительстве. Фундамент на винтовых сваях – это идеальный вариант, если дом будет возводиться на участках с высоким уровнем грунтовых вод или на пучинистых, неустойчивых грунтах.Так же, такой тип фундамента незаменим в строительстве на участках со сложным ландшафтом.

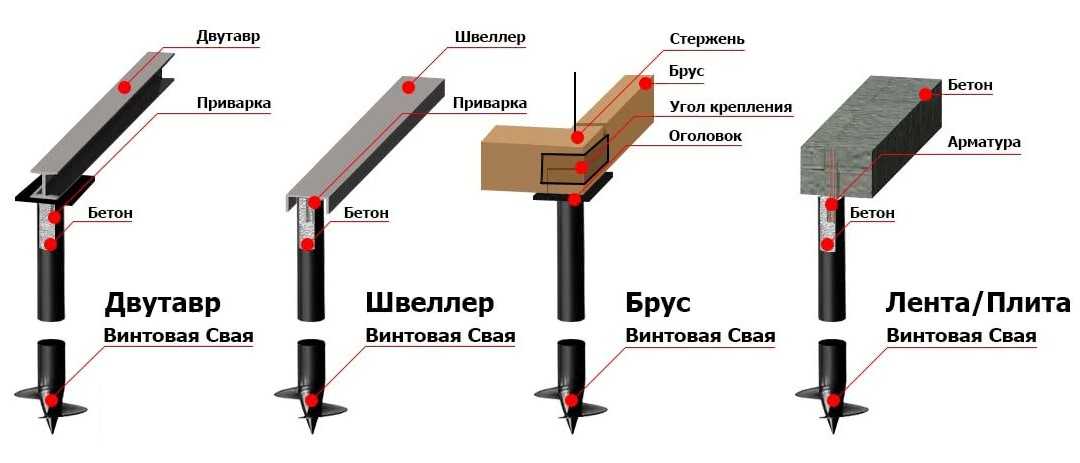

Винтовая свая – это стальная труба, на которую наварена лопасть определённой конфигурации. При строительстве винтового фундамента сваи завинчивают в грунт на глубину не менее 1,5 м. И даже если в верхних слоях находятся пучинистые и просадочные грунты, это не является проблемой. Свая завинчивается до тех пор, пока не пройдёт неустойчивый слой. Затем все сваи подрезаются по одинаковому уровню согласно проекту. Стволы свай бетонируются до уровня подрезки, а наземная часть покрывается антикоррозийным составом. Винтовые сваи обладают высокой несущей способностью, которая объясняется тем, что при завинчивании грунт между витками не разрыхляется, а уплотняется за счёт лопасти сваи.

Фундаменты на винтовых сваях по экономичности и надёжности конкурируют с традиционными фундаментами и при строительстве на участках с хорошими грунтами. А при постройке здания на сложном ландшафте, преимущества такого типа фундамента очевидны:

1. Фундаменты с винтовыми сваями не требуют земляных работ, что позволяет сэкономить средства. Строительство фундамента не требует выравнивания участка и применения тяжёлой строительной техники.
2. Строительство может вестись на подвижных, обводненных грунтах, на склонах и вблизи больших деревьев.
3. К дому, построенному на винтовых сваях легко можно пристроить и новые сооружения.
4. Небольшие сроки строительства винтового фундамента. Если дома деревянные или каркасные, то фундамент можно заложить за несколько дней.
5. Строительство можно вести в любое время года.

Какой выбрать?

Дачные дома,обычно, имеют достаточно лёгкую конструкцию, поэтому и тип фундамента для них подбирается соответствующий. Так же важно учитывать, на какой глубине залегают грунтовые воды, и какой характер у грунтов местности.

Ленточный мелкозаглубленный фундамент деревянного дома

Этот тип фундамента хорошо подходит для деревянных и небольших каменных домов. Он закладывается на слабопучинистых грунтах, либо предусматривает утепление поверхностного слоя грунта вокруг фундамента, чтобы уменьшить глубину промерзания.

Столбчатый фундамент деревянного дома

Этот тип фундамента применим для лёгких домов деревянного и каркасного типа. Однако, он исключает строительство подвальных помещений.

Фундамент каркасного дома

Каркасные стены самые лёгкие. Из-за малого веса здания прилегающие слои грунта могут действовать разрушительно на его стены, вызывая деформацию фундамента. Поэтому для каркасных домов бесподвальной конструкции лучше всего использовать мелкозаглубленные свайные или ленточные фундаменты.

Фундамент под баню

Строительство бани, как и дома, начинается с закладки фундамента. Как правило, простую деревянную баню, которая состоит из одного помещения, строят на фундаменте из камня или бута. Тип фундамента выбирается в соответствии с характером грунтов и уровнем залегания грунтовых вод. Чаще всего это ленточный или столбчатый фундамент.
Глубина закладки фундамента под баню зависит от глубины залегания слоёв грунта, которые будут служить естественным основанием для фундамента. На почвах, которым свойственно вспучивание (глинистые и суглинистые) фундамент бани закладывают ниже уровня промерзания грунта на 10-25 см. Если грунты песчаные, то глубина заложения будет не менее 0,5 м. Под внутренние стены она может быть меньше, чем под наружные, но всё равно не менее 0,4 м. от уровня земли.

Поделитесь информацией в социальных сетях, опубликовав её у себя на странице, чтобы не потерять её.

Запрещается использование материалов сайта без указания активной прямой ссылки на источник — https://stroy-maks53.ru

Ленточный фундамент или ленточный фундамент

04 Март

Сообщение Раджата Агравала
В новостях

Каждый раз размер планируемой конструкции здания зависит от состояния грунта и может потребовать использования фундамента. которые обеспечивают большую стабильность для этого состояния, чем другие. Существует несколько факторов, таких как заболачивание, каменистая почва, эрозия строительных материалов, которые достаточно прочны, чтобы определить прочность конструкции или фундамента здания. Кроме того, если выбраны неправильные методы строительства фундамента, это потребует больших затрат труда и ресурсов.

Фундамент против фундамента

Фундаменты являются лучшими опорами для конструкций, передающими свою нагрузку слоям горных пород и грунта с подходящими характеристиками осадки и отличной несущей способностью. С широкой точки зрения, фундаменты можно разделить на глубокие и неглубокие. Когда нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов, обычно используются мелкозаглубленные фундаменты.

Что такое фундамент в строительстве?

Фундамент – часть конструкции здания для безопасного распределения фундамента. Он присутствует в нижней части фундамента, который поддерживает фундамент и укрепляет основу системы.

В тех случаях, когда бутовый фундамент недоступен, ваш инженер может предложить использовать ленточный фундамент или ленточный фундамент.

Что такое ленточный фундамент или ленточный фундамент?

Ленточный фундамент (или ленточный фундамент) представляет собой форму мелкозаглубленного фундамента, построенного для обеспечения непрерывной и ровной (иногда ступенчатой) опорной полосы для линейной конструкции, такой как стена или ряды колонн, возводимых над ними по центру. Повседневное использование ленточного фундамента для ограждений, предназначенных для несущих нагрузок; и когда несущая способность грунта хорошая. Однако его предпочтительно использовать для малоэтажных и среднеэтажных зданий жилого назначения. Здесь проходит полоса бетона ниже всей длины стены, которая в конечном итоге распределяет нагрузку, возложенную на стены, на землю. Это обеспечивает лучшую устойчивость здания.

Но для этого метода строительства фундамента ширина фундамента должна быть как минимум в два раза больше ширины стены. Точная ширина фундамента и несущей стены зависит от состояния грунта. В широком смысле положение и размер полосы напрямую связаны с общей шириной стены. Как правило, глубина традиционного ленточного фундамента больше или равна общей ширине стены, а ширина фундамента обычно в три раза больше ширины несущей стены. Тем не менее, основные конструктивные особенности 9Ленточный фундамент 0016 зависят от того, что передача нагрузки происходит под углом 45 градусов от основания стены к грунту. Опытный инженер-строитель может помочь вам в этом, основываясь на отчетах об испытаниях почвы, полученных на вашем участке, где будет построено здание.

Также бывают случаи, когда ленточный фундамент строится для поддержки ряда близко расположенных колонн. В таких случаях ленточный фундамент или 9Ленточный фундамент 0016 более экономичен, чем наслонные фундаменты, расположенные внахлест друг на друга. Если грунт имеет низкую несущую способность, вам может понадобиться более широкий ленточный фундамент . Однако в таких случаях простого бетона может быть недостаточно. В таких случаях необходимо использовать армированный бетон. Ленточный фундамент можно соорудить для большинства грунтов. Однако лучше всего он подходит для грунта с относительно хорошей несущей способностью.

Пошаговая процедура ленточных фундаментов

Найдите положения стен, которые должны нести нагрузки.
Сформируйте траншею, раскопав участок в этих местах. Позаботьтесь о том, чтобы канал был ниже центра стены выше.
Залить тощий бетон в траншею.
Установите основные нижние стержни после возведения опалубки.
Установите стартовые стержни стойки.
Свяжите начальные стержни колонны связующими.
Установите верхние основные стержни.
Установите верхние распределительные стержни.
Теперь залейте опалубку бетоном.
После застывания бетона опалубку можно снять.
Также вынутый материал можно использовать для обратной засыпки.

Заключительные слова

Ленточный фундамент не подходит, если здание имеет несколько колонн с высокими локальными нагрузками. В таких случаях можно использовать плитный фундамент или изолированный фундамент.
Если несущей способности грунта недостаточно, чтобы выдержать вес здания или сооружения, можно выбрать свайные фундаменты.
Рекомендуется использовать глубокий фундамент для зданий выше 3 или 4 этажей.

Одним словом, это те места, где нельзя использовать ленточный фундамент.

Типы фундаментов и их использование (включая полный структурный расчет ростверка и свайных фундаментов) —

Время чтения: 7 минут

Фундамент можно определить как ту часть сооружения, которая передает нагрузки непосредственно на нижележащий грунт. Это важнейшая часть строительной инженерной системы. Фундамент можно разделить на две группы в зависимости от отношения глубины к ширине (D/B), а именно:

Фундамент мелкозаглубленный: Для этого типа D/B ≤ 1. Фундамент мелкозаглубленный всегда предпочтительнее для любого типа конструкции, где бы его ни можно было использовать, поскольку он дешевле и требует меньше времени и усилий для установки. Примерами являются плитный фундамент или основания, ленточный фундамент, ленточный фундамент, плитный фундамент и т. д.
Глубокие фундаменты: Для этого типа D/B ≥ 4, где D часто принимается как L _p, что означает длину сваи. Глубокие фундаменты используются только в тех случаях, когда неглубокие фундаменты не подходят, например, фундаменты в просадочных грунтах, высотные здания, фундаменты в насыпном грунте, сооружения на воде или на воде и т. д. Примерами этого являются сваи, пробуренные опоры, пробуренные кессоны и т. д.

Объяснение типов мелкозаглубленных фундаментов

Ленточное основание: Это непрерывная полоса бетона, предназначенная для распределения нагрузки от равномерно нагруженных стен на достаточную площадь грунта. Он поддерживает в основном несущие стены и может выдержать до 2-х этажного здания. Ширина полосы обычно составляет около 450 мм. Толщина фундамента зависит от прочности материалов фундамента, но не должна быть меньше проекции фундамента и ни в коем случае не менее 150 мм. Под ленточным фундаментом существуют классы, включающие рядовой ленточный, широколенточный, глубоколенточный и т. д.

Рисунок 1: Ленточный фундамент

Широкий ленточный фундамент

Этот тип фундамента используется в местах с низкой несущей способностью грунта, например, в заболоченных местах или в мягкой глине, иле или глине. вверх по земле. Ширина полосы предназначена для уменьшения давления на бедную почву, возникающего в результате нагрузки, за счет распределения нагрузки на большую площадь почвы. Поскольку H ˂ B, как обычно бывает, предусмотрены поперечные арматурные стержни, способные выдерживать возникающие от них растягивающие усилия.

Рисунок 2: Обычный широкий ленточный фундамент Рисунок 3: Широкий ленточный фундамент с Т-образной балкой

Примечание для ленточного фундамента: На наклонных участках экономичнее использовать ступенчатый фундамент. Это помогает сократить объем земляных работ и обратной засыпки. Шаг делается по линии поверхности земли, и глубина каждого шага обычно составляет 225 мм. Нахлест бетона у ступени должен быть не меньше глубины фундамента.

Рисунок 4: Ступенчатый ленточный фундамент

Глубокий ленточный фундамент

Этот класс ленточного фундамента используется в усаживаемом глинистом грунте для противодействия изменчивым почвенным условиям в разные сезоны. Глубина этого фундамента обычно составляет 900 мм и более. Обычно чем больше толщина фундамента, тем больше сопротивление разрушению от неравномерной осадки.

Рис. 5: Глубокий ленточный фундамент

Плоский фундамент

Это изолированный фундамент для поддержки колонн. Нагрузка конструкции передается через отдельные колонны, а площадь фундамента определяется путем деления нагрузки на колонну (P) плюс вес фундамента (W) на допустимое опорное давление (q _и). То есть A = (P + W)/q _a . Минимальная толщина основания 150 мм.

Рис.

6: Одинарное блочное основание

Комбинированное блочное основание

Состоят из 2 или 3 колонн на одном основании. Комбинированные фундаменты используются только тогда, когда в них есть необходимость, и условия их использования следующие:

Когда соседние колонны расположены слишком близко, так что их фундаменты перекрываются, тогда фундаменты должны быть объединены.
Если один из фундаментов расположен слишком близко к границе площадки, так что один блочный фундамент будет подвергаться внецентренной нагрузке, тогда этот фундамент следует объединить с фундаментом соседней колонны. Цель этого состоит в том, чтобы избежать опрокидывающих сил или подъема, которые могут возникнуть из-за эксцентриситета основания.
Если каркасное здание возводится рядом с существующей конструкцией, часто необходимо использовать консольное или асимметрично комбинированное основание для колонн рядом с существующим зданием, чтобы давление на грунт из-за основания не могло так сильно увеличивать недра под фундаментом существующего здания, чтобы вызвать заметную осадку.

Комбинированное основание может быть выполнено любой формы при соблюдении основных требований. Обычно распространены прямоугольная, трапециевидная и Т-образная формы.

Рисунок 7: Комбинированный блочный фундамент

Матовый или плотный фундамент

Этот тип подходит для использования на грунтах с низкой несущей способностью, таких как мягкая глина или ил, а также для фундаментов многоэтажных каркасных зданий. Если в таких районах общая площадь отдельных фундаментов или требуемой полосы покрывает более 50% проектируемой площади здания, использование одиночного блочного фундамента становится неэкономичным. Вместо этого следует использовать плотный фундамент. Общепринято формировать плотный фундамент для всего здания, а не отдельные ленточные или кулисные фундаменты для колонн. Плоты действуют как единое целое, что позволяет избежать относительной осадки между основанием колонн. Толщина плотного фундамента обычно зависит от конструкции, но обычно используются значения 300 мм.

Сплошной фундамент используется в конструкциях, когда

Допустимое давление грунта низкое
Возможна неравномерная осадка
Большая нагрузка
Распорный фундамент покроет более половины площади плана

Типы плотного фундамента

Существует множество типов ростверка. Чтобы узнать, какой из них подходит для использования, необходимо подтвердить, что

Почва не подходит для блочного фундамента или других неглубоких фундаментов. Это может быть подтверждено анализом почвы.
Плотный, а не свайный фундамент является подходящим типом фундамента.

Конструктивная конфигурация здания изучается с упором на расстояние между колоннами.
Нагрузки на колонну определяются для всех колонн.

С учетом этого применяются следующие типы плотов:

( a ) представляет собой настоящий плот, который представляет собой плоскую бетонную плиту одинаковой толщины по всей площади; это подходит для близко расположенных колонн, несущих небольшие нагрузки.

( b ) представляет собой плот с частью плиты под утолщенной колонной; это обеспечивает достаточную прочность для относительно больших нагрузок на колонну.

Основа полевой классификации мелкозернистых грунтов

( c ) представляет собой плот с утолщенными полосами, предусмотренными вдоль линий столбов в обоих направлениях; это обеспечивает достаточную прочность, когда расстояние между колоннами велико и нагрузки на колонны неравны.

( д ) представляет собой плот, в котором под каждой колонной предусмотрены пьедесталы; этот вариант служит той же цели, что и ( b ).

( и ) представляет собой двустороннюю решетчатую конструкцию, состоящую из ячеистой конструкции и пересекающихся стальных конструкций

( f ) представляет собой плот, в котором стены подвала использованы в качестве ребер или глубоких балок.

Соображения по конструктивному проектированию плитных фундаментов

Простейшая форма ростверка состоит из железобетонной плиты, которая поддерживает колонны и стены конструкции и распределяет нагрузки на нижележащий грунт.

Плита выполнена в виде колонного плоскоплитного перекрытия, опирающегося без прогиба вверх по колоннам и стенам. Давление грунта, действующее на плиту, обычно считается равномерно распределенным и равным сумме всех нагрузок на колонну, деленной на площадь плота. Моменты и сдвиги в плитах определяются с помощью соответствующих коэффициентов, перечисленных в нормах для расчета плоского перекрытия.

Из-за неравномерных колебаний сжимаемости почти всех почвенных отложений вероятны соответствующие неустойчивые отклонения давления грунта от среднего значения. Поскольку моменты и срезы определяются на основе среднего давления, считается хорошей практикой армировать плиту больше, чем требуется теоретически, и использовать одинаковый процент стали сверху и снизу

Аналогия с плоской плитой действительна только в том случае, если дифференциальная осадка между столбцами мала и, кроме того, если характер дифференциальной осадки носит скорее неустойчивый, чем систематический характер.

Кроме того, даже если глубокие или систематические осадки незначительны, аналогия с плоской плитой, вероятно, приведет к неэкономичности конструкции, если только колонны не будут более или менее равномерно распределены и одинаково загружены. В противном случае дифференциальная осадка может привести к существенному перераспределению моментов в плите. В таких условиях плоты иногда проектируют на основе концепции модуля реакции грунтового основания, из которой следует, что грунт рассматривается как аналог ложа из близко расположенных и равноотстоящих друг от друга упругих пружин одинаковой жесткости по своему напряженно-деформированному поведению.

Найдите ЗДЕСЬ типовой проект ростверка

Строительство ростверка

Ростверк всегда изготавливается из железобетона. Их заливают небольшими участками, такими как 10 м × 10 м, чтобы избежать чрезмерных усадочных трещин. Строительные швы тщательно расположены в местах с низким напряжением сдвига, например, на осевых линиях между колоннами.
