Фундамент сваи или ленточный – особенности, преимущества и недостатки свайного и ленточного основания

Содержание

Фундамент свайный или ленточный, что лучше

Многие строители, начиная возводить основание, сталкиваются с большой проблемой. Их не устраивает тип грунта? Может, недостаток средств на постройку? Все дело в выборе основания для дома. На данный момент существует множество разных вариаций того, как можно обустроить фундамент. Все они отличаются несущей способностью, внешним видом, конструкцией и технологией устройства.

Кроме того, каждый фундамент имеет свои достоинства и недостатки. Наиболее популярными вариантами принято считать ленточный и столбчатый фундамент. За многие годы они завоевали множество застройщиков. При этом есть приверженцы как первого варианта, так и второго. Одни отстаивают своего представителя, другие – своего. Как же разобраться в том, какой фундамент лучше свайный или ленточный?

Чтобы выяснить ответ на этот вопрос, давайте рационально сравним эти фундаменты, выясним их положительные и отрицательные моменты, а также узнаем отзывы потребителей. Так, вы сможете определиться с выбором.

Основание на сваях

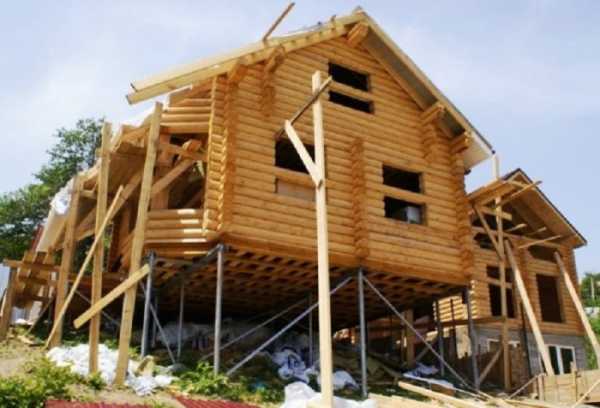

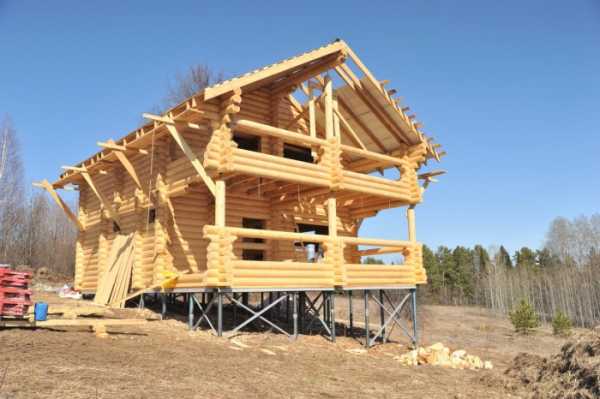

Для начала обратим внимание на свайный фундамент. Он весомо отличается от ленточного своей конструкцией. В качестве опор используются сваи, которые и характеризуют тип данного фундамента. Их забивают, ввинчивают или вставляют в землю по периметру здания. Основной упор идет на углы постройки и места, где нагрузка наибольшая. Для небольших построек, фундамент из свай может повторять контур здания, а вот для массивных конструкций делают сплошное основание, как это видно на фото.

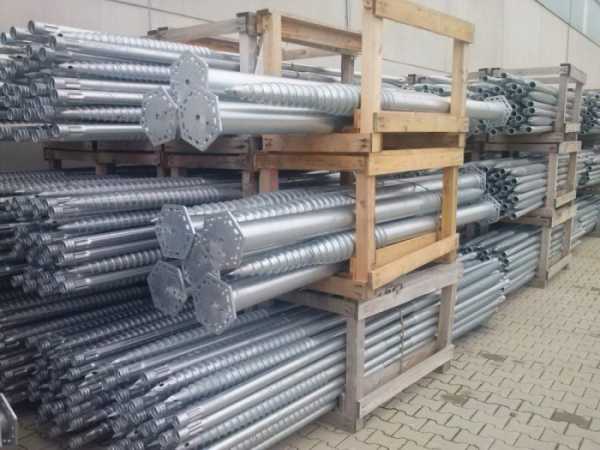

Так как именно сваи характеризуют основание, давайте детальней поговорим о них. Мы упоминали то, что устройство может быть разных видов (забивное, винтовое, буронабивное). Все сводится к виду свай. Различают несколько видов изделий, которые отличаются по материалу:

Сваи из дерева.
Из металла.
Из бетона.
Из железобетона.

Способ возведения фундамента

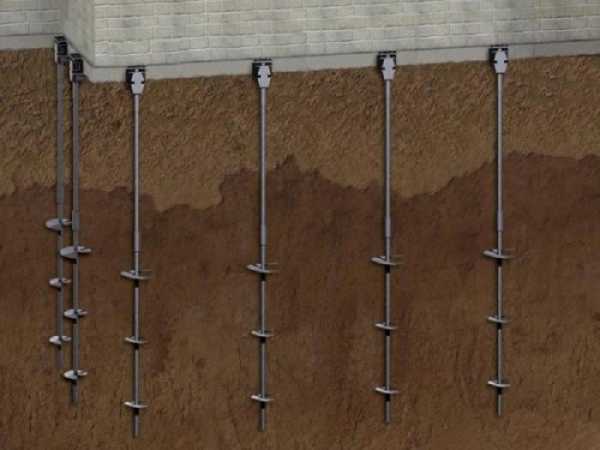

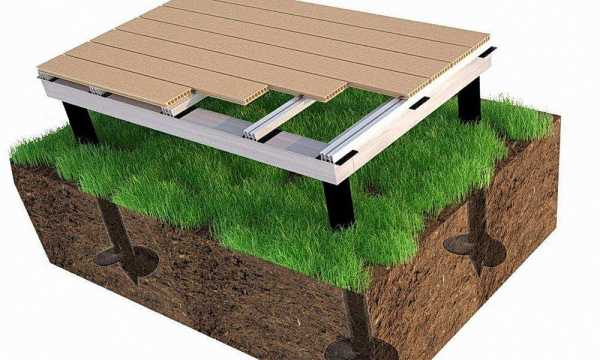

Если говорить о винтовом типе, то делаются металлические сваи, конец которых имеет лопасти (насечку). Благодаря им изделие можно легко вкрутить в нужное вам место. При этом работы выполняются как своими руками, так с помощью специального инструмента. Достаточно вырыть небольшую ямку и начинать вкручивать сваю в землю строго перпендикулярно.

Забивной вариант говорит сам за себя. Используются сваи с острым наконечником и тупым концом. При помощи специальной техники, изделия забивают в грунт на нужную глубину.

Буронабивной фундамент устраивается иначе. Для него скважины делаются заранее, в них устанавливается пустотелая свая, все армируется и заливается бетоном.

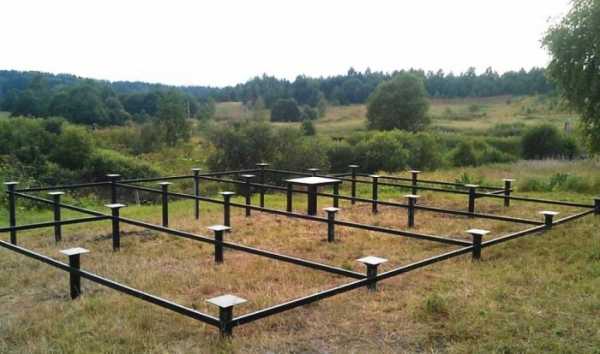

После того как все сваи установлены на свои места, они выравниваются по горизонту, и выполняется обвязка. Этот фундамент стал популярным из-за того, что обладает повышенной несущей способностью. Кроме того, такое основание можно использовать на любом типе грунта, независимо от его сложности.

Обратите внимание! Заводы, которые специализируются на производстве свай, начали выпускать опоры, которые имеют повышенную прочность.

К примеру, стандартные винтовые сваи имеют толщину стенок 4 мм. Для проблемного грунта этого показателя более чем достаточно. Но, сейчас вы можете купить опоры, которые имеют толщину металлической стенки равную 6,5 мм. Это расширило спектр применения данного вида фундамента, сделав его незаменимым в промышленности.

Основной фактор, который говорит в пользу этого типа основания – возможность возводить фундамент на проблемном грунте. Какие они? Глинистая почва, суглинистая, торфяная и болотистая. С таким грунтом устраивать железобетонный фундамент не рекомендуется. А если и делать это, то надежная конструкция обойдется вам во много дороже. Получается, что за меньшую цену свайного фундамента, вы получаете качественное основание.

Плюсы и минусы свайного фундамента

Итак, чтобы иметь полную картину, давайте подытожим все и узнаем, в чем же преимущества такого типа фундамента.

Низкая себестоимость. На устройство свайного фундамента вы потратите на 30% меньше средств, чем на сооружение железобетонной конструкции (если говорить о рыхлом и неустойчивом грунте).
Небольшие сроки возведения готовой конструкции. Работа выполняется быстро и без особых трудозатрат. Кроме того, использовать специальную технику не требуется (только для забивного типа). Если вам нужно построить свой небольшой дом или сарай, то все можно сделать быстро и своими руками.
Идеальный вариант для сооружения здания на проблемном грунте. Речь идет о болоте, глине и т. п.
Безопасность и долговечность основания. При соблюдении технологии устройства, способен прослужить до 200 лет.
Если сравнивать с ленточным основанием, то никаких работ по копке траншей не требуется. Да и с бетоном возиться не придется. Благодаря этому работа несложная и быстрая.
Начинать работы можно в любой период, даже зимой. Достаточно очистить участок от снега и приступать к процессу.
Если на участке большие перепады высоты, для свайного фундамента это не проблема.
Высокая прочность и способность выдерживать большие нагрузки.

Как видите, преимуществ действительно много и все они довольно весомые. А есть ли у него минусы? Конечно, ни одна вещь не может обойтись без них. То же касается свайного фундамента. Они небольшие, но есть, поэтому обратите на них внимание.

Если не иметь достаточных знаний, можно купить сваи низкого качества. А это приведет к тому, что о долговечности возведенного фундамента говорить не стоит. Ведь металл может поржаветь, железобетон раскрошиться. Это может привести к трагическим последствиям.
Использовать свайный фундамент на каменистом грунте нельзя. Лопасти могут поломаться, а достичь нужной глубины будет достаточно сложно. Как результат, мелкозаглубленное неустойчивое основание, непригодное для строительства.
Соорудить подвальное помещение под зданием невозможно. То же касается и гаража.

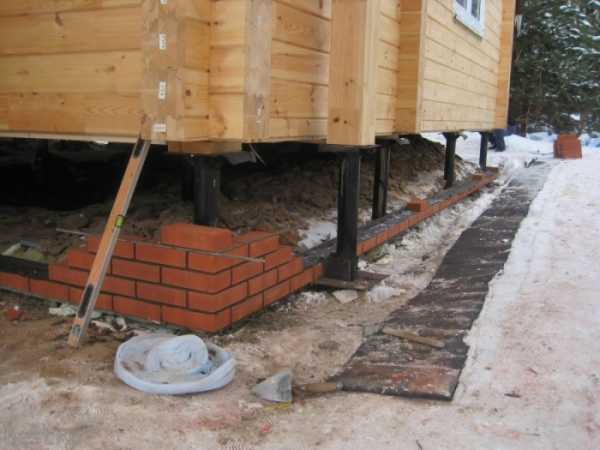

Высокие трудозатраты, чтобы утеплить свободное пространство под полом и декорировать его.

Если верить отзывам, то большинство людей довольны качеством данного типа фундамента.

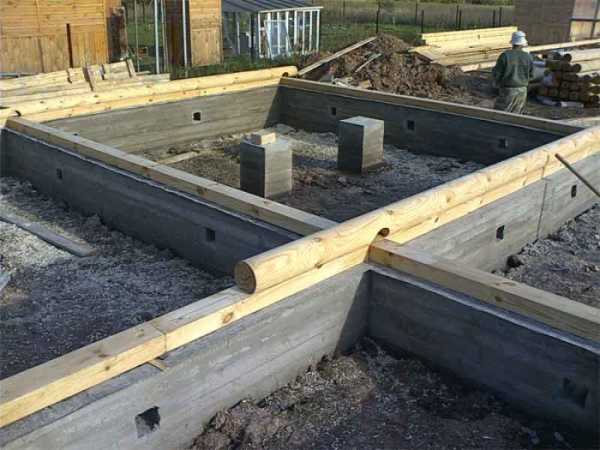

Ленточный тип фундамента

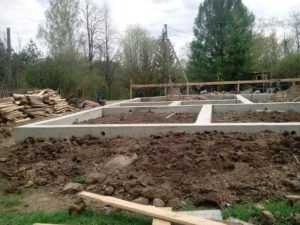

Это массивная конструкция из железобетона. Она имеет внушающий вес, а на устройство потребуется немало усилий. Что представляет собой этот вид фундамента? На фото видно, как он выглядит.

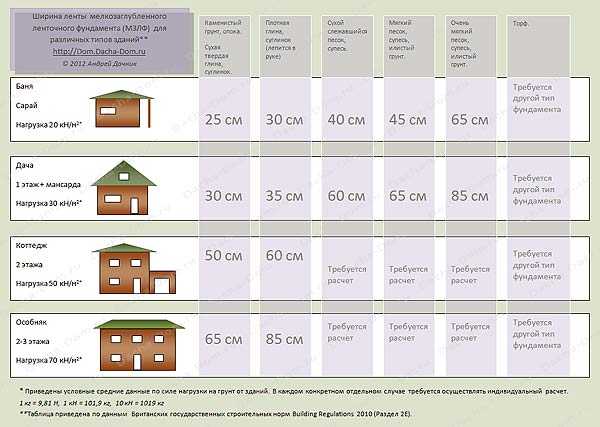

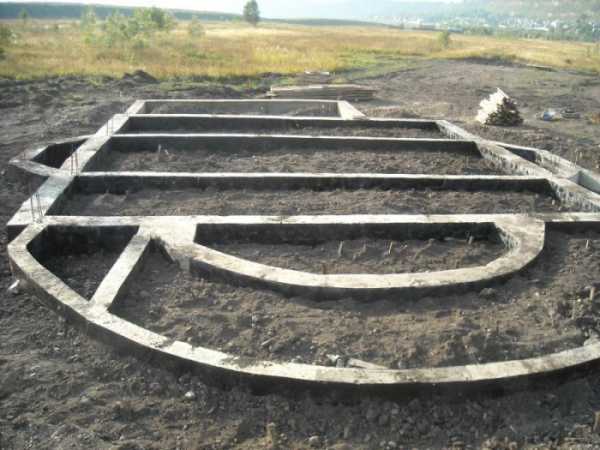

Эта сплошная лента повторяет контур всего здания, включая несущие стены и стены внутри. Это замкнутая конструкция, которая изготавливается из бетонного раствора, укрепленного арматурными прутьями. Но, ленточный фундамент может возводиться из нескольких видов материала:

Вся нагрузка передается на ленту и распределяется по грунту. Особенностью фундамента является его высокая несущая способность. Он подходит как для небольших домов, так и для внушительных конструкций.

Способ возведения фундамента

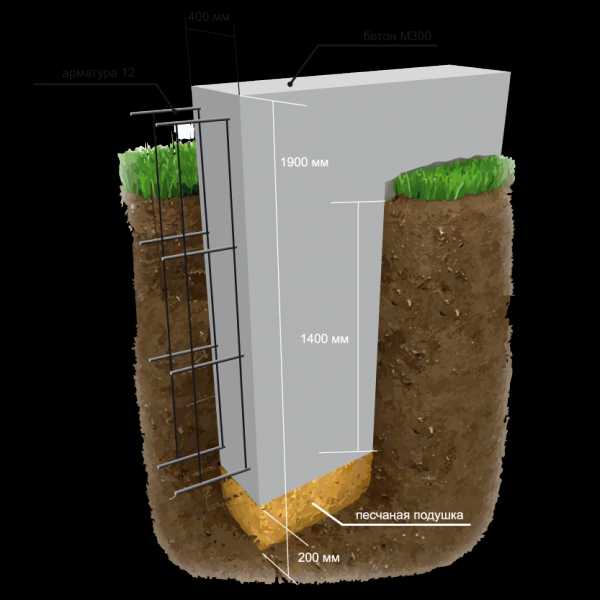

Чтобы соорудить такой фундамент, нужно попотеть с земельными работами. Дело в том, что для заливки ленты нужно вырыть подходящий котлован, повторяющий контур дома. При этом он может иметь ширину, начиная от 40 см, а глубину от 50 см и выше. Для сложных грунтов делается траншея, глубиной 1,5 м.

Следующий этап – устройство песчаной подушки для предотвращения размывания грунта водой. Песок и гравий трамбуются (каждый слой минимум 10 см), сверху делается обрешетка, устанавливается арматурная сетка и все заливается бетоном. Характерным является то, что средств, усилий и времени на возведение конструкции необходимо значительно больше. Кроме того, использовать его для болотного или глинистого грунта не рекомендуется.

Плюсы и минусы ленточного фундамента

Теперь приступим к рассмотрению достоинств и недостатков данного типа основания.

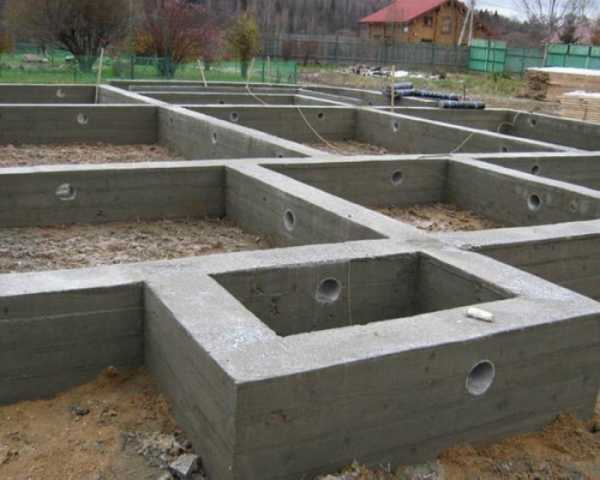

Одно из главных преимуществ фундамента – возможность постройки подвального помещения и гаража. Мало того что в этом помещении можно скрыть коммуникации, так еще и потери тепла самого дома уменьшаются. Да и освобождается помещение для хранения автомобиля.
Несмотря на высокие трудозатраты, всю работу вы можете выполнить самостоятельно. За весь процесс, единственный механический инструмент который вам понадобиться – это бетономешалка и вибрационный агрегат. Все остальное делается вручную, без специализированной техники.
Высокая прочность, характеристики, и, соответственно, длительный срок эксплуатации. При правильной установке, основание прослужит минимум 150 лет.
Хороший показатель стойкости перед негативным воздействием подземных вод.

Несмотря на востребованность такого типа фундамента, он имеет свои явные недостатки:

высокие трудозатраты на земляные работы;
длительный срок всего процесса. Мало того что траншею выкопать долго, так еще и сооружать опалубку и ждать месяц, ока высохнет бетон;
заливать фундамент нужно сразу, чтобы не образовывалось стыковочных швов. Если допустить их возникновение, то прочность основания значительно снижается. Важно добиться монолитной конструкции;
большая себестоимость, это касается и материалов, средств и усилий;
ленточный фундамент подходит не для всех типов грунта.

Если брать во внимание отзывы застройщиков, то многие отмечают его надежность и длительный срок службы. Однако не всех радует то, что приходится тратить много времени на весь процесс, начиная от копки траншеи, заканчивая гидроизоляцией.

Подведем итоги

Что же вы узнали сегодня? Мы рассмотрели два типа фундамента, которые чаще всего используют при строительстве. Кроме того, мы увидели разницу в их устройстве, а также определились с достоинствами и недостатками каждого вида. Остается только сопоставить все данные и решить, какой фундамент лучше для вас. Ведь сказать однозначно, какой лучше вообще, нельзя. Для каждой ситуации лучше подойдет определенный вид. Поэтому, чтобы выбрать, определитесь со своими обстоятельствами и целями и сопоставьте эти фундаменты. Так, вы сможете выбрать идеальный вариант.

bouw.ru

Ленточный фундамент на винтовых сваях

От выбранного типа и способа возведения фундамента будут зависеть как долговечность, так и несущие характеристики планируемого к постройке сооружения. Видов и методик подготовки и обустройства основания существует множество, но часто они не учитывают вес здания, его геометрические размеры и материал, из которого будет осуществлено строительство. Застройщики недостаточно внимательно относятся к исследованию грунта, что в последствии негативно отразится на качестве фундамента.

Например, когда почва на участке болотистая и грунт нестабильный, рыхлый или место застройки обладает сложным рельефом, рекомендуется выбирать для основания фундамент ленточного типа на винтовых сваях. Это позволит решить все проблемные моменты, которые могут возникнуть как в процессе строительства, так и в процессе эксплуатации здания.

Чаще других, при возведении ленточного фундамента на винтовых сваях, особенно при самостоятельном обустройстве, выбирают мелкозаглубленный тип. Такая лента будет заглублена в грунт на 30-60 см, и должна располагаться на предварительно подготовленной подушке из песка и щебня толщиной до 40 см. Этот тип обустройства ленточной части основания применяют на слабопучинистом или непучинистом грунте. На других типах грунта ленточная часть должна находиться в подвешенном состоянии.

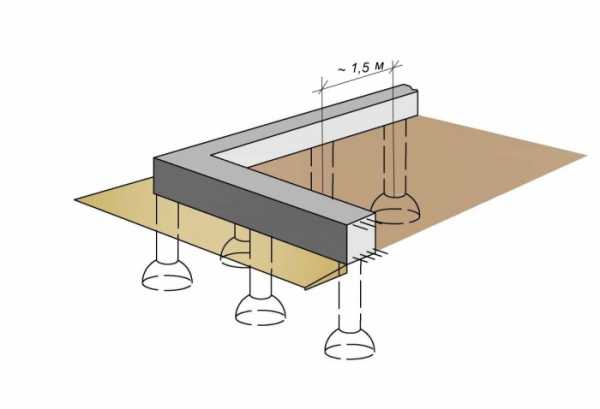

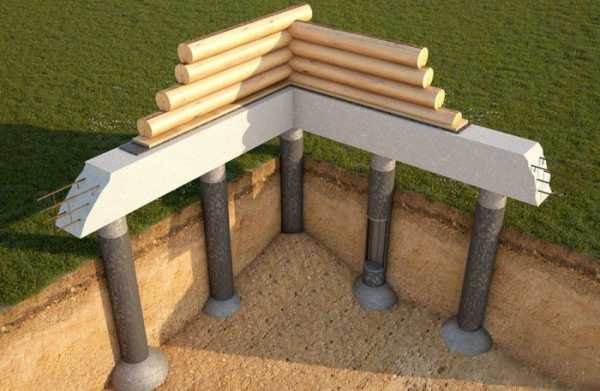

Ленточно-винтовой фундамент — это конструкция из вкрученных равномерно по всему периметру и в соответствии с проектной нагрузкой свай. Их верхняя часть, заканчивающаяся оголовком, монолитно крепится к ленте с помощью армирования и заливки бетоном по готовой опалубке.

Такой вид фундамента может отличаться методикой совместного применения свай и ленточной части основы, а также, способом обустройства ростверка. Отличия могут быть и в конструкции применяемых опор.

Типы ленточно-винтового основания

Такие фундаменты, имея общий принцип возведения, состоящий в идее передачи нагрузки на глубокие слои почвы, принято различать в зависимости от применяемых свай:

Винтовые сваи под фундамент. Они имеют в своей конструкции лопасти или резьбу, что помогает им вкручиваться в грунт на необходимую расчетную глубину. Винтовые сваи увеличивают несущую способность опоры, так как грунт вокруг лопастей утрамбовывается, а также, они обладают повышенной способностью к сопротивлению пучению.
Буронабивные сваи. Такие опоры подходят большинству фундаментов строений малой и средней массы, например, дому, построенному из пеноблоков. Для изготовления такой сваи необходимо пробурить скважину расчетной глубины, создать песчаную подушку, сделать армирование и залить бетоном. Если при обустройстве скважины происходит осыпание земли, делают обсадку. Обычно она делается при помощи стальной трубы, помещенной в скважину, или рубероида, свернутого в трубу.
Забивные сваи. В малоэтажном строительстве использовать нецелесообразно, так как их забивают при помощи специальной техники.

Подходящий вариант подбирается исходя из предварительных расчетов, с учетом надежности и практичности строения, а также, в зависимости от геодезических и климатических особенностей.

Где применяется ленточно-винтовой фундамент

Когда стоит выбор, какое основание применить — винтовые сваи или ленточный, рекомендуется обустроить ленточно-винтовой вариант. Это монолитный фундамент, подходящий для большинства проблемных грунтов. Главная особенность состоит в том, что стены здания опираются на ленточную часть, а она, в свою очередь, с помощью свай передает нагрузки на грунт, глубже уровня замерзания. Таким образом достигается повышенная несущая способность каждой сваи, а затраты на возведение оказываются существенно ниже, чем у аналогичных оснований.

Ленточно-винтовой фундамент применяют в сфере строительства частных малоэтажных домов, коттеджей, дач, а также, различных хозяйственных строений, беседок, гаражей и пристроек. Сваи рекомендованы к применению на грунтах, подверженных морозному пучению, и на участках со сложным рельефом. Еще одной сферой применения является замена фундамента деревянного дома на винтовые сваи.

Основные достоинства и недостатки ленточно-винтового основания

К положительным моментам фундамента такого типа относят:

винтовой или ленточный фундамент с винтовыми сваями можно обустраивать в любое время года и при любых погодных условиях;
применяется на участках с большими перепадами высоты рельефа;
предотвращает негативные последствия действия сил морозного пучения и противостоит подвижкам грунта;
сроки возведения, судя по отзывам на винтовой фундамент, могут составлять от 3-5 дней;
монтаж можно осуществить своими руками, не привлекая спецтехнику;
ощутимая экономия средств при строительстве основания для дома на винтовых сваях, за счет экономии на расходных материалах и аренде спецтехники.

К недостаткам можно отнести такие ограничения:

сложность применения этого типа основания для обустройства цокольного этажа;
ограничение максимального веса здания и суммарной нагрузки.

Именно поэтому обязательно произвести точный предварительный расчет максимальной нагрузки будущего строения.

Расчет обоснования применения ленточно-винтовой основы

Если нет специальных теоретических и практических знаний и умений, рассчитать все параметры будущего фундамента будет очень сложно. Рекомендуется обратиться за помощью к подготовленным специалистам проектировщикам. Это позволит избежать различных недочетов и критических ошибок, что повлияет как на общую стоимость строения, так и на такие показатели как безопасность, срок службы и эксплуатационные качества.

Для проведения точного расчета надежного фундамента потребуются:

Исследования геологии участка. Данные о структуре и составе почвы, глубине ее промерзания, наличии или отсутствии грунтовых вод, перепадах рельефа.
Инженерный проект будущего строения.
Рассчитанные значения максимально возможных нагрузок на фундамент, исходя из общего веса всех стройматериалов, потраченных на здание, а также, всех остальных предметов, находящихся в нем.
Значения возможных просадок, пределы деформирования как некоторых элементов строения, так и всей конструкции в целом на любом этапе строительства и эксплуатации.
Расчетные данные о ширине и глубине фундамента дома.
Данные о методике соединения и устройства ростверка.

Для точного расчета надежного и качественного основания вышеперечисленных значений будет достаточно. Необходимо лишь вычислить нужный размер свай, глубину их вкручивания, взаимное расположение и их количество по табличным значениям. Кроме этого, по ним нужно выбрать тип армировки и гидроизоляции.

Порядок проведения и этапы обустройства леночно-винтового основания

Во время принятия решения о возведении такого фундамента своими силами, необходимо реально оценивать возможности и уровень технической подготовки. Вопреки кажущейся простоте конструкции основания, процесс его возведения затратный и трудоемкий. Он потребует не только наличия специальных навыков и умений, но и различных инструментов и приспособлений.

Важно! Не стоит забывать, что пренебрежение технологией возведения может привести к уменьшению надежности основания и серьезным повреждениям строения в дальнейшем.

Для построения ленточно-винтового основания необходимо выполнить такие работы:

Подготовка площадки на месте запланированной застройки с проведением разбивки основания. Обозначение местоположения углов и осей, а также мест вкручивания свай. Ширину ленточной части не рекомендуется делать более 50 см. Разметка осуществляется строго по плану фундамента.
Определив точки расположения свай, проводится их вкручивание. Для этого необходимо знать расчетную глубину для сваи.
Работа по гидроизоляции фундамента считается одним из главных этапов, влияющий на долговечность конструкции. Обычно для этого применяют материалы в рулонах, например, рубероид. Рекомендуется прокладывать изолирующие материалы в несколько слоев, это создаст дополнительную защиту от влаги. Непосредственно винтовые сваи покрывают антикоррозийным покрытием или краской.
Если применяются буронабивные сваи, то необходимо подготовить скважины, гидроизолировать их и установить силовой каркас из арматуры диаметром от 10 мм.
Под ленточную часть фундамента нужно выкопать траншею расчетной глубины. На дне траншей обустраивается песчано-гравийная подушка толщиной около 30 см.
Согласно правил возведения монолитной ленты фундамента, требуется соорудить силовой каркас из стальной арматуры, места соединений связываются специальной проволокой. Толщина прута арматуры не менее 12 мм.
Возведение опалубки для железобетонной ленты проводится при помощи деревянных обрезных досок толщиной не менее 50 мм, а также, могут применяться металлические листы, пластик, шифер или специальные формы из ЭППС.
Заливка бетонным раствором отверстий для свай, в случае применения буронабивных опор.
Возведение ленточной части фундамента рекомендуется осуществлять раствором марки не ниже М350. В зимний период необходимо добавлять пластификаторы, а также, обеспечить подогрев основания в течение первых трех дней. Заливку желательно произвести за один день.

По прошествии 5-7 дней, бетон набирает около 60-70% прочности и тогда можно начинать работы по возведению здания и отделке цоколя.

Ленточно-винтовой фундамент на сваях, выполненный самостоятельно, обеспечит долгие годы надёжной эксплуатации построенного объекта. Залогом успеха будут качественные материалы и точное соблюдение всех нормативов и правил.

bouw.ru

Заливка свайно-ленточного фундамента: строительство, как делать

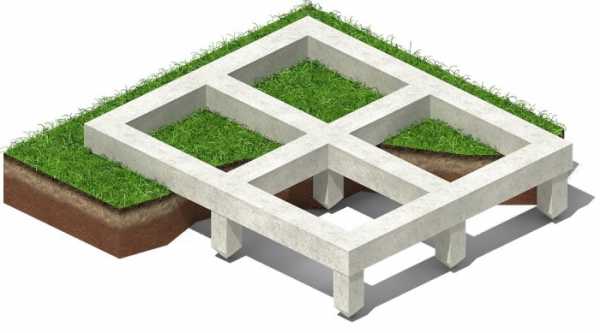

Несмотря на то, что свайно-ленточные фундаменты используются практически везде, далеко не каждый застройщик умеет правильно и грамотно применять преимущества такой технологии и до минимума свести негативные последствия. Ведь такие основания способны выдерживать огромные нагрузки, но этого можно достичь исключительно за счет правильно подобранных строительных материалов, а также строительство основания проводить исключительно по готовому проекту и не заниматься самостоятельностью. Тогда основание будет стоять долго, и выполнять свою основную функцию – быть прочным и надежным основанием для любого сооружения.

Как сделать свайно-ленточный фундамент правильно?

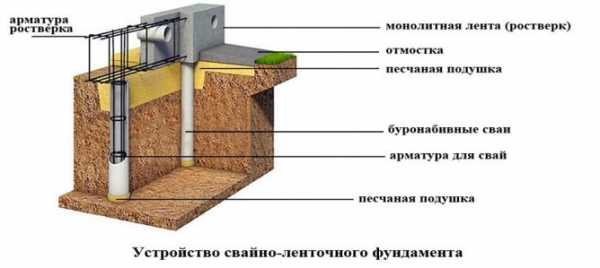

Свайно-ленточный фундамент на буронабивных сваях

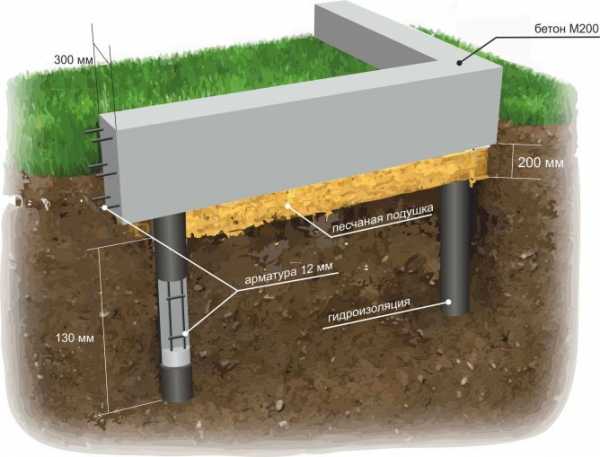

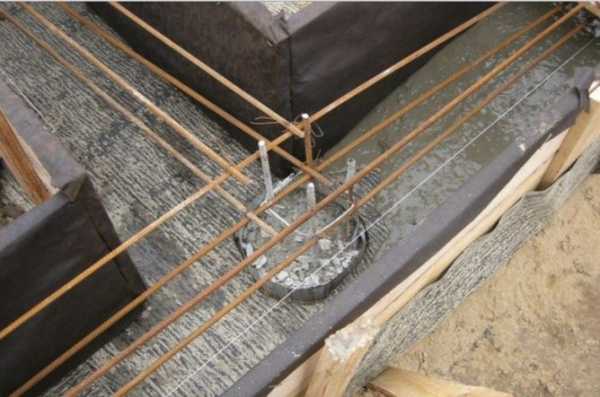

Прежде всего, что это такое! Это монолитная бетонная конструкция, которая состоит из бетонных или железобетонных свай и ленточного ростверка, который соединяет сваи между собой и служит несущей перемычкой. Соответственно, строительство такого фундамента нужно начинать не с разметки расположения свай, а с предварительного эскиза будущего здания. Почему это нужно? А это простой расчет, в который входят следующие параметры:

Выбор строительных материалов для будущего здания, выполнение эскиза сооружения с подробной спецификацией всех материалов для несущих стен и перекрытий;
Расчет максимальной массы проектируемого сооружения;
Расчет максимальной нагрузки на существующий грунт с учетом горизонтальных и вертикальных подвижек, а также возможности смещения почвы через сезонные подвижки;
Выбор типа ростверка. Как правило, для массивных зданий используется ленточный ростверк, который может состоять из бетонных блоков или кирпичной кладки и монтируется под всеми несущими стенами;
Расчет типа и диаметра свай. А вот тут часто делают ошибки, ведь есть готовые формулы расчета нагрузки на сваи, но они не учитывают параметры состояния грунта и степень его деформации. Если их не учесть, тогда возникнет прогиб в слабом месте с дальнейшим разрушением сооружения.

Преимущества свайно-ленточных фундаментов

Можно возвести здание на склонах холмов;
Сваи монтируются ниже уровня слабых почв и упираются в плотные породы;
Тут используется минимум строительных материалов и техники;
Сваи выдерживают значительные подвижки почвы;
Конструкция позволяет зафиксироваться внутри прочной породы и там удерживаться;
Его можно возвести своими руками.

Недостатки

Проведение сложных расчетов, которые под силу только профессионалам;
Нельзя возводить тяжелые массивные здания;
Нет возможности возведения цокольного этажа или подвала.

А вот теперь ключевой фактор, который делает такие основания популярными среди застройщиков – это использование заводских стандартизированных строительных материалов. Ведь основной элемент такого основания – это свая. Она бывает металлической, деревянной, бетонной или железобетонной, но это уже готовый материал, и стоит он довольно дорого. А можно сделать его сразу на строительной площадке, и для этого не нужно много денег и материалов.

Только сначала нужно получить подробный проект будущей застройки.

Материалы и оборудование для возведения свайно-ленточного фундамента

Техника для бурения скважины или вкручивания свай.
Цемент.
Песок низкой фракции.
Арматура.
Сварочный аппарат или набор болтовых соединений.
Полые сваи с анкерами для вкручивания в землю.

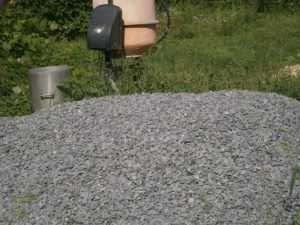

Щебень малой фракции или керамзит.

Установка свай вручную

Чтобы максимально удешевить возведение основания, лучше покупать полые металлические или бетонные сваи, которые имеют только лопасти для углубления или резьбу. Учитывая. что свайно-ленточный фундамент – это комбинация свай и ленточного ростверка, тогда нужно учесть сразу несколько правил:

Жесткое, но одновременно и гибкое, соединение свай и ростверка;
Выбор правильных строительных материалов;
Подобрать оптимальную для данных климатических условий технологию заливки свай и ростверка;
Провести строительство основания в максимально сжатые сроки, чтобы на фундамент не опала дождевая вода или не стала действовать повышенная сырость.

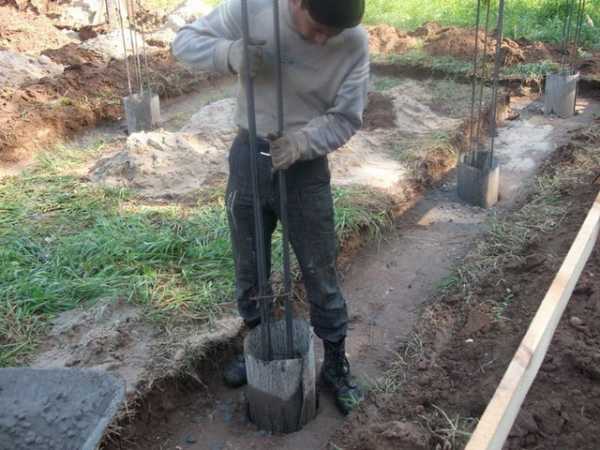

Заливка бетоном часто используется, если в строительстве фундамента используются буронабивные сваи, которые сделать можно своими руками прямо на строительной площадке. И тут важную роль играет заливка бетоном не только сваи, но и ростверка. Технология заливки состоит с нескольких этапов:

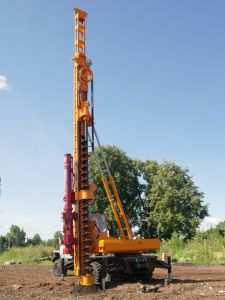

Бурение скважины установкой БМ-811

После разметки строительного участка бурятся скважины до уровня ниже промерзания почвы. На дно скважины устанавливается песчаная подушка и трамбуется. Затем внутри устанавливается опалубка. Внимание: суть буронабивных свай в том, что это изделия, которые делаются сразу на площадке при строительстве здания, поэтому тут лучше в роли опалубки использовать листы рубероида или асбестовую трубу.

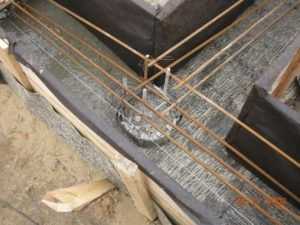

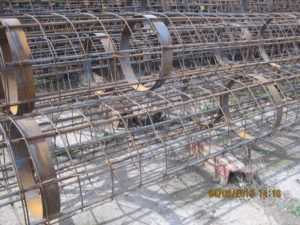

В трубу устанавливается готовый арматурный пояс, соединенный каждых 30 см прутьями по горизонтали. Пояс должен выступать за пределы сваи на высоту до 30-50 см.

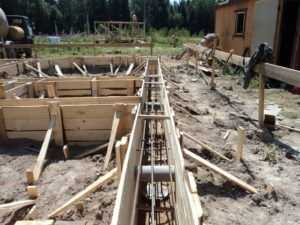

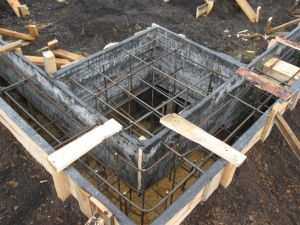

Затем создается опалубка на месте будущего ростверка, охватываются все сваи на несущих углах и промежуточных соединениях. Соединение свай и армирования ленты делают с помощью болтовых соединений, сварку использовать не рекомендуется через нарушение целостности металла. В качестве арматуры лучше применять прутья спиральной формы, они обеспечивают оптимальное соединение бетона и стали.

Этап заливки фундамента.

Что нужно знать о заливке такого фундамента

Вяжущим компонентом смеси является обычный портландцемент марок М200 – М500

Тип цемента. Тут нужно использовать портландцемент марки не ниже М-200. Этот цемент используется для создания раствора.
Раствор должен быть средней плотности, но не жидким.
Заливку нужно делать одновременно или при небольшом временном диапазоне сначала всех свай. Но только тогда, когда будет установлена и соединена вся арматура.
Рекомендуется сначала залить несущие конструкции и оставить на пару дней, пока бетон укрепится. Не рекомендуется сразу после заливки свай начинать заливку ростверка по одной причине: достичь герметичности трубы с песчаной подушкой практически не реально и часть бетона уйдет через нижнюю кромку.
Как только бетон закрепится, заливается ростверк одновременно в нескольких местах. Тут стоит использовать несколько достаточно мощных бетономешалок, чтобы автоматизировать процесс.

После заливки всего ростверка оставить его сохнуть несколько дней, до недели включительно, чтобы бетон получил как минимум половину своей прочности.

После заливки и утряски фундамента рекомендуется проверить горизонтальность ростверка, выровнять поверхность и укрепить стенки фундамента дополнительными балками. Ведь теперь можно начинать возведение несущих стен здания.

Нюансы, которые возможны при заливке свайно-ленточного фундамента

Заливать нужно сначала сваи, а уже потом пространство ленточного ростверка;
Раствор должен быть средней плотности, но не густой;
Арматура должна быть покрыта полностью, допускается выступ вертикальных слоев вне ленточного ростверка, если конструкция предусматривает перенос нагрузки на несущие стены;
Заливать всю конструкцию нельзя в мокрую или сырую погоду, иначе бетон наберет лишнюю влажность и потеряет коэффициент прочности.

Таким образом, при создании свайно-ленточного фундамента из буронабивных свай или полых металлических свай именно технология заливки играет ключевую роль. Тут не рекомендуется в сваях использовать наполнитель, его можно применять только в ленточной конструкции. В сваю нужно залить только бетонный раствор с песка, цемента марки М-200 и выше и воды.

fundamentclub.ru

Фундамент из свай или ленточный

Cамыми распространенными видами фундаментов являются ленточный и свайный.

Ленточный фундамент

Бывает двух видов: сборный и монолитный. Он почти универсален и подходит как при строительстве частного дома, так и жилого многоквартирного. Фундамент такого типа прост в применении, но у него есть много недостатков – употребление большого количества материалов для его изготовления, дороговизна и громоздкость. Своей технологией изготовления он популярен среди других видов фундамента.

Как уже было сказано, ленточный фундамент технологически прост в реализации. Сооружение такого фундамента необходимо производить ниже уровня промерзания. Но есть случаи (песчаный, сухой грунт), когда его можно сооружать выше точки промерзания (примерно 50-60 см от земли). Ленточный фундамент используют крайне редко, когда грунт сильно промерзший и рыхлый.

Каждый фундамент имеет свои особенности. Если выбран монолитный фундамент, то прежде чем его закладывать, делают опалубку. Опалубка – это строение из арматуры для бетона, которое помещают в котлован. Сооружение монолитных фундаментов происходит с помощью засыпания песком дна котлована, его тщательно утрамбовывают и заливают водой. После этого опалубка засыпается щебнем или гравием и заливается бетоном. Этот процесс повторяют до тех пор, пока фундамент не поднимется на нужную высоту. На сооружение монолитного фундамента уходит значительно больше времени, чем на сборный ленточный.

Для изготовления сборного ленточного фундамента используют уже готовые, сделанные из арматуры, бетонные или железобетонные блоки, скреплённые между собой при помощи стальных прутьев и для придания прочности конструкции строительным раствором. Фундамент такого типа применяется для малогабаритных сооружений частного и промышленного характера.

Главной особенностью свайного фундамента является использование для его закладки cвай, чтобы перенести нагрузку от самого сооружения на грунт. Свайный фундамент состоит из таких элементов как сваи и ростверк, объединяющий их воедино. Он особенно подходит для грунтов, которые пропитаны водой и не плотные. Следует отметить, что для свайного фундамента характерно значительное уменьшение использования бетона и сокращение количества земляных работ.

Сваи – стержни достаточно большой длины, которые забивают в землю вертикально, также иногда используется и другой определенный угол. Они могут быть сделаны и в самом грунте. Объединенная группа свай называется свайным фундаментом. Для изготовления такого типа фундамента используют различные материалы. Составляющими свай являются бетон, древесина и металл различного поперечного сечения (круг, квадрат и пр.).

Закладывание свайного фундамента надо выполнять глубже слабых пород и точек промерзания грунта. Популярный и пользующийся спросом свайный фундамент из монолитных свай. Железобетонный вариант большой по размеру и весу, что не очень удобно при монтаже и перевозке, особенно в малогабаритных местах. Эта проблема устраняется с помощью мощной специальной сваебойной техники.

Конструкция свайного фундамента

На месте закладывания фундамента делается установка свай. Такая работа выполняется способами — заполняются скважины в грунте бетоном; забивают инвентарную трубу с закрытым нижним концом и заливают её. Чтобы залить бетонные сваи, сначала бурят скважину диаметром 10-40 см. Затем укрепляют обсадной трубой и шарами, заливают бетон, уплотняя его. После этого поднимают обсадную трубу на отметку ниже границы уложенного бетона. Выбирая данный метод установки свайного фундамента, используют вибрацию, с помощью которой можно без труда поднять трубу и гораздо лучше утрамбовать бетон. Для соединения с ростверком используют арматуру, которую выпускают из свай на уровень будущего фундамента.

< Назад
Вперёд >

zembr.ru

Технология свайно или столбачто ленточного фундамента

Одним из популярных видов ленточных фундаментов при возведении дома из нетяжёлых стеновых стройматериалов является свайно-ленточный фундамент. Это уникальный компромисс между невысокой стоимостью, скоростью возведения и надёжностью основания строительной конструкции.

Такой вид фундамента представляет собой монолитную железобетонную мелкозаглубленную ленту, на которую опираются стены здания, равномерно её нагружая. Сцепление же с твёрдыми слоями грунта достигается через забитые сваи, проходящие ниже глубины промерзания.

Преимущества усиленной сваями ленты

Основные достоинства свайно-ленточного фундамента таковы:

Возможность возведения на участке с существенным уклоном
Подходит для слабых грунтов
Невысокая материалоёмкость конструкции
Умеренная технологичность — возможность выполнить все работы самостоятельно без применения тяжёлой спецтехники.

Недостатки немногочисленны, однако имеют место:

Обязательное выполнение проектных расчётов специалистами с учётом свойства грунта конкретной местности. Необходимо точно определить количество свай, их параметры, глубину и места их заложения
На таком фундаменте рекомендуется возводить стеновые конструкции из лёгких стройматериалов: пенобетон, полистиролбетон, ракушечник и им подобных. Особенно популярен в гражданском строительстве свайно-ленточный фундамент для дома из газобетона
Придётся забыть об устройстве подвального или цокольного помещения

Несмотря на перечисленные минусы, ленточный фундамент на сваях продолжает пользоваться высокой популярностью в нашей стране, поскольку в итоге застройщик получает надёжное основание для постройки за вполне приемлемую стоимость. Ещё один вид — столбчато-ленточный фундамент очень похож по параметрам, однако имеет ряд как конструкционных отличий, так и по назначению.

Виды свай и особенности их монтажа

Сваи для ленточного фундамента бывают металлическими винтовыми и буронабивными. Металлический образец представляет собой сортаментную трубу диаметром 57-133 мм с приваренными винтовыми лопастями. Для вечномёрзлых грунтов диаметр винта составляет300-400 мм, для пучинистых и обводнённых 500-850 мм. Перед монтажом такие сваи необходимо тщательно покрыть грунтовкой и краской, для обеспечения долговечности. Вкручивают их как при помощи спецтехники, так и самостоятельно, применив соответствующий рычаг. После достижения заданной глубины внутрь трубы заливают бетон.

Буронабивные сваи представляют собой более сложную конструкцию и выполняются прямо на стройплощадке. В месте установки согласно проекту при помощи бура устраивается скважина, на дно которой слоем в 30 см засыпается и трамбуется хорошо увлажнённый песок. Дальнейшие действия выполняются в следующей последовательности:

Установка опалубки. В скважину погружается труба из стали, пластика, асбоцемента. Можно своими руками свернуть трубу из рубероида, попутно выполнив гидроизоляцию.
Армирование. Внутрь полученной трубы вставляется армокаркас, который можно связать из прутов диаметром 10-14 мм при помощи стальной проволоки.
Заливка. После того, как бетон уложен слоем в 30-40 см, трубу приподнимают на 20 см, чтобы раствор растёкся по основанию скважины и образовал «подошву». Далее выполняют выравнивание сваи по уровню. Продолжают заливку после затвердения «подошвы».

Устройство ленты — секреты и тонкости

Сваи — готовы, траншея — вырыта, можно приступать к выполнению основной конструкции.

На дно траншеи сыпется песок слоем 20 см, после чего проливается водой и трамбуется. Сверху укладывается подкладочный рубероид марки РКП, далее можно приступить к устройству опалубки.

Для гурманов — щиты из струганной шпунтованной доски, а в бюджетном варианте подойдёт необрезной еловый горбыль, щиты из которого будут обмотаны упаковочной стрейч-плёнкой. С тонкостями монтажа опалубки придётся ознакомиться отдельно.

Внутрь опалубки закладывается армопояс, который связывается из арматуры диаметром 10 мм при помощи стальной вязальной проволоки.

Бетон, желательно марки 400, лучше всего заливать «единым ковшом», то есть за один день.

Укладка раствора выполняется слоями примерно в 40 см по периметру с обязательным уплотнением методом штыкования или виброплитой. По достижении заданной высоты ленты верхнюю грань выравнивают правилом и «железят». Эта нехитрая, но «секретная» операция заключается в посыпании свежей бетонной поверхности свежим цементом желательно марки 500 слоем 1-2 мм.

Затем всю ленту укрывают от атмосферных осадков — сильный ливень или град могут нарушить геометрию конструкции. Бетоны на основе цемента схватываются в течение 28 дней, причём для правильного набора показателей твёрдости и прочности схватываться он должен в условиях повышенной влажности. Если погода стоит жаркая и засушливая — во избежание растрескивания ленточный фундамент на сваях необходимо смачивать, например из шланга. В сельской местности, в старину, изготавливали маты из камыша и поливали их водой.

remontami.ru

Ленточный фундамент на винтовых сваях: пошаговая инструкция

Ленточный фундамент на винтовых сваях – комбинированный тип основания, состоящий из вкрученных в землю свай и монолитной ленты по периметру и вдоль несущих стен будущего дома. Обе части фундамента монолитно крепятся друг с другом, вместе образуя единую несущую конструкцию. Особенность ленточно-винтового фундамента заключается в том, что стены дома опираются на монолитную ленту, а прочное сцепление с несущими грунтами обеспечивают винтовые опоры.

Ленточный фундамент на сваях: плюсы и минусы

Ленточно-винтовой фундамент встречается достаточно редко, хоть и подходит для большинства неустойчивых грунтов. Конструкция обладает повышенной несущей способностью, сочетая в себе преимущества свайного и ленточного фундаментов. Такой тип основания может использоваться во всех климатических зонах России, кроме болот, для возведения малоэтажных коттеджей, дачных домиков, гаражей, бань и хозпостроек.

Устройство ленточного фундамента на винтовых опорах регламентируется СП 50-102-2003 и СНиП 2.02.03-85. Конструкция имеет множество достоинств:

отлично подходит для участков с перепадом высот;
подходит для пучинистых, вязких грунтов при условии, что винтовые сваи будут опираться на сильные грунты;
быстрый монтаж – можно выполнить за 3-7 дней;
фундаментные работы можно выполнять в любое время года при температуре от -5 до +35 С;
монтаж выполняется своими руками, без аренды строительной техники;
минимальный объем земляных работ на участке;
длительный эксплуатационный ресурс от 20 до 50 лет.

Ленточное основание на винтовых сваях на 30% дешевле монолитного фундамента за счет экономии стройматериалов и трудовых затрат. Основная статья расходов при возведении такого типа фундамента приходиться на покупку винтовых опор и бетонный раствор для заливки монолитной ленты.

Ленточный мелкозаглубленный фундамент на винтовых опорах

К недостаткам конструкции относят:

невозможность обустройства цокольного этажа;
не подходит для местности, где глубина промерзания или уровень залегания плотных грунтов ниже 3 м от уровня земли.

Ленточно-винтовой фундамент не может применяться на почвах с высоким уровнем защелоченности. В таких грунтах свайные опоры быстро разрушатся от коррозии, и основание не сможет воспринимать нагрузку. Перед началом строительства необходимо обязательно ознакомится с данными геологических изысканий, проведенных на участке, для определения характеристик грунтов.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже – расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.

Висячий фундамент на винтовых сваях

В 90% случаев в сфере частного домостроения возводится мелкозаглубленный ленточный фундамент с заглублением ленты на 20 см. Расчет и технологию устройства такого основания рассмотрим ниже.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами – 3-3,5 м.
Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р – сумма всех нагрузок;

k – коэффициент надежности = 1,75;

S – допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений – 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов – 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор
Расчет монолитной фундаментной ленты
Цель расчета ленточной части фундамента – определение параметров ленты:
Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет – 10-20 см.
Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:

Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.
Ленточно-винтовой фундамент: пошаговая инструкция
Технология обустройства ленточного мелкозаглубленного фундамента на винтовых сваях мало чем отличается от строительства обычной монолитной несущей ленты. Единственное отличие – необходимость создания надежного соединения между сваями и лентами. Связка должна быть жесткой и единой, именно поэтому невозможно устройство сборного ленточного фундамента – надежно связать винтовые опоры с ФБС-блоками при помощи одной только арматуры невозможно.
Алгоритм возведения комбинированного фундамента следующий:
Подготовка участка.
Участок необходимо расчистить от мусора, по возможности выровнять, снять верхний слой почвы с растительностью. Далее производится разметка при помощи рулетки и строительного уровня, определяются места ввинчивания опор и расположения фундаментной ленты. Подготавливаются лунки для свай глубиной 20-30 см. Выкапывается траншея такой же глубины для заглубления будущего фундамента. Дно траншеи рекомендуется присыпать крупнофракционным песком для снижения пучения.

Устройство свайного поля.
Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.
После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.
Монтаж опалубки.
Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.
Создание армирующего каркаса.
Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.
Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.
Связка свайного и ленточного фундамента.
Единой технологии связки свайно-винтового фундамента с монолитной лентой не существует. Учитывая, что данный тип комбинированного основания используется преимущественно в частном строительстве, можно выделить три основных способа связки:
Стыковочными муфтами посредством установки на сваю 4 прутков закладной арматуры. Такая конструкция проста в исполнении, но не обеспечивает достаточной жесткости и сопряжения двух частей фундамента. Использовать этот способ можно для самых легких сооружений.
Сварка винтовых свай с арматурным каркасом. Способ имеет те же недостатки, что и при использовании муфт.
Обвязка металлоизделиями с последующей связкой. Для обвязки и укрепления используются швеллеры и уголки размером 20 или 30. Металлоизделия привариваются к квадратным площадкам-оголовкам. Такое усиление поможет не только надежно связать наземную и подземную части фундамента, но и обеспечит равномерно распределение нагрузки от свайных опор на ленту. Полученная металлическая конструкция, по сути, будет являться ростверком, который связывается арматурой с армокаркасом внутри монолитной ленты.
Заливка монолитной ленты.
Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.
Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона – 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.
Гидроизоляция и утепление свайно-ленточного фундамента
Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.
Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.
Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.
fazenda.guru
Ленточно свайный фундамент технология — Всё о строительстве

Свайно ленточный фундамент и его особенности
Одним из популярных видов ленточных фундаментов при возведении дома из нетяжёлых стеновых стройматериалов является свайно-ленточный фундамент. Это уникальный компромисс между невысокой стоимостью, скоростью возведения и надёжностью основания строительной конструкции.
Такой вид фундамента представляет собой монолитную железобетонную мелкозаглубленную ленту, на которую опираются стены здания, равномерно её нагружая. Сцепление же с твёрдыми слоями грунта достигается через забитые сваи, проходящие ниже глубины промерзания.
Преимущества усиленной сваями ленты
Основные достоинства свайно-ленточного фундамента таковы:
Возможность возведения на участке с существенным уклоном
Подходит для слабых грунтов
Невысокая материалоёмкость конструкции
Умеренная технологичность — возможность выполнить все работы самостоятельно без применения тяжёлой спецтехники.
Недостатки немногочисленны, однако имеют место:
Обязательное выполнение проектных расчётов специалистами с учётом свойства грунта конкретной местности. Необходимо точно определить количество свай, их параметры, глубину и места их заложения
На таком фундаменте рекомендуется возводить стеновые конструкции из лёгких стройматериалов: пенобетон, полистиролбетон, ракушечник и им подобных. Особенно популярен в гражданском строительстве свайно-ленточный фундамент для дома из газобетона
Придётся забыть об устройстве подвального или цокольного помещения
Несмотря на перечисленные минусы, ленточный фундамент на сваях продолжает пользоваться высокой популярностью в нашей стране, поскольку в итоге застройщик получает надёжное основание для постройки за вполне приемлемую стоимость. Ещё один вид — столбчато-ленточный фундамент очень похож по параметрам, однако имеет ряд как конструкционных отличий, так и по назначению.
Виды свай и особенности их монтажа
Сваи для ленточного фундамента бывают металлическими винтовыми и буронабивными. Металлический образец представляет собой сортаментную трубу диаметром 57-133 мм с приваренными винтовыми лопастями. Для вечномёрзлых грунтов диаметр винта составляет300-400 мм, для пучинистых и обводнённых 500-850 мм. Перед монтажом такие сваи необходимо тщательно покрыть грунтовкой и краской, для обеспечения долговечности. Вкручивают их как при помощи спецтехники, так и самостоятельно, применив соответствующий рычаг. После достижения заданной глубины внутрь трубы заливают бетон.
Буронабивные сваи представляют собой более сложную конструкцию и выполняются прямо на стройплощадке. В месте установки согласно проекту при помощи бура устраивается скважина, на дно которой слоем в 30 см засыпается и трамбуется хорошо увлажнённый песок. Дальнейшие действия выполняются в следующей последовательности:
Установка опалубки. В скважину погружается труба из стали, пластика, асбоцемента. Можно своими руками свернуть трубу из рубероида, попутно выполнив гидроизоляцию.
Армирование. Внутрь полученной трубы вставляется армокаркас, который можно связать из прутов диаметром 10-14 мм при помощи стальной проволоки.
Заливка. После того, как бетон уложен слоем в 30-40 см, трубу приподнимают на 20 см, чтобы раствор растёкся по основанию скважины и образовал «подошву». Далее выполняют выравнивание сваи по уровню. Продолжают заливку после затвердения «подошвы».
Устройство ленты — секреты и тонкости
Сваи — готовы, траншея — вырыта, можно приступать к выполнению основной конструкции.
На дно траншеи сыпется песок слоем 20 см, после чего проливается водой и трамбуется. Сверху укладывается подкладочный рубероид марки РКП, далее можно приступить к устройству опалубки.
Для гурманов — щиты из струганной шпунтованной доски, а в бюджетном варианте подойдёт необрезной еловый горбыль, щиты из которого будут обмотаны упаковочной стрейч-плёнкой. С тонкостями монтажа опалубки придётся ознакомиться отдельно.
Внутрь опалубки закладывается армопояс, который связывается из арматуры диаметром 10 мм при помощи стальной вязальной проволоки.
Бетон, желательно марки 400, лучше всего заливать «единым ковшом», то есть за один день.
Укладка раствора выполняется слоями примерно в 40 см по периметру с обязательным уплотнением методом штыкования или виброплитой. По достижении заданной высоты ленты верхнюю грань выравнивают правилом и «железят». Эта нехитрая, но «секретная» операция заключается в посыпании свежей бетонной поверхности свежим цементом желательно марки 500 слоем 1-2 мм.
Затем всю ленту укрывают от атмосферных осадков — сильный ливень или град могут нарушить геометрию конструкции. Бетоны на основе цемента схватываются в течение 28 дней, причём для правильного набора показателей твёрдости и прочности схватываться он должен в условиях повышенной влажности. Если погода стоит жаркая и засушливая — во избежание растрескивания ленточный фундамент на сваях необходимо смачивать, например из шланга. В сельской местности, в старину, изготавливали маты из камыша и поливали их водой.
Свайно-ленточный фундамент своими руками
В отличие от ростверка на винтовых, буронабивных конструкциях, свайно-ленточный фундамент используется для тяжелых зданий с кирпичными, блочными стенами, может иметь подвальный/цокольный этаж. Высокий бюджет строительства в этом случае компенсируется снижением себестоимости квадратного метра жилища.
Технология ленты МЗЛФ по сваям
Чтобы изготовить свайно-ленточный фундамент для кирпичного коттеджа, необходимо выполнить земляные работы. Если в проект заложен цокольный эксплуатируемый уровень, техподполье, вырывается котлован. Для здания без подвала достаточно траншей под несущими стенами шириной 0,6 – 0,7 м. Рабочим должно быть удобно бурить/погружать сваи внутри подземной выработки, заливать бетон, укладывать арматуру.
По наружному периметру траншеи необходимо уложить дренажные трубы, диаметр которых равен 11 см. Заводить дрены под фундамент запрещено, если изготавливать дренаж позже, резко увеличится объем земляных работ. Глубина котлована/траншей составляет 40 – 70 см.
Монтаж свайного поля
На слабых грунтах (торфяник, плывун, пылеватый песок) ленты МЗЛФ излишне подвижны, обладают нестабильной геометрией, подвержены усадке. Сваи проходят указанные пласты насквозь, достигают несущего пласта, передавая нагрузки на скальные породы. Потому для сложных геологических условий свайно-ленточный фундамент является оптимальным методом.
Винтовые сваи
Перед изготовлением свайного поля производится пробное вкручивание, необходимое для выявления глубины пласта с достаточной несущей способностью. СВС погружаются в нескольких местах в пятне застройки, достижение несущего пласта укажет резко увеличившийся момент затяжки. При известной глубине можно приобрести СВС нужной длины.
Изготавливается свайно-ленточный фундамент по стандартной технологии:
два помощника вращают сваю ломами, рычагами
мастер поддерживает вертикальное положение ствола СВС
несущий пласт должен залегать ниже отметки промерзания
Для более качественного позиционирования, облегчения захода СВС в грунт перед монтажом в проектных отметках бурят лидер-лунки чуть меньшего диметра глубиной 0,5 м. В эти отверстия сваю легче установить, задать ей строго вертикальное положение.
Домашние умельцы разработали методику для механизации погружения бытовым инструментом. Дрель 1,5 – 2 кВт крепится на сваю через специальный гайковерт-редуктор с передаточным числом 1/60. После чего оператору остается контролировать вертикаль, вращает СВС электроинструмент.
По увеличению крутящего момента после прохождения глубины промерзания становится понятно, что лопасти достигли несущего пласта. На этом погружение заканчивается, сваи подрезаются на 2/3 высоты фундаментной ленты для связки с бетоном. В них прожигаются, просверливаются отверстия, в которые пропускаются прутки, позже связываемые с сетками армопояса.
Буронабивные сваи
Для МЗЛФ по сваям буронабивные конструкции являются лучшим методом, позволяющим получить монолитную пространственную конструкцию сложной геометрии.
Технология имеет вид:
пробное погружение СВС для геологических изысканий (позволяет вычислить глубину сваи)
бурение глухих отверстий в земле до уровня несущего горизонта по результатам предыдущего исследования (обязательно ниже промерзания почвы в регионе)
монтаж опалубки из полиэтиленовых, асбоцементных труб 20 – 30 см диаметра либо кусков рубероида
армирование внутри опалубки конструкцией из нескольких вертикальных прутков (12 – 16 мм), связанных круглыми, квадратными, треугольными перемычками (6 – 8 мм арматура)
Залить сваи можно сразу, оставив выпушенную наружу арматуру для связки с сетками ленты, или одновременно с МЗЛФ на следующем этапе. Во втором случае прочность будет выше, срок эксплуатации дольше.
Установка опалубки
Для сокращения объемов работ 70% индивидуальных застройщиков льют ленту в землю, добавляя опалубку лишь в цокольной части над уровнем земли. В этом случае отсутствует доступ к боковым стенкам фундамента для их гидроизоляции. Правильная технология подразумевает монтаж опалубки по всей высоте ленты с двух сторон. Это увеличивает объем земляных работ, расход пиломатериала для щитов опалубки, зато окупается высоким эксплуатационным ресурсом фундамента.
Перед установкой опалубки необходимо выполнить действия:
уложить дрены – гофра или гладкие трубы в двойном геотекстиле со щелевой, дырчатой перфорацией, проходят за периметром ленты с наружной стороны на уровне ее подошвы, засыпаются щебнем вровень с подушкой, создаваемой в дальнейшем
изготовить подушку – последовательное уплотнение виброплитой каждых 10 см песка (дважды), щебня (дважды)
залить стяжку – обеспечит целостность гидроизоляционного ковра, который неизбежно порвет щебенка
гидроизолировать подошву МЗЛФ – 2 – 3 слоя рулонной изоляции Бикрост или любого аналога на стекловолокне со склеиванием стыков мастикой
Гидроизоляция не обрывается под подошвой, выпускается на стенки траншеи на всю высоту ленты, чтобы слой по всей бетонной конструкции был непрерывным.
Армирование
При сооружении армопоясов нужно учесть, что лента работает в земле на сжатие, изгиб, кручение, растяжение в зависимости от сезона. Поэтому необходимо два пояса в нижней, верхней части. Технология имеет вид:
изготовление карт – сетки из арматуры либо продольные прутки, соединенные горизонтальными перемычками (шаг 30 см в углах, сопряжениях стен, 60 см на прямых участках)
укладка нижнего пояса – сетки опираются на бетонные бобышки сечением 10 х 10 см, высотой 15 мм, запрещено укладывать их на гидроизоляцию, щебень, куски арматуры
монтаж верхнего пояса – к нижней сетке привязываются вертикальные перемычки либо хомуты, верхняя карта укладывается на них, металлические элементы должны быть погружены в бетона 15 мм минимум после заливки
Продольные прутья имеют сечение 12 – 16 мм, перемычки, хомуты изготавливаются из арматуры 6 – 8 мм. Вместо сварки рекомендуется вязальная проволока либо полимерные хомуты. Прутки не должны иметь ржавчины, очищаются от грязи. Армопояса ленты связываются проволокой с арматурой свай с перехлестом 30 – 60 см в двух местах.
Бетонирование
При заполнении бетоном опалубки необходимо учесть требования нормативов СП (бывшие СНиП в улучшенной редакции):
запрещен сброс бетона с высоты больше 0,5 – 1 м
заливка должна производиться с перестановкой миксера, при транспортировке смеси лопатами внутри опалубке бетон теряет свойства
рекомендуется наполнение опалубки за один прием с перерывом подачи смеси не больше 2 часов
если заливка в один день невозможна, используются вертикальные перемычки без разрезания арматуры (обычно сетка Рабица с мелкой ячейкой)
Уплотнение глубинными вибраторами или ручным способом (кусками арматуры) является обязательным условием. Перед перестановкой наконечника вибратора в другое место (через 40 см в одну сторону по кольцу) должен прекратиться выход пузырьков, образоваться цементное молочко, крыться щебень.
Летом бетон укрывают пленками от дождя, зимой от замерзания. От чрезмерного обезвоживания поверхность укрывается песком, опилками, мешковиной, поливается лейкой. В холодную погоды внутри опалубки размещают греющий кабель, остающийся вмурованным в ленту по окончании работ. Распалубка для гидроизоляции возможна на 7 – 5 сутки, кладка, монтаж сруба через 2 недели минимум.
Гидроизоляция
Любая бетонная конструкция здания, заглубленная в землю либо имеющая с ней контакт, неизбежно подвергается коррозии. Даже при отсутствии ливневых, паводковых стоков в почве присутствует влага, проникающая при обратном давлении в поры фундамента. Дренаж способен защитить подошву основания, но бесполезен для защиты верхнего уровня.
Гидроизоляция решает проблему, изготавливается несколькими способами:
праймеры – пенетрирующие составы вступают в химическую реакцию (осмос) с цементом, изменяют структуру бетона по всей толщине ленты, это самый дорогостоящий способ
оклеивание – рулонные материалы приклеиваются к бетону в несколько слоев, нахлест герметизируется мастикой
окрашивание – специальные краски на битумной, эпоксидной основе
обмазывание – мастики, пропитки аналогичного состава
Для оклеивания ленточного фундамента следует выбирать рулоны на основе полиэфира, стекловолокна с двусторонней битумной пропиткой (например, Линокром, Бикрост, Техноэласт). Основным условием для любой технологии является непрерывность покрытия. Поэтому рулонные материалы укладываются под подошву ленты, приклеиваются после заливки бетона на наружные, внутренние поверхности, загибаются на верхнюю грань.
Похожие статьи:
Навигация по записям
Устройство свайно-ленточного фундамента
Одной из разновидностей монолитных оснований для построек является свайно-ленточный фундамент. Он применяется при строительстве сооружений на почвах со слабыми несущими показателями и соединяет в себе плюсы и минусы двух видов: мелкозаглубленного ленточного фундамента и свайного.
Итоговая конструкция получается прочной, надежной и способной выдержать механические нагрузки от возведенного на ней сооружения. Построить его можно и самостоятельно, соблюдая технологию работ и используя простейшее оборудование, что значительно снизит денежные затраты.
Свайно-ленточный фундамент: конструкция, сфера применения
Ленту на сваях кладут мелкозаглубленную
Ленточный фундамент на сваях – это конструкция, состоящая из мелкозаглублённого монолитного основания, опирающегося на вбитые в землю сваи. Их заглубляют ниже, чем на глубину промерзания почв по данной местности. Часто опорой им служат твердые породы. Перепады высот рельефа, рыхлые почвы – не являются преградой строительству.
Верх такого основания — ростверковый фундамент, передающий большую часть нагрузки, создаваемой сооружением, на сваи, а меньшую ее долю – на грунт. На него опираются наружные стены, перегородки. Он отличается от обычного ленточного по высоте, глубине залегания. Фундаментная лента создается способом залива бетоном.
Арматурой выполняется дополнительное усиление свай и монолитного блока.
Буронабивные сваи заливают раствором
По виду взаимодействия с грунтом установленные опоры подразделяются на сваи-стойки и висячие. Первые упираются в нижележащие твердые породы. Вторые удерживает сила трения, возникающая между их корпусом и почвой.
Для устройства фундамента применяются сваи таких разновидностей:
буронабивные, формирование которых происходит непосредственно во время проведения строительных работ путем заливания пробуренных скважин бетонным раствором;
забивные – представляют собой готовые заостренные стержни, для использования которых требуется применение спецтехники;
винтовые – металлические трубы с литым либо приваренным наконечником.
Буронабивные сваи подойдут для загородных коттеджей
Буронабивные опоры характеризуются наибольшей прочностью, потому что образуют единую конструкцию с ростверком.
Такое комбинированное основание служит для возведения следующих построек:
коттеджей;
малоэтажных домиков;
зданий, имеющих полуподвальные комнаты.
На свайном фундаменте с ростверком строительство выполняется нетяжелыми материалами:
деревом;
пеноблоком;
газобетоном;
керамическими блоками;
разнообразными каркасными панелями.
Винтовые сваи можно закрутить своим руками
Можно создать винтовой фундамент своими руками и из буронабивных свай.
Процесс можно осуществить, используя лишь ручные инструменты.
Это объясняет популярность этих видов опор в индивидуальном строительстве.
Данное комбинированное основание строится быстрее простого ленточного, меньше его по затратам приблизительно на 30%. При этом не требуется выкапывать глубокие траншеи и применять сложную технику, но перед началом строительства в любом случае требуется производить расчеты.
Достоинства и недостатки комбинированного основания
Комбинированные основания соединяют в себе достоинства и недостатки обоих типов
Достоинства ленточно-свайного фундамента, как и его недостатки, определяются тем, что данный вид соединяет в себе особенности монолитных оснований ленточного и свайного типов.
Основным индикатором для использования является то, что после дождей влага остается на поверхности, либо в верхней части грунта.
Таблица – Положительные и отрицательные свойства комбинированного фундамента ленточно-свайного типа
Фундамент имеет широкий спектр преимуществ на пучинистых, неустойчивых, рыхлых почвах, перекрывающий все недостатки. Хорошо подходит для возведения газобетонных облегченных построек.
Предварительный расчет и необходимые материалы
Строительство свайно-ленточного типа фундамента рекомендуется начинать с проведения предварительных расчетов. Зачем их делать? А затем, чтобы избежать проблем после возведения постройки.
По ходу их выполнения требуется определить необходимое число свай, их диаметр, глубину заложения и ширину монолитной ленты основания, способствующую равномерному распределению нагрузки.
Проведение вычислений предпочтительно доверить специалистам, имеющим соответствующий опыт работ. От правильности расчетов напрямую зависит срок эксплуатации возводимого сооружения.
В подсчетах учитываются:
нагрузка на сооружение, создаваемая ветром;
этажность, габариты будущего здания;
характеристики применяемых в строительстве материалов;
геологические характеристики почвы. Подробнее о возведеннии данного фундамента, смотрите в этом видео:
Перед тем, как сделать ленточный фундамент для дома из газобетона или другого легкого материала, требуется запастись инструментом и материалами, указанными в таблице.
Все требуемые расчеты можно выполнить и самостоятельно, используя приблизительные методики. Они приводятся в специальной литературе.
Инструкция по самостоятельному возведению фундамента
Для выполнения ленточной части фундамента необходимо смонтировать опалубку
Чтобы сделать свайно-ленточный фундамент своими руками, потребуется пошаговая инструкция. Все работы выполняются в указанном в ней порядке последовательно друг за другом.
Применяемая для создания из буронабивных свай фундамента технология состоит из таких этапов:
выполнение предварительных расчетов;
подготовка участка под застройку: уборка мусора, снятие травянистого слоя и выравнивание (по возможности)
проведение разметки под стены и перегородки;
выкапывание под фундаментную ленту траншеи по линиям отметки, глубиной не более 0,5 м и создание на ее дне песчаного либо гравийного слоя;
бурение скважин под сваи делается на глубину, большую отметки промерзания (на 0,5 м) с шагом 1-2 м, а диаметром на 15 см большим свайного;
в них засыпается песчаная подушка (15-20 см), после чего она утрамбовывается;
устанавливаются трубы (металлические или асбестоцементные), заливается бетон;
пока он не схватился – опоры выравнивают по уровню;
после застывания устанавливают каркас из арматуры, доходящий по высоте до верха бетонного фундамента;
с помощью саморезов и гвоздей собирают герметичную деревянную опалубку;
вся конструкция заливается бетоном, утрамбовывается, верх фундамента выравнивается;
определенное время ожидают застывания бетонного раствора;
после чего грунтуют поверхность, делают гидроизоляцию, утепление основания. Подробнее о расчетах смотрите в этом видео:
Арматура для свай вяжется отдельно
Армирование выполняется металлическими прутками 8-16 мм в поперечнике, укладываемыми сеткой по 3-м направлениям. Точки пересечения увязываются вязальной проволокой.
Выступающие элементы опалубки должны быть обращены наружу.
Углы ее скрепляются при помощи брусков. Вся конструкция укрепляется подкосами и стяжкой.
Раствор замешивается в пропорции: 1 доля цемента (500 марки) на 5 частей песка с добавлением пластификатора.
Сооружение от воздействия осадков накрывают полиэтиленовой пленкой. Время высыхания бетона зависит от климатических условий местности и варьируется в широком диапазоне. Если температура воздуха высокая, следует избегать пересыхания бетона путем периодического увлажнения его водой.
Свайный фундамент для дома из газобетона (дерева, каркасных конструкций) можно создать самостоятельно, следуя изложенной технологии, что сэкономит деньги и поспособствует приобретению нового опыта.
Рабочие нюансы
Вместо песчаной подушки можно использовать мелкий гравий
Возводя свайный фундамент своими руками по пошаговой инструкции, приведенной выше, следует учитывать определенные нюансы. Их соблюдение помогает избегать мелких, а иногда и крупных проблем. Они повышают качество конечного сооружения. Вот основные рекомендации:
вместо песка в качестве подушки можно использовать мелкий гравий;
опалубка снаружи смазывается битумом, на который наклеивается рубероид;
сама железобетонная лента делается шириной от 30 до 40 см, высотой – до 0,7 м в зависимости от расчетной нагрузки;
для соединения прутьев каркаса лучше использовать сварку;
когда опалубка установлена от земли, тогда целесообразно создать слой подсыпки из песка, убираемый через 10 дней;
в жару бетонное основание увлажняют первую неделю.
Несоблюдение технологии может привести к ряду негативных последствий. Они способствуют значительному сокращению срока службы здания и даже к внезапному растрескиванию его стен.
Свайно-ленточный (ростверковый) фундамент для дома – это вариант, применяемый на пучинистых грунтах, неустойчивых к воздействию нагрузок со стороны построек. Подробнее о нюансах возведения ленты на сваях смотрите в этом видео:
Правильное проведение строительных работ – гарантия того, что основа получится устойчивой и прослужит долгое время. Хорошо подходит такой фундамент под дом из газобетона и других легких материалов. Возможность возведения основания своими руками и отсутствие требований к рельефу рабочей площадки делают данный вид основания незаменимым в ряде случаев.
Устройство свайного фундамента своими руками
Устройство ленточного фундамента
Сравнительный анализ свайного и ленточного фундаментов
Устройство мелкозаглубленного ленточного фундамента
Ленточно-столбчатый фундамент своими руками
Источники: http://remontami.ru/svajno-lentochnyj-fundament/, http://fundamentdomov.ru/svajno-lentochnyj-fundament/, http://kakfundament.ru/lentochnyj/svajno-lentochnyj-fundament
blogforbuilder.ru
