Фундамент сваи или ленточный: Какой фундамент лучше ленточный или свайно винтовой

Ленточный фундамент vs винтовые сваи: seller — LiveJournal

В своей работе часто сталкиваюсь с тем, что люди хотят строить дом так, как делал отец/дед/родственник в деревне в прошлом веке. А ведь технологии быстро развиваются.
Одним из таких анахронизмов является вера в то, что «на века» надо делать ленточный фундамент. А винтовые сваи людей пугают. У них заявленный срок службы 50 лет всего. А как же «на века»?

Давайте рассмотрим пристальнее то, как эти технологии выглядят в реальной жизни, а не в фантазиях.

Я хочу сравнить винтовые сваи с ленточным фундаментом. Именно его у нас чаще всего просят посчитать клиенты в проектах домов из дерева. Причем, под ленточным фундаментом я подразумеваю вариант без свай. Люди уверены, что сваи излишество. Мол, без них деды делали дома.

Сравнивать я буду фундаменты под дома из дерева. Дело в том, что в каменных домах нагрузки выше и там несколько другая экономика. Там винтовые сваи могут стоить значительно дороже, чем ростверк на бурозаливных сваях.

Срок службы
Я вам хочу показать, что бывает с ленточным фундаментом через 100..150 лет. Есть под Уфой деревня Локотки. Она была основана в середине 19 века (пруф). Это здание пока еще стоит, готовое под снос, по адресу Локотки, ул.Локотковская, дом 21. Если предположить, что это здание родственник деревни, то ему не более 150 лет. Раньше этого поселения не существовало.

Фотография 2. Фундамент полностью распался. Да и дом тоже не совсем в тонусе. Дерево сильно деформировалось и раскрошилось.

Можно, конечно, говорить о том, что фундамент делали плохо. Можно говорить о том, что за домом плохо ухаживали.
А вы уверены, гастарбайтеры с соседнего участка зальют вам фундамент лучше, чем тот, что показан на фотографиях? А вы уверены, что у вас и ваших детей будет время ухаживать за домом?
Даже если винтовые сваи простоят 50 лет, дом к тому времени может устареть. Точно так же сейчас устарели старенькие небольшие деревенские дома с печкой. Жить в них можно, но мы хотим туалет и ванную в доме, горячую воду и теплые полы.

О сроках службы в цифрах.
Ленточный фундамент от 50 до 150 лет (в зависимости от материала, качества работ, природных катаклизмов).
Винтовые сваи от 50 до 100 лет (разные производители указывают разные сроки службы).

Для чего вообще нужна лента из камня в основании дома
ответ 1 (правильный): Для укладки стены
Я часто спрашиваю у клиентов, которые хотят строить на ленте дом из бруса/двойного бруса/каркаса о том, зачем вам лента. Я понимаю его необходимость, когда дом сложен из блоков (кирпич/керамзит и т.д.). Блоки надо на что-то укладывать и в этом случае лента выполняет функцию основания под кладку. А зачем это в доме, где стены опираются на толстый обвязочный брус?

Фотография 3. На фотографии «фундамент» на винтовых сваях. Основанием стен будет обвязочный брус, закрепленный на оголовках свай.

ответ 2: Чтобы полы не промерзали
Говорят, что лента нужна, чтобы в доме был теплый пол. Это мнение идет от того, что в старых домах делали пол из доски без утеплителя. Да, все верно, без ленты (которую надо будет утеплить по периметру в таком случае) этот тип пола будет промерзать зимой. Но, современных домах под досками пола находится утеплитель. Морозный воздух может гулять под таким домом, а внутри будут теплые полы.

Фотография 4. На фотографии дом из двойного бруса на винтовых сваях. Пространство между домом и землей позже будет закрыто декоративным материалом. Но, дом уже годен к заселению. Полы в нем теплые даже в мороз.

ответ 3: Чтобы под полом был погреб
Хочу успокоить любителей подпола и погреба — можно делать люк в полу (например, который будет выниматься за две ручки) и под ним можно организовать погреб.
Если вас смущает тот факт, что для спуска в погреб надо будет преодолеть полосу холодного воздуха, тогда утеплите переходный тамбур от люка до крышки погреба! Листами утеплителя и монтажной пеной запросто решается проблема.

Сроки строительства
Под винтовые сваи можно не выравнивать участок. Их можно завернуть зимой. Они не требуют выдерживания до начала нагрузки их весом дома — они готовы к нагрузке сразу же.
Знаете сколько надо времени, чтобы изготовить фундамент на винтовых сваях? 1…2 дня в любое время года!
Для изготовления же фундамента в виде ленты из камня, надо подготовить площадку, вынуть грунт, собрать опалубку, обвязать арматуру, залить бетон. На этот этап может уйти от недели до месяца. В зависимости от того, в какое время года и кто чем делал работу. Можно копать руками, а можно и технику пригнать.
Но, после заливки и отвердения фундамента, его нельзя использовать сразу! Он должен отстоятся от месяца до полугода. Итого, мы получаем сроки изготовления ленточного фундамента — 1..7 месяцев.

Цена
Если мы говорим о доме из дерева (каркас, брус, оцилиндровка, двойной брус и т.д.), то цена на фундамент под такой дом из ленты будет сопоставима со стоимостью основания на винтовых сваях.

Из чего складывается цена основания?
Ленточный фундамент — земляные работы, изготовление песчаной подушки, бетонная подготовка, сборка опалубки, создание каркаса из арматуры, заливка бетона, стоимость материалов (бетон, арматура, гидроизоляция, песок). С учетом того, что фундамент делается долго, его стоимость будет в значительной мере состоять из зарплаты рабочих.

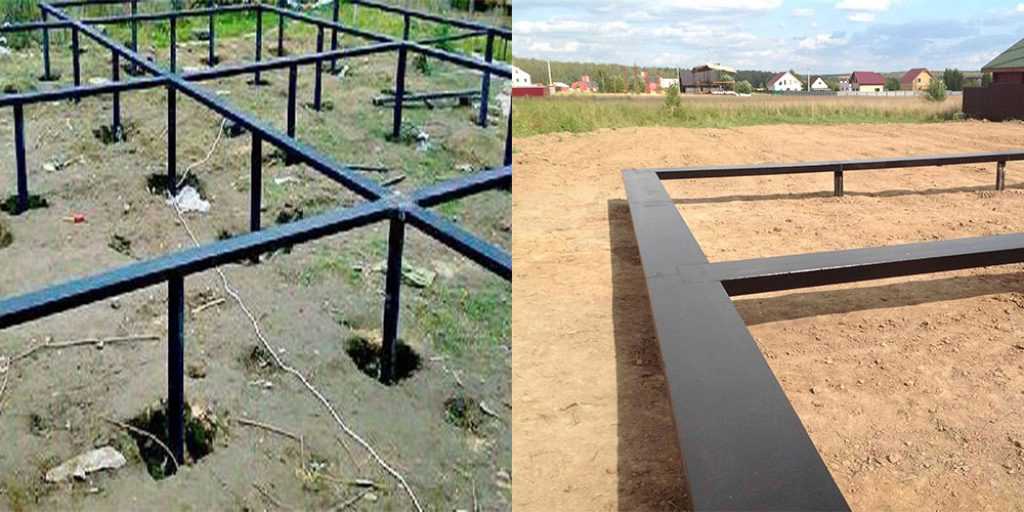

Винтовые сваи — стоимость свай, изготовление оголовков, работа по закручиванию свай (обычно специальным автомобилем, но можно завернуть и вручную).

Если посмотреть на составляющие цены, то видим такую картину — или мы платим много рабочим и делаем дом из дешового материала или используем современные технологии и мало платим работягам.
У вас какая цель, обеспечить строителей работой или дом надежный построить?

Фотография 5. Каркасный дом в д.Волково под Уфой. Основание — винтовые сваи.

Стоимость стройки
Винтовые сваи можно устанавливать круглый год. Это позволяет строить дом не летом, когда ажиотаж и «конские» цены на строительные материалы, а зимой. Я затрудняюсь оценить экономию в цифрах, это довольно индивидуально. Но очевидно, что речь идет о значительных суммах. Дело в том, что летом вырастают цены на строительные материалы и работы. А зимой, напротив, застройщики и продавцы зачастую дают скидки

Фотография 6. Винтовые сваи, установленные в зимнее время.

Ремонт фундамента
Часто озвучиваемое опасение клиентов про винтовые сваи звучит так — «А вдруг сваи будут некачественные и дом упадет?»
Если коротко, то ответ про сваи такой — когда начнут рассыпаться, замените их на новые. А на что вы замените ушедший в землю и рассыпающийся фундамент в виде ленты?

А вы знаете, что делать, если у вас рассыпался фундамент (или есть проблемы со сваями), а дом еще огого? Знайте — фундамент можно отремонтировать! Причем, предложат отремонтировать его с помощью винтовых свай. Выходит, что вашу каменную кладку, если что, заменят на такие же винтовые сваи, от которых вы когда то отказались.

Кстати, не все знают, что в винтовые сваи после закручивания заливают бетон. Он там нужен для того, чтобы свая не ржавела изнутри. По этой причине, опасения про то, что свая моментально разрушится при проржавлении необоснованно. Это же металл и камень вместе. Почему они будут работать хуже, чем такая же комбинация материалов в бурозаливной свае? Камень хорошо работает на сжатие. Металл выдержит нагрузку на растяжение. Они прекрасно дополняют друг друга.

Демонтаж старого фундамента
Вы снесли дом и хотите построить новый? Или вы купили участок, на котором есть старый дом?
Чтобы снести ленту, надо ее разломать физически и вывезти мусор с участка. А это стоит весьма приличных денег. Если кто думает, что можно разломать фундамент молотком или ломом, то вы попробуйте постучать по реальному фундаменту. Это не так просто.
Что же с винтовыми сваями? Их можно просто выкрутить или обрезать у земли. Мало того, их можно использовать повторно!

Проваливание фундамента в землю
Не секрет, что дома постепенно уходят под землю. Уходит фундамент, утаскивая за собой и весь дом. Иногда, это происходит незапланированно быстро! После подмыва почвы во время наводнений, например.
А винты в грунте? А им все равно! Они находятся на такой глубине, что их это не касается. Здание на винтовых сваях в землю не проваливается совсем.

Вспучивание
Винтовые сваи закручиваются в землю глубже, чем промерзает грунт. В результате, на них не оказывает влияния вспучивание, которое образуется в результате замерзания воды в почве. Земля может подниматься вдоль свай, но дом останется на месте.

Я хочу поделиться этой информацией и сделать ваш выбор более осознанным. Надеюсь, что пригожусь и сэкономлю ваши деньги.

Часть фотографий делали сотрудники «Центра Малоэтажного Строительства» г.Уфа на объектах, сроящихся компанией. Взял из архивов.

Свайно-ленточный фундамент своими руками: заливка бетоном

Содержание:

1. В каких случаях требуется свайно-ленточный фундамент
2. Разновидности свайно-ленточного фундамента
3. Подготовительный этап
4. Алгоритм работ по обустройству свайно-ленточного фундамента

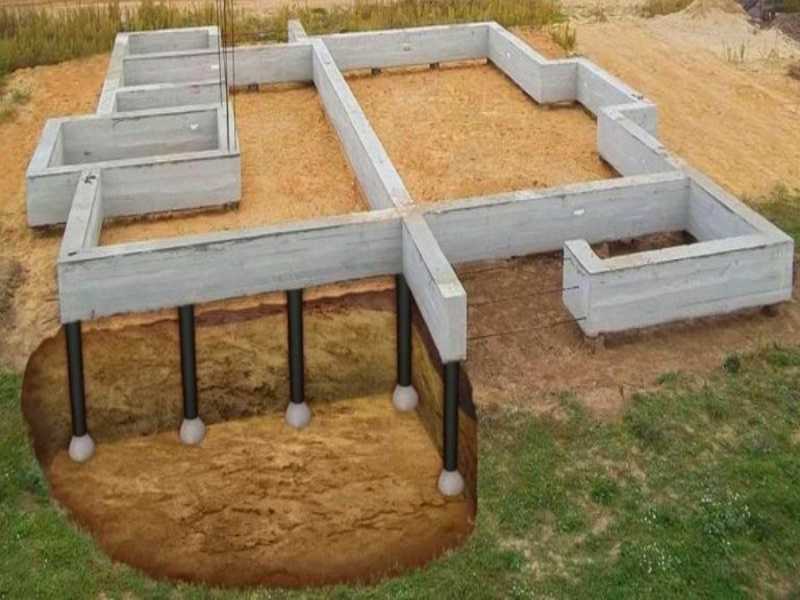

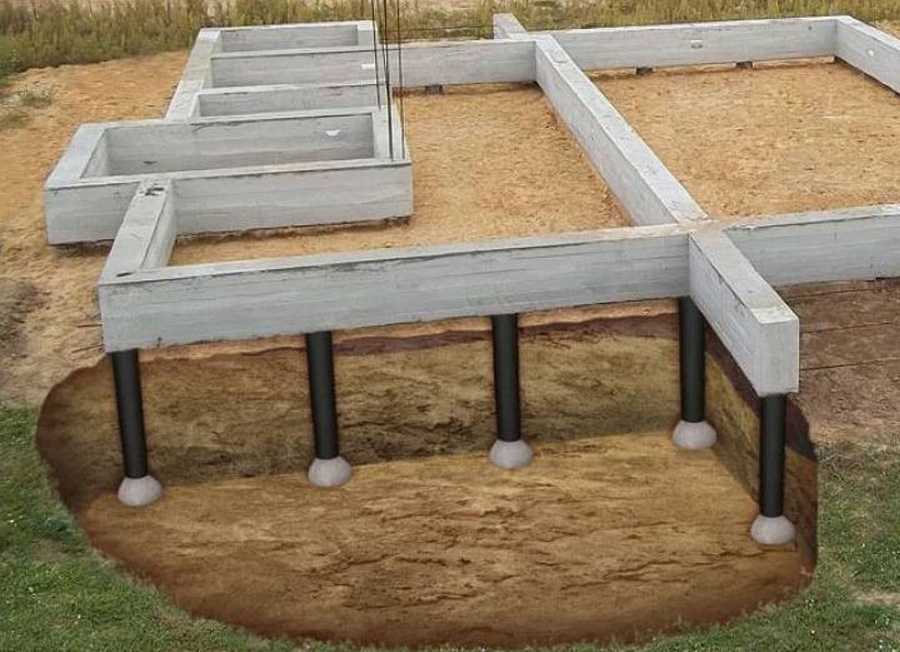

В случае если строительство дома приходится вести на слабых или пучинистых грунтах, на которых фундаменты классического типа не обеспечивают должной надёжности, может быть осуществлена замена ленточного фундамента на винтовые сваи. Но это решение не всегда является оптимальным, так как существенно снижает допустимый вес строения, которое можно будет на нём возвести.

Оптимальным вариантом для достижения требуемых результатов является выбор комплексного фундамента. Чаще всего решают соединить ленточный фундамент и свайный. Подобный шаг позволяет максимально полно совместить преимущества каждого из этих решений.

В каких случаях требуется свайно-ленточный фундамент

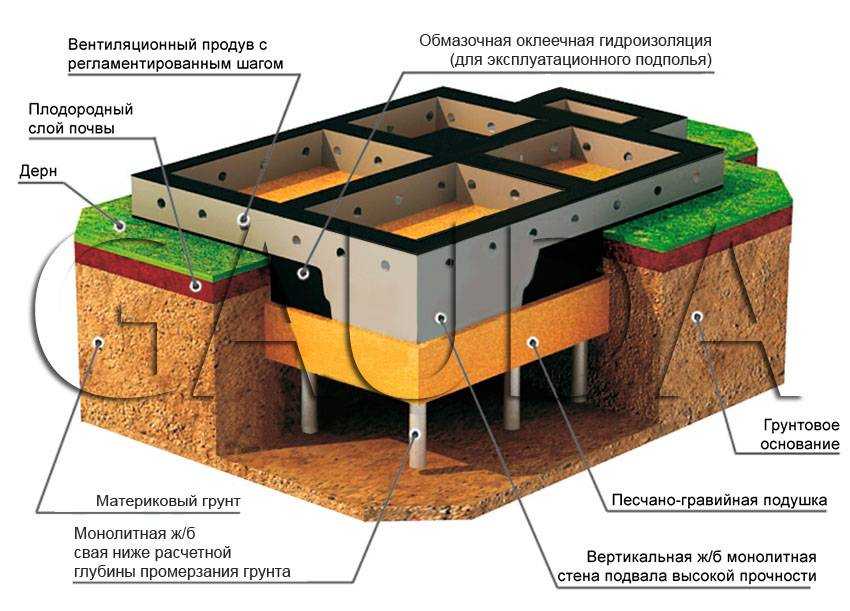

Нагрузка от здания равномерно распределяется по монолитному ростверку (ленте), представляющей собой классический ленточный мелкозаглубленный фундамент. Её меньшая часть передаётся на верхние слои грунта, а большая, на сваи, заглубленные ниже уровня промерзания, и опирающиеся на твёрдые грунты. Последние обеспечивают требуемую прочность конструкции во время сезонных подвижек грунтов.

Основаниями для принятие решения о строительстве фундамента подобного типа являются:

• Слабые верхние слои грунта (со значительным содержанием торфяных примесей, перегноя, песка или глины). В случае наличия значительного количества подпочвенных вод подобное основание становится плывуном. Требуется перенос нагрузки на более прочные и плотные слои грунта, расположенные на большей глубине.
• Грунты на месте строительства имеют повышенную плотность. В этом случае использование комбинированного фундамента обеспечивает существенное снижение объёмов земляных работ и общую себестоимость их выполнения.
• Строительство на участках с существенным перепадом высоты.

Разновидности свайно-ленточного фундамента

Ответ на вопрос, как правильно сделать свайно-ленточный фундамент, зависит от способа монтажа опор и их типа.

При возведении могут использоваться:

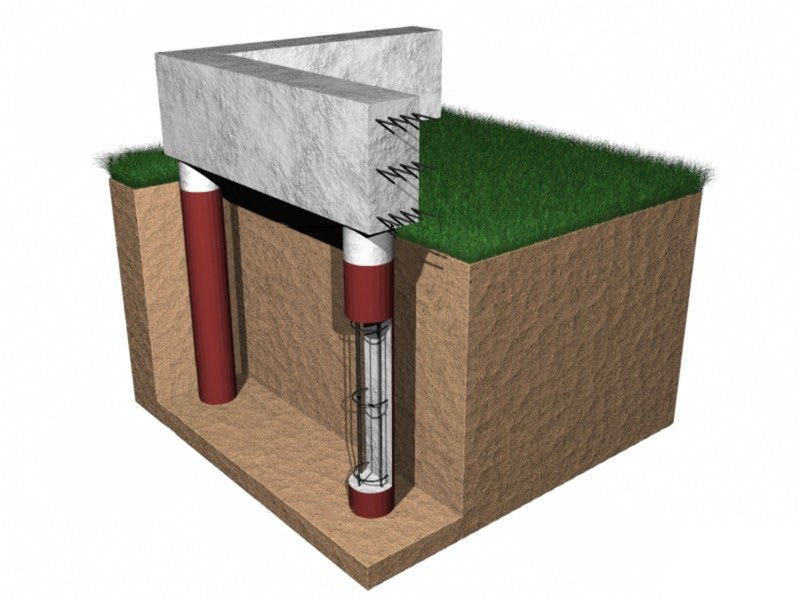

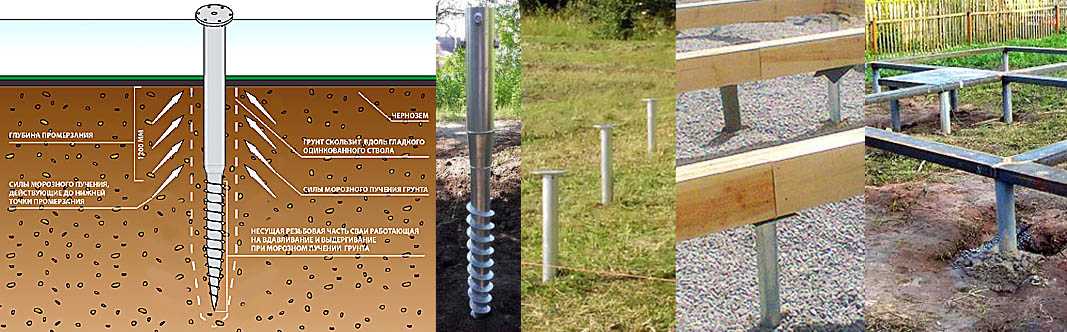

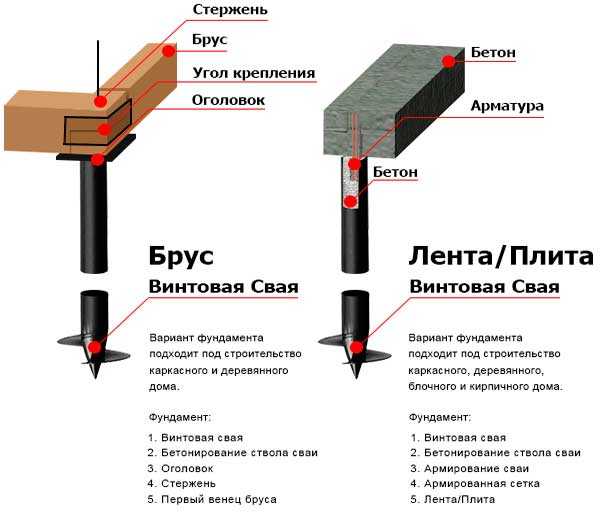

• Винтовые сваи. Эти изделия представляют собой металлические трубы, один конец которых заострён и (для некоторых моделей) снабжён лопастями, облегчающим их ввинчивание в грунт. Последнее может осуществляться как в ручном режиме (до 1500 мм), так и с использованием специальной техники (глубже 1500 мм).

Основными достоинствами этого решения являются возможность круглогодичного выполнения данных работ и отсутствие необходимости в предварительной подготовке строительной площадки.

Внутрь металлического корпуса сваи заливается бетон.

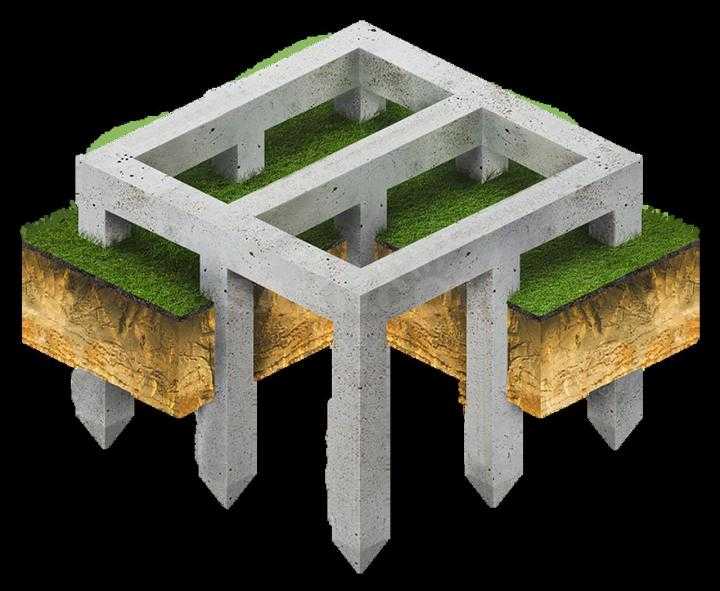

• Забивные сваи. Используются достаточно редко, так как для их заглубления требуется специальная тяжёлая техника.

В процессе работы создаются вибрационные нагрузки на грунт, оказывающие разрушительное воздействие на основания иных объектов, располагающихся в радиусе ≤ 30 м от места установки.

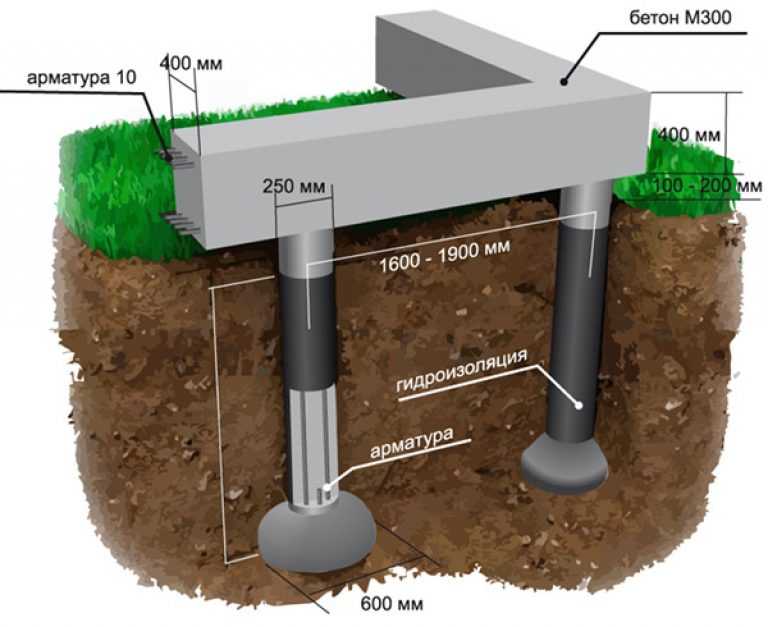

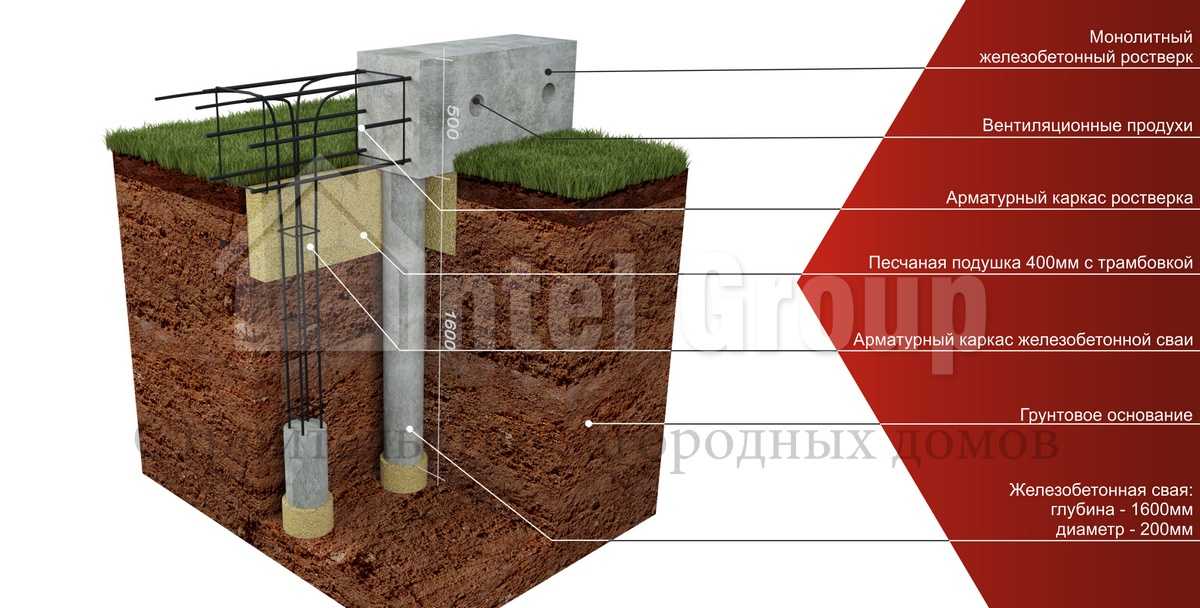

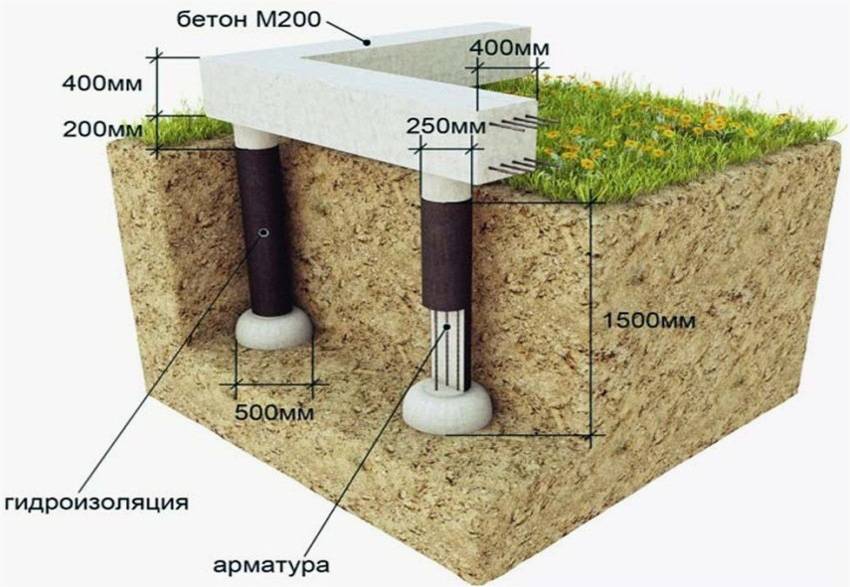

• Буронабивные сваи. Их выполняют параллельно с выемкой грунта и обустройством ленточного фундамента. Вопрос, как залить сваи под фундамент, подробно рассмотрен ниже.

На размеченном основании под фундамент выполняются скважины необходимой глубины (вручную, либо с привлечением специальной техники), которые армируются и заливаются бетоном. Сваи привязываются к будущему ростверку (ленточному монолитному фундаменту).

Альтернативное решение — предварительная установка в пробуренные скважины асбоцементных труб, с их последующим армированием и заливкой.

Подготовительный этап

Ленточный фундамент на винтовых сваях своими руками изготовить не так сложно. Достаточно строго выполнять требования действующих СП и ГОСТ.

Перед началом практических работ на участке выполняется расчётная часть, включающая:

Разработка схемы фундамента:

• Подбор типа свай, их количества и диаметра;
• Определение способов выполнения армирования и гидроизоляции свай;
• Решение о варианте заполнения внутренних полостей изделий;
• Далее следует рассчитать необходимый ассортимент и потребное количество материалов;
• Требуемое оборудование.

Далее принимается решение о варианте бетонного ростверка (ленточного фундамента). В зависимости от глубины залегания грунтовых вод его можно изготовить мелкозаглубленным, либо висячим.

Необходимая глубина заложения свай определяется уровнем промерзания, с добавлением 500 мм на обустройство подушки.

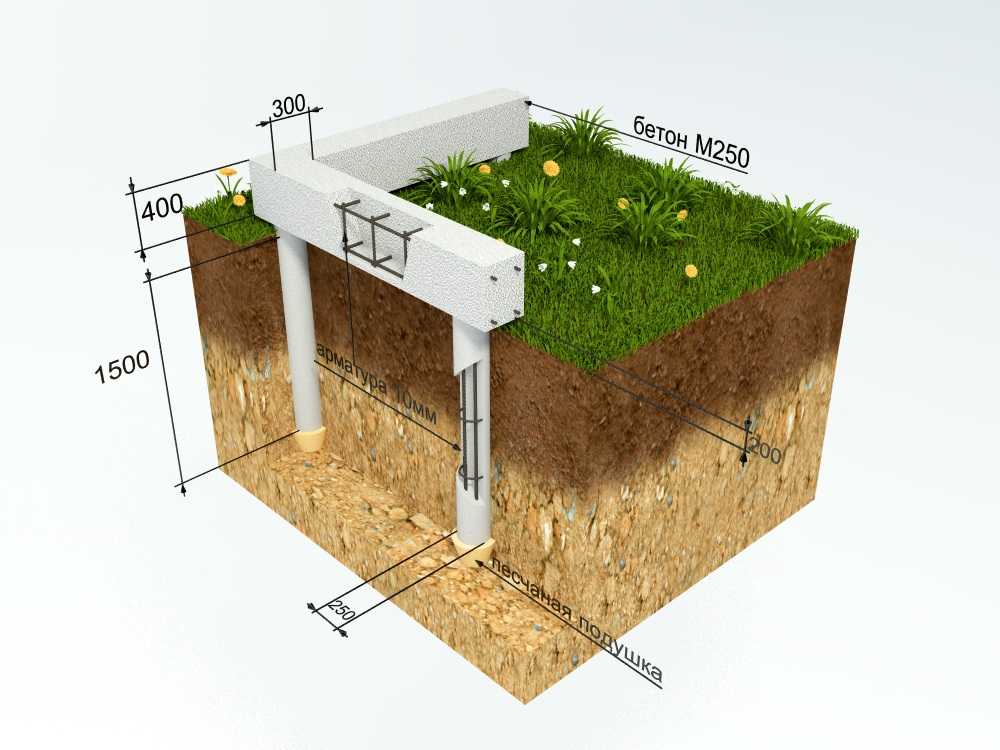

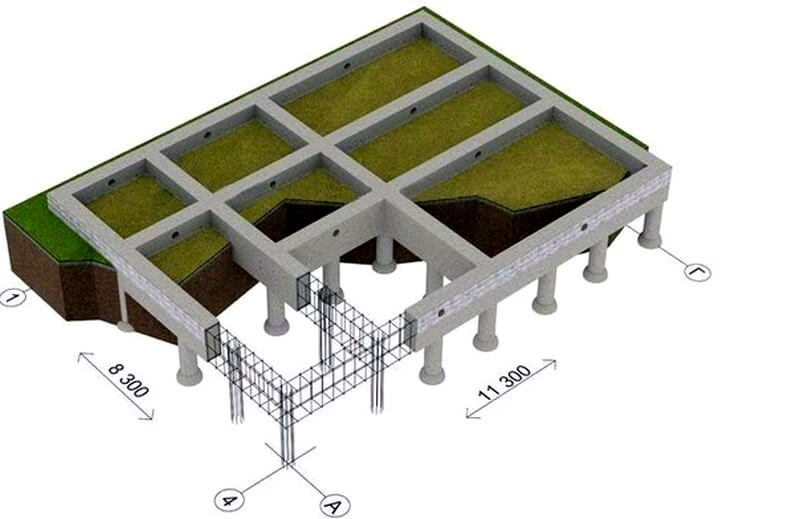

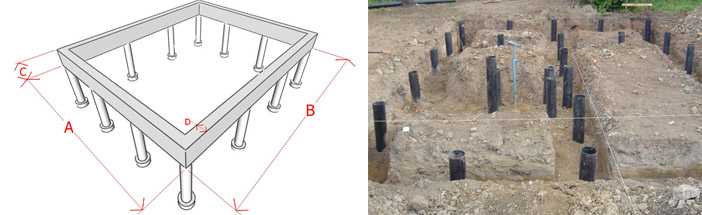

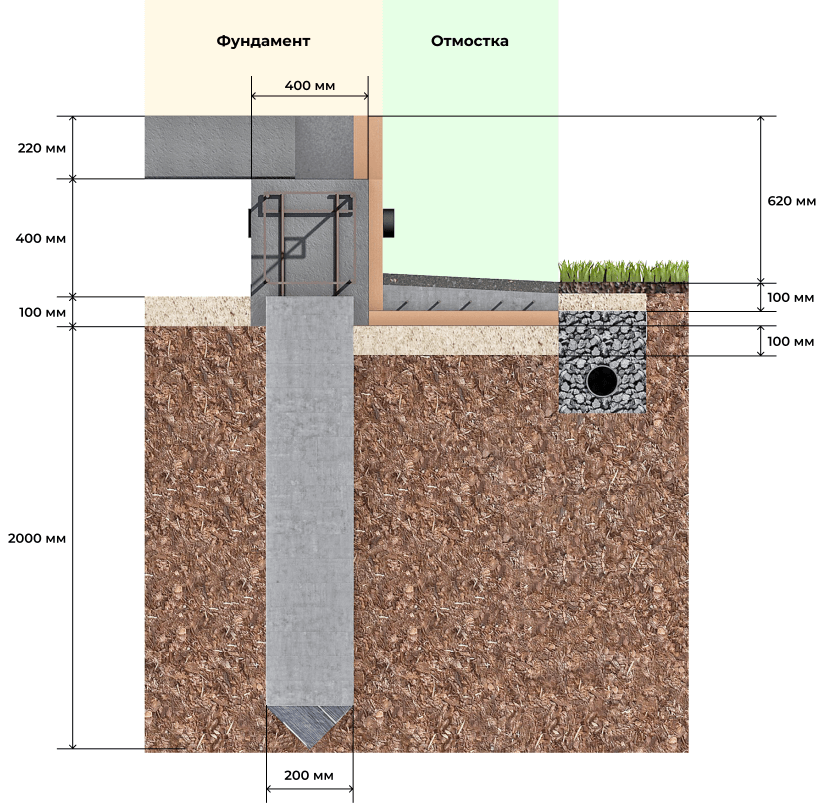

При вычерчивании схемы будущего свайно-ленточного фундамента необходимо руководствоваться требованием о размещении опор во всех углах будущего строения и в местах стыков стен, являющихся несущими. Шаг между сваями задаётся материалом стен:

• ~ 1м, если стены кладутся из бетонных (газобетон, пенобетон) либо шлакоблоков (иных блоков аналогичной массы).
• 2м, если стены поставлены из бревна, бруса либо возведены по каркасной технологии.

Рекомендованными d_min являются: 108 мм – если используются винтовые сваи, а возводимое здание имеет один этаж; 150 мм – если выполняются буронабивные сваи или используются асбоцементные трубы.

Обращаем внимание на то, что дополнительные сваи и ленточный фундамент необходимо размещать также:

• под местами будущей кладки каминов, печей или отопительных котлов напольного исполнения;
• на домовые пристройки;
• на террасы и веранды.

Алгоритм работ по обустройству свайно-ленточного фундамента

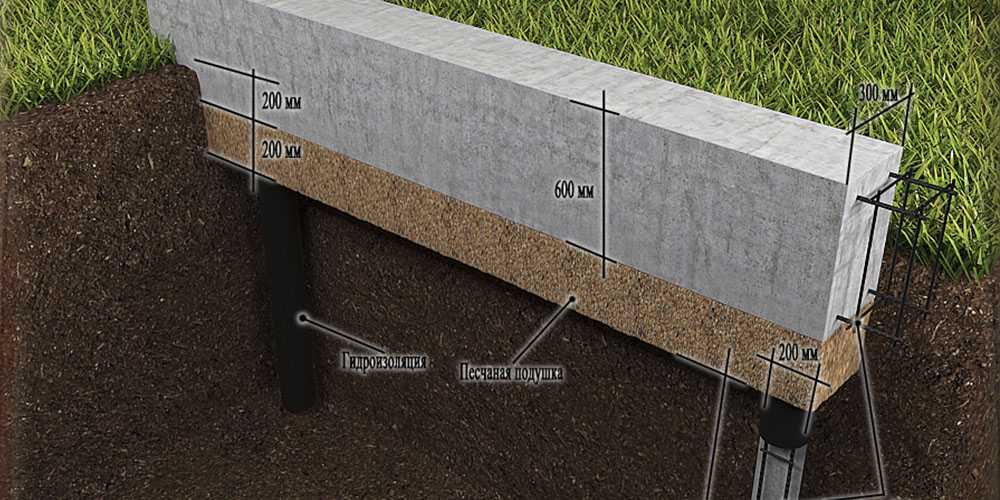

1. На участке проводится разметка фундамента (положение ростверка, места установки свай).


2. Осуществляется рытьё траншеи под ленточный фундамент (котлована, если планируется обустройство подвала).

В первом случае рекомендованная глубина – 300 мм (с прибавлением высоты на обустройство подушки). Ширина должна обеспечивать установку опалубки и последующую гидроизоляцию фундамента.

3. Бурятся отверстия в точках последующей установки свай (вворачиваются винтовые сваи). Глубина заглубления должна минимум на 500 мм быть ниже уровня промерзания грунта.


4. На дне скважин под установку буронабивных свай отсыпается песчаная подушка. Рекомендованная высота – 300 мм.


5. Проводится гидроизоляция стенок пробуренных скважин.


6. По периметру скважин под сваи ставится опалубка (можно из фанеры, и даже из картона). Конструкция фиксируется проволокой.

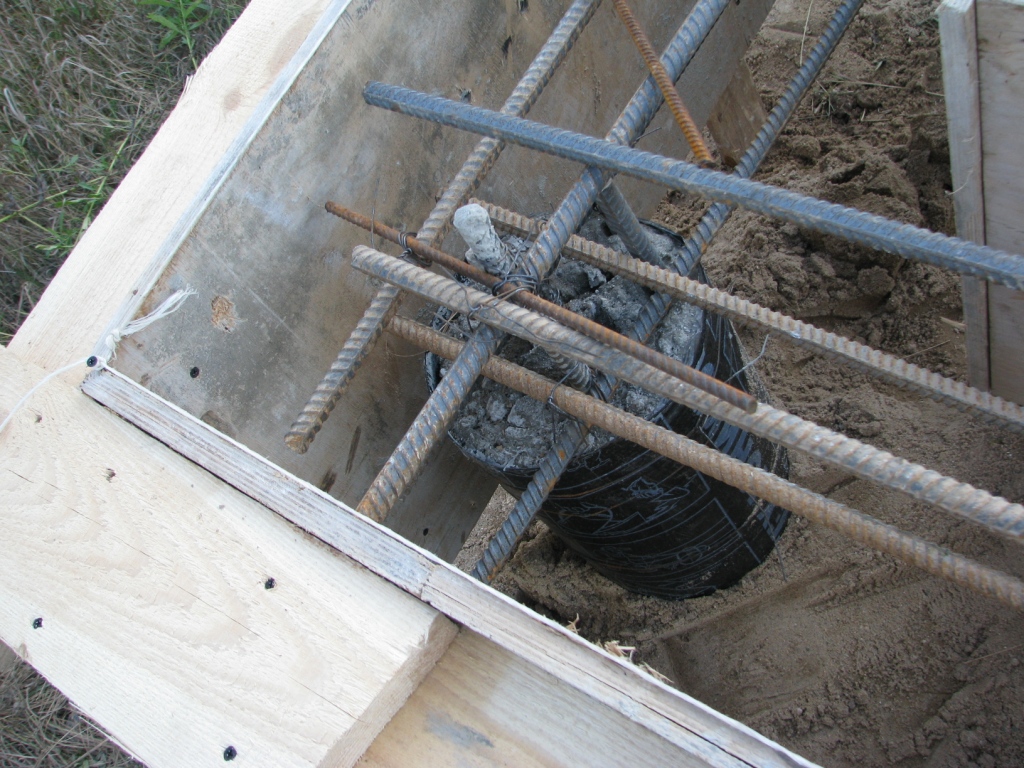

7. Готовятся арматурные каркасы под последующую заливку.

Вертикально установленные стержни должны выступать за верхний срез сваи на ²/₃ высоты будущего ростверка (для того, чтобы можно было связать их с арматурной основой ленточного фундамента).

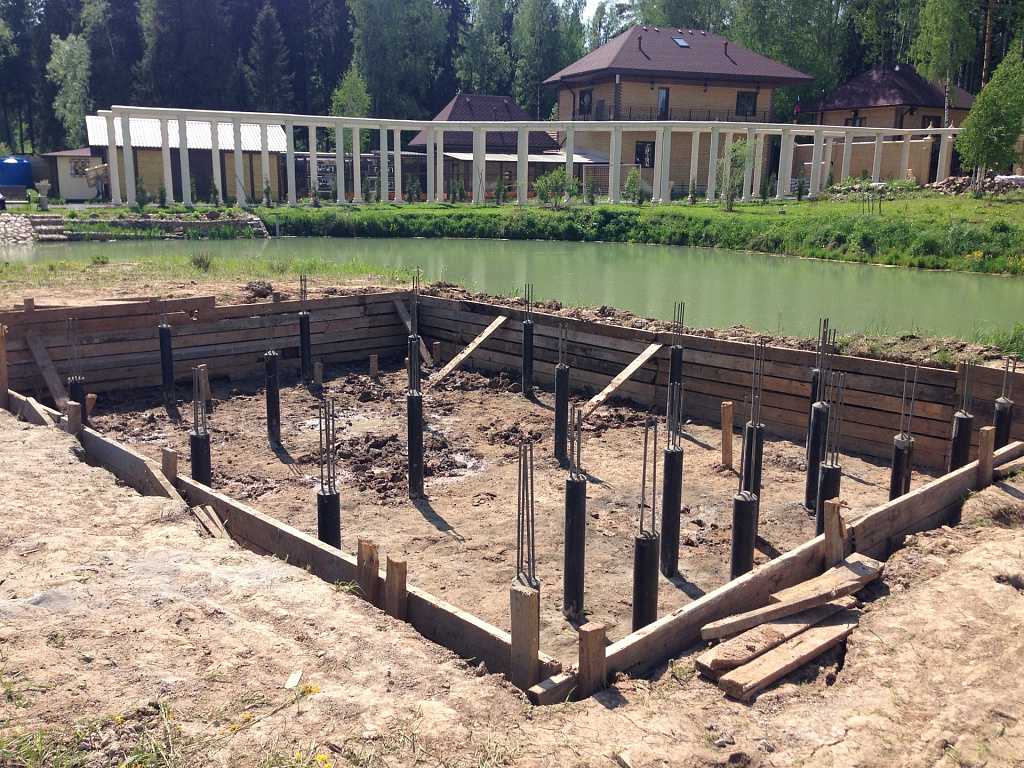

8. Выполняется заливка всех предварительно обустроенных скважин бетонным раствором. Бетонирование проводится с использованием цемента М400. При этом требуется выполнить определённые манипуляции для удаления воздуха из тела будущей сваи (шомполом или просто металлическим прутком).

Возможен вариант заливки свай одновременно с фундаментом. Он позволяет получить более высокую прочность и долговечность конструкции.

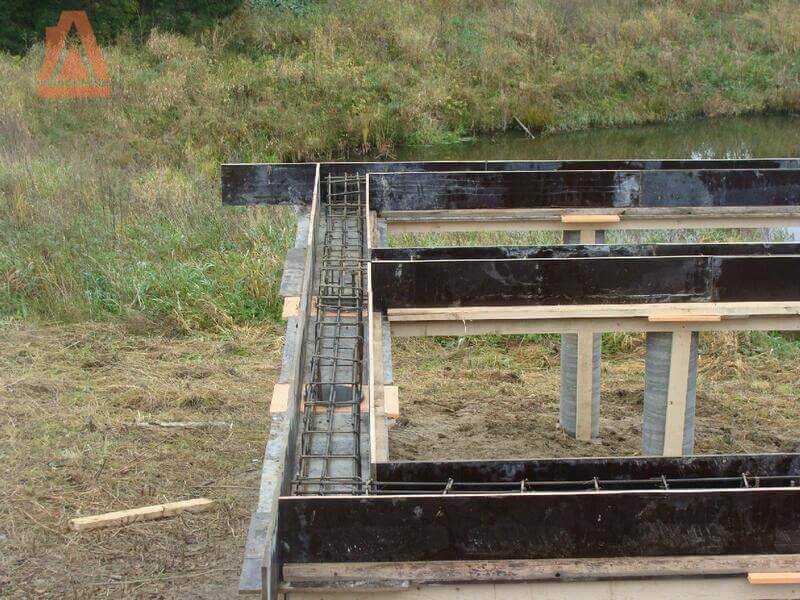

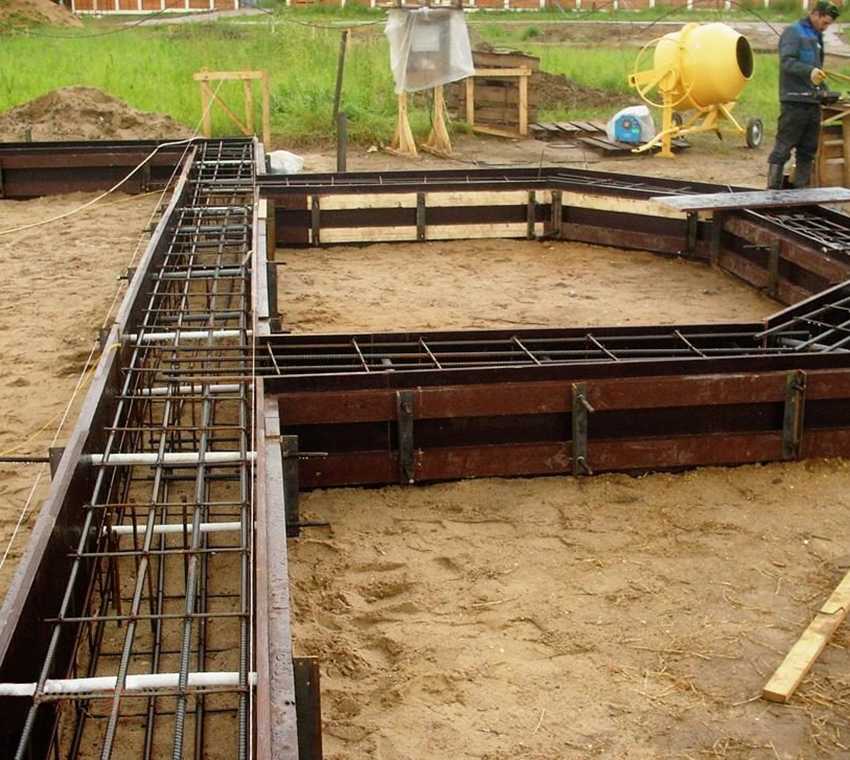

9. Обвязка арматурного каркаса горизонтального ростверка и вертикальных прутков опор. Данная процедура выполняется после завершения химического застывания залитых свай (не ранее, чем через 10-12 дней).


10. Выполнение опалубки для заливки ростверка.

Обращаем внимание на то, что перед этим этапом требуется выполнить дренажные работы. Дрены кладутся на уровне основания (подошвы ростверка), присыпаются щебнем на высоту, равную высоте подушки под ленточный фундамент.

11. При высоте ленточного фундамента, превышающей 200 мм, его заливка выполняется послойно.

Залитый слой проходит обязательную трамбовку, его поверхность горизонтируется. Выполняются мероприятия по удалению пузырьков воздуха. В течение двух недель требуется защищать заливку от ускоренного высыхания и прямого УФИ (укрывается влажной тканью, которая периодически смачивается).

В холодное время года выполняются мероприятия по защите от замерзания.

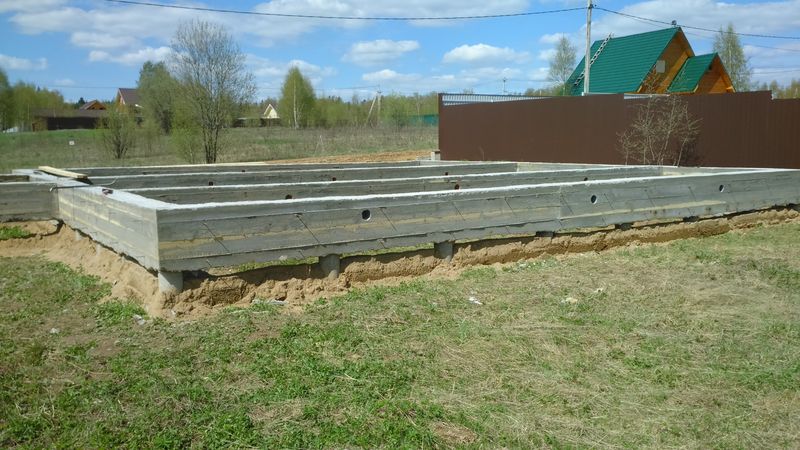

12. После химического высыхания ленточного фундамента демонтируется опалубка и выполняется гидроизоляция его стенок. Для этого могут использоваться праймеры, выполняться оклеивание наружных стен рулонной гидроизоляцией (с последующей герметизацией нахлёстов мастикой), либо окрашивание специальными марками красок, изготовленных на эпоксидной, либо битумной основе.


13. Проводится обратная засыпка.

Удачного Вам строительства!

что лучше и какой дешевле

На начальном этапе строительства жилого дома обязательно нужно провести правильные подсчеты и выбрать надежный тип фундамента для здания. Поскольку именно каркас принимает на себя всю статическую нагрузку от строения и перераспределяет равномерно на каждый метр основания. От точно проведенных расчетов зависит целостность и крепость здания в дальнейшем. При проведении исследований стоит учитывать:

• Особенности грунта на участке. Здесь во внимание стоит принимать состав грунта (глина, суглинок, торф, болотистая местность и пр.), глубину промерзания почвы и глубину залегания грунтовой воды.
• Общая статическая нагрузка, которая будет оказана на весь каркас в целом в момент эксплуатации дома.
• Кроме этого во внимание нелишним будет взять экономическую составляющую, то есть понять, какой из типов фундамента будет дешевле в конкретном случае.

Важно: выбрать тип основания нужно так, чтобы надёжность всей конструкции впоследствии составляла 100%, независимо от того, насколько дорого обойдётся строительство основания.

• Фундамент ленточного типа
• Условия, запрещающие монтаж ленточного фундамента
• Фундамент свайный
• Итоговое решение

Фундамент ленточного типа

Такое основание представляет собой железобетонный каркас, имеющий форму замкнутого контура

Такое основание представляет собой железобетонный каркас, имеющий форму замкнутого контура. Заливают ленточный фундамент в устроенную опалубку из дерева или металла с обязательным устройством армирующей обрешетки. При этом диаметр арматуры варьируется в зависимости от общей нагрузки здания на каркас. В среднем стальные пруты арматуры имеют диаметр 6-22 мм.

Заливать ленточный фундамент можно как на большую глубину, так и делать его мелкозаглубленным. Такой параметр зависит от двух составляющих:

• Глубины залегания грунтовой воды;
• Общего веса готовой конструкции (включая этажность здания).

Важно: устройство ленточного железобетонного фундамента крайне не рекомендуется на пучнистых или переувлажненных болотистых почвах. В этом случае вода будет оказывать своё разрушающее действие на стенки основания. Такое же действие будут оказывать и пласты грунта, приходящие в движение от сезонных перепадов температур.

Чтобы ленточный фундамент служил верой и правдой многие годы, на этапе монтажа необходимо провести дополнительную тепло- и гидроизоляцию. В этом случае дом будет качественнее защищен от плесени, сырости, грибка и холода.

Преимущества ленточного каркаса заключаются в следующем:

• Монолитность и надёжность готовой конструкции. При условии соблюдения технологий строительства дом прослужит от 100 и более лет.
• Способность фундамента к принятию высоких нагрузок. Подобный тип каркаса предназначен для домов из камня, шлакоблока, кирпича и пр. Причём этажность в этом случае может достигать 3-4.
• Относительная простота монтажа. При наличии некоторых знаний и малейшего опыта в строительных работах залить ленточный фундамент в принципе можно и своими руками без привлечения профессионалов.

Однако для ленточного фундамента свойственны и некоторые минусы. Таковыми являются:

• Кропотливость и трудозатратность работ. Так, для возведения ленточного фундамента любой заглубленности придётся выкопать траншею. И чем глубже будет предполагаемое основание, тем больше времени придётся затратить на подготовку траншеи.
• Необходимость использования большого количества материалов. А это значит, что основания такого типа не обойдется дешевле.
• Необходимость проведения работ при определенных погодных и температурных условиях, поскольку бетон затвердевает только при плюсовых показателях, сохраняя свои технические и эксплуатационные характеристики.

Важно: работать с бетоном можно только при температуре выше +15. В противном случае крепость основания будет сомнительной. А это значит, что и весь дом со временем может обрушиться.

• Длительность высыхания готового контура, на которое уходит порядка месяца и плюс еще несколько месяцев на естественную усадку фундамента. Однако чтобы избежать ожидания, в качестве материала для монтажа ленточного фундамента можно использовать железобетонные блоки. Но здесь придётся привлекать спецтехнику, что тоже не будет дешевле.

Условия, запрещающие монтаж ленточного фундамента

Не всегда ленточный контур можно использовать при строительстве, даже если ели по всем остальным параметра его монтаж целесообразен

Не всегда ленточный контур можно использовать при строительстве, даже если ели по всем остальным параметра его монтаж целесообразен. В каких же условиях не рекомендуется монтировать ленточное бетонное основание:

• При близком расположении памятников культуры, заглубленных в грунт. В этом случае проведение земляных работ способно нарушить несущую конструкцию памятника и достояние города просто развалится на глазах.
• Запрещено устраивать ленточный фундамент в том случае, если рядом находятся многолетние деревья с мощной корневой системой или залегают централизованные коммуникации. В первом случае есть риск повреждения готовой конструкции фундамента корнями деревьев со временем (либо деревья на этапе монтажа нужно полностью убирать, а это чревато проблемами с горслужбами), либо существует риск повреждения центральной коммуникации в момент копки грунта или в результате давления фундамента во время эксплуатации здания.
• Кроме того, стоит помнить, что монтировать ленточный фундамент на плывуне также рискованно.

Фундамент свайный

Такой тип основания широко применяется в строительстве в последнее время

Такой тип основания широко применяется в строительстве в последнее время. В качестве опор выступают специальные винтовые сваи, выполненные из прочной углеродистой стали, которая не подвержена коррозии. По своей конструкции винтовые сваи напоминают шнековый бур, только в разы крупнее.

Существуют два вида свай для фундамента:

• Литые опоры. Такие изготавливают методом отливки справа в специальную разборную форму. В результате опоры получаются монолитные без швов и соединений. Прочность такого элемента в разы выше.
• Сварные сваи. Это тип строительных опор изготавливается методом отливки стальной трубы-основы и последующего приваривания к ней стальных лопастей. За счёт наличия сварных швов крепость и надежность опоры снижается. Но если принято решение использовать более дешевые сварные винтовые сваи, стоит обращать внимание на ровность шва и на наличие на нём защитного битумного покрытия.

Важно: оба типа свай должны к тому же иметь специальное антикоррозийное покрытие. Иначе опоры будут подвергаться негативному воздействию воды и впоследствии просто сломаются.

Толщина стенок стали у свай обоих типов варьируется от 4 до 6,5 мм, что позволяет использовать такие опоры не только в частном строительстве, но и при возведении промышленных зданий. При этом всегда лучше выбирать сваи с более толстыми стенками.

Преимуществами свайного фундамента являются:

• Возможность возведения дома на сложных пучнистых грунтах с наличием в составе глины, суглинка, торфа или большого количества воды.
• Выгодная стоимость готовой конструкции. Фундамент на сваях обойдется в разы дешевле, чем конструкция ленточного контура. Обусловлено это меньшим объемом необходимых материалов и меньшей трудозатратностью проведения работ.
• Высокая скорость монтажа. Свайный фундамент при грамотном подходе может быть готов уже в течение 3-5 дней. Причём в этом случае нет необходимости ждать его усадки.
• Возможность выполнения работ в любую погоду. Сваи отлично вживаются в грунт при любой температуре.

Однако у фундамента на сваях есть и минусы:

• Категорически нельзя монтировать свайное основание в каменистом грунте. А чтобы не допустить грубых ошибок при проектировании, лучше сразу провести анализ грунта. Здесь существует риск сломать лопасти опоры.
• Не стоит сбрасывать со счетов и возможность крена свай в горизонтальном или вертикальном положении. Для тщательных просчётов возможного риска в этом случае лучше провести подробный анализ почвы еще на этапе проектирования дома.
• Необходимость монтажа бетонной обвязки для надёжности конструкции.
• Отсутствие подвала или цокольного этажа, что снижает теплопотери готового дома и требует дополнительной теплоизолиции пространства под полом. Кроме того, по этой же причине придётся надёжно скрывать в грунт и утеплять все сантехнические коммуникации, идущие от индивидуального источника водоснабжения. Да и декорирование пространства между полом и грунтом лишним не будет. А это тоже затраты.

Итоговое решение

И всегда стоит помнить, что как бы ни хотелось смонтировать монолитный бетонный фундамент, все же для небольшого строения лучше предпочесть свайную конструкцию

Итак, узнав об особенностях и свойствах обоих видов основания, можно принять какое-то решение.

Так, если есть желание провести работы как можно недорого, и при этом дом будет строиться в один этаж из пеноблоков, дерева или сендвич-панелей, то можно смело выбрать свайную конструкцию. Здесь фундамент на сваях будет лучшим решением и отлично справится с нагрузкой.

Если же дом будет более основательный из тяжелых материалов или газобетона в несколько этажей, а грунт на участке не является пучнистым, то можно выбрать ленточный фундамент для строительства. Нужно только определиться с глубиной его расположения в зависимости от глубины промерзания грунта.

И всегда стоит помнить, что как бы ни хотелось смонтировать монолитный бетонный фундамент, все же для небольшого строения лучше предпочесть свайную конструкцию, которая к тому же обойдется недорого.

Свайный ростверк – Руководство по строительству

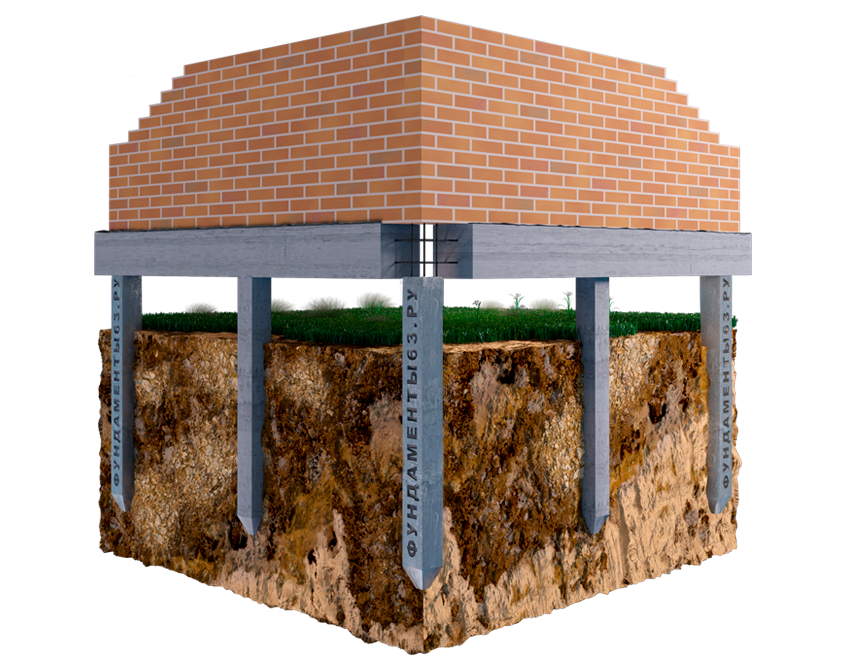

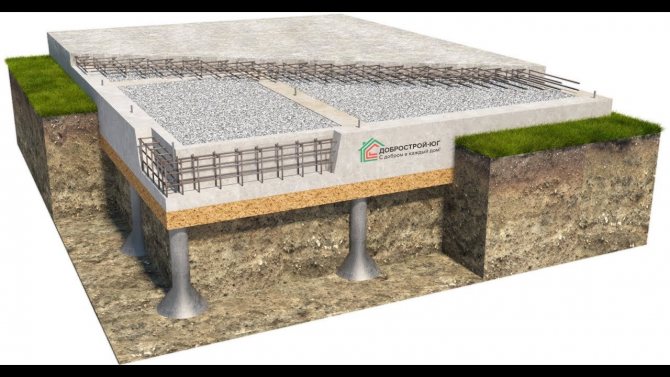

Свайный ростверк представляет собой комбинацию свайного фундамента и ростверка. Согласно инженерно-геологическим изысканиям и планировке конструкции делается разрез на бывшие в употреблении свайные плоты.

Статьи по свайным фундаментам и плитным фундаментам можно изучить, чтобы узнать больше о конструкции этих типов фундаментов .

Что такое свайный плот?

Свайный ростверк представляет собой фундамент, состоящий из свай и ростверка. Сначала строятся сваи, а затем укладывается плот, объединяющий все сваи.

Взаимодействие сваи, грунта и ростверка является ключевым фактором, учитываемым при проектировании свайно-ростверкового фундамента. Эффективное использование взаимодействия приводит к экономичному дизайну.

Иначе, как обсуждалось в последней части этой статьи, не могло быть экономичного строительства.

Поэтому в конструкцию включены следующие взаимодействия.

• Взаимодействие свайной почвы
• Взаимодействие свай-пилея
• Взаимодействие с плотной почвой
• Взаимодействие свай-рот

Факторы, влияющие на поведение сжатого рафта

. свайно-ростверкового фундамента.

• Количество используемых свай
• Диаметр свай
• Длина свай
• Коэффициент расстояния расстояния расстояния
• Расположение свай
• Жесткость свай
• Жесткость RAFT
• РАЗКИ РАЗМЕНИЯ
• Тип почвы и жесткость почвы
• Распределение нагрузки. Пол. Почему свайный плот?

  Обычно мы строим свайный или ростверковый фундамент отдельно для передачи нагрузки от надстройки на грунт.

  Однако в свайных плотах и ​​сваи, и плот действуют вместе как единое целое, чтобы нести нагрузку.

  Давайте посмотрим, в чем преимущества свай в свайно-ростверковом фундаменте.

  • Добавление сваи уменьшает осадку и дифференциальную осадку.
  • В основном свая обеспечивает полную мощность, а баланс обеспечивается плотом.
  • Повышает устойчивость к боковым нагрузкам .
  • Типичные плоты со сваями можно увидеть в высотных зданиях, где действуют очень высокие осевые нагрузки.
  • По-другому, когда сваи не могут быть забиты в скалу из-за отсутствия свежей породы, считается, что свайные плоты выдерживают нагрузки.

  Вопросы проектирования свайно-ростверковых фундаментов

  Согласно техническому документу «Свайно-ростверковые фундаменты: проектирование и применение» Х. Г. Поулоса, при проектировании необходимо учитывать следующие вопросы.

  • Предельная грузоподъемность при вертикальной, поперечной и моментной нагрузке
  • Максимальная осадка
  • Дифференциальная осадка
  • Момент и сдвиг плота для конструктивного расчета плота
  • Нагрузки и моменты от свай для конструктивного расчета свай

  Следует обратить внимание на вышеуказанный ключевой фактор, поскольку поведение представленного плота ими. Кроме того, необходимые модификации должны быть сделаны во время проектирования, чтобы контролировать проблемы проектирования.

  Принципы проектирования свайно-пластинчатого фундамента

  Randolph (1994) определил свои принципы проектирования свайно-пластинчатого фундамента, в частности, на основе распределения нагрузки между сваями и плотом.

  • Традиционный подход

  Сваи спроектированы как группа, чтобы нести большую часть нагрузок, при этом часть нагрузки может нести плотный фундамент.

  • Ползучие сваи

  Сваи предназначены для работы при рабочей нагрузке, при которой начинается значительная ползучесть, обычно 70–80 % от предельной грузоподъемности; включено достаточное количество свай, чтобы уменьшить чистое контактное давление между плотом и грунтом до уровня ниже давления предварительного уплотнения грунта.

  • Контроль дифференциальной осадки

  Сваи расположены стратегически, чтобы уменьшить дифференциальную осадку, а не существенно уменьшить общую среднюю осадку.

  Вышеуказанные три подхода могут быть дополнительно рассмотрены на основе распределения нагрузки между сваями и плотом. Кроме того, кривая зависимости осадки от нагрузки для различных случаев используется для выбора наиболее подходящего типа фундаментной системы.

  Очень важно знать приведенную выше кривую зависимости осадки от нагрузки, чтобы сделать экономичный проект. На основе двух стратегий, традиционного подхода и метода ползучести, разработана приведенная выше диаграмма.

  • Кривая 0

  Она представляет только поведение плота и показывает чрезмерное оседание .

  • Кривая 1

  Представляет собой традиционный подход к проектированию, при котором большая часть нагрузок воспринимается сваями. Поведение свайного плота определяется поведением групповой сваи.

  • Кривая 2

  Представляет поведение ползучей сваи. Сваи работают при более низком коэффициенте запаса прочности, и плот несет большую нагрузку, чем кривая 1.9.0003

  • Кривая 3

  Представляет стратегию использования свай в качестве средства уменьшения осадки. В этом случае при расчетной нагрузке используется полная мощность сваи.

  Кроме того, общая система фундамента будет работать с адекватным запасом прочности, а также удовлетворять критериям осадки.

  Таким образом, поведение свайного плота, представленное кривой 3, является более подходящим, а также более экономичным по сравнению с другими видами поведения.

  Влияние состояния грунта на поведение свайного настила

  Как обсуждалось в начале, различные взаимодействия сваи, грунта и настила являются ключевыми факторами, влияющими на поведение свайного настила. Поэтому состояние грунта оказывает существенное влияние на несущую способность плота.

  Поэтому профили грунта, содержащие плотную глину или плотный песок, являются благоприятным условием для свайного плота.

  Однако, если профиль грунта подвергнется следующим образованиям, это может привести к снижению несущей способности при увеличении осадки.

  • Наличие у поверхности мягкой глины
  • Наличие у поверхности рыхлого песка
  • Наличие мягких сжимаемых слоев на небольшой глубине
  • Наличие профиля почвы, подверженного консолидации, оседанию
  • Наличие профиля почвы, подвергающегося набуханию из-за внешних причин

  Проектирование свайного плота

  Проектирование свайного плота — очень сложная и утомительная процедура. Из-за сложности анализа и других процедур процесс проектирования разработан Поулосом следующим образом.

  • Этап предварительного проектирования

  Проверяется возможность использования свайного плота, количество свай и т.д.

  • Второй этап

  Окончательное размещение свай в соответствии с требованиями и общими характеристиками свай.

  • Этап окончательного проектирования деталей

  Окончательно определено оптимальное количество свай, их расположение и конфигурация. На этом этапе выполняется расчет вариаций осадок, изгибающего момента и поперечных сил плота, нагрузок и моментов на сваи и т. д.

  В этой статье мы больше сконцентрировались на этапе предварительного проектирования.

  Кроме того, процедуры проектирования конструкций можно разделить на категории на основе используемого метода анализа.

  • Упрощенные методы расчета

  Для оценки плота используется упрощенный метод. Это своего рода предварительное проектирование, подобное этапу предварительного проектирования, о котором говорилось выше.

  • Приблизительные компьютерные базовые методы

  Подход к полосе на пружинах, где плот представлен серией ленточных оснований, а грунт моделируется струнными элементами. Кроме того, сваи также будут моделироваться как пружинный элемент с учетом жесткости.

  Кроме того, в этом методе можно использовать метод пластины на пружинах. В этом методе плот поджимается пластинчатыми элементами, а сваи моделируются пружинными элементами.

  Оба эти метода являются приближенными и требуют более тщательного анализа, чтобы определить фактическое поведение.

  • Более точные компьютерные методы

  Упрощенная модель конечных элементов может использоваться для анализа плота на основе окончательного расположения свайного плота. В зависимости от характера конструкции сложность плетеного плота может варьироваться.

  Упрощенный метод конечных элементов, трехмерный анализ конечных элементов и анализ конечных разностей, метод граничных элементов и т. д. являются более широко известными методами анализа свайных стропил.

  Давайте обсудим стадию предварительного проектирования, которая используется для завершения базовой компоновки и требований к свайному плоту.

  Предварительный этап проектирования

  Наиболее важным этапом проектирования свайного ростверка является этап предварительного проектирования, хотя он и называется предварительным этапом.

  Большинство вещей завершается на этом этапе, и мы переходим ко второму этапу проектирования и этапу детального проектирования, имея в руках больше информации о поведении свайного плота.

  Давайте посмотрим, как это делается.

  Обычно можно наблюдать следующий метод использования грузов на файловом плоту.

  • Свайный плот – эластичный
  • Вместимость сваи полностью используется и плот эластичный
  • Сваи и плот достигают предельной грузоподъемности

  Другими словами, это можно обсудить следующим образом.

  • Сначала сваи начинают воспринимать нагрузку. С осадкой сваи постепенно развивается и давление грунта под плотом. На этом этапе свайный плот эластичный.
  • Дальнейшая осадка/нагрузки, привести сваи на полную мощность. Однако плот не работает на полную мощность, о которой мы говорим, что плот эластичный.
  • Дальнейшее увеличение осадки приводит к тому, что и плот, и свая достигают своей предельной грузоподъемности.

  На следующем рисунке показано описанное выше поведение свайно-ростверкового фундамента.

  Следующие этапы выполняются на этапе предварительного проектирования свайных ростверков

  • Оценка жесткости свайно-ростверкового фундамента
  • Рассчитайте соотношение нагрузок, переносимых плотом и сваями.
  • Разработайте трехлинейную кривую расчета нагрузки, как показано на рисунке выше.

  Дополнительные разъяснения по методу расчета распределения нагрузки можно получить в публикации Harry G. Poulos «Свайные плотные фундаменты: проектирование и применение».

  Предварительная процедура проектирования свайного плота

  В этой статье обсуждается метод, предложенный Рэндольфом, вместе с принципами проектирования, предложенными Пулосом.

  В уравнениях, использованных Рэндолфом и Пулосом, имеется небольшое отклонение, как указано в следующей процедуре проектирования. Текст, выделенный красным цветом, соответствует методу Рэндольфа.

  Значение Kp можно получить по формуле, предложенной Флемингом и др. (1992), как показано ниже.

  Используя приведенные выше уравнения, мы можем рассчитать осадку свайного плота при приложении нагрузок. Кроме того, можно построить трехлинейную кривую зависимости осадки от нагрузки.

  Существуют ограничения при использовании вышеуказанного метода для фундаментов высотных зданий, как описано в технической статье «Упрощенный анализ свайных плотов неправильной геометрии» Vrettoc C. Этот метод должен быть принят после тщательного изучения предпосылок и ограничений.

  Артикул

  • Свайно-пластинчатый фундамент: Дизайн и применение Гарри Г. Пулоса.
  • Методы расчета свайно-пластинчатых фундаментов по W. F. Van Impe
  • Упрощенный расчет свайно-пластовых фундаментов неправильной геометрии по Vrettoc C.

  Серия изоляции: какой тип фундамента мне подходит?

  Брайан Флакс | 28 ноября 2016 г.

  Наша техническая команда KORE получает много вопросов. Независимо от того, ищет ли кто-то расчет U-значения, лучший тип изоляции для установки или самостоятельный строитель с общим вопросом о планировании своей первой сборки, мы здесь, чтобы помочь, насколько это возможно. Нам часто задают вопрос: «Какой тип фундамента лучше всего подходит для моей постройки?». Хотя никогда не бывает одного правильного ответа для каждой ситуации, мы решили потратить немного времени на изучение различных систем фундаментов, используемых в Ирландии и Великобритании, в нашем последнем посте в блоге KORE.

  Какие типы фундаментов доступны?

  Существует три типа фундамента, о которых вы, наверное, уже слышали: традиционный ленточный фундамент, плитный фундамент и свайный фундамент. Начнем с изучения ленточных фундаментов.

  Ленточный фундамент

  Ленточный фундамент — самый распространенный тип фундамента, который можно найти в Ирландии. Говоря самым простым языком, ленточный фундамент представляет собой «полосу» из бетона, которая укладывается в траншею. Ленточный фундамент ставится везде, где это внешняя или внутренняя стена, дымоход или любая другая несущая конструкция.

  Преимущество ленточных фундаментов заключается в том, что они подходят для большинства грунтов и более легких структурных нагрузок, встречающихся в жилых домах. Ленточные фундаменты обычно используются при хороших грунтовых условиях и возможности использования монолитного бетона. Для стандартной наружной полой стены толщиной 300 мм (блок 100 мм, полость 100 мм, блок 100 мм) ленточный фундамент должен иметь ширину 900 мм. в то время как бетон обычно имеет глубину не менее 300 мм, в зависимости от конструкции. Для некоторых конструкций может потребоваться больше бетона или использование стальной арматуры внутри самого бетона.

  Ленточные фундаменты обычно являются самыми простыми и дешевыми из систем фундаментов, используемых в Ирландии.

  Секция ленточного фундамента

  Плотный фундамент

  Еще одна система фундамента, которую вы часто видите в Ирландии, — это плотный фундамент. В отличие от ленточного фундамента, плитные фундаменты используются там, где грунт может быть устойчивым, но несущая способность низкая, например, на заболоченной земле, влажном грунте или там, где грунт был завезен на площадку.

  Бетон для ростверка заливают по всей площади дома, делая его похожим на одну большую бетонную плиту. Плотные фундаменты должны быть специально спроектированы и построены, то есть они должны устанавливаться только компетентными подрядчиками и под надзором квалифицированного архитектора или инженера.

  Готовый ростверк может поддерживать многочисленные колонны и стены, распределяя нагрузку по плите и площади первого этажа и снижая контактное давление.

  Сплошные фундаменты обычно используются при больших нагрузках, когда грунт имеет низкую несущую способность, когда отношение фундамента к общей площади пола велико или когда стены здания находятся в непосредственной близости друг от друга и могут перекрываться.

  Свайные фундаменты

  Свайный фундамент представляет собой прочный материал в виде бетона в форме цилиндра. Этот цилиндр вдавливается в землю, чтобы поддерживать конструкции, которые находятся на нем. Свайные фундаменты используются, когда на поверхности грунт с низкой несущей способностью (нагрузка передается более прочному грунту, находящемуся глубже, например, скале или более прочному грунту), или когда конструкция имеет очень тяжелые и сосредоточенные нагрузки (например, небоскребы, мосты и т. д.). . Существуют даже различные типы свайных фундаментов, такие как концевые опорные сваи и висячие сваи.

  Свайные фундаменты не часто используются для жилых домов (например, одно- или двухэтажных домов) и нечасто используются в Ирландии.

  Можно ли изолировать фундамент?

  Конечно! Обычный мост холода (тепловой мост), обнаруженный в Ирландии, возникает там, где внешняя стена встречается с фундаментом (мост холода от стены к полу). Чтобы обойти эту проблему, можно использовать системы изолированного фундамента, чтобы устранить тепловой мост в этом стыке.

  Хотя они очень похожи на плотный фундамент, где бетонная плита удерживает вес здания, чаще всего они проектируются как плиты, несущие грунт. Это означает, что плита переносит вес конструкции на землю, так что сама земля несет нагрузку. Большинство изолированных систем фундамента также могут быть спроектированы для работы в качестве фундамента с плотом, в зависимости от конструкции и грунтовых условий.

  Система изолированного фундамента Система утепленного фундамента

  KORE является прекрасным примером утепленного фундамента. Используя пенополистирол (EPS) разной плотности, эта полностью спроектированная система по существу покрывает весь фундамент здания слоем изоляции. Несущие элементы установлены на EPS300 высокой плотности, а сам пол изолирован с использованием трех слоев EPS100. Бетон заливают поверх изоляции из пенополистирола и укрепляют стальными кольцевыми балками. Затем вся конструкция строится поверх этой системы фундамента, что устраняет мостик холода от стены к полу и обеспечивает коэффициент теплопередачи всего 0,10 Вт/м 9 .0389 2 K. Это достигается за счет сплошного слоя изоляции от фундамента до наружных стен.

  Утепленные фундаментные системы спроектированы в соответствии со спецификациями вашей постройки. Это означает, что пассивный фундамент KORE можно использовать в конструкциях с пустотелыми стенами, в конструкциях из сплошных блоков и в конструкциях из деревянного каркаса. Его также можно использовать в сочетании с различными системами утепления стен, такими как изоляция стен с полыми стенками и системами утепления наружных стен.

  Какой тип основы мне следует использовать?

  Тип фундамента, который потребуется для вашей постройки, зависит от множества факторов, в том числе от состояния грунта, веса конструкции, типа грунта (подпочвенный и верхний) и даже от вашего бюджета. Не каждая система фундамента подходит для каждой отдельной постройки. Важно работать с квалифицированным архитектором или инженером, чтобы определить правильный фундамент для вашей постройки. Просто помните, пассивная фундаментная система KORE может быть полностью спроектирована в соответствии со спецификациями вашей сборки. Если энергоэффективность находится на вашем радаре, хорошо изолированный дом начинается с нуля!

  5. Фундаменты — Строительные исследования

  В этом разделе вы сможете: 1.    Описать осадку и ее влияние 2.  0   3 90 0 90 0 2 Описать передачу нагрузок на грунт (традиционный) Ленточный фундамент в масштабе 1:10  4.     Эскиз ступенчатого фундамента 5.    Нарисуйте широкий ленточный фундамент в масштабе 1:10 6,    Нарисуйте глубокий ленточный фундамент в масштабе 1:10 7.   Начертить плотный фундамент в масштабе 1:10  8.    Нарисовать свайный фундамент в масштабе 1:10  9.    Описать дефекты, связанные с фундаментом, и их причины 10. Запланировать эти чертежи, когда масштаб 1:20   Функции · Обеспечить ровную кровать, на которой строить. · Для поддержки и передачи нагрузка здания на грунт. · Ограничить расчет. · Для закрепления здания. Нагрузки, действующие на фундамент, могут быть: · Собственный груз = вес здание · Живая нагрузка = вес мебель, снег и т. д. · Ветровая нагрузка = вызванные напряжения ветром- Фундаменты должны быть унесены на глубину, предотвращает повреждение из-за движения подпочвы из-за морозного пучения, движения почвы и т. д. Нагрузка на фундамент всегда вызывает осадку, так как сжимает парус. под. Цель при выборе фундамента должна состоять в том, чтобы сохранить осадку минимум и попытаться избежать неравного урегулирования. При проектировании зданий и сооружений с большими здания, в частности, инженер-строитель или инженер-строитель обычно проектирует фонды. Инженер посетит объект, проведет исследование и проводить тесты, такие как тесты на просачивание, тесты уровня грунтовых вод, копать пробные ямы с интервалами вокруг участка для определения характера почвы. Когда исследуя гораздо более крупные здания, инженер может бурить вглубь измельчите с помощью специального сверла и извлеките образец почвы, который будет отправлен в лабораторию для анализа, который выявит его природу, несущую вместимость и т. д. Инженер примет решение о типе наиболее подходящего фундамента, размер фундамента и тип и размер арматуры и т. д. Инженер позволит большой запас прочности в их технические характеристики. Когда здание из вес в несколько сотен или тысяч тонн размещается на площадке, всегда будет определенная сумма урегулирования, этого следует ожидать. Неравномерное, неравное или чрезмерное урегулирование, однако не является приемлемым и проявляется наличием трещин в стены, щели, появляющиеся между тропинками и домом и т. д. Самые известные Пример провала фундамента — Пизанская башня в Италии. Корректирующие работы, такие как «подкрепление» для решения разрушение фундамента возможно в экстремальных обстоятельствах, но такая работа обычно осуществляется специалистами, чрезвычайно дорог и обычно не экономически возможно в жилых домах. Проблемы грунта Осадка в застройке видео 1 Осадка в застройке видео 2 Осадка застройка 3 90 погрузиться в землю. Это естественно во всех новых зданиях и будет происходить медленно в течение нескольких лет. Пока здание оседает равномерно (все по тому же курсу) проблем, как правило, нет. Дифференциальный расчет происходит, когда одна область фундамента оседает с другой скоростью, чем другая. Это может привести к растрескиванию здания и даже разрушению фундамента. Трещины всегда будут расти в направлении области большей осадки. · Разница в несущей способности Если здание построено на фундаменте, содержит разные типы грунта с разной несущей способностью, одна сторона здание может утонуть больше, чем другое. · Морозное пучение Если уровень грунтовых вод в районе особенно высок, в холодную погоду он может замерзнуть. Это заставляет почву расширяться вверх и создает подъемную силу на здание, известное как морозное пучение. · Сжатие почвы Во время Летом деревья поглощают влагу из почвы, в результате чего почва сжимается или сокращаться, сжиматься. Это движение в почве может оставить фундамент без опоры, привести к растрескиванию и возможному разрушению фундамента. · Расширение почвы Если дерево возле здания (в пределах 30 м) срублено, влажность почва увеличивается, заставляя почву расширяться / вздыматься. · Перегрузка фундамента Если на одной стороне здания большая нагрузка на фундамент, чем другая, дифференциальная осадка может происходить. Это может быть вызвано: — изменениями в здание, напр. удаление несущей стены перенесет дополнительную нагрузку на ближайшую стену. Фундамент ближайшей стены, возможно, не был рассчитан на дополнительную нагрузку. -дополнительная загрузка из-за непредвиденной динамической или стационарной нагрузки, т.е. вес книг в библиотеке. Деревья Во избежание усадки и набухания почвы, деревья должны быть посажены вдали от здания. Расстояние между дом и дерево должны равняться полностью созревшей высоте дерева. В случаях, когда это невозможно, можно необходимо создать постоянный барьер между деревом и домом для черного свободные крыши. Анкоридж Обычно здание настолько тяжелое, что его вес удерживает его на месте, опираясь на земля. Для более высоких зданий, особенно небоскребов, их фундамент сохраняет они прикреплены к земле, чтобы ветер не опрокинул их. Вопросы дизайна Ширина/пропорции Фундамент работает за счет распределения веса стены на большей площади, чтобы уменьшить их общее воздействие на недра. Этот распределяет нагрузку на большую площадь. Давление = сила на единицу площади. Этот означает, что увеличение площади приводит к уменьшению силы, приложенной к почвы. Традиционные ленточные фундаменты всегда в три раза шире, чем общая ширина стены и глубина фундамента одинаковы толщина как у стены. Жесткость Когда груз размещается на бетонной балке или основание верхняя часть находится в сжатии. Нижняя половина находится в напряжении. Средняя часть нейтральна. Это известно как нейтральная ось. Бетон слаб на растяжение и имеет тенденцию трескаться в местах, где он находится под напряжением. За По этой причине бетонные балки и фундаменты армируются сталью, которая силен в напряжении. Чтобы получить наилучший результат от армирования, следует находится в зоне напряжения. Арматурные стержни расположены на 75 мм выше основание фундамента. Это обеспечивает адекватное покрытие арматурных стержней. для предотвращения коррозии. Материалы Фундаменты из бетона, обычно 1 используется бетонная смесь: · однокомпонентный цемент. · трехпортовый мелкий заполнитель (песок). · шесть частей крупного заполнителя (гравий). Удобоукладываемость смеси очень важный. По этой причине, а также из соображений скорости и трудозатрат бетон не смешивается на месте, а доставляется на место автотранспортом. Бетон засыпается в траншеи и разбрасывается вручную. Затем его уплотняют и выравниваются механическим или ручным способом, т. е. с помощью стяжки или поверочной линейки. Это должно произойти до того, как бетон начнет схватываться. Хардкор Хардкор представляет собой щебень, используемый в качестве несжимаемый «наполнитель», компенсирующий снятие верхнего слоя почвы. строительные нормы гласят, что хардкор следует уплотнять слоями минимальная глубина 150 мм и максимальная глубина 225 мм. Чтобы предотвратить хардкор прокалывая радоновую мембрану, верхний слой засыпают слоем песка называется ослеплением. Вибрация При использовании бетона воздушные пустоты в смеси резко снизить прочность бетона. Бетон вибрирует используя удар или механическую вибрацию, чтобы удалить эти воздушные пустоты. Факторы которые влияют на прочность бетона в фундаменте · Неправильное размещение и/или размеры армирования. · Фундамент размещен на неправильная глубина, что может привести к дальнейшей осадке. · Заливка фундамента в неподходящие погодные условия, такие как мороз (вода в бетон замерзнет до схватывания) или слишком жаркая погода (вода в бетон испарится перед схватыванием). · Размещение блока работает на свежем плита, прежде чем она успеет затвердеть. · Использование неправильного водного цемента соотношение. · Слишком много воздуха в смеси, из-за недостаточной вибрации/уплотнения бетона. Фундаменты типы Существует множество типов конструкций фундаментов, используемых в современные здания. Каждый фундамент должен быть рассчитан на конкретное здание, с учетом: — загрузка здания. — несущая способность грунта. — стоимость. — почвенно-температурный режим. Основные типы фундаментов, используемых сегодня, могут быть отнесены к категории: v ленточные фундаменты. Ø традиционная полоса. Широкая полоса Ø. Ø глубокая полоса/засыпка траншеи. v фундаменты под ростверки. свайные фундаменты. v фундаменты подушки. Выбор фундамента Фонд тип Тип почвы Подшипник мощность грунта Типовой ленточный фундамент Твердая глина Хорошая несущая способность Плотный фундамент Твердая глина, мягкая глина, ил, рыхлый гравий Несущая способность от умеренной до плохой Свайный фундамент Очень мягкая глина и торф, рыхлый гравий Очень плохая несущая способность на верхнем слое, но более твердая почва глубже вниз Ленточный фундамент Видео 1 о ленточном фундаменте Видео 2 о ленточном фундаменте жилища. Ленточный фундамент – это фундамент, который проходит по всей длине каждой несущей стены. Ленточные фундаменты лучше всего подходят для ситуаций, когда: · вес здания составляет передается через несущие стены (в отличие от колонн). · вес здания составляет относительно низко. · структурный дизайн строительство относительно простое. Распределение веса по фундаменту Традиционный ленточный фундамент предназначен для отражения того, как передается давление здания. Вес, создаваемый стеной, распространяется под углом 45° от основания стены к почве. Благодаря этому толщина фундамента от стены равна глубине фундамента. Широкий ленточный фундамент Если ширина стены превышает глубину, фундамент находится под нагрузкой и может разрушиться. Это может вызвать проблемы, если планируется расширить ширину фундамента, чтобы распределить нагрузка здания на большую площадь. Именно из-за этой проблемы широко используются ленточные фундаменты. Широкие ленточные фундаменты – это ленточные фундаменты, в которых ширина фундамента более чем в три раза превышает толщину стена. В широких ленточных фундаментах используется поперечная сталь, чтобы предотвратить фундаменты от провала. Широкие ленточные фундаменты дешевле при большей ширине, чем традиционные ленточные фундаменты, потому что глубина фундамента не нужна увеличить, чтобы предотвратить растрескивание. Это уменьшает количество используемого бетона, тем самым сэкономив деньги. Глубокий ленточный/траншейный фундамент  Глубокий ленточный/траншейный фундамент используется при хорошей несущей способности емкость породы вблизи уровня фундамента. Выкапывается траншея, чтобы добраться до скалы  и Заливается бетон для заполнения траншеи. Это недорогая основа, если условия правильные. Видео о фундаменте Deep Strip Ступенчатый фундамент На участках с уклоном может потребоваться использование ступенчатый ленточный фундамент Бетон Для повышения прочности ступени устраивают в соответствии с высотой бетона. блочные работы (225 Ступенчатый фундамент Ступенчатый ленточный фундамент: Обязательно что перекрываемая часть фундамента спроектирована правильно Высота ступени подходит для блочных работ. Ступенчатый ленточный фундамент H: высота ступени не должна превышать удвоенную толщину фундамента. Фонд. Перекрытие должно составлять 300 мм или быть как минимум в два раза больше высоты (H) или толщины (T) ступени — в зависимости от того, что больше. Сплошной фундамент Сплошной фундамент состоит из железобетона плита, которая распределяет вес здания по всей площади пола строительство. Это снижает давление, которое должна оказывать любая данная площадь недр. нести. Плоты используются в районах с низкой несущей способностью грунта. Распространение значительно снижается вес здания по всей площади этажа вероятность дифференциальной осадки, поскольку здание «плавает» в грунте. Сплошные фундаменты утолщены по краям и под несущими стенами до предоставить доп. Край плота имеет форму ступеньки или носка. что позволяет скрыть наружную стену под землей. Плотное основание видео Этапы конструкции плота 1. Выкапывается фундамент и заполнены хардкором слоями по 150—225 мм. 2. Каждый слой уплотняется до предотвратить неравномерную осадку плота. 3. Песчаное ослепление добавляется в форму прочная основа для плота. 4. Армирующий каркас есть добавлен. 5. Опалубка добавляется для формирования форма плота. 6. Заливается бетон и вибрировал. 7. Утеплитель, радоновая мембрана и стены добавлены. Свайный фундамент Видео о свайном фундаменте Свая – бетонная колонна, передающая вес здания глубоко в грунте. Нагрузка здания передается к сваям через железобетонную кольцевую балку. N.B.: Кольцевая балка не является фундаментом, т.к. он не переносит вес здания на землю. Он передает вес на сваи. Ворс используется: 1. несущая способность грунт слишком низкий для ленточного фундамента, но грунт глубже большая несущая способность. 2. где почва склонна к сезонное движение (подъем/сжатие). 3. куда здание должно быть закреплено на месте, т.е. Небоскреб. 4. на подготовленном грунте, состоящем из насыпи материал, напр. вырытое и засыпанное болото. Есть две основные категории свайных фундаментов: · концевые опорные сваи: перенести вес здания через плохую несущую способность грунта к лучшей несущей способности емкость почвы/скалы под землей. · висячие сваи: обычно используются в районах, где грунт с хорошей несущей способностью находится слишком глубоко, чтобы использовать буронабивные сваи. Они полагаться на трение сваи и грунта, чтобы удержать здание. Свайная конструкция Свайный фундамент может быть построен несколькими способами: · Сборный железобетон свая забивается в землю ударным молотом. · В качестве альтернативы полая стальная труба может быть вбит в почву с бетоном и стальной арматурой, помещенной в бетон потом. Этот тип конструкции обычно ассоциируется с висячие сваи. Для короткие буронабивные сваи, в почве просверливается отверстие, которое затем заполняется бетоном. Затем стальная арматура вдавливается в свежий бетон. Как только сваи создаются, они крепятся к кольцевой балке. Для этого: · арматурные стержни есть открытые в верхней части стопки, они известны как стартовые стержни. · крепится арматурный каркас стартовые стержни. · построена временная опалубка вокруг клетки. · заливают бетон для создания кольцевой луч. Блоки фундаментов Блоки фундаментов используются, когда это более эффективно передавать нагрузку здания на выборку изолированных точек. Затем здание проектируется таким образом, чтобы большая часть его веса приходилась на эти прокладки через каркасная конструкция, состоящая из колонн и балок из бетона, стали или бревенчатые (конструкционные фундаменты стручка редко используются для жилых домов из-за к их сложности). Конструкция подушки Для каждой подушка. Стартовые стержни прикреплены к каждой усиливающей прокладке, чтобы соединить прокладку с усиление колонны. Вокруг площадки добавляется опалубка, а бетон налил. Армирование колонны соединены со стартерными веслами, а опалубка размещена за колонной. Все опалубку снимают после полного застывания бетона. Фундаменты для пассивных домов В последние годы особое внимание уделяется на снижении потребления энергии и предотвращении ненужной траты тепла, как по экологическим, так и по экономическим причинам. Домовладельцы и дизайнеры становятся одержимыми идеей утепления своих домов и всеми возможными способами экономить энергию. Еще один вопрос, который необходимо решить, это наличие из мостов холода во многих существующих и ранее приемлемые детали здания. В основном холодный или тепловой мост где есть непрерывный путь материала с более высокой проводимостью, такого как бетон, который эффективно обходит изоляцию и отводит тепло из здания. Самый большой мост холода в здании соединение между зданием и раной, где тепло отводится вниз через возвышающуюся стену в бетонный фундамент и дальше в землю. эффективная изоляция или коэффициент теплопередачи пола значительно снижается. Дома последнего поколения, известные как Пассивные дома во многом решили эту проблему. В будущем траншеи под фундамент будут сначала утепляют, а потом заливают бетоном. эффективно фундаменты будут заключены в изоляцию и больше не будут находиться в прямом контакта с почвой, таким образом перекрывая мостик холода. Стиль основания и используемая изоляция будет зависеть от индивидуальной ситуации, метода строительства и т. д.  Изоляция из полистирола высокой плотности Supergrund является одной из таких основ. Система изоляции в настоящее время продается в Ирландии. Полистирол высокой плотности означает что он достаточно прочен, чтобы выдержать вес здания и не будет поглощать любая влага из-под земли. Videos Videos 1. Рисование Simple Strip Foundation YouTube Video Упражнения и домашнее задание 1. Посмотрите на это видео на сайт. com/watch?v=7lXP—gAagA) и перечислите этапы 2.    Посмотрите это видео о закладке фундамента зимнего сада (https://www.youtube.com/watch?v=x9LCGSf4wUY) и перечислите этапы необходимые шаги 3.    Посетите следующий веб-сайт, посвященный основам: (http://constructionstudiesq1.weebly.com/substructure. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий *
