Я еще не рассказывал о ленточном железобетонном фундаменте, думаю, что пришло время…

Железобетонный ленточный фундамент – это монолитная бетонная армированная конструкция, в виде ленты, проходящая под всеми стенами дома, как несущими, так внутренними стенками здания.

Где применяется ленточный фундамент:

• Для строений, которые создаются из прочных, тяжелых стройматериалов (кирпича, бетона, шлакоблока и т.д.)
• Когда используются тяжелые плиты перекрытие
• На местности, в которой преобладает неоднородный, пучинистый грунт
• При постройке цокольного этажа, подземного гаража или подвала

Ленточный фундамент, который заложен ниже глубины промерзания, выдерживает сильные нагрузки, поэтому его часто используют для постройки жилых, загородных домов.

Преимущества ленточного фундамента:

• Свойство выдерживать высокие нагрузки веса постройки
• Простота создания ленточного фундамента своими руками
• Длительный срок службы фундамента
• Различные типы ленточного фундамента подходят под любой размер кошелька

Основных минусы ленточного фундамента:

• Мелкозагубленный фундамент не подходит под все типы грунта
• Высокая трудоемкость работ
• Большой расход материалов

Остановив свой выбор на монолитном ленточном фундаменте, огромное внимание стоит уделить типу вашего грунта. Тип вашей почты можно узнать при рытье траншеи или просто спросить у соседей, но лучше самим проверить, так как часто бывает, что на соседних участках разные типы грунта. Тест грунта на участке лучше проводить в апреле, мае, когда земля как раз подтаивает и можно заметить на сколько почва влажная и глинистая. Замечу, что сухая почва вспучивается всегда меньше, чем влажная. Так же и глинистая почта вспучивается сильнее, чем песчаная.

Если увидели, что в грунте много глины и воды, тогда фундамент обязательно должен быть глубоким, больше глубины промерзания на 20-30 см. Если, вы в принципе, беспокоитесь за неравномерную, сезонную пучинистость вашего грунта, заглубляйте фундамент ниже глубины промерзания. Для легких или деревянных построек, а так же для внутренних стенок здания фундамент может быть глубиной в пределах 60 см,  поэтому он называется мелкозагубленным. Такой мелкозагубленный ленточный фундамент устанавливается на глубину 20-60 см. Ширина ленты фундамента определяется общими размерами дома, толщиной стен и весом дома.
Минимальная ширина ленты равна толщине стен дома и ни в коем случае не меньше толщины стен. И лучше, если делать ленту фундамента еще и под внутренними стенами дома, то это значительно повысит общую площадь опоры и снизит нагрузку на грунт.

Ориентировочные цифры по ширине ленточного фундамента:

• для легких построек без второго этажа (беседки, летние кухни и прочее) – ширина 20 см

• для сборного каркасного дома – ширина 35 см

• для дома из бревен или из бруса – ширина 35-40 см

• для дома из шлакоблока – ширина 40 см

• для кирпичного дома – ширина 55 см.

Специфика монолитного фундамента под тяжелыми сооружениями остается прежней – нужно, смотреть, чтобы фундамент не был мелким на подозрительных участках почты. И как я уже говорил, что ширина стен, ни коем образом не должны быть меньше ширины стен.

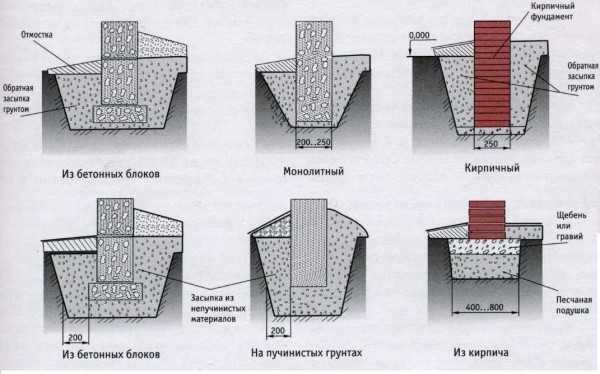

Ленточный фундамент разделяется на несколько основных типов:

Монолитный фундамент, создаваемый из арматурной перевязки и бетонного раствора. Данный тип ленточного фундамента является наиболее прочным и долговечным, т.к. не состоит из конструктора, подобного на сборный ленточный фундамент. Недостаток монолитного ленточного фундамента это наивысшее материальный затраты на материалы, а так же трудоемкость работы по заливанию фундамента.

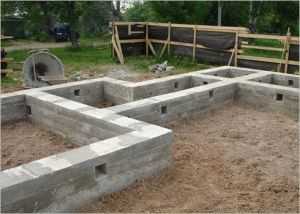

Сборный фундамент.  Название говорит само за себя, т.е. собирается из приготовленных заводом бетонных блоков, которые доставляются на место строительства дома. Сразу же вступают дополнительные расходы на специальную технику для укладки блоков в траншею. Блоки должны лежать в траншее плотно друг к другу и на стыках замазываются раствором, который служит для укрепления фундамента и гидроизоляции материала. Сборный ленточный фундамент не желательно устанавливать на пучинистых породах почвы, т.к. может случиться излом сборной ленты фундамента и это приведет к деформации конструкции. Возможно один из главных плюсов так это скорость изготовления сборного фундамента, высокий темп готовности.

Как сделать бетонный раствор для ленточного фундамента своими руками

1. От качества бетонного раствора зависит прочность и долговечность ленточного фундамента, а от самого ленточного фундамента зависит долговечность всего здания. Скажу вас прямо, что не нужно экономить на качестве цемента и других строительных материалов для изготовления бетонного раствора. И когда вы закупаете все эти стройматериалы самостоятельно, то вы можете проконтролировать их качество и это ваше главное преимущество, так как многие наемные компании пытаются сэкономить на качестве стройматериалов и количестве проделанных земляных работ. Поэтому, я всегда за то, чтобы при возможности вы сами закупали и привозили эти материалы на участок для постройки фундамент и контролировали весь процесс своими глазами.
2. Главные составляющие бетонного раствора для любого фундамента это вода, цемент, щебень и песок. Иногда используются различные добавки, к примеру, для ускорения схватывания раствора.
3. Сразу необходимо отметить, что  составляющие бетонного раствора должны так же быть качественными. Вода должна быть чистой, без примесей. Цемент необходимо правильно выбирать: для легких конструкций подойдет М200, для более капитальных сооружений М300 и выше. Песок должен быть без глины, камушков и различного мусора. Лучше всего использовать речной песок, который дополнительно необходимо просеять ситом. К щебню нет особых требований, главное, что бы его размер был оптимальным  — не слишком большой, но и не слишком мелкий.Что касается соотношения цемента/песка/щебня, необходимо придерживаться следующей пропорции – 1/3/5. Исходя из этого, следует отметить, что щебня должно быть больше чем песка  (примерно в 2 раза, допускается чуть меньше), а воды должно быть больше цемента (60%).Сам раствор рекомендуется замешивать в бетономешалке, привезите её до начала строительства. Бетономешалки достаточно не дорогие или возьмите у соседа. 🙂

3 особенности замешивания бетонного раствора

Когда заливаете фундамент:
— в холодную погоду, воду необходимо подогреть, так раствор быстр

zamer-doma.ru

Монолитный ленточный фундамент для дома

Монолитный ленточный фундамент представляется собой неразъемную конструкцию из стальной арматуры и бетонной ленты. Располагается по периметру здания и под всеми несущими стенами и элементами. При соблюдении технологии конструкция становится единым целым — монолитом —  и имеет очень высокую надежность и прочностные характеристики. По этой причине пользуется популярностью, как при возведении многоэтажных домов, так и частных коттеджей.

Монолитный ленточный фундамент целесообразно применять при невысоком уровне грунтовых вод: когда они располагаются ниже требуемой глубины залегания фундамента. В противном случае необходимо организовывать дренаж, а это дополнительные (и немалые) средства.

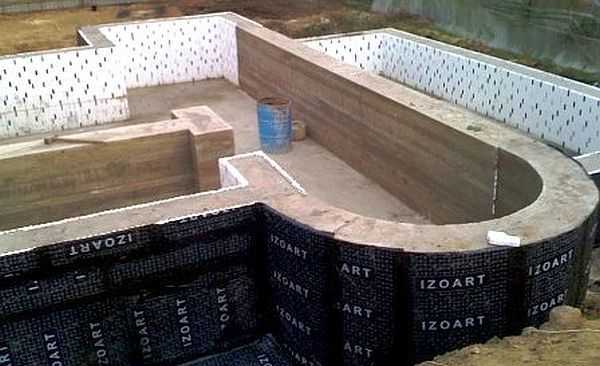

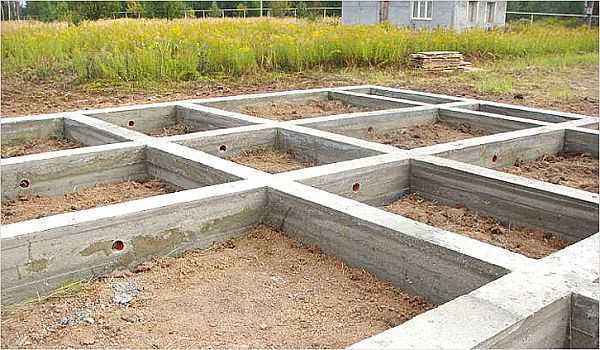

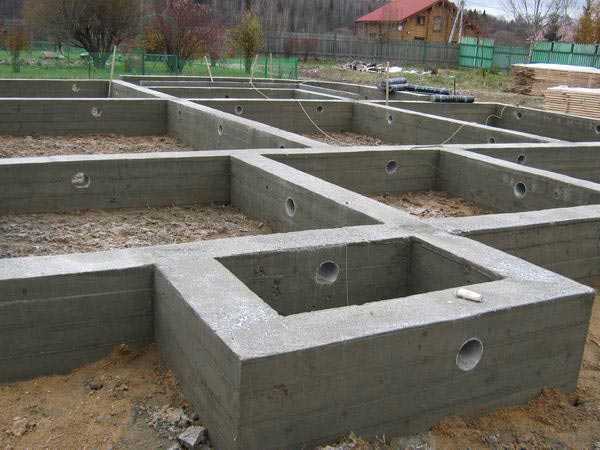

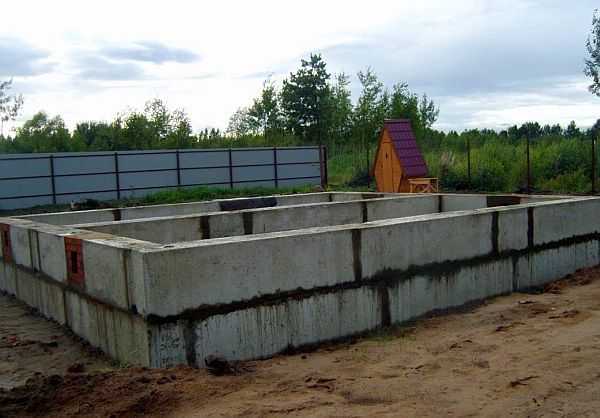

Так выглядит готовый монолитный ленточный фундамент

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

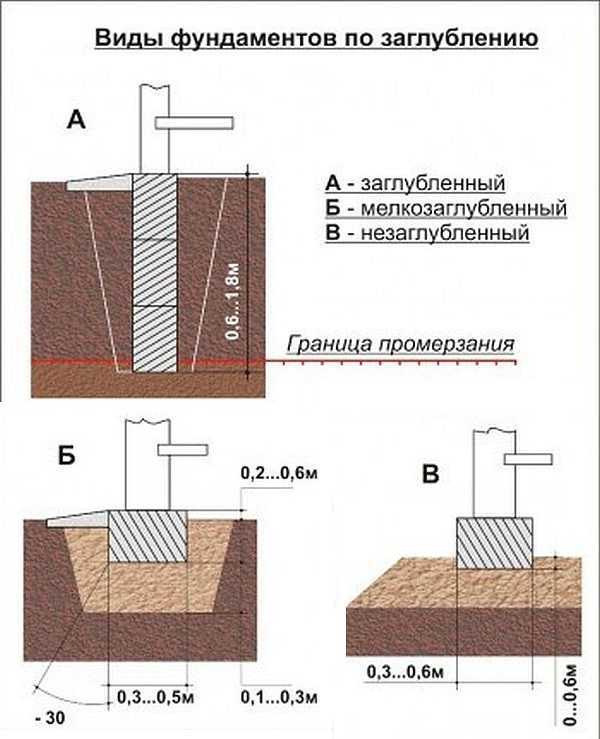

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.  В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

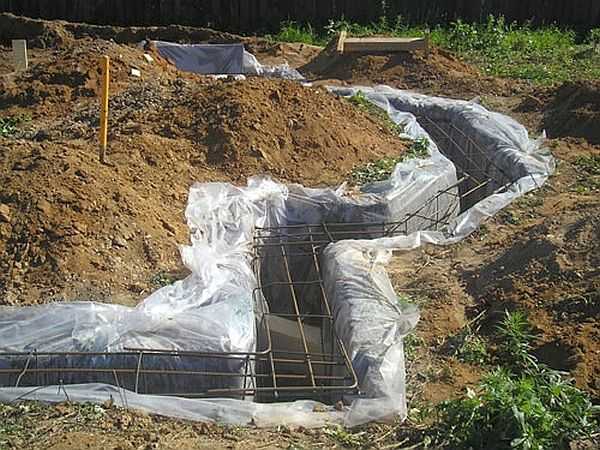

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.

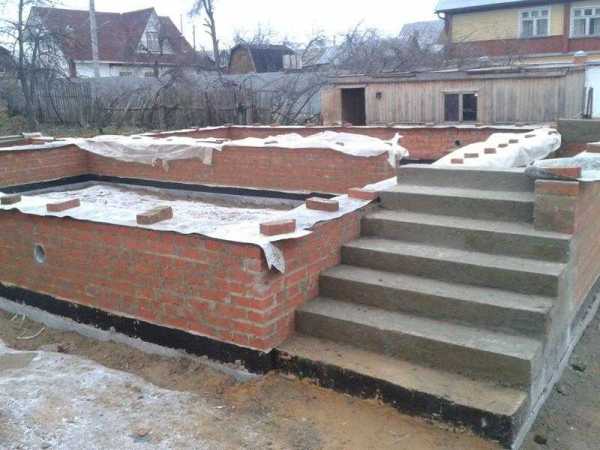

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне.  Потому и толщина ленты будет намного больше и арматура нужна более мощная,  укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

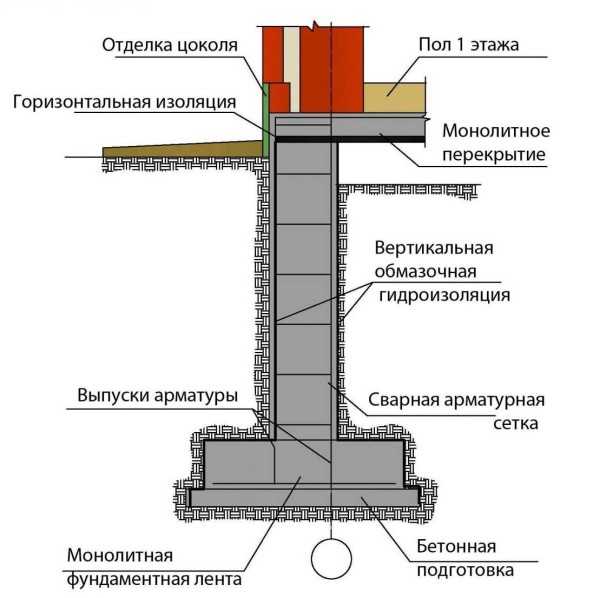

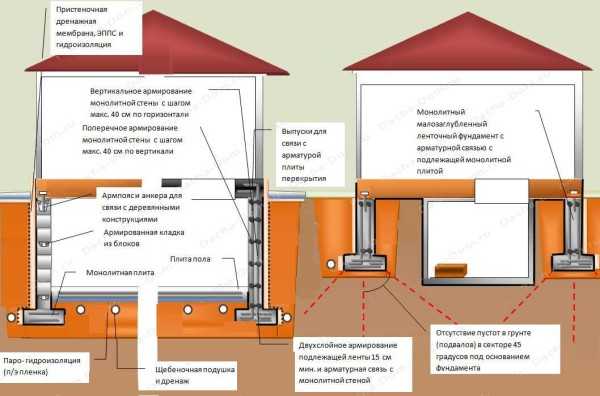

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Монолитный ленточный фундамент: этапы строительства

Даже если строить дом будет организация или бригада, застройщику знать технологию необходимо: только так можно проконтролировать процесс и быть уверенным в качестве работ.

В общем случае технология такая:

• Разметка участка.
• Земельные работы.
• Уплотнение основания, базовая подсыпка и трамбовка.
• Разметка ленты.
• Гидроизоляция.
• Сборка и установка опалубки.
• Вязка арматуры.
• Заливка бетона и его вибрирование.
• Уход за бетоном.

Требуется некоторое пояснение. Двойная разметка — участка и ленты — нужна, если дом будет с подвалом под всей площадью дома. Первый раз вы размечаете  площадь дома с учетом припусков на установку опалубки. Тут уж без нее никак не обойтись. Затем, после того как котлован вырыт и дно подсыпано и утрамбовано, нужно будет разметить именно ленту. По этим отметкам потом будет устанавливаться опалубка, которая и сформирует «профиль» вашего дома.

Теперь немного подробнее о каждом из этапов.

Разметка участка

Так как для проектирования грунт исследовали на определенном участке, привязываться нужно жестко. Подземное строение часто бывает неоднородным и смещение на полметра может оказаться критичным: вдруг там просадочные породы или полость. С точностью до сантиметра позиционироваться вряд ли стоит, но желательно сильно не промахиваться.

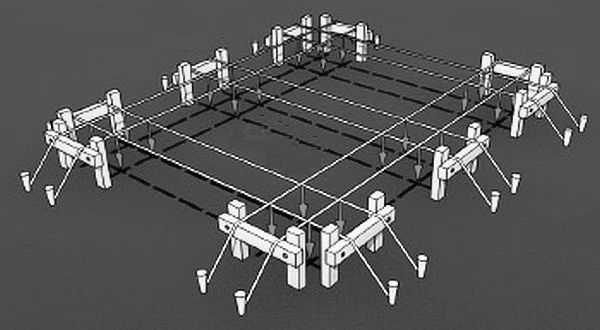

Так можно сделать разметку под фундамент на участке

Земельные работы

Их объемы и используемая техника зависят от того, с подвалом будет у вас дом или без. Если без, то разметили вы ленту — так и нужно будет вынимать грунт. Только с запасом на установку опалубки — а это иногда 50*80 см с каждой стороны. Для щитов нужны распорки, которые не дадут им развалиться.

Если дом с подвалом — вынимать нужно будет весь грунт. Размеры котлована  — на 2-5 м больше размеров фундамента. Это все тот же запас под распорки для опалубки.

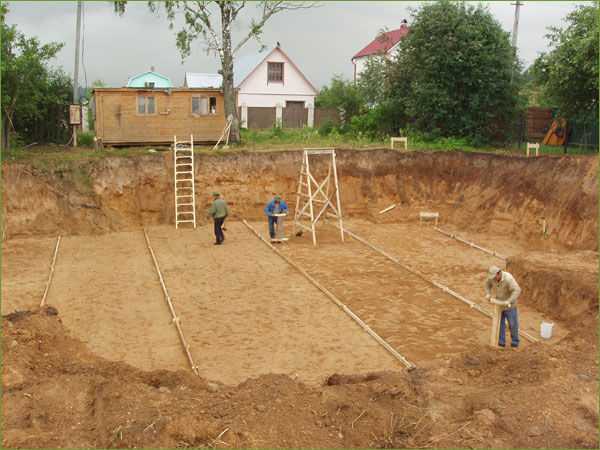

Если дом с подвалом — котлован получается болшой

Для больших объемов лучше использовать специальную технику. Аренда ее стоит немало, но работа бригады «копателей» в течение нескольких дней обойдется не дешевле. Скорости при этом несоразмерены.

Верхний плодородный слой укладывают отдельно, его можно сразу распределить по саду. Остальной грунт сваливают в кучу: частично он пойдет на обратную засыпку, частично его нужно будет вывезти.

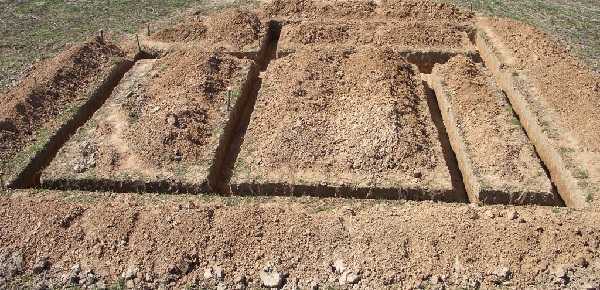

Для дома без подвала копать меньше

Уплотнение дна котлована и подсыпка

После того как основную массу грунта вынули, дно необходимо выровнять и уплотнить. При работе экскаватора часто случается, что какие-то участки имеют на 20-30 см большую глубину, чем необходимо. Все эти неровности необходимо исправить: засыпать и утрамбовать.

Трамбовка и выравнивание нужны по всей площади котлована или траншеи. Причем, не при помощи колоды. Ее можно использовать, если строите забор. Даже уже при строительстве бани или дачи лучше использовать виброплиту.

Разберемся почему. На этот уровень приходится вся нагрузка здания. Даже небольшие пустоты и неровности могут вызвать неравномерную усадку и образование трещин. А дно после выемки земли неровное. И устранить это можно при помощи трамбовки. Еще лучше, если на дно насыпать слой песка со средним или мелким зерном. Он из-за меньших размеров лучше выравнивается. Но для лучшей и более быстрой трамбовки его нужно увлажнить (налить воды, чтобы промочить весь его объем). Виброплита создает усилие, уплотняющее песок на 15-20 см. Именно такой слой и требуется насыпать за один раз. Если по проекту, слой песка 30 см, значит насыпать сначала необходимо 15 см, пролить и утрамбовать его до высокой плотности. Затем насыпать второй и его тоже пролить и утрамбовать.

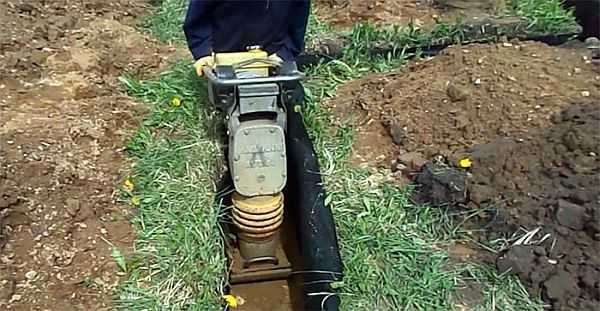

Есть даже узкие трамбовочные машины для уплотнения грунта в траншее

Часто в проект требует создание песчано-гравийной подсыпки. Тогда поверх уплотненного песка насыпается еще слой щебня фракции 30-60 мм. И он тоже утрамбовывается. Толщина этого слоя подсыпки 10-15 см. Его тоже нужно насыпать небольшими слоями примерно по 5 см и каждый утрамбовывать.

В этом случае грунт не только ровняется, он еще становится более плотным: щебень вбивается в расположенную ниже породу, повышая ее несущую способность. Так как плита бьет по камешку с большой силой, то уплотнение происходит на глубину до 40-50 см. А это — очень хорошо.

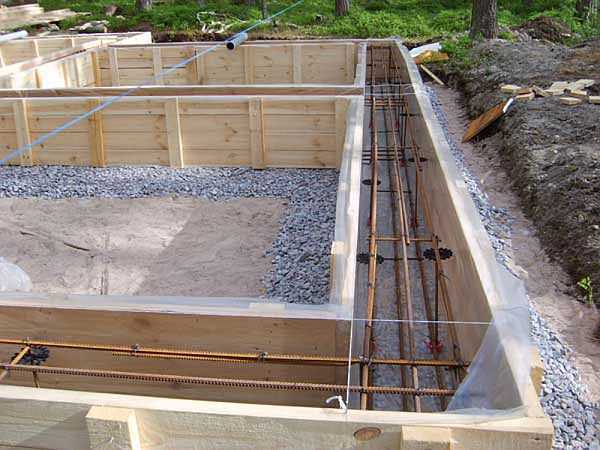

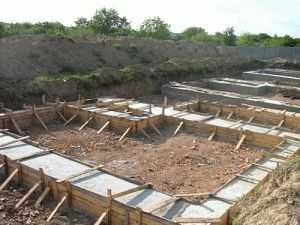

Опалубка для монолитного ленточного фундамента

Опалубку делают из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Фанера есть недорогая, специальная — опалубочная. Она с одной стороны имеет ламинирование — есть защитная пленка. Потому использоваться может несколько раз.

Щиты из листовых материалов укрепляются поперечными и продольными брусками. Из досок скрепляются поперечинами. Выставляют собранные щиты по разметке ленты, закрепляют с наружной стороны укосами, а внутри устанавливают распорки. Все эти крепежные элементы должны придать опалубке заданные габариты. Они же не дадут щитам развалиться или выпятиться при заливке бетона: масса будет на стенки давить немалая, потому крепеж должен быть надежным.

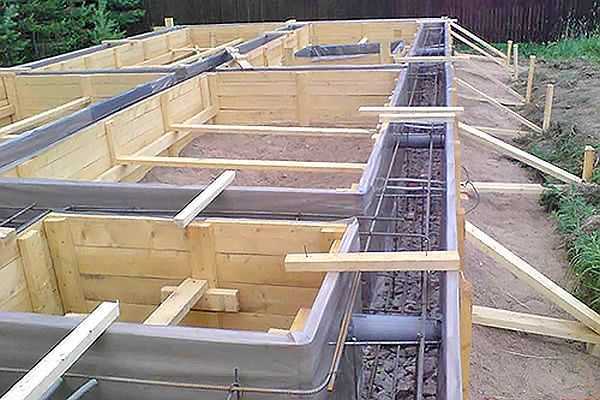

Опалубка — неприменимый атрибут качественного фундамента

Армирование

Из-за особенностей строения — большой протяженности и малой ширины — на ленточный фундамент воздействуют в основном силы, которые пытаются сломать ленту поперек. Потому укреплять ее нужно по длинной стороне. Тут используют мощную ребристую арматуру от 10 мм в диаметре и больше. Вся поперечная арматура только стабилизирует продольные прутки в пространстве, потому ее можно брать гладкую и использовать небольшой толщины — 6-8 мм.

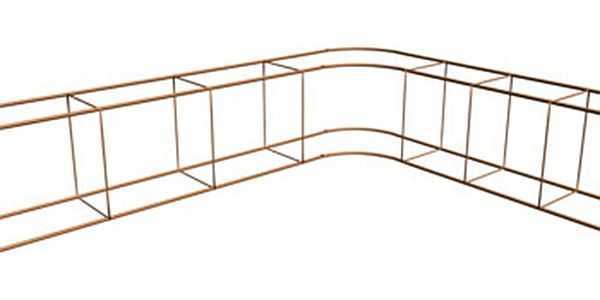

Схема армирования ленточного фундамента

Причем в большинстве случаев, независимо от глубины залегания, достаточно двух армирующих поясов: вверху и внизу ленты. Исключение устройство фундамента с подвалом под всем домом.

Схема армирования ленточного монолитного фундамента приведена на фото. В каждой точке соединения арматуру связывают специальной проволокой. Делают это вручную с использованием крючков или автоматических приспособлений — вязальных пистолетов.

Есть еще один способ: сварка. Но его использование не всегда оправдано. Работа идет быстрее, но при этом соединение получается жестким. При вязке проволокой у арматуры остается некоторая свобода. И это помогает компенсировать некоторые деформации без разрушения бетона. При сварке соединения жесткие, что с одной стороны неплохо, но с другой слишком жесткая конструкция может стать причиной появления трещин.

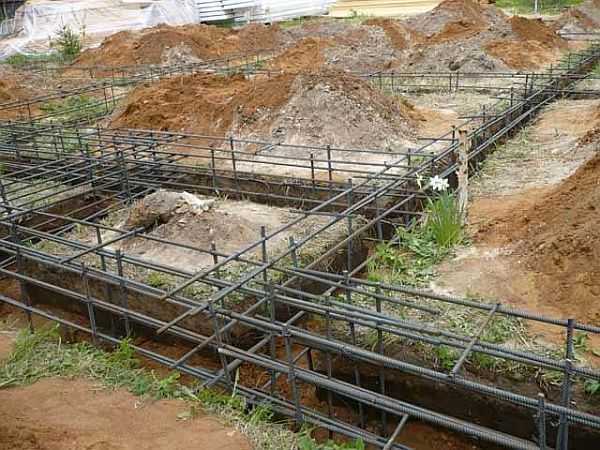

А так армирование выглядит вживую

Еще один момент: место сварки всегда начинает разрушаться первым. Хотя арматура находится в толще бетона, и потому не подвергается коррозии (кислород к ней не проникает), но при каких-либо нарушениях и поступлении кислорода разрушаются первыми сварные соединения.

На этом этапе происходит закладка вентиляционных продухов и коробов, через которые будут подводиться к дому инженерные коммуникации. Если об этом забыть, придется разрушать монолит а это очень нежелательно: чем меньше изъянов, тем крепче будет конструкция.

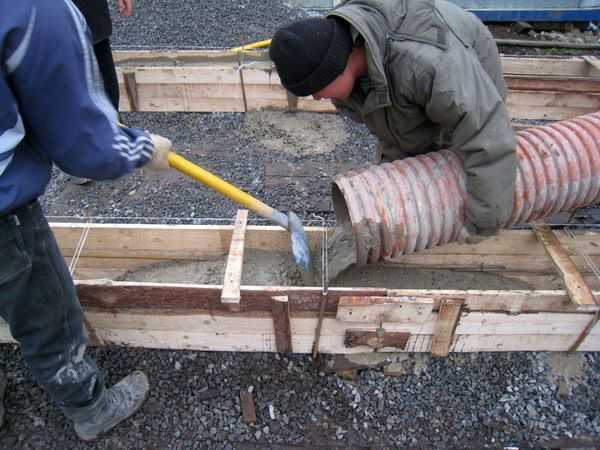

Заливка ленточного фундамента

При строительстве более-менее крупного дома проще и лучше заказывать доставку готового бетона на площадку в миксере. Тогда заливку можно сделать за один день.

Можно бетон делать самостоятельно. Но для этого потребуется бетономешалка. Вручную, перемешивая компоненты в корытах обеспечить должную степень однородности невозможно.

Для заливки большого фундамента проще заказать готовый раствор

Для заливки вручную понадобится как минимум, три человека: один замешивает бетон в бетономешалке, второй распределяет готовую порцию, а третий вибрирует только что залитый участок.

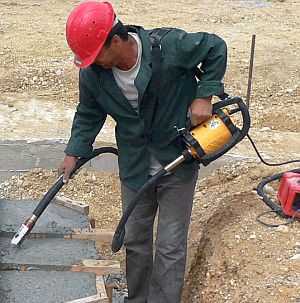

Вибрирование бетона производят при помощи ручных или переносных погружных вибраторов. Этот процесс позволяет удалить все пустоты, более равномерно распределить заполнитель. В результате прочностные характеристики бетона намного улучшаются, он приобретает морозостойкость из-за того что намного меньше впитывает воду. Потому не пропускайте этот этап: при тех же компонентах в растворе, получаем в результате бетон более высокой марки.

Чтобы бетон стал более однородным и приобрел дополнительно морозостойкость, обработайте его вибратором

Еще один момент: при заливке из машины нужно использовать специальные желоба. Во-первых, ими проще доставить бетон к нужной точке, а во-вторых, раствор не должен падать с большой высоты. Если высота падения превышает 150 см, он расслаивается. Результат — низкая прочность.

Уход за бетоном

Если работы велись в жаркую сухую погоду, ленту необходимо прикрыть полиэтиленовой пленкой или любым другим материалом, предотвращающим быстрое испарение влаги. Так как глубина бетона большая, смачивание поверхности ощутимых результатов не даст. Главное — не дать пересохнуть верхушке и пленка с этой задачей справляется отлично.

Если температура во время и после заливки держится в районе +20°C, через трое суток после заливки бетон наберет крепость порядка 50%. И на четвертые сутки опалубку можно снимать и приступать к дальнейшим работам.

При более низких температурах ждать нужно больше: при +10°C это уже 10-14 дней, а при +5°C процесс схватывания практически прекращается. В таких условиях нужно или утеплять опалубку, или подогревать бетон.

Монолитный ленточный фундамент готов, но предстоят еще работы по его утеплению и гидроизоляции. Только после этого его засыпают (обратная засыпка).
