Фторопласт или капролон: Фторопласт и капролон: сравнения отличия

Сравнение фторопласта и капролона | Особенности и различия

November 19, 2021

Фторопласт и капролон относятся к современным конструкционным материалам, способным заменить детали из металлов и сплавов. При выборе материала важно учесть физико-механические и химические свойства, а также условия их эксплуатации.

На первый взгляд у фторопласта и капролона нет отличий, но если их не видно внешне, это не значит что материалы идентичны. Да, они оба имеют гладкую поверхность и цвет от белого до светло-кремового. Фторопласт практически белый, плотного однородного цвета, очень скользкий на ощупь, при ударе издает глухой звук, его можно легко поцарапать.

При этом, если приглядеться, то можно заметить различия в оттенках: капролон (полиамид) имеет более кремовый цвет, его поверхность менее скользкая, твердая, сложнее поддается механическим повреждениям и, если постучать по нему, то звук будет звонким. Что касается массы, то она в 2 раза меньше массы фторопласта.

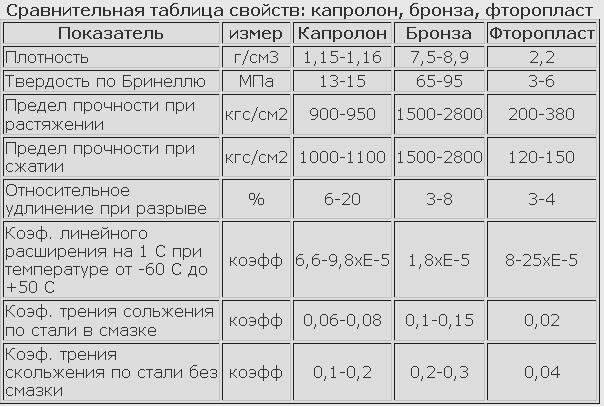

Какие еще различия у фторопласта и капролона существуют?

1. Температура плавления. Фторопласт обладает более широким диапазоном рабочих температур от -269°C до + 260°C, капролон от -40°C до +100°C, кратковременно -100°C до +170°C. Фторопласт в отличие от капролона не плавится и не горит, а переходит в текучее состояние при +327°C. Температура плавления капролона в пределах +215°C +225°C в различных его модификациях.
2. Коэффициент трения по смазке и без. Фторопласт более скользкий и имеет меньший коэффициент трения по сравнению с капролоном. Для фторопласта коэффициент трения без смазки 0,02, со смазкой 0,04; у капролона коэффициент трения на несколько пунктов выше: от 0,20 до 0,33. Благодаря такому низкому коэффициенту трения детали из капролона или фторопласта могут использоваться там, где нежелательна смазка – например в пищевой, текстильной или фармацевтической промышленности; также могут устанавливаться в труднодоступных местах, где уход и смазка затруднительны или невозможны.
3. Водопоглощение. У фторопласта оно равно нулю, т.е. он совсем не впитывает влагу. У капролона же насыщение влагой возможно до 2% от его массы в течение 24 часов, а максимально до 7% (зависит от способа производства капролона и его модификации, на нашем складе реализуется капролон полиамид ПА 6 литой высшего качества, произведенный путем анионной полимеризации).
4. Твердость. Здесь капролон одержит победу, ведь его твердость гораздо выше (160-200 МПа), чем у фторопласта (29,4-39,2 МПа).

При выборе материала для изготовления деталей ориентируйтесь:

Выбирайте фторопласт, если вам важно, чтобы деталь:	Выбирайте капролон, если имеются следующие требования к изделию:
— не впитывала воду; — не поддерживала горение; — выдерживала максимально высокие температуры; — была способна самосмазываться; — могла работать в полном вакууме; — имела наивысшие диэлектрические характеристики.	— малый вес; — изделие должно выдерживать большие нагрузки, силу сжатия и растяжения; — устойчивость к трению; — стойкость к высоким предельным ударным нагрузкам.

На основе этих данных и условий эксплуатации можно сделать выбор в пользу того или другого полимера.

МТР-Сервис производит только качественную продукцию! Подробнее ознакомиться с товаром можно здесь.

Капролон, Фторопласт, Текстолит — что лучше

Синтетические полимерные материалы уже давно используют во множестве отраслей в качестве полноценной замены громоздких и тяжелых стальных деталей, либо для замены менее качественных и устойчивых деталей из других материалов. Помимо улучшенных физико-технических характеристик, полимерные материалы обладают существенно меньшей ценой, что является немаловажным фактором для множества производственных предприятий и частных потребителей. Существует достаточно большое количество различных материалов на основе полимерных соединений, например, фторопласт, капролон и текстолит.

Для начала рассмотрим фторопласт. За счет высокого содержания в своем химическом составе фтора, этот материал способен проявлять высокую стойкость ко множеству агрессивных сред, низкий и высоких температур, давления. Также он является диэлектриком и не боится радиационного воздействия. Фторопласт проявляет стойкость по отношению к коррозии. Это гидрофобный материал, а при возгорании фторопласт имеет свойство затухать.

Если говорить про капролон, то этот материал получают из капролактама. Капролон обладает износостойкостью, высокой прочностью и устойчивостью к различным агрессивным условиям рабочей среды. При всем этом, капролон имеет легкий вес, который в соотношении со сталью меньше практически в 7 раз. Особой отличительной чертой капролона вполне можно считать его способность к самосмазыванию при трении.

Текстолит – это искусственный слоистый материал, изготавливаемый на основе наполнителя и связующего состава. В качестве наполнителя выступают различные виды тканей, причем в зависимости от того, какая именно ткань была использована, выделяют несколько разновидностей текстолита.

Текстолит обладает целым рядом достоинств, к главным из которых следует отнести низкий коэффициент трения, небольшую плотность, довольно высокую механическую прочность, легкость в любой механической обработке. Кроме того, текстолит – великолепный диэлектрик.

Капролон и фторопласт имеют много схожих особенностей. В частности, за счет их биологической безвредности для жизнедеятельности человека их применяют в фармацевтике и пищевом производстве как протезы, элементы технологического оборудования, составные детали и формовые заготовки. Оба материала хорошо обрабатываются на специальных станках, будь то фрезеровочное или сверлильное оборудование.

Текстолит же чаще всего применяется в электротехническом машиностроении при изготовлении деталей, обладающих изоляционными свойствами; при производстве изделий, устойчивых к воздействию агрессивных сред; при изготовлении шестерней для редукторов, коробок скоростей, центробежных насосов и т. п. Популярным в этих областях производства его делают: термоустойчивость, возможность эксплуатации в агрессивных средах, простота в обработке, невысокая плотность и низкий коэффициент трения.

Компания ООО «ТПК» может изготовить для Вас детали из всех описанных материалов, а также из различных марок сталей и других металлов.

Gale Apps — Технические трудности

Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно. Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.

Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253. Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.

org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [authorizationService@theBLISAuthorizationService]; вложенным исключением является com.zeroc.Ice.UnknownException unknown = «java. lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0 в java.base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.java:64) в java.base/jdk.internal.util.Preconditions.outOfBoundsCheckIndex(Preconditions.java:70) в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions.java:248) в java.base/java.util.Objects.checkIndex(Objects.java:372) в java.base/java.util.ArrayList.get(ArrayList.java:458) в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.java:60) в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53) в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.java:30) в com.

gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager.java:17) в com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher.java:244) на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher.java:71) на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:52) на com.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer.

java:82) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.authorizeProductEntry(CrossSearchProductEntryAuthorizer.java:44) на com.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer.java:31) в com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57) на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.java:61) на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize(BLISAuthorizationServiceImpl.java:1) в com.gale.blis.auth.AuthorizationService._iceD_authorize(AuthorizationService.java:97) в com.gale.blis.auth.AuthorizationService._iceDispatch(AuthorizationService.java:406) в com.zeroc.IceInternal.Incoming.invoke(Incoming.java:221) в com.zeroc.Ice.ConnectionI.invokeAll(ConnectionI. java:2706) на com.zeroc.Ice.ConnectionI.dispatch(ConnectionI.java:1292) в com.zeroc.Ice.ConnectionI.message(ConnectionI.java:1203) в com.zeroc.IceInternal.ThreadPool.run(ThreadPool.java:412) в com.zeroc.IceInternal.ThreadPool.access$500(ThreadPool.java:7) в com.zeroc.IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool.java:781) в java.base/java.lang.Thread.run(Thread.java:834) » org.springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:348) org.springframework.remoting.ice.IceClientInterceptor.invoke(IceClientInterceptor.java:310) org.springframework.remoting.ice.MonitoringIceProxyFactoryBean. invoke(MonitoringIceProxyFactoryBean.java:71) org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186) org.springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy.java:215) com.sun.proxy.$Proxy151.authorize(Неизвестный источник) com.gale.auth.service.BlisService.getAuthorizationResponse(BlisService.java:61) com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65) com.gale.apps. controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57) com.gale.apps.controllers.DocumentController.redirectToDocument(DocumentController.java:22) jdk.internal.reflect.GeneratedMethodAccessor300.invoke (неизвестный источник) java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43) java.base/java.lang.reflect.Method.invoke(Method.java:566) org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.java:205) org. springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:150) org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod.java:117) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:808) org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.handle(AbstractHandlerMethodAdapter.java:87) org. springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1067) org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:963) org.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:1006) org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:898) javax.servlet.http.HttpServlet.service(HttpServlet.java:626) org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:883) javax. servlet.http.HttpServlet.service(HttpServlet.java:733) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org. apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:67) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org. springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java:100) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:102) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org. apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) com.gale.common.http.filter.SecurityHeaderFilter.doFilterInternal(SecurityHeaderFilter.java:29) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:102) org. apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.owasp.validation.GaleParameterValidationFilter.doFilterInternal(GaleParameterValidationFilter.java:97) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org. springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:126) org.springframework.boot.web.servlet.support.ErrorPageFilter.access$000(ErrorPageFilter.java:64) org.springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter.java:101) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:119) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org. apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter.java:93) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.doFilterInternal (WebMvcMetricsFilter.java:96) org. springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:201) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org. apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.java:202) org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97) org.apache.catalina.authenticator.AuthenticatorBase.invoke(AuthenticatorBase.java:542) org.apache.catalina.core.StandardHostValve.invoke(StandardHostValve.java:143) org.apache.catalina.valves.ErrorReportValve.invoke(ErrorReportValve.java:92) org. apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.java:687) org.apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78) org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357) org.apache.coyote.http11.Http11Processor.service(Http11Processor.java:374) org.apache.coyote.AbstractProcessorLight.process(AbstractProcessorLight.java:65) org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.java:893) org. apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707) org.apache.tomcat.util.net.SocketProcessorBase.run(SocketProcessorBase.java:49) java.base/java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128) java.base/java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:628) org.apache.tomcat.util.threads.TaskThread$WrappingRunnable.run(TaskThread.java:61) java.base/java.lang.Thread.run(Thread.java:834)

Исследование токарной обработки термопластов после ультразвуковой обработки заготовки

[1] В. Н. Подураев, Резка твердых материалов, Машиностроение, Москва (1974).

[2] Дж. Ахмад, Обработка полимерных композитов, Springer Science & Business Media, Нью-Йорк (2009 г.).).

[3] Ф. Клоке, Производственные процессы: резка, Springer-Verlag, Берлин (2011).

[4] Д.А. Дорнфельд, Д. Ли, Точное производство. Спрингер, Нью-Йорк (2008 г. ).

[5] Х. Хонг, Технология обработки композитных материалов: принципы и практика, Elsevier, Амстердам, (2012).

[6] Дж. П. Дэвим Дж. П., Нетрадиционные процессы обработки: достижения в исследованиях. Springer Science & Business Media, Нью-Йорк (2013 г.).

[7] О.Ю. Еренков, А.Г. Ивахненко, В.Б. Протасев, Исследование качества точения капролона керамическим режущим инструментом, MATEC Web of Conferences. 129 (2017) 1-4.

DOI: 10.1051/matecconf/201712901015

[8] Еренков О.Ю., Сигитова М.А. (2016) Новая концепция высокопроизводительного точения полимеров. Химическая и нефтяная инженерия. 51 (2016) 636-639.

DOI: 10.1007/s10556-016-0099-3

[9] О.Ю. Еренков, А.С. Верещагина, Е.Г. Кравченко Е. Г. Обработка полимерных заготовок на токарном станке после предварительной поверхностной деформации // Российские инженерные исследования. 36 (2016) 376–378.

DOI: 10. 3103/s1068798x1605004x

[10] О.Ю. Еренков, А.П. Богачев, Токарная обработка полимеров с импульсным электромагнитным облучением заготовки, Российские инженерные исследования 36 (2016) 466–468.

DOI: 10.3103/s1068798x16060095

[11] О.Ю. Еренков, С.А. Ковальчук, А.В. Гаврилова, Комбинированный способ механической обработки пластмассовых деталей на основе предварительной обработки механическим пухом, Редкие металлы 26 (2016) 20-24.

[12] О. Ю. Еренков, Патент РФ 2574764. (2016).

[13] О.Ю. Еренков, Патент РФ 2584207. (2016).

[14] А.Г. Ивахненко, О.Ю. Еренков О.Ю., Колебательный процесс технологических систем при токарной обработке технологии изготовления капролоновых заготовок, Химическая и нефтяная техника 49(2013) 411-417.

DOI: 10.1007/s10556-013-9766-9

[15] О. Ю. Еренков, Инновационные технологии механической резки полимерных материалов, Комсомольский-на-Амуре гос. Техн. ун-та, Комсомольск-на-Амуре, (2014).

DOI: 10.17084/2012.iv-1(12).8

[16] Х. Хонг, Х. Ца, Расширенный анализ нетрадиционной обработки, Springer, Нью-Йорк, (2012).

[17] О.Ю. Еренков, Е.О. Ивахненко, Исследование влияния режимов резания на стружкообразование, Химическая и нефтегазовая техника. 50 (2014) 273-276.

DOI: 10.1007/s10556-014-9894-x

[18] Е. М. Карташов, Б. Цой, В.В. Шевелев, Структурно-статистическая кинетика деструкции полимеров, Химия, Москва (2002).

[19] А.А. Аскадский, Деформация полимеров, Химия, Москва (1973).

[20] Г.М. Бартенев, Ю.В. Зеленев, Курс физики полимеров, Химия, Ленинград (1974).

[21] Д. Б. Соловьев, С. Д. Северин, Исследование измерения переходных токов с помощью симулятора схемы micro-CAP, Промышленная инженерия, приложения и производство (ICIEAM), Международная конференция по.
