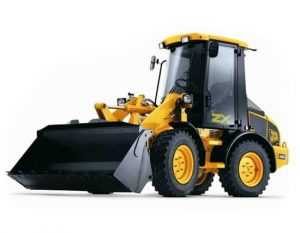

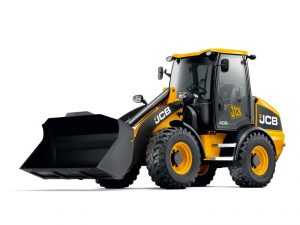

Фронтальный погрузчик JCB 426 ZX
Фронтальный погрузчик JCB 426 ZX
JCB 426 ZX – погрузочный аппарат от британского разработчика, одного из лидеров по производству фронтальных погрузчиков. Машина удобна в использовании благодаря продуманным техническим решениям и передовым технологиям. Техника представляет собой высокотехнологичный агрегат для выполнения различных операций с грузовой тарой, отличающейся по форме и габаритам. С помощью JCB 426 ZX можно осуществлять любые задачи, пользуясь специальным навесным оборудованием. Выносливость и адаптация к суровым природным факторам способствуют качественной и бесперебойной работе погрузчика, что очень важно, например, при работе в северных регионах России, либо при экстремально жарких температурах. Машина изготовлена по лучшим стандартам и нормам, и поэтому продолжает быть актуальной и пользоваться высоким спросом, не смотря на уже несколько лет производства. В этой статье представлены основные технические и эксплуатационные параметры фронтального погрузчика JCB 426 ZX, его возможности, особенности эксплуатации и стоимость модели.
Назначение
Погрузчик JCB 426 ZX предназначен для перевозки грунта, строительных материалов, тяжелых автомобильных и промышленных объектов, холодильного оборудования и т. д. Помимо транспортировочных работ, машина превосходно работает в коммунальном хозяйстве, в дорожно-транспортной сфере, при выполнении ямочного ремонта и возведения пешеходных тротуаров, городских и загородных трасс, а также принимает активное участие в строительстве или разрушении целых зданий и сооружений, подлежащих сносу. Как видим, техника рассчитана на большой объем задач, при наличии нужных навесных опций. Например, при установке сельскохозяйственного оборудования модель JCB 426 ZX будет весьма востребована среди фермеров и агрономов, так как появится возможность обрабатывать грунт различными способами – окучивать, культивировать, бороновать почву, а также скашивать траву и выравнивать поверхность, подготавливать почву к посеву плодовоовощных культур. В коммунальном хозяйстве аппарат способен эффективно счищать мусор и пыль с дорожек и автомобильных трасс. Далее рассмотрим навесные опции, позволяющие повысить функциональность погрузчика.
Видео
Навесное оборудование
- Снегоуборочный отвал – оборудование с механическим поворотом в базовой комплектации. Обеспечивает эффективную уборку снежных сугробов. Отвал можно настроить по углу наклона. Обратим внимание, что у отвала с гидравлическим приводом регулировка угла наклона выполняется автоматически, с помощью рычага, расположенного в кабине оператора.
- Вилы паллетные – навесное оборудование для использования JCB 426 ZX в качестве вилочного погрузчика. Данная опция подойдет для погрузки, перемещения и выгрузки объектов на поддоны (паллеты). Ширину паллетных вил можно настроить в зависимости от размеров и массы груза.
- Стрела телескопическая – грузоподъемное устройство, с помощью которого можно осуществлять подъем и выгрузку предметов, находясь на расстоянии от точки выгрузки/погрузки. При этом машина может находиться на одном месте и не двигаться. Выдвижная стрела рассчитана на грузоподъемность до 2 тысяч кг. Стрела с крановым крюком установлена на шарнирной опоре, которая обеспечивает прочность конструкции, и позволяет стреле вращаться в любой плоскости.
- Бревнозахват – навесное оборудование для захвата и транспортировки предметов с цилиндрической формой, преимущественно бревен. Грузоподъемность механизма может достигать 3 и 5 тонн в зависимости от модификации. Диаметр обхвата составляет в пределах 400-900 мм.
- Вилы-захват – еще одно оборудование, схожее с предыдущей опцией. Представляет собой устройство узкого профиля, рассчитанное на захват цилиндрических предметов, преимущественно труб малого диаметра. Ис
pogruzil.com
Фронтальный мини-погрузчики JCB
На данный момент фронтальные погрузчики-экскаваторы JCB 403–411 HT — это одна из лучших линеек малогабаритной спецтехники, поэтому она применяется для выполнения различных сложных задач самого широкого спектра, например, дорожно-строительных работ, рытья котлованов и сельскохозяйственных работ.
Преимущества мини-погрузчиков JCB
При сборке данной спецтехники применяются компоненты Parker, Bosch и других ведущих производителей, что обеспечивает высокие эксплуатационные показатели. Проектирование колесных мини-погрузчиков JCB производится при помощи методов компьютерного моделирования, благодаря которым возможен точный расчет максимальных нагрузок на разные узлы.
Перечислим другие преимущества этих машин:
- высокий рабочий ресурс;
- повышенная безопасность;
- высокая надежность;
- неприхотливость в техобслуживании и ремонте;
- компактность;
- возможность применения в ограниченном пространстве;
- способность развивать высокий крутящий момент на пониженных оборотах;
- значительное усилие отрыва ковша;
- возможность установки разнообразного навесного оборудования;
- экономичные моторы отличаются эффективностью работы на всей амплитуде оборотов;
- лучшее соотношение мощности к общему весу в данном классе машин;
- повышенная производительность при любых нагрузках;
- надежность даже в сложных условиях работы;
- способность работать в условиях повышенной влажности и резких перепадов температуры;
- увеличенные периоды сервисного обслуживания основных агрегатов, что существенно снижает стоимость ТО;
- минимальные расходы на плановое техобслуживание.
Особенности мини-погрузчиков JCB
Данная спецтехника имеет следующие особенности:
- Шестискоростная трансмиссия в сочетании с высоким крутящим моментом позволяют проводить работы при любых нагрузках.
- Гидросистема обеспечивает плавное изменение мощности в зависимости от нагрузки. Данные параметры достигаются благодаря использованию насосов с переменным объемом рабочей жидкости.
- Оператор имеет хороший обзор благодаря просторной кабине с большими стеклами.
- Удобное управление с высокой плавностью хода позволяет производить точное перемещение ковша.
- Повышенная шумо- и виброизоляция снижает утомляемость оператора даже при продолжительной работе.
- Автосистема стабилизации SRS значительно снижает потери груза, а также уменьшает колебания при перемещении, благодаря чему сокращается время цикла, и, в свою очередь, повышается производительность.
- Особая компоновка обеспечивает легкий доступ к основным узлам.
- Благодаря гидравлическим съемным кареткам значительно расширяется сфера применения погрузчиков.
- Специальная электронная система следит за техсостоянием машины, своевременно сообщая оператору о возникающих неисправностях.
- Дополнительные электронные автосистемы позволяют избежать потери груза, а также увеличить производительность.
- Широко открывающийся капот обеспечивает легкий доступ к главным узлам экскаватора.
- Высокое качество запчастей значительно снижает износ деталей и, как результат, продлевает срок службы погрузчика.
- Усиленная конструкция кабины защищает оператора при падении тяжелых предметов или опрокидывании погрузчика.
- Погрузчики соответствует евростандартам в отношении вредных выбросов и шума.
- Тормоза с сервоприводом обеспечивают эффективную и четкую работу.
Описание и характеристики мини-погрузчиков JCB

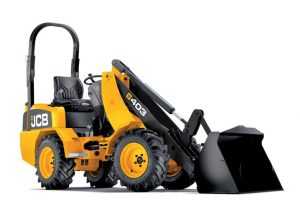

JCB 403
Этот малогабаритный универсальный погрузчик находит самое широкое применение — от строительных до сельскохозяйственных работ. Отличается эффективностью, экономичностью и высокой скоростью при выполнении поставленных задач.
Экскаватор JCB 403 имеет следующие особенности:
- Увеличенный объем ковша и значительная высота: выгрузки позволяют производить быстрое, перемещение грузов.
- Гидростатический привод значительно облегчает управление.
- Гидромоторы, расположенные на всех колесах,
обеспечивают высокий клиренс благодаря отсутствию карданных валов, что повышает защиту нижней части корпуса. - Высокая производительность и скорость перемещения (15 км/ч) возможны благодаря мощному двигателю.
- Короткое время цикла работы.
- Компактные размеры, повышенная прочность и маневренность позволяют использование машины для самых тяжелых условий работы, особенно в ограниченном пространстве.
- Возможность использования различного навесного оборудования, например, вилочных захватов, ковшов, а также силосных захватов и вил.
Технические характеристики данной модели находятся в приведенной ниже таблице.
| JCB 403 | |
| Общая масса (кг) | 2115 |
| Мощность мотора (кВт/л. с.) | 27/36 |
| Высота выгрузки (мм) | 2180–2428 |
| Вместимость ковша (м³) | 0,3 |
| Габаритные размеры д×ш×в (мм) | (3959–4300)×1015×2499 |
| Грузоподъемность (кг) | 419 |
| Усилие отрыва ковша (kH) | 20,5 |
JCB 406
Мини-погрузчики JCB 406 отличаются компактностью, непревзойденной маневренностью и простотой в управлении. Машина может выполнять широкий спектр работ благодаря простоте эксплуатации.
Отметим некоторые особенности данной модели:
- высокие показатели производительности;
- благодаря компактным габаритным размерам модель может совершать крутой разворот и работать в стесненном пространстве;
- шарнирно-сочлененная конструкция шасси позволяет достигнуть повышенной маневренности и оптимизирует процесс перемещения грузов;
- благодаря гидрозамку быстрой сцепки возможна быстрая установка требуемого навесного оборудования;
- гидросистема производится с 3 или 4 золотниками;
- большой выбор шин и навесного оборудования для различных видов работ;
- 2-скоростной гидростатический привод позволяет выполнять особо тяжелые работы;
- для ручного управления используется один рычаг;
- длительные периоды между ТО удешевляют обслуживание погрузчика;
- полноприводная гидротрансмиссия обеспечивает высокое тяговое усилие (независимо от нагрузки), уменьшенный износ шин, а также низкие эксплуатационные расходы;
- высокая производительность достигается благодаря мощному дизельному мотору JCB Kohler;
- задние фары утоплены в корпус;
- транспортная скорость — 20 км/ч.
Технические характеристики этой машины можно посмотреть в нижеприведенной таблице.
| JCB 406 | |
| Общая масса (кг) | 5082 |
| Мощность двигателя (кВт/л. с.) | 44/59 |
| Высота разгрузки (мм) | 2489 |
| Вместимость ковша (м³) | 0,8 |
| Габаритные размеры д×ш×в (мм) | 5133×1900×2500 |
| Опрокидывающая нагрузка при полном повороте (кг) | 3250 |
JCB 409
Этот мощный мини-погрузчик используется для проведения дорожно-строительных работ, в коммунальном хозяйстве и промышленном строительстве. Машина может использоваться в ограниченном пространстве.
Приведем некоторые особенности данного погрузчики:
- Модернизированные узкие рукояти расширили обзор, благодаря чему водитель может быстрее перемещать грузы на паллетах.
- Повышенная производительность обеспечивается при помощи независимой гидравлики рукояти.
- При оборудовании дополнительными погрузочными вилами погрузчик может без особого труда поднимать 2500 кг.
- Непревзойденная проходимость машины обеспечивается благодаря инновационной конструкции осциллирующейся балки, которая кроме всего прочего не позволяет колесам отрываться от земли на неровной поверхности.
- Максимальная скорость — 30 км/ч.
Технические параметры данного погрузчика находятся в таблице, приведенной ниже.
| JCB 409 | |
| Эксплуатационная масса (кг) | 5820–5924 |
| Мощность мотора (кВт/л. с.) | 56/75 |
| Опрокидывающая нагрузка при полном повороте (кг) | 3 813 |
| Высота разгрузки (мм) | 2446–2619 |
| Вместимость ковша (м³) | 0,9–1,6 |
| Габаритные размеры д×ш×в (мм) | 5465×1900×2643 |
JCB 411 и JCB 411 HT
Малогабаритные погрузчики JCB 411 и JCB 411 HT оснащены удлиненной стрелой Super High Lift. Они могут развивать максимальную транспортную скорость 37,5 км/ч. JCB 411 HT имеет более высокую грузоподъемность.
- JCB 411HT
-
- JCB 411HT
Некоторые технические параметры данных машин можно посмотреть в нижеприведенной таблице.
| Модель JCB | 411 | 411 HT |
| Эксплуатационная масса (кг) | 8528 | 8674 |
| Мощность ДВС (кВт/л. с.) | 74/100 | 68,6/92 |
| Грузоподъемность (кг) | 2995 | 4374 |
| Опрокидывающая нагрузка при полном повороте (кг) | 5990 | — |
| Предельное усилие отрыва (кН) | 68 | — |
| Высота выгрузки при угле опрокидывания 45º (мм) | 2582 | 2460/2610 |
| Вместимость ковша (м³) | 1,4 | 1,2 |
| Габаритные размеры д×ш×в (мм) | — | 5978(6090)×2203×3078 |
Видео: Навесное оборудование JCB
stroyteh.pro
Фронтальные погрузчики JCB — Спецтехника, строительная и погрузочная техника
| Эксплуатационная масса, кг | 23800 |
| Высота разгрузки ковша, мм | 2792 |
| Объем, м3 | 3,8-4,8 |
| Максимальная скорость передвижения, км/ч | 40 |
читать далее »
| Эксплуатационная масса, кг | 21581 |
| Высота разгрузки ковша, мм | 2559 |
| Максимальная скорость передвижения, км/ч | 41,5 |
| Объем, м3 |
читать далее »
| Эксплуатационная масса, кг | 9745 |
| Максимальная скорость передвижения, км/ч | 36,3 |
| Объем, м3 | 1,4-1,7 |
| Высота разгрузки ковша, мм | 3386 |
читать далее »
| Эксплуатационная масса, кг | 8774 |
| Объем, м3 | 1,2-1,7 |
| Высота разгрузки ковша, мм | 2594 |
| Максимальная скорость передвижения, км/ч | 37,5 |
читать далее »
| Эксплуатационная масса, кг | 5820 |
| Объем, м3 | 1-1,4 |
| Высота разгрузки ковша, мм | 2446 |
| Максимальная скорость передвижения, км/ч | 40 |
читать далее »
| Эксплуатационная масса, кг | 4934 |
| Максимальная скорость передвижения, км/ч | 20 |
| Объем, м3 | 0,8-1,4 |
| Высота разгрузки ковша, мм | 2295 |
читать далее »
| Эксплуатационная масса, кг | 2115 |
| Высота разгрузки ковша, мм | 2167 |
| Максимальная скорость передвижения, км/ч | 15 |
| Объем, м3 | 0,3 |
читать далее »
| Снаряженная масса, кг | 21335 |
| Полезная мощность двигателя, кВт / л.с. | 161 / 216 |
| Емкость ковша, куб. м | 3,1 – 3,5 |
| Максимальная грузоподъемность, кг | 11955 |
читать далее »
| Снаряженная масса, кг | |
| Полезная мощность двигателя, кВт / л.с. | 161 / 216 |
| Емкость ковша, куб. м | 3,1 – 3,5 |
| Максимальная грузоподъемность, кг | 11757 |
читать далее »
| Снаряженная масса, кг | 19025 |
| Полезная мощность двигателя, кВт / л.с. | 144 / 193 |
| Емкость ковша, куб. м | 3,1 – 3,5 |
| Максимальная грузоподъемность, кг | 10523 |
читать далее »
| Снаряженная масса, кг | 16266 |
| Полезная мощность двигателя, кВт / л.с. | 132 / 177 |
| Емкость ковша, куб. м | 2,3 – 2,7 |
| Максимальная грузоподъемность, кг | 8363 |
читать далее »
| Снаряженная масса, кг | 16897 |
| Полезная мощность двигателя, кВт / л.с. | 129 / 173 |
| Емкость ковша, куб. м | 2,3 – 2,7 |
| Максимальная грузоподъемность, кг | 8552 |
читать далее »
| Снаряженная масса, кг | 14320 |
| Полезная мощность двигателя, кВт / л.с. | 113 / 150 |
| Емкость ковша, куб. м | 2,1 |
| Максимальная грузоподъемность, кг | 7660 |
читать далее »
| Снаряженная масса, кг | 14730 |
| Полезная мощность двигателя, кВт / л.с. | 113 / 152 |
| Емкость ковша, куб. м | 2,8 |
| Максимальная грузоподъемность, кг | 6770 |
читать далее »
| Снаряженная масса, кг | 10308 |
| Полезная мощность двигателя, кВт / л.с. | 90 / 121 |
| Емкость ковша, куб. м | 1,4 – 1,7 |
| Максимальная грузоподъемность, кг | 5352 |
читать далее »
| Снаряженная масса, кг | 8674 |
| Полезная мощность двигателя, кВт / л.с. | 68,6 / 92,0 |
| Емкость ковша, куб. м | 1,2 – 1,7 |
| Максимальная грузоподъемность, кг | 4374 |
читать далее »
lifters-loaders.ru
Фронтальный погрузчик JCB 456ZX 1:50 motorart — Сообщество «Масштабные Модели» на DRIVE2
Продолжу тему строительной техники и масштаба 1:50.

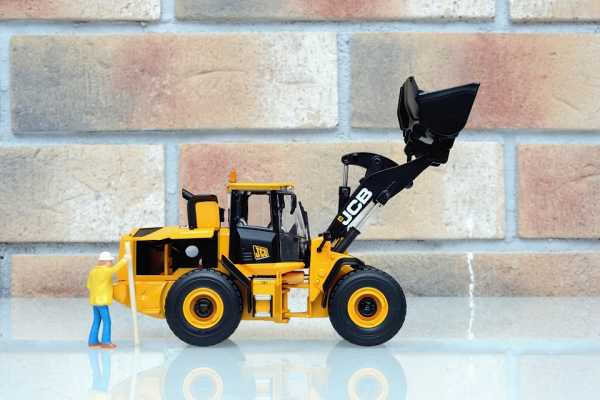

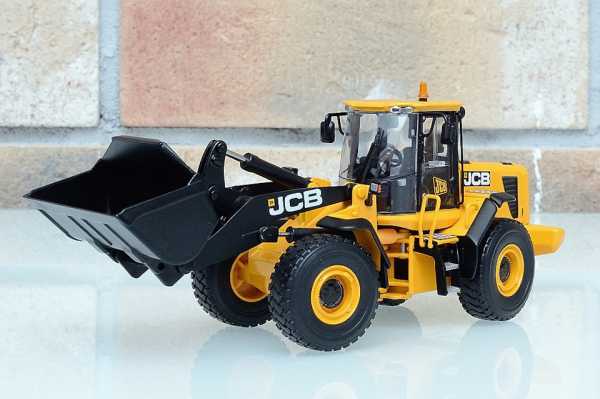

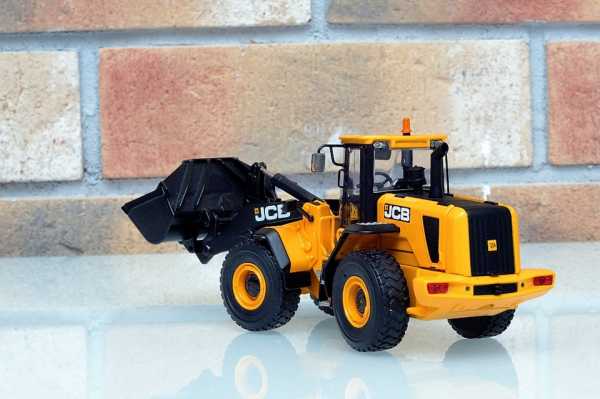

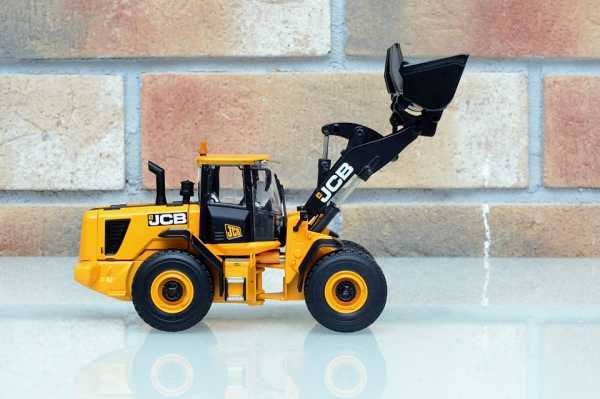

Фронтальный погрузчик JCB 456ZX, это почти самый крупный погрузчик JCB. Но при этом и самый универсальный.
Полный размер
Грузоподъемность 6400 кг.
Полный размер
В целом, фронтальный погрузчик, это пожалуй, самая универсальная машина на стройке после экскаватора. По этой причине фронтальные погрузчики всегда оснащались большим количеством навесного оборудования.

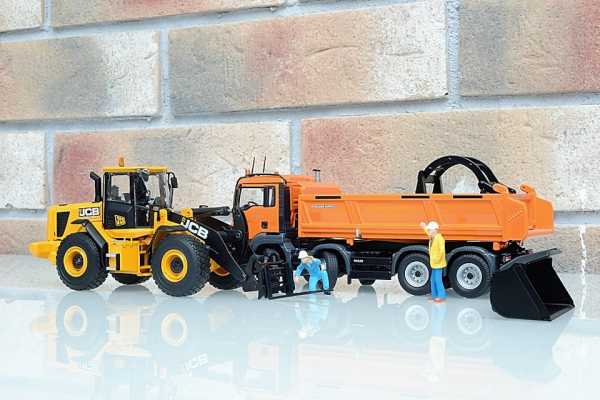

В комплекте этой модели — ковш, вилы, и захват для бревен. Все навесное оборудование у модели можно менять.
Полный размер
Двигатель 215 л.с. JCB в своих рекламных проспектах подчеркивает, что доступ ко всем точкам технического обслуживания возможен с уровня земли.
Обычно производители моделей получают лицензию на производства моделей у производителя оригинала, а для производителя важно, что бы в модели были отражены все отличительные особенности оригинала. Скорее всего именно по этой причине мы и видим у модели открывающиеся капоты двигателя. Сам двигатель и навесное оборудование не плохо детализированы.
Полный размер

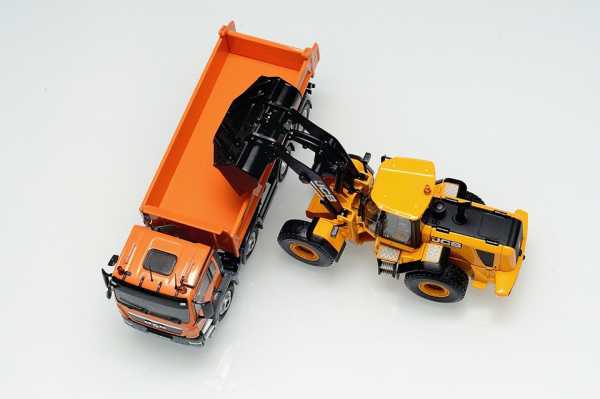

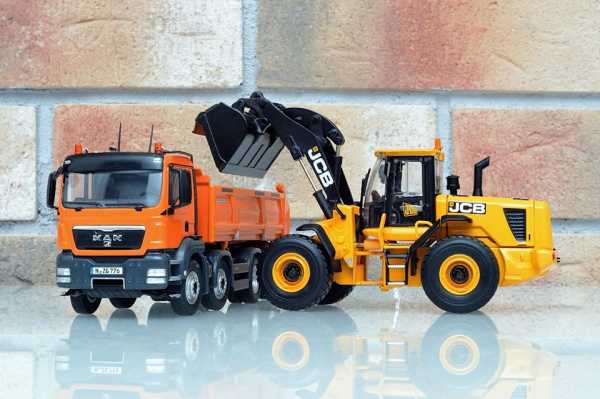

Высота погрузки через борт — 3,8 метра
Полный размер
Полный размер
Модель полностью металлическая, за исключением гидроцилиндров. Вообще, в отличии от 43го масштаба motorart в 50м масштабе не славится качеством моделей и сильно злоупотребляет пластиком, но не в этом случае.
Полный размер
Полный размер
Полный размер
А известно ли Вам, что на стройках всего мира начальники ходят всегда в каске белого цвета, а рядовые работники в разноцветных? Вот … теперь всегда определите прораба или мастера.
В качестве анонса — в следующем посте, гусеничная техника. Начну с небольших экскаваторов.
