Фрикционный вал 16К20, фрикционная муфта 16К20.020.420 СБ. Диски.

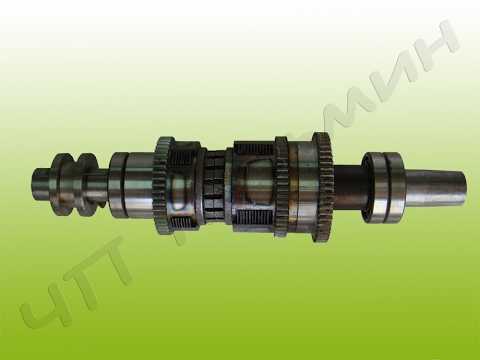

Фрикционный вал (муфта) в сборе для токарно-винторезного станка 16К20.020.420 РСБ. Также можете приобрести отдельно Вал 3 оси в сборе.
Фрикционный вал (муфта) – устройство для постоянного или временного соединения валов. Фрикционная муфта передает вращающий момент с помощью трения. Конструкция фрикционных муфт может быть выполнена с одним или несколькими дисками, с цилиндрическими или коническими поверхностями трения, с механическим, пневматическим, гидравлическим или электромагнитным управлением. Фрикционные муфты применяют в автоматических системах, т.к. они позволяют осуществлять дистанционное управление.
Устройство фрикционной муфты токарно-винторезного станка 16К20

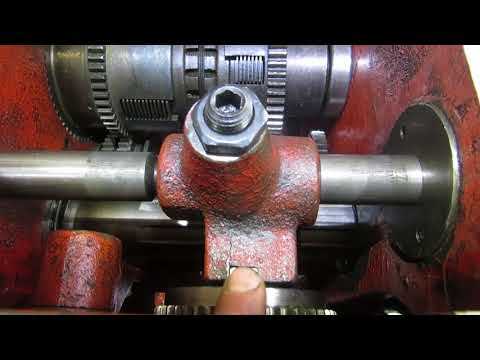

Фрикционная муфта 16К20 (рис. 174). Блок зубчатых колес 2 прямого хода (блок 56—51 на рис. 164) имеет ступицу с пазом. Такую же ступицу имеет и колесо 6 обратного хода. Внутри ступиц находятся стальные фрикционные диски 3, наружные выступы которых входят в пазы ступиц, и диски 12 со шлицевым отверстием: выступы шлицев отверстия входят в канавки шлицев полого вала 1.
Работа фрикционной муфты заключается в том, что при поджатии дисков 3, вращающихся с валом 1, к дискам 12 благодаря трению между ними возникает сцепление и вращение от вала 1 через диски передается к блоку 56—51 или к колесу z=50. Фрикционные диски включаются муфтой 7. При включении муфты влево включается прямое вращение шпинделя, а при включении вправо — обратное вращение. Диски фрикционной муфть. постепенно изнашиваются, и муфта начинает пробуксовывать. Устраняют это регулировкой фрикционной муфты. Поворотом гайки 4 (рис. 174) по часовой стрелке при утопленной (нажатой) защелке 12 подтягивают муфту прямого вращения шпинделя, а поворотом гайки 5 против часовой стрелки — муфту обратного вращения.
Также есть отдельно запасные части от муфт:
Колесо зубчатое 16К20.020.438СБ (Корзина фр-на бол.)
Колесо зубчатое 16К20.020.438/2 (1 оси)
Колесо зубчатое 16К20.020.444 (Корзина фр-на мал.)
Средняя часть фрикциона(муфта) 16К20.020.463
Колесо зубчатое 16К20.020.438/1 (1 оси)
Муфта включения коромысла 16К20.020.467
Гайка фрикциона корончатая 16К20.020.462

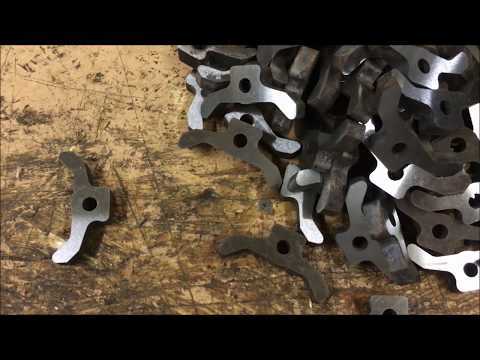

Коромысло 16К20.020.469
Шток фрикциона 16К20.020.421
Диск 16К20.020.472 замок
Диск 16К20.020.471 замок
Диск 16К20.020.485 замок
Диск фрикционный 16К20.020.487 ведущий (внутренний)
Диск фрикционный 16К20.020.486 ведомый (наружный)
Дистанционная втулка (L 8; Ф52)
sar-snab.ru
Буксует фрикцион 16к20. Как заменить фрикционные диски? — Токарные 1К62, 16К20 и модификации
Продолжение фрикционной темы; таки достал он буксовать,причем на 800 оборотах уже невозможно работать,заготовка останавливается под резцом, а если поставить 1200об просто раскрутится не может. И это при максимальной подтяжке. Решил разобраться с этой проблемой.»Из последних сил» точу обратный молоток
открываю крышку ПБ

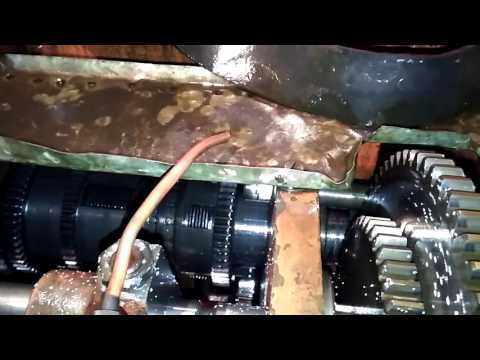

в нос бьет резкий запах горелого масла, а все вокруг фрикциона покрыто слоем копоти.Выбиваем фрикцион

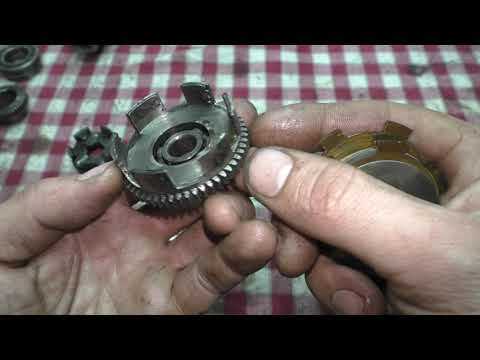

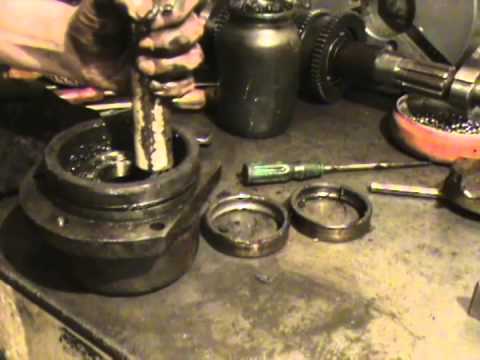

Снимаем собачку,шпонку, подшипник, сняв стопорное кольцо,затем корзину реверса вместе с подшипниками.Все от руки снимается,везде скользящая посадка.Добираемся до дисков прямого хода,вынямливаем их,рассматриваем
Изменено пользователем Dimeterwww.chipmaker.ru
Вал Фрикционный (фрикцион) станка 16К20
Вал Фрикционный (фрикцион) станка 16К20 освоеное производство
16К20
Токарно винторезный станок 16К20 предназначены для выполнения разнообразных токарных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевыхрезьб, а также сверления, зенкерования, развертывания,и т.п. Отклонение от цилиндричности 7 мк, конусности 20 мк на длине 300 мм, отклонение от прямолинейности торцевой поверхности на диаметре 300 мм — 16 мк.
Станки оснащены механическим фрикционом, приводом быстрых перемещений суппорта, задняя бабка имеет аэростатическую разгрузку, направляющие станины закалены HRCэ 49…57
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 16К20
Модель 16К20
Наибольший диаметр обрабатываемой заготовки, мм:
— над станиной 400
— над суппортом 220
Наибольшая длина обрабатываемой заготовки, мм 750-1500
Класс точности по ГОСТ 8-82 H
Размер внутреннего конуса в шпинделе, М Морзе 6 М80*
Конец шпинделя по ГОСТ 12593-72 6К, 6М*
Диаметр сквозного отверстия в шпинделе, мм 55, 62*
Наибольшая масса устанавливаемой заготовки, кг
— закрепленного в патроне 300
— закрепленного в центрах 1300
Число ступеней частот вращения шпинделя
— прямого 23
— обратного 12
Пределы частот вращения шпинделя, мин
— прямого 12,5-2000
— обратного 19-2420
Число ступеней рабочих подач:
— продольных 42, 56*
— поперечных 42, 56*
Пределы рабочих подач, мм/об
— продольных 0.07-4.16
— поперечных 0.035-2.08
Количество нарезаемых резьб, единиц:
— метрических 45, 53*
— дюймовых 28, 57*
— модульных 38
— питчевых 37
— архимедовой спирали 5
Пределы шагов нарезаемых резьб:
— дюймовых, число ниток на дюйм 24…1.625
— метрических, мм 0.5-192
— модульных, модуль 0.5…48
— питчевых, питч 96..1
— архимедовой спирали, дюйм 3/8”, 7/16”
— архимедовой спирали, мм 8, 10, 12
Наибольший крутящий момент, кНм 2
Наибольшее перемещение пиноли, мм 200
Поперечное смещение корпуса, мм ±15
Наибольшее сечение резца, мм 25
Габаритные размеры станка, мм
— длина 2812
— ширина 1166
— высота 1324
Масса станка, кг 2140
Мощность электродвигателя привода главного движения, кВт 10
Мощность электродвигателя привода быстрых перемещений суппорта, кВт 0.75 или 1,1
Мощность насоса охлаждения, кВт 0.12
Вал Фрикционный (фрикцион) станка 16К20
russtanko-rzn.ru
Вал фрикционный (фрикцион) для станка токарно-винторезного мод. 16К20, Москва
Вал фрикционный (фрикцион) для станка токарно-винторезного мод. 16К20 16К20 Токарно винторезный станок 16К20 предназначены для выполнения разнообразных токарных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевыхрезьб, а также сверления, зенкерования, развертывания,и т.п. Отклонение от цилиндричности 7 мк, конусности 20 мк на длине 300 мм, отклонение от прямолинейности торцевой поверхности на диаметре 300 мм — 16 мк. Станки оснащены механическим фрикционом, приводом быстрых перемещений суппорта, задняя бабка имеет аэростатическую разгрузку, направляющие станины закалены HRCэ 49…57 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 16К20 Модель 16К20 Наибольший диаметр обрабатываемой заготовки, мм: — над станиной 400 — над суппортом 220 Наибольшая длина обрабатываемой заготовки, мм 750-1500 Класс точности по ГОСТ 8-82 H Размер внутреннего конуса в шпинделе, М Морзе 6 М80* Конец шпинделя по ГОСТ 12593-72 6К, 6М* Диаметр сквозного отверстия в шпинделе, мм 55, 62* Наибольшая масса устанавливаемой заготовки, кг — закрепленного в патроне 300 — закрепленного в центрах 1300 Число ступеней частот вращения шпинделя — прямого 23 — обратного 12 Пределы частот вращения шпинделя, мин — прямого 12,5-2000 — обратного 19-2420 Число ступеней рабочих подач: — продольных 42, 56* — поперечных 42, 56* Пределы рабочих подач, мм/об — продольных 0.07-4.16 — поперечных 0.035-2.08 Количество нарезаемых резьб, единиц: — метрических 45, 53* — дюймовых 28, 57* — модульных 38 — питчевых 37 — архимедовой спирали 5 Пределы шагов нарезаемых резьб: — дюймовых, число ниток на дюйм 24…1.625 — метрических, мм 0.5-192 — модульных, модуль 0.5…48 — питчевых, питч 96..1 — архимедовой спирали, дюйм 3/8”, 7/16” — архимедовой спирали, мм 8, 10, 12 Наибольший крутящий момент, кНм 2 Наибольшее перемещение пиноли, мм 200 Поперечное смещение корпуса, мм ±15 Наибольшее сечение резца, мм 25 Габаритные размеры станка, мм — длина 2812 — ширина 1166 — высота 1324 Масса станка, кг 2140 Мощность электродвигателя привода главного движения, кВт 10 Мощность электродвигателя привода быстрых перемещений суппорта, кВт 0.75 или 1,1 Мощность насоса охлаждения, кВт 0.12
