Фрезы на ручной фрезер – Фрезы для ручного фрезера по дереву: разновидности, цены, советы

Содержание

Фрезы для фрезера ручного – выгодное приобретение для домашнего мастера.

   Несмотря на огромное разнообразие фрезеров, все они предназначены для обработки материалов резаньем, при этом фреза совершает вращательное движение, а подвергающаяся обработке заготовка – поступательное. Различают несколько видов фрезеров: кромочные, бесштанговые и штанговые, но поскольку последние относятся к числу наиболее распространённых и востребованных, именно о них пойдёт речь.

Фрезы для фрезера ручного: общие понятия.

   Поскольку конструкция ручного фрезера отличается простотой, наиболее важным моментом является соблюдение рекомендаций по его подготовке к работе, особенно – правильный выбор частоты вращения фрезы для фрезера ручного. При выборе этого параметра необходимо учитывать несколько факторов:

  • соответствие диаметру фрезы и скорости оборотов;
  • соответствие материала заготовки режиму обработки.

   Перед выбором режима использования целесообразно изучить инструкцию, поскольку чрезмерно завышенная скорость обработки может привести к повреждению заготовки (появляется риск «прижечь» материал), а при заниженной на заготовке образуются неровности и другие дефекты.

   При выборе скорости обработки необходимо придерживаться правила:

  • более высокому диаметру фрезы, подходит меньшая скорость обработки;
  • более твердому материалу, должна соответствовать большая скорость движения фрезы.

к содержанию ↑

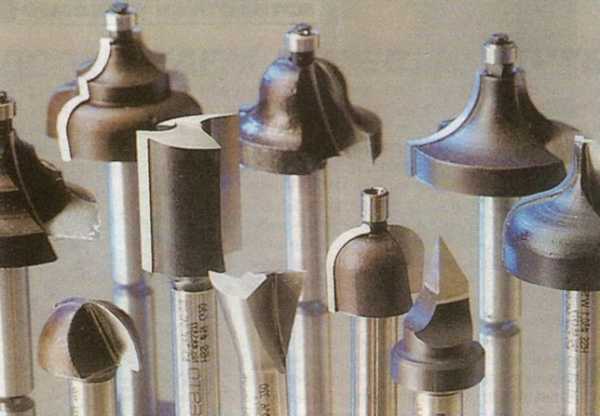

Фрезы для фрезера ручного: обзор.

   Кромочные фрезы, оснащенные подшипником, и без него – это и есть основные виды фрез.

   Для обработки кромки изделия применяются фрезы с подшипником причем именно подшипник регулирует правильность передвижения фрезы вдоль заготовки. Фреза без подшипника может использоваться для обработки заготовки на любом участке, однако для точного управления требуется использование определенных вспомогательных средств – шаблонов.

   Фреза с удлиненным хвостиком (без подшипника), предназначена для более глубокой, чем обычно, обработки детали.

   Кроме того, фрезы для фрезера ручного могут управляться вручную или при помощи упора.

   Для формирования паза специалисты используют особые пазовые фрезы, в том числе при необходимости выполнить полукруглый паз применяют галтельную фрезу. Использование V-образной пазовой фрезы дает возможность сформировать паз с углами в 45°. Такая фреза при большой глубине обработки позволяет получить паз с вертикальными краями. Фрезы для фрезера ручного конусные дают возможность получить скошенную под углом 45° кромку. При применении калевочной фрезы формируется профиль в четверть окружности, радиус которой зависит от размера фрезы.

   Совершенно особый вид фрез – профильные. Каждая из них предназначена для создания профиля определённого вида, поэтому многие мастера имеют комплект профильных фрез для ручного фрезера.

   Комплект фрез для фрезера ручного – выгодное приобретение для каждого мастера Ручной фрезер позволяет решить множество всевозможных задач, начиная от установки межкомнатной двери, до изготовления и ремонта мебели.


   Если совсем недавно фрезер ручной и фрезы для него стоили достаточно дорого, то сегодня это оборудование по карману каждому мастеру. Качественные и долговечные фрезы можно приобрести по вполне приемлемой цене, а при покупке комплекта вы получаете несколько преимуществ: во-первых – возможность сэкономить, а во-вторых – получить в свое распоряжение все наиболее востребованные виды фрез.


   Несмотря на то, что сегодня на отечественном рынке в большинстве своем представлены фрезы для фрезера ручного китайского производства, их качество находится на достаточно высоком уровне. При соблюдении инструкции производителя и правил безопасности, такое оборудование может исправно работать на протяжении достаточно большого срока, зачастую превышающего гарантийный.



Читайте также: Как сделать качели своими руками из металла?


                          Чтобы интересно жить – надо инструмент для резьбы по дереву купить.

i-remo.ru

Ручные фрезеры

Фрезерование – обработка резанием металлов и неметаллических материалов, при которой режущий инструмент – фреза – имеет вращательное движение, а обрабатываемая заготовка – поступательное. Применяется для обработки плоскостей, криволинейных поверхностей деталей, резьбовых поверхностей, зубьев зубчатых и червячных колес и т.д. Осуществляется на фрезерных станках.

Фрезы для ручных фрезеров позволят выполнить массу операций по дереву и другим материалам

Такое определение дает «Политехнический словарь» (Москва, «Советская энциклопедия», 1989). Оно явно требует дополнения, ведь совершенно не упомянута возможность фрезерования ручным электроинструментом. Именно работе с ручными фрезерами и посвящена наша статья.

Начнем с того, что ручные фрезеры бывают разные: кромочные, штанговые, бесштанговые и просто специализированные, например, для врезки дверных замков или ремонта оконных рам. Подробно остановимся на самых универсальных и, как следствие, самых популярных – штанговых. Такой инструмент состоит из двух частей: верхней, куда входят мотор, рукоятки, цанговый зажим, фиксаторы вертикального положения, и нижней – со штангами, опорной подошвой и револьверным упором. Машины этой разновидности отличаются тем, что позволяют погружаться в обрабатываемый материал на требуемую (в пределах возможностей) глубину. На примерах конкретных операций рассмотрим важные особенности конструкций современных устройств данного типа.

Готовимся к работе

Начнем с азов – подготовки к работе. В зависимости от материала и задачи выбирают фрезу. Для мягких пород древесины, фанеры, МДФ и алюминия применяют насадку с ножами из быстрорежущей стали (HSS), не возбраняется и более дорогая, точная и стойкая, с твердосплавными лезвиями (НМ). В остальных случаях – ДСП, древесина твердых пород, композитные составы типа искусственный мрамор и тому подобное – использование НМ обязательно. Как уже упоминалось, одна из важных особенностей твердосплавных лезвий – точность: они оставляют более чистую поверхность.

В зависимости от диаметра фрезы и материала устанавливают частоту вращения. Поскольку регулировочное колесико обычно маркируют в условных единицах, придется воспользоваться инструкцией, где указывают, когда что нужно выставлять. Вообще говоря, настройка оборотов – очень ответственная процедура. Во-первых, оснастка большого диаметра может не выдержать слишком высокую скорость, во-вторых, важно правильно подобрать режим. При завышенной частоте есть риск «прижечь» заготовку, при заниженной – падает производительность и ухудшается качество обработки.

Определившись с оборотами и типом фрезы, устанавливают оснастку. Сделать это верно помогут риски на хвостовике – ориентироваться нужно на них. Если требуется отступить от предписания (или его попросту не оказалось), пользуются простым правилом – фиксируют 2/3–3/4 от общей длины хвостовика.

Покупая «расходку», важно помнить, что диаметры зажима бывают разные. Обычно встречаются цанги под хвостовик 6, 8 или 12 мм. Не отыскав оснастки нужного размера, печалиться не стоит – просто смените цангу. Она представляет собой вставку, расположенную внутри полого вала привода и зафиксированную гайкой.

Итак, пора зажимать фрезу. Делают это рожковым ключом, предварительно закрепив вал. В моделях попроще понадобится второй ключ, в инструментах среднего уровня есть кнопка-стопор, но самый удобный фиксатор оборудован еще и «трещоткой» – в таком случае даже перехватываться не придется.







1. Фрезу зажимают в цангу, пользуясь рожковым ключом и механизмом блокировки вала. Если последнего не предусмотрено, понадобится второй ключ. В данном случае установка упрощена донельзя – стопор снабжен переключаемой (отворачивание / заворачивание) «трещоткой». Фрезу зажимают, руководствуясь разметкой на ней или исходя из общего правила (2/3–3/4 длины хвостовика).

2. «Голову» инструмента опускают до упора фрезой в поверхность, после чего ее удобно фиксировать. Далее, исходя из вылета режущей оснастки и желаемой глубины обработки, выбирают самую низкую из подходящих «ножек» револьверного упора. Это позволяет проходить заготовки в несколько приемов, не повторяя точных регулировок. Зачастую положение каждой «ножки» можно подстроить в небольших пределах. На выбранную «подставку» опус кают опорную штангу, предварительно отпустив ее зажим. Не фиксируя ее, а лишь прижимая пальцем, перемещают по ней подвижный указатель, добиваясь его совпадения с нулем мерной линейки.

3. Штангу поднимают до совпадения указателя с требуемым делением измерительной шкалы и зажимают ее фиксатором.

4. Если операция требует точности, хороший фрезер позволяет скорректировать установленное значение глубины. Его изменяют, не ослабляя (чтобы не сбить) фиксации опорной штанги, а вращая регулировочное колесико. Это можно сделать заранее, добившись точного совпадения рисок указателя и шкалы, или после пробного прохода.

5. При опускании «головы» фреза войдет в заготовку на глубину, выставленную на откалиброванной шкале.

Глубина фрезерования

Следующий этап настройки – установка глубины погружения. Она задается вертикальным упором, который может иметь несколько ступеней регулировки. Наиболее ходовая – положение самого упора. Уперев его в самую низкую из ножек «револьвера» (если это возможно), ослабляют фиксаторы упора (обычно реализован барашковый зажим) и самой «головы» и опускают ее до касания фрезой поверхности. Заметим, что вовсе не обязательно использовать заготовку, лучше проделывать данную операцию на плоскости верстака, без риска повредить деталь.

Теперь нужно зафиксировать подвижный упор или просто придерживать его одной рукой, а другой установить подвижный указатель (он «ездит» вверх-вниз) напротив нулевого деления мерной шкалы, тем самым, откалибровав линейку. Все, она готова к работе.

Перемещая упор и следя за указателем, настраивают глубину и затягивают винт подвижного упора. Если фрезер «из простых», то юстировка закончена. В ином случае глубину погружения подгоняют более точно. Положение подвижного (уже закрепленного) упора изменяют с точностью до десятых долей миллиметра, поворачивая регулировочное колесико. Оно имеет фиксаторы («перещелкивается» по делениям) или просто туго вращается. Первый вариант лучше, так как установка не собьется в процессе эксплуатации. Хорошо, когда такая регулировка реализована в широких пределах, и очень удобно, когда ее можно производить непосредственно во время работы.

Фрезерование

Не вдаваясь в особенности операций и пропустив пункт «Позиционирование машины на плоскости», расскажем, как приступать к работе. Установив максимальную глубину погружения, ее по необходимости «разбивают» на несколько ступеней – для этого предназначен револьверный упор. В подавляющем большинстве случаев он имеет три регулируемые ножки. Иногда их больше, например, восемь, что, впрочем, не считается признаком высокого класса инструмента, а скорее говорит об оригинальности. Не трогая ту ножку, по которой выставляли глубину погружения, задают ступени более высокими. Логика действий тут та же, что и в случае с оборотами, – слишком большое сечение прохода зараз приведет к медленному перемещению и «прижогу» материала, слишком маленькое – к потере производительности. Важен оптимум. Поворачивая барабан и перемещаясь от высокого упора к низкому, двигаются по заготовке до нужной глубины.

Начиная каждый проход, действуют так. Включают мотор, опускают фрезу (в материал или за пределами заготовки в зависимости от ситуации) и фиксируют «голову» стопором. Если проходов несколько или нет уверенности в том, что операция удалась, ее повторяют. Важно помнить, что двигаться по заготовке нужно в строго определенном направлении – материал навстречу вращающимся ножам. Вести фрезер «задом наперед» нельзя, так как это приведет к появлению брака. Направление движения обычно указано на подошве стрелкой; для всех моделей оно одинаково.

Несколько слов о штанговом механизме подъема/опускания «головы». Важно обратить внимание на класс изготовления. Перемещение должно быть плавным и легким, без перекосов и люфтов. Хорошо, когда стопор действует на две штанги – при такой компоновке жесткость и точность фиксации выше.

Надеемся, что читатель уже понял, что главное во фрезере – регулировки. Они обязаны обеспечить точность (это, к слову, во многом зависит от жесткости элементов конструкции) и удобство. Но если углубиться в тонкости выполнения операций, станет ясно, что не менее важно и другое – система. Под ней подразумевается ручная машина с приспособлениями для ее позиционирования на плоскости (без последних от фрезера будет мало толку, по крайней мере универсальность сильно пострадает). Рассказ о системе «фрезер + направляющий аппарат» начнем с наиболее простых случаев.

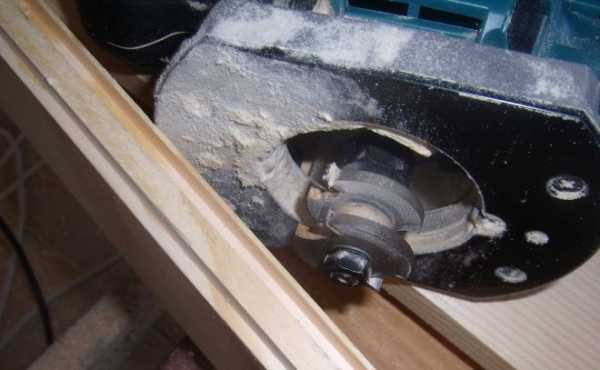

Фреза с опорным подшипником

Самым элементарным и компактным устройством, задающим положение машины, становится сама фреза, если она дополнена миниатюрным шариковым подшипником. Он располагается под или над режущими ножами и соответственно опирается на верхний или на нижний край кромки. С помощью такой оснастки получают фасонные кромки или нарезают пазы под соединение, окантовку, уплотнитель и т.д.

К достоинствам метода отнесем необременительность подготовительных операций (нужно настроить только вертикальное положение) и возможность точной обработки скругленных и криволинейных кромок (типичный пример – столешница). Недостатки вытекают из достоинств – сделать кривое ровным не удастся.

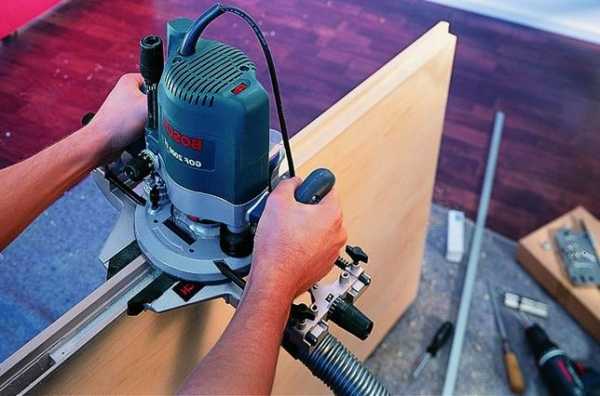

Параллельный упор

Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков. В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру. В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными – на каждую штангу по две разнесенных. Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум – в четырех. В «примитивном» варианте такой упор имеет существенные недостатки – низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.

Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, – так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака – он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами. После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления. Выставив требуемое значение, дополнительный стопор фиксируют. Далее при необходимости раздвигают или сближают накладки, тем самым, расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание – основа механизма не стальная штампованная, а отлитая из легкого сплава.

Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса. Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).







1. Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен. Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.

2. Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно – несколькими «персональными» винтами.

3. Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.

4. После окончания настройки механизм фиксируют.

5. Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.

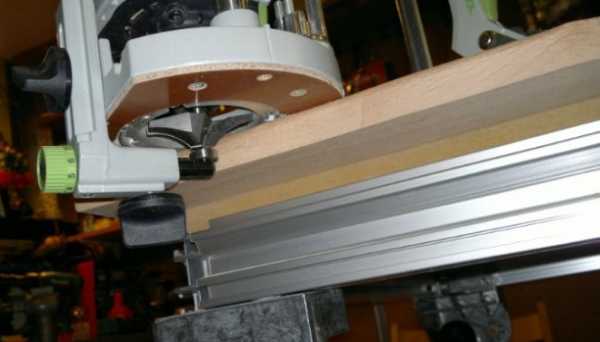

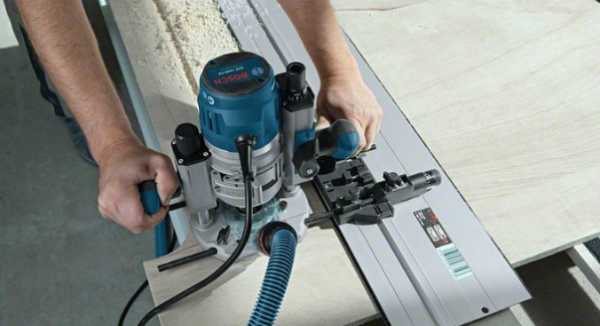

Направляющая шина

Когда речь идет о прямой линии, хорошей альтернативой параллельному упору считается направляющая шина. Ее закрепляют с произвольным отступом от края и под любым углом к нему. На штанги вместо упора устанавливают специальный башмак – он скользит по шине и задает положение фрезера. Из-за опоры на направляющую может возникнуть перепад высот, так как машина приподнимается над заготовкой. Чтобы не держать ее на весу, выдвигают опорную ножку (если она предусмотрена).

В особой комплектации подобные направляющие служат еще и для точного фрезерования отверстий, что особенно актуально при изготовлении мебели (на линейке есть отверстия со стандартным шагом, на машине – стопор; остается только выбирать нужные позиции и засверливаться).

Важное замечание: набор деталей для работы по направляющей докупают не во всех случаях; он должен присутствовать в списке аксессуаров производителя и подходить к конкретному фрезеру.



Шину фиксируют относительно заготовки. Фрезер позиционируется по ней при помощи «башмака», аналогичного боковому упору, и может размещаться на разном удалении от нее. Поскольку на шину опирается лишь часть платформы, выдвигают дополнительную «ножку».

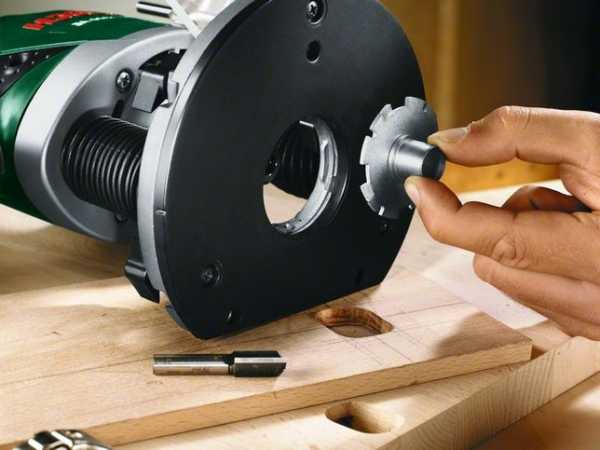

Копировальное кольцо

Есть и другие дополнительные приспособления, но о них позже. Сейчас же расскажем о копировальном кольце – одном из обязательных атрибутов ручного фрезера, почти всегда входящим в комплект поставки. Приспособление очень простое, но удобное в работе и полезное. Как правило, это штампованная стальная пластина с выступающим кольцевым бортиком вокруг центрального отверстия, который и служит упором, отслеживающим копировальный шаблон. Втулку подбирают под конкретную фрезу. В идеале она должна проходить сквозь центральное отверстие с небольшим зазором. Иными словами, не стоит полагаться на то единственное кольцо, что прилагается к инструменту.

Чаще всего втулка нуждается в центрировании специальным конусом. Его вставляют в цангу (до упора в копировальное кольцо), тем самым, выравнивая положение, и лишь затем окончательно затягивают крепежные винты. Иногда вместо последних используют быстрозажимные фиксаторы, тогда ничего центрировать не нужно.

Принцип действия оснастки прост – выступающий кольцевой бортик в центре ведут вдоль шаблона. При этом фреза повторяет изгибы на заготовке. Главный «минус» у такой «приспособы» один – невозможно получить точную копию – она всегда будет больше оригинала. Подобный метод удобен в серийном производстве (естественно, речь о бытовых масштабах) или когда заготовка достаточно ценная и ради ее обработки стоит изготовить шаблон.









В некоторых случаях копировальную втулку устанавливают одним движением, центровка в таком случае не требуется.

1. Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.

2. Подобная втулка с нужным диаметром опорного кольца, ее привинчивают, но крепежные винты не затягивают.

3. Для точного позиционирования втулки устанавливают центрирующий корпус. Его, как обычную фрезу, зажимают в цангу (с той лишь разницей, что опорная подошва при этом прижата к корпусу).

4. После установки конуса стопор механизма опускания освобождают, и подошва под действием подъемных пружин прижимает конус ко втулке, тем самым точно центрируя ее. Вновь зафиксировав стопор, винты крепления втулки надежно затягивают.

5. Рекомендуется подбирать кольцо с наименьшим из возможных диаметром центрального отверстия, не забывая о том, что рабочая часть фрезы должна свободно проходить сквозь него.

6. Если шаблон дает надежную опору только одной из сторон платформы, с другой выдвигают и фиксируют стопорным винтом дополнительную «подпорку». Если этого не сделать, велик риск проиграть в точности.

Угловой упор

Получить точную (один в один) копию с оригинала реально, установив угловой упор со щупом (как и многие другие аксессуары, его докупают отдельно). В этом случае заготовку располагают не под, а над шаблоном. Для точной подгонки размеров может быть предусмотрена настройка положения щупа.

Кстати, если установить вместо кронштейна со щупом опорную плиту или регулируемый упор для работы в горизонтальном положении, получится инструмент для фрезерования кромочных накладок заподлицо.

Циркуль

Частный случай криволинейной резки – по радиусу. Отдельно докупаемая линейка-циркуль поможет выполнить ее без шаблонов, а значит, точнее и с меньшими усилиями.




1. Подошву фрезера жестко привинчивают к «циркулю»; радиус задают перемещением по направляющей «центра». Центрирующий штифт вставляют в просверленное в заготовке отверстие. Существуют конструкции, в которых «циркулем» служит боковой упор или дополнительное приспособление, устанавливаемое на штангах.

2. Недостаток подобной конструкции – не каждая фреза пройдет сквозь предусмотренное в подложке отверстие.

Пылеотсос

Об общих особенностях ручных фрезеров, пожалуй, все. Отметим только, что важное значение имеет система пылеудаления, ведь место «прописки» этого инструмента – мастерская. Стандартный вариант – кожух, закрепляемый снизу, под параллельным упором. Эффективность такого сборника средняя, как и другой разновидности – бокового «отбойника». Лучше, когда его ставят сверху, правда, лишь в том случае, если верхнее отверстие для фрезы не слишком велико.

Примеры использования

Что касается наиболее известной работы для фрезера – по кромке, то здесь комментарии излишни, все и так ясно: выбирают насадку под нужный фасон и материал, способ позиционирования на плоскости (фреза с опорным роликом, копирование по шаблону с помощью втулки или углового упора, по самой заготовке с помощью бокового упора или направляющей шины) и приступают к делу. Не требуют разъяснений и действия с выборкой пазов на плоскости (декоративных или технологических). А что еще умеет фрезер?

Следующая группа типовых задач – врезка. Большинство моделей без труда справляются с подготовкой посадочных мест под накладные или мебельные петли. Более совершенные, с увеличенным вертикальным ходом, помогут с установкой врезных замков.

Обширная область применения ручных фрезеров связана с соединением деталей из древесины и ее производных. Наиболее просты (не требуют сложной оснастки) соединения типа шип-паз и переплеты. Их используют при изготовлении окон, дверей и многих других сборных столярных изделий. Как правило, применяют две парные фрезы (профиль и контрпрофиль). Как уже упоминалось, инструмент облегчает точное засверливание под нагели.

Достаточно дорогое, но оправдывающее свою цену приспособление – шипорезное. По сути, это сложный и точно выполненный зажим для заготовок, дополненный копировальным шаблоном. Работают по нему со специальной копировальной втулкой. Она не только опирается на плоскость шаблона, но и «держится» за него с обратной стороны за счет небольшого бортика. Закрепляют сразу две или четыре сопрягаемые детали (с другого края, с каждой парой работают отдельно), при этом специальные упоры задают требуемое смещение заготовок друг относительно друга. Далее настраивают фрезер. Зажимают насадку специальной формы («ласточкин хвост») и в соответствии со справочной таблицей задают глубину фрезерования. От нее зависит плотность соединения, то есть зазор в паре шип-гнездо. При точной настройке несложно добиться «нулевого» зазора – после сборки внатяг конструкция будет плотно держаться без клея и других дополнительных мер фиксации. Такие соединения применяют, например, при изготовлении мебели из массива древесины ценных пород.

Несложно получить соединения и под прямой шип – потребуются другие шаблон и насадка.

В рамках нашей статьи мы кратко обрисовали основные технологические операции, на самом же деле их гораздо больше. Что и неудивительно, ведь фрезер используют даже в художественных целях для нанесения гравировок (опять-таки специальной – перьевой фрезой). Важно понимать, что этот инструмент, за редким исключением, – вещь не самодостаточная и требует всякого рода оснастки и приспособлений. Без них он едва ли раскроет и четверть своих возможностей.

Именно по этой причине к покупке стоит отнестись максимально ответственно, обратив внимание не столько на сам аппарат, сколько на перечень фирменных (иные могут и не подойти!) аксессуаров к нему.

Фрезы

Шипорезное приспособление





1. В зависимости от типа шаблона устанавливают фрезу. Регулируя глубину ее погружения, задают плотность соединения. Его можно собрать внатяг или на клею (для него необходимо предусмотреть зазор). С помощью специальных окон в шаблоне задают продольное положение упоров заготовки и поворачивают их соответствующей шаблону стороной. Далее с каждой стороны шаблона парами зажимают сопрягаемые детали. Они должны быть чисто обработаны и плотно пригнаны.


3. На фрезер устанавливают специальную копировальную втулку. Для повышения точности вертикального позиционирования она имеет бортик на опорном кольце, позволяющий захватить пластину шаблона с двух сторон. Руководствуясь общим правилом ведения инструмента против хода фрезы, заготовку проходят от центра к краю. Предварительно рекомендуется сделать подрезку (пройти шаблон по выступам, не «заходя» в них) – это позволит избежать сколов.

library.stroit.ru

Фрезы по дереву для ручного фрезера


Универсальность вертикального фрезера во многом обусловлена разнообразием оснастки для него. Какими бывают фрезы и на что следует обратить внимание перед покупкой?

На фото:


Диаметр хвостовика

В миллиметрах или дюймах. Диаметр хвостовика — это одна из ключевых характеристик фрезы. Данный параметр показывает совместимость оснастки с той или иной моделью фрезера, ведь далеко не у каждой машины в комплекте имеются цанги (специальные втулки, обжимающие хвостовик) всех наиболее распространенных размеров, а именно 6, 8 и 12 мм.

Еще нужно отметить, что на рынке встречаются фрезы с хвостовиком 1/4 или ½ дюйма (при переводе в миллиметры получится 6,35 и 12,7 мм). Так вот, они не совместимы с 6- и 12-миллиметровыми цангами, им требуются «свои» втулки. Диаметр хвостовика должен строго соответствовать диаметру цанги.

Конструкция фрезы

Монолитные, сборные, со сменными лезвиями. Чаще всего фреза по дереву для ручного фрезера представляют собой стальную «болванку» с хвостовиком, к которой припаяны лезвия. Иногда лезвия выполнены в виде съемных пластин с двусторонней заточкой: если острие затупилось, нож переворачивают. Также встречаются цельные фрезы, то есть выполненные в качестве монолитной металлической детали с выточенными лезвиями.

Типы лезвий


На фото: вертикальный фрезер Of E 1229 Signal компании Metabo.

Что означает «HM» и «HSS»?. Лезвия у фрезы для ручного фрезера бывают твердосплавными (HM) и быстрорежущими (HSS). Вторые оптимальны для обработки мягкой древесин или алюминия, первые успешно справятся с разными древесными материалами, включая твердые породы.

В большинстве случаев лезвия расположены строго вертикально, а значит, они рубят, а не срезают материал. Но иногда ножи делают наклонными либо спиральными. В этом случае оснастка именно срезает материал, поэтому он меньше скалывается по краям, а качество обработки становится лучше.

Фрезы с опорным подшипником

Удобно, быстро и точно! Многие фрезы оснащены небольшим подшипником, установленным заподлицо с лезвиями сверху или снизу. Такое дополнение позволяет с минимальными затратами времени выполнить точное фрезерование края, ведь теперь не нужно возиться с упорами для ровного ведения машины: подшипник упирается в «ребро» заготовки и тем самым точно направляет фрезер. Риск ошибки исключен.

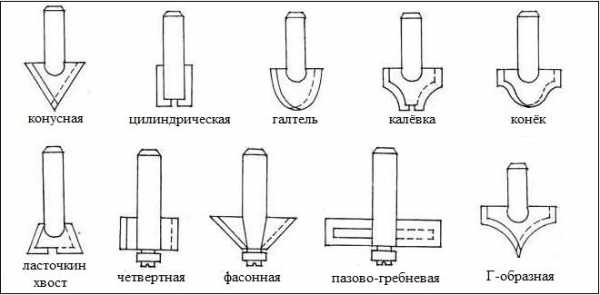

Разновидности фрез

Пазовые, галтельные, профильные и т.д. Фрезы для ручного фрезера классифицируют в зависимости от решаемых задач. Разновидностей очень много (советуем посмотреть каталоги производителей), поэтому выделим лишь наиболее распространенные виды.

Пазовые фрезы предназначены для выборки паза. Такие фрезы встречаются в самых разных вариантах: как маленького диаметра, так и «крупнокалиберные», короткие и длинные, с одним или двумя лезвиями. Чаще подобная оснастка предназначена для фрезерования прямоугольных пазов, но бывают, к примеру, и фрезы для выборки V-образных канавок или декоративных пазов со скругленными краями.

Фрезы «ласточкин хвост» служат для выборки трапециевидных пазов и шипов, которые впоследствии образуют стык. Кстати, соединение типа «ласточкин хвост» — это показатель добротной работы столяра.


На фото: вертикальный фрезер RP2300FC компании Makita.

Широкое распространение получили профильные фрезы с опорным подшипником и лезвиями различной формы. Такой оснасткой можно скруглять край, придавать ему благородный профиль с декоративными выступами или скруглениями.

Галтельные фрезы служат для выемки U-образного паза или выкружки, если речь идет фрезе с подшипником.

Пригоночные фрезы с верхним или нижним подшипником, который расположен заподлицо с прямыми лезвиями, помогут скопировать деталь, то есть подогнать еще по форме и размерам. Или просто снять припуск в нужных местах.

Фальцевые фрезы с подшипником помогут выбрать четверть или вырезать продольный паз в кромке заготовки.


В статье использованы изображения: bosch-professional.com, metabo.ru, makita.com.ru


www.4living.ru

делаем вагонку своими руками ручным фрезером (видео)

Приобретение ручного фрезера – это хорошая возможность сделать много полезных вещей по дому, улучшить его интерьер и экстерьер, провести ремонтные и строительные работы. Однако, чтобы ручной фрезер превратился в полезное и эффективное устройство, его необходимо оснастить соответствующим инструментом – таким, например, как фрезы для вагонки или филенки, для работы по камню, металлу и другим материалам. Найти и приобрести такую продукцию на современном рынке можно легко, но прежде чем делать выбор, следует разобраться в том, что собой представляют такие фрезы и какими параметрами они характеризуются.


Изготовление вагонки ручным фрезером — задача, вполне осуществимая в домашних условиях

Виды инструментов для оснащения ручного фрезера

Выбирая инструмент для того, чтобы оснастить им свой ручной фрезер, вы должны в первую очередь определиться, какие задачи собираетесь решать с его помощью. Кроме того, следует учитывать и характеристики материала, который будет обрабатываться (фрезы по дереву, например, изготовлены из более мягкого материала, чем фрезы по камню).


Рабочие головки фрез могут иметь различные профили

На современном рынке, как уже говорилось выше, представлено множество разнообразных фрез, предназначенных для оснащения ручного электроинструмента. Если говорить о наиболее популярных типах, то следует выделить:

  • фрезы для вагонки;
  • фрезы для филенки;
  • инструмент для выполнения работ по камню;
  • спиральные фрезы, предназначенные для работ по дереву.

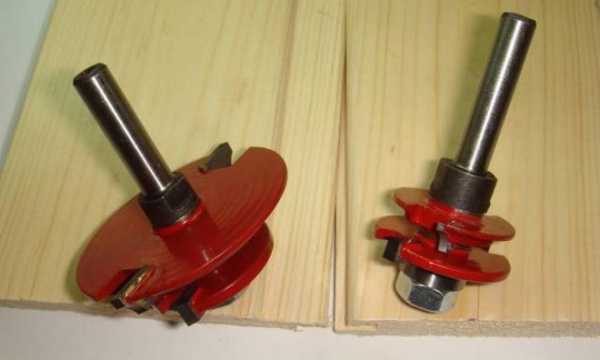

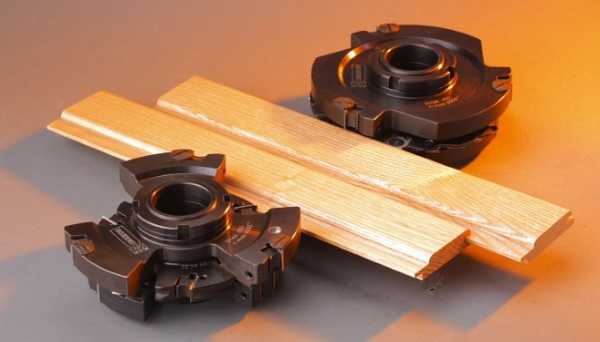

Фрезы для изготовления вагонки

Вагонка, которая сегодня активно используется для выполнения как внутренних, так и наружных отделочных работ, представляет собой качественно обработанную доску, на одной из боковых сторон которой выполнен шпунт, а на другой – паз. Для изготовления такого отделочного материала нужна фреза для вагонки, задача которой как раз и состоит в том, чтобы сформировать пазы и шпунты на боковой поверхности деревянной доски.


Комплект насадок для изготовления вагонки состоит из двух фрез, каждая из которых предназначена для обработки одной стороны доски

Фрезы для изготовления вагонки, таким образом, подразделяются на два основных типа в зависимости от того, какой именно элемент они формируют – шпунт или паз. Каждый из таких типов фрез для вагонки, отдельные модели которых могут устанавливаться и на ручной фрезер, отличаются как своими размерами, так и конструктивным исполнением.

Фрезы, используемые для изготовления вагонки, различаются и типом своего хвостовика, который может иметь диаметр 8 и 12 мм. Это позволяет применять их для оснащения оборудования различной мощности. Типовая фреза для изготовления вагонки содержит в своей конструкции следующие элементы:

  • два диска с режущими ножами;
  • подшипник, расположенный между режущими дисками;
  • ось, на которой все элементы конструкции фиксируются при помощи крепежной гайки.

Фрезы для вагонки, как правило, являются разборными для замены режущей части или подшипника

Режущую часть таких фрез, которую можно самостоятельно затачивать до четырех раз, делают преимущественно из стального сплава марки ВК8. Для изготовления вагонки ручным фрезером могут использоваться как универсальные, так и специально предназначенные для оснащения ручного электрооборудования фрезы.

Геометрические параметры вагонки должны соответствовать требованиям соответствующих нормативных документов, в частности DIN 68126 (евровагонка) и ГОСТа 8242-88 (отечественная продукция). В связи с этим инструмент, используемый для изготовления таких изделий, должен отвечать определенным требованиям как по своим размерам, так и по конфигурации режущей части.




Инструменты для работ по камню

Инструменты для ручного фрезера, предназначенные для работ по камню, отличаются разнообразием своего конструктивного исполнения. Выбор зависит не только от того, какой именно камень необходимо обработать, но и от характера предстоящей технологической операции. Так, в зависимости от конструктивного исполнения различают радиусные, профильные и обгонные фрезы для работ по камню, а также для выполнения инкрустации.

В зависимости от материала изготовления режущей части фрезы для работ по камню могут быть:

  • оснащенными твердосплавными пластинами, которые напаиваются на режущую часть;
  • с твердосплавными элементами, фиксируемыми на режущей части механическим способом;
  • с алмазным напылением.

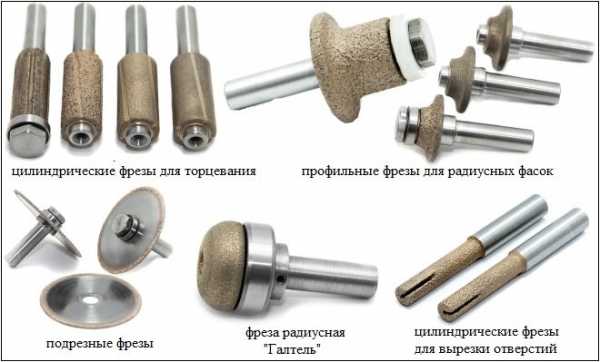

Разновидности алмазных фрез для ручного фрезера

Наиболее эффективными для обработки камня считаются фрезы, изготовленные с применением алмазной крошки. Производиться они могут методом спекания такой крошки или посредством ее гальванического напыления на рабочую поверхность. Более износостойкими являются полученные методом спекания инструменты, рабочая часть которых состоит из нескольких слоев алмазной крошки. Износостойкость таких фрез объясняется тем, что при стачивании верхнего слоя их рабочей части обнажается следующий, алмазные зерна которого еще не изношены.

Фрезы для работ по камню, на рабочую поверхность которых алмазный слой нанесен гальваническим методом, меньше подвержены деформации и позволяют выполнять обработку с более высокой точностью.

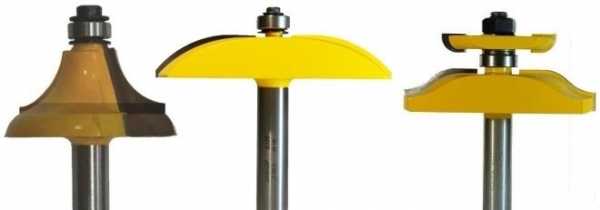

Фигирейные фрезы

При помощи фрез для филенок (или фигирейных) изготавливаются тонкие дощечки определенной конфигурации, которыми обрамляют различные декоративные элементы. Филенки чаще всего используют для изготовления декоративных рамок, а также для оформления мебельных фасадов. Филенчатый элемент, применяемый исключительно в декоративных целях, может вырезаться по контуру изделия. Посредством фрез для филенки можно изготавливать изделия, которые одновременно выполняют две функции: выступают в роли декоративного элемента и фиксируют между собой соединяемые элементы по принципу «шип – паз».


Обработка кромки столешницы фигирейной фрезой

На современном рынке предлагаются различные фрезы для филенки, предполагающие изготовление такого декоративного элемента в один или несколько проходов. При изготовлении филенки в несколько проходов на каждом этапе технологического процесса снимается слой материала, на который рассчитан используемый инструмент. Как правило, в таких случаях применяется не один инструмент для филенки, а целый их набор.

Фрезы для филенки могут работать в вертикальной и горизонтальной плоскостях. Вертикальными фрезами для филенки обрабатывают плинтусы и кромки карнизов, что предполагает выполнение обработки на большую глубину. Горизонтальные фрезы для филенки отличает больший диаметр режущей части. С их помощью выполняют обработку мебельных фасадов, полок и дверных полотен. Хотя фрезы данного типа и позволяют повысить производительность обработки, они значительно уступают вертикальным по глубине резания. Следует отметить, что практически ни одно производство не обходится без фрез филенчатого типа.


Фигирейные фрезы разделяются на односторонние и двухстронние

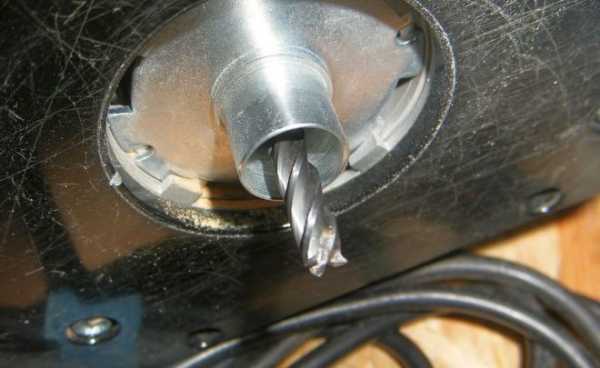

Фрезы спирального типа

Спиральные фрезы тоже активно используются в мебельном производстве. По внешнему виду и конструкции они очень похожи на сверла. Как и у спиральных сверл, на их рабочей части присутствуют канавки, при помощи которых из зоны обработки выводится стружка отработанного материала. Спиральные фрезы делятся на следующие категории:

  • с нисходящим резом;
  • с восходящим резом;
  • совмещающие оба упомянутых типа.

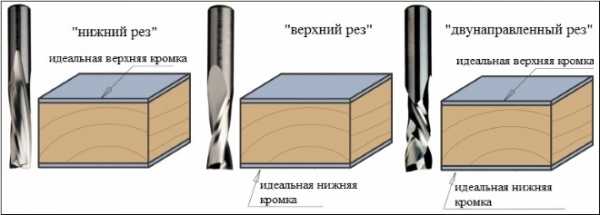

Типы спиральных фрез

Основными сферами применения фрез спирального типа, которые на современном рынке представлены в широком ассортименте, являются:

  • раскрой материала;
  • формирование на поверхности изделий из твердой древесины элементов различной конфигурации;
  • создание на поверхности изделий из древесины пазов и углублений различной конфигурации.

Спиральные фрезы часто используются в паре с копирующей втулкой

Среди преимуществ использования спиральных фрез для обработки древесины можно выделить следующие:

  1. формирование среза, отличающегося высокой чистотой и точностью выполненной обработки;
  2. значительно меньший выброс опилок, чем при использовании других инструментов;
  3. низкий уровень шума и вибраций при работе;
  4. высокая точность и производительность обработки при выполнении погружного фрезерования.

Таким образом, разнообразие фрез, которыми можно оснащать и стационарное, и ручное электрооборудование, позволяет успешно выполнять различные технологические операции. При помощи таких инструментов может быть не только изготовлена вагонка своими руками, но и выполнены многие другие технологические операции для улучшения домашнего интерьера.

Главное требование, которым следует руководствоваться при выборе таких фрез, – учет их основного назначения и характеристик обрабатываемого материала, будь то дерево для вагонки или камень.
