Фрезы для станка по дереву – пазовая, с твердосплавными напайками, видео-инструкция по выбору своими руками, фото и цена

Содержание

Фрезы по дереву для станков

На сайте Станкофф.RU вы можете купить фрезы для фрезерных, четырехсторонних и других станков ведущих производителей. В наличии и под заказ более 748 моделей насадных фрез по дереву для станков по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

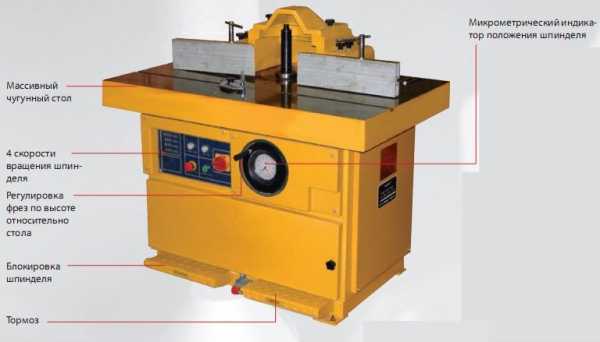

Фрезы для деревообрабатывающих станков

Применение фрезеровочного оборудования для создания или реставрации изделий из древесины намного увеличивает потенциал профессиональной деревообработки. Предлагаемые нашей компанией промышленные фрезы для станков с универсальными возможностями или узкой специализацией позволяют ускорить процесс изготовления элементов, значительно снизить себестоимость производства и в полной мере реализовать творческие замыслы мастеров при декоративном оформлении мебели, предметов быта, отделке входных и оконных групп. Компания «КАМА Станкоинструмент» осуществляет продажу фрез, изготовленных на ведущих отечественных и зарубежных заводах.

Фрезы по дереву, представленные в нашем каталоге, являются съемной рабочей деталью станков, на которых выполняется изготовление плоских или фасонных элементов из любых видов древесного материала. Приспособление относится к специальным видам расходного оборудования и предназначено для обработки деревянных заготовок с целью создания профилированной поверхности. Для создания оснастки используются твердые сорта стали, имеющие мелкозернистую структуру.

Основу чистого и точного результата при использовании фрезы для станков определяет ряд факторов, влияющих на качество и скорость обработки:

  • полное соответствие параметров оснастки характеристикам оборудования;
  • правильный выбор рабочего режима;
  • соблюдение условий перезаточки режущей кромки.

Стоимость фрез формируется в зависимости от наружного диаметра и качества металлического сплава, применяемого производителем при изготовлении корпуса и напаек для режущего полотна.

Сфера применения

Разнообразные марки фрез находят применение во всех отраслях промышленности, деятельность которых связана с производством изделий из древесины. Для работы по созданию профилей прямолинейной или криволинейной конфигурации используются агрегаты различного типа:

  • фрезерные;
  • сверлильно-пазовальные;
  • строгальные;
  • копировальные;
  • шипорезные;
  • комбинированные.

Каждый вид оборудования требует применения инструмента со специфическими свойствами. Большой выбор современной оснастки предоставляет возможность приобрести фрезы по дереву с необходимыми параметрами, отвечающими технологическим особенностям станка и характеру предполагаемых работ. Применение расходников не имеет ограничений при обработке древесины. Инструменты с одинаковой точностью используются для профилирования заготовок из твердых пород дерева, ДСП и ламинированных материалов, обеспечивая чистоту и качество результата независимо от конструкции и цены фрез.

Принцип действия и особенности конструкции

Высокая скорость вращения фрезерных фрез совмещается при работе станка с поступательным движением инструмента, которое производится по прямой линии или винтообразно. Остро заточенные ножи изготавливаются из нескольких видов закаленной стали и устанавливаются на корпусе путем напаивания или механического закрепления. Для обработки разных видов древесины производители профессиональных фрез применяют различные комбинации металлических сплавов.

Классификацию деревообрабатывающих фрез выполняют на основании:

  • материала полотна и режущей части;
  • геометрической формы конструкции;
  • количества и конфигурации рабочих зубьев;
  • способа крепления лезвий к корпусу.

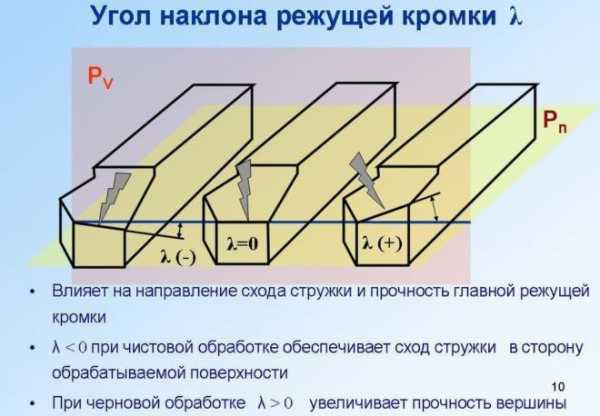

К основным характеристикам инструмента относят направление вращения и расположение оси по отношению к поверхности заготовки. Детали работают в разных направлениях подачи и со скоростью порезки от 800 до 2000 м/мин.

Подача цилиндрической фрезы происходит параллельно деревянной поверхности, а торцовочную обработку отличает перпендикулярное осевое расположение, позволяющее зубьям на корпусе и торце детали иметь одновременный контакт с древесиной. Способы вращения инструмента подразделяются на движение в попутном направлении или встречном, характеризующимся плавным увеличением нагрузки и большей глубиной обработки. При использовании попутного перемещения фрез для деревообрабатывающих станков должно применяться оборудование с достаточной жесткостью и виброустойчивостью конструкции, способной компенсировать явление удара в процессе работы.

Для установки расходников с увеличенным диаметром посадочного отверстия применяют специальные патроны и втулки. Если в оправке оборудования не предусмотрена резьба для винтового крепления, гидравлическую втулку для фрезы заказать придется отдельно.

Фрезы для деревообработки: основные виды

Разницу между насадным и концевым типом инструмента определяет способ установки на фрезеровочное оборудование. Первый тип фрезы для деревообработки оснащен отверстием для насадки на шпиндель станка, а второй закрепляется на рабочем вале при помощи цангового патрона, надежно удерживающего хвостовик детали.

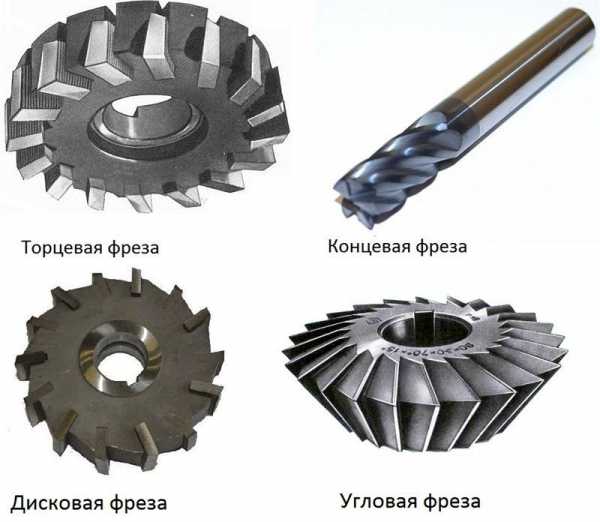

В зависимости от геометрической формы и конструкции режущей кромки выделяют следующие разновидности фрез для резьбы по дереву:

  1. Торцовые, отличаются высокой производительностью. Имеют профилирующую кромку на верхней части ножей.

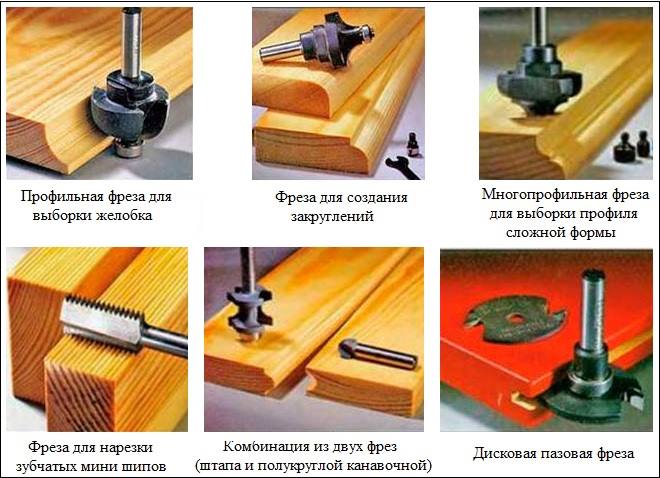

  2. Фасонные, оснащенные затылованными или остроконечными зубцами. Используются при изготовлении фигурных элементов с пазами и углублениями.
  3. Фрезы цилиндр, с прямыми или винтообразными зубьями, применяемые для обработки ровной поверхности разной ширины.
  4. Угловые, имеют коническую форму и режущую кромку на одной или 2 сторонах. Подходят для обработки наклонных поверхностей.
  5. Дисковые, имеющие цилиндрическую форму. Применяются для создания уступов и пазов небольшой глубины.
  6. Концевые, с лезвиями наклонного и винтового типа. Используются для заглубления и зачистки канавок.
  7. Шпоночные, относятся к двухзубой категории. Необходимы для изготовления пазов.

При одновременном выполнении нескольких видов профилирования заготовки используется комплект фрез, дающий возможность сочетать черновую и чистовую обработку поверхности.

Насадные фрезы: особенности и классификация

Фрезы насадные применяются для обработки заготовок и
конструкций из дерева. Изготавливаются они из специальных материалов
повышенной твердости: алмаз, высоколегированная сталь, сверхтвердые
сплавы. Свое название фреза получила потому, что она насаживается
специальным отверстием на шпиндель. Именно этот элемент обусловливает
вращение и перемещение режущего инструмента над обрабатываемой
поверхностью. В деревообработке при помощи фрезы получают точные
профили, различные канавки, пазы, уступы и многое другое.

Если на шпинделе имеется нарезка, то фреза крепится при помощи гайки,
которая затягивается на свободном конце, зажимая инструмент.
Регулируется положение фрезы просто перемещением шпинделя по направлению
вверх-вниз.
Если резьба отсутствует, то крепление производится при помощи зажимного
патрона и цанг, которые устанавливают в отверстия на торцевых положениях
корпуса. Чтобы осуществить сжатие и прочный охват фрезы, цанги
перемещают по их оси.

1. Цельные фрезы

Различие типов фрез насадных по дереву определяется по способу
крепления лезвий к корпусу. Цельные виды имеют большой ресурс
использования. Фреза цельная производится из особо прочных
инструментальных сплавов. По форме зуба они подразделяются на:

  • незатылованные;
  • затылованные.

Первый вид используют для выполнения пазов, в случае, если
расположение волокон в обрабатываемой детали поперечное или долевое.
Зубья у них острозаточенные, задняя поверхность – прямолинейная. К
плюсам незатылованных фрез можно отнести их упрощенную конструкцию,
более высокое качество обрабатываемой поверхности, а их стойкость выше в
три раза по сравнению с затылованными зубьями.

Второй тип – затылованные фрезы. У этих конструкций зубья имеют
сложную геометрическую форму. Затачивать их нужно только по передней
плоскости, переточка может изменить геометрические параметры. Поэтому
при настройке станков следует вносить коррективы, принимая во внимание
возможное изменение диаметра фрез. Задняя поверхность у них –
криволинейная. Применяются для профильных деталей.

По сравнению с незатылованными, они проигрывают в качестве стойкости и имеют повышенный расход стали.

2. Составные виды

Они имеют неразъемное соединение лезвий с корпусом, которое
выполняется пайкой. Фреза обладает высокой стойкостью и экономичностью в
расходе инструментальной стали. Они тоже имеют разделение на
затылованные и незатылованные, использование бывает одиночным и блочным.
Область применения и использования их более широкая за счет того, что
можно обрабатывать составными фрезами твердые породы деревьев.

Основное положительное качество составного инструмента заключается в
возможности замены пластин по истечении срока их годности, и в
использовании того же корпуса.

3. Сборные фрезы

Они включают в себя корпус, лезвия и механизм, обеспечивающий
крепление и регулировку фрезы. При правильном ее выборе обеспечивается
масса достоинств в применении:

  • уменьшается расход стали;
  • увеличивается срок эксплуатации корпуса;
  • обеспечивается постоянный диаметр резки;
  • подготовка устройства к работе становится проще;
  • отсутствует вылет ножей из корпуса.

Фрезы сборные отлично подходят для работ при отделке заготовок с
плоской поверхностью. Они используются в станках продольно-фрезерного
типа.
Сборные конструкции нашли широкое применение, так как обеспечивают
возможность использования различных лезвий: фреза с напайками из твердых
сплавов, тонкие фрезы из высоколегированной стали и лезвия специальной
конфигурации.
Напайки инструмента бывают из твердых сплавов, НМ напайки для
алюминиевого профиля, победитовые – для бетона и др.

Купить насадную фрезу – это верное решение, особенно если вы любитель
мастерить что-либо своими руками. Каждый вид фрез имеет свои
достоинства и недостатки, поэтому подбирать их нужно с учетом того, в
какой области вы будете их использовать. В хозяйстве желательно иметь
несколько видов. К тому же это немалая экономия средств в выполнении
домашних работ по дереву, потому что вам не надо привлекать наемную силу
для их осуществления.

Как правильно выбрать фрезы

Ассортимент расходного инструмента в современной продаже позволил деревообработчикам забыть о проблеме, с которой несколько десятилетий назад сталкивались мастера, не знающие где купить фрезы хорошего качества и с невысокой стоимостью. Отечественные детали успешно конкурируют с импортными изделиями. Украинские производители выпускают комплекты с сочетанием доступной цены и хорошей стойкостью к износу.

Интернет-магазин фрез Stankoff располагает широким ассортиментом оснастки для применения на деревообрабатывающих станках любого типа. Детали проявляют надежность на протяжении всего срока эксплуатации, гарантированно сохраняют остроту режущей кромки после многочисленных переточек и отличаются простым способом установки и обслуживания.

При выборе фрез необходимо учесть несколько правил, которые позволят приобрести оснастку для длительного использования и чистого результата обработки. Предварительный анализ характеристик станка и сопоставление данных со свойствами предполагаемого для обработки материала даст возможность избежать ошибки и сделать продуманное вложение средств. Перед принятием окончательного решения следует убедиться, что выбранная из каталога фреза по дереву полностью отвечает следующим требованиям:

  • прочность режущей кромки соответствует степени твердости древесного материала;
  • посадочное отверстие фрезы позволяет свободно установить деталь на шпиндель;
  • величина наружного диаметра не будет создавать проблем при выполнении обработки:
  • количество, форма и наклон зубьев на режущей плоскости обеспечат максимальный эффект при использовании.

Для удобной оценки технических характеристик деревообрабатывающих фрез сайт компании «КАМА Станкоинструмент» содержит продуманно составленный каталог изделий. Каждая позиция имеет подробное описание технических свойств и назначения оснастки. Онлайн-консультант окажет помощь в оценке характеристик расходного инструмента и профессионально ответит на вопросы.

www.stankoff.ru

пазовая, с твердосплавными напайками, видео-инструкция по выбору своими руками, фото и цена

Все фото из статьи

Фрезеровка является одним из наиболее распространенных видов обработки дерева, так как она позволяет выполнять ряд различных операций. Для каждой из них используется свой вид фрезы. В данной статье мы ознакомимся с дисковыми фрезами и областью их применения.

Дисковые фрезы

Общие сведения

В первую очередь разберемся, что вообще такое фреза? Как несложно догадаться – это режущий инструмент, представляющий собой тело вращения с ножами (зубьями). В процессе обработки насадка касается заготовки, в результате чего зубья срезают часть поверхности.

Таким образом, форма обработанной поверхности зависит от формы исходного тела вращения, а также расположения заготовки относительно оси насадки. Соответственно, профиль фрезы и расположение ножей определяют тип операции, которую можно выполнить с древесиной.

Что касается дисковых фрез, то их можно отнести к наиболее популярным насадкам для фрезера, так как они позволяют осуществлять следующие типы обработки:

  • Распиловка древесины;
  • Выполнение пазов;
  • Формирования канавок и пр.

Выполнение паза дисковой концевой насадкой

Они широко применяются в процессе изготовления таких видов изделий, как:

  • Дверные штапики;
  • Евроокна;
  • Мебельные фасады;
  • Фасонные многопрофильные изделия;
  • Паркетная доска;
  • Обшивочная вагонка и пр.

Таким образом, область применения рассматриваемого инструмента очень обширна. Внешне эти режущие элементы представляют собой диск с зубьями, поэтому чем-то даже напоминают пилы для циркулярки.

Обратите внимание! Иногда диски для циркулярки называют фрезами, хотя это в действительности пилы, а не дисковые фрезы по дереву для циркулярки.

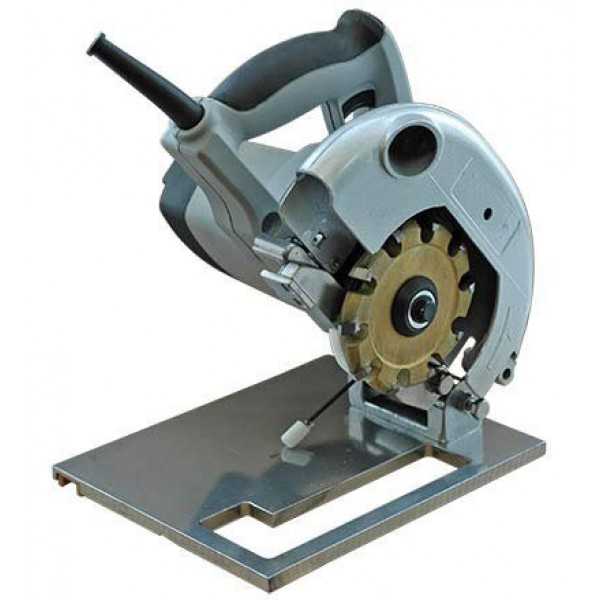

Ручной фрезер с дисковой фрезой

Виды

Залогом успешной фрезеровки дерева является правильный выбор фрезы. Дисковые фрезы бывают различных типов. Поэтому далее мы ознакомимся со всеми ими, что позволит правильно подобрать режущий элемент для выполнения тех или иных операций.

Итак, данный инструмент различается по следующим параметрам:

РазличияВиды
ПредназначениеБывают дисковые фрезы по дереву для станка и ручного фрезера.
Тип установкиБывают концевыми и насадными.
Расположение зубьевСуществуют трех типов:

  • Пазовые;
  • Двухсторонние;
  • Трехсторонние.
Способ крепления зубьевРазличаются на припаянные и съемные.
Материал, из которого сделаны зубьяДля этих целей могут применяться:

  • Твердые сплавы;
  • Быстрорежущая сталь;
  • Алмазы и пр.

От типа материала зависят такие параметры, как:

  • Цена изделия;
  • Долговечность;
  • Возможность восстановления режущей части.

Наиболее распространенными являются диски с твердосплавными напайками, так как они недорогие и при этом достаточно долговечные.

Ниже подробней ознакомимся с особенности всех типов этих изделий.

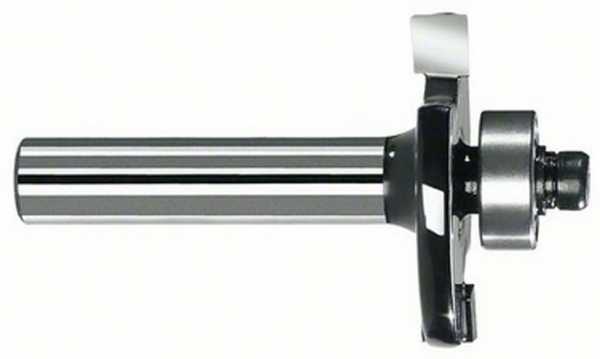

Концевая дисковая фреза

Тип установки

Концевые

Концевые режущие элементы обычно применяются в вертикально- и горизонтально фрезерных станках, а также в ручных аппаратах. Основная их конструкционная особенность заключается в наличии хвостовика, к которому крепится дисковый режущий элемент.

Концевые фрезы бывают двух типов:

  • Без стопорного кольца.
  • Со стопорным кольцом, в качестве которого используется подшипник. Стопорное кольцо может находиться над режущим элементом или под ним.

Кроме того, по типу конструкции они бывают:

  • Цельными – хвостовик впаян в диск;
  • Разборными – режущий элемент крепится к хвостовику при помощи болта.

Обратите внимание! Инструкция по технике безопасности допускает замену насадок только на обесточенном оборудовании.

Данный тип инструмента предназначен для обработки плоскостей, пазов и уступов.

Насадная дисковая фреза

Насадные

Насадки данного типа представляют собой корпус, который обладает посадочным отверстием и зубьями. Они используются для профильной и плоской обработки деревянных заготовок. Основное их назначение заключается в распиловке и обработке пазов.

Следует отметить, что для прорезания шлицев и узких пазов и на деталях, а также для разрезания материалов используются тонкие насадные диски, которые еще называют пилами. Особенностью таких насадок является то, что у них поочередно с одной и другой стороны затачиваются фаски под определенным углом.

Фаска способна срезать 1/3 – 1/5 длины режущей кромки. Поэтому каждый зуб насадки срезает стружку шириной меньше ширины самого паза. Благодаря этому улучшается отвод стружка и предотвращается заклинивание наконечника и его поломка.

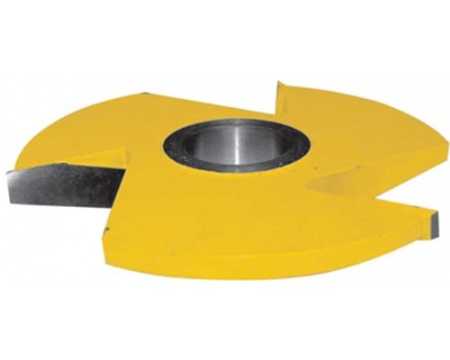

Пазовая фреза

Расположение зубьев

Пазовые

Особенностью этих насадок является то, что ножи у них расположены исключительно на цилиндрической поверхности. В целях снижения уровня трения толщина диска по торцам на периферии несколько больше, чем в центре у ступицы.

Важным параметром пазовой насадки является ее ширина, так как инструмент применяется как для распиловки заготовок, так и для обработки пазов. Особенно часто дисковая пазовая фреза по дереву применяется для выполнения неглубоких пазов.

Обратите внимание! В результате стачивания зубьев толщина диска несколько уменьшается. Правда, в большинстве случаев это не имеет практического значения, так как изменение толщины незначительное.

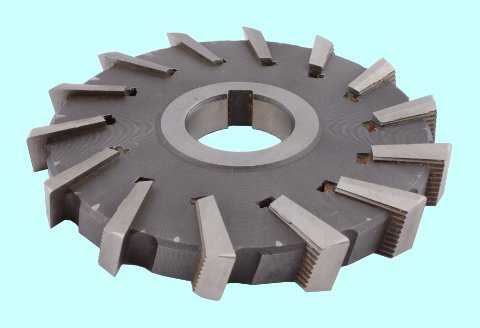

Трехсторонняя фреза

Двухсторонние и трехсторонние

В отличие от вышеописанных дисков, ножи расположены на цилиндрической поверхности, а также на торце с одной или даже двух сторон. При этом основные режущие кромки располагаются на цилиндре. Боковые же зубья являются вспомогательными, так как принимают незначительное участие в обработке древесины.

В зависимости от профиля зубьев они бывают двух типов:

  • Прямые – на торцевых кромках передние углы равняются нулю, в результате чего условия их работы ухудшаются.
  • Наклонные – на торцевых кромках углы положительные. Кроме того, существуют трехсторонние диски с разнонаправленными зубьями, часть из которых имеет отрицательные углы, т.е. они частично срезаны. Однако, несмотря на это, эффективность таких насадок очень высокая.

Крепление зубьев

Припаянные

Как не сложно догадаться, зубья у такой насадки припаянные. Однако, это не значит, что они обладают коротким сроком эксплуатации. Как правило, дисковые фрезы сохраняют работоспособность и все свои параметры даже после 25 – 30 переточек.

Единственное, данную работу необходимо выполнить правильно, чтобы не испортить зубья. Если вы не знаете, как это делается, лучше не браться за заточку своими руками, а доверить работу специалистам.

На фото — трехсторонняя фреза со вставными ножами

Со сменными ножами

Диски со сменными твердосплавными зубьями в последнее время пользуются наибольшим спросом среди мастеров, так как даже после выхода их из строя можно установить новые пластины. Кроме того, существует и еще одно важное достоинство этих изделий – возможность регулирования зубьев, что позволяет получать пазы разной ширины.

Вот, пожалуй, и вся основная информация о дисковых фрезах, которая позволит правильно подобрать инструмент для обработки древесины.

Вывод

Дисковые фрезы позволяют выполнить одни из наиболее востребованных операций с древесиной. Однако, следует учитывать, что существует довольно много разновидностей этого инструмента. Поэтому при выборе в первую очередь следует определиться с основными его параметрами.

Ознакомиться с дополнительной информацией по обозначенной выше теме можно из видео в этой статье.

rubankom.com

Фрезы для ЧПУ: описание, классификация, заточка

Станок — это довольна сложная система, а фрезы для ЧПУ – практически самая важная его составляющая. Это объясняется тем, что они являются основным режущим инструментом.

Описание инструмента для ЧПУ

Как уже было сказано, фреза – это режущий инструмент, и устанавливается он в шпиндельную головку машины.

Весь процесс обработки осуществляется за счет вращения данного элемента, а именно: его кромка касается заготовки, после чего и удаляется часть обрабатываемого материала.

Типы фрез согласно особенностям обработки

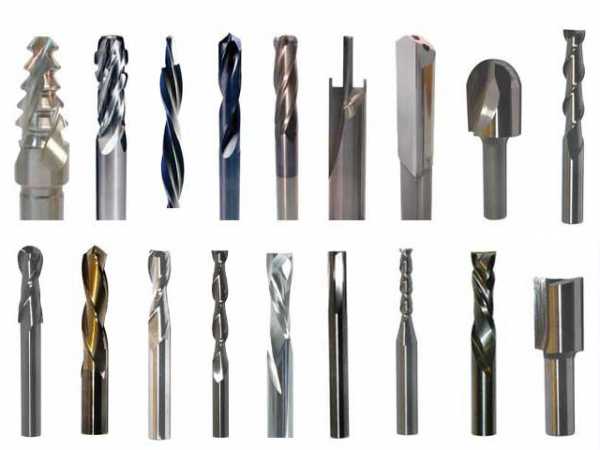

Можно рассмотреть такие разновидности инструмента для станков с ЧПУ по форме и конструкции:

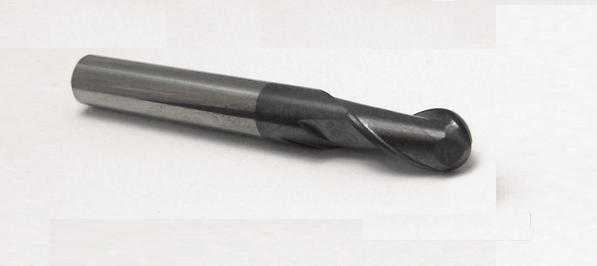

  1. Концевая, благодаря ей можно осуществить фрезеровку материала по всем осям. Чаще всего это алмазные фрезы для ЧПУ. Их форма походит на обычное сверло и предусматривает пару режущих кромок.
  2. Торцевая. Инструмент цилиндрической формы, режущие элементы которого находятся на торцах. Его целесообразно использовать для плоской обрабатываемой поверхности, например, для раскроя листовых материалов.
  3. Дисковая. Такой вид предназначен специально для того, чтобы формировать пазы и различного рода углубления. Дисковая фреза мультизадачная: она может совершать несколько операций, их количество зависит от численности и расположения режущих кромок.
  4. Угловая, которая служит для фрезеровки краев поверхности. Она имеет пару режущих кромок, расположенных под разным углом касательно одна другой.
  5. Фасонная. Достаточно специфический инструмент, который используется для того, чтобы формировать поверхности сложных форм. Фасонные фрезы для ЧПУ обладают высокими качественными показателями, поскольку их используют при финишной обработке и рез получается максимально чистым.

Классификация фрез по сфере применения

Также необходимо классифицировать инструмент по областям, в которых он применяется. В основном применение фрез предполагает преследование определенных целей, особенно если приводить в пример промышленные машины.

Давайте рассмотрим следующую разновидность фрез для станков с ЧПУ в зависимости от сферы применения:

  • для черновой обработки. К такому виду фрезерования можно отнести снятие большого слоя материала, формирование начальной формы, резка или раскрой;
  • для высверливания канавок. Данные ЧПУ фрезы могут исполнять такие операции, как создание бороздок, пазов, выемок, впадин;
  • для точной работы в углах и кромках на верхней части заготовки;
  • для финишной (чистовой) обработки. Для этого чаще всего используется алмазная. Такой инструмент создает впадины разных форм и конфигураций. После этого остается лишь очистить деталь и удалить стружку;
  • для формирование различных художественных рисунков.

Типы фрез в зависимости от обрабатываемого материала

Одним из важных критериев при определении необходимой фрезы является материал, который планируется обрабатывать. Это влияет и на материал, из которого изготовлены режущие части, на конфигурацию, а также на технические качества.
Следует выделить такие типы профильного рабочего инструмента по обрабатываемому материалу:

  • для фрезеровки деревянных изделий;
  • для фрезеровки цветных и черных металлов;
  • для изготовления конструкций из пластика и других полимерных материалов.

Следует запомнить следующее: фрезы по дереву или пластику не подходит для обработки металла, поскольку фрезы по металлу имеют иную конструкцию и изготовлены из другого материала.

Как выбрать фрезу

Они очень отличаются своим разнообразием: их можно выбрать исходя из типа операции, которую вы будете совершать; также важную роль играет материал изготовления и другие параметры, такие как износоустойчивость.

Хорошие фрезы обычно обладают следующими свойствами:

  • прочность;
  • износостойкость;
  • сбалансированность.

Практический совет: если хотите выбрать качественный инструмент, то обратите внимание на вышеуказанные характеристики.

Для дальнейшей работы с фрезой при долгом сроке эксплуатации необходимо будет либо же покупка нового режущего инструмента, либо же его заточка. Тут важно обратить внимание на компанию-производителя, поскольку инструмент для заточки лучше всего купить напрямую у поставщика оборудования.

Заточка фрез

На сегодняшний день фрезы для фрезерного станка с ЧПУ обладают более высокой ценой, чем для обычных станков. Поэтому очень часто после долгого срока полезного использования данной режущей детали ее не покупают, а просто на просто затачивают.

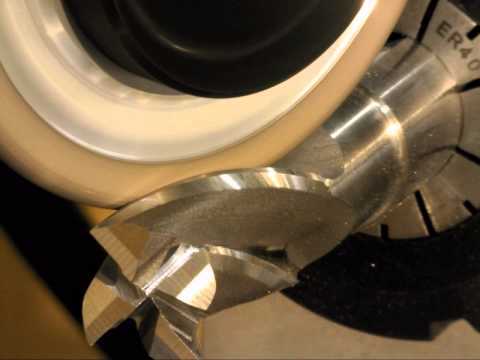

Заточка фрезы алмазным кругом

Необходимо заметить, что совершить заточку стандартным оборудованием или в домашних условия почти нереально. Поэтому для того, чтобы на выходе у вас получилась качественно заточенная деталь необходимо обработать ее на специальном мини ЧПУ станке, имеющим Программное Управление.

Такие машины имеют достаточно узкую классификацию: для пальчиковой, угловой и дисковой фрезы.

Практический совет: если необходимого оборудования нет, то у вас есть два варианта действий:

  1. Обратиться в специализированную контору.
  2. Купить новую режущую деталь.

Возможности фрез

Как уже было сказано выше, с помощью данного инструмента можно обрабатывать почти все виды материалов, начиная от дерева и заканчивая металлами и сплавами. Также вы сможете обработать сталь, чугун, медь и другие материалы.

На сегодняшний день станки с Числовым Управлением обладают отличной эргономичной конструкцией, высокой безопасностью, датчиками, которые контролируют скорость, с которой вращается фреза. Поэтому если вы правильно выберете и своевременно будете затачивать режущий инструмент, то это позволит вам работать с максимальной отдачей и высокой точностью.

Таким образом вы сможете придать детали необходимую и точную форму.

vseochpu.ru

Ручной фрезерный станок по дереву для дома

Дерево – материал, обработка которого требует особого подхода. Справиться с такой задачей может ручной фрезерный станок по дереву, являющийся универсальным приспособлением, включающим в себя несколько функций, каждая из которой направлена на качественную работу.

Многим, при упоминании этого наименования, представился громоздкий агрегат, занимающий много места, представляющий трудности при транспортировке и эксплуатации, а также издающий шум. Но такое устройство осталось в далеком прошлом. Современный фрезеровочный станок – компактное приспособление, удобно умещающееся в руках, и позволяющее осуществлять разнообразные действия по обработке дерева.

О чем идет речь?

Станок для фрезерования – надежный помощник как для людей, чья сфера деятельности напрямую связана с работой по дереву, так и тем, кто предпочитает выполнять обрабатывающие действия в быту самостоятельно.

Устройство позволяет выполнять как простейшие действия (обрезка, обтачивание), так и более сложные (выполнение узоров, формировка сложных типов орнамента). Такой агрегат, если он есть в быту, позволит осуществлять своему владельцу:

  • сверление отверстий;
  • формировка фигурной кромки;
  • обтесывание;
  • корректировка формы.

Вытачивание сложных поверхностей и узоров

И это лишь часть из большого списка возможностей, которые открывает станок. Нет необходимости обладать колоссальными знаниями в столярном деле. Фрезерное устройство позволит выполнить такие действия, как нарезка или корректировка, быстро и просто даже людям с минимальным опытом.

Стоит отметить, что современные производители позаботились, дабы их продукция обладала всеми необходимыми характеристиками – долговечность, надежность, высокая точность, а главное – безопасность!

Какие следует выделить преимущества?

Современные ручные фрезерные станки обладают рядом преимуществ. Особенно следует отметить высокий уровень мощности. Большая часть разработчиков делает акцент на обработке небольших деталей, что особенно увеличивает рост продаж.

Такое устройство стоит гораздо дешевле, нежели его фабричный аналог, при этом вполне справляется с теми же функциями. Компактный размер – еще одна отличительная черта. Благодаря этому, работу можно вести под любым углом, и делать обработку с высоким уровнем точности. Если такой станок находится в умелых руках, то обрабатываемое изделие легко превратить в шедевр. Ручные фрезеры экономичны в потреблении энергии, что становится еще одним очевидным плюсом.

Изделия сделанные ручным фрезером

Конструкция ручного фрезерного станка

Стоимость ручного фрезерного станка не представляет серьезных затрат. Минимальная цена объясняется тем, что его составляющие – это простые детали, предназначенные для упрощенных производственных моделей.

Внешне устройство напоминает дрель большого размера, которая снабжена специальными насадками и имеет стабилизирующую планку. Двигатель станка надежно защищен от внешнего воздействия. Защита достигается путем металлического (или пластикового) корпуса.

Если есть возможность выбирать, то предпочтение большинства покупателей отдается пластику. Дело в том, что металл имеет высокую стоимость. Полимерный материал же стоит дешевле. Следовательно, модель, имеющая пластиковый корпус, представляет меньшие затраты.

Фреза насаживается на патрон (имеет и другое название – шпиндель), который отходит от двигателя. Такая конструкция еще раз подчеркивает простоту конструкции. Фрезы представлены в большом ассортименте. Каждый тип насадки предназначен для определенного типа работы. Большой выбор представляет только трудности для начинающего мастера – становится сложно выбрать подходящую фрезу.

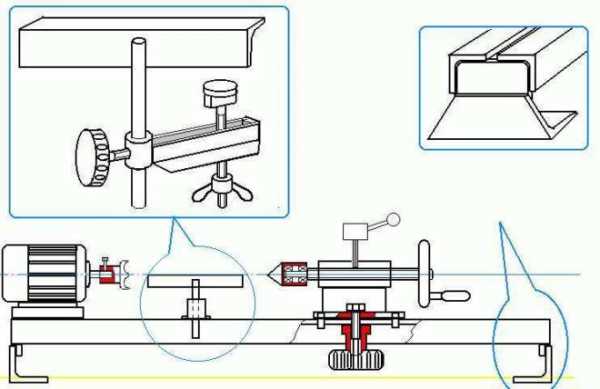

Схема фрезера по дереву своими руками

Вращение двигателя запускает в действие насаженную фрезу. Сам же движок начинает работу при помощи поступающего в него электричества. Удобство эксплуатации достигается при помощи специальных ручек, вмонтированных в соответствующие части конструкции.

Основной упор при работе осуществляется на пластину, находящуюся в нижней части станка. Благодаря этому элементу исключается попадание стружки в механизм устройства и в человека. Пластина позволяет стабилизировать работу станка, а также осуществлять регулировку при его погружении.

Агрегат является простейшим инструментом как для мастерской, так и для дома:

  • станок состоит из простейших деталей;
  • прост в эксплуатации;
  • позволяет выполнять ответственные операции просто и быстро.

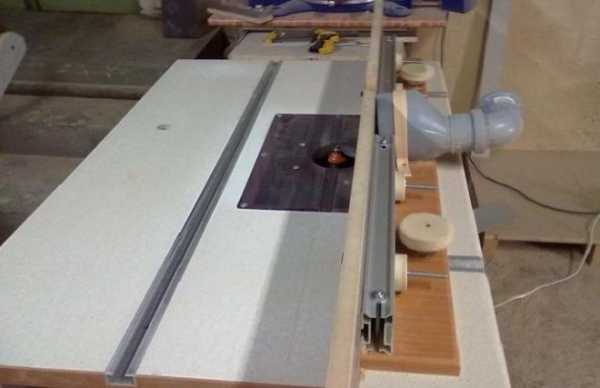

Станок вертикально-фрезерный, самодельный

Разновидности

Агрегат разделяется на несколько типов, каждый из которых имеет свои особенности. Для того чтобы выполнять поставленные задачи в работе по дереву, необходимо использовать определенный тип ручного фрезерного устройства.

Станки по дереву различаются по уровню мощности:

  • тяжелые;
  • средние;
  • легкие.

К первой категории относятся профессиональные изделия, работающие на мощности от 900 до 1200 Вт (приведена средняя мощность). Есть и более мощные модели, предназначенные скорей для производства, нежели для домашнего использования. Тяжелые станки, в свою очередь, разделены на два вида:

  • погружные;
  • неподвижные.

Фрезерный станок по дереву легкого типа сделан своими руками

Все зависит от воздействия устройства с материалом. Первая категория – дорогостоящие модели, позволяющие выполнять сложнейшие операции при работе с деревом, а также другими материалами. Естественно, что и приобретаются они исключительно в профессиональные мастерские. При работе с погружным станком можно регулировать глубину погружения, а также точность обработки.

Что касается неподвижных фрезерных станков, то они являются бюджетными моделями, и предназначены для простых действий. Уровень функциональности такие агрегаты имеют соответствующий. Это объясняется тем, что металлическая планка в их структуре (многие неподвижные модели исключают ее наличие) не может регулироваться по уровню высоты.

Категория «средние фрезерные станки» отличается меньшей мощностью – от 750 до 900 Вт, и является «расплывчатой». То есть в нее часто попадают те модели, которые по своим параметрам вполне могут относиться к «тяжелым».

Фрезерный станок тяжелого типа по дереву

Предназначение агрегатов

Назначение станков среднего типа – работа с мебелью и изготовление декоративных элементов интерьера. Они универсальны, и имеют приемлемые параметры. Работа с использованием «средних» фрезерных станков является простым и точным мероприятием. Если прислушаться многочисленных отзывов, то такая категория устройств является оптимальным вариантом для домашнего использования.

«Легкие» фрезерные станки работают на меньшей мощности, не превышающей 750 Вт. Они являются незаменимыми помощниками при строительных работах, подразумевающих незначительные операции. Для более серьезных производственных мероприятий мощности у такой категории станков явно не хватит.

Классификация фрез

Приобрести фрезерный станок – значит, позаботиться о качестве работы, ее простоте и скорости. Но вряд ли всего этого получится достичь, если устройство не будет иметь соответствующую насадку – фрезу. Этот элемент может отличаться формой, размером и типом.

Фрезы подразделяются на множество типов, что вводит в ступор начинающего мастера, находящегося у витрины с таким наименованиями.

Фрезы для станков по дереву

Изначально, следует дать определение детали. Фреза – насадка, место которой на шпинделе, отходящего от области двигателя. Ее нижняя сторона имеет форму цилиндра, что позволяет ей беспрепятственно крепится в патрон. Верхняя сторона (головка) имеет различную форму, и ее назначение – фрезерования (проще говоря, сам процесс работы).

Для того чтобы не купить несоответствующую фрезу, необходимо изначально определиться с типом работ. Знание этого позволит подобрать насадку, подходящую по параметрам. Иного расклада быть не может.

Фрезы делятся:

  • модели, имеющие цельное основание;
  • модели с направляющим подшипником.

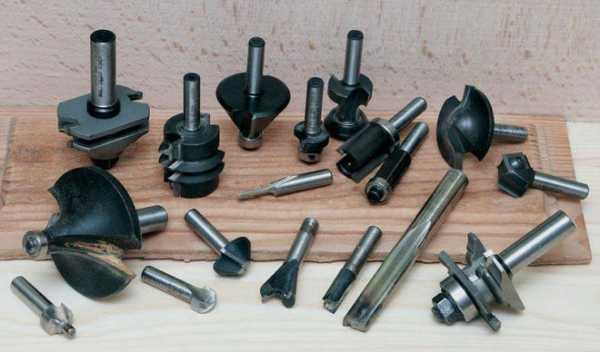

Типы фрез по дереву

Виды фрез

Первая категория подразумевает изделие с высоким уровнем прочности верхней части. Вторая группа насадок – фрезы, оборудованные подшипником. На второй категории следует акцентировать особое внимание, так как они разделяются на несколько видов:

Конусные

Позволяют срезать кромку доски или бруска под заданным углом. В большинстве случаев работа с таким типом насадок происходит под углом 45 градусов.

Профильные

Обладают оригинальной формой, и позволяют изготавливать декоративные элементы. Их форма может быть в форме круга, и сочетает в себе несколько линий и выступов. Особенно часто профильные фрезы используются при работе с дверьми, окнами и мебели.

Дисковые

Используются при выпиливании пазов в дереве. Часто используются при стыковке пола, а также при проточке пластиковых плинтусов.

Калевочные

При помощи фрезы калевочного типа можно достичь идеальной гладкости изгиба бруска. Иными словами, специальные насадки позволяют закруглить кромку.

Фальцевые

Применение этого типа насадки – фрезерование четверти бруска (или доски). Казалось бы, с этой задачей идеально справится и дисковая фреза, но у фальцевой скорость и качество работы намного выше.

Гальтельные

У фрез такого типа есть некое сходство с профильными, но их прямое назначение – изображение декоративного узора на доске. Наиболее часто гальтельные насадки используют при округлении.

Модели фрез

Что касается моделей фрез, не имеющих управляющего подшипника, то их прямое назначение заключается в проточке в теле доски. Работа с таким типом насадок становится намного проще, нежели она происходит при помощи фрез с управляющими. Исключены случаи повреждения. Не возникнет и проблем другого характера.

Прямоугольные

Позволяют протачивать крупные пазы под прямым углом. Причем сделать обработку можно быстро и с учетом каждого миллиметра.

Гальтельные

Вполне способны повторить те же действия, что «прямоугольные», но вдобавок позволяют изготовить и скругленный паз.

«V» образные

Используются для достижения треугольной формы паза при работе с деревом. Отсюда и приставка к названию «V».

«Ласточкин хвост»

Специальный тип насадок без подшипника используется при протачивании досок с внутренним расширением. Такие действия часто имеют место при строительстве дома либо изготовлении мебели, позволяя внедрять в конструкции прочные замки закрытого типа.

В заключение стоит добавить, что для выбора необходимой насадки, необходимо четко понимать суть предстоящих работ. Для новичков не помешает ознакомиться с отзывами, а также воспользоваться консультацией продавца.

Видео: Вариант фрезерного станка по дереву

promzn.ru

Фрезы по дереву для ЧПУ фрезерного станка

Содержание статьи:

Комплектация любого фрезерного станка с CNC начинается с выбора расходных материалов и инструментов. Для обработки заготовки необходимо правильно подобрать фрезу, которая выполняет функции режущего инструмента. В особенности это касается оборудования с блоком ЧПУ, характеризующееся высоким показателем точности и скорости выполнения операции.

Классификация фрезерных станков с ЧПУ

Профессиональный станок с ЧПУ

Выбор фрезы во многом зависит от конфигурации станка. Все модели, не считая самодельных, имеют технический паспорт, в котором точно описаны требования к режущему инструменту. Также следует разобраться с видами станков CNC. От этого будут зависеть конфигурация и требования к фрезе.

Конфигурация и тип фрезы для станка с блоком ЧПУ во многом зависят от технологических требований. Поэтому следует ознакомиться с классификацией этого типа оборудования. Помимо типов обработки, частоты вращения шпинельной головки и посадочного диаметра следует учитывать режимы работы станка. Они же определяются его типом и специализацией.

Существуют следующие виды фрезерных станков с ЧПУ:

  • специальные станки и центры. Применяются для массового производства и рассчитаны на длительный период автономной работы. Для обработки применяются несколько режущих инструментов одновременно, что обеспечивает высокую производительность. Поэтому фрезы для них должны иметь повышенный показатель устойчивости к износу;
  • фрезерные станки с ЧПУ для обработки по дереву. Основная область назначения – первичная обработка материалов в жестких условиях. В особенности это относится к металлообрабатывающему оборудованию;
  • фрезерные станки с ЧПУ для легкой обработки. Отличаются от вышеописанных средними и легкими условиями эксплуатации. В основном фрезы для них предназначены для выполнения точных операций;
  • оборудование класса «хобби» с CNC. Они имеют легкую каркасную конструкцию. Предназначены для выполнения простых операций в домашних условиях или на базе учебных классов.

Для каждого из этих типов оборудования необходимо подбирать фрезы в индивидуальном порядке. Размеры обрабатываемой заготовки не влияют на выбор инструмента. Важно учитывать режимы работы станка CNC, материал изготовления детали, тип операции фрезерования.

Фрезы для обработки материалов с помощью станков с ЧПУ разделяются по своей форме. Они бывают концевые, дисковые и фасонные. Большинство видов оборудования спроектировано для использования пальчиковых режущих инструментов.

Виды фрез для станков с ЧПУ

Основные типы фрез

Стандартная фреза представляет собой режущий инструмент, устанавливаемый на шпиндельную бабку станка. Обработка материала происходит методом вращения – кромка инструмента соприкасается с деталью, в результате чего происходит удаление части материала. Это приводит к формированию углублений требуемой конфигурации.

Существует определенная классификация фрез, предназначенных для установки на оборудование с числовым программным управлением. Выбор зависит от типа выполняемой операции, требований к материалу изготовления инструмента, конфигурации, а также параметра износоустойчивости.

По типу обработки

Одним из определяющих критериев выбора фрез для станка с ЧПУ является способ ее установки и принцип изменения конфигурации заготовки. В зависимости от этого показателя режущие инструменты делятся на:

  • концевые. С их помощью можно осуществлять обработку заготовки во всех направлениях. По форме они напоминают стандартные сверла и имеют несколько режущих кромок;
  • торцевые. Представляют собой цилиндрические конструкции с режущими элементами, расположенными на торцах. Применяются для обработки плоских поверхностей заготовок;
  • дисковые. Предназначены для формирования пазов и выемок. За один проход могут делать несколько операций в зависимости от количества и месторасположения режущих кромок;
  • угловые. Область назначения – обработка углов изделий. Для повышения производительности и функциональности могут иметь две режущие части, которые располагаются под различными углами относительно друг друга;
  • фасонные. Относятся к разряду специальных инструментов для формирования кромок сложной формы.

Типы фрез

Концевые конструкции применимы для осуществления сложной обработки деталей. Их могут использовать для формирования канавок нужной формы на поверхности деревянных, стальных и полимерных изделий.

Наиболее распространенная область применения торцевых фрез – деревообработка. С их помощью можно делать паз-шип на торцевых и лицевых плоскостях заготовки с достаточно большой точностью.

По сфере применения

Разновидности фрез для профессионального оборудования

Следующим важным моментом является определение области применения режущего инструмента. Зачастую фрезы имеют специализированное назначение. В особенности это касается промышленных станков с ЧПУ. Для комплектации оборудования класса «Хобби» используют стандартные типы режущих инструментов. Но и в этом случае бывают исключения.

Согласно общей классификации фрезы разделяют на следующие классы по сфере применения:

  • грубая обработка. К ним относятся операции по снятию слоя, формированию первичной формы, резка и раскрой;
  • высверливание канавок. С помощью этого инструмента делают бороздки, пазы, впадины и подобные им углубления;
  • обработка угловых плоскостей и кромок на поверхности заготовок;
  • чистовая обработка. Они предназначены для создания углублений сложной формы и конфигурации. Дальнейшие операции по обработке заключаются только в очистке детали и удалению заусенец;
  • формирование художественных узоров.

Одним из преимуществ использования станков с ЧПУ является возможность установки фрез нескольких типов для полной автоматизации процесса обработки материалов. Так, сначала может удаляться черновой слой материалов, затем происходит формирование первичного паза (канавки, отверстия), а затем – заключительный этап чистовой отделки изделия.

Художественное фрезерование заключается в изготовлении сложных 3-D рисунков, формирования элементов из дерева или металла, которые не несут практической нагрузки, а выполняют лишь эстетические функции.

По материалу обработки

Это один из важнейших параметров выбора режущего инструмента. Он напрямую зависит от материала изготовления фрезы, ее конфигурации и технических качеств. В зависимости от свойств обрабатываемой детали фрезы разделяются на следующие типы:

  • для работы по дереву;
  • для обработки металлических изделий и заготовок из цветных металлов;
  • предназначенные для формирования конфигурации изделий из полимеров.

Необходимо помнить, что фрезы по дереву или полимерам не могут быть применены для обработки металлических изделий.

Заточка фрез для станков с ЧПУ

Станок для заточки фрез

Одним из отличий стандартных фрез от моделей, предназначенных для станков с системой CNC, является их высокая стоимость. Поэтому зачастую после длительной эксплуатации режущего инструмента предпочитают не закупать новый, а делать заточку старого.

Следует отметить, что сделать эту операцию на стандартном оборудовании или в домашних условиях практически невозможно. Для качественного восстановления формы режущих кромок фрез следует применять специальные станки CNC. Они, в свою очередь, могут иметь узкую специализацию – для заточки пальчиковых, угловых или дисковых фрез. Поэтому чаще всего за этой услугой обращаются в специализированные компании.

Также рекомендуется при выборе фрезы определенной конфигурации обращать внимание на компанию-производителя. Нередко этот инструмент есть у изготовителя станков с ЧПУ. Поэтому закупку расходного материала чаще всего делают непосредственно у поставщика оборудования.

В видеоматериале можно ознакомиться с набором инструментов для фрезерного станка CNC класса «Хобби»:

stanokgid.ru

Фрезы для ЧПУ по дереву и по металлу

Фрезерование – один из видов механической обработки, при нем вращающаяся фреза снимает с обрабатываемой поверхности определенный слой материала, придавая заготовке форму нужной конфигурации. Фрезы для станков с ЧПУ, по сути, концевой режущий инструмент, имеющий хвостовик.

Фреза состоит из корпуса, в его винтовых пазах установлены винтовые пластины. Их перемещение в пазах, по направлению хвостовой части, ограничивается упорами – своеобразными уступами.

Требования к этому инструменту

Станки, имеющие компьютеризированную систему управления, работающие точно и с большой скоростью, но нуждаются в тщательной оснастке. Чтобы обрабатывать металл, древесину, синтетику и композитные материалы, имеющие разные коэффициенты твердости, нужны фрезы с определенным углом затачивания режущей кромки.

Есть факторы, влияющие на результат работы:

  • прочность самого изделия и способность переносить нагрузки;
  • расположение лезвий во фрезе и их геометрическая форма;
  • устойчивость к износу, позволяющая инструменту сохранить первоначальную заточку длительное время;
  • минимальное вибрирование во время производственного процесса.

Существует конструктивное разнообразие фрез для ЧПУ, их изготавливают исключительно из специальных марок закаленной стали. Но технологий всего две:

  • Серийный инструмент специалисты производят из цельного фрагмента, применяют для этого быстрорежущую твердую сталь. Среди главных достоинств – точное исполнение, гарантия жесткости, способность работать с максимальной нагрузкой.
  • На стальном теле – твердый сплав мелкозернистой структуры – делают напайки, воспроизводящие сложную геометрию режущей кромки. Сфера применения – производство инструмента (фасонный, алмазный или крупноразмерный), фрез для деревообработки (ручные инструменты).

Классификация и применение концевых фрез

Как правило, концевые фрезы для ЧПУ, состоят из нескольких режущих кромок. В зависимости от числа ножей, инструмент называется одно-, двух-, трехзаходным.

Двухзаходная фреза, совершая один оборот, режет дважды, оставляя чистую поверхность. Главное, чтобы стружка удалялась оперативно из зоны резания.

Следует рассмотреть типы концевых фрез, при них стружка удаляется вверх:

  • Однозаходная – этот тип фрез незаменим для работы с пластиком, вязкими материалами на станках с ЧПУ малой мощности. Эти материалы имеют свойство плавиться и налипать. Благодаря единственной режущей кромке и снижению температуры в рабочей зоне, резание акрила, ПВХ проходит легко. В зависимости от того, под каким углом заострено лезвие, такой инструмент применим также для работы с деревом, пенопластом, алюминием и прочими цветными металлами.
  • Двухзаходная – фреза с двумя лезвиями необходима для фрезерования древесины, легких и неплавких материалов, пластика. Универсальные фрезы, имеющие две кромки и защитное покрытие, востребованы также для обработки практически любых металлов. Для алюминия целесообразно выбирать фрезу, имеющую осевой угол 45–55 градусов.
  • Трехзаходная и четырехзаходная – такие фрезы выбирают не так часто, но они понадобятся, когда резать приходится много, а инструмент садится очень быстро. Следует предпочесть трехзаходную со стружколомом, снимающую большие объемы стружки за один проход, при этом тупится она медленно. Специалисты ее применяют для скоростного раскроя ламината, фанеры, чернового фрезерования МДФ.
  • Однозаходная фреза со стружкой вниз – сфера ее применения: обработка тонких предметов, мастера режут за один раз по несколько листов материала. Подходит этот инструмент всем, особенно в случае отсутствия нормального прижима. Фрезы с нижним выбросом, усиливая давление сверху, хранят обрабатываемую деталь от сдвига.

Варьируя различными фрезами ЧПУ, легко выполнять самые разнообразные задачи по обработке материалов.

Обзор фрез для ЧПУ к шпинделю

Виды оснастки для фрезерных станков с ЧПУ

В зависимости от того, какие заготовки обрабатываются, различают фрезы по дереву, пластику и по металлу. Их еще классифицируют по форме лезвий, сфере выполняемых задач, способу установки и принципу обработки.

Чаще всего для фрезерных работ используются такие виды инструмента:

  • спиральный – имеет винтообразную форму лезвий, применяется для раскроя, финишной доводки плоскости, изготовления пазов увеличенной глубины;
  • фасонный – нужен при изготовлении профилей (прямо-, или криволинейных), закругляет кромки, создает сложные выступы и углубления;
  • прямой – служит для чистовой обработки кромки и торца, обеспечивая точное формирование прямого угла;
  • сферический – для прямого фрезерования или под наклоном, это важно при создании закругленных выемок или уступов;
  • компрессионный – изменяющееся направление наклона режущей кромки, защищает поверхность от повреждения, гарантируя чистоту раскроя;
  • с V-образной оснасткой под силу узкая специализация: удобно выбирать материал из треугольных по форме углублений;
  • фреза для 3D обработки нужна для сложного профилирования рельефа, создания декоративного узора. Незаменима она для выполнения детализированной резьбы тонкого профиля, изготовления деталей трехмерного плана;
  • гравер нужен для обрезки элементов по контуру, изготовления художественных рельефов (двух-, трехмерных) из любых материалов.

Гравер

На разных этапах обработки, используются оснастки определенного типа для черновой работы, обработки углов и кромок деталей, выборки углублений (пазов и канавок), чистовой и художественной обработки изделия.

Востребованные фрезы по дереву

Благодаря точности и скорости работы, на станках с программным управлением легко изготовлять деревянные заготовки со сложными контурами. Они затем применяются для производства предметов мебели, фасадов из древесины, лестниц, сувениров, накладок декоративных.

Этапы работы:

  • на первом этапе фреза по дереву совершает черновые проходы;
  • на втором – большой слой материала снимается цилиндрической фрезой с самоустанавливающимися ножами;
  • на третьем этапе выполняется чистовой проход концевой сферической или конусной фрезой, чтобы обеспечить чистоту поверхности.

Сферическая фреза

Работая по дереву на станках с ЧПУ, подбирают нужные фрезы для мягкой и твердой древесины, используя несколько их типов:

  • цилиндрическую;
  • галтельную;
  • радиусную;
  • фасонную;
  • шаровую;
  • кромочную;
  • конусную;
  • микрошиповую и типа кукуруза, она применяется для раскроя листовых материалов – текстолита, пластика, фанеры и стеклотекстолита.

Какие бы ни применялись фрезы по дереву, а также для обработки металла и других материалов, важно точно подобрать инструмент, правильно им пользоваться, следуя инструкции, а также бережно относиться. Тогда режущий инструмент, применяемый в станках с ЧПУ, послужит долго и с высокой производительностью.

Видео по теме: Мои фрезы для ЧПУ станка

promzn.ru

Фрезерный станок по дереву: виды и описание

Содержание: [скрыть]

  1. Устройство
  2. Как выбрать деревообрабатывающий станок по типу и характеристикам
  3. Как работать

Фрезерные станки по дереву относятся к популярному столярному оборудованию и используются для резки всевозможных деталей из натурального дерева, фрезерования профилей и рельефных элементов, а так же обработки древесных заготовок и придания им необходимой конфигурации. К примеру, с их помощью удобно выбирать пазы и обрабатывать кромки изделий, а также производить интерьерные элементы вроде плинтусов и резать шипы специальной кареткой. Если же использовать дополнительные приспособления, позволяющие существенно расширить возможности фрезерных станков по дереву, можно изготавливать и детали повышенной сложности.

Чаще всего такое оборудование встречается в частных столярных мастерских и на производствах с небольшим штатом, а настольные образцы становятся незаменимыми помощниками мастерам, работающим на дому. Согласно государственным требованиям, все фрезеровочные устройства для деревообработки обязаны сертифицироваться, что гарантирует их безопасность в процессе работы и соответствие установленным нормативам, распространяющимся на товары данной категории.

Устройство

Основными элементами деревообрабатывающего фрезерного станка являются следующие детали и механизмы:

Дополнительно некоторые модели укомплектовываются кареткой, позволяющей обрабатывать детали под различным углом. Станина представляет собой устойчивую монолитную фигуру, не подверженную колебаниям и вибрации. Вал закрепляется на суппорт, выходящий верхней частью сквозь отверстие стола, а при необходимости его высоту можно свободно регулировать, подстраивая под себя. Сверху на деталь крепится вставной шпиндель и режущая деталь, тип которой зависит от специфики выполняемого процесса. В качестве основного резака могут выступать фреза, нож, диск и любой другой сверлильно режущий элемент аналогичного назначения. Чем выше скорость оборота шпинделя, тем чище обработка материала, и это нужно учитывать при выполнении процедур, требующих филигранной работы. Благодаря особому устройству оборудования во время фрезеровки можно быстро и безопасно сменить пильно режущий или сверлильно обрабатывающий элемент.

Если фрезерование необходимо выполнять по прямой, придется прибегнуть к помощи подвижной направляющей планки. Упоры устройства фрезерного по дереву фиксируются в специальные пазы. Современный станок с кареткой или без неенередко комплектуется промышленным пылесосом, который быстро и качественно убирает пыль и стружку с рабочей зоны. Стоимость оборудования напрямую зависит от его типа и комплектации, отчего обработка заготовок может быть более разнообразной и качественной.



Как выбрать деревообрабатывающий станок по типу и характеристикам

Станок фрезерный по дереву в зависимости от типа и модели будет иметь различное устройство, отчего у мастера есть возможность предназначать его для тех или иных целей. Далее рассмотрим основные типы станков для обработки дерева и выясним, как работает каждый из них.

  • Фрезерный станок с ЧПУ

Относительно новое универсальное оборудование, оснащенное дополнительной электроникой, отличается наличием микропроцессора, что существенно упрощает рабочий процесс и делает его более точным. Такие агрегаты широко задействованы на производстве, так как они позволяют справляться со сложными технологическими задачами, повышая производительность труда и заметно сокращая временные затраты.

  • Ручной фрезер

Мини агрегат отлично справляется с малыми объемами работ в условиях домашней мастерской. Компактный фрезерный станок для резьбы по дереву не подойдет для большого производства, но незаменим там, где нет необходимости устанавливать массивные образцы с высокой производительностью ввиду частного использования. С его помощью обычно формируют миниатюрные пазы, предназначенные для сочленения отдельных конструкционных деталей. Также они популярны при создании декоративных мебельных фигур и стяжек, позволяя провести практически ювелирную работу, не устанавливая огромный фрезерный стол.

  • Копировальный фрезерный станок

Данный тип оборудования предназначен для осуществления сложной работы, предусматривающей обилие деталей и резных орнаментов, требующих сверхточного исполнения. Чтобы обеспечить полную идентичность художественных мини элементов, здесь задействуют готовые пластиковые или деревянные шаблоны. Заготовка фиксируется вакуумным методом и происходит копирование контуров шаблона, что гарантирует получение одинаковых элементов с мудреными рисунками.

  • Токарный фрезеровочный станок

Устройство с подобными характеристиками специально предусмотрено для возможности обрабатывать древесину профильным путем, придавая ей желаемую конфигурацию. Токарный агрегат с фрезой посредством программирования справляется со сложными деталями, включая многогранные и витые образцы. В зависимости от характера работы здесь могут использоваться как токарный нож, так и пальчиковая фреза.

  • Станок для фрезерования настольного типа

Настольные фрезерные станки по дереву, во многом похожи на их ручной аналог. Они также просты по своему конструкционному устройству и очень удобны в эксплуатации. Чаще всего их используют как домашний образец в приватных мастерских благодаря скромным габаритам и широким возможностям. Ему под силу изготовление самых миниатюрных деталей, требующих ювелирного подхода.

  • Бытовой фрезер

Бытовой фрезерный станок по дереву полностью соответствует своему названию и используется мастерами в личных столярках, где выполняется традиционно малый объем столярных работ. Его приобретают для выполнения продольной и поперечной распиловки древесины, строгания досок и сверлильно шлифовальных операций. Небольшой инструмент не требует отдельного помещения для установки, что очень удобно в малогабаритных столярных цехах.

  • Вертикально фрезеровочный станок

При помощи специальных фрез такое оборудование выполняет свои функции вертикально, то есть растачивает и сверлит отверстия по направлению сверху вниз. Также вертикальный фрезерный станок по дереву выступает надежным помощником во время формирования пазов, обработки плоских деталей и других подобных элементов. Вертикально фрезерный образец укомплектовывают торцовыми, концевыми или шпоночными фрезами, которые в свою очередь могут иметь цельную конструкцию или собираться отдельными частями с вставными или напаянными ножами. Подобное устройство имеет универсальный характер и подойдет не только для дерева, но и для других материалов.

  • Горизонтальный станок

Фрезеровальный станок этого типа отличается осью шпинделя, установленной в горизонтальном положении, в то время как стол с заготовкой перемещается во всех возможных направлениях. Эти агрегаты могут быть простыми или универсальными. Фрезерные станки по дереву, описание которых мы сейчас приводим, комплектуются фрезами торцевого или цилиндрического вида. Универсальные образцы, в отличие от аналогов с более скромными техническими характеристиками, укомплектованы поворотным столом, перемещающимся вокруг вертикальной оси, что необходимо при резке спиральных канавок.

  • Двухсторонний фрезерный станок

Стационарные фрезерные станки по дереву, принадлежащие к двухстороннему типу, специально предназначаются для обработки профилей. Путем их применения удается наладить производство ножек стульев и других подобных деталей. Для фрезерного станка, принадлежащего к этой категории, основной особенностью является возможность одновременной обработки древесины с обеих сторон. Также для резки по дереву на мощностях промышленных предприятий используют четырехсторонний прибор. Как и предыдущий образец, четырехсторонний фрезер справляется с одновременной обработкой сторон, экономя время и увеличивая производительность.

Как работать

Профессиональный фрезерный станок также как и агрегат для проведения работ по дереву для дома требует строгого соблюдения правил безопасности. В первую очередь нужно следить за тем, чтобы режущий элемент был хорошо заточен, надежно сидел на валу, не имел дефектов в виде трещин, сколов и других погрешностей. Если на вал установлена дисковая пила, то необходимо проверить ее на наличие сломанных зубьев, что недопустимо, а зазор между ней и шпинделем должен находиться в диапазоне 0,05 – 0,1 мм. Режущие ножи фиксируются на валу при помощи гидравлики, клиньев или винтов.

Чтобы обеспечить безопасную работу оборудования, его в обязательном порядке балансируют. Сверлильно фрезеровочное оборудование оснащают тормозным устройством, позволяющим при необходимости быстро остановить процесс и избежать травм.

Рабочее место столяра должно регулярно очищаться от стружки и прочих отходов и только после полной остановки механизмов независимо от того, вертикально или горизонтально проводится фрезеровка. Мелкие опилки и микроскопическую древесную фракцию лучше удалять при помощи специальных пылесосов промышленного назначения.

Одним из правил безопасности при работе на станках является обеспечение съемного (автоматического) ограждения режущих и подвижных сегментов. Включение в работу мини станка или большого промышленного агрегата сопровождается пробным пуском, что позволяет проверить равномерное вращение шпинделя и отсутствие вибрации, и лишь затем подается древесина. Ни в коем случае нельзя обрабатывать те материалы, которые не предусмотрены для фрезерного станка того или иного типа. Даже при кратковременном прекращении процесса станок должен быть остановлен.

derevo-s.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
